真空膜片式化油器基本结构和原理

膜片式化油器的基本介绍（一）
膜片式化油器的怠速量孔是和膜片室的气道共同连于化油器出气口腔，顺时针旋时是减小旁路增大膜片室的通气气量，可增加膜片室的过气量，喉腔虹吸作用大时能更大的使膜片室产生更大的负压，进一步使喉腔内的助塞上体，增加供油量，所以顺时针旋还是增加怠速供油量。

因在怠速时化油器腔内的阀片（其外部与油门拉线连接，由顶丝控制其开度）只有很小的缝隙，供怠速的油气混合气（空气一者来自喉腔，二者来自旁路，与常说的风门是一通道）通过很小的缝隙进入气缸供怠速。

缝隙小可减少化油器的通气量，可减小膜片室的负压，柱赛上提的少，供怠速，如此时逆时针旋转可增加旁路的供气量，使怠速混合气变得稀一些。

如顺时针拧可减少旁路供气，增加膜片室的供气量，使负压增加，柱塞上提，在阀片缝隙不变得情况下相对混合气变浓。

如果综合中低速混合气没问题，只调怠速混合气时可用一高一低调怠速法：首先说化油器的怠速量孔螺丝拧到怠速混合气最佳时怠速应该是最高的。

把怠速量孔螺丝拧到底时因混合气过浓而熄火，外拧过程中混合气逐渐向最佳发展，但当过了最佳混合比时，也就是混合气逐渐变稀，怠速反尔又降下来，一高一底法说的就是怠速丛浓混和气的低转速经过最佳混合气，再外拧到稀混合气的怠速再变低，取中间的位置法。

在柱塞式化油器上一般有两个调整螺丝：一个较突出的顶住柱塞的螺丝叫怠速螺丝，另一个与外部高低相同或略低于外部的螺丝是怠速量孔螺丝，控制怠速的空气进入量的。

一些等真空膜片式的化油器的怠速量孔螺丝是拧到底为最稀，外旋时逐渐变浓，但不管是拧到底是浓是稀，都是拧到底外旋时达到怠速稳定，冷热车易启动，油门响应好，向中高速过渡好，松开油门发动机转速回落快，利落，不打咯放炮，不熄火，就是调整成功。

真空化油器原理真空化油器是一种用于内燃机燃油供给的装置，它的原理是利用发动机的进气负压来控制油液的供应，从而实现恰当的混合比。

真空化油器主要由浮子室、喷油嘴和主喷嘴等部件构成。

下面将详细介绍真空化油器的工作原理。

首先，我们来看浮子室的作用。

浮子室是真空化油器中的一个关键组成部分，它起到了油液储存和稳压的作用。

浮子室内装有一个浮子，当发动机运转时，浮子室接收来自油箱的燃油，并通过压力的变化来控制油液的供给量。

当发动机负荷增加时，进气管道的负压也会增加，这时浮子室内的浮子会下降，从而打开燃油进气阀，增加燃油供给量；相反，当发动机负荷减少时，浮子会上升，减少燃油供给量，从而实现了燃油供给的自动调节。

其次，我们来说说喷油嘴的作用。

喷油嘴是真空化油器中用于喷射燃油的部件。

它位于进气管道中，当进气管道中的压力变化时，喷油嘴会根据浮子室中的浮子位置来控制喷油量。

当浮子下降，浮子室压力增加，喷油嘴打开喷射更多的燃油；当浮子上升，浮子室压力减小，喷油嘴关闭减少喷油量。

通过这种方式，喷油嘴能够根据发动机负荷的变化来调整喷油量，实现了燃油供给的自动调节。

最后，介绍一下主喷嘴的作用。

主喷嘴是真空化油器中用于控制主要燃油喷射的部件。

它位于浮子室下方，与喷油嘴相连。

主喷嘴的作用是根据进气负压的变化来调整混合气的浓度，从而保证发动机正常运转。

当进气管道的负压增加时，主喷嘴打开喷射更多的燃油，使得混合气的浓度增加；反之，当进气管道的负压减小时，主喷嘴关闭减少燃油喷射，使得混合气的浓度减小。

通过这种方式，主喷嘴能够根据不同工况下的进气负压来调整混合气的浓度，从而保证了发动机的正常运转。

总的来说，真空化油器的原理是通过浮子室、喷油嘴和主喷嘴等部件的协同作用，利用发动机的进气负压来控制油液的供给和混合气的浓度，从而实现了燃油供给的自动调节。

这种设计简单、可靠、成本低廉，因此在一些老式的内燃机中仍然得到广泛应用。

但随着科技的不断进步，逐渐被电子控制燃油喷射系统所取代。

化油器膜片的工作原理化油器膜片是化油器中重要的零部件之一，它起到过滤空气和燃油的作用，保证发动机正常运行。

本文将从工作原理的角度介绍化油器膜片的作用和工作过程。

一、化油器膜片的作用化油器膜片主要用于调节燃油进入发动机的量和速度，以实现燃油的均匀混合和供给。

膜片位于化油器的主喷嘴下方，通过膜片的上下运动实现燃油的供给调节。

当发动机工作时，活塞运动产生的负压作用于膜片，使膜片向上移动，打开主喷嘴，燃油从喷嘴进入发动机。

膜片的上下运动速度和位移与发动机负荷有关，负荷越大，膜片的运动越大。

化油器膜片的工作原理主要是基于压力差的作用。

当发动机怠速或负荷较小时，发动机的负压较小，此时膜片处于下压力位，主喷嘴关闭，供给的燃油量较小。

而当发动机负荷增大，工作转速加快时，发动机产生的负压增大，作用在膜片上的负压也增大，膜片向上移动，主喷嘴打开，供给更多的燃油。

这样就能保证在不同工况下，发动机都能获得适量的燃油供给，保持正常工作。

化油器膜片的上下运动受到多个因素的影响，主要包括进气流量、进气阻力、发动机转速和负荷等。

进气流量和进气阻力直接影响膜片的位移和运动速度，进气流量越大，膜片运动越大。

发动机转速和负荷的增大也会导致膜片上升，增加燃油供给量。

三、化油器膜片的材质和结构化油器膜片通常采用橡胶或合成材料制成，这些材料具有良好的弹性和耐腐蚀性，能够适应不同工况下的负压环境。

膜片的结构一般为圆形或椭圆形，边缘固定在化油器壳体上，膜片中央固定有一个小孔，通过这个小孔来调节燃油的供给量。

四、化油器膜片的维护和保养化油器膜片作为化油器的重要部件，需要定期进行维护和保养，以保证其正常工作。

首先，要定期检查膜片是否存在破损或老化现象，如果发现问题应及时更换。

其次，要保持膜片的清洁，防止杂质和污垢堵塞小孔，影响燃油供给。

此外，还需要注意化油器的调节和清洗，保持化油器的正常工作状态。

总结：化油器膜片作为化油器的重要组成部分，通过压力差的作用实现燃油的供给调节。

真空膜化油器工作原理
真空膜化油器工作原理是利用汽车运转时产生的负压（即真空）来控制燃油供给的装置。

它主要由燃油供应管、主喷油嘴、浮子室、浮子室内置的浮子、活塞、浮子杆、浮子杆与活塞连接的联杆机构等组成。

当发动机启动时，汽车的工作过程中会产生负压，这个负压会通过进气管传导到真空膜化油器中的膜片上。

膜片连接着一个弹簧，当没有进气时，膜片受到弹簧的压缩，使得膜片上的活塞向下压力作用。

同时，浮子杆也会随着膜片下移。

当负压增大时，膜片被吸附在一根喷油针杆上，将主喷油嘴关闭，阻止燃油的供应。

当发动机需要更多燃油时，负压减小，膜片上的活塞受到弹簧的推力，将浮子杆向上移动，打开主喷油嘴，供应适量的燃油。

浮子室内的浮子会随着燃油的供给而上升或下降，通过联杆机构与活塞连接，从而实现连续的燃油供给。

通过这种方式，真空膜化油器可以根据发动机的负压变化自动调节燃油供给，从而保持发动机的正常运转和燃油经济性。

膜片式化油器工作原理
膜片式化油器是一种常见的供汽车发动机使用的化油器，其工作原理如下：
1. 燃油供应：燃油通过供油管路从燃油箱进入化油器。

在化油器内部，燃油首先经过燃油滤清器进行过滤，以去除杂质和污染物。

2. 进气流量控制：发动机进气道通向化油器的进气管通过节流阀（也称为化油器的节流螺旋管）来控制进气流量。

节流阀的开度由驾驶员的油门踏板决定。

3. 空气和燃油混合：进入化油器的空气经过进气管和节流阀后，会通过一个可调节的混合管和喷嘴。

燃油会从喷嘴喷出，同时喷嘴在进口处会与空气形成一个负压区域，促使燃油从燃油管路中被吸入。

4. 膜片控制：在混合管的末端有一个装有膜片的腔室，膜片的上下运动由进气压力和节流阀的开度共同决定。

当油门踏板踩下，进气增加，膜片受到进气压力的作用向上抬起，增大腔室的体积，使燃油吸入并混合。

5. 燃油雾化和蒸发：燃油进入混合管后，会被膜片控制的进气流量带到喷嘴，在喷嘴的作用下，燃油雾化成小颗粒，并与进入的空气充分混合。

同时，雾化的燃油在混合管内会蒸发，增加与空气的接触面积，促进燃油的燃烧。

6. 燃油供应调节：化油器中还包含一个浮子室，其根据燃油箱中的油位高低来调节燃油的供应。

当燃油箱中油位较高时，浮子上浮，通过连杆机构降低喷嘴的供油量。

反之，当油位较低时，浮子下降，连杆机构使喷嘴供油量增加。

7. 排放控制：膜片式化油器还通过进气管路中的吸油净化装置来回收和净化发动机燃油蒸气，在一定程度上减少对环境的污染。

通过以上步骤，膜片式化油器能够将燃油和空气按照一定的比例混合，并在发动机燃烧室中提供合适的燃料供应，以支持发动机正常运行。

m c膜片式化油器工作原理-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除m c膜片式化油器工作原理(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除MP16化油器工作原理1、在气缸脉动负压下的进油原理气缸脉动负压由真空管接头11进入真空室12作用在真空室膜片上，发动机气缸进气时产生的负压带动真空室膜片10向上移动，在泵油腔8内产生负压打开进油单向阀9并关闭出油单向阀13，燃油进入泵油腔8，当发动机气缸停止进气时，气缸脉动负压为0，真空室膜片10复位，关闭进油单向阀9并打开出油单向阀13，泵油腔8内的燃油经出油单向阀13、过滤网14、针阀18进入燃油腔2,在发动机气缸脉动负压的反复作用下实现进油；2、怠速工况在怠速工况时，节气门7以很小的开度打开，过渡孔中只有第一过渡孔5处在节气门后方，第二过渡孔6、第三过渡15孔均在节气门7前方，单向阀膜片关闭了单向阀座孔道；这样发动机工作时在化油器混合室处产生的负压只作用在第一过渡孔5上，在此负压的作用下,燃油腔2中的燃油经低速调节螺钉4的计量作用从第一过渡孔中喷出与混合室中的空气混合，提供发动机怠速所需的混合气；3、过渡工况在过渡工况，节气门7从怠速工况以更大的的开度打开，除第一过渡孔5外，第二过渡孔6、第三过渡孔15也随着节气门7的开度增大处于节气让的后方，单向阀膜片关闭了单向阀座孔道；发动机工作时在化油器混合室处形成的负压作用在了第一过渡孔5、第二过渡孔6、第三过渡孔15上，在此负压的作用下,燃油腔2中的燃油经低速调节螺钉4的计量作用下从三个过渡孔中喷出与混合室中的空气混合，提供发动机在此工况下所需的混合气；4、高速工况高速工况时，节气门7全开，发动机工作时在喉管作用下产生的负压作用在单向阀座16出口、第一过渡孔5、第二过渡孔6、第三过渡孔15上，在此负压的作用下，单向阀膜片17打开了单向阀座16孔道，燃油一路经低速调节螺钉4的计量作用从三个过渡孔喷出，一路经高速调节螺钉3的计量作用通过单向阀膜片17打开的孔道从单向阀座16孔口喷出与混合室中的空气混合；由于此时在三个过渡孔处负压较低，且通过低速调节螺钉4、过渡孔径的节流作用，通过三个过渡孔喷出的燃油量较单向阀座16孔口喷出的少，此时混合比的调节主要通过调节高速调节螺钉2来调节以取得发动机高速时所需的混合气；。

真空化油器工作原理
真空化油器是一种常用于汽车和发动机机械系统中的装置，其工作原理主要涉及到液体的沸腾、气体的吸附和压力差的作用。

首先，当液体进入真空化油器内部时，由于内部的压力较低，液体表面的压力也会下降。

随着压力的降低，液体中的挥发性成分开始沸腾。

在沸腾的过程中，液体中的挥发性成分会转化为气体，并以气泡的形式浮到液体表面。

接下来，由于真空化油器内部的压力较低，气体（即挥发性成分）会被吸附到真空化油器的吸附材料上。

这些吸附材料通常采用多孔材料，具有较大的表面积，能够更有效地吸附气体。

在吸附的过程中，液体的非挥发性成分会逐渐沉积到真空化油器底部，形成沉淀物。

而吸附的挥发性成分则会在吸附材料的作用下逐渐凝结成液体，并逐渐滴入沉淀物中。

最后，通过恰当的排水系统，沉淀物和液体可以被有效地分离和排出真空化油器。

而吸附材料上的气体则可以在合适的时机进行再生，使真空化油器恢复其吸附性能。

总结来说，真空化油器的工作原理可简单归纳为：借助低压环境下液体的沸腾和气体的吸附作用，将挥发性成分从液体中分离出来，并将其集中在沉淀物中，从而实现液体的净化和分离作用。

等压真空膜化油器的结构和调整维护压真空膜化油器是一种常用于汽车发动机的燃油供给系统，其结构复杂，包括多个主要部件，同时也需要进行定期调整和维护。

下面将详细介绍压真空膜化油器的结构和调整维护。

一、压真空膜化油器的结构1.雾化器：雾化器是压真空膜化油器的核心部件，其作用是将燃油雾化成细小的颗粒，方便燃烧。

雾化器由喷嘴、孔板和雾化器壳体组成。

2.主节流阀：主节流阀也是压真空膜化油器的重要组成部分，其通过阀芯的开合调节燃油的流量，以控制发动机的输出功率。

主节流阀由阀体、阀芯、弹簧等组成。

3.二次节流阀：二次节流阀是对主节流阀的辅助作用，通过调节二次节流阀的开度，可以增加或减少燃油的供给量，以适应不同负荷条件下发动机的需求。

4.真空膜：真空膜是压真空膜化油器的重要组成部分，主要功能是通过随发动机负荷的变化而控制主节流阀的开合程度。

真空膜可以根据负荷变化灵活地调节燃油供给，以保持发动机的运行稳定。

5.调节螺钉：调节螺钉是用于调整压真空膜化油器的供油量的重要部件。

通过调节螺钉的位置，可以改变主节流阀的开度，从而调整燃油的供给量。

6.浮球室：浮球室是压真空膜化油器的燃油供给系统中的一个关键部分，其作用是在供给燃油时保持恒定的压力，以确保燃油的稳定供给。

二、压真空膜化油器的调整维护1.燃油供给量的调整：燃油供给量的调整是压真空膜化油器调整的关键。

首先要检查二次节流阀和主节流阀的工作状态，确保其顺畅开闭。

然后通过调节螺钉的位置，使主节流阀的开度适应发动机的负荷需求，达到最佳供油效果。

2.雾化器的清洁：雾化器的喷嘴和孔板要定期进行清洁，以防止堵塞。

可以使用专用的清洗剂，或者用汽油浸泡清洗，同时要注意不要损坏雾化器的密封圈。

3.真空膜的检查和更换：真空膜在长时间使用后可能会出现老化和破裂的现象，需要定期检查并及时更换。

在更换真空膜时，要仔细清洁真空膜座和真空膜壳体，并正确安装新的真空膜，确保其能够正常工作。

4.浮球室的检查和清洁：浮球室中的浮子和浮子杆要定期检查并进行清洁，以确保其能够正常工作。

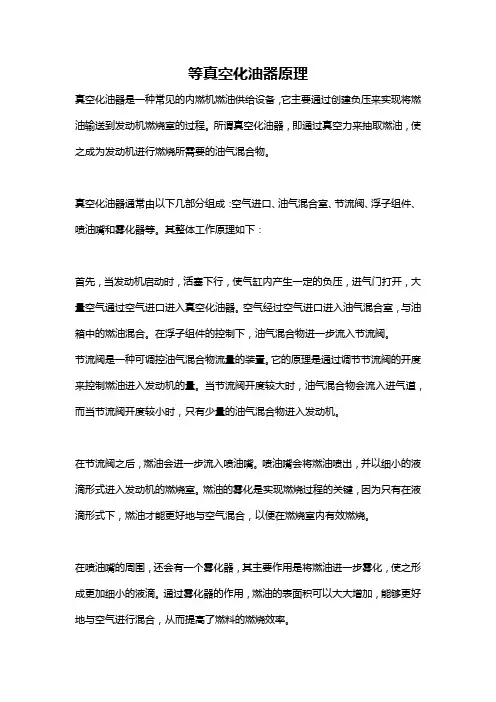

等真空化油器原理真空化油器是一种常见的内燃机燃油供给设备，它主要通过创建负压来实现将燃油输送到发动机燃烧室的过程。

所谓真空化油器，即通过真空力来抽取燃油，使之成为发动机进行燃烧所需要的油气混合物。

真空化油器通常由以下几部分组成：空气进口、油气混合室、节流阀、浮子组件、喷油嘴和雾化器等。

其整体工作原理如下：首先，当发动机启动时，活塞下行，使气缸内产生一定的负压，进气门打开，大量空气通过空气进口进入真空化油器。

空气经过空气进口进入油气混合室，与油箱中的燃油混合。

在浮子组件的控制下，油气混合物进一步流入节流阀。

节流阀是一种可调控油气混合物流量的装置。

它的原理是通过调节节流阀的开度来控制燃油进入发动机的量。

当节流阀开度较大时，油气混合物会流入进气道，而当节流阀开度较小时，只有少量的油气混合物进入发动机。

在节流阀之后，燃油会进一步流入喷油嘴。

喷油嘴会将燃油喷出，并以细小的液滴形式进入发动机的燃烧室。

燃油的雾化是实现燃烧过程的关键，因为只有在液滴形式下，燃油才能更好地与空气混合，以便在燃烧室内有效燃烧。

在喷油嘴的周围，还会有一个雾化器，其主要作用是将燃油进一步雾化，使之形成更加细小的液滴。

通过雾化器的作用，燃油的表面积可以大大增加，能够更好地与空气进行混合，从而提高了燃料的燃烧效率。

总结起来，真空化油器的工作原理是通过在发动机工作过程中产生的负压，将空气和燃油混合并输送到发动机燃烧室中进行燃烧。

节流阀和喷油嘴的开度可调整，根据发动机负荷和转速的需求来控制油气混合物的供给量。

在整个过程中，浮子组件和雾化器起到了控制和优化燃油流量和喷射效果的作用。

真空化油器的优点是结构简单、工作可靠，使用方便等。

但它也有一些局限性，如燃油消耗较大、调节步骤相对较多等。

近年来，随着技术的发展，真空化油器已逐渐被电子控制喷油系统所替代，后者具有更高的智能化和精确控制的优势，能更好地满足新一代发动机的需求。

然而，真空化油器作为过去常用的一种燃油供给装置，其工作原理的理解对于理解发动机燃油系统的基本原理仍然具有重要意义。

真空膜化油器工作原理真空膜化油器是一种常用于汽车发动机中的供油系统。

它的工作原理是利用发动机的负压产生的真空力将燃油从油箱吸入并喷射到发动机中。

真空膜化油器主要由油箱、泵腔、喷嘴和膜片等组成。

当发动机启动时，汽油泵开始工作，将汽油从油箱中抽取到泵腔中。

泵腔内的压力低于油箱内的压力，这样就形成了一个真空。

接下来，真空力从泵腔传输到化油器中的膜片上。

膜片是化油器中的一个重要部件，由橡胶或合成橡胶制成。

膜片具有弹性和可伸缩性，能够对真空力做出响应。

当膜片受到真空力的作用时，它会向下移动。

膜片下方是化油器的喷嘴，喷嘴上有小孔，可以将燃油雾化成微小的颗粒。

当膜片下降时，喷嘴会打开，将燃油喷射到发动机中的进气道中。

当发动机加速时，进气量增加，需要更多的燃油供应。

此时，真空膜化油器系统能够自动调节燃油供应量。

当发动机负压增大时，真空力也增大，膜片就会更迅速地向下移动。

这样，喷嘴开启的时间就会延长，喷射出的燃油量也会增加。

此外，真空膜化油器还具有防溢功能。

当油箱内的油位过高时，会通过一个溢流管将多余的燃油返回到油箱中，从而避免燃油泄漏。

真空膜化油器还有一种常见的结构，称为二次风管式真空膜化油器。

它在喷嘴上方增加了一个二次风管，通过二次风管将空气引入化油器中，形成了一个混合喷射器。

这种结构可以提高燃油的雾化效果，使燃烧更充分，减少尾气排放。

总而言之，真空膜化油器利用发动机负压产生的真空力将燃油从油箱吸入并喷射到发动机中。

它具有自动调节燃油供应量的能力，以及防溢功能。

真空膜化油器是汽车发动机中常用的供油系统之一，它的工作原理深深影响着发动机性能和排放水平。

真空膜片式化油器基本结构和原理1.油箱：油箱是储存汽油的地方，通过连接管道与进油组件相连。

油箱底部有一个浮子，可以根据油位的高低调整进油量。

2.进油组件：进油组件主要包括进油口、进油滤清器等。

汽油通过进油口进入化油器，并通过滤清器过滤掉杂质。

3.主腔室和副腔室：主腔室是化油器中的主要燃油区域，其中包含主喷孔和副喷孔。

副腔室是副喷孔的喷油区域，用于辅助加油。

4.节流器：节流器位于主腔室和副腔室之间，通过调整节流阀来控制进入腔室的汽油量，从而控制混合气的浓度。

5.真空膜片：真空膜片是化油器的核心部件，主要是通过真空信号的作用来调节节流器的开合程度。

当发动机工作时，进气门开启，发动机吸入大量空气形成真空，真空膜片收缩，从而使节流器的开启程度增大，增加汽油流量。

反之，当发动机负荷减小或怠速时，真空减小，真空膜片膨胀，减少节流器的开启程度，降低汽油流量。

6.喷嘴：喷嘴是将汽油喷射到进气道中的部件，通过喷嘴喷出的汽油雾化后与进入进气道中的空气混合，形成可燃燃料混合气体。

喷嘴的喷油量可以通过改变喷嘴的孔径来调节。

当发动机启动时，进气门打开，汽缸内形成真空。

此时，空气通过空气滤清器和节流器进入进气道，同时真空膜片受到真空力的作用收缩，引起节流阀的开启，使汽油经过节流器进入主腔室，形成浓度适宜的混合气。

混合气经由进气道进入汽缸，与活塞运动形成的缸内压力一起燃烧，产生动力。

当发动机负荷变化或怠速时，真空力的大小也会发生相应变化。

这时真空膜片的运动状态也会相应调整节流阀的开合程度，从而改变汽油的流量，使汽油与空气的混合比例符合发动机工作的需求。

总之，真空膜片式化油器通过调节节流器的开合程度，使汽油的流量随发动机负荷变化而调整，以保证发动机在不同工况下的燃油供给量，从而实现发动机的正常工作。

等压真空膜片式化油器原理及维护调整实战摘要:膜片式化油器，因为体积比较小，而且整体的结构显得非常的紧凑，应用起来也比较简单，所以目前正在小型的动力机械当中被广泛的使用。

在国外，伴随着家用发电机以及割草机等一些小型的动力机械慢慢的进入到各个家庭当中，膜片式化油器的发展也取得了非常大的进步。

就目前来看，该产品的市场主要还是由美国以及日本等国家所占据的，因为劳动力成本和其他的一些因素导致膜片式化油器的生产目前也存在着向外扩散的趋势，例如在我国的东部沿海地区就有化油器厂家在生产这种小型的化油器，但是国产膜片式化油器在产品的性能方面以及可靠性上都存在着一些问题，跟国外的产品相比较来看，差距还是比较大的。

因此全面的掌握膜片式化油器的结构以及相应的工作原理，更加有利于帮助我们提升产品的应用性以及可靠性。

关键词:真空膜片式化油器；工作原理；维护调整策略1、等压真空膜片式化油器的原理1.1真空膜化油器内部的负压以及出油的具体状态①经研究发现，真空膜化油器的油门线并不是用来直接控制化油器当中的主油针的，而是使用来进行化油器当中的阻风碟片的开度控制，然后再由阻风碟片的进气真空负压来吸动橡胶膜片，有效地带动含有主油针的柱塞体，这种结构的好处就在于主油针的柱塞能够随时的伴随着负压的大小变化来完成开度。

就以车辆为例，使用这样的方法可以有效的防止驾车人急开油门导致化油器失去负压，使发动机出现熄火的现象。

但是需要注意的一点是，使用这样的方法可能也会带来发动机提速略慢的缺陷。

②阻风碟片的位置在化油器主油针柱塞的后面，因此进气量是由阻风碟片的开度以及膜片柱塞的开度来进行决定的，其中阻风碟片的开度由人工来进行控制，主油针柱塞的开度则是由化油器当中的真空负压来对其进行控制，发动机转速产生的真空负压比主油针柱塞弹簧的压力低，开度也会降低，反之，开度则会提升，最终保持喉管内负压跟主油针塞柱弹簧压力的平衡。

③真空膜化油器的怠速油路系统跟传统的蝶阀式化油器基本上是一样的，当油门关到最小的位置的时候，有一个能够调节油量的怠速油孔，该油孔位于阻风片的后面，所以说一旦车辆关闭了，油门继续滑行，那么气缸吸气就会容易导致出现过高真空负压，然后使怠速油孔出现过度吸油的现象，最终车辆即便是关闭了油门，处在一个滑行的状态下仍然会出现燃油持续消耗。

等压真空膜化油器的结构原理和调整改进一、等压真空膜化油器的结构原理：当引擎在低负荷、低转速时，节气门腔内真空度较高，引发膜片向上运动，使喷嘴的节流孔变小，减小燃油流量，以达到节油效果；而当引擎在高负荷、高转速时，节气门腔内真空度降低，膜片下压，使喷嘴节流孔扩大，增大燃油流量，保证引擎的动力输出。

具体而言，等压真空膜化油器的结构原理如下：1.节流孔：位于节气门上部，与节气门的相对位置决定了泄流区面积的大小。

当节气门打开时，燃油通过节流孔进入喷嘴。

2.压力室：节气门腔上部，与节流孔连接，用于调节喷油器节流孔的有效面积，通过膜片的升降来改变喷油器节流孔的大小。

3.套管：套在喷嘴上，与节气门相连，用于供给燃油给喷油器。

4.喷油器：位于节气门上部，与套管相连，通过喷嘴将燃油喷入节气门内，在不同负荷转速下，通过调整节流孔的大小来调整燃油的供给量。

5.浮子室：位于化油器上部，与压力室相连，通过膜片上下运动的浮子调整压力室内气体的压力。

二、等压真空膜化油器的调整改进：1.调整喷油量：通过调整喷嘴的节流孔大小来改变燃油的喷射量，进而调整引擎的燃油供给量。

2.改进喷油器结构：优化喷嘴的结构设计，使燃油喷射更加均匀，提高燃油的利用率和燃烧效率。

3.调整压力室的弹簧力：通过调整浮子室内的弹簧力大小，改变压力室的压力范围，以适应不同负荷和转速下的燃油供给需求。

4.引入电子控制技术：利用传感器等电子设备，监测引擎的工作状态，实时调整喷油器的喷油量，以提高燃油供给的精确性和灵活性。

5.应用先进的材料和制造工艺：选用高性能材料，提高喷油器的耐磨性和耐腐蚀性，采用先进的制造工艺，提高化油器的制造精度和装配质量。

总结：等压真空膜化油器通过调整节流孔大小来实现燃油供给的调节，其结构原理主要包括节气门腔、节流孔、浮子室、喷嘴、套管等部分。

为了改进和优化这一装置，可以通过调整喷油量、改进喷油器结构、调整压力室的弹簧力、引入电子控制技术以及应用先进材料和制造工艺等方式进行调整和改进。

等真空膜片式化油器其柱塞阀固定在膜片上，膜片下方空腔与进气室相通，腔压力接近大气压力；膜片上方空腔与喉管相通，其压力为喉管处压力。

当喉管处出现真空时，膜片上方空腔压力低于下方空腔压力，膜片带动柱塞阀上升，压缩弹簧，上升至相应的平衡位置。

当喉管处真空度减小时，弹簧推动住塞下降而回位。

因此，当喉管处的真空度不同时，喉口的流通截面积也不同。

等真空膜片式化油器在不同负荷式状态下的基本工作原理与柱塞节阀式化油器基本相同。

我这次拆解介绍用的是125的化油器。

用十字螺丝刀卸下两颗固定螺丝附件1: 1.jpg (2008-5-27 12:17, 27.91 K,下载次数：)附件2: 2.jpg (2008-5-27 12:17, 29.94 K,下载次数：72)附件3: 3.jpg (2008-5-27 12:17, 40.36 K,下载次数：85)附件4: 4.jpg (2008-5-27 12:17, 22.13 K,下载次数：71)#2大多油针上都有一个卡簧和调整高度的沟槽，可以通过调整油针的高度改变进油量的大小。

卡簧越低油针越高，进油越多。

[ Last edited by 游弋者on 2008-5-27 at 12:22 ]附件1: 5.jpg (2008-5-27 12:19, 19.69 K,下载次数：94)附件2: 6.jpg (2008-5-27 12:19, 21.51 K,下载次数：62)附件3: 7.jpg (2008-5-27 12:22, 37.32 K,下载次数：69)附件4: 8.jpg (2008-5-27 12:22, 30.17 K,下载次数：57)附件5: 9.jpg (2008-5-27 12:22, 32.34 K,下载次数：62)附件6: 10.jpg (2008-5-27 12:22, 28.18 K,下载次数：71)#3 31111[ Last edited by 游弋者on 2008-5-27 at 12:31 ]附件1: 11.jpg (2008-5-27 12:30, 28.16 K,下载次数：63)附件2: 12.jpg (2008-5-27 12:30, 41.14 K,下载次数：58)附件3: 13.jpg (2008-5-27 12:30, 48.73 K,下载次数：67)附件4: 14.jpg (2008-5-27 12:30, 53.5 K,下载次数：)附件5: 15.jpg (2008-5-27 12:31, 41.99 K,下载次数：62)附件6: 16.jpg (2008-5-27 12:31, 46.78 K,下载次数：81)附件7: 17.jpg (2008-5-27 12:31, 48.67 K,下载次数：68)附件8: 18.jpg (2008-5-27 12:31, 38.11 K,下载次数：73)#4 44444附件1: 19.jpg (2008-5-27 12:32, 41.67 K,下载次数：64)#5 5接下来讲讲旁通加浓系统，也就是我们通常所说的电子风门。

等压真空膜化油器的结构原理和调整改进压真空膜化油器是一种常见的汽车供油装置，其主要作用是将汽油从油箱提取并喷入汽车发动机，保证燃油的正常供给。

下面我们将详细介绍压真空膜化油器的结构原理以及调整改进。

一、压真空膜化油器的结构原理压真空膜化油器通常由空气通道、燃油池、主喷嘴、副喷嘴、浮子、节流器等部分组成。

其工作原理如下：1.空气通道：空气通过空气滤清器进入空气通道，并经过节流器和副喷嘴进入燃油池。

2.燃油池：燃油从油箱经过燃油管道进入燃油池，并通过浮子调节燃油池中的燃油量。

3.主喷嘴：主喷嘴位于进气道内，通过真空波箱调整节流器薄膜的运动幅度，从而控制燃油的喷射量。

4.副喷嘴：副喷嘴由空气流经主喷嘴时形成的真空负压作用，将燃油从副喷嘴中喷射出来。

5.浮子：浮子通过浮动调节燃油池中的燃油量，当燃油过多时，浮子会下沉，减小开启节流器的力量；当燃油过少时，浮子会上升，增大开启节流器的力量。

6.节流器：节流器通过浮子的动力作用，调节燃油池中的燃油量，以保持一定的燃油水平，从而控制燃油的供给量。

通过上述结构原理，压真空膜化油器能够实现对燃油的精确供给，保证发动机的正常运行。

二、压真空膜化油器的调整改进为了改进压真空膜化油器的性能，提高汽车燃油的利用率和经济性1.喷射量调节：通过调整主喷嘴和副喷嘴的配比和喷射压力，以及节流器的打开程度，可以实现对喷射量的精确控制。

同时需要根据发动机的工况和负荷情况进行调整，以保证最佳的燃油利用效率。

2.燃油池压力：燃油池的压力也要适当调整，过高的压力会导致燃油流量过大，造成浪费；而过低的压力则会影响喷射量和供油稳定性。

因此，需要根据具体情况对燃油池的压力进行调整，并保持在合理范围内。

3.薄膜质量：薄膜是控制节流器开启程度的关键部件，其质量和弹性决定了节流器的灵敏度和性能。

改进薄膜的材料和制造工艺，可以提高节流器的响应速度和精度，从而提高整个化油器的性能。

4.气囊容积：气囊是用于调节节流器的压力的部件，可以根据需要调整气囊的容积，从而实现更好的节流器控制效果。

等压真空膜片式化油器的基本介绍膜片式化油器的基本介绍二、等压真空膜片式化油器：1、结构形式与工作原理：等真空膜片式化油器是老款碟阀式化油器与柱塞式化油器的组合结构，怠速部分与老款碟阀式化油器雷同。

柱塞部分与常规柱塞式化油器不同的地方是：其柱塞气阀固定在橡胶膜片上，膜片下方空腔与进气口相通，其气压接近大气压力；膜片上方（柱塞内部）的空腔与化油器出汽口有小孔相通，其气压为喉管处的负压。

当喉管处出现真空负压时，橡胶膜片上方空腔内的气压低于下方空腔内气压，膜片被负压所吸，向上带动柱塞阀上升，直到柱塞上升至喉管负压与弹簧压力平衡位置时为止。

当喉管处真空度减小时，弹簧推动膜片与柱塞下降回到底部。

因此，当喉管腔真空度不同时，柱塞能自动改变化油器喉口（柱塞下面）流通截面积的大小。

这种化油器在机车提速加油门时，只是碟阀阻风片在随同油门线同步运动，控制主油柱塞的橡胶膜片，要过一会才会提升，原理上不会失去负压。

另外，这类化油器还有碟阀式的怠速油路、供冷机启动用的电热加浓油路、急加油门时给喉管临时喷油的加速泵、根据喉管负压自动调节怠速油浓度的小负压阀～～～等辅助机构。

2、优点：理论上能改善摩托车突然加速的性能；即当摩托车从低速状态突然加速时，可以保障化油器的输出不贫油。

由于化油器进气通道中碟阀节气门的特性，使用等压真空膜片式化油器的发动机比使用柱塞节气阀式化油器的发动机的起步稍微柔和些，此举可以避免起步动力过大＝皮带打滑。

由于这种设计的思路是针对皮带无级自动变速传动系统的，所以目前国内的踏板车几乎都使用这类结构比较复杂化的等真空膜片式化油器。

这种形式的化油器，其油门拉线是与柱塞阀后面的碟阀气门相关的。

低速时节气门的开度较小，化油器是通过怠速喷孔和过渡喷孔供油，形成较浓混合气。

当突然加大节气门开度时，碟阀片区域负压降低，怠速喷孔与过渡喷孔的供油量迅速减小，自动转为主油供给。

由于真空膜负压腔的延迟作用，柱塞阀提升稍微慢点，造成喉口处的真空度较大，这样就可以得到较多的主油，形成较浓厚的混合气，利于发动机转速迅速上升，从而保证踏板车的加速性能。

化油器的的结构和工作原理
（1）化油器结构：
化油器由上中下三部分组成，上部分有进气口和浮子室，中间部分有喉管、量孔和喷管，下部分有节气门等。

（1）浮子室是一个矩形容器，存储着来自汽油泵的汽油，容器里面有一只浮子利用浮面（油面）高度控制着进油量。

（2）中部的喷管一头进油口与浮子室的量孔相通，另一头出油口在喉管的咽喉处。

工作原理：
化油器实际上就是一根管，管中间有一块称为节气门板的可调板，用于控制通过管的空气流量。

管中有一个称为文丘里管的收缩部分，在此收缩部分会形成真空。

此收缩部分有量孔，利用真空可从此孔吸入燃油。

摩托车化油器看起来非常复杂，但是只要掌握一些原理，就能把摩托车调整到最佳状态。

所有的化油器都是在大气压力的基本原理下工作的。

大气压是一种对万事万物施加压力的强大力量。

它会有细微变化，但是通常情况下每平方英寸有十五磅压力（PSI）。

这意味着大气压对任何事物都是每平方英寸有十五磅压力。

通过改变引擎和化油器内的大气压，就能够改变压力并使燃料和空气通过化油器流动。

大气压力会从高压扩散到低压。

当二冲程引擎的活塞处于上止点（或四冲程引擎的活塞处于下止点）时，在曲轴箱里的活塞下面（四冲程引擎的活塞上面）会形成一个低压。

同时这个低压也会引起化油器里的低压。

因为在引擎和化油器外面的压力比较高，空气将会冲进化油器并且进入引擎直到压力均衡。

通过化油器流动的空气将会带动燃料，接着燃料将会与空气混合。
