信号与信号实验MATLAB 部分实验一：基本信号在MATLAB 中的表示和运算 一、 实验目的;1、学会用MATLAB 表示常用连续信号的方法；2、学会用MATLAB 进行信号基本运算的方法；3、学会用MATLAB 实现连续时间信号的卷积的方法。
二、 实验内容：1、绘出下列信号的时域波形(1)f(t)=(2-e-2t)u(t) (2)f(t)=cos(πt)[u(t)-u(t-1)] (3)f(t)=u(-3t+2) (4)f(t)= -(1/2)tu(t+2) 解：t1=0:0.01:5; y1=(2-exp(-2*t1)).*(t1>0); subplot(221);plot(t1,y1);grid; title('f(t)=(2-e-2t)u(t)'); t2=0:0.01:5; y2=cos(pi*t2).*((t2>0)-(t2>1)); subplot(222);plot(t2,y2);grid; title('f(t)=cos(πt)[u(t)-u(t-1)]'); t3=-2:0.01:5; y3=(-3*t3+2>0); subplot(223);plot(t3,y3);grid; title('f(t)=u(-3t+2)'); t4=-3:0.01:5; y4=(-1/2)*t4.*(t4>-2); subplot(224);plot(t4,y4);grid; title('f(t)=-(1/2)tu(t+2)');00.511.52f(t)=(2-e-2t)u(t)图 1-1f(t)=cos(πt)[u(t)-u(t-1)]图1-200.51f(t)=u(-3t+2)图1-3f(t)=-(1/2)tu(t+2)图 1-42、用MATLAB 绘出下列信号的卷积积分f1(t)*f2(t)的时域波形(1) f1(t)=tu(t), f2(t)=u(t) (2) f1(t)=u(t)-u(t-4), f2(t)=sin(πt)u(t) (3) f1(t)= e-2t u(t), f2(t)= e-t u(t) (4) f1(t)= e-t u(t), f2(t)=u(t) 解：（1）fs=1000; t=-1:1/fs:4; x1=stepfun(t,0); x2=x1.*t; y=conv(x1,x2)/fs; n=length(y1); tt=(0:n-1)/fs-2; subplot(311),plot(t,x1),grid; title('f1(t)=tu(t)'); subplot(312),plot(t,x2),grid; title(' f2(t)=u(t)'); subplot(313),plot(tt,y),grid on; title('f1(t) * f2(t)');（2）fs=1000; t=-1:1/fs:4; x1=(t>0)-(t>4); x2=sin(pi*t).*(t>0); x=conv(x1,x2)/fs; n=length(x); tt=(0:n-1)/fs-2; subplot(311);plot(t,x1);grid; title('f1(t)=u(t)-u(t-4))'); subplot(312);plot(t,x2);grid; title('f2(t)=sin(πt)u(t)'); subplot(313);plot(tt,x);grid; title('f1(t) * f2');（3）t=0:1/fs:4; x1=exp(-2*t).*(t>0); x2=exp(-t).*(t>0); x=conv(x1,x2)/fs; n=length(x); tt=(0:n-1)/fs-0; subplot(311);plot(t,x1);grid; title('f1(t)= e-2t u(t)'); subplot(312);plot(t,x2);grid; title('f2(t)= e-t u(t)'); subplot(313);plot(tt,x);grid; title('f1(t) * f2(t)');（4）t=0:1/fs:2; x1=exp(-2*t).*(t>0); x2=(t>0); x=conv(x1,x2)/fs; n=length(x); tt=(0:n-1)/fs-0; subplot(311);plot(t,x1);grid; title(' f1(t)= e-t u(t))'); subplot(312);plot(t,x2);grid; title('f2(t)=u(t)'); subplot(313);plot(tt,x);grid; title('f1(t)*f2(t)');0.51 1.52 2.53 3.540.51 1.52 2.53 3.5412345678-1 -0.5 00.51 1.52 2.53 3.54? 2-1 -1 -0.5 00.51 1.52 2.53 3.54? 2-2 -2-112 3 4 5678? 2-3实验二：连续时间LTI 系统的时域分析一、实验目的：学会用MATLAB 求解连续系统的零状态响应、冲击响应和阶跃响应。
实验一基本信号在 MATLAB中的表示和运算一、[实验目的]1．学会常用连续信号的MATLAB表示方法；2．学会用MATLAB进行信号的基本运算，为信号分析和滤波器设计奠定基础；3. 通过信号的求导，观察信号在跳变点处的导数；4. 通过卷积积分运算，观察两个时限信号的卷积积分结果所具有的特点；5. 掌握信号相关与卷积的关系；6. 通过实验熟悉自相关和互相关性质在周期信号识别、延迟信号检测等场合中的应用。
三、[实验内容]1．验证实验原理中所述的有关程序；2．绘出下列信号的时域波形及其导数波形(注意在绘制导数波形图时，为便于观察结果，可调整坐标轴，如t=-3:h:4;并合理利用坐标轴调整函数axis)3．绘制如图所示信号及其积分波形。
4. 求如图所示函数f1（t）和f2（t ）的卷积积分，并给出卷积结果的图形。
5. 编写信号相关的函数%Rxy为相关估计，消除步长的影响%tao为相关估计Rxy的序号向量%x为参加相关的信号,xt为信号 x的序号向量%y为需反转的信号,yt为 y的序号向量%dt为xt 或yt的步长（xt,yt的步长要一致）%信号反转可利用：ytf=fliplr(-yt);yf=fliplr(y);6.已知两信号x=rectpuls(t-0.5,1); y=rectpuls(t+0.5,1) ;调用自编函数[Rxy,tao]=my_xcorr(x,xt,y,yt,dt)计算 x 与 y 的时延差，即Rxy 取得最大值的时刻。
7. 已知频率为10Hz的余弦信号，分别求：（1）不带噪声的余弦信号的自相关；（2）分别求带有白噪声干扰的频率为 10Hz 的余弦信号和白噪声信号的自相关函数并进行比较，得出相应的结论。
主要信号如下：N=1000;Fs=500; %数据长度和采样频率n=0:N-1; t=n/Fs; %时间序列x=cos(2*pi*10*t); %频率为10Hz的余弦信号xz=cos(2*pi*10*t)+0.6*randn(1,length(t)); %带有白噪声干扰的频率为10Hz 的余弦信号noise_sig=randn(1,length(x)); %产生一与 x长度一致的随y=cos(2*pi*20*t); %频率为20Hz的余弦信号xy=x+y; 频率为10Hz, 20Hz的余弦信号的叠加信号…..调用 MATLAB 提供的函数[Rxx,tao]=xcorr(x,Lags,'unbiased')完成三个自相关运算。
实验一 基本信号在MATLAB 中的表示和运算一、实验目的1． 学会用MA TLAB 表示常用连续信号的方法；2． 学会用MA TLAB 进行信号基本运算的方法；二、实验原理1． 连续信号的MATLAB 表示MATLAB 提供了大量的生成基本信号的函数，例如指数信号、正余弦信号。
表示连续时间信号有两种方法，一是数值法，二是符号法。
数值法是定义某一时间范围和取样时间间隔，然后调用该函数计算这些点的函数值，得到两组数值矢量，可用绘图语句画出其波形；符号法是利用MATLAB 的符号运算功能，需定义符号变量和符号函数，运算结果是符号表达的解析式，也可用绘图语句画出其波形图。
例1-1指数信号 指数信号在MATLAB 中用exp 函数表示。
如atAe t f =)(，调用格式为 ft=A*exp(a*t) 程序是A=1; a=-0.4;t=0:0.01:10; %定义时间点ft=A*exp(a*t); %计算这些点的函数值plot(t,ft); %画图命令，用直线段连接函数值表示曲线grid on; %在图上画方格例1-2 正弦信号 正弦信号在MATLAB 中用 sin 函数表示。
调用格式为 ft=A*sin(w*t+phi)A=1; w=2*pi; phi=pi/6;t=0:0.01:8; %定义时间点ft=A*sin(w*t+phi); %计算这些点的函数值plot(t,ft); %画图命令grid on; %在图上画方格例1-3 抽样信号 抽样信号Sa(t)=sin(t)/t 在MA TLAB 中用 sinc 函数表示。
定义为 )/(sin )(πt c t Sa =t=-3*pi:pi/100:3*pi;ft=sinc(t/pi);plot(t,ft);grid on;axis([-10,10,-0.5,1.2]); %定义画图范围，横轴，纵轴title('抽样信号') %定义图的标题名字例1-4 三角信号 三角信号在MATLAB 中用 tripuls 函数表示。
实验一：基本信号在MATLAB 中的表示和运算学院：机电与信息工程学院班级：电气10-4班学号：1010420427 姓名：徐焕超一、实验目的：1. 学会用MATLAB 表示常用连续信号的方法；2. 学会用MATLAB 进行信号基本运算的方法。
二、实验原理：1. 连续信号的MATLAB 表示MATLAB 提供了大量的生成基本信号的函数，例如指数信号、正余弦信号。
表示连续时间信号有两种方法，一是数值法，二是符号法。
数值法是定义某一时间范围和取样时间间隔，然后调用该函数计算这些点的函数值，得到两组数值矢量，可用绘图语句画出其波形；符号法是利用MA TLAB 的符号运算功能，需定义符号变量和符号函数，运算结果是符号表达的解析式，也可用绘图语句画出其波形图。
2. 信号基本运算的MATLAB 实现信号基本运算是乘法、加法、尺度、反转、平移、微分、积分，实现方法有数值法和符号法。
三、实验内容：1．验证实验原理中程序例1-1 指数信号，绘出波形如图1-1示：图1-1 图1-2例1-2 正弦信号，绘出波形如图1-2示：图1-3 图1-4例1-3 抽样信号，绘出波形如图1-3示：例1-4 三角信号，绘出波形如图1-4示：例1-5 虚指数信号，绘出波形如图1-5示：图1-5 图1-6例1-6 复指数信号，绘出波形如图1-6示：例1-7 矩形脉冲信号，绘出波形如图1-7示：例1-8 单位阶跃信号，绘出波形如图1-8示：图1-7 图1-8例1-9 正弦信号符号算法，绘出波形如图1-9示：例1-10 单位阶跃信号，绘出波形如图1-10示：图1-9 图1-10例1-11 以f(t)为三角信号为例，求f(2t) , f(2-2t)，波形如图1-11所示：例1-12 已知f1(t)=sinwt , f2(t)=sin8wt , w=2pi , 求f1(t)+f2(t)和f1(t)f2(t) 的波形图图1-11 图1-12 例 1-13 求一阶导数的例题，结果如下示：dy1 =2*a*x*cos(a*x^2)dy2 =sin(x) + log(x)*sin(x) + x*cos(x)*log(x)例1-14 求积分的例题，结果如下：iy3 =x^(3/2)/3 - (a*x^3)/3 + x^6/6iy4 =exp(1)/2 - 12．画出信号波形（1）f(t)=(2-exp(-2t))*u(t)（2）f(t)=(1+cos(pi*t))[u(t)-u(t-2)]程序代码如下：t=-1:0.01:5;f1=(t>=0);f2=2-exp(-2*t);f3=(t-2>=0);f4=1+cos(pi*t);subplot(211)plot(t,f1,':',t,-f1,':',t,f1.*f2)grid on,title('f(t)=(2-exp(-2t))*u(t)');subplot(212)plot(t,f1,':',t,-f1,':',t,f4.*(f1-f3))grid on,title('f(t)=(1+cos(pi*t))[u(t)-u(t-2)]');信号波形如下示：3．求f(2t)、f(2-t)波形。
实验⼀信号的MATLAB表⽰及信号的运算信号的MATLAB表⽰及信号的运算⼀、实验⽬的1.掌握的MATLAB使⽤;2.掌握MATLAB⽣成信号的波形;3.掌握MATLAB分析常⽤连续信号;4.掌握信号的运算的MATLAB实现。
⼆、实验⼯具1.台式电脑⼀台；2.MATLAB7.1软件环境；三、实验内容编写程序实现下列常⽤函数，并显⽰波形。
1.正弦函数f(t)=Ksin(wt+a);2.矩形脉冲函数 f(t)=u(t)-u(t-t0);3.抽样函数sa(t)=sint/t;4.单边指数函数f(t)=Ke-t；5.已知信号f1(t)=u(t+2)-u(t-2), f2(t)=cos(2pt),⽤MATLAB绘制f1t)+f2(t)和f1(t)*f2(t)的波形。
四、实验要求预习信号的时域运算和时域变换（相加、相乘、移位、反折、尺度变化、例项）相关知识。
五、实验原理在某⼀时间区间内，除若⼲个不连续的点外，如果任意时刻都可以给出确定的函数值，则称信号为连续时间信号，简称为连续信号。
MATLAB提供了⼤量⽣成基本信号的函数，所以可利⽤连续信号在等时间间隔点的取值来近似表⽰连续信号，这些离散的数值能被MATLAB处理，并显⽰出来。
六、实验步骤1.打开MATLAB7.1软件，并在⽼师的指导和带领下逐步熟悉此软件；2.编写正弦函数程序：clear all;t=-8:.01:8;k=2;w=1;a=pi/4;f=k*sin(w*t+a);plot(t,f);grid;xlabel('t');ylabel('f(t)');axis([-8 8 -3 3]);3.编写矩形脉冲信号函数程序：clear all;t=-4:0.001:4;T=1;f1=rectpuls(t,4*T);f2=cos(2*pi*t);plot(t,f2+f1);axis([-4 4 -1.5 2.5]);grid on;figureplot(t,f2.*f1);axis([-4 4 -1.5 1.5]);grid on;4.编写抽样函数信号程序：clear all;t=-9:0.1:9;%f=sinc(t);f=sin(t)./t;plot(t,f);grid;xlabel('t');ylabel('Sa(t)');axis([-9 9 -0.4 1.3]) 5.编写单边指数信号程序：clear all;t=0:0.001:10;k=0.5;a=4;f=k*exp(-a*t);plot(t,f);grid;xlabel('t');ylabel('f(t)');6.编写f1t)+f2(t)信号程序7.编写f1t)*f2(t)信号程序七、实验结果⼋、实验结论在对MATLAB7.1软件进⾏了初步的认识和了解后，根据⽼师上课所说的⼀些⽅法和要求，我写出了本实验所要求的⼏个程序，并正确的显⽰出了波形，本实验基本取得成功。
一．实验目的1.学会用MATLAB 表示常用连续信号的方法；2.学会用MATLAB 进行信号基本运算的方法； 二．实验原理与步骤 原理：1.信号的MATLAB 表示 （1）向量表示法对于连续时间信号()f t ,可以用两个行向量f 和t 来表示，其中向量t 是用形如12::t t p t =的命令定义的时间范围向量，其中，1t 为信号起始时间，2t 为终止时间，p 为时间间隔。
向量f 为连续信号f(t)在向量t 所定义的时间点上的样值。
例如：对于连续信号sin()()()t f t Sa t t==，同时用绘图命令plot()函数绘制其波形。
其程序如下： t2=-10:0.1:10; %定义时间t 的取值范围：-10~10，取样间隔为0.1，%则t2是一个维数为201的行向量 f2=sin(t2)./t2; %定义信号表达式，求出对应采样点上的样值 %同时生成与向量t2维数相同的行向量f2 figure(2); %打开图形窗口2Plot(t2,f2); %以t2为横坐标，f2为纵坐标绘制f2的波形 运行结果如下：（2）符号运算表示法如果一个信号或函数可以用符号表达式来表示，那么我们就可以用前面介绍的符号函数专用绘图命令ezplot()等函数来绘出信号的波形。
例如：对于连续信号sin()()()t f t Sa t t==，我们也可以用符号表达式来表示它，同时用ezplot()命令绘出其波形。
其MATLAB 程序如下： Syms t; %符号变量说明f=sin （t ）/t; %定义函数表达式ezplot （f,[-10,10]）; %绘制波形，并且设置坐标轴显示范围 运行结果如下：（3）常见信号的MATLAB 表示 单位阶跃信号：方法一：调用Heaviside(t)函数首先定义函数Heaviside(t)的m函数文件，该文件名应与函数名同名即Heaviside.m。
%定义函数文件，函数名为Heaviside,输入变量为x,输出变量为yfunction y=Heaviside（t）y=(t>0);%定义函数体，即函数所执行指令%此处定义t>0时y=1,t<=0时y=0,注意与实际的阶跃信号定义的区别。
实验1信号的基本运算一、实验目的1、熟悉Matlab 的应用开发环境及Matlab 的基础知识。
2、了解Matlab 基本功能并实现简单的功能，掌握信号的基本运算。
二、基本要求：1、熟悉Matlab 的应用开发环境及Matlab 的基础知识。
（ Matlab 基本知识。
见信号与系统基础，华中科技大学出版社，金波等）附录。
2、了解Matlab 基本功能并实现简单的功能，掌握信号的基本运算。
3、学生分组人数：1人/组。
实验内容1．了解Matlab 的应用开发环境。
2．矩阵和数组的运算：矩阵的创建、矩阵的运算、数组的运算。
3．多项式操作：求根乘法、加法、除法、导数。
4. 程序控制语句：For 循环语句、While 循环语句。
实验要求1、讲所列目的，完成预习报告。
2、根据实验内容及试验基本要求完成实验。
3、根据实验写出实验报告。
报告要求介绍Matlab 的应用开发环境，实验内容中2、3、4所要求的内容的程序。
写明试验原理，内容、步骤，及试验结果（包括图形）。
******************************************************************************a) 创建矩阵1、⎥⎦⎤⎢⎣⎡=654321x 2、创建矩阵y ，y 的第一行元素从1到6，间隔为1；第二行元素从12到1，间隔为2。
3、从1到9等取间隔的6个点构成矩阵z 。
4、从100到103按对数取等间隔的5个点构成矩阵g 。
5、用内部函数生成特殊矩阵⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=40000300002000011x 6、生成零矩阵⎥⎦⎤⎢⎣⎡=000000002x7、生成单位矩阵⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=1000100013x 8、生成全1矩阵⎥⎦⎤⎢⎣⎡=11111111114x 二、矩阵的运算与数组的运算已知⎥⎦⎤⎢⎣⎡=4321A ，⎥⎦⎤⎢⎣⎡=5432B ， 求C=A*B ，D=A.*B ，E=A./B ，F=A.\B ，G=A\B ，H=A/B ，I=A^2，J=A.^2三、多项式操作求多项式11625012234+++-x x x x 的根r ，再由r 得该多项式。

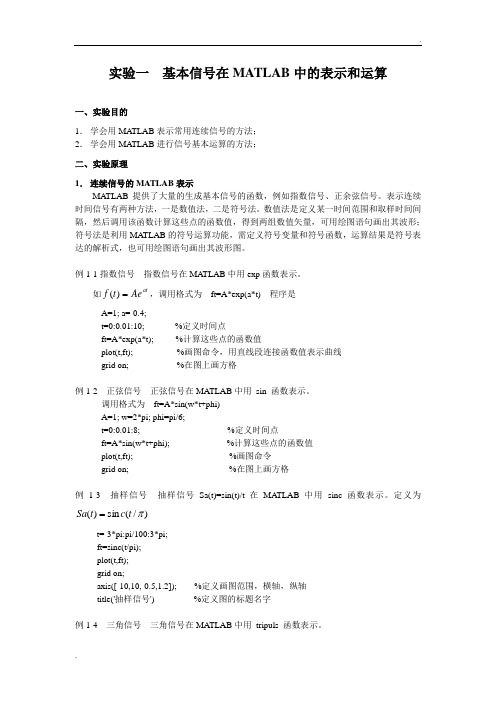

实验一 基本信号在MATLAB 中的表示和运算一、实验目的1． 学会用MA TLAB 表示常用连续信号的方法；2． 学会用MA TLAB 进行信号基本运算的方法；二、实验原理1． 连续信号的MATLAB 表示MATLAB 提供了大量的生成基本信号的函数，例如指数信号、正余弦信号。
表示连续时间信号有两种方法，一是数值法，二是符号法。
数值法是定义某一时间范围和取样时间间隔，然后调用该函数计算这些点的函数值，得到两组数值矢量，可用绘图语句画出其波形；符号法是利用MATLAB 的符号运算功能，需定义符号变量和符号函数，运算结果是符号表达的解析式，也可用绘图语句画出其波形图。
例1-1指数信号 指数信号在MATLAB 中用exp 函数表示。
如at Ae t f =)(，调用格式为 ft=A*exp(a*t) 程序是A=1; a=-0.4;t=0:0.01:10; %定义时间点ft=A*exp(a*t); %计算这些点的函数值plot(t,ft); %画图命令，用直线段连接函数值表示曲线grid on; %在图上画方格例1-2 正弦信号 正弦信号在MATLAB 中用 sin 函数表示。
调用格式为 ft=A*sin(w*t+phi)A=1; w=2*pi; phi=pi/6;t=0:0.01:8; %定义时间点ft=A*sin(w*t+phi); %计算这些点的函数值plot(t,ft); %画图命令grid on; %在图上画方格例1-3 抽样信号 抽样信号Sa(t)=sin(t)/t 在MA TLAB 中用 sinc 函数表示。
定义为 )/(sin )(πt c t Sa =t=-3*pi:pi/100:3*pi;ft=sinc(t/pi);plot(t,ft);grid on;axis([-10,10,-0.5,1.2]); %定义画图范围，横轴，纵轴title('抽样信号') %定义图的标题名字例1-4 三角信号 三角信号在MATLAB 中用 tripuls 函数表示。
调用格式为ft=tripuls(t,width,skew)，产生幅度为1，宽度为width，且以0为中心左右各展开width/2大小，斜度为skew的三角波。
width的默认值是1，skew的取值范围是-1~+1之间。
一般最大幅度1出现在t=(width/2)*skew的横坐标位置。
t=-3:0.01:3;ft=tripuls(t,4,0.5);plot(t,ft); grid on;axis([-3,3,-0.5,1.5]);例1-5虚指数信号调用格式是f=exp((j*w)*t)t=0:0.01:15;w=pi/4;X=exp(j*w*t);Xr=real(X); %取实部Xi=imag(X); %取虚部Xa=abs(X); %取模Xn=angle(X); %取相位subplot(2,2,1),plot(t,Xr),axis([0,15,-(max(Xa)+0.5),max(Xa)+0.5]),title('实部');subplot(2,2,3),plot(t,Xi),axis([0,15,-(max(Xa)+0.5),max(Xa)+0.5]),title('虚部');subplot(2,2,2), plot(t,Xa),axis([0,15,0,max(Xa)+1]),title('模');subplot(2,2,4),plot(t,Xn),axis([0,15,-(max(Xn)+1),max(Xn)+1]),title('相角');%subplot(m,n,i) 命令是建立m行n列画图窗口，并指定画图位置i例1-6复指数信号调用格式是f=exp((a+j*b)*t)t=0:0.01:3;a=-1;b=10;f=exp((a+j*b)*t);subplot(2,2,1),plot(t,real(f)),title('实部')subplot(2,2,3),plot(t,imag(f)),title('虚部')subplot(2,2,2),plot(t,abs(f)),title('模')subplot(2,2,4),plot(t,angle(f)),title('相角')例1-7 矩形脉冲信号矩形脉冲信号可用rectpuls函数产生，调用格式为y=rectpuls(t,width),幅度是1，宽度是width，以t=0为对称中心。
t=-2:0.01:2;width=1;ft=2*rectpuls(t,width);plot(t,ft)grid on;例1-8 单位阶跃信号单位阶跃信号u(t)用“t>=0”产生，调用格式为ft=(t>=0) t=-1:0.01:5;ft=(t>=0);plot(t,ft); grid on;axis([-1,5,-0.5,1.5]);例1-9 正弦信号符号算法syms t %定义符号变量ty=sin(pi/4*t) %符号函数表达式ezplot(y,[-16,16]) %符号函数画图命令或者f=sym('sin(pi/4*t)') %定义符号函数表达式ezplot(f,[-16,16])例1-10单位阶跃信号MA TTLAB符号数学函数Heaviside表示阶跃信号，但要画图需在工作目录创建Heaviside的M文件function f=Heaviside(t)f=(t>0);保存，文件名是Heaviside ，调用该函数即可画图，例t=-1:0.01:3;f=Heaviside(t);plot(t,f)axis([-1,3,-0.2,1.2])或者y=sym('Heaviside(t)');ezplot(y,[-1,5]);grid on2．信号基本运算的MATLAB实现信号基本运算是乘法、加法、尺度、反转、平移、微分、积分，实现方法有数值法和符号法例1-11 以f(t)为三角信号为例，求f(2t) , f(2-2t)t=-3:0.001:3;ft=tripuls(t,4,0.5);subplot(3,1,1);plot(t,ft); grid on;title ('f(t)');ft1= tripuls(2*t,4,0.5);subplot(3,1,2);plot(t,ft1); grid on;title ('f(2t)');ft2= tripuls(2-2*t,4,0.5);subplot(3,1,3);plot(t,ft2); grid on;title ('f(2-2t)');例1-12 已知f1(t)=sinwt , f2(t)=sin8wt , w=2pi , 求f1(t)+f2(t)和f1(t)f2(t) 的波形图w=2*pi;t=0:0.01:3;f1=sin(w*t);f2=sin(8*w*t);subplot(211)plot(t,f1+1,':',t,f1-1,':',t,f1+f2)grid on,title('f1(t)+f2(t))')subplot(212)plot(t,f1,':',t,-f1,':',t,f1.*f2)grid on,title('f1(t)*f2(t)')符号算法也可实现上述运算，以信号的微积分运算为例说明符号算法应用微分的调用格式为 diff(function,’variable’,n)积分的调用格式为 int(function,’variable’,a,b)式中function 表示要微分或积分的函数，variable 表示运算变量，n 表示求导阶数，默认值是求一阶导数，a 是积分下限，b 是积分上限，a b 默认是求不定积分。
例1-13 求一阶导数的例题，已知)sin(21ax y =，x x x y ln sin 2=clearsyms a x y1 y2 %定义符号变量a ， x ，y1， y2y1=sin(a*x^2); %符号函数y1y2=x*sin(x)*log(x); %符号函数y2dy1=diff(y1,’x’) %无分号直接显示结果dy2=diff(y2) %无分号直接显示结果例1-14 求积分的例题，dx x ax x )2(5+-⎰，⎰+102)1(dx x xe xclearsyms a x y3 y4y3=x^5-a*x^2+sqrt(x)/2;y4=(x*exp(x))/(1+x)^2;iy3=int(y3,'x')iy4=int(y4,0,1)三、上机实验内容1． 验证实验原理中程序2． 画出信号波形（1）)()2()(2t e t f t ε--= （2）)]2()()[cos 1()(--+=t t t t f εεπ3．信号)]2()()[cos 1()(--+=t t t t f εεπ，求)2(t f 、)2(t f -波形四、实验要求1. 在MATLAB 中输入程序，验证实验结果，并将实验结果存入指定存储区域。
2. 对于程序设计实验，要求通过对验证性实验的练习，自行编制完整的实验程序，实现对信号的模拟，并得出实验结果。
3. 在实验报告中写出完整的自编程序，并给出实验结果。
五、思考题1. 冲击信号与阶跃信号各有什么特点？2. 如何利用基本信号表示方波、三角波等信号？。
