项目一数控机床装调与维修基础

《数控机床安装调试与维修》课程教案————————————————————————————————作者：————————————————————————————————日期：2《数控机床安装调试与维修》教案目录教案1--—-—---概述教案2—--———-—数控机床的安装调试教案3--—-———-数控机床的验收教案4--————--数控机床的调整、主轴部件教案5———-————进给传动部件的调整教案6----—-——回转部件、自动换刀装置的调整教案7-——-——-—位置检测装置、床身导轨的调整教案8—------—数控系统发展简介、FANUC-0ib功能介绍教案9--—---—-FANUC—0ib系统构成、硬件连接教案10—---—-系统参数与设定教案11--—-—-I/O接口及PMC编程教案12-————— SINU MERIC 840C特点介绍主要功能教案13——-—— SINUMERIC 840C系统的结构及各部分的功能教案14-—-——- fanuc-0ib系统报警分类及常见故障分析教案15—-—--FANUC-0ib常见报警及处理方法教案16-——-数控机床的故障诊断及维修技术概述教案17——-—利用PLC进行数控机床的故障检测教案18-----数控系统系统故障的诊断教案19—--—-伺服系统的故障及维修技术教案20-—--—检测装置的故障及诊断教师教案课程数控机床维修班级学期下学期上课日期课时 2 累计课时 2 教师审签课程类型专业课课程名称（章、节）概述教学目的要求了解数控机床的一般知识(数控机床的优点、常识、数控维修的意义、对数控维修人员的要求），了解数控维修的意义了解该课程的学习方法，教学重点学好《》的意义教学难点维修方法主要教具、设备、材料教师自制教学课件结合课程内容教师自制教学多媒体课后记在教学过程中，应着重提出数控维修的意义以及作为数控维修人员需要养成的工作习惯、工作方法。

《数控机床装调与维修》课程标准一、课程概述（一）制定依据本标准依据《中等职业学校数控技术应用专业人才培养方案与课程教学大纲汇编》而制定。

（二）课程的性质与地位:《数控机床装调与维修》课程是数控专业技师的一门专业必修课程。

具有实践性强、应用面广的特点。

其主要功能是使学生掌握“适度、够用”的数控维修、检测理论与方法,会检测、调试机床电气控制线路并能够准确判断并排除机床常见故障。

（三）课程设计思路通过校企合作,企业需要数控设备应用与维护人才，对数控机床故障的排除。

数控专业高级能人才-技师要求能够对数控机床进行操作、维护安装、检测、验收;数控机床的常见故障诊断与排除;普通设备的数控化改造等要求.根据专业拓展能力，数控机床的日常维护;数控机床的安装、调试与检测；数控机床的故障诊断与排除构成了本课程的核心培养目标。

本课程针对我国数控机床操作人员缺乏维修实践经验,从实用性、可操作性和真实性的角度出发，以具体操作性较强的项目实例和任务实施为导向，来探求数控机床故障诊断的突破点，分析根源，追寻解决方案，开拓思路和方法,为数控机床装调和维修提高快速发现问题、分析问题和解决问题的能力。

本课程是依据“数控设备维修与调试”工作项目设置.根据本专业所对应职业岗位的需要，采用“教与学一体化"教学模式一从应用的角度出发，基于工作过程采取“阶段性、梯次递进"的由简到难的原则，以工作任务为主线，以情境为导向，设立课程教学项目，通过教师指导学生开展独立学习完成工作任务或项目，驱动对象,实现对工作过程的认识和对完成工作任务的体验，培养学生解决实际问题的能力，端正职业态度，从而形成职业岗位能力.（四）课程内容选取依据本课程标准参照全国中等职业技术学校通用教材《数控机床装调与维修》结合企业对数控技术专业人才的职业岗位需求和各级劳动部门的就业指导中心制定的对行业技术人员所应达到的《数控机床装调与维修》职业能力标准为依据改革开发的。

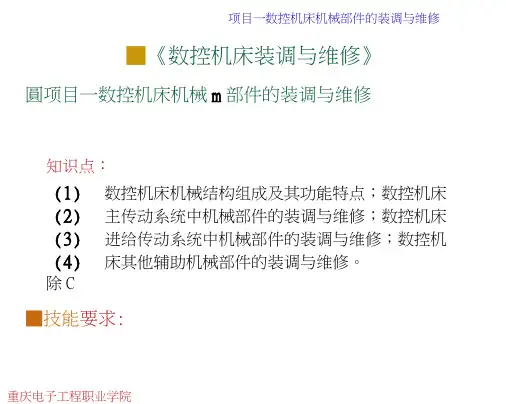

■《数控机床装调与维修》圓项目一数控机床机械m部件的装调与维修知识点：(1)数控机床机械结构组成及其功能特点；数控机床(2)主传动系统中机械部件的装调与维修；数控机床(3)进给传动系统中机械部件的装调与维修；数控机(4)床其他辅助机械部件的装调与维修。

除C■技能要求:(1)了解数控机床类型及特点；(2)能够熟知数控机床的机械部件主要组成及其功能；(3)能够完成数控机床中主要机械部井的装配与调试；(4)能够对数控机床常见机械部件故障进行诊断与排项目一数控机床机械部件的装调与维修任务三其他辅助机械部件的装调与维修【学习目标】■ (1)熟悉数控机床辅助机械部件的结构与性厶匕冃已■ (2)能够对数控机床辅助机械部件常见故障进行诊断与排除。

■ (3)能够完成数控车床回转刀架的装配与调试任务。

■一、刀具系统中换刀装置■1•转塔式自动换刀装置- (1)回转刀架换刀装置回转刀架换刀是一种简单的自动换刀装置。

在回转刀架各刀座安装或夹持各种不同用途的刀具，通过回转刀架的转位实现换刀。

回转刀架可在回转轴径向和轴向安装刀具。

回转刀架的工位数最多可达20余个，但常用的是4、6、8、10、12和16工位六种。

・(2)转塔头式换刀,在带有旋转刀具的数控镯铳床中，更换主轴头换刀是一种比较简单的换刀方式。

这种主轴转塔头实际上就是一个转塔刀库，它有卧式和立式两种。

通常用转塔的转位来更换主轴头，以实现自动换刀。

-2 •刀库式自动换刀装置刀库式自动换刀装置是由刀库和刀具交换机构组成，目前它是多工序数控机床上应用最广泛的换刀方法。

(1)无机械手的换刀系统(2)有机械手的换刀系统■二、数控机床回转工作台-1.数控分度工作台数控分度工作台功能是将工件转位换面，实现工件一次安装能完成几个面的多种工序。

项目二〉控机床机械部件的装调与维修【相关知识】•数控机床的分度工作台类型繁多，其中鼠牙盘式工作台定位精度和重复定位精度较高，能达到很高的分度定位精度，能承受很大的外载，定位刚度高，精度保持性好，使用寿命较长，应用较广泛。

数控机床维修与保养一体化教学教案教师：学生分析：本次课程名称为《数控机床维修与保养》，授课的班级为16级数控3+2班。

这个班级在学校已经学习过了《数控车一体化教学》，基本掌握了华中数控车系统和数控车床的基本操作和加工。

为了使学生能更适应外面企业的要求，还需要学习数控系统的基本原理及简单故障的判断，为使学生更容易掌握本数控系统的基本原理，我们采取了理实一体化教学的模式，利用数控维修实训室，运用多媒体教学、现场实验、动手实践等多种教学手段增加教学的趣味性，激发学生自主学习的兴趣。

希望通过6周的教学，让学生掌握其他数控系统的原理、数控系统的连接、数控系统的调试等方面进行系统的学习，掌握其他数控系统的知识，为学生的就业打下坚实的基础。

素质和安全教育教学目标：1．使学生了解本门课程的内容与要求2．使学生做好实习各方面的准备3. 对学生进行职业素养与安全意识的培训，确保安全完成本课程教学。

技能目标：1. 使学生了解本专业必备的职业素养要求2. 让学生安全意识贯穿于整个教学实习期间教学重点、难点：重点：素质与安规培训难点：素质与安规意识的培养教学课时数：2教具：课本、PPT、多媒体教学设备教学内容、过程、方法：讲授：1 考试：1教学内容：1．课程介绍2．布置实习内容及要求，讲解实习实训形式及考核标准3．进行职业素养及安全意识培训教学过程：引入新课：（1）向同学们介绍自己（2）熟悉学生名字，与学生进行沟通，建立感情实习动员：（2）介绍本课程学习内容及学习要求（3）介绍本课程的学习形式及考核方法素养与安规教育：（4）讲解职业素养与安全生产的重要性（5）播放素质与安规教育的PPT( 6) 进行安规试题测试任务1-1 认识数控机床的组成部件教学目的：1．使学生了解数控机床的组成2．使学生了解数控机床的工作原理过程教学重点、难点：重点：数控机床的组成部件及其功能难点：数控机床的工作原理过程教学课时数：4教具：课本、实验台教学内容、过程、方法：讲授：3 练习：1教学内容：1．数控机床的概念2．数控机床的组成3．数控机床的工作原理过程教学过程：引入新课：（1）向同学们介绍自己（2）介绍本课程学习内容及考核方法本课内容及达到目的：1．一个合格的机床操作人员应是应能对机床的一些简单的故障进行维修，故应很好的了解机床的结构，及其组成部分的工作原理等。

《数控机床装调与维修》课程标准一、适用对象全日制中等职业学校数控技术应用专业在读生，学制三年二、适用专业全日制中等职业学校数控技术应用专业三、课程性质《数控机床装调与维修》课程是数控技术应用专业的核心课程。

本课程是依据数控技术应用专业人才培养目标和相关职业岗位(群)的能力要求而设置的，对本专业所面向的数控技术应用岗位所需要的知识、技能和素质目标的达成起支撑作用。

本课程的教学任务包括数控系统硬件的认识、数控系统控制线路的连接与调试、机床外围电路的连接与调试、数控系统编程操作、系统基本参数的设置、系统参数的备份和恢复以及全清、系统全清后参数的调试、参考点和软限位的设置、机床PLC的基本知识、机床PLC简单功能的编程、机床运行模式的PLC编程、进给轴移动的PLC编程、主轴运行的PLC编程、机床常见的报警故障处理、机床机械精度的调整等内容。

本课程在目标设定、教学过程、课程评价和教学资源的开发等方面都突出以学生为主体的思想，注重学生实际操作能力与应用能力的培养。

课程实施应成为学生在教师指导下构建知识、提高技能、活跃思维、展现个性和拓宽视野的过程。

四、课程目标总体目标本课程在数控技术应用专业的人才培养中起重要作用。

注重数控机床装调与维护的基本理论、基本方法和基本技能的学习及工程素质教育，激发学生的学习兴趣，在启发、提示下使其自主地、全面地理解数控机床装调与维护的基本理论和基本方法，提高学生的思维能力和实际操作技能，增强他们理论联系实际的能力，培养学生的创新精神，使学生养成善于观察、独立分析和解决问题的习惯；以提高技能、磨砺意志、活跃思维和扩展视野为基本目标。

1.知识目标(14)通过学习数控机床线路的连接，认识数控系统硬件，掌握各部件的功能及接口信息;(15)通过学习数控系统参数的设置，了解参数的基本形式，熟悉各参数的涵义与功能，了解数据备份和恢复的方法；(16)通过学习数控机床PLC编程调试，了解机床PLC的基本知识，掌握机床PLC编程思路与方法：(4)通过学习机床常见的报警故障处理，知道一般故障的处理流程；(5)通过学习机床机械精度的检测，了解机床主轴精度、机床进给轴精度的检测等。

生产实习课教案首页课时分配项目：FANUC数控车床维修实训台应用一、组织教学1. 检查学生出勤情况；2. 检查学生劳动防护用品的穿戴情况及实习工具的准备情况；3. 宣布上课。

二、项目指导1.项目引入数控车床是数控机床中，最常用的一类加工机床。

为了能够使得学生熟悉和掌握数控机床的组成和功能，在实训教学中，采用了维修实训台作为实训设备。

这样可以最大程度的使得实训更加的贴近实际。

2.相关知识1)数控车床维修实训台的组件布置操作板上装有主轴及进给伺服驱动单元、输入/输出接口板、稳压电源、I/O-LINK模块，以及及配电盘等。

实训台下方装有变压器，主轴伺服电机及海德汉编码器。

Oi-MA TE-TD CNC数控系统与LCD显示器位一体式结构安装在操作台上方，MDI操作单元安装在其右侧。

标准操作面板和子面板B安装在其下方。

2)FANUC 0i-mate-TD 系统数控车床维修实训台的基本组成:CNC装置、PMC（内置PLC）、机床I/O单元、伺服放大器、伺服电动机、主轴变频器、主轴电动机、检测反馈装置、机床电气控制系统、CNC车床操作装置、车床电动刀架、实训台指示灯。

3)数控车床维修实训台组成部件的功能作用：CNC装置数控装置是数控机床的核心。

它由输入装置、存储器、控制器、运算器和输出装置组成。

它的功能是接收输入装置输入的加工信息，经过数控装置的系统软件对代码进行处理后，输出相应的指令脉冲。

这些控制信号中最基本的信号，是经过插补运算后的各坐标（即作进给运动的各执行部件）的进给速度、进给方向和位移量指令。

从自动控制的角度来看，CNC 装置是一种位置（轨迹）控制系统，其本质上是以机床各运动轴的位移量为控制对象，并使其协调运动的自动控制系统，是一种配有专用操作系统的计算机控制系统。

PMC(内置PLC)通过PMC程序控制NC与机床接口的输入输出信号，完成机床辅助运动的控制。

如接收来自操作面板、机床上的各行程开关、传感器、按钮、强电柜里的继电器以及主轴控制、刀库控制的有关信号，经处理后输出去控制相应器件的运行。
