本文件仅起参考作用，一切以原件为准！塔式起重机安全规程GB5144-94GB 5144-94(代替GB5144-85)1主题内容与适用范围本标准规定了建筑用塔式起重机在设计、制造、安装使用、维修、检验等方面的安全技术要求。
本标准适用于各种建筑用塔式起重机(以下简称起重机)。
本标准不适用于汽车式、轮胎式及履带式的塔式起重机。
2引用标准GB5972起重机械用钢丝绳检验和报废实用规范GB5973钢丝绳用楔形接头GB5975钢丝绳用压板GB5976钢丝绳夹GB9462塔式起重机技术条件GB10051．1起重吊钩机械性能、起重量、应力及材料GB10672塔式起重机车轮技术条件GB10673塔式起重机司机室技术条件GB／T13752塔式起重机设计规范ZBJ80012塔式起重机操作使用规程3整机3．1起重机的工作条件应符合GB9462中的有关规定。
3．2起重机整机的抗倾翻稳定性(包括工作及非工作)应符合GB／T13752中4．3条的有关规定。
3．3起重机应保证在正常工作或开始倾翻时，平衡重不位移、不脱落。
当使用散粒物料作平衡重时应使用平衡重箱，平衡重箱应能通畅排水，而散粒物料不掉落。
3．4起重机出厂时应在明显位置固定产品标牌及生产许可证的标志。
3．5起重机出厂时需提供的随机技术文件应符合GB9462中的有关规定。
3．6使用单位应为起重机建立设备档案，档案应包括：a．每次启用时间及安装地点；b．日常使用保养、维修、变更、检查和试验等记录；c．设备、人身事故记录；d．设备存在的问题和评价。
4结构起重机结构件所使用的材料应符合GB／T13752中5．4．1．1条的规定。
4．1连接4．1．1焊接对主要受力构件的焊缝必须进行质量检查，使其达到设计要求。
4．1．2螺栓、销轴连接4．1．2．1起重视连接使用的螺栓及销轴材料应符合GB／T13752中5．4．2．2条的规定。
4．1．2．2采用螺栓及销轴连接时，应满足GB9462中的有关规定及其使用要求。

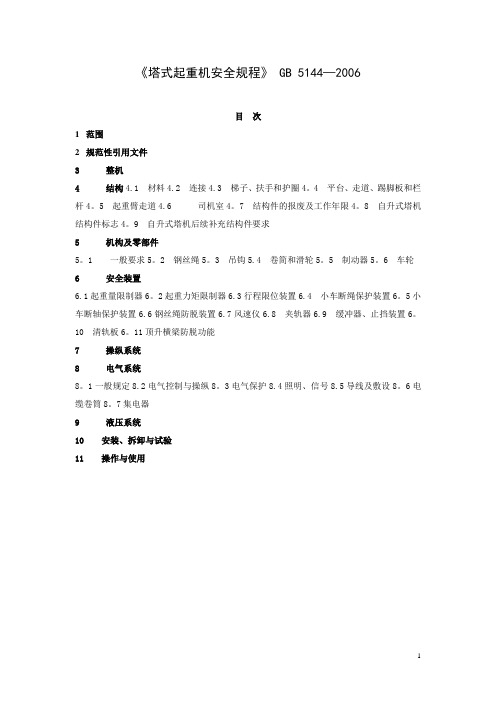

《塔式起重机安全规程》 GB 5144—2006目次1 范围2 规范性引用文件3 整机4 结构4.1 材料4.2 连接4.3 梯子、扶手和护圈4。
4 平台、走道、踢脚板和栏杆4。
5 起重臂走道4.6 司机室4。
7 结构件的报废及工作年限4。
8 自升式塔机结构件标志4。
9 自升式塔机后续补充结构件要求5 机构及零部件5。
1 一般要求5。
2 钢丝绳5。
3 吊钩5.4 卷简和滑轮5。
5 制动器5。
6 车轮6 安全装置6.1起重量限制器6。
2起重力矩限制器6.3行程限位装置6.4 小车断绳保护装置6。
5小车断轴保护装置6.6钢丝绳防脱装置6.7风速仪6.8 夹轨器6.9 缓冲器、止挡装置6。
10 清轨板6。
11顶升横梁防脱功能7 操纵系统8 电气系统8。
1一般规定8.2电气控制与操纵8。
3电气保护8.4照明、信号8.5导线及敷设8。
6电缆卷筒8。
7集电器9 液压系统10 安装、拆卸与试验11 操作与使用前言本标准的3。
7、4.1、4。
2.1、4。
2.2。
1、4。
2.2.3、4。
3、4.4、4.5、4。
6。
7、4。
7。
4、4。
8、5。
2.1、5.2.4、5.3。
1、5。
4。
1、5.5.2、5.6.1、5。
6.2、6。
3.3.2、7.1、7.2、7.3、7.3。
1、7。
3。
2、7。
4、8.3。
3、8.5。
1、10。
6 b)、10.8e)、10.9、11.1为推荐性的，其余为强制性的。
本标准代替GB 5144—1994《塔式起重机安全规程》.本标准参考了ISO7752—3：1993《起重机控制布置和特性第3部分：塔式起重机》、ISO11660—1:1999《起重机通道、护板和限制装置第1部分：总则》、ISO11660—3：1999《起重机通道、护板和限制装置第3部分：塔式起重机》的有关内容。
本标准与GB 5144—1994相比主要变化如下：——增加对自升式塔机顶升加节、频繁拆装的起重臂的连接、结构件正常工作年限及主要结构件可追溯的永久性标志等要求；——采用有关国际标准的部分内容；-—调整部分条款为推荐性。
塔式起重机安全规程GB5144-94作者：中华人民共和国劳动部转贴自：中华人民共和国劳动部点击数：965GB 5144-94(代替GB5144-85)1主题内容与适用范围本标准规定了建筑用塔式起重机在设计、制造、安装使用、维修、检验等方面的安全技术要求。
本标准适用于各种建筑用塔式起重机(以下简称起重机)。
本标准不适用于汽车式、轮胎式及履带式的塔式起重机。
2引用标准GB5972起重机械用钢丝绳检验和报废实用规范GB5973钢丝绳用楔形接头GB5975钢丝绳用压板GB5976钢丝绳夹GB9462塔式起重机技术条件GB10051．1起重吊钩机械性能、起重量、应力及材料GB10672塔式起重机车轮技术条件GB10673塔式起重机司机室技术条件GB／T13752塔式起重机设计规范ZBJ80012塔式起重机操作使用规程3整机3．1起重机的工作条件应符合GB9462中的有关规定。
3．2起重机整机的抗倾翻稳定性(包括工作及非工作)应符合GB／T13752中4．3条的有关规定。
3．3起重机应保证在正常工作或开始倾翻时，平衡重不位移、不脱落。
当使用散粒物料作平衡重时应使用平衡重箱，平衡重箱应能通畅排水，而散粒物料不掉落。
3．4起重机出厂时应在明显位置固定产品标牌及生产许可证的标志。
3．5起重机出厂时需提供的随机技术文件应符合GB9462中的有关规定。
3．6使用单位应为起重机建立设备档案，档案应包括：a．每次启用时间及安装地点；b．日常使用保养、维修、变更、检查和试验等记录；c．设备、人身事故记录；d．设备存在的问题和评价。
4结构起重机结构件所使用的材料应符合GB／T13752中5．4．1．1条的规定。
4．1连接4．1．1焊接对主要受力构件的焊缝必须进行质量检查，使其达到设计要求。
4．1．2螺栓、销轴连接4．1．2．1起重视连接使用的螺栓及销轴材料应符合GB／T13752中5．4．2．2条的规定。
4．1．2．2采用螺栓及销轴连接时，应满足GB9462中的有关规定及其使用要求。
房屋建筑工程“塔式起重机”区域安全检查清单一、检查区域：基础区域1、检查项目：基础围栏1）检查内容：1、塔吊基础应设置连续围栏；2、围栏高度不低于1.8米；3、围栏顶部不能做成尖锐状；4、围栏应有门锁;5、塔吊水平封闭应预留人员检查通行的洞口。
2）规范依据：JGJ305-2013：表D-14施工升降机应设置高度不低于1.8m的地面防护围栏，并不得缺损，并应符合使用说明书的要求；2、检查项目：塔吊基础1）检查内容：1、基础应无积水，有排水设施；2、基础杂物应清理干净；3、基础应无沉降、倾斜。
4、塔吊定位应合理。
2）规范依据：JGJ 196-2010：3.1.2 塔式起重机的基础及其地基承载力应符合使用说明书和设计图纸的要求、安装前应对基础进行验收。
合格后方可安装。
基础周围应有排水设施。
3、检查项目：电气安全1）检查内容：1、开关箱：a应采用TN-S接零保护系统；b塔吊电源开关箱与照明灯开关箱应分开；c开关箱应符合相关规范规定。
2）规范依据：JGJ 46-2005：1.0.3建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力机构，必须符合下列规定：1、采用三级配电机构；2、采用TN-S接零保护机构；3、采用二级漏电保护机构。
4、检查项目：结构件1）检查内容：1、严禁采用普通标准节作为预埋节；2、连接螺栓、销轴、紧固件的紧固、连接应符合规范要求；3、底架、标准节应无明显塑性变形、裂纹和严重锈蚀，焊缝应无明显可见的焊接缺陷。
4、高强螺栓连接应按说明书要求预紧，应有双螺母防松措施且螺栓高出螺母顶平面的3倍螺距。
2）规范依据：JGJ 196-2010：2.0.16 塔式起重机在安装前和使用过程中，发现有下列情况之一的，不得安装和使用：（强条）1、结构件上有可见裂纹和严重锈蚀的；2、主要受力构件存在塑性变形的；3、连接件存在严重磨损和塑性变形的；4、钢丝绳达到报废标准的；5、安全装置不齐全或失效的。
塔式起重机安全规程 GB5114-20061主题内容与适用范围本标准规定了建筑用塔式起重机在设计、制造、安装使用、维修、检验等方面的安全技术要求。
本标准适用于各种建筑用塔式起重机(以下简称起重机)。
本标准不适用于汽车式、轮胎式及履带式的塔式起重机。
2引用标准GB5972起重机械用钢丝绳检验和报废实用规范GB5973钢丝绳用楔形接头GB5975钢丝绳用压板GB5976钢丝绳夹GB9462塔式起重机技术条件GB10051．1起重吊钩机械性能、起重量、应力及材料GB10672塔式起重机车轮技术条件GB10673塔式起重机司机室技术条件GB／T13752塔式起重机设计规范ZBJ80012塔式起重机操作使用规程3整机3.1起重机的工作条件应符合GB9462中的有关规定。
3.2起重机整机的抗倾翻稳定性(包括工作及非工作)应符合GB／T13752中4．3条的有关规定。
3.3起重机应保证在正常工作或开始倾翻时，平衡重不位移、不脱落。
当使用散粒物料作平衡重时应使用平衡重箱，平衡重箱应能通畅排水，而散粒物料不掉落。
3.4起重机出厂时应在明显位置固定产品标牌及生产许可证的标志。
3.5起重机出厂时需提供的随机技术文件应符合GB9462中的有关规定。
3.6使用单位应为起重机建立设备档案，档案应包括：a.每次启用时间及安装地点；b.日常使用保养、维修、变更、检查和试验等记录；c.设备、人身事故记录；d.设备存在的问题和评价。
4结构起重机结构件所使用的材料应符合GB／T13752中5．4.1.1条的规定。
4.1连接4.1.1焊接对主要受力构件的焊缝必须进行质量检查，使其达到设计要求。
4.1.2螺栓、销轴连接4.1.2.1起重视连接使用的螺栓及销轴材料应符合GB／T13752中5．4.2.2条的规定。
4.1.2.2采用螺栓及销轴连接时，应满足GB9462中的有关规定及其使用要求。
4.1.2.3采用高强度螺栓连接时，其连接表面应清除灰尘、油漆、油迹和锈蚀。
1 总则1．0．1 为贯彻执行安全生产方针，确保起重吊装作业的安全，制定本规范。
1．0．2 本规范适用于工业与民用建筑施工中的起重吊装作业。
1．0．3 在建筑施工中进行起重吊装作业时，除应符合规范外，尚应符合国家现行有关强制性标准的规定。
2 术语与符号2.1 术语2．1．1 起重吊装作业Crane lifting operations使用起重设备将建筑结构构件或设备提升或移动至设计指定位置和标高，并按要求安装固定的施工过程。
2．1．2 绑扎Fasten建筑结构构件或设备吊装前，用吊索和卡环按起吊规定对其允许吊点处的捆绑。
2．1．3 翻身Turn over建筑结构构件或设备在起吊前将其进行翻转或扶直的过程。
2．1．4 就位Installation建筑结构构件或设备在正式起吊前按吊装工艺要求进入指定位置的状态。
2．1．5 起吊Hoist建筑结构构件或设备的吊装和空中运输过程。
2．1．6 对位Counterpoint建筑结构构件或设备按设计指定位置进行对准搁置的过程。
2．1．7 临时固定Temporary fixation对搁置就位的构件和设备进行的临时性的拉结和支撑措施。
2．1．8 永久固定Permanently校正完成后，按设计要求进行的永久性的联结固定。
2．1．9 起重索Hoistcable吊装作业中所使用的起重绳索。
2．1．10 吊具Spreader拴挂和固定起重绳索的工、机具和配件，如吊索、吊钩、吊梁和卡环等。
2．1．11 绳索破断拉力Pull rope breaking按规定的试验方法把绳索拉断所需要的力。
2．1．12 绳索容许拉力Pull rope allowing绳索在实际工作中允许承受的力。
2．1．13 卷筒钢丝绳牵引力Traction rope reel重物起升后，在卷筒上钢丝绳所产生的拉力。
2．1．14 卷筒钢丝绳牵引速度Traction rope reel speed重物起升后，起重钢丝绳在卷筒上每分钟缠绕的米数。
房屋建筑工程：塔式起重机起重力矩规定起重量与相应幅度的乘积为起重力矩，过去的计量单位为TM，现行的计量单位为KNM，1TM等于10KNM。
额定起重力矩量是塔式起重机工作能力的最重要参数，它是防止塔机工作时重心偏移，而发生倾翻的关键参数。
由于不同的幅度的起重力矩不均衡，幅度渐大，力矩渐小，因此常以各点幅度的平均力矩作为塔机的额定力矩。
塔式起重机的起重量随着幅度的增加而相应递减，因此，在各种幅度时都有额定的起重量，不同的幅度和相应的起重量连接起来，就绘制成起重机的性能曲线图，使操作人员一看明了不同幅度下的额定起重量，防止超载。
一般塔式起重机可以安装几种不同的臂长，每一种臂长的起重臂都有其特定的起重曲线，不过差别不大。
为了防止塔机工作时超力矩而发生安全事故，所有塔机都安装了力矩限位器，其工作原理是当力矩增大时，塔尖的主肢结构会发生弹性形变而触发限位开关动作，力矩限制器也装有多个限制开关，达到额定力矩之后，不仅起升不能动作，小车也不能向外变幅。
另外，当达到80%额定力矩之后，小车自动切断高速，只能慢速向前，防止因惯性而超力矩。
