铁路线路防护栅栏(通线[2012]8001)通用参考图 32

目录第一章编制依据和原则 (1)1.1编制依据 (1)1.2编制原则 (1)第二章工程概况 (1)2.1工程地点 (1)2.2工程内容 (2)2.3工程特点 (2)2.4工期安排 (2)2.5总体要求 (2)第三章设计情况及主要工程数量 (2)3.1设计情况 (2)3.2主要工程量 (3)第四章施工总体安排 (4)4.1组织机构 (4)4.2预制场地设置 (5)4.3预制场管理区域划分及任务分配 (5)第五章管理人员及劳动力组织 (6)第六章施工机械及材料配备表 (7)第七章施工工艺流程及施工方法 (9)7.1预制构件 (9)7.1.1施工工艺流程 (9)7.1.2钢筋工程 (9)7.1.3模具施工 (10)7.1.4混凝土工程 (10)7.2安装施工 (12)7.2.1材料要求及准备 (12)7.2.2施工工艺和方法 (13)7.2.3线路封闭技术要求及方法 (14)7.2.4施工的质量控制 (15)第八章质量保证措施 (16)8.1.质量目标 (16)8.2.质量管理机构 (16)8.3.质量保证体系及措施 (16)8.3.1质量保证体系 (16)8.3.2保证工程质量的措施 (19)第九章工期保证措施 (20)9.1工期保证组织机构 (20)9.2工期控制措施 (21)第十章安全保证措施 (22)10.1安全管理组织机构 (22)10.1.1人员配置 (22)10.1.2安全管理职责 (22)10.2安全生产责任制 (23)10.3安全生产保证措施 (24)第十一章环境保护措施 (26)11.1环境保护管理机构 (26)11.2施工环境保护内容及措施 (28)第十二章文明施工保证措施 (29)第一章编制依据和原则1.1编制依据1、铁路线路防护栅栏施工设计图[通线【（2012）8001】；2、客货共线铁路路基工程施工技术指南（TZ202-2008）；3、铁路路基工程施工质量验收标准（TB 10414-2003 J285-2004）；4、铁路混凝土工程施工技术指南【2010】241号；5、铁路混凝土工程施工质量验收标准（TB10424-2010）；6、铁路混凝土结构耐久性设计规范（TB10005-2010）；7、铁路工程测量规范（TB10101-2009）；8、新建***铁路路基设计图纸；9、新建***铁路Ⅰ标实施性施工组织设计；10、设计单位相关施工技术要求、设计交底等相关文件；11、现场调查的相关资料。

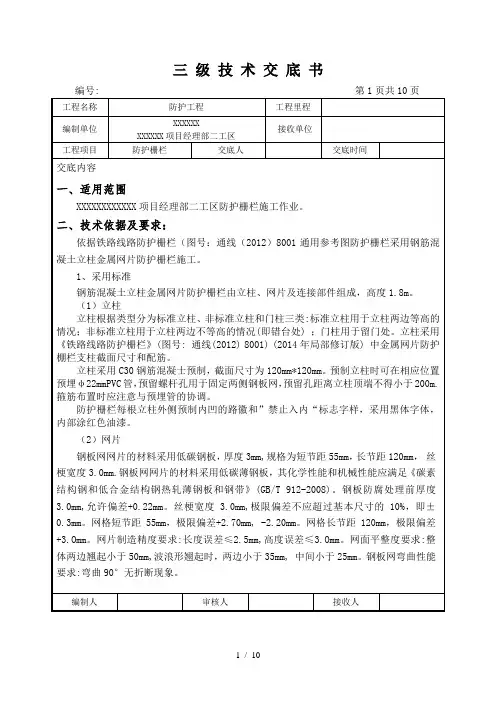

技术交底记录表注：此表写不下可用附页。

技术交底记录（附页1）技术交底记录（附页2）2.0mm；内部钢丝采用HPB235Φ4.0mm高线钢丝冷拔加工，规格上抛网70mm*150mm(Φ4.0mm)。

三、立柱基础一般土质地段，地基承载力≥100kPa，防护栅栏立柱基础采用80*60*90cm。

埋入立柱时，应严格控制好位置，定位后，用C25混凝土浇注，并保证立柱横向不移位，竖向要垂直，待基础混凝土强度到达强度70%后方可撤除支撑。

技术交底记录（附页3）四、钢筋混凝土防护栅栏施工工艺及技术规定1．施工工艺防护栅栏施工工艺图.2.技术规定及注意事项脱模时混凝土强度不得低于设计强度旳70%；出厂时，混凝土强度不得低于设计强度旳80%。

立柱及门柱截面边长误差≤2.5mm，高度误差≤10mm，立柱中预留孔位误差≤2.0mm。

牛脚支撑及其上块状卡销旳位置及尺寸误差≤3.0mm。

上槛、下槛、栏片和柱帽旳各部分尺寸误差均应≤2.0mm。

技术交底操作人员签名单技术交底记录（附页4）技术交底记录（附页5）技术交底记录（附页6）6.线路封闭措施桥头封闭：对易攀爬进入墩顶旳桥梁，在高度低于3m旳矮墩处应设栅栏封闭。

防护栅栏构造与路基地段相似；桥头两端按包绕桥台全封闭。

涵洞封闭：对于路堑式涵洞、低矮（净空＜2.0m）旳涵洞原则上采用栅栏上绕涵洞全封闭；防护栅栏应从涵顶通过，放线时应先满足涵顶宽度规定，使涵顶防护栅栏距涵洞两侧等距，两侧应保持相似角度。

对于净空＞2.0m填土高度＞2.5m旳，由涵洞顶帽下缘至防护栅栏立柱间用钢筋混凝土加高翼墙，保证防护高度到达2.7m以上，宽度为18cm，详见“防护栅栏涵洞封闭参照图”。

见下图。

排水沟封闭：防护栅栏跨越水沟等设施时，下部应设篦子封闭，详见“防护栅栏跨越水沟安装示意图。

”技术交底记录（附页7）技术交底记录（附页8）。

防护栅栏施工方案1.编制依据1）铁路线路防护栅栏施工设计图[通线（2012）8001]；2）《高速铁路路基工程施工质量验收标准》[TB10751-2010]；3）《高速铁路路基工程施工技术指南》；4）黎湛电气化改造工程站前施工组织设计；5）设计单位相关施工技术要求、设计交底等相关文件；6）本公司所拥有的施工经验、设备资源、技术力量等。

2.工程概况根竹站（含）至玉林站（含），里程为K86+200至K231+300，共145.1正线公里。

防护栅栏施工采用预制场集中预制，施工现场安装预制件的施工方式。

3.防护栅栏设计情况及主要工程量本标段防护栅栏高度统一采用1.8m形式，防护栅栏单元长度根据现场实际情况选用3.0m、1.59m、1.15m三种形式；防护栅栏由立柱、上槛、下槛、拦片、桩冒构件现场拼装组成。

其中地面纵坡小于6°地段，采用防护栅栏长度3m，地面纵坡在6°~ 12°地段，采用防护栅栏长度1.59m，地面纵坡在12°~ 36°地段，采用防护栅栏长度1.15m，各构件采用C30混凝土预制。

表1-1 防护栅栏工程数量表4.小型构件预制工期计划防护栅栏预制计划工期：2016年4月15日～2016年7月20日；防护栅栏安装计划工期：2016年5月10日～2016年8月30日。

附图-01《栅栏施工工期时间横道图》5.施工总体安排5.1.预制场地建设防护栅栏预制厂安排在对应铁路里程为K135+800的一处空旷场地，占地面积3000平方米。

主要设有、生产区、钢筋加工区、存料区、成品存放区。

5.1.1生活区建设工人住宿区采用租住民房，每人住宿面积不低于3平方米。

5.1.2.生产区建设生产区主要分钢筋加工区、构件生产区，厂区内采用10cm厚C20混凝土进行硬化处理，顶面采用彩钢顶棚进行封闭。

钢筋加工区共计440平方米，其中存料200平方米，加工、生产区240平方米。

技术交底书技术交底书技术交底书附件：技术交底书4.2安装技术要求柱、上槛、下槛及柱帽，运输中应有保护措施，可与其间夹草席、稻草、锯末或其他缓冲防震材料，竖向堆码层数不超过五层，高度不超过600mm。

金属网片及连接构件应采取有效的包装保护，防止磕碰。

钢筋混凝土栏片应竖向安排放置，其中夹缓冲材料，以防碰伤。

防护栅栏安装时，应先将立柱定位固定，待浇筑的混凝土基础强度达到设计的80%以上后，在安装下槛、栏片、上槛及柱帽，安装后上、下槛与栏片的间隙应采用C30细料混凝土或M30水泥砂浆灌满形成牢固整体，固定后不得出现栏片晃动现象。

所有连接螺栓均采用防盗设计，有螺杆、螺帽、防盗垫圈组成，安装及拆卸需有专门工具，根据不同连接点的厚度，选用图集中不同尺寸的防盗螺栓，螺帽拧紧固定后螺栓头部采用焊机现场电焊固定，防止螺帽松动。

矩管边框与连接板、网片钢丝与钢板、网片钢丝与矩管边框的焊接宜采用电阻焊，如用钎焊，应选用合适的焊条，使其变型最小，焊接后应清理焊渣。

对焊接产生的变形，应进行平整处理。

为保证网片自身有足够强度，网片钢丝焊接点强度应大于1KN，焊接点脱落数小于4%。

5.线路封闭技术要求及方法防护栅栏安装要做到“严、直、齐、美”，线路封闭严实，不留有间隙；沿线路方向顺直，不忽远忽近；防护栅栏顶端与下端纵向过渡平滑整齐，不忽高忽低；要求整体效果美观，避免给人凌乱感觉。

安装前应清理场地，下槛下部地面应平整、夯实，保证两侧排水不受影响。

栅栏底部距离地面高度不应大于5cm。

防护栅栏安装时，应对栅栏两侧地面进行平整压实，当栅栏设置为坡地或栅栏两侧存在高差时，应将栅栏两侧各2m范围内的高出部分进行平整，两侧地面应平齐等高且不高于栅栏下槛底部，以附图：护栅栏结构示意图防护栅栏组成刺滚笼栅栏门排水沟封闭地面间隙封闭与桥头段衔接桥头封闭示意图铁路设备封闭方法。

编号：JQ4-ZT21-LJ-16路基防护栅栏作业指导书2012年08月01日发布2012年09月01日实施中铁二十一局集团有限公司中南项目经理部编号:JQ4-ZT21- LJ-16路基防护栅栏作业指导书单位：屮铁二I••局集团中南项目经理部编制：_______________________________审核：_______________________________批准：________________________________2012年08月01日发布2012年09月01日实施中铁二十一局集团有限公司津秦客运专线项目经理部路基防护栅栏作业指导书1•编制依据1）铁路线路防护栅栏施工设计图［通线（2012） 8001］；2）新建铁路天津至秦皇岛铁路客运专线路基设计工点图；3）《高速铁路路基工程施工质量验收标准》［TB10751-2010］；4）《高速铁路路基工程施工技术指南》；2.适用范围适用于津秦铁路客运专线路基防护栅栏工程施工。

2•作业准备2. 1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。

明确路基栅栏防护工程施工工艺、操作要点和相应的工艺标准，指导、规范路基防护栅栏工程施工。

制定施工安全保证措旋，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后上岗。

2. 2外业技术准备施工作业中所涉及的各种外部技术数据收集。

平整场地，清除障碍物。

测量放线，定出控制轴线、打桩场地边线并标识。

3•防护栅栏设计情况本标段防护栅栏高度统一采用2. 7m形式，防护栅栏单元长度根据现场实际情况选用3.0叭1.59叭1.15m三种形式；防护栅栏由立柱、上槛、下槛、拦片、桩冒构件现场拼装组成。

其中地面纵坡小于6。

地段，采用防护栅栏长度3m,地面纵坡在6。

~ 12。

地段, 采用防护栅栏长度1.59m,地面纵坡在12° ~ 36°地段，采用防护栅栏长度1.15m,各构件采用C30混凝土预制。

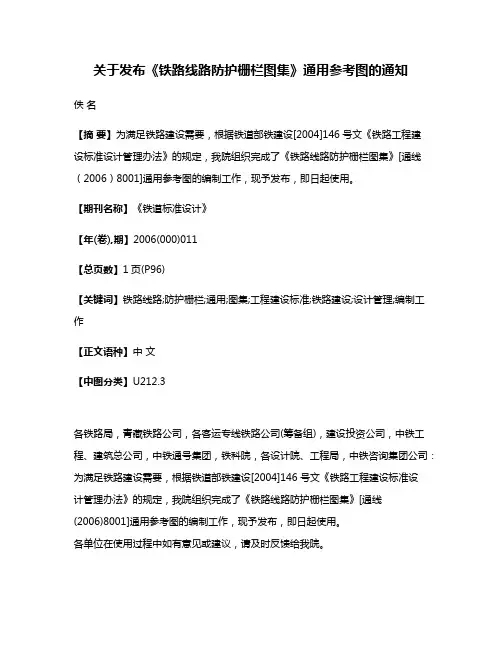

关于发布《铁路线路防护栅栏图集》通用参考图的通知
佚名
【摘要】为满足铁路建设需要，根据铁道部铁建设[2004]146号文《铁路工程建
设标准设计管理办法》的规定，我院组织完成了《铁路线路防护栅栏图集》[通线（2006）8001]通用参考图的编制工作，现予发布，即日起使用。

【期刊名称】《铁道标准设计》
【年(卷),期】2006(000)011
【总页数】1页(P96)
【关键词】铁路线路;防护栅栏;通用;图集;工程建设标准;铁路建设;设计管理;编制工作
【正文语种】中文
【中图分类】U212.3
各铁路局，青藏铁路公司，各客运专线铁路公司(筹备组)，建设投资公司，中铁工程、建筑总公司，中铁通号集团，铁科院，各设计院、工程局，中铁咨询集团公司：为满足铁路建设需要，根据铁道部铁建设[2004]146号文《铁路工程建设标准设
计管理办法》的规定，我院组织完成了《铁路线路防护栅栏图集》[通线(2006)8001]通用参考图的编制工作，现予发布，即日起使用。

各单位在使用过程中如有意见或建议，请及时反馈给我院。

技术交底纪要SDTJ－标段工程项目：编号：记录者：（签字）交底者：（签字）技术负责：（签字）技术部门：（盖章）日期：交底记录体字体，字高140mm，字间距300mm，内部涂红色油漆。

6）刺丝滚笼采用刀片刺绳绕圈后相邻两圈每隔120°采用刺死连接卡固定，张开后形成蛇腹网状，闭合后刀片刺绳圈径50cm，张开后每交叉圈安装间距20cm，直径不小于45cm。

防护栅栏下槛下部与地面间隙采用C25混凝土封闭，封闭宽度18cm，高度随地面坡度进行变化。

两侧与立柱齐平，埋入地面深度不小于0.3m。

每个立柱单元中心处于地面处留置Φ100泄水孔。

防护栅栏安装效果图1.防护栅栏预制①预制厂的规划预制厂的建设将严格按照项目质量管理体系及质量验收标准执行。

专门开辟场地进行防护栅栏的预制。

预制厂要求有原材料堆码区（原材料堆码区要求有遮阳防雨棚，防止原材料淋雨）。

钢筋加工区，半成品钢筋存放区，混凝土搅拌区，预制件振捣作业区，预制构件成品堆码区，废品区。

要求各厂区场地大小满足材料存放要求。

②钢筋加工钢筋由项目部物资部统一供应。

钢筋加工严格按照设计图纸绑扎，钢筋型号规格及布置形式满足设计要求，防护栅栏预制构件小，加工时绑扎扎丝统一朝向构件内部，避免漏筋形成锈点。

加工完成后根据构件类型及型号分开存放。

③模板工程模板结构尺寸按照设计图纸标示尺寸进行购置，新模板进场必须进行结构尺寸的验收，验收合格后方可用于正式生产。

模板用于生产时拼缝严密不漏浆，清理干净，并均匀涂刷隔离剂。

立柱、上槛等需预埋螺栓及预留预留孔。

④混凝土拌制当由工班自行拌制时，现场必须有滚筒搅拌机，砂石料及拌合用水的称量设备，配合比标示牌。

混凝土拌合时严格按照配比进行，实验室每批次负责制作试件一组留待检测，过程中随机抽检混凝土拌合质量。

⑤混凝土浇筑混凝土浇筑前预制厂负责人必须通知管段技术人员及监理工程师进行验收，现场检查钢筋绑扎质量。

钢筋与模板之间采用小型水泥垫块支垫防止钢筋贴模板导致的漏筋。

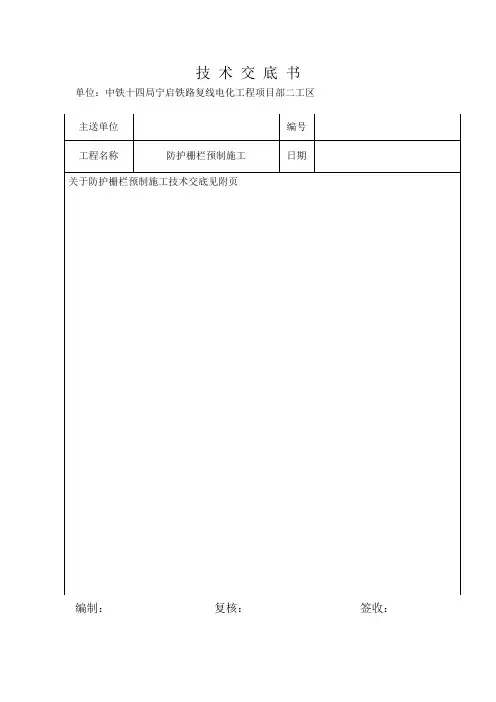

技术交底书单位：中铁十四局宁启铁路复线电化工程项目部二工区编制：复核：签收：防护栅栏预制施工技术交底一、技术依据及要求：依据铁路线路防护栅栏（图号：通线（2012）8001通用参考图铁路线路防护栅栏。

施工范围K53+568～K99+650段全长46.082km，防护栅栏施工长度为92.164km（双侧）。

采用标准钢筋混凝土防护栅栏由立柱、上槛、下槛、栏片、柱帽、刺丝滚笼等构件组成。

①立柱立柱截面尺寸分180mm*180mm，两侧设置100mm的长牛腿支撑，以便搭接下槛。

防护栅栏的起点、终点或与其他结构物连接时，单侧设置牛腿。

②上槛下槛上槛高125mm，宽180mm，分端部及中间两种形式，分别用于防护栅栏起终点位置，其下部有向下开口的卡槽，卡槽深度为20mm。

下槛宽180mm，2.2m高防护栅栏下槛高度175mm，1.8m高防护栅栏下槛高155mm。

下槛上部有向上的卡槽，深度10mm。

③栏片每单元含1-2片栏片，通过上下槛卡槽固定。

2.2m高防护栅栏栏片高度为1495mm，2.2m高防护栅栏栏片肋柱下部1.0m间隙宽度为105mm，上部间隙为120mm，中间设置100mm渐变段，1.8m高防护栅栏栏片间隙宽度为120,mm。

④柱帽柱帽截面尺寸为180mm*180mm，高度为150mm，中间预留螺栓孔，用于立柱顶部及台阶过渡处前后上槛间链接，拼装后螺栓孔用C30混凝土封填。

二、防护栅栏预制施工工艺及技术要求钢筋混凝土立柱、上下槛、栏片及柱帽均采用塑料模具集中在拌合站预制场预制，自然保湿养护或者湿养。

表面均应光滑平整，不得有麻面、掉皮。

脱模时，混凝土强度不得低于设计强度的70%；出厂时，混凝土强度不得低于设计强度80%。

1、制造工艺2、技术要求2.1施工准备：振动台开启前，先检查线路是否存在破皮、漏电现象，在振动台表面，存料斗的表面涂刷一层脱模油，用水湿润存料斗的表面，检查栏杆静停区的地面是否水平，整齐一致。

三级技术交底书工程名称桥梁工程工程里程编制单位XXXXXXXXXXXX项目经理部二工区接收单位工程项目防护栅栏交底人交底时间交底内容二、防护栅栏线路封闭方法1、防护栅栏安装需做到“严、直、齐、美”线路封闭严实，不留有间隙；沿线路方向顺直，不忽远忽近；防护栅栏顶端与下端纵向过渡平滑整齐，不忽高忽低；要求整体效果美观，避免给人零乱感觉，安装应清理场地，下槛下部地面应平整、夯实，保证两侧排水不受影响。

栅栏底距离地面高度严禁大于10cm。

不满足时，必须进行回填处理。

当防护栅栏设置位置为坡地或栅栏两侧地面存在高差时，应采取措施，保证栅栏达到有效防护高度。

2、桥头封闭防护栅栏设置于用地界内0.5m处时，应从桥台下包围锥体封闭线路；钢筋混凝土立柱金属网片防护栅栏设置于路肩上时可连接至桥头栏杆处。

3、矮墩旱桥地段封闭早桥墩身露出地面高度(地面至墩顶U型槽底)≤3m的矮墩地段，线路两侧应设置防护栅栏，棚栏形式应与相邻路基地段相同，并应与相邻路基两侧防护栅栏顺接，沿线路纵向设置于用地界内0.5m处，直至墩身露出地面高度>3m时于桥下横向封闭。

4、涵洞封闭防护栅栏应从涵顶通过，放线时应先满足涵顶宽度要求，使涵顶防护栅栏距涵洞两侧等距，两侧应保持相同角度。

编制人审核人接收人工程名称桥梁工程工程里程编制单位XXXXXXXXXXXX项目经理部二工区接收单位工程项目防护栅栏交底人交底时间交底内容5、排水沟封闭防护棚栏跨越水沟等设施时，下部应采用混凝土篦子或钢板网等封闭网封闭，封闭网间隙不得大于10cm,并应根据排水流量等进行设计，设计时应考虑防止杂草等物可能堵塞封闭网等因素。

6、其他封闭放线遇到建筑物、铁路设备及用地界宽度发生变化等情况时，应采用直角拐弯形式封闭，建筑物、设备等应根据实际情况选择放入防护栅栏以内或者以外，车站、货场、正线与支线交汇物、等处防护拥栏应保证开口位置距封闭处200m以上。

编制人审核人接收人工程名称桥梁工程工程里程编制单位XXXXXXXXXXXX项目经理部二工区接收单位工程项目防护栅栏交底人交底时间交底内容三、施工工艺及运输要求1、立柱、门柱、钢筋混凝土防护栅栏均采用模具工厂化集中预制，自然养护或水养。

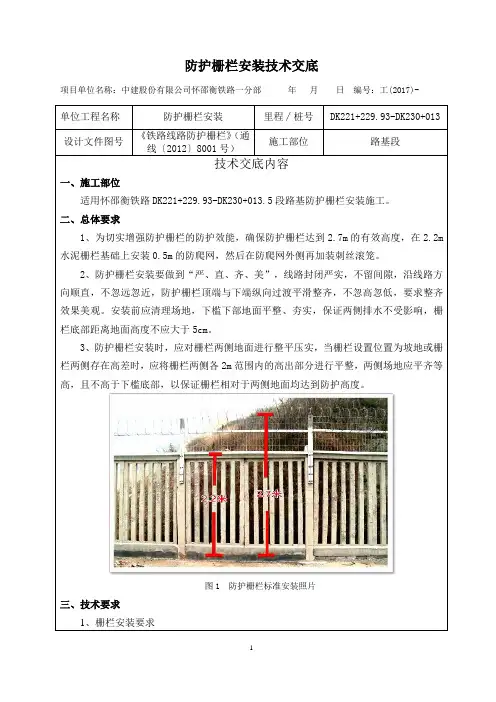

防护栅栏安装技术交底项目单位名称：中建股份有限公司怀邵衡铁路一分部年月日编号：工(2017)-单位工程名称防护栅栏安装里程∕桩号DK221+229.93-DK230+013设计文件图号《铁路线路防护栅栏》（通线〔2012〕8001号）施工部位路基段技术交底内容一、施工部位适用怀邵衡铁路DK221+229.93-DK230+013.5段路基防护栅栏安装施工。

二、总体要求1、为切实增强防护栅栏的防护效能，确保防护栅栏达到2.7m的有效高度，在2.2m 水泥栅栏基础上安装0.5m的防爬网，然后在防爬网外侧再加装刺丝滚笼。

2、防护栅栏安装要做到“严、直、齐、美”，线路封闭严实，不留间隙，沿线路方向顺直，不忽远忽近，防护栅栏顶端与下端纵向过渡平滑整齐，不忽高忽低，要求整齐效果美观。

安装前应清理场地，下槛下部地面平整、夯实，保证两侧排水不受影响，栅栏底部距离地面高度不应大于5cm。

3、防护栅栏安装时，应对栅栏两侧地面进行整平压实，当栅栏设置位置为坡地或栅栏两侧存在高差时，应将栅栏两侧各2m范围内的高出部分进行平整，两侧场地应平齐等高，且不高于下槛底部，以保证栅栏相对于两侧地面均达到防护高度。

图1 防护栅栏标准安装照片三、技术要求1、栅栏安装要求钢筋混凝土防护栅栏由立柱、上槛、下槛、栏片、柱帽、防爬网及刺丝滚笼构件组成，现场拼装。

每单元（相邻两立柱中心距离）长度分为3.0m，1.59m和1.15m三种。

地面纵坡小于6°地段，防护栅栏单元长度3m，6°~12°地段防护栅栏单元长度1.59m，12°~36°斜坡地段防护栅栏单元长度1.15m.各构件均采用C30钢筋混凝土预制。

图2 平缓地段防护栅栏安装示意图图3 陡坡地段防护栅栏安装示意图2、基础基础地基承载力≥100KPa，抵抗侧向应力≥60KPa。

基础采用C25混凝土浇筑。

2.2m 高防护栅栏基础尺寸采用600×800×900mm，斜坡地段防护栅栏基础尺寸采用600×600×900mm。

附件：兰新铁路第二双线甘青段线路防护栅栏设计原则一、设计依据1、2012年4月铁道部经济规划研究院发布的《铁路线路防护栅栏》（图号：通线（2012）8001）和2012年9月发布的《高速铁路桥下防护栅栏》（图号：通线（2012）8002）；2、2013年3月13日《铁道部工程设计鉴定中心关于新建兰新铁路第二双线甘青段线路防护栅栏变更设计的复函》（鉴线函【2013】142号）。

3、2013年5月20日《兰新铁路甘青有限公司关于兰新第二双线墩高3m及以上旱桥桥下防护栅栏设置方案意见的函》（兰新铁工程函【2013】184号）。

二、布置原则（一）防护栅栏采用型式1、本段正线防护栅栏除特别说明地段外全部采用2.2m高钢筋混凝土防护栅栏加0.5m刺丝滚笼。

2、铁路桥梁墩高3m以下旱桥地段采用防护栅栏（通线（2012）8001）进行线路封闭，防护栅栏设置型式与路基段相同。

3、铁路桥梁墩高3m及以上旱桥地段采用防护栅栏（通线（2012）8002）进行线路封闭，其中城镇、村庄等人口密集地段的高架桥下采用1.8m高钢筋混凝土立柱金属网片防护栅栏。

（二）布置原则1、声屏障设置地段考虑到本线设置声屏障的地段均为人口稠密地区，且路基段声屏障均设置于路肩上，为安全计同时减少防护栅栏投资，本次设计考虑在设置声屏障的路基段采用1.8m高钢筋混凝土立柱金属网片（通线（2012）8002）加0.5m刺丝滚笼防护栅栏，为安全计2.2m高钢筋混凝土防护栅栏加0.5m刺丝滚笼对应声屏障设置起终点各伸入不小于10m。

2、兰新第二双线与既有铁路近距离并行地段兰新第二双线与既有铁路近距离并行地段，紧邻既有线侧采用1.8m高钢筋混凝土立柱金属网片（通线（2012）8002）加0.5m刺丝滚笼防护栅栏，外侧采用2.2m高钢筋混凝土防护栅栏加0.5m刺丝滚笼。

至两线分岔地段，按通用参考图中两线交叉的情况设置防护栅栏；当既有栅栏达不到高速铁路栅栏标准时，自交叉点封闭处沿既有线方向延伸至50m以外范围内既有栅栏拆除更换为与兰新二线设置型式相同的防护栅栏并与既有栅栏顺接；未设栅栏的既有铁路分岔地段，防护栅栏自交叉点封闭处沿既有线延伸至200m外。
