实验三：识别三极管一.实验目的1）了解三极管的分类方法；2）知道三极管的命名方法；3）掌握三极管的管脚检测；4）知道三极管电流分配关系的测量；5）知道三极管输入输出特性曲线的测量。
二.实验设备1）交流信号源、直流稳压电源、双踪示波器、数字万用表；2）三极管（9013,9012,3DG6,3DG6,8050,8055），电阻若干等。
三.实验要求1）查阅有关技术资料、网络资料及电子学科工具书，查集成运放的性能参数；2）识读与测试电路中相关的元器件的引脚和判断器件的好坏；3）使用仿真电路软件PROTEUS进行电路的仿真，验证其原理；4）焊接设计的电路，并调试成功，对电路所出现故障进行原因分析及排除；5）撰写实验报告。
6）小组合作。
各小组学习情况记录：专业班别成员姓名学号负责的工作自评分组内评分组长组员1组员2组员3组员4四.实验项目第一部分 三极管的识别及工作原理一、三极管的外形、结构及工作原理1. 通过资料阅读、网络搜索等手段，了解三极管的外形和结构，以及它们在现代工业和科学研究等领域的重要作用，填入自制的表格。
2.学习三极管的结构与符号，写出结构图中序号的名称，根据结构图说明三极管的工艺特点（内部条件），并画出NPN 和PNP 三极管的符号。
（1） ；（2） ；（3） ；（4） ； （5） ；（6） ；（7） ；（8） ； 三极管的工艺特点（内部条件）：三极管的符号：3. 电路中常用的三极管种类很多，具体的分类情况如下图，查阅资料，填写下图。
晶体三极管分类按材料 极性分按工艺分按功率分 按工作频率分按功能用途分N P N （1）（2）（4） （7）（5） （8） （6）（3）P N P（1）（4） （7） （5）（8） （6）（3）（2）图1 NPN 三极管结构简图图2 PNP 三极管结构简图4. 不同的国家和地区，对三极管的命名方法是不一样的，查阅资料，填写下面表格，补充归纳三极管命名方法。
表一：国产半导体分立器件型号命名法（场效应管、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）第一部分第二部分第三部分第四部分第五部分符号意义符号意义符号意义意义2 二极管A N型锗材料P 普通管用数字表示序号用汉语拼音字母表示规格号B P型锗材料V 微波管C N型硅材料W 稳压管D P型硅材料 C 参量管3 三极管A PNP型锗材料Z 整流管B NPN型锗材料L 整流堆C PNP型硅材料S 隧道管D NPN型硅材料N 阻尼管示例：3 D G 6 CU 光电器件K 开关管T半导体晶闸管（可控整流器）X 低频小功率管G 高频小功率管D 低频大功率管A 高频大功率管Y 体效应器件B 雪崩管J 阶跃恢复管CS 场效应管BT 半导体特殊器件FH 复合管PIN PIN型管JG 激光器件注：场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分。
实验二极管和三极管的识别与检测一、实验目的1•熟悉晶体二板管、三段管的外形氏引脚识别方法。
2•熟悉半导体二枕管和三:枕管的类别、型号尺主要性能参數。
3•学握用万用表判别二枕管和三枕管的牧性氏其性能的好坏。
二、实验仪踣1.万用衰2.不同规格、类型的半导体二枚管和三牧管若干。
三、实验步骤及内容1•利用万用表测试晶体二机俊(1)鉴别正负檬性机械万用裘此其欧姆档的内部等效电路如图所示。
图中E为裘內电源，r为等效内阻，1为被测回路中的实际电流。
由图可见，黑表笔接表內电源的正端，红表笔接裘内电源的负端。
将万用表欧姆档的量程拨到RxlOO或/?X1K档, 并将两表笔分别接到二枕管的两端如图所示，即红表笔接二枕管的负枕，而黑表笔接二•枚管的正枳，则二枚管处于正向偏虽状态，因而呈现出低电阻，此时万用表指示的电沮通常小于几千欧。
反之，若将红裘笔接二枕管的正牧，而黑表笔接二枕管的负段，则二枚管被反向偏虽，此时万用表指示的电阻值将达几百千欧。
电阻大(2)测试性能将万用表的黒表笔接二牧管正枕，红丧笔接二裤管员枕，可测得二枕管的正向电阻，此电阻值一般在几千欧以下为好。
通常要求二枕管的正向电阻愈小愈好。
将红表笔接二牧管正牧，黑表笔接二牧管负秋，可测出反向电阻。
一般要求二枕管的反向电阻应大于二百千欧以上。
若反向电阻太小，则二裤管失去单向导电作用。
如杲正、反向电阻都为无穷大，裘明管于巳断路；反之，二者都为零，丧明管于短路。
2.利用万用表测试小功率晶体三极管(0判定基枕和管子类型由于基枕与发射牧、杀积与褒电枚之间，分别是两个PN结，而PN结的反向电阻債很大，正向电阻值很小，闵此，可用万用裘的7?xlOO或Rx\K档进行测试。
先将黑表笔接晶体管的某一枚，然后将红表笔先后接其余两个枚，若两次测得的电阻都很小，则黑表笔接的为NPN型管子基枕，如图所示，若测得电阻都很大，则黑表笔所接的是PNP型管子的基枚。
若两次测得的阻值为一大一小，则黑表笔所接的电枚不爱三枕管的基枕，应另接一个电枚重新测量，以使确定管子的基枚。
实验一、晶体二极管、三极管的识别和检测一、实训目的1.学会使用指针式万用表测定并判断二极管、三极管的管脚与管子的好坏。
2.学会测定常用二极管、三极管的工作特性。
二、实训电路和工作原理1.二极管好坏的判断指针式万用表的“*”端（黑棒）为电流流出端，在测量电阻时黑棒极性为正，红棒极性为负，（参见图1.1）（万用表内部为多个电阻并联与调零电位器构成的组合电路，此处仅为示意图）。
用万用表测二极管时，通常将电阻档拨到R ×100或R ×1k 档。
一般二极管的正向（如图中（a ））电阻为几百欧，反向（如图中（b ））电阻为几百千欧。
若二极管正向电阻很小，表明二极管内部已短路。
若正反向电阻都很大，则表明二极管内部已断路。
2.三极管好坏的判断1）检测PNP 型三有极管：用指针式万用表的R*1K 档，分别测量三极管的集电结的反向电阻跟正向电阻和发射结的反向电阻跟正向电阻。
将集电结跟发射结的正反向电阻比较，如果集电结，发射结的反向电阻小于正向电阻，且集电结跟发射结的正向电阻相等，则该PNP 型三极管正常。
2）检测NPN 型三极管：用指针式万用表的R*1K 档，分别测量三极管的集电结的反向电阻跟正向电阻和发射结的反向电阻跟正向电阻。
将集电结跟发射结的正反向电阻比较，如果集电结，发射结的反向电阻大于正向电阻，且集电结跟发射结的正向电阻相等，则该NPN 型三极管正常。
3.二极管性能的测定图1.2为二极管性能测试电路。
图中R 为限流电阻，R=200Ω。
图1.1 应用指针式万用表测试二极管xR4.三极管输出特性的测试1）三极管的输出特性是指在基极电流B i 一定的条件下，()C CE i f u =的关系。
其测试电路如图1.3所示。
2）NPN 三极管9013主要参数： 集电极最大功率 /CM P mW 400 集电极最大电流 /CM I mA 500mAi/V/图1.3 二极管伏安特性曲线集电极-发射极击穿电压 ()/CEO BR U V 25 集电极-发射极穿透电流 /C E O I m A 0.5 集电极-发射极饱和电压 ()/CE sat U V 0.6 截止频率 /T f M H z 150 电流放大倍数 β 64～144 三、实训设备1.电源与仪器：直流可调稳压电源、直流电源、电压表、毫安表、微安表（或万用表的A u 档）、万用表。

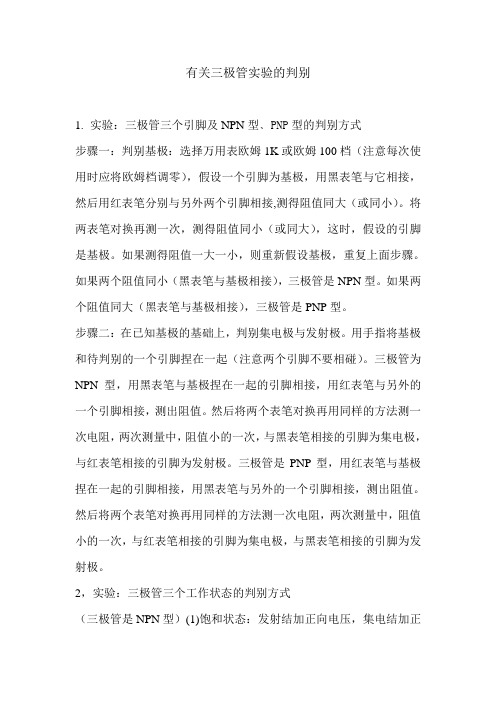

有关三极管实验的判别1.实验：三极管三个引脚及NPN型﹑PNP型的判别方式步骤一：判别基极：选择万用表欧姆1K或欧姆100档（注意每次使用时应将欧姆档调零），假设一个引脚为基极，用黑表笔与它相接，然后用红表笔分别与另外两个引脚相接,测得阻值同大（或同小）。
将两表笔对换再测一次，测得阻值同小（或同大），这时，假设的引脚是基极。
如果测得阻值一大一小，则重新假设基极，重复上面步骤。
如果两个阻值同小（黑表笔与基极相接），三极管是NPN型。
如果两个阻值同大（黑表笔与基极相接），三极管是PNP型。
步骤二：在已知基极的基础上，判别集电极与发射极。
用手指将基极和待判别的一个引脚捏在一起（注意两个引脚不要相碰）。
三极管为NPN型，用黑表笔与基极捏在一起的引脚相接，用红表笔与另外的一个引脚相接，测出阻值。
然后将两个表笔对换再用同样的方法测一次电阻，两次测量中，阻值小的一次，与黑表笔相接的引脚为集电极，与红表笔相接的引脚为发射极。
三极管是PNP型，用红表笔与基极捏在一起的引脚相接，用黑表笔与另外的一个引脚相接，测出阻值。
然后将两个表笔对换再用同样的方法测一次电阻，两次测量中，阻值小的一次，与红表笔相接的引脚为集电极，与黑表笔相接的引脚为发射极。
2，实验：三极管三个工作状态的判别方式（三极管是NPN型）(1)饱和状态：发射结加正向电压，集电结加正向电压（V>0，V bc>0时）be(2)放大状态：发射结加正向电压，集电结加反向电压（V>0，V bc<0时）be（3）截止状态：发射结加反向电压，集电结加反向电压（V<0，V bc<0be时）（三极管是PNP型）(1)饱和状态：发射结加正向电压，集电结加正向电压（V<0，V bc<0时）be(2)放大状态：发射结加正向电压，集电结加反向电压（V<0，V bc>0时）be（3）截止状态：发射结加反向电压，集电结加反向电压（V>0，V bc>0be时）。
实验三二极管、三极管的识别与检测一、实验目的1、了解二极管、三极管类型、处观和相关标识2、掌握用万用表检测二极管的极性3、掌握用万用表判别三极管的管型和每个管脚二、实验原理1、二极管的判断1）二极管的分类及命名按材料分：锗二极管、硅二极管、砷化镓二极管等按结构分：点接触型和面接触型按工作原理分：隧道、雪崩、变容二极管等按用途分：检波、整流、开关、稳压、钳位、发光二极管等命名规则：根据国家标准，半导体二极管的型号由五个部分组成：第一部分用数字2表示二极管第二部分用字母表示材料和极性：A-N型锗材料B-P型锗材料C-N型硅材料D-N型硅材料E-化合物材料P－普通管W－稳压管Z－整流管L－整流堆K－开关管A：N型锗材料B：P型锗材料C：N型硅材料D：P型硅材料第三部分用字母表示类型：P：普通管，V：微波管，W：稳压管，C：参量管，Z：整流管，L：整流堆，S：隧道管，N：阻尼管，U：光电器件，K：开关管，B：雪崩管第四部分用数字表示序号第五部分用字母表示规格2）二极管的判别利用万用表根据二极管正向导通反向不导通的特性即可判别二极管的极性；指针式万用表两根表笔加在二极管两端，当导通时（电阻小），黑表笔所接一端是正极即P极，红表笔所接一端是负极即N极.。
一般二极管的正向电阴为几十欧到几千欧，反向电阻为几百千欧以上，正反向电阻差值越大越好，至少应相差百倍为宜。
指针式万用表置于电阻挡时，黑表笔接的是表内电池的正极，红表笔接的是表内电池的负极；若使用数字万用表则相反，红表笔是正极，黑表笔是负极。
将两只表笔分别接二极管的两个电极，如果显示溢出符号“1”，说明二极管处于截止状态，如果显示在1V以上，说明二极管处于正向导通状态，此时与红表笔相接的是管子的正极，与黑表笔接通的是负极。
注意数字表的电阻挡不能用来测量二极管和三极管，必需用二极管挡。
2、三极管的判断1）三极管的分类及命名半导体三极管可分为双极型三极管、场效应晶体管、光电三极管。
三极管的识别和检测方法三极管是一种重要的电子元件，广泛应用于各种电子设备中。
然而，在实际应用中，我们经常需要识别和检测三极管的好坏。
本文将介绍三极管的识别和检测方法。
一、三极管的识别1．标识识别：三极管的标识通常印在管子的外壳上。
标识包括型号、规格、生产厂家等信息。
通过查看标识，我们可以了解三极管的基本参数和使用范围。
2．管脚识别：三极管有三个管脚，分别是基极、发射极和集电极。
在识别管脚时，我们可以根据标识或者使用万用表进行测量。
通常，标识会标明管脚的排列顺序。
如果没有标识，我们可以通过万用表测量每个管脚之间的电阻值，从而确定管脚的排列顺序。
二、三极管的检测1．电阻法检测：使用万用表测量三极管的各个管脚之间的电阻值，可以判断三极管的好坏。
正常情况下，基极与集电极之间的电阻值应比发射极与集电极之间的电阻值大得多，同时基极与发射极之间的电阻值应比基极与集电极之间的电阻值小得多。
如果测量的电阻值不符合这些规律，则说明三极管可能存在故障。
2．放大倍数检测：使用示波器或信号发生器等设备，可以测量三极管的放大倍数。
将信号发生器产生的信号输入到基极，观察集电极的输出信号幅度，可以计算出三极管的放大倍数。
如果放大倍数正常，则说明三极管工作正常。
3．温度稳定性检测：将三极管放置在恒温箱中，观察在不同温度下的放大倍数变化情况。
如果放大倍数变化较大，则说明三极管的温度稳定性较差，可能存在故障。
4．稳定性检测：使用示波器观察三极管的输入和输出信号波形，可以判断三极管的稳定性。
如果输入和输出信号波形存在较大差异或不稳定，则说明三极管可能存在故障。
总之，识别和检测三极管是电子设备维修和调试的重要环节。
通过掌握正确的识别和检测方法，我们可以快速准确地判断三极管的好坏，为电子设备的正常运行提供保障。
二、三极管的识别与检测实验报告实验目的：1.学习了解二、三极管的基本结构和特性。
2.学习使用测试仪器进行二、三极管的识别和检测。
3.掌握二、三极管的常见使用场景和应用。
实验器材：1.二、三极管样品2.万用表3.示波器4.直流电源5.手持式测试仪器（如二极管测试笔）实验步骤：1.准备工作：确保实验器材连接正确，电源接线正确并接通电源。
2.识别二极管：将二极管样品连接到万用表的测试端，选择二极管测试模式（通常为二极管符号），观察万用表的显示结果。
根据显示结果，判断二极管的正负极性（即阴极和阳极）。
3.检测二极管导通性：将二极管样品连接到万用表的测试端，选择导通测试模式，观察万用表的显示结果。
如果万用表显示有导通，表示二极管正常；如果显示断路或无导通，表示二极管损坏。
4.识别三极管：将三极管样品连接到万用表的测试端，选择三极管测试模式（通常为三极管符号），观察万用表的显示结果。
根据显示结果，判断三极管的发射极、基极和集电极。
5.检测三极管的放大功能：将三极管样品连接到直流电源、示波器和负载电阻，根据电路图连接电路。
调节直流电源的电压和示波器的触发条件，观察示波器的显示结果。
如果示波器显示有放大效果，表示三极管正常；如果显示无放大效果或其他异常波形，表示三极管损坏。
6.使用手持式测试仪器：如果有手持式二极管测试笔，可以使用该测试仪器进行二极管的简单检测。
根据测试笔的使用说明，将测试笔接触到二极管的两端，观察测试笔的指示灯或数字显示结果，判断二极管是否正常。
实验结论：1.通过实验，我们学习了二、三极管的基本结构和特性，并掌握了二、三极管的识别和检测方法。
2.通过测试仪器的使用，我们可以准确判断二、三极管的极性、导通性和放大功能，以判断其是否正常工作。
3.二、三极管作为常见的电子元件，广泛应用于电子电路中的放大、开关、调节等功能。
了解二、三极管的特性和应用场景，对我们理解电子电路的工作原理和故障排查具有重要意义。
三极管的识别与检测任务书班级________ 组别________组长__________组员__________ 一、画出三极管的结构二、分别测量9011,9012,9013, 9014各极间电阻，并判断引脚三、写出测量三极管极性的步骤四、列举三极管在生活中的应用三极管的识别与检测相关知识三极管基础知识及测量方法一、晶体管基础双极结型三极管相当于两个背靠背的二极管 PN 结。
正向偏置的 EB 结有空穴从发射极注入基区，其中大部分空穴能够到达集电结的边界，并在反向偏置的 CB 结势垒电场的作用下到达集电区，形成集电极电流 IC 。
在共发射极晶体管电路中 , 发射结在基极电路中正向偏置 , 其电压降很小。
绝大部分的集电极和发射极之间的外加偏压都加在反向偏置的集电结上。
由于 VBE 很小，所以基极电流约为 IB=5V/50 k Ω = 0.1mA 。
如果晶体管的共发射极电流放大系数β =IC / IB =100, 集电极电流IC= β*IB=10mA。
在500Ω的集电极负载电阻上有电压降VRC=10mA*500Ω=5V，而晶体管集电极和发射极之间的压降为VCE=5V，如果在基极偏置电路中叠加一个交变的小电流ib，在集电极电路中将出现一个相应的交变电流ic，有c/ib=β，实现了双极晶体管的电流放大作用。
二、晶体管的命名方法晶体管：最常用的有三极管和二极管两种。
三极管以符号BG（旧）或（T）表示，二极管以D表示。
按制作材料分，晶体管可分为锗管和硅管两种。
按极性分，三极管有PNP和NPN两种，而二极管有P型和N型之分。
多数国产管用xxx表示，其中每一位都有特定含义：如 3 A X 31，第一位3代表三极管，2代表二极管。
第二位代表材料和极性。
A代表PNP型锗材料；B代表NPN型锗材料；C为PNP型硅材料；D为NPN型硅材料。
第三位表示用途，其中X代表低频小功率管；D代表低频大功率管；G代表高频小功率管；A代表高频大功率管。
