三极管引脚识别

贴片三极管引脚三极管的识别分类及测量符号：“Q、VT”三极管有三个电极，即b、c、e，其中c为集电极（输入极）、b为基极（控制极）、e为发射极（输出极）三极管实物图：贴片三极管功率三极管普通三极管金属壳三极管二、三级管的分类：按极性划分为两种：一种是NPN型三极管，是目前最常用的一种，另一种是PNP型三极管。

按材料分为两种：一种是硅三极管，目前是最常用的一种，另一种是锗三极管，以前这种三极管用的多。

三极按工作频率划分为两种：一种是低频三极管，主要用于工作频率比较低的地方；另一种是高频三极管，主要用于工作频率比较高的地方。

按功率分为三种：一种是小功率三极管，它的输出功率小些；一种是中功率三极管，它的输出功率大些；另一种是大功率三极管，它的输出功率可以很大，主要用于大功率输出场合。

按用途分为：放大管和开关管。

三、三极管的组成：三极管由三块半导体构成，对于ＮＰＮ型三极管由两块Ｎ型和一块Ｐ型半导体构成，如图Ａ所示，Ｐ型半导体在中间，两块Ｎ型半导体在两侧，各半导体所引出的电极见图中所示。

在Ｐ型和Ｎ型半导体的交界面形成两个ＰＮ结，在基极与集电极之间的ＰＮ结称为集电结，在基极与发射极之间的ＰＮ结称为发射结。

图Ｂ是ＰＮＰ型三极管结构示意图，它用两块Ｐ型半导体和一块Ｎ型半导体构成。

ＡＢ四、三极管在电路中的工作状态：三极管有三种工作状态：截止状态、放大状态、饱和状态。

当三极管用于不同目的时，它的工作状态是不同的。

1、截止状态：当三极管的工作电流为零或很小时，即IB=0时，IC和IE也为零或很小，三极管处于截止状态。

2、放大状态：在放大状态下，IC=βIB，其中β(放大倍数)的大小是基本不变的（放大区的特征）。

有一个基极电流就有一个与之相对应的集电极电流。

3、饮和状态：在饮和状态下，当基极电流增大时，集电极电流不再增大许多，当基极电流进一步增大时，集电极电流几乎不再增大。

工作状态定义电流特征解流截止状态集电极与发射极之间电阻很大IB=0或很小，IC或IE为零或很小因为IC＝βIB利用电流为零或很小特征，可以判断三极管已处于截止状态放大状态集电极与发射极之间内阻受基极电流大小控制，基极电流大，其内阻小IC＝βIBIE=(1+β)IB有一个基极电流就有一个对应的集电极电流和发射极电流，基极电流能有效地控制集电极电流和发射极电流饱和状态集电极与发射之间内阻很小各电极电流均很大，基极电流已无法控制集电极电流和发射极电流电流放大倍数β已很小，甚至小于1（用直流电控制信号的一种方式）五、三极管的作用：放大、调制、谐振、开关1、电流放大：三极管是一个电流控制器件，它用基极电流IB来控制集电极电流IC和发射极电流IE，没有IB就没有IC和IE，只要有一个很小的IB，就有一个很大的IC。

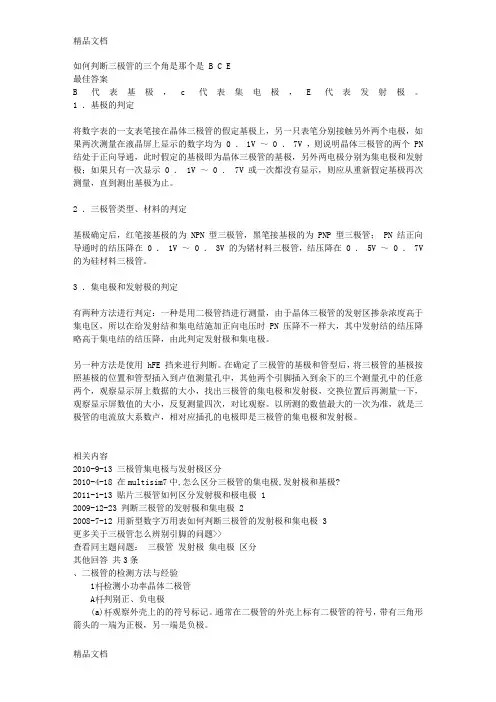

如何判断三极管的三个角是那个是 B C E最佳答案B代表基极，c代表集电极，E代表发射极。

1 ．基极的判定将数字表的一支表笔接在晶体三极管的假定基极上，另一只表笔分别接触另外两个电极，如果两次测量在液晶屏上显示的数字均为 0 ． 1V ～ 0 ． 7V ，则说明晶体三极管的两个 PN 结处于正向导通，此时假定的基极即为晶体三极管的基极，另外两电极分别为集电极和发射极；如果只有一次显示 0 ． 1V ～ 0 ． 7V 或一次都没有显示，则应从重新假定基极再次测量，直到测出基极为止。

2 ．三极管类型、材料的判定基极确定后，红笔接基极的为 NPN 型三极管，黑笔接基极的为 PNP 型三极管； PN 结正向导通时的结压降在 0 ． 1V ～ 0 ． 3V 的为锗材料三极管，结压降在 0 ． 5V ～ 0 ． 7V 的为硅材料三极管。

3 ．集电极和发射极的判定有两种方法进行判定：一种是用二极管挡进行测量，由于晶体三极管的发射区掺杂浓度高于集电区，所以在给发射结和集电结施加正向电压时 PN 压降不一样大，其中发射结的结压降略高于集电结的结压降，由此判定发射极和集电极。

另一种方法是使用 hFE 挡来进行判断。

在确定了三极管的基极和管型后，将三极管的基极按照基极的位置和管型插入到卢值测量孔中，其他两个引脚插入到余下的三个测量孔中的任意两个，观察显示屏上数据的大小，找出三极管的集电极和发射极，交换位置后再测量一下，观察显示屏数值的大小，反复测量四次，对比观察。

以所测的数值最大的一次为准，就是三极管的电流放大系数卢，相对应插孔的电极即是三极管的集电极和发射极。

相关内容2010-9-13 三极管集电极与发射极区分2010-4-18 在multisim7中,怎么区分三极管的集电极,发射极和基极?2011-1-13 贴片三极管如何区分发射极和极电极 12009-12-23 判断三极管的发射极和集电极 22008-7-12 用新型数字万用表如何判断三极管的发射极和集电极 3更多关于三极管怎么辨别引脚的问题>>查看同主题问题：三极管发射极集电极区分其他回答共3条、二极管的检测方法与经验1 检测小功率晶体二极管A 判别正、负电极(a) 观察外壳上的的符号标记。

三极管引脚极性识别方法三极管是大家常用的电子元件有pnp以及npn类型，引脚排列每个不同型号的管子大多都有不同的排列方法，这使得我们初学电子的人很容易就犯了错误，下面介绍判断三极管引脚的方法。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。

二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

如何判断三极管的三个角是那个是 B C E最佳答案B代表基极，c代表集电极，E代表发射极。

1 ．基极的判定将数字表的一支表笔接在晶体三极管的假定基极上，另一只表笔分别接触另外两个电极，如果两次测量在液晶屏上显示的数字均为 0 ． 1V ～ 0 ． 7V ，则说明晶体三极管的两个 PN 结处于正向导通，此时假定的基极即为晶体三极管的基极，另外两电极分别为集电极和发射极；如果只有一次显示 0 ． 1V ～ 0 ． 7V 或一次都没有显示，则应从重新假定基极再次测量，直到测出基极为止。

2 ．三极管类型、材料的判定基极确定后，红笔接基极的为 NPN 型三极管，黑笔接基极的为 PNP 型三极管； PN 结正向导通时的结压降在 0 ． 1V ～ 0 ． 3V 的为锗材料三极管，结压降在 0 ． 5V ～ 0 ． 7V 的为硅材料三极管。

3 ．集电极和发射极的判定有两种方法进行判定：一种是用二极管挡进行测量，由于晶体三极管的发射区掺杂浓度高于集电区，所以在给发射结和集电结施加正向电压时 PN 压降不一样大，其中发射结的结压降略高于集电结的结压降，由此判定发射极和集电极。

另一种方法是使用 hFE 挡来进行判断。

在确定了三极管的基极和管型后，将三极管的基极按照基极的位置和管型插入到卢值测量孔中，其他两个引脚插入到余下的三个测量孔中的任意两个，观察显示屏上数据的大小，找出三极管的集电极和发射极，交换位置后再测量一下，观察显示屏数值的大小，反复测量四次，对比观察。

以所测的数值最大的一次为准，就是三极管的电流放大系数卢，相对应插孔的电极即是三极管的集电极和发射极。

相关内容2010-9-13 三极管集电极与发射极区分2010-4-18 在multisim7中,怎么区分三极管的集电极,发射极和基极?2011-1-13 贴片三极管如何区分发射极和极电极 12009-12-23 判断三极管的发射极和集电极 22008-7-12 用新型数字万用表如何判断三极管的发射极和集电极 3更多关于三极管怎么辨别引脚的问题>>查看同主题问题：三极管发射极集电极区分其他回答共3条、二极管的检测方法与经验1检测小功率晶体二极管A判别正、负电极(a)观察外壳上的的符号标记。

9012,9013,9014,8050三极管引脚图与管脚识别方法、引脚实物图片（含贴片）s9014，s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。

用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。

非9014,9013系列三极管管脚识别方法：(a) 判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1 K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

D 不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

贴片三极管引脚三极管的识别分类及测量符号：“Q、VT”三极管有三个电极，即b、c、e，其中c为集电极（输入极）、b为基极（控制极）、e为发射极（输出极）三极管实物图：贴片三极管功率三极管普通三极管金属壳三极管二、三级管的分类：按极性划分为两种：一种是NPN型三极管，是目前最常用的一种，另一种是PNP型三极管。

按材料分为两种：一种是硅三极管，目前是最常用的一种，另一种是锗三极管，以前这种三极管用的多。

三极按工作频率划分为两种：一种是低频三极管，主要用于工作频率比较低的地方；另一种是高频三极管，主要用于工作频率比较高的地方。

按功率分为三种：一种是小功率三极管，它的输出功率小些；一种是中功率三极管，它的输出功率大些；另一种是大功率三极管，它的输出功率可以很大，主要用于大功率输出场合。

按用途分为：放大管和开关管。

三、三极管的组成：三极管由三块半导体构成，对于ＮＰＮ型三极管由两块Ｎ型和一块Ｐ型半导体构成，如图Ａ所示，Ｐ型半导体在中间，两块Ｎ型半导体在两侧，各半导体所引出的电极见图中所示。

在Ｐ型和Ｎ型半导体的交界面形成两个ＰＮ结，在基极与集电极之间的ＰＮ结称为集电结，在基极与发射极之间的ＰＮ结称为发射结。

图Ｂ是ＰＮＰ型三极管结构示意图，它用两块Ｐ型半导体和一块Ｎ型半导体构成。

ＡＢ四、三极管在电路中的工作状态：三极管有三种工作状态：截止状态、放大状态、饱和状态。

当三极管用于不同目的时，它的工作状态是不同的。

1、截止状态：当三极管的工作电流为零或很小时，即IB=0时，IC和IE也为零或很小，三极管处于截止状态。

2、放大状态：在放大状态下，IC=βIB，其中β(放大倍数)的大小是基本不变的（放大区的特征）。

有一个基极电流就有一个与之相对应的集电极电流。

3、饮和状态：在饮和状态下，当基极电流增大时，集电极电流不再增大许多，当基极电流进一步增大时，集电极电流几乎不再增大。

工作状态定义电流特征解流截止状态集电极与发射极之间电阻很大IB=0或很小，IC或IE为零或很小因为IC＝βIB利用电流为零或很小特征，可以判断三极管已处于截止状态放大状态集电极与发射极之间内阻受基极电流大小控制，基极电流大，其内阻小IC＝βIBIE=(1+β)IB有一个基极电流就有一个对应的集电极电流和发射极电流，基极电流能有效地控制集电极电流和发射极电流饱和状态集电极与发射之间内阻很小各电极电流均很大，基极电流已无法控制集电极电流和发射极电流电流放大倍数β已很小，甚至小于1（用直流电控制信号的一种方式）五、三极管的作用：放大、调制、谐振、开关1、电流放大：三极管是一个电流控制器件，它用基极电流IB来控制集电极电流IC和发射极电流IE，没有IB就没有IC和IE，只要有一个很小的IB，就有一个很大的IC。

三极管引脚与管型的判别————————————————————————————————作者：————————————————————————————————日期：三极管引脚与管型的判别在电子维修中，判别三极管的管型及管脚是一项基本功，凭借多年的经验总结出四句口诀：“三颠倒，找基极;PN结，定管型;顺箭头，偏转大;测不准，动嘴巴。

”下面让我来解释一下这些话，希望给大家一个参考!一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN 结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k 挡位。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度;接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小;剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。

二、 PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管;若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e 呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e 极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

如何判断三极管的引脚三极管的管型及管脚的判别口诀：“三颠倒，找基极； PN 结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”一、三颠倒，找基极三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

万用电表红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。

二、 PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN 结的方向来确定管子的导电类型。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

三极管没有正、负极之分只有PNP管和NPN管的说法。

三只脚分别是基极（B）,集电极（C）,发射极（E1集电极接高电位，发射极接低电位。

三极管引脚的判别手指当电阻一端接基极另一端接红表笔去单独碰CE中的一个脚，黑表笔接CE另一脚，当两组值中小的一组红表笔接的就是集电极（C）,黑表笔接的就是发射极（E）J简单区别集电极（C）和发射极（E）,红表笔接基极（B）,黑接另两脚，总有一只脚的压降要比另一只小，因BC小于BE,较小的一只脚为集电极，另一只就为发射极（当然做测试的管是一只正常管∖向左转向右转扩展资料：使用三极管的组成原则1保证放大电路的核心器件三极管工作在放大状态,即有合适的偏置。

也就是说发射结正偏，集电结反偏。

2、输入回路的设置应当使输入信号耦合到三极管的输入电极，形成变化的基极电流，从而产生三极管的电流控制关系，变成集电极电流的变化。

3、输出回路的设置应该保证将三极管放大以后的电流信号转变成负载需要的电量形式（输出电压或输出电流1三极管的工作状态截止状态当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。

放大状态当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数B=AIc∕AIb,这时三极管处放大状态。

饱和导通当加在三极管发射结的电压大于PN结的导通电压，并当基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不怎么变化，这时三极管失去电流放大作用，集电极与发射极之间的电压很小,集电极和发射极之间相当于开关的导通状态。

三极管的这种状态我们称之为饱和导通状态。

根据三极管工作时各个电极的电位高低，就能判别三极管的工作状态，因此，电子维修人员在维修过程中，经常要拿多用电表测量三极管各脚的电压，从而判别三极管的工作情况和工作状态。

贴片三极管引脚三极管的识别分类及测量符号：“Q、VT”三极管有三个电极，即b、c、e，其中c为集电极（输入极）、b为基极（控制极）、e为发射极（输出极）三极管实物图：贴片三极管功率三极管普通三极管金属壳三极管二、三级管的分类：按极性划分为两种：一种是NPN型三极管，是目前最常用的一种，另一种是PNP型三极管。

按材料分为两种：一种是硅三极管，目前是最常用的一种，另一种是锗三极管，以前这种三极管用的多。

三极按工作频率划分为两种：一种是低频三极管，主要用于工作频率比较低的地方；另一种是高频三极管，主要用于工作频率比较高的地方。

按功率分为三种：一种是小功率三极管，它的输出功率小些；一种是中功率三极管，它的输出功率大些；另一种是大功率三极管，它的输出功率可以很大，主要用于大功率输出场合。

按用途分为：放大管和开关管。

三、三极管的组成：三极管由三块半导体构成，对于ＮＰＮ型三极管由两块Ｎ型和一块Ｐ型半导体构成，如图Ａ所示，Ｐ型半导体在中间，两块Ｎ型半导体在两侧，各半导体所引出的电极见图中所示。

在Ｐ型和Ｎ型半导体的交界面形成两个ＰＮ结，在基极与集电极之间的ＰＮ结称为集电结，在基极与发射极之间的ＰＮ结称为发射结。

图Ｂ是ＰＮＰ型三极管结构示意图，它用两块Ｐ型半导体和一块Ｎ型半导体构成。

ＡＢ四、三极管在电路中的工作状态：三极管有三种工作状态：截止状态、放大状态、饱和状态。

当三极管用于不同目的时，它的工作状态是不同的。

1、截止状态：当三极管的工作电流为零或很小时，即IB=0时，IC和IE也为零或很小，三极管处于截止状态。

2、放大状态：在放大状态下，IC=βIB，其中β(放大倍数)的大小是基本不变的（放大区的特征）。

有一个基极电流就有一个与之相对应的集电极电流。

3、饮和状态：在饮和状态下，当基极电流增大时，集电极电流不再增大许多，当基极电流进一步增大时，集电极电流几乎不再增大。

工作状态定义电流特征解流截止状态集电极与发射极之间电阻很大IB=0或很小，IC或IE为零或很小因为IC＝βIB利用电流为零或很小特征，可以判断三极管已处于截止状态放大状态集电极与发射极之间内阻受基极电流大小控制，基极电流大，其内阻小IC＝βIBIE=(1+β)IB有一个基极电流就有一个对应的集电极电流和发射极电流，基极电流能有效地控制集电极电流和发射极电流饱和状态集电极与发射之间内阻很小各电极电流均很大，基极电流已无法控制集电极电流和发射极电流电流放大倍数β已很小，甚至小于1（用直流电控制信号的一种方式）五、三极管的作用：放大、调制、谐振、开关1、电流放大：三极管是一个电流控制器件，它用基极电流IB来控制集电极电流IC和发射极电流IE，没有IB就没有IC和IE，只要有一个很小的IB，就有一个很大的IC。

9011,9012,9013,9014,9015,9016,9017,9018,8050,8550三极管引脚图与管脚识别(含贴片)s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。

用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册首页可以查询电子资料与单片机资料，明确三极管的特性及相应的技术参数和资料。

非9014,9013系列三极管管脚识别方法：(a) 判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×1 00或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

贴片三极管引脚三极管的识别分类及测量符号：“Q、VT”三极管有三个电极，即b、c、e，其中c为集电极（输入极）、b为基极（控制极）、e为发射极（输出极）三极管实物图：贴片三极管功率三极管普通三极管金属壳三极管二、三级管的分类：按极性划分为两种：一种是NPN型三极管，是目前最常用的一种，另一种是PNP型三极管。

按材料分为两种：一种是硅三极管，目前是最常用的一种，另一种是锗三极管，以前这种三极管用的多。

三极按工作频率划分为两种：一种是低频三极管，主要用于工作频率比较低的地方；另一种是高频三极管，主要用于工作频率比较高的地方。

按功率分为三种：一种是小功率三极管，它的输出功率小些；一种是中功率三极管，它的输出功率大些；另一种是大功率三极管，它的输出功率可以很大，主要用于大功率输出场合。

按用途分为：放大管和开关管。

三、三极管的组成：三极管由三块半导体构成，对于ＮＰＮ型三极管由两块Ｎ型和一块Ｐ型半导体构成，如图Ａ所示，Ｐ型半导体在中间，两块Ｎ型半导体在两侧，各半导体所引出的电极见图中所示。

在Ｐ型和Ｎ型半导体的交界面形成两个ＰＮ结，在基极与集电极之间的ＰＮ结称为集电结，在基极与发射极之间的ＰＮ结称为发射结。

图Ｂ是ＰＮＰ型三极管结构示意图，它用两块Ｐ型半导体和一块Ｎ型半导体构成。

ＡＢ四、三极管在电路中的工作状态：三极管有三种工作状态：截止状态、放大状态、饱和状态。

当三极管用于不同目的时，它的工作状态是不同的。

1、截止状态：当三极管的工作电流为零或很小时，即IB=0时，IC和IE也为零或很小，三极管处于截止状态。

2、放大状态：在放大状态下，IC=βIB，其中β(放大倍数)的大小是基本不变的（放大区的特征）。

有一个基极电流就有一个与之相对应的集电极电流。

3、饮和状态：在饮和状态下，当基极电流增大时，集电极电流不再增大许多，当基极电流进一步增大时，集电极电流几乎不再增大。

工作状态定义电流特征解流截止状态集电极与发射极之间电阻很大IB=0或很小，IC或IE为零或很小因为IC＝βIB利用电流为零或很小特征，可以判断三极管已处于截止状态放大状态集电极与发射极之间内阻受基极电流大小控制，基极电流大，其内阻小IC＝βIBIE=(1+β)IB有一个基极电流就有一个对应的集电极电流和发射极电流，基极电流能有效地控制集电极电流和发射极电流饱和状态集电极与发射之间内阻很小各电极电流均很大，基极电流已无法控制集电极电流和发射极电流电流放大倍数β已很小，甚至小于1（用直流电控制信号的一种方式）五、三极管的作用：放大、调制、谐振、开关1、电流放大：三极管是一个电流控制器件，它用基极电流IB来控制集电极电流IC和发射极电流IE，没有IB就没有IC和IE，只要有一个很小的IB，就有一个很大的IC。

判断三极管类型及引脚极性的判别口诀三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。

二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN 型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

详细叙述三极管各引脚判断流程与方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、前言三极管是电子电路中常见的元器件之一，它可以扮演放大、开关等多种角色。

如何判断三极管的引脚三极管是一种非常重要的电子元件，广泛应用于各种电路中。

在电子设计和维修工作中，准确判断三极管引脚的位置至关重要。

本文将介绍几种常见的判断三极管引脚的方法，帮助读者更好地理解和应用三极管。

第一种方法是通过外观判断。

通常，三极管的引脚排布在芯片的一侧，并且有一个凸起的标记，用于区分不同引脚。

这个标记通常是一个横线、凹槽或者一个小突起，可以通过观察外观来判断。

第二种方法是通过数据手册判断。

每个三极管都有一个专门的数据手册，其中详细描述了引脚的功能和排布。

通过查阅相关的数据手册，可以准确地确定每个引脚的位置和功能。

第三种方法是通过万用表的测试。

万用表是电子工程师必备的测量工具之一，通过它可以轻松测试三极管的各个引脚。

具体操作是将万用表的电流表头连接到三极管的两个引脚上，然后旋转旋钮，观察电流的变化。

根据三极管的特性和电流的变化情况，可以确定每个引脚的功能。

第四种方法是通过外接电路判断。

当我们使用三极管的时候，通常需要将其连接到其他电路中。

通过观察外接电路的连接方式，可以大致判断三极管引脚的位置和功能。

例如，如果一个引脚连接到电源正极，那么可以判断这个引脚是三极管的集电极；如果一个引脚连接到一个电阻上，那么可以判断这个引脚是三极管的基极。

综上所述，判断三极管引脚的方法有多种，如通过外观、数据手册、万用表的测试以及观察外接电路等。

在实际工作中，可以根据实际情况灵活运用这些方法，确保准确判断三极管引脚的位置和功能。

只有对三极管的引脚有准确的判断，才能更好地应用三极管，在电子设计和维修等工作中取得良好的效果。
