第05节 柴油机废气涡轮增压系统

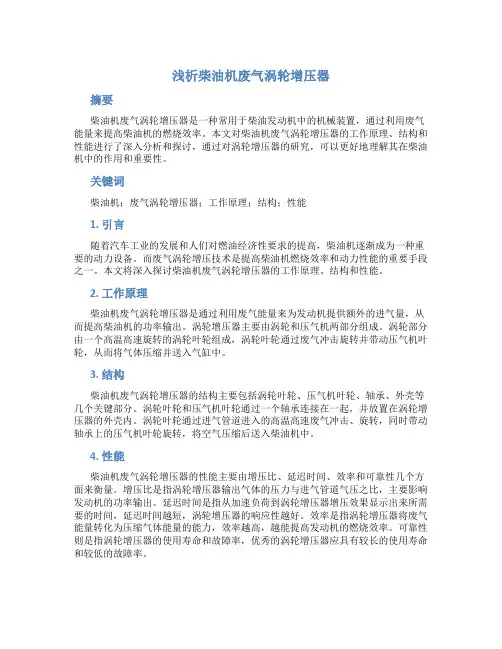

浅析柴油机废气涡轮增压器摘要柴油机废气涡轮增压器是一种常用于柴油发动机中的机械装置，通过利用废气能量来提高柴油机的燃烧效率。

本文对柴油机废气涡轮增压器的工作原理、结构和性能进行了深入分析和探讨，通过对涡轮增压器的研究，可以更好地理解其在柴油机中的作用和重要性。

关键词柴油机；废气涡轮增压器；工作原理；结构；性能1. 引言随着汽车工业的发展和人们对燃油经济性要求的提高，柴油机逐渐成为一种重要的动力设备。

而废气涡轮增压技术是提高柴油机燃烧效率和动力性能的重要手段之一。

本文将深入探讨柴油机废气涡轮增压器的工作原理、结构和性能。

2. 工作原理柴油机废气涡轮增压器是通过利用废气能量来为发动机提供额外的进气量，从而提高柴油机的功率输出。

涡轮增压器主要由涡轮和压气机两部分组成。

涡轮部分由一个高温高速旋转的涡轮叶轮组成，涡轮叶轮通过废气冲击旋转并带动压气机叶轮，从而将气体压缩并送入气缸中。

3. 结构柴油机废气涡轮增压器的结构主要包括涡轮叶轮、压气机叶轮、轴承、外壳等几个关键部分。

涡轮叶轮和压气机叶轮通过一个轴承连接在一起，并放置在涡轮增压器的外壳内。

涡轮叶轮通过进气管道进入的高温高速废气冲击、旋转，同时带动轴承上的压气机叶轮旋转，将空气压缩后送入柴油机中。

4. 性能柴油机废气涡轮增压器的性能主要由增压比、延迟时间、效率和可靠性几个方面来衡量。

增压比是指涡轮增压器输出气体的压力与进气管道气压之比，主要影响发动机的功率输出。

延迟时间是指从加速负荷到涡轮增压器增压效果显示出来所需要的时间，延迟时间越短，涡轮增压器的响应性越好。

效率是指涡轮增压器将废气能量转化为压缩气体能量的能力，效率越高，越能提高发动机的燃烧效率。

可靠性则是指涡轮增压器的使用寿命和故障率，优秀的涡轮增压器应具有较长的使用寿命和较低的故障率。

5. 应用和发展柴油机废气涡轮增压器在柴油发动机中广泛应用，并不断进行技术改进和发展。

目前，随着汽车工业的发展，涡轮增压器技术也在不断进步，应用于越来越多的柴油发动机上。

这个文件中的文本是废气涡轮增压控制系统的工作原理？废气涡轮增压控制系统（Exhaust Gas Turbocharger Control System，简称EGTCS）是一种用于汽车发动机的先进技术。

它通过使用涡轮增压器将废气能量转化为机械能，从而提高发动机效能，提高燃油经济性和减少尾气排放。

本文将详细介绍废气涡轮增压控制系统的工作原理。

1. 废气涡轮增压器的基本原理废气涡轮增压器由两个栅栏相对呼应的轮子构成，一个轴向的涡轮叶轮和一个叶轮泵。

废气涡轮增压器的工作原理基于流体动力学的原理。

当发动机燃烧过程中产生的高温废气通过排气管排出时，废气进入涡轮叶轮，并加速旋转。

涡轮叶轮则通过轴传递其动能给压气机叶轮，从而使压气机叶轮加速旋转以产生进气压力。

2. 废气涡轮增压控制系统的组成废气涡轮增压控制系统由多个部分组成，包括废气涡轮增压器、控制阀、传感器和控制模块等等。

2.1 废气涡轮增压器废气涡轮增压器是废气涡轮增压控制系统的核心部件。

它负责将发动机产生的废气能转化为机械能，提供额外的进气压力给发动机。

2.2 控制阀控制阀是废气涡轮增压控制系统的关键组成部分。

它通常包括进气阀和出气阀。

进气阀可以控制进气流量，以调整涡轮叶轮的旋转速度；出气阀则可以调节压气机和排气系统之间的连接，以控制进气压力。

2.3 传感器传感器用于感知废气涡轮增压系统的参数，如进气温度、进气压力和涡轮旋转速度等。

这些数据可以帮助控制模块进行精确的控制和调整。

2.4 控制模块控制模块是废气涡轮增压控制系统的大脑，负责处理传感器数据，并根据预设的控制策略来控制各个执行器的工作。

控制模块可以根据发动机负荷和转速等参数实时调整涡轮增压器的工作状态，以达到最佳的动力输出和燃油经济性。

3. 废气涡轮增压控制系统的工作过程废气涡轮增压控制系统的工作过程可以总结为以下几个步骤：3.1 探测进气压力和温度在发动机运行时，传感器会实时感知进气气流的压力和温度。

废气涡轮增压系统工作原理废气涡轮增压系统是指在内燃机排放废气中利用涡轮增压器提高进气压力，从而提高发动机功率和扭矩的系统。

下面将从系统组成、工作原理和优缺点三个方面进行详细介绍。

一、系统组成废气涡轮增压系统主要由废气涡轮增压器和涡轮增压器控制系统两部分组成。

1. 废气涡轮增压器废气涡轮增压器是由由排气螺栓、废气机轮、增压机轮、机轴、壳体和变流器等部分组成。

废气流通过排气螺栓进入废气机轮，使机轮转动，机轴传动增压机轮旋转，从而通过压缩进气获得增压效果。

2. 涡轮增压器控制系统涡轮增压器控制系统主要由增压控制器、曲轴位置传感器、节气门位置传感器、压力传感器和电子控制单元等几部分组成。

通过这些元器件对废气涡轮增压系统进行精密控制，从而保证系统的工作效率。

二、工作原理废气涡轮增压器系统的原理是利用内燃机排气废气的能量，经过废气涡轮增压器的加工转化为压缩空气送入内燃机，提高发动机的进气压力和空气密度，从而提高发动机的功率和扭矩输出。

在发动机运转过程中，废气流进入废气涡轮增压器，使其机轮转动，带动增压机轮旋转，增压机轮通过压缩大气将压缩后的空气送入进气道，进入到发动机内，从而实现对发动机的增压效果。

涡轮增压器控制系统则对这个过程进行精密的控制，通过节气门位置传感器、增压控制器、曲轴位置传感器和电子控制单元等几部分组成，对空气处理质量、空气的流量和增压器的运作轮回进行管理。

三、优缺点优点：1. 提高发动机输出功率和扭矩，减少发动机的油耗和排放量。

2. 可以替代大排量的发动机，保持较高的性能水平，从而实现节约油耗的目的。

3. 可以使发动机在低转速下获得强大的输出能力，提高发动机的动态响应。

4. 增压迅速，响应灵敏，提供更大的动力输出，特别适用于赛车等动力需求较大的场合。

缺点：1. 安装成本较高，使用寿命也较短。

2. 需要精密的控制系统进行管理，因此需要对发动机进行改装和维护的人力和物力成本较高。

3. 系统准备时间较长，与发动机的启动和关闭流程结合不好，容易出现额外的痛点。

述说废气涡轮增压控制系统的工作原理废气涡轮增压控制系统是一种现代化的汽车动力系统，它通过利用发动机排出的废气来驱动涡轮增压器，从而提高发动机的输出功率和扭矩。

在这个系统中，控制单元是至关重要的组成部分，它负责监测和调整各种参数以确保系统能够正常工作。

下面将详细介绍废气涡轮增压控制系统的工作原理。

一、废气涡轮增压器的工作原理废气涡轮增压器是一个由涡轮和压缩机组成的装置。

当发动机运转时，排出的废气被引导到涡轮上，使其旋转并驱动压缩机。

此时，进入压缩机的空气被加速并加热，从而提高了其密度和压力。

最终，这些高温高压空气被输送到发动机中进行燃烧，并产生更多的功率和扭矩。

二、控制单元的工作原理1.传感器控制单元通过安装在发动机上的各种传感器来监测发动机运行状态。

例如，空气流量传感器可以监测进气量，发动机转速传感器可以监测发动机转速，氧气传感器可以监测排放气体中的氧气含量等。

这些传感器将收集到的数据发送给控制单元进行处理。

2.控制策略控制单元根据预设的控制策略来调整废气涡轮增压系统的工作状态。

例如，在加速时，系统需要提供更多的增压来产生更多的动力。

此时，控制单元会根据加速踏板位置、发动机转速等参数来调整涡轮增压器的工作状态，并确保增压器能够在最短时间内达到最大输出。

3.防抢油门在一些情况下，如发动机超负荷或过热等情况下，废气涡轮增压系统可能会产生过高的压力和温度。

为了避免这种情况的发生，控制单元还配备了防抢油门功能。

当系统检测到过高的压力或温度时，它会自动减少油门开度并降低涡轮增压器的输出功率。

三、废气涡轮增压系统工作原理总结废气涡轮增压控制系统的工作原理可以总结为以下几个步骤：1.发动机排出废气进入涡轮增压器2.涡轮增压器旋转并驱动压缩机3.压缩机将空气加速并加热，提高其密度和压力4.高温高压空气被输送到发动机中进行燃烧，产生更多的功率和扭矩5.控制单元通过传感器监测发动机状态，并根据预设的控制策略调整系统工作状态6.防抢油门功能可以避免系统过载或过热等情况的发生。

2023-11-09•汽车发动机原理概述•废气涡轮增压技术介绍•废气涡轮增压器在汽车发动机上目录的应用•废气涡轮增压器的优缺点及未来发展趋势•汽车发动机原理与废气涡轮增压综合分析实例01汽车发动机原理概述按照燃料分类：汽油机、柴油机、燃气机等。

按照进气方式分类：自然吸气、涡轮增压、机械增压等。

按照气缸排列方式分类：直列、V型、W 型等。

发动机的分类与结构发动机的工作原理四冲程发动机工作原理：吸气、压缩、做功、排气。

柴油机工作原理：压燃式。

汽油机工作原理：点燃式。

衡量发动机性能的重要指标。

功率与扭矩百公里油耗等。

燃油经济性尾气排放是否达标，是否环保。

排放性能发动机的性能指标02废气涡轮增压技术介绍废气涡轮增压器主要由涡轮机和压缩机组成。

涡轮机利用发动机排出的废气驱动，带动同轴的压缩机转动。

压缩机的叶片对空气进行压缩，使空气在进入汽缸之前被增压，达到更高的密度。

废气涡轮增压器的结构与工作原理机械增压机械增压器通过发动机曲轴直接驱动，能够提供稳定的增压效果。

但是，由于增加了发动机的负载，会影响加速性能和燃油经济性。

废气涡轮增压废气涡轮增压器利用发动机排出的废气能量驱动，具有较高的效率，同时不会增加发动机的负载。

但是，由于废气的能量波动较大，会影响增压效果的稳定性。

废气涡轮增压器的种类与特点废气涡轮增压技术的发展历程20世纪80年代随着排放法规的日益严格和燃油经济性的要求不断提高，废气涡轮增压技术得到了广泛应用。

21世纪初随着技术的不断发展，废气涡轮增压器的性能不断提升，同时成本逐渐降低，使得更多的汽车开始采用废气涡轮增压技术。

20世纪70年代废气涡轮增压技术开始在汽车发动机中应用。

03废气涡轮增压器在汽车发动机上的应用安装位置废气涡轮增压器通常位于发动机的排气歧管和气缸盖之间，紧靠发动机的位置。

连接方式废气涡轮增压器通过轴与发动机的曲轴箱连接，通常使用联轴器或齿轮传动系统将两者连接起来。

废气涡轮增压器的安装位置与连接方式03降低燃油消耗由于燃烧更充分，发动机的燃油消耗量相对减少，提高了燃油经济性。

简述废气涡轮增压的工作原理介绍废气涡轮增压技术（一级标题）废气涡轮增压技术是一种利用内燃引擎排出的废气能量来增加进气气流压力，提高发动机的功率输出的技术。

通过增加气流的压力，进一步提高了燃烧效率，从而提高了发动机的燃油利用率和动力性能。

废气涡轮增压技术相对于其他增压技术具有体积小、重量轻、动力性好等优点，因此在汽车、船舶和飞机等领域广泛应用。

废气涡轮增压的工作原理（二级标题）废气涡轮增压系统主要由涡轮、涡轮外壳、进气道和排气道等组成。

当发动机工作时，废气通过排气道进入涡轮外壳，同时驱动涡轮旋转，涡轮与压缩机轴相连接，通过轴将涡轮的转动传递给压缩机，压缩机将气体压缩后送入发动机进气道，提高了进气气流的密度和压力。

废气涡轮增压系统的工作原理可以详细分为涡轮和压缩机两个部分。

涡轮部分（三级标题）涡轮部分是废气涡轮增压系统的核心部件。

当废气经过排气道进入涡轮外壳时，涡轮叶片将其动能转化为旋转能量。

涡轮的旋转产生的动能可用来提供驱动力，将动力传递给压缩机轴。

压缩机部分（三级标题）压缩机部分是废气涡轮增压系统中的另一个重要组成部分。

压缩机通过旋转产生的动力，将气体进行压缩，提高了气体的密度和压力。

压缩后的气体进入发动机的进气道，使得每个循环中进入汽缸的空气质量增加，从而提高了燃烧效率。

废气涡轮增压系统的优势（二级标题）废气涡轮增压技术相对于其他增压技术具有以下几个优势：1.效率提高：通过增加进气气流压力，进一步提高了发动机的燃烧效率，提高了燃油利用率，减少了能量的浪费。

2.动力输出提升：废气涡轮增压系统使发动机获得更大的气流压力，提高了动力输出，使车辆或船舶等具备更好的加速性能和爬坡能力。

3.节约空间和重量：相对于其他增压技术，废气涡轮增压系统的体积小、重量轻，使发动机整体尺寸更加紧凑，适应了不同领域对空间和重量的要求。

废气涡轮增压的应用（二级标题）废气涡轮增压技术广泛应用于汽车、船舶和飞机等领域。

汽车应用（三级标题）废气涡轮增压技术在汽车领域的应用可提高燃油经济性和动力性能，使汽车在保持小型化的情况下提供更高的动力输出。

废气涡轮增压系统工作原理
废气涡轮增压系统是一种利用废气能量来增加发动机进气压力，从而提高燃烧效率和功率输出的系统。

其工作原理主要包括废气涡轮、增压器和废气管道。

废气涡轮增压系统是通过废气涡轮实现增压效果的。

废气涡轮位于发动机的排气管道中，被废气推动旋转。

当废气通过涡轮时，涡轮盘会随着废气流动的冲击产生旋转，从而带动涡轮轴进行旋转。

废气涡轮轴与增压器的压气机相连。

当废气涡轮轴旋转时，增压器的压气机也随之转动。

压气机内部有一组叶片，当压气机转动时，通过离心力将进气流体压缩，使进气压力升高。

然后，高压的压缩空气经过增压器的出口进入发动机，从而提高发动机的进气压力和密度。

废气涡轮增压系统的工作原理可用以下步骤概括：
1. 发动机工作时，产生的废气通过涡轮流经废气管道推动废气涡轮转动。

2. 废气涡轮的转动带动增压器的压气机转动。

3. 压气机通过离心力将进气流体压缩，使进气压力升高。

4. 增压后的高压空气经过出口进入发动机，提高发动机的进气压力和密度。

5. 发动机获得更多的氧气供给，燃烧更充分，提高燃烧效率和功率输出。

通过废气涡轮增压系统的工作原理，可以有效提升发动机的性
能，提高燃烧效率和功率输出。

这种系统在现代汽车中广泛应用，提供了更高的马力和更低的燃油消耗。

废气涡轮增压系统的作用及工作过程嘿，咱今儿个就来讲讲废气涡轮增压系统！你说这玩意儿可神奇了，就好像给汽车安上了一对翅膀，能让它飞起来似的！废气涡轮增压系统啊，它的作用那可老大了！它能让汽车的动力蹭蹭往上涨。

就好比一个普通人，突然吃了大力水手的菠菜，一下子变得力大无穷。

有了它，汽车在行驶的时候就更带劲了，加速更快，超车更轻松，那感觉，爽歪歪！那它是咋工作的呢？听我给你细细道来。

汽车发动机燃烧燃料后会产生废气，这些废气可别小瞧了，它们就是涡轮增压系统的“秘密武器”。

这些废气会推动一个涡轮，就像风吹动风车一样。

这个涡轮呢，又和一个压缩机连着，涡轮一转，压缩机也跟着转起来啦。

压缩机一转可不得了，它就像一个大力士在拼命给空气打气。

把空气压缩后送进发动机里，让发动机能燃烧更多的燃料，释放出更多的能量。

这就好像给运动员打了一针兴奋剂，跑得更快，跳得更高。

你想想看，原本发动机只能吃那么一点空气，现在有了涡轮增压系统，能吃更多的空气了，那它能不厉害吗？就跟人吃饭一样，吃得多了，力气自然就大了。

而且啊，废气涡轮增压系统还特别聪明。

它知道什么时候该发力，什么时候该休息。

在发动机转速低的时候，它可能不太起作用，可一旦发动机转速高起来，它就像睡醒了的老虎，威力十足。

这就好比跑步比赛，刚开始大家都慢悠悠地跑着，涡轮增压系统也在那歇着呢。

可到了冲刺阶段，它就开始发挥作用了，让汽车像离弦的箭一样冲出去。

你说这废气涡轮增压系统是不是很神奇？它让汽车变得更强更厉害，给我们的驾驶带来了更多的乐趣和激情。

所以啊，咱可得好好了解了解这个废气涡轮增压系统，知道它是怎么工作的，有啥好处。

这样咱在开车的时候，就能更好地享受它带来的便利和快感了。

总之呢，废气涡轮增压系统就是汽车的一个得力助手，让我们的驾驶生活更加精彩！难道不是吗？你还能想到有什么比这更棒的吗？。

6.2.2.1 柴油机可变废气涡轮增压系统简介随着世界范围内环境保护的呼声越来越高，对于汽车的排放法规的要求越来越严格。

同样，人们对车辆的驾驶性和舒适性的要求越来越高。

为了迎合上述的要求，近来，在发动机上应用可变废气涡轮增压技术越来越多。

从1990年到1998年，带有可变涡轮增压系统的发动机在欧洲是成倍的增加，如图1所示。

图1欧洲增压发动机的产量图可变涡轮增压技术的工作原理内燃机的燃烧过程不仅是消耗燃油的过程，更是消耗空气的过程.对自然吸气的内燃机而言，成倍地增加燃油喷射量很容易做到，但是，要使所需要的空气量也成倍地增加却非常困难，这也是提高内燃机体积功率密度的一个主要制约因素。

发动机安装废气涡轮增压器后，可以增加充气量，提高发动机功率，还可以增大发动机的扭矩，减少油耗，降低排气污染等。

但是，平均有效压力较高的车用涡轮增压柴油机普遍存在低速扭矩不足、加速性差等缺陷。

这不仅是由于柴油机与增压器的工作方式不同而使二者难于良好的匹配，而且还由于车用发动机的工况变化频繁等原因。

因此，要求增压器在宽广的工况范围内有良好的流通特性和较高的效率。

然而传统形式的涡轮增压器，涡轮喷嘴截面积的大小是固定的，因而难以同时满足发动机低速和高速的全面要求。

解决上述问题，人们提出了各种方法，如补燃法、放气法。

但从能量利用的角度来说，这些方法是不经济的。

近年来，正在兴起的可变喷嘴涡轮增压技术可在发动机宽阔的转速范围内获得最佳的增压匹配。

它通过改变喷嘴环叶片的转角位置来改变涡轮流通面积，进而控制增压器转速和增压压力。

在发动机低速时，通过减小涡轮流通截面积而使增压压力提高，从而改善发动机的低速特性；在发动机高速时，逐渐增大涡轮流通截面积，使增压压力比普通的(截面不可调)涡轮增压器的增压压力小，使增压器不至于超速，发动机的爆发压力不至于过大，同时还不会损坏高工况时发动机的经济性.该系统还能扩大低油耗运行区，提高发动机的加速性和瞬态响应性。
