•前倾后弯叶片应用于增压器以来，已大幅度地 改善了压气机的性能，从而使增压器的高性能 化、大容量化成为现实。一般，前倾后弯叶片 压气机比径向直叶片压气机的工作流量范围可 扩大30~50%，甚至70%，效率也有所提高。
•增加压气机叶片数并采用薄叶片有利于提高压 气机的效率。但由于存在制造和强度上问题， 目前只在出口边叶片厚度采取减薄的措施，已 在产品上得到实际应用。叶片出口边厚度减薄 40％，效率可提高约1.5％；并可提高叶片的自 振频率。
内支承
两个轴承在涡轮与压气机之间的内侧，叶 轮两端悬臂放置，在小型废气涡轮增压器 上获得广泛的应用。 特点：重量较轻，造价也较低，维护保养 转子较方便。轴向长度较短，但其油、水、 气的密封布置较困难，缺点是有一侧的轴 承很靠近涡轮端，轴承的工作条件较差， 更换轴承很不方便，需先拆去叶轮后才能 更换轴承。

悬臂支承
两个轴承布置在转轴的一侧， 压气机和涡轮的叶轮背对背 的靠着布置在转轴的另一侧。 优点是减少了轮盘的摩擦损 失，从而改进了综合效率。 两个轴承均在冷的壳体内， 轴承的工作条件很有利。 在设计时需要仔细地解决热 传导，不同的线膨胀等问题 以及转子有较大的悬臂力矩， 要仔细地研究转子和轴承组 合的动力特性，目前亦已开 始在大型废气涡轮增压器上 应用。
第四节 废气涡轮增压器 （TURBOCHARGER）
简介 一、废气涡轮Turbine 二、增压器Charger 三、轴和轴承Shaft and Bearing及油、气的密 封Air and Oil Seal 四、废气涡轮增压器的典 型构造STRUCTURE OF
THE TURBOCHARGER
简介
●轴承箱/ S为非冷却式，
T为冷却式
涡 轮 叶 片

浅析柴油机废气涡轮增压器

浅析柴油机废气涡轮增压器
一
因此要 求供 油量 增加 ， 以提高功 率 和扭矩 。 ３ 、 供油提 前角 适当减 小 ， 增 压后 压缩终 了的压 力和温 度增高 ， 使 燃料 备燃
期缩短 ， 适当 的减小供油提 前角 ， 以防止 最大爆发压 力过大 ， 否则 会使发动 机燃
烧恶化 ， 油温 升高 。 ４ 、 喷油 压力 增大 ， 以适应气 缸 内增大 的气 体压 力 。
工 业 技术
ｌ ■
浅 析柴 油机 废 气 涡 轮 增 压器
崔东 岐
（ 龙煤集 团 七台河 分公 司铁路 运输 部 ）
［ 摘 要］ 为提 高发 动机 的功率 ， 降低 油耗 ， 废 气涡轮 增压器 被 广大 泛的使 用在 一些 重型 汽车 的发动 机上 ， 本 文通 过分 析 了废 气 涡轮增 压器 的工 作原 理 ， 结构 特点 ， 进 一步 的剖析 了柴 油机 经增压 后性 能及 结构 上的变 化 。 阐 明了增压 器 使用 注意事 项和 常见 故障排 除 ， 对于 正确 使用 增压器 提供 了理 论依据 。 ［ 关键 词］ 柴 油机 废 气 增压 器 原理 结构 特 点 中图分 类号 Ｖ ４ ６ ４ 文 献标识 码 ： Ａ 文章编 号 ： １ ０ ０ ９ — ９ １ ４ Ｘ（ ２ ０ １ ３ ） ０ ７ — ０ ０ ６ ８ 一 Ｏ １
三． 废 气涡 轮增 压器 的特 点 ｌ 、 废气涡 轮增压器滞 后现象 ， 由于废 气涡 轮的工作相对于 发动气 缸内的 工 作有 一定 的迟后 。 同时 ， 由于涡 轮 、 压 气机 叶轮高 速旋 转的惯 性 ， 使 发动 机变 工
８ 、 排 气旁通 阀 ， 为 了 防止增压 后柴油机 在 高速 高 负荷时排 气流 量过大 ， 造 成增 压器 转速 过大 和增压 过高 ， 多加设 排气 旁通 阀控 制压 比。 ９ 、 喷油泵 的调速器 上需增设 气压控制 防冒烟 限制器 ， 它 能根据柴 油机增压 后进 气压 力的 大小 ， 自动调节 供油 拉杆最 大供 油的 位置 ， 防止发 动机 冒烟 。 六． 废气 涡轮增 压器使 用 注意事 项 废气涡轮 增压常处 于高温下 工作 ， 进 入废气 涡轮端 的温 度在６ Ｏ ０ ＂ Ｃ 左右。 增 压器 转 速以每 分钟 ８ ０ ０ ０ ０ １ ０ ０ ０ ０ ０ ￣ 的高 速旋 转 ， 为 了保 证增 压器 的正 常工

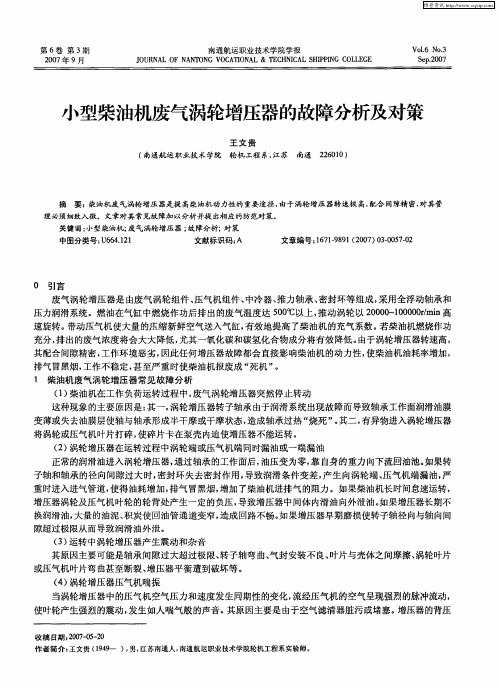

小型柴油机废气涡轮增压器的故障分析及对策

小型柴油机废气涡轮增压器的故障分析及对策
１ 柴油机 废气 涡轮增 压器 常见 故障 分析
（） １ 柴油 机在工 作 负荷 运 转过程 中， 废气 涡轮增 压器突 然停止 转动
这种现象的主要原因是： 其一， 涡轮增压器转子轴承 由于润滑系统出现故障而导致轴承工作面润滑油膜 变薄或失去油膜层使轴与轴承形成半干摩或干摩状态， 造成轴承过热 “ 烧死 ” 其二， 。 有异物进入涡轮增压器 将涡轮或压气机叶片打碎， 使碎片卡在泵壳内迫使增压器不能运转 。 （） ２ 涡轮增压器在运转过程中涡轮端或压气机端同时漏油或一端漏油 正常的润滑油进入涡轮增压器， 通过轴承的工作面后 ， 油压变为零， 自身的重力向下流回油池。 靠 如果转
缺 油状态而 导致轴承 损坏 。 （） ６ 涡轮增压 器增 压压 力上升 超过 极值 涡轮增 压器长 期使用 ， 果 不进行 清 除积炭 ， 使喷 嘴及涡轮 通 道 阻塞 或喷咀 环 受热变 形 ， 如 将 使涡轮进 口
压力升 高 。内支撑 涡轮 增压 器涡轮 部分 ， 可拆 下清除积 炭 ， 外支撑 涡轮 增压 器可利 用喷水 方法清 除积 炭校 对
子轴和轴 承 的径 向间 隙过大 时 ， 密封 环 失去 密封 作用 ， 导致 润滑 条件 变 差 ， 生 向涡 轮端 、 产 压气 机端 漏油 ， 严 重 时进入进 气管道 ， 使得 油耗 增加 ， 排气 冒黑烟 ， 增加 了柴 油机 进排 气 的阻力 。如 果柴油 机长 时间怠速运转 ， 增 压器涡轮 及压气 机 叶轮 的轮背 处产 生一 定的负 压 ， 导致 增压 器 中间体 内滑 油 向外 泄油 。 如果 增压器长期 不 换润滑 油， 大量 的油泥 、 积炭 使 回油管 通道 变窄 ， 造成 回路不 畅 。 果增压 器 早期磨 损使 转子轴 径 向与轴 向间 如

车用发动机的废气涡轮增压器设计说明书

车用发动机的废气涡轮增压器设计说明书

摘 要目前，由于排放标准变的更加严格，欧洲的80%的内燃机车是经过涡轮增压的，在不久的将来，这个数字有望接近100%。

本论文根据柴油机的已知参数，设计出最优化的涡轮增压器，并对设计出的涡轮增压器进行校核计算，得出最佳的设计型号。

同时，在理论上分析出使用涡轮增压器对柴油机主要参数的影响，从而得出使用涡轮增压器可以降低柴油机排放。

关键词：柴油发动机，涡轮增压，汽车，扭矩，排放AbstractCurrently, 80 percent of European diesel passenger cars are turbocharged and, as emission standards become more stringent, this figure is expected to approach 100 percent in the near future. In this study, we try determining the turbocharger,s optimum setting according to the known parameter of the diesel engine, and checking it. In addition, we try analyzing the theoretically influence of the main parameter in diesel engine, and knowing that the turbo machine can lower the diesel engine exhausts.Key words：diesel, turbocharging, automotive, torque, emissions目录第一章 前 言 (I)1.1研究背景 (1)1.2 研究意义 (2)1.3 工作原理 (3)1.4 技术探讨 (3)第二章 涡轮增压器选型 (5)2.1 已知参数 (5)2.2 各零部件型号确定 (5)第三章 设计计算 (12)3.1 压气机的设计计算 (12)3.2 径流式涡轮的计算 (21)第四章 设计分析及展望 (29)4.1 增压对柴油机主要参数的影响 (29)4.2 前景展望 (31)参 考 文 献 (33)致 谢 (34)第一章前言1.1研究背景由于中国巨大的汽车市场的迅速成长，汇合科技进步成果，将引领汽车行业新的大发展。

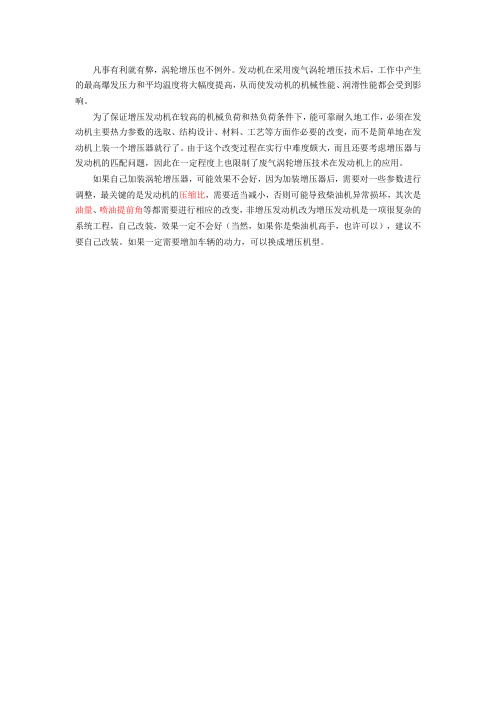

废气涡轮增压弊端

废气涡轮增压弊端

凡事有利就有弊，涡轮增压也不例外。

发动机在采用废气涡轮增压技术后，工作中产生的最高爆发压力和平均温度将大幅度提高，从而使发动机的机械性能、润滑性能都会受到影响。

为了保证增压发动机在较高的机械负荷和热负荷条件下，能可靠耐久地工作，必须在发动机主要热力参数的选取、结构设计、材料、工艺等方面作必要的改变，而不是简单地在发动机上装一个增压器就行了。

由于这个改变过程在实行中难度颇大，而且还要考虑增压器与发动机的匹配问题，因此在一定程度上也限制了废气涡轮增压技术在发动机上的应用。

如果自己加装涡轮增压器，可能效果不会好，因为加装增压器后，需要对一些参数进行调整，最关键的是发动机的压缩比，需要适当减小，否则可能导致柴油机异常损坏，其次是油量、喷油提前角等都需要进行相应的改变，非增压发动机改为增压发动机是一项很复杂的系统工程，自己改装，效果一定不会好（当然，如果你是柴油机高手，也许可以），建议不要自己改装。

如果一定需要增加车辆的动力，可以换成增压机型。

低速船用柴油机与涡轮增压器的匹配

低速船用柴油机与涡轮增压器的匹配

废气涡轮增压技术是提高船用柴油机功率、降低燃油消耗率和减少排放的一项重要措施。

船用柴油机废气涡轮增压器是在某一确定的静态条件下设计的，当投入营运时随着环境条件的变化，必然会引起涡轮增压器性能的改变，出现诸如增压器工作不稳定、压气机出现喘振、废气涡轮出现阻塞、柴油机排气温度过高等现象，导致柴油机达不到预期的增压效果。

因此，柴油机与增压器的匹配是否良好，对柴油机的运行起着十分重要的作用。

一、WinGD低速柴油机与涡轮增压器的性能匹配所谓柴油机与增压器的匹配，严格来说应该是柴油机与增压系统的匹配,即柴油机和增压器的空气压力、流量等参数的合理匹配，使柴油机的性能（油耗率、排气温度、排放物等）达到最优。

WinGD公司要求所有不同额定功率转速点的柴油机都要进行增压器匹配试验，同时该匹配试验需在额定转速功率点进行。

5RT-flex50-D柴油机是WinGD公司推出的新型二冲程、单作用、可逆转、废气涡轮增压器、低速超长冲程船用低速柴油机，该柴油机与涡轮增压器性能匹配主要目的是使柴油机在不同工况下运行均能达到所需的扫气压力、增压器效率、工作在喘振裕度范围内，以确保船舶的安全运行。

1、增压器性能参数的换算（1）参考条件WinGD船用柴油机设计工况及参数计算是根据ISO3046标准确定的，进行增压器性能匹配所测的数据均须转换为ISO工况条件后再进行参数对比调节。

ISO标准工况参数如下:空气进口温度: T1≈25℃淡水冷却剂: t1≈35℃淡水冷却的扫气温度: T2=29℃海水冷却剂:t2≈35℃海水冷却的扫气温度: T3=25℃CMCR工况排气背压:P1=300mmWG≈300Pa（2）ISO工况下扫气压力p值根据5RT-flex50-D型柴油机调试指南要求，调整好爆压和NOX排放，然后再调节扫气压力。

额定扫气压力取决于柴油机额定功率点平均有效压力，各额定功率转速点ISO工况要求的额定扫气压力值参照WinGDR-Tuning软件中数值，R-Tuning软件标定了WinGD5RT-flex5O-D柴油机在ISO工况下所有功率转速点所要求的各项性能参数值。

2024年柴油机涡轮增压器的使用与保养（2篇）

2024年柴油机涡轮增压器的使用与保养不同品牌的废气涡轮增压器(包括卡特、惠远、盖瑞特等)在各种大、中型柴油卡车、平板运输车、自卸车以及各种工程机械上应用广泛。

如ZL-50装载机的上柴6135柴油机上装有GJ110、J112增压器;PY-180平地机的D6114柴油机上装有HIE增压器;解放工程王自卸车装有WHIC增压器;斯太尔重型车装有盖瑞特增压器等。

它们使柴油机在结构尺寸不变的条件下明显提高功率、增大扭矩,同时降低油耗,减少排气污染,尤其在高原地区效果更加明显。

在工作过程中,增压器的转速高达每分钟数万转,并且长期在排气高温下运转,因此其工作条件恶劣。

上述车辆在使用中,都不同程度出现过由于增压器使用不当造成的动力下降、油耗上升,进而导致作业效率和经济效益大幅下降。

笔者根据常年在工程实践中对柴油机废气涡轮增压器各种故障的研究,就其常见故障的产生原因及预防措施特作如下讨论。

1正确使用柴油机首先是柴机油的质量等级,对于低增压柴油机,应选用不低于CC级的柴机油;对于中增压柴油机,则应选用不低于CD级的柴机油。

其次是柴机油的粘度等级,应根据气温条件、机件磨损状况等选用合适的粘度牌号。

再次是柴机油的清洁性,因为废气涡轮增压器的转子轴与其轴承(轴套)的配合较为精密,若柴机油过脏或变质,会将杂质或磨粒等带入增压器内,轻则加速轴承磨损,重则不能形成润滑油膜而使转子轴与轴承咬死。

因此一定要保持机油的清洁,经常清洁机油滤清器,及时更换变质失效的机油。

2正确的冷车起动方法车辆起动后,应让柴油机怠速运转几分钟(取决于发动机温度和外界大气温度),待机油达到一定的温度和压力,流动性能改善,增压器轴承得到充分润滑后,方可提高转速,起步行驶或投入施工作业,这一点在外界气温较低时尤为重要。

对于停车时间较长(如超过数天)的车辆,起动前应该松开增压器进油管接头,向进油口加注适量与油底壳同牌号的机油,以防起动时因润滑不良而使转子轴发生烧蚀。

废气涡轮增压器使用注意事项

废气涡轮增压器使用注意事项废气涡轮增压器经常处于高温下工作，进入废气涡轮端的温度在600℃左右。

增压器转子以每分钟几万转到十几万转的高速旋转，为了保证增压器的正常工作，使用中应注意以下几点：(1)使用正确牌号的润滑油，并定期更换。

对涡轮增压柴油机至少应使用CI-4 级增压机油。

(2)发动机发动以后，特别是在冬季，发动机点火后，应怠速运转几分钟，千万不能轰油门，以防止损坏增压器油封。

(3)熄火前，发动机也应怠速运转几分钟，让发动机、增压器转子的转速降下来以后再熄火，以防止猛轰油门，增压器转速很高，突然熄火，机油泵不打油，增压器转子仍在高速惯性运转，干磨损坏轴承。

(4)由于经常处于高温下运转，到增压器的润滑油管线由于高温，内部机油容易有部分的结焦，这样会造成增压器轴承的润滑不足而损坏。

(5)检修发动机时，应注意千万不能让杂物进入增压器，以防损坏转子。

(6)WD615机经增压后，空气进入中冷器，有几道橡胶管连线，要求在出车前、修车中检查其连接情况，防止松动、脱落，以免造成增压器失效和空气短路进缸。

(7)禁止柴油机长时间急速运转(一般不超过5min)因怠速时机油油压较低，不利于增压器的润滑，容易使轴承过早磨损。

4 废气涡轮增压器常见的故障及排除增压器出现故障，不要匆忙的更换增压器，应该寻找和判断故障原因和部位，并尽可能地加以排除。

这样可以避免换上增压器后同样的故障重复出现。

4.1压气机喘振。

如果增压器在工作过程中向气缸内输送空气量不足，空气压力将产生极大的波动，在压气机端发出异响，如气喘的响声，这就是喘振。

由于喘振，发动机工作不平稳，功率下降，排气冒黑烟。

产生喘振的原因是进气系统堵塞，如空气滤清器滤芯严重阻塞，进气管内油污太多阻塞。

增压器的喷嘴环流通道发生变形也会造成喘振。

最好是每次二级保养更换空气滤芯，车运行十万公里左右，清洗进气通道。

4.2增压器在运转中发出杂音，发出金属的撞击，摩擦声、或者产生振动，是增压器转子和涡壳之间发生了变化，应拆卸转子检修、调整。

废气涡轮增压系统


推力轴承为浮动环式结构，钢质基体上制有20高 锡铝合金，圆环两侧均为止推面，面上有8个均布 的油槽和油楔。辅助轴承轴承由ZQSn6-6-3铸造锡 青铜制成，嵌装在推力轴承端板上，只有的一个止 推面上均布12个油槽和油楔。推力轴承和辅助推力 轴承分置于轴承套凸肩的两侧。轴承套凸肩与推力 轴承和辅助推力轴承之间的总间隙(称为止推间隙) 为0.23～0.28mm，可通过改变推力轴承体的厚度调 节止推间隙。
（一）主要性能参数： 1、增压空气压力Pk及增压比πk： Pk：压气机蜗壳出口的压力；
k :k
pk p0 （P0：压气机空气进口压力）。
2、空气流量Ｇk或Ｖ0： Ｇk：单位时间内流过压气机的空气重量； Ｖ0：进口状态下，单位时间内流过压气机的空 气容积。
3、增压器的转速nTk：
增压器转轴每分钟的转数。
涡轮盘以芯部凸肩与主轴定位，用3个圆柱销 及3个螺钉与主轴法兰联接，为防止螺钉松动， 拧紧后用不锈钢焊条点焊螺钉头部。涡轮盘的外 缘榫接有34个空间扭曲涡轮叶片，与涡轮盘镶嵌 时在叶根底部加装锁紧片，以防叶片松动。 蜗轮叶片和涡轮盘分别用GH132(0Cr15Ni25Ti2 MoVB)和GH134(20Cr3MoWVA)耐热合金钢制成。 须对转子进行动平衡试验。
（一）单级轴流式涡轮机的工作原理：
1、构造： 单极轴流式涡轮机由涡轮进气壳、喷嘴环（导向 叶片）、涡轮和燃气出气壳组成。
喷嘴环是由一圈喷嘴叶片组成的圆环，与燃气进 气壳一起固定静止不动，它处于燃气进气壳与涡 轮之间。在喷嘴叶片间形成燃气的流道，对燃气 导向并使之加速流动。 涡轮由转轴、轮盘和一圈工作叶片组成，涡轮转 轴支承在燃气出气壳中。
2、喷嘴环
喷嘴环处于燃气入口一侧的涡轮之前，紧固于 涡轮进气壳的内侧。喷嘴环组件由喷嘴环镶套、 喷嘴环叶片、喷嘴环外圈、外圈镶套、喷嘴环内 圈、内圈镶套及喷嘴环气封圈等组成。 28个用2Cr13耐热不锈钢制成的喷嘴环叶片靠 两端的榫头按一定的角度镶嵌在喷嘴环内圈和喷 嘴环镶套之间，并用内圈镶套及外圈镶套等件卡 紧。喷嘴环内圈及喷嘴环镶套均用螺钉紧固在涡 轮进气壳上。

柴油机增压器工作原理

柴油机增压器的工作原理是通过提高进气压力，增加进气密度，从而在相同的气缸容积中冲入更多的空气量，喷入更多的燃油，使燃料燃烧更充分，提高柴油机的动力性、比功率、燃料经济性，同时降低废气排放和噪声。

增压器主要由压气机构（增压器）和中间冷却器组成。

增压器的核心部件是涡轮机，其工作原理如下：
1. 废气涡轮增压：柴油机气缸排出的废气经排气管进入涡轮机，在涡轮机中膨胀做功，推动涡轮机转动。

涡轮机与压气机同轴连接，当涡轮机转动时，压气机也开始工作。

2. 压气过程：压气机将进入的空气进行压缩，提高空气压力，使进气密度增加。

压缩后的新鲜空气通过进气管送往柴油机的各个气缸。

3. 中间冷却：为了进一步提高进气密度，增压后的空气通过中间冷却器进行冷却，降低温度，使空气密度增加。

这样的发动机称为增压中冷式发动机。

柴油机增压器的工作原理是通过废气涡轮增压，将进入发动机气缸的空气预先进行压缩，提高进气压力和密度，使燃料燃烧更充分，从而提高柴油机的性能。
