RF系列FG24-600风光互补控制器使用说明书

高性能风光互补路灯控制器使用说明书本系统图为连接参考，具体产品外观以实物为准一、产品概述集太阳能、风能控制于一体的智能控制器，专为高端的小型风光互补系统设计，特别适合于风光互补路灯系统和风光互补监控系统。

能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的智能充电。

设备外观大方、液晶指示直观、操作方便。

具有一系列完善的保护功能。

设备充电效率高，空载损耗低。

该系统运行安全、稳定、可靠，使用寿命长，已得到广大用户的认可，具有较高的性价比。

风光互补路灯控制器是离网路灯系统中最核心的部件，其性能影响到整个系统的寿命和运行稳定性，特别是蓄电池的使用寿命。

二、性能特征1.可靠性：智能化、模块化设计、结构简单，功能强大；工业级的优质元器件和严格的生产工艺，适合于低温等相对恶劣的工作环境并具有可靠的性能和使用寿命。

2.PWM无级卸载：在太阳能电池板和风力发电机发出的电能超过蓄电池的需要时，控制系统必须将多余的能量通过卸荷释放掉。

普通的控制方式是将整个卸荷全部接入，此时蓄电池一般没有充满，而能量却全部消耗在卸荷上，造成资源的极大浪费；即使采用分阶段卸荷，一般只能做到五六级左右，效果仍然不理想。

我公司采用PWM(脉宽调制)方式进行无级卸载，即可以分上千个阶段进行卸载，一边对蓄电池充电，一边把多余的能量卸除，有效延长蓄电池的使用寿命。

3.ＰＷＭ充电方式，限压限流充电模式：在蓄电池电量较低时，采用限流充电模式；在蓄电池电量较高时，采用限压充电模式。

4.两路直流输出：每路均有多种输出控制方式可供选择，包括：常开；常关；常半功率；光控开、光控关；光控开、时控关；光控开、时控半功率、光控关；光控开、时控半功率、时控关。

只带液晶显示功能的控制器，通过液晶按键可以设定三种输出控制方式：常开；光控开、光控关；光控开、时控关。

5.LCD显示功能：LCD以直观的数字和图形形式显示系统状态和参数，如：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率、负载电流，输出控制方式，时控输出关断时间，光控开、光控关电压点，白天或夜晚指示，负载状态指示，蓄电池过压、蓄电池欠压、过载、短路等故障状态。

高性能风光互补路灯控制器使用说明书本系统图为连接参考，具体产品外观以实物为准一、产品概述集太阳能、风能控制于一体的智能控制器，专为高端的小型风光互补系统设计，特别适合于风光互补路灯系统和风光互补监控系统。

能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的智能充电。

设备外观大方、液晶指示直观、操作方便。

具有一系列完善的保护功能。

设备充电效率高，空载损耗低。

该系统运行安全、稳定、可靠，使用寿命长，已得到广大用户的认可，具有较高的性价比。

风光互补路灯控制器是离网路灯系统中最核心的部件，其性能影响到整个系统的寿命和运行稳定性，特别是蓄电池的使用寿命。

二、性能特征1.可靠性：智能化、模块化设计、结构简单，功能强大；工业级的优质元器件和严格的生产工艺，适合于低温等相对恶劣的工作环境并具有可靠的性能和使用寿命。

2.PWM无级卸载：在太阳能电池板和风力发电机发出的电能超过蓄电池的需要时，控制系统必须将多余的能量通过卸荷释放掉。

普通的控制方式是将整个卸荷全部接入，此时蓄电池一般没有充满，而能量却全部消耗在卸荷上，造成资源的极大浪费；即使采用分阶段卸荷，一般只能做到五六级左右，效果仍然不理想。

我公司采用PWM(脉宽调制)方式进行无级卸载，即可以分上千个阶段进行卸载，一边对蓄电池充电，一边把多余的能量卸除，有效延长蓄电池的使用寿命。

3.ＰＷＭ充电方式，限压限流充电模式：在蓄电池电量较低时，采用限流充电模式；在蓄电池电量较高时，采用限压充电模式。

4.两路直流输出：每路均有多种输出控制方式可供选择，包括：常开；常关；常半功率；光控开、光控关；光控开、时控关；光控开、时控半功率、光控关；光控开、时控半功率、时控关。

只带液晶显示功能的控制器，通过液晶按键可以设定三种输出控制方式：常开；光控开、光控关；光控开、时控关。

5.LCD显示功能：LCD以直观的数字和图形形式显示系统状态和参数，如：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率、负载电流，输出控制方式，时控输出关断时间，光控开、光控关电压点，白天或夜晚指示，负载状态指示，蓄电池过压、蓄电池欠压、过载、短路等故障状态。

高性能风光互补控制器使用说明书型号: WWS06A-24(WWS03A-12)版本：1.0合肥为民电源有限公司Hefei Win Power Co.,Lit安全注意事项1. 非常感谢您购买为民电源的控制器，请在安装及使用本产品前仔细阅读使用说明书，并妥善保管。

2. 须有经验的技术人员进行安装操作，安装过程需严格按照本用户使用手册进行，确保该产品能够正常工作。

3. 本产品应避免长期接触腐蚀性气体和潮湿环境。

4. 切勿将本产品放置在潮湿、雨淋、暴晒、严重灰尘、震动、腐蚀及强烈电磁干扰的环境中。

5. 请勿打开本产品外壳自行维修。

目录一、产品概述 (1)二、型号说明 (2)三、性能特征 (2)四、操作规程 (3)五、液晶操作及显示说明 (4)5.1按键说明 (4)5.2显示内容说明 (5)5.3液晶按键浏览参数和输出方式 (5)5.4液晶按键设置参数和输出方式 (7)5.5手动刹车设置 (8)六、控制软件 (8)七、性能参数 (10)八、异常现象及处理 (12)九、保修及售后服务 (12)一、产品概述本高性能风光互补控制器专为高端的小型风光互补系统设计，特别适合于风光互补路灯系统和风光互补监控系统。

本控制器能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的充电，同时提供两路均有七种输出控制方式的直流输出，以供不同的特性负载灵活使用。

本控制器采用PWM方式控制风机和太阳能电池对蓄电池进行限流限压充电，即在蓄电池电量较低时，采用限流充电。

也就是当风机和太阳能总充电电流小于限流点时，风机和太阳能的能量全部给蓄电池充电。

当风机和太阳能总电流大于限流点时，以限流点的电流给蓄电池充电，多余的能量通过PWM方式卸载。

在蓄电池电量较高时，采用限压充电。

也就是当蓄电池电压低于限压点时，风机和太阳能的能量全部给蓄电池充电。

当蓄电池电压达到限压点时，风机和太阳能会以限压点对蓄电池充电，多余的能量通过PWM方式卸载。

对于特定的风力发电机，本控制器可以实现精确的转速控制，即可设定停机转速，当风力发电机超过此转速后，控制器将停止风力发电机运行，10分钟后再自动恢复风力发电机运行。

风光互补路灯控制器WSC30 30使用说明书感谢您购买我公司生产的风光互补路灯控制器。

请在使用本控制器之前，仔细阅读此说明书，并将其保存好以备将来参考。

我公司生产的控制器，按以下规则命名，请您在订货时注明，以便我们及时准确的为您供货。

WSC 30| || |_____________ 30：最大电流（A）30代表30安||______________________ WSC：风光互补路灯控制器1．性能特点风光互补路灯控制器采用微控制器控制，集风能、太阳能控制于一体的智能型控制器，风机升压，真正实现微风发电功能；智能控制发电机刹车及泄荷，能够良好地保护发电机及设备安全；.当风力较弱时，风机输出不足以对蓄电池充电，自动启动升压电路；当风力太强时，自动启动卸荷保护电路。

具有SOC电池管理系统功能；智能感知外界光线强弱，当天黑时自动开启照明灯，到设定时间或天亮时自动关闭照明灯。

本控制器还负责蓄电池的充、放电管理：当蓄电池电压低时，自动关闭照明灯，以保护蓄电池；当蓄电池充满时，自动进入PWM浮充状态；当天黑时，关闭充电回路，避免蓄电池通过太阳能板放电。

此外，本控制器还具有完善的保护电路，防止意外损坏控制器。

环境防护等级IP22。

2．接线方法.连接风力发电机时，分别接入A、B、C三个端子.按图正确连线、在连线之前请检查正、负极“+”“-”，以免出现故障。

.连接好后稍等约3分钟左右，待本机进入程序后才能正常操作。

注意：本控制器所接负载必须是线性负载（如LED灯、灯泡等）·根据电流选定合适的线径，不可过小，详情请参照技术参数表。

. 接线端须防氧化、霉变处理，连线时必须牢固，确保接触良好。

. 本产品特别注意防水、潮、虫（用于室外露天需要采取防护措施），以免造成整机短路故障。

·不可以用灯照太阳能光板发电（用灯照的光强度很低）。

·用直流电源代替光板容易引发控制器很多故障。

·确保风力电机是三相交流电输出并接触良好。

一、风光互补控制器(风光互补路灯控制器)产品功能与特点:采用先进的MPPT功率跟踪技术,保证风能和太阳能的最高利用。

具有2路负载独立输出功能。

智能化软件控制，自动识别12V/24V系统。

具有负载过载保护功能。

具有负载短路保护功能。

具有浮充功能智能滤除短时光照干扰功能具有风力发电机智能停机系统三种亮灯控制模式:光控模式,监控模式,光控+时控模式时控模式下自动学习天黑、天亮时间，自动开灯至指定时长。

光控模式下根据光照度控制点灯。

监控模式可24小时控制输出。

具有晨亮功能。

可以设置各项运行参数。

大功率负载输出能力大电流风能充电控制能力大电流太阳能充电控制能力二、常见问题及处理方法:1 、风光互补控制器在带载工作中过载灯产闪烁。

说明该路负载输出超过额定负载的10%，应检查负载是否超载。

2、风光互补控制器在带载工作中突然关闭输出，过载灯常亮。

说明该路负载输出超过了额定负载的20%或者出现短路，应检查负载情况。

3、无充电，无显示：打开风光互补控制器上盖，检查风光互补控制器直流保险片是否熔断。

当发现熔断，应首先检测蓄电池、太阳能电池板正负极是否接错，确认无误后更换同规格的直流保险片。

4、风力发电机不转：在风力较好的情况下，其它风力发电机运转正常，该风力发电机不转或转速很慢时，请观察风力发电机的尾舵方向是否与风向相同，检查风光互补控制器是否显示过压，若方向相同、风光互补控制器没有过压，尝试断开风光互补控制器与蓄电池连接，待风光互补控制器停止工作后再次连通蓄电池，风力发电机还是不转或转速很慢，尝试断开风力发电机与风光互补控制器的连接，风力发电机旋转正常，说明风光互补控制器的智能停机系统损坏，需要更换。

5、充电电压过高：蓄电池电压值高于充电过压保护电压上限的5%以上时，太阳能电池板或风力发电机用钳形电流表测量仍有充电电流，此故障可能是充电风光互补控制器损坏，需要更换。

三、产品多角度图片四、产品技术规格参数1、控制器功能说明图标及显示灯说明2、模式说明★光控模式(A):光控模式下,控制器根据太阳能电池输入电压低于设定值时开启负载，太阳能电池板输入电压高于设定值时关闭负载输出。

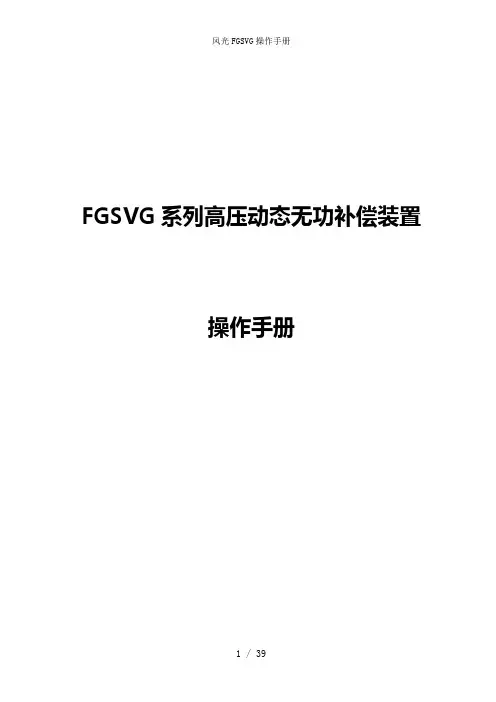

FGSVG系列高压动态无功补偿装置操作手册第一章山东新风光电子科技发展有限公司联系方式电话：0531-8510 8682传真：0531-8510 8681销售部：传真：第二章系统原理与结构2.1 FGSVG主要技术参数及主要标准2.1.1FGSVG主要技术参数●额定工作电压：6KV，10KV，35KV；●额定容量：±0.5～±10Mvar；●输出无功范围：从感性额定无功到容性额定无功范围内连续变化；●控制器响应时间：≤1ms；●输出电压总谐波畸变率（并网前）：≤4%；●输出电压总谐波畸变率（并网后）：≤3%；●输出电流总谐波畸变率THD：≤3%；●输出电压不对称度：≤3%；●效率：≥98%；●运行温度：－20℃～+40℃；●贮存温度：－40℃～+65℃●人机界面：采用中文显示操作界面。

●相对湿度：月平均值不大于90﹪(25℃)，无凝露●海拔高度：﹤1000m●地震烈度: 8度2.2系统结构FGSVG系列产品系统主电路结构如图2.2所示:图2. 2系统主电路结构图2.3 FGSVG 构成FGSVG 系列产品的构成主要有三个部分组成：控制柜、功率柜、进线柜，如表2.3所示。

10KV 装置(SVG)由3--4节功率柜、一节控制柜，一节进线柜组成；6KV 装置(SVG)由2--3节功率柜、一节控制柜，一节进线柜组成。

表2.3 FGSVG 的构成2.3.1控制柜控制柜由主控箱、PLC、UPS、触摸屏、继电器、空气开关、风机等部分组成。

操作部分包括启动按钮、开/停机旋钮、复位按钮、急停按钮。

2.3.2进线柜进线柜由主接触器KM1、缓冲接触器KM2，隔离开关K，缓冲电阻R、电抗器L、电压互感器PT1—PT3等几个部分组成。

隔离开关K的作用是，在系统维护时，为了保证人身安全，防止触电，而加的与现场电网隔离开的安全防护器件。

FGSVG系列产品的启动方式设计为自励启动,在缓冲接触器KM2闭合后，系统电压通过缓冲电阻对功率单元的直流电容进行充电，一段时间后，母线电压达到规定值，闭合主接触器KM1。

SYSW-9600型风光互补路灯控制器用户手册河南森源新能源有限公司目录一、产品概述 (2)二、设备型号、名称及引用标准 (2)1、设备型号、名称及其代表意义 (2)2、引用标准 (2)三、系统工作原理、组成及特点 (3)1、系统工作原理 (3)2、系统主要特点 (3)四、系统功能 (3)五、产品的各项技术指标 (4)1、系统主要技术参数、性能及规格 (4)2、系统使用环境条件 (5)六、设备安装及现场调试检测 (5)七、故障分析与排除 (7)八、运输、验收及贮存 (7)1、运输 (7)2、验收 (7)3、贮存 (7)九、客户定货须知 (8)十、随机文件 (8)一、 产品概述我国原有路灯系统主要依靠铺设市电供电线路提供电源，且路灯照度从开启照明到关闭照明保持一致，存在消耗负荷大、供电损耗大、控制不灵活等缺陷，因此节能减排、使用清洁能源、提高经济效益是市政路灯管理系统目前面临的艰巨任务和迫切需要解决的问题。

基于上述路灯系统使用现状，我公司自主研发了SYSW-9600型风光互补路灯控制器，是集太阳能、风能控制和输出调光控制于一体的智能调光型控制器。

该控制器配备两路独立控制输出，具有主道和辅道两盏路灯的控制和PWM 调光功能，既能提供必要的照明，又可节约电能，维持恶劣天气（阴雨无风）下的正常照明。

除此之外，还具有光控和时控功能。

光控：夜幕降临的时候自动开启路灯输出，点亮路灯；天亮时自动关闭输出，实现有效节能。

时控：采用四位拨码开关，自由设置四个功率（全功率、2/3功率、1/2功率、1/3功率）段的放电时间，合理分配电池的有限容量。

二、 设备型号、名称及引用标准1、 设备型号、名称及其代表意义风风风风风风风风风风风风风SSW 风风(Wind)风风风风风Y风风风(Solar)风风风风风-2、 引用标准1) GB 13337.1-91 固定型防酸式铅酸蓄电池技术条件 2) GB 8974－88风力机名词术语3) GB 4706.1-1998家用和类似用途电器的安全 第一部分：通用要求三、系统工作原理、组成及特点1、系统工作原理我公司在借鉴国内外的成功路灯系统基础上，结合国内路灯实际使用环境及特点，参考国内GB 13337.1-91《固定型防酸式铅酸蓄电池技术条件》、GB 8974－88 《风力机名词术语》等标准，研制开发了SYSW-9600型风光互补路灯控制器（以下简称“控制器”）。

风光互补(通用/路灯)控制器说明书一、型号及意义G W S xx yy □—○二、技术规格三、主要功能和特点1、使用灵活，即可用做风光互补路灯控制器，也可作为通用风光互补控制器。

2、有LCD和LED两种显示方式的机型可供选择。

3、可视化的人机对话界面：LCD或LED显示，按键或拔码进行设置和控制操作。

4、采用单片机实现了高智能化的控制，对蓄电池的充电进行科学化的管理。

5、两路路灯定时时间分别可设。

6、用做风光互补路灯控制器时，智能滤除短时光照变化，如闪电、短时遮蔽等的影响,不会误开灯。

7、具有光控、双时段时控、可选择的天亮前二次开灯功能。

天黑时光控制开灯（两路同时开灯），第一定时器开始计时。

在第一定时器定时时间满时关闭第二路灯（负载二）同时启动第二定时器；在第二定时器定时时间满时关闭第一路灯（负载一）天亮后既使定时未到也会关灯。

若使用了天亮前二次开灯功能则自动记忆前一日天亮时间，在天亮前会再次开灯约一小时（两路同时）。

8、蓄电池的充电电压门限值可进行设置，以便对不同特性的蓄电池进行合理的充电管理。

9、具有温度补偿功能，在-38℃—60℃的范围进行-30mV/（℃*12V）的温度补偿。

以满足不同温度下蓄电池的充电特性。

10、独立的温度探头可放置在蓄电池有代表性的测温点上。

以测得精确的蓄电池温度。

11、温度探头的智能识别：当温度探头不接或损坏时，控制器可自动按25℃时的参数进行充电管理。

12、在做通用控制器时，两路负载输出具有可独立设置的欠压保护门限和欠压恢复门限，以满足不同负载的需求。

13、具有过流、短路保护功能，工作稳定可靠。

当负载电流超过额定值时，过载指。

200W-600 W 系列风光互补路灯控制器（市电切换型）用户使用手册型号: SSWC-06-1224-C版本：2011-5.0V安全注意事项非常感谢您购买我公司的控制器，请在安装及使用本产品前仔细阅读使用说明书，并妥善保管。

须有经验的技术人员进行安装操作，安装过程需严格按照本用户使用手册进行，确保该产品能够正常工作。

安装时请使用绝缘工具，切勿使用劣质工具。

请勿使用质量不佳的蓄电池，以免漏液腐蚀或起火燃烧。

请勿使用过细或质量不佳的电缆，以免引起漏电或火灾。

切勿将蓄电池正负极接反，切勿将太阳能电池板正负极接反。

请勿将控制器放置在潮湿、雨淋、严重灰尘、震动、腐蚀及强烈电磁干扰的环境中。

严禁在混有可燃气体的环境中安装及使用本控制器。

在本控制器的周围严禁放置任何易燃、易爆及危险品。

控制器上各种符号请保持完整，请让儿童远离现场，避免事故发生。

请勿打开本产品外壳自行维修一．产品概述本高性能风光互补控制器专为高端的小型风光互补系统设计，特别适合于风光互补路灯系统和风光互补监控系统。

设备能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的充电，同时提供两路均有3种输出控制方式的直流输出，以供不同的特性负载灵活使用。

二. 产品特点●MPPT充电模式，模块化设计。

●独立的柔性升压电路（专利技术）。

●12V/24V自动识别。

●200W-600W系列通用，兼容各类系统设计方案。

●允许蓄电池接反，允许太阳能板接反。

●体积小，适用于各类灯杆内安装。

三. 保护功能●太阳能板限流，限压保护；夜间防反充，太阳能电池防反接。

●蓄电池过充过放电、蓄电池防反接、电池掉电保护。

●风机限流，限压，刹车保护。

●负载短路保护，防雷保护。

四. 控制器输出功能说明本控制器有两路直流输出，输出控制方式有2种，常输出型和光控开+光控关类型。

用户可在订货前根据具体系统实际情况，明确要求哪种设置。

* 您现在选用该款的输出方式为项。

(I）用于监控系统，第1路，第2路均为24小时常输出DC电源。

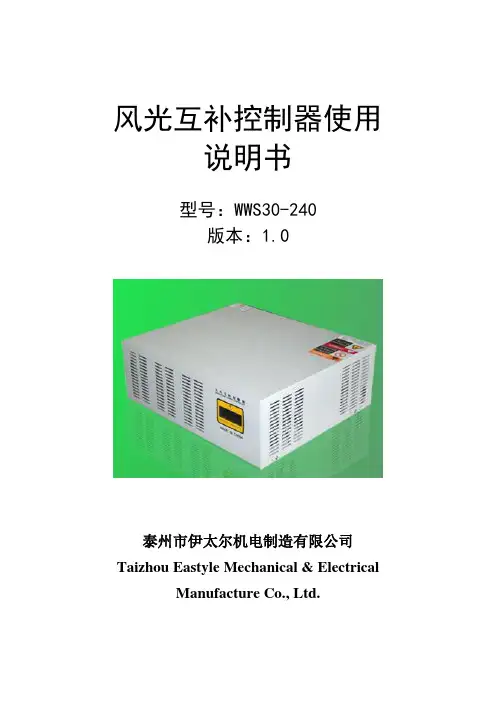

风光互补控制器使用说明书型号：WWS30-240版本：1.0泰州市伊太尔机电制造有限公司Taizhou Eastyle Mechanical & Electrical Manufacture Co., Ltd.安全注意事项1. 非常感谢您购买伊太尔机电的控制器，请在安装及使用本产品前仔细阅读使用说明书，并妥善保管。

2. 须有经验的技术人员进行安装操作，安装过程需严格按照本用户使用手册进行，确保该产品能够正常工作。

3. 本产品应避免长期接触腐蚀性气体和潮湿环境。

4. 切勿将本产品放置在潮湿、雨淋、暴晒、严重灰尘、震动、腐蚀及强烈电磁干扰的环境中。

5. 请勿打开本产品外壳自行维修。

目录一、产品概述 (1)二、型号说明 (1)三、性能特征及保护功 (1)四、控制面板说明 (2)五、系统说明 (3)六、操作规程 (4)七、使用环境 (4)八、安全及保护 (5)九、故障分析 (5)十、技术参数 (6)十一、售后服务 (6)一、产品概述风光互补控制器是专门为风能、太阳能发电系统设计的；集风能控制、太阳能于一体的智能型控制器。

设备不仅能够高效率地转化风力发电机和太阳能电池板所发出的电能对蓄电池进行充电，而且还提供了强大的控制功能。

本控制器采用PWM无级卸载方式控制风机和太阳能电池对蓄电池进行智能充电。

在太阳电池板和风力发电机所发出的电能超过蓄电池存储容量时，控制系统必须将多余的能量消耗掉，从而保证了最佳的蓄电池充电特性，使得电能得到充分利用。

由于蓄电池只能承受一定的充电电流和浮充电压，过电流和过电压充电都会对蓄电池造成严重的损害。

本控制器通过单片机实时检测蓄电池的充电电压和充电电流，并通过控制风机充电电流和光伏充电电流来限制蓄电池的充电电压和充电电流，确保蓄电池既可以充满，又不会损坏。

从而确保了蓄电池的使用寿命。

数字化智能控制，核心器件采用功能强大的单片机进行控制，使得外围电路结构简单，且控制方式和控制策略灵活强大；功率器件则采用优质的进口器件，从而确保了控制器优异的性能和稳定性。

风光互补控制器使用说明书设备型号：SWC-10-48l产品介绍我公司生产的风光电集成互补控制器，是集太阳能、风能与一体的智能系统充电控制设备。

设备可控制保护风力发电机和太阳能电池板对蓄电池进行智能充电。

设备外观大方、液晶指示直观、操作方便。

具有过压、欠压、过载、过热、短路、防雷、PWM 卸载、过压自动刹车、蓄电池反接和开路保护等完善的保护功能。

核心控制元件采用美国ATMEL 原装微控制主芯片，功率器件则采用优质的德国XYIS进口器件。

本电源整机效率高，充电效率高，空载损耗低。

经大量实践证明，该系统运行安全、稳定、可靠，使用寿命长。

具有较高的性能价格比。

l产品特点1、PWM无级卸载：在太阳电池板和风力发电机所发出的电能超过蓄电池时，控制系统必须将多余的能量通过卸荷释放掉。

普通的控制方式是将整个卸荷全部接上，此时蓄电池一般还没有充满，但能量却全部被耗在卸荷上，从而造成了能量的浪费。

有的则采用分阶段接上卸荷，则阶段越多，控制效果越好，但一般只能做到五六级左右，所以效果仍不够理想。

我公司采用的控制方式是PWM（脉宽调制）方式进行无级卸载，即可以达到上千级的卸载。

所以，在正常卸载情况下，可确保蓄电池电压始终稳定在浮充电压点，而只是将多余的电能释放到卸荷上。

从而保证了最佳的蓄电池充电特性，使得电能得到充分利用，并确保了蓄电池的使用寿命。

2、稳定性高：由于本系统具有过压、欠压、过载、过热、短路、反接、防雷、蓄电池开路保护、PWM卸载和过压自动刹车等完善的保护功能，从而确保了系统的稳定性。

3、风力发电/太阳能发电充电控制一体：结构简单，维护方便。

4、风光互补：由于风力资源和阳光资源在不同的地域、季节、天气条件下分布不同，采用风光互补系统具有一定的互补性。

同时充分利用风能和光能资源发电，可减少采用单一能源可能造成的电力供应不足或不平衡。

5、LCD显示蓄电池电压和充电电流动态参数：使得用户能够直观了解风机充电电流的大小和蓄电池的状态，并可以根据蓄电池的电压来调节使用负载的大小和时间。

风光互补(通用/路灯)控制器说明书一、型号及意义G W S xx yy □—○二、技术规格三、主要功能和特点1、使用灵活，即可用做风光互补路灯控制器，也可作为通用风光互补控制器。

2、有LCD和LED两种显示方式的机型可供选择。

3、可视化的人机对话界面：LCD或LED显示，按键或拔码进行设置和控制操作。

4、采用单片机实现了高智能化的控制，对蓄电池的充电进行科学化的管理。

5、两路路灯定时时间分别可设。

6、用做风光互补路灯控制器时，智能滤除短时光照变化，如闪电、短时遮蔽等的影响,不会误开灯。

7、具有光控、双时段时控、可选择的天亮前二次开灯功能。

天黑时光控制开灯（两路同时开灯），第一定时器开始计时。

在第一定时器定时时间满时关闭第二路灯（负载二）同时启动第二定时器；在第二定时器定时时间满时关闭第一路灯（负载一）天亮后既使定时未到也会关灯。

若使用了天亮前二次开灯功能则自动记忆前一日天亮时间，在天亮前会再次开灯约一小时（两路同时）。

8、蓄电池的充电电压门限值可进行设置，以便对不同特性的蓄电池进行合理的充电管理。

9、具有温度补偿功能，在-38℃—60℃的围进行-30mV/（℃*12V）的温度补偿。

以满足不同温度下蓄电池的充电特性。

10、独立的温度探头可放置在蓄电池有代表性的测温点上。

以测得精确的蓄电池温度。

11、温度探头的智能识别：当温度探头不接或损坏时，控制器可自动按25℃时的参数进行充电管理。

12、在做通用控制器时，两路负载输出具有可独立设置的欠压保护门限和欠压恢复门限，以满足不同负载的需求。

13、具有过流、短路保护功能，工作稳定可靠。

当负载电流超过额定值时，过载指示灯闪烁；当负载电流超过额定值的120-150%时，过载指示灯长亮并切断负载。

当负载短路时立即切断负载，并过载指示灯长亮。

四、机器外观样式1、LCD控制器外观式样如图所示：2、LED控制器外观式样如图所示：五、显示界面和设置1、LCD显示器显示界面a)欢迎界面开机后显示欢迎界面几秒后进入工作参数显示界面。

SDGF-600风光互补发电系统使用说明书山东上德电气股份有限公司目录产品系列........................................ - 2 - 技术参数........................................ - 2 - 系统配置........................................ - 2 - 配件明细........................................ - 4 - 线路连接........................................ - 5 - 施工指南........................................ - 6 - 日常维护........................................ - 6 - 故障排除........................................ - 6 - 产品保修........................................ - 7 -产品系列技术参数系统配置1.基本线路2.配置列表3.特别说明控制器：控制开关可以将使风机处于停机状态，开机前请确定线缆可靠连接。
