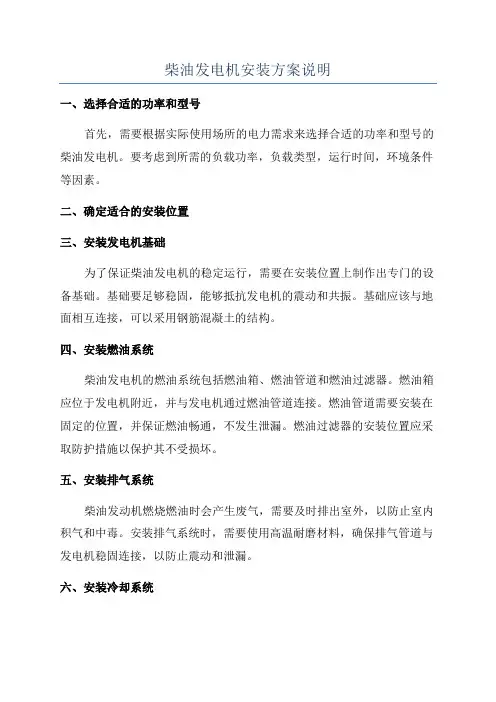

柴油发电机安装方案说明一、选择合适的功率和型号首先，需要根据实际使用场所的电力需求来选择合适的功率和型号的柴油发电机。
要考虑到所需的负载功率，负载类型，运行时间，环境条件等因素。
二、确定适合的安装位置三、安装发电机基础为了保证柴油发电机的稳定运行，需要在安装位置上制作出专门的设备基础。
基础要足够稳固，能够抵抗发电机的震动和共振。
基础应该与地面相互连接，可以采用钢筋混凝土的结构。
四、安装燃油系统柴油发电机的燃油系统包括燃油箱、燃油管道和燃油过滤器。
燃油箱应位于发电机附近，并与发电机通过燃油管道连接。
燃油管道需要安装在固定的位置，并保证燃油畅通，不发生泄漏。
燃油过滤器的安装位置应采取防护措施以保护其不受损坏。
五、安装排气系统柴油发动机燃烧燃油时会产生废气，需要及时排出室外，以防止室内积气和中毒。
安装排气系统时，需要使用高温耐磨材料，确保排气管道与发电机稳固连接，以防止震动和泄漏。
六、安装冷却系统柴油发动机在运行时会产生大量的热量，需要通过冷却系统散热。
冷却系统由冷却水箱、冷却水管和冷却风扇等组成。
冷却水箱应安装在合适的位置，保持冷水循环通畅。
冷却水管和冷却风扇需要与发动机紧密连接，并保证水路和空气路畅通。
七、安装电气控制系统柴油发电机的电气控制系统包括控制柜、电缆和配电板。
控制柜需要安装在离发电机较远的位置，以免受到震动和振动的影响。
电缆可以埋设在地下，连接发电机和配电板。
配电板需要安装在合适的位置，并能够容纳发电机所需的所有电气设备。
八、安装故障报警系统为了及时监测柴油发电机的运行状况，需要安装故障报警系统。
系统应包括温度传感器、油压传感器和振动传感器等，以便及时发现和解决发电机的故障。
九、进行运行测试在安装完成后，需要对柴油发电机进行运行测试，确保其正常运行和安全可靠。
测试包括电压、频率和功率输出测试，以及负载切换测试等。
以上是柴油发电机安装方案的详细说明。
在实际的安装过程中，还需要遵循相关的安全规范和操作流程，确保安全和可靠性。

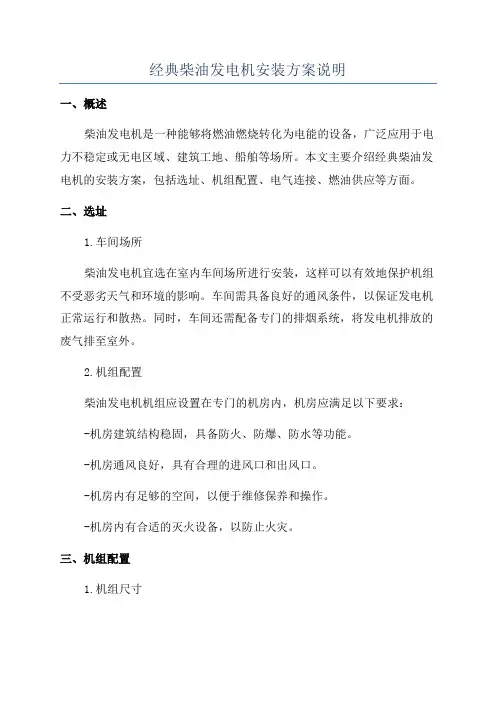

经典柴油发电机安装方案说明一、概述柴油发电机是一种能够将燃油燃烧转化为电能的设备，广泛应用于电力不稳定或无电区域、建筑工地、船舶等场所。
本文主要介绍经典柴油发电机的安装方案，包括选址、机组配置、电气连接、燃油供应等方面。
二、选址1.车间场所柴油发电机宜选在室内车间场所进行安装，这样可以有效地保护机组不受恶劣天气和环境的影响。
车间需具备良好的通风条件，以保证发电机正常运行和散热。
同时，车间还需配备专门的排烟系统，将发电机排放的废气排至室外。
2.机组配置柴油发电机机组应设置在专门的机房内，机房应满足以下要求：-机房建筑结构稳固，具备防火、防爆、防水等功能。
-机房通风良好，具有合理的进风口和出风口。
-机房内有足够的空间，以便于维修保养和操作。
-机房内有合适的灭火设备，以防止火灾。
三、机组配置1.机组尺寸柴油发电机机组的尺寸应根据具体需求进行选择，一般有标准和紧凑两种尺寸可选。
标准尺寸适用于空间宽敞的场所，紧凑尺寸适用于居住区或空间有限的场所。
2.耦合方式柴油发电机通常与发动机通过法兰连接，并通过联轴器将机组与负载设备耦合。
合理选择耦合方式可以减小运行噪音、降低振动、提高传动效率。
四、电气连接1.输电线路柴油发电机与负载设备之间的电气连接主要通过输电线路进行。
在线路设计中，应考虑线路的长度、负载功率、线形类型等因素，以确保电能输送的稳定和高效。
2.配电柜柴油发电机机组需配备适当的配电柜，负责将输出电能分配给各个负载设备。
配电柜需具备过载保护、漏电保护、短路保护等功能，以确保电能传输过程的安全和稳定。
五、燃油供应柴油发电机需要定期补充燃油，供应燃油的方式主要有：1.直接供油将燃油贮存在配油箱中，通过燃油泵将油箱内的燃油直接供给发动机燃烧。
2.间接供油将燃油贮存在燃油罐中，通过燃油管道将燃油供给柴油发电机机组的燃油箱。
在燃油罐和燃油箱之间设置液位开关，当燃油箱液位过低时自动触发补充燃油。
六、安全措施1.灭火设备柴油发电机机组的安装场所应配置合适的灭火设备，如灭火器、灭火器箱等，以防止火灾风险。

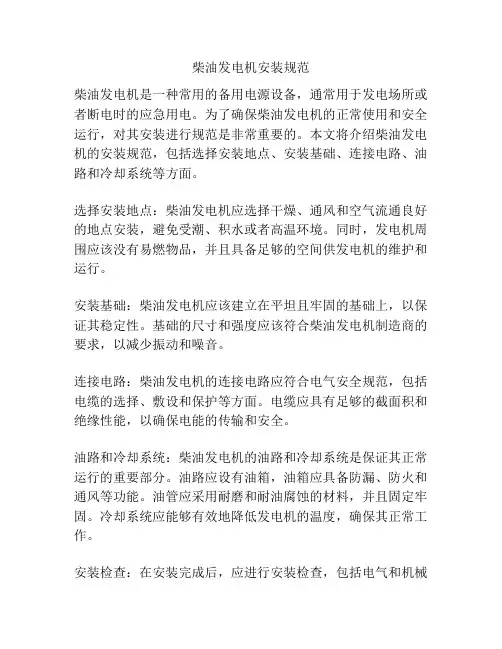

柴油发电机安装规范柴油发电机是一种常用的备用电源设备，通常用于发电场所或者断电时的应急用电。
为了确保柴油发电机的正常使用和安全运行，对其安装进行规范是非常重要的。
本文将介绍柴油发电机的安装规范，包括选择安装地点、安装基础、连接电路、油路和冷却系统等方面。
选择安装地点：柴油发电机应选择干燥、通风和空气流通良好的地点安装，避免受潮、积水或者高温环境。
同时，发电机周围应该没有易燃物品，并且具备足够的空间供发电机的维护和运行。
安装基础：柴油发电机应该建立在平坦且牢固的基础上，以保证其稳定性。
基础的尺寸和强度应该符合柴油发电机制造商的要求，以减少振动和噪音。
连接电路：柴油发电机的连接电路应符合电气安全规范，包括电缆的选择、敷设和保护等方面。
电缆应具有足够的截面积和绝缘性能，以确保电能的传输和安全。
油路和冷却系统：柴油发电机的油路和冷却系统是保证其正常运行的重要部分。
油路应设有油箱，油箱应具备防漏、防火和通风等功能。
油管应采用耐磨和耐油腐蚀的材料，并且固定牢固。
冷却系统应能够有效地降低发电机的温度，确保其正常工作。
安装检查：在安装完成后，应进行安装检查，包括电气和机械方面的检查。
电气检查主要包括测量电压、电流和接地等参数，以确保发电机的电气连接正确。
机械检查主要包括检查发动机的润滑系统、冷却系统和燃油系统等是否正常。
以上是柴油发电机安装规范的一些方面，但实际安装过程中还要根据具体情况结合设备制造商的要求进行。
此外，在安装过程中应遵守相关的安全操作规程，确保人员和设备的安全。
最后，定期的维护和保养对于发电机的长期稳定运行也是非常重要的。

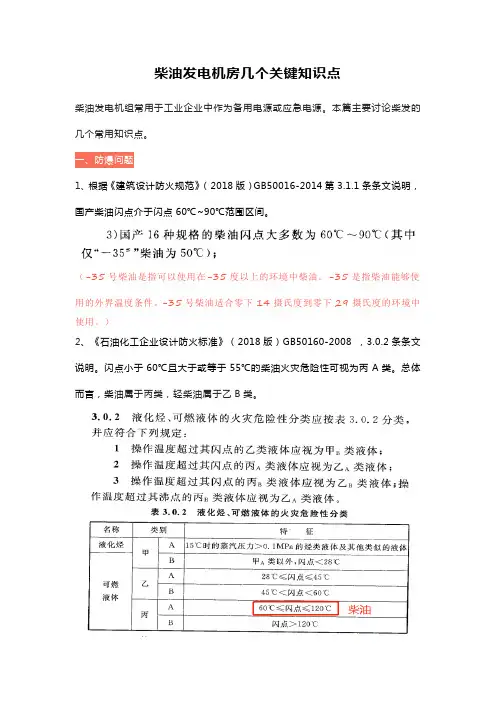

柴油发电机房几个关键知识点柴油发电机组常用于工业企业中作为备用电源或应急电源。
本篇主要讨论柴发的几个常用知识点。
1、根据《建筑设计防火规范》（2018版）GB50016-2014第3.1.1条条文说明，国产柴油闪点介于闪点60℃~90℃范围区间。
（-35号柴油是指可以使用在-35度以上的环境中柴油。
-35是指柴油能够使用的外界温度条件。
-35号柴油适合零下14摄氏度到零下29摄氏度的环境中使用。
）2、《石油化工企业设计防火标准》（2018版）GB50160-2008 ，3.0.2条条文说明。
闪点小于60℃且大于或等于55℃的柴油火灾危险性可视为丙A类。
总体而言，柴油属于丙类，轻柴油属于乙B类。
3、根据《爆炸危险环境电力装置设计规范》GB50058-2014的附录C“可燃性气体或蒸气爆炸性混合物分级、分组表C”中：柴油被列为ⅡA级，引燃温度组别为T3。
4、根据《爆炸危险环境电力装置设计规范》GB50058-2014的第3.1.1条，可能出现下列情况之一时，应进行爆炸性气体环境的电力装置设计。
5、（结合1~4）对于柴油发电机室来讲，其储油间的温度按照环境温度考虑，柴油的闪点大于60℃，环境温度小于闪点且没有操作温度。
故储油间内不属于爆炸性气体环境。
6、令不少设计师费解的是15D202-2_柴油发电机组设计与安装，P101页照明示意图中，储油间采用了防爆壁装应急荧光灯。
图集仅在照明示意图中提到了防爆灯，笔者认为这只是设计提档，不能理解为规范要求。
且其也仅提档了灯具本身，对于线路、储油间内外线路处是否需要做防爆处理均没有明确说明。
7、目前没有规范和标准要求储油间需采用防爆灯具。
《广州：建设工程消防设计、审查难点问题解答》中也明确了柴发发电机房不属于爆炸危险场所。
8、王金元在其《建筑电气设计疑难问题解析》中明确提到。
小结：柴油发电机房及其储油间不属于爆炸危险环境，不必设计防爆灯具。
二、是否安装可燃气体探测器1、根据《石油化工可燃气体和有毒气体检测报警设计规范》GB50493-2019第2.0.1条，可燃气体（易燃气体）指甲类气体或甲、乙A类可燃液体气化后形成的可燃气体或可燃蒸汽。
柴油发电机组安装指南柴油发电机组是一种常见且重要的发电设备，广泛应用于建筑工地、电力公司、矿山等多个领域。
正确的安装对于发电机组的性能和工作效率具有至关重要的影响。
本文将为您提供一份详细的柴油发电机组安装指南，帮助您正确地安装这一设备。
1.选择合适的安装地点在安装柴油发电机组之前，首先要选择一个合适的安装地点。
考虑到发电机组的重量和噪音问题，最好选择一个干燥、通风、稳定的地方。
确保安装地点远离易燃物品，并能方便进行日常维护和检修。
2.准备工作在开始安装之前，需要进行一些准备工作。
首先是测量安装地点的尺寸，确保发电机组能够顺利放置。
其次，查阅发电机组的技术资料和安装手册，了解设备的规格、要求和安装步骤。
同时，准备好所需的工具和材料，如螺丝刀、扳手、电缆等。
3.固定机组底座根据发电机组的大小和重量，确定合适的底座尺寸，并将其固定在安装地点上。
底座应该稳固并能够承受发电机组的重量。
在安装底座时，确保其水平，并使用螺栓将其牢固地固定在地面上。
4.连接燃油管道和水管道柴油发电机组需要连接燃油管道和水管道以供应燃油和冷却水。
首先，根据技术资料确定管道规格和类型。
然后，将管道连接到相应的接口上，并使用密封胶密封连接处，确保不会发生泄漏。
5.接地发电机组的安装必须进行接地处理，以确保人身安全和设备的正常运行。
首先，选择适当的接地装置，并将其连接到发电机组上。
接着，选择合适的接地点，确保接地电阻符合国家标准。
最后，将接地线连接到接地点上，并进行必要的测试，确保接地有效。
6.电气连接在进行电气连接之前，请务必切断电源。
将发电机组的输出线与主配电盘进行连接，根据接线图将线缆正确连接到相应位置。
确保所有连接牢固可靠，并使用绝缘胶带对接线进行绝缘处理。
完成连接后，仔细检查一遍，确保没有错误和短路等问题。
7.检查设备在安装完成后，进行设备的全面检查是非常重要的。
首先，检查燃油和水管道是否正确连接，并进行泄漏测试。
然后，检查电气连接是否牢固，各个电器元件是否正常工作。

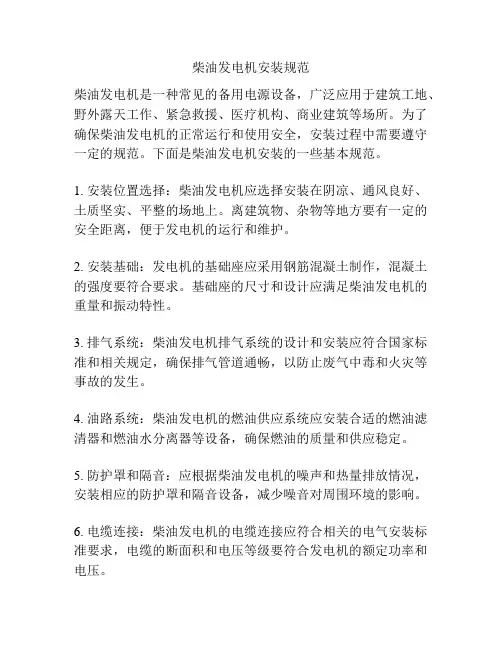

柴油发电机安装规范柴油发电机是一种常见的备用电源设备，广泛应用于建筑工地、野外露天工作、紧急救援、医疗机构、商业建筑等场所。
为了确保柴油发电机的正常运行和使用安全，安装过程中需要遵守一定的规范。
下面是柴油发电机安装的一些基本规范。
1. 安装位置选择：柴油发电机应选择安装在阴凉、通风良好、土质坚实、平整的场地上。
离建筑物、杂物等地方要有一定的安全距离，便于发电机的运行和维护。
2. 安装基础：发电机的基础座应采用钢筋混凝土制作，混凝土的强度要符合要求。
基础座的尺寸和设计应满足柴油发电机的重量和振动特性。
3. 排气系统：柴油发电机排气系统的设计和安装应符合国家标准和相关规定，确保排气管道通畅，以防止废气中毒和火灾等事故的发生。
4. 油路系统：柴油发电机的燃油供应系统应安装合适的燃油滤清器和燃油水分离器等设备，确保燃油的质量和供应稳定。
5. 防护罩和隔音：应根据柴油发电机的噪声和热量排放情况，安装相应的防护罩和隔音设备，减少噪音对周围环境的影响。
6. 电缆连接：柴油发电机的电缆连接应符合相关的电气安装标准要求，电缆的断面积和电压等级要符合发电机的额定功率和电压。
7. 接地系统：柴油发电机应设置可靠的接地系统，确保人身安全和设备的运行稳定。
8. 冷却系统：柴油发电机的冷却系统应设计合理，确保发电机在运行过程中的温度控制在合理范围内。
9. 控制系统：柴油发电机的控制系统应具备过载保护、欠压保护、过压保护、短路保护等安全保护功能，避免意外事故的发生。
10. 安全警示标识：在柴油发电机周围应设置明显的安全警示标识，提醒工作人员注意安全事项和操作规程。
综上所述，柴油发电机的安装需要遵守一定的规范，以保证其正常运行和使用安全。
安装过程中需要关注安装位置选择、基础、排气系统、油路系统、防护罩和隔音、电缆连接、接地系统、冷却系统、控制系统等方面的要求，并设置相应的安全警示标识。
只有严格按照规范进行安装，才能保证柴油发电机的正常工作效果和使用寿命，确保人员安全和设备稳定运行。

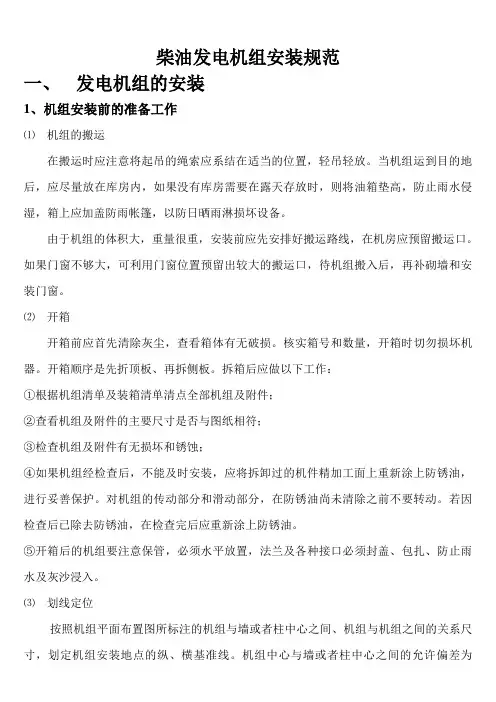

柴油发电机组安装规范一、发电机组的安装1、机组安装前的准备工作⑴机组的搬运在搬运时应注意将起吊的绳索应系结在适当的位置，轻吊轻放。
当机组运到目的地后，应尽量放在库房内，如果没有库房需要在露天存放时，则将油箱垫高，防止雨水侵湿，箱上应加盖防雨帐篷，以防日晒雨淋损坏设备。
由于机组的体积大，重量很重，安装前应先安排好搬运路线，在机房应预留搬运口。
如果门窗不够大，可利用门窗位置预留出较大的搬运口，待机组搬入后，再补砌墙和安装门窗。
⑵开箱开箱前应首先清除灰尘，查看箱体有无破损。
核实箱号和数量，开箱时切勿损坏机器。
开箱顺序是先折顶板、再拆侧板。
拆箱后应做以下工作：①根据机组清单及装箱清单清点全部机组及附件；②查看机组及附件的主要尺寸是否与图纸相符；③检查机组及附件有无损坏和锈蚀；④如果机组经检查后，不能及时安装，应将拆卸过的机件精加工面上重新涂上防锈油，进行妥善保护。
对机组的传动部分和滑动部分，在防锈油尚未清除之前不要转动。
若因检查后已除去防锈油，在检查完后应重新涂上防锈油。
⑤开箱后的机组要注意保管，必须水平放置，法兰及各种接口必须封盖、包扎、防止雨水及灰沙浸入。
⑶划线定位按照机组平面布置图所标注的机组与墙或者柱中心之间、机组与机组之间的关系尺寸，划定机组安装地点的纵、横基准线。
机组中心与墙或者柱中心之间的允许偏差为20mm，机组与机组之间的允许偏差为10mm.⑷检查设备准备安装检查设备，了解设计内容和施工图纸，根据设计图纸所需的材料进行备料，并按施工计划将材料按先后顺序送入施工现场。
如果无设计图纸，应参考说明书，并根据设备的用途及安装要求，同时考虑水源、电源、维修和使用等情况，确定土建平面的大小及位置，画出机组布置平面图。
⑸准备起吊设备和安装工具2、机组的安装⑴测量基础和机组的纵横中心线机组在就位前，应依照图纸“放线”画出基础和机组的纵横中心线及减振器定位线。
⑵吊装机组吊装时应用足够强度的钢丝绳索在机组的起吊位置，不能套在轴上，也要防止碰伤油管和表盘，按要求将机组吊起，对准基础中心线和减振器，并将机组垫平。

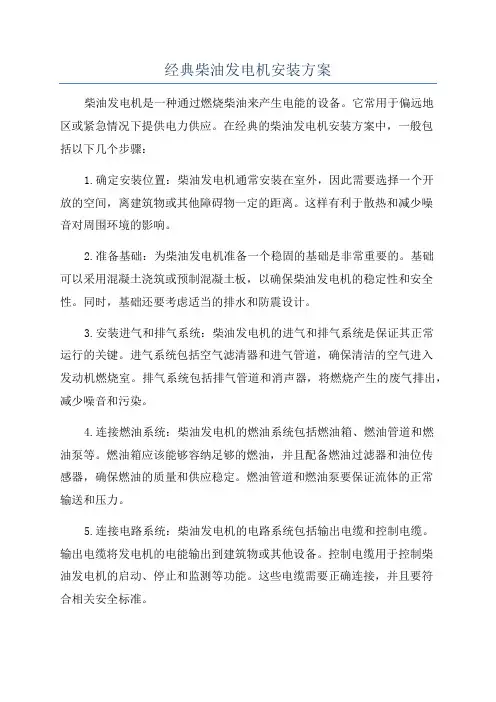

经典柴油发电机安装方案柴油发电机是一种通过燃烧柴油来产生电能的设备。
它常用于偏远地区或紧急情况下提供电力供应。
在经典的柴油发电机安装方案中，一般包括以下几个步骤：1.确定安装位置：柴油发电机通常安装在室外，因此需要选择一个开放的空间，离建筑物或其他障碍物一定的距离。
这样有利于散热和减少噪音对周围环境的影响。
2.准备基础：为柴油发电机准备一个稳固的基础是非常重要的。
基础可以采用混凝土浇筑或预制混凝土板，以确保柴油发电机的稳定性和安全性。
同时，基础还要考虑适当的排水和防震设计。
3.安装进气和排气系统：柴油发电机的进气和排气系统是保证其正常运行的关键。
进气系统包括空气滤清器和进气管道，确保清洁的空气进入发动机燃烧室。
排气系统包括排气管道和消声器，将燃烧产生的废气排出，减少噪音和污染。
4.连接燃油系统：柴油发电机的燃油系统包括燃油箱、燃油管道和燃油泵等。
燃油箱应该能够容纳足够的燃油，并且配备燃油过滤器和油位传感器，确保燃油的质量和供应稳定。
燃油管道和燃油泵要保证流体的正常输送和压力。
5.连接电路系统：柴油发电机的电路系统包括输出电缆和控制电缆。
输出电缆将发电机的电能输出到建筑物或其他设备。
控制电缆用于控制柴油发电机的启动、停止和监测等功能。
这些电缆需要正确连接，并且要符合相关安全标准。
6.安装冷却系统：柴油发电机在运行过程中会产生大量热量，需要有效的冷却系统来降低温度。
冷却系统包括水泵、散热器和冷却剂管道等。
水泵将冷却剂循环流动，散热器将热量散发到周围环境中。
7.连接控制面板：控制面板是柴油发电机的操作界面，可用于监测和控制发电机的运行状态。
它包括启动按钮、运行指示器、报警器和电压调节器等。
控制面板要正确安装并与发电机的电路系统连接。
8.安装附件和配件：柴油发电机还可能需要安装一些附件和配件，如故障保护装置、消声器、起重设备和防护罩等。
这些附件和配件可以提高柴油发电机的安全性、可靠性和使用寿命。
总结起来，经典柴油发电机的安装方案主要包括确定安装位置、准备基础、安装进气和排气系统、连接燃油系统、连接电路系统、安装冷却系统、连接控制面板以及安装附件和配件等步骤。

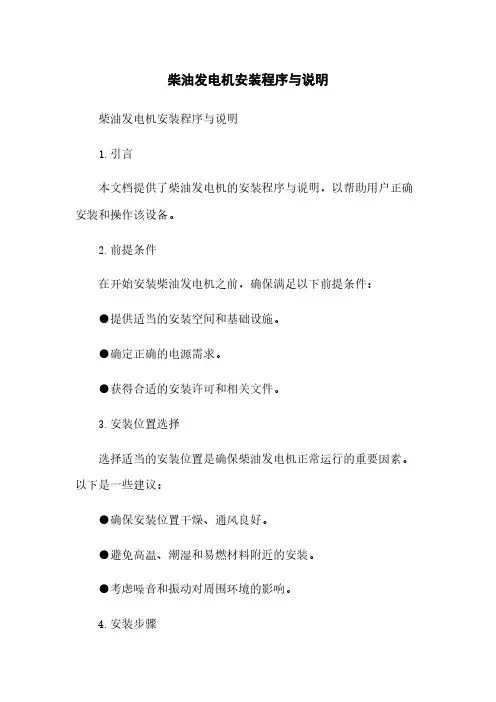

柴油发电机安装程序与说明柴油发电机安装程序与说明1.引言本文档提供了柴油发电机的安装程序与说明，以帮助用户正确安装和操作该设备。
2.前提条件在开始安装柴油发电机之前，确保满足以下前提条件：●提供适当的安装空间和基础设施。
●确定正确的电源需求。
●获得合适的安装许可和相关文件。
3.安装位置选择选择适当的安装位置是确保柴油发电机正常运行的重要因素。
以下是一些建议：●确保安装位置干燥、通风良好。
●避免高温、潮湿和易燃材料附近的安装。
●考虑噪音和振动对周围环境的影响。
4.安装步骤4.1 准备工作●确定安装位置，并清理任何障碍物。
●检查安装地点是否满足相关安全标准和规定。
4.2 安装基础●根据厂家提供的安装要求和图纸，进行合适的基础搭建。
●确保基础的稳定性和承载能力。
4.3 燃油供应系统●安装燃油储罐和输油管道。
●进行泄漏检查，并确保燃油供应系统正常工作。
4.4 排气系统●安装合适的排气管道和消音器。
●确保排气系统与环境要求相符。
4.5 电气系统●连接柴油发电机的电源线路，并确保正确接地。
●检查电气系统的连接和绝缘性能。
4.6 控制系统●安装控制柜和仪表台，确保控制系统正常工作。
●进行相关测试，确保设备的自动控制功能正常。
4.7 冷却系统●安装冷却系统，并确保冷却水循环正常运作。
●定期检查和维护冷却系统，防止过热并保持适当的冷却液位。
4.8 启动和测试●在安装完毕后，进行启动和测试，确保柴油发电机正常运行。
●检查机组的输出电压、频率和稳定性。
5.操作和维护说明为了确保柴油发电机的可靠性和持续运行，需要进行定期的操作和维护。
以下是一些建议：●定期检查机组的运行情况和指标，包括温度、油压等。
●保持机组周围的清洁，并定期清理过滤器和散热器。
●根据柴油发电机的维护手册执行相应的维护任务，如更换机油、滤芯等。
6.附件本文档涉及以下附件：●柴油发电机安装要求和图纸。
●燃油供应系统的相关文件和证书。
●控制柜和仪表台的电路图和接线图。
