建筑结构基础与识图试卷A

建筑识图与构造考试试题与答案1、下面既属承重构件，又是围护构件的是（）。

A、墙、屋顶B、基础、楼板C、屋顶、基础D、门窗、墙答案：A2、建筑物设计年限为50年，适用于（）。

A、临时建筑B、普通住房C、纪念性建筑D、易于替换的结构构件答案：B3、下列铅笔中，硬度最大的是（）。

A、HB、2HC、BD、2B答案：B4、建筑物中楼梯常用的坡度是（）。

A、20oB、30oC、40oD、45o答案：B5、民用建筑窗洞口的宽度和高度均应采用（）模数。

A、30mmB、300mmC、60mmD、600mm答案：B6、不属于结构设计总说明主要内容的是（）。

A、图纸目录B、工程概况C、主要结构材料D、结构要点和施工要求答案：D7、对于砌块长度方向的错缝搭接有一定要求，中型空心砌块上下皮的搭接长度应不小于（）mm。

A、90B、150C、100D、60答案：B8、在曲面按一定约束条件运动形成过程中，母线运动到曲面上的任一位置时，称为曲面的（）A、线B、素线C、母线D、子线答案：B9、残疾人通行坡道的坡度不应大于（）。

A、1：12B、1：10C、1：8D、1：6答案：A10、建筑物最下面的部分是（）。

A、首层地面B、首层墙或柱C、基础D、地基答案：C11、长仿宋体的字高与字宽比值为（）。

A、1B、1.4C、1.5D、√2答案：D12、哪个不属于变形缝的类型有（）A、伸缩缝B、沉降缝C、抗震缝D、弹性缝答案：D13、装配式钢筋混凝土楼板的板缝宽度一般要求不小于 mm。

（）A、20mmB、25mmC、30mmD、40mm答案：A14、全地下室是指埋置深度为地下室净高的（）以上。

A、1/3B、1/2C、1/4D、1/5答案：B15、肋梁式楼盖荷载的传递途径为（）。

A、板一次梁一主梁一墙B、次梁一主梁一板一墙C、板一主梁一次梁一墙 D:、主梁一次梁一板一墙答案：A16、普通粘土砖的重量为（）。

A、1斤B、5斤C、10斤D、20斤答案：B17、阳台是由（）组成。

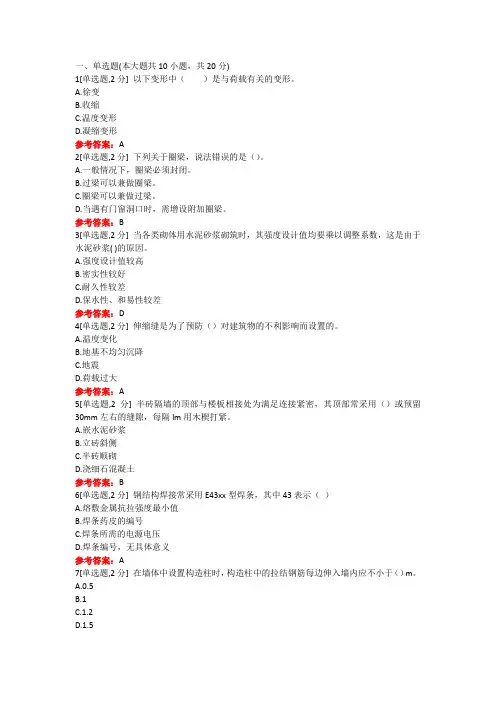

一、单选题(本大题共10小题，共20分)1[单选题,2分] 以下变形中（）是与荷载有关的变形。

A.徐变B.收缩C.温度变形D.凝缩变形参考答案：A2[单选题,2分] 下列关于圈梁，说法错误的是（）。

A.一般情况下，圈梁必须封闭。

B.过梁可以兼做圈梁。

C.圈梁可以兼做过梁。

D.当遇有门窗洞口时，需增设附加圈梁。

参考答案：B3[单选题,2分] 当各类砌体用水泥砂浆砌筑时，其强度设计值均要乘以调整系数，这是由于水泥砂浆( )的原因。

A.强度设计值较高B.密实性较好C.耐久性较差D.保水性、和易性较差参考答案：D4[单选题,2分] 伸缩缝是为了预防（）对建筑物的不利影响而设置的。

A.温度变化B.地基不均匀沉降C.地震D.荷载过大参考答案：A5[单选题,2分] 半砖隔墙的顶部与楼板相接处为满足连接紧密，其顶部常采用（）或预留30mm左右的缝隙，每隔lm用木楔打紧。

A.嵌水泥砂浆B.立砖斜侧C.半砖顺砌D.浇细石混凝土参考答案：B6[单选题,2分] 钢结构焊接常采用E43xx型焊条，其中43表示（）A.熔敷金属抗拉强度最小值B.焊条药皮的编号C.焊条所需的电源电压D.焊条编号，无具体意义参考答案：A7[单选题,2分] 在墙体中设置构造柱时，构造柱中的拉结钢筋每边伸入墙内应不小于（）m。

A.0.5B.1C.1.2D.1.5参考答案：B8[单选题,2分] 验算砌体结构房屋墙体高厚比是为了保证（）A.墙体的稳定性B.房屋的刚度C.墙体的承载力D.墙体的变形能力参考答案：A9[单选题,2分] 当上部有集中荷载时，应选用（）过梁。

A.砖砌平拱B.砖砌弧拱C.钢筋砖D.钢筋混凝土参考答案：D10[单选题,2分] 下列有关踢脚构造，说法错误的是（）。

A.踢脚设置在外墙内侧或内墙两侧。

B.踢脚的高度一般在120一150nmm，有时为了突出墙面效果或防潮，也可将其延伸设置成墙裙的形式。

C.踢脚可以增强建筑物外墙的立面美观。

D.踢脚在设计施工时应尽量选用与地面材料相一致的面层材料。

《建筑结构与识图》试题（知识卷）一、单选题1.下面（）不属于《混凝土结构设计规范》GB50010-2010规定可以采用的混凝土结构用钢。

A. HPB235B.HPB300C. HRB335D.HRB4002.下面（）不是抗震构件。

A. 板B. 框架梁C. 框架柱3.当梁的腹板高度h w≥( )时，在梁的两个侧面应沿高度布置腰筋.A.350B. 400C. 450D.4004. 梁的拉筋直径一般与箍筋直径相同，间距常取为箍筋间距的（）倍。

A.1B. 2C. 3D.45.下图中梁的箍筋肢数为（）肢箍。

A.1B. 2C. 3D.46.钢筋混凝土结构中，一般情况下自支座内侧（）mm处开始设置第一道箍筋A.150B. 50C. 200D.1007. 板的跨厚比：钢筋混凝土单向板不大于（），双向板不大于（）A. 40B. 30C. 20D.508. 四边支承的板，当长边与短边长度之比小于或等于2.0时，应按（）计算；A.单向板B.双向板C. 密肋板D.无梁楼板9.某梁平法施工图如图所示，下列说法错误的是（）。

A.通长筋为2根直径25B.两跨，两端悬挑C. 加密区箍筋直径8，间距100D.梁顶标高比相应楼层结构标高低0.1m10.某柱平法施工图截面表示方法如图所示，下列说法错误的是( )。

A. 该柱b边一侧有3根直径25钢筋B.h边一侧有三根钢筋，其中中部钢筋直径为20C.该柱有4根直径25mm角筋D.非加密区箍筋直径为8，间距为20011.我国《建筑抗震设防分类标准》规定一般建筑物属于（）类建筑。

A.甲B.乙C.丙D.丁12.某剪力墙墙身分布筋的拉筋布法如图所示，该布法的名称是（）A. 双向B. 梅花双向13.我国建筑抗震设防依据是（）。

A. 震级B. 烈度14.（）楼梯结构简单，施工方便，当梯段长度较大时因梯板较厚不经济。

（）楼梯施工复杂单，当梯段长度较大时，梯板较薄，用材经济。

A. 板式B. 梁式15.梁板式筏板基础平法施工图中B代表（）部贯通筋T代表（）部纵向钢筋A. 上B. 下16.下列不属于灌注桩钢筋的是（）A.分布筋B. 纵向钢筋C. 箍筋D.焊接加劲箍17.下列属于框架梁的箍筋加密区的是（）。

建筑构造与识图考试试题答案一、选择题（每题2分，共20分）1. 建筑物按使用性质分类，以下哪项属于工业建筑？A. 住宅B. 办公楼C. 工厂D. 学校答案：C2. 以下哪种材料属于有机材料？A. 混凝土B. 砖C. 木材D. 钢筋答案：C3. 建筑构造中，下列哪项属于承重结构？A. 楼板B. 柱C. 墙D. 屋面答案：B4. 以下哪个属于建筑构造的基本要素？A. 基础B. 门窗C. 楼梯D. 墙答案：D5. 建筑物的防潮层一般设置在以下哪个位置？A. 基础B. 地面C. 墙体D. 屋面答案：C二、填空题（每题2分，共20分）1. 建筑物按层数分类，一般可分为______层建筑、多层建筑和高层建筑。

答案：一层2. 建筑物的耐久性是指建筑物在正常使用条件下，能够保持其______和______的能力。

答案：使用功能，结构安全3. 建筑构造中的墙分为______墙和______墙。

答案：承重墙，非承重墙4. 建筑物的防火等级分为______级。

答案：四级5. 建筑物的防潮层主要作用是防止______和______。

答案：地下水，毛细水三、判断题（每题2分，共20分）1. 建筑物的耐久性主要取决于建筑材料的耐久性。

（）答案：正确2. 建筑物的防火等级越高，其防火性能越好。

（）答案：正确3. 建筑物的防潮层可以防止地下水上升。

（）答案：正确4. 建筑物的屋面排水方式有内排水和外排水两种。

（）答案：正确5. 建筑物的楼梯可以分为直跑楼梯、转角楼梯和螺旋楼梯等。

（）答案：正确四、识图题（每题10分，共30分）1. 请指出下列图纸中的基础、柱、梁、板、楼梯等建筑构造部位。

答案：略2. 请指出下列图纸中的屋面防水层、隔热层、保温层等建筑构造部位。

答案：略3. 请指出下列图纸中的门窗、楼梯、阳台等建筑构造部位。

答案：略五、论述题（每题15分，共30分）1. 请论述建筑构造中，墙体的作用及分类。

答案：建筑构造中，墙体是建筑物的主要承重构件之一，其主要作用有：承重、分隔、围护、保温、隔热等。

建筑识图与构造试题与参考答案一、单选题（共100题，每题1分，共100分）1.假想用一个平行于某投影面的剖切平面在形体的适当部位将形体剖开，移去观察者和剖切平面之间的形体，对余下形体所作的投影图称为。

（）A、示意图B、剖面图C、详图D、断面图正确答案：B2.用来限定被标注的尺寸范围的是（）。

A、尺寸数字B、尺寸线C、尺寸起止符号D、尺寸界线正确答案：D3.下列的楼地面做法中，是块状材料的是（）。

A、预制水磨石B、细石砼C、水泥砂浆D、现浇水磨石正确答案：A4.基础埋深不得过小，一般不小于（）。

A、300mmB、500mmC、200mmD、400mm正确答案：B5.下列的楼地面做法中，是块状材料的是 ( ) 。

A、水泥砂浆B、细石砼C、预制水磨石D、现浇水磨石正确答案：C6.钢筋砖过梁两端的砖应伸进墙内的搭接长度不小于（）mm。

A、20B、240C、120D、60正确答案：B7.半砖墙的实际厚度是 ( ) 。

A、125mmB、115mmC、120mmD、110mm正确答案：B8.墙体按施工方法分为（）。

A、块材墙和板筑墙等B、纵墙和横墙C、承重墙和非承重墙D、空体墙和实体墙等正确答案：A9.室内标高为-0.3m，条形基础基底标高为-1.8m，则基础埋深为（）。

A、1.8mB、0.3mC、2.1mD、1.5m正确答案：D10.在抗震设计中，确定箍筋肢数时要满足对柱纵筋（）。

A、隔一拉一B、隔二拉二C、隔二拉一D、隔一拉二正确答案：A11.装配式钢筋混凝土楼板的板缝宽度一般要求不小于 mm。

（）A、25mmB、40mmC、30mmD、20mm正确答案：D12.平面与曲面立体的截交线，一般情况下是一条（B）A、不封闭的平面曲线B、封闭的平面曲线C、不封闭的平面折线D、封闭的平面折线正确答案：B13.从基础开始到屋顶全部断开的变形缝是（）。

A、伸缩缝B、温度缝C、抗震缝D、沉降缝正确答案：D14.三个投影均为斜直线的空间直线是（）。

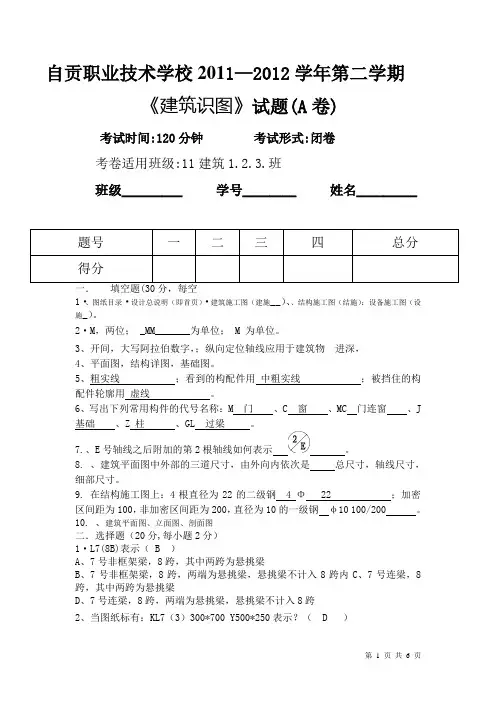

自贡职业技术学校2011—2012学年第二学期《建筑识图》试题(A卷)考试时间:120分钟考试形式:闭卷考卷适用班级:11建筑1.2.3.班班级_________ 学号________ 姓名_________1·、图纸目录·设计总说明（即首页）·建筑施工图（建施__）、、结构施工图（结施）：设备施工图（设施_）。

2·M，两位； _MM_______为单位； M 为单位。

3、开间，大写阿拉伯数字，；纵向定位轴线应用于建筑物进深，4、平面图，结构详图，基础图。

5、粗实线；看到的构配件用中粗实线；被挡住的构配件轮廓用虚线。

6、写出下列常用构件的代号名称：M 门、C 窗、MC 门连窗、J基础、Z 柱、GL 过梁。

7.、E号轴线之后附加的第28. 、建筑平面图中外部的三道尺寸，由外向内依次是总尺寸，轴线尺寸，细部尺寸。

9. 在结构施工图上：4根直径为22的二级钢 4 Φ 22 ；加密区间距为100，非加密区间距为200，直径为10的一级钢φ10 100/200 。

10. 、建筑平面图、立面图、剖面图二．选择题（20分,每小题2分）1·L7(8B)表示（ B ）A、7号非框架梁，8跨，其中两跨为悬挑梁B、7号非框架梁，8跨，两端为悬挑梁，悬挑梁不计入8跨内C、7号连梁，8跨，其中两跨为悬挑梁D、7号连梁，8跨，两端为悬挑梁，悬挑梁不计入8跨2、当图纸标有：KL7（3）300*700 Y500*250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高2503.梁的上部有四根纵筋（Φ代表二级钢筋），2Φ25放在角部，2Φ12放在中部作为架立筋，在梁支座上部应注写为（ A ）A、2Φ25+2Φ12B、2Φ25+(2Φ12)C、2Φ25；2Φ12、4.下列叙述正确的是( B )A.G2φ12 表示梁两侧的抗扭钢筋，每侧一根φ12。

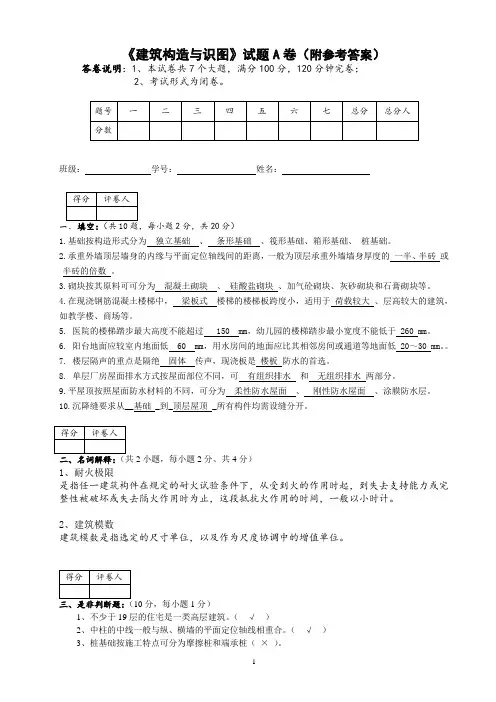

《建筑构造与识图》试题A卷（附参考答案）答卷说明：1、本试卷共7个大题，满分100分，120分钟完卷；2、考试形式为闭卷。

班级：学号：姓名：一、填空：（共10题，每小题2分，共20分）1.基础按构造形式分为独立基础、条形基础、筏形基础、箱形基础、桩基础。

2.承重外墙顶层墙身的内缘与平面定位轴线间的距离，一般为顶层承重外墙墙身厚度的一半、半砖或半砖的倍数。

3.砌块按其原料可可分为混凝土砌块、硅酸盐砌块、加气砼砌块、灰砂砌块和石膏砌块等。

4.在现浇钢筋混凝土楼梯中，梁板式楼梯的楼梯板跨度小，适用于荷载较大、层高较大的建筑，如教学楼、商场等。

5. 医院的楼梯踏步最大高度不能超过 150 mm，幼儿园的楼梯踏步最小宽度不能低于 260 mm。

6. 阳台地面应较室内地面低 60 mm，用水房间的地面应比其相邻房间或通道等地面低 20～30 mm。

7. 楼层隔声的重点是隔绝固体传声，现浇板是楼板防水的首选。

8. 单层厂房屋面排水方式按屋面部位不同，可有组织排水和无组织排水两部分。

9.平屋顶按照屋面防水材料的不同，可分为柔性防水屋面、刚性防水屋面、涂膜防水层。

10.沉降缝要求从__基础 _到_顶层屋顶 _所有构件均需设缝分开。

2小题，每小题2分、共4分）1、耐火极限是指任一建筑构件在规定的耐火试验条件下，从受到火的作用时起，到失去支持能力或完整性被破坏或失去隔火作用时为止，这段抵抗火作用的时间，一般以小时计。

2、建筑模数建筑模数是指选定的尺寸单位，以及作为尺度协调中的增值单位。

三、是非判断题：（10分，每小题1分）1、不少于19层的住宅是一类高层建筑。

（√）2、中柱的中线一般与纵、横墙的平面定位轴线相重合。

（√）3、桩基础按施工特点可分为摩擦桩和端承桩（×）。

4、隔墙在建筑中是非承重墙。

（√）5、墙面装修按其所在位置，可分为室外装修和室内装修。

（√）6、在外墙保温系统中，岩棉板保温系统具有耐火等级高的特点。

建筑识图与构造试题库（附答案）一、单选题（共65题，每题1分，共65分）1.在建筑总平面图的常用图例中，对于原有建筑物外形用( )表示。

A、点划线B、粗实线C、细实线D、中虚线正确答案：C2.风玫瑰用于反映建筑场地范围内( )主导风向。

A、冬季B、常年C、夏季D、秋季正确答案：B3.用直角三角形法求线段实长及对V面的倾角β时，应以该线段的V面投影为一直角边，以( )为另一直角边。

A、直线的实长B、直线两端点的X坐标差C、直线两端点的Z坐标差D、直线两端点的Y坐标差正确答案：D4.定位轴线的端部圆圈直径为( )A、14mmB、没有要求C、24mmD、10mm正确答案：D5.建筑工程上应用的投影图采用的投影方法为( )。

A、平行投影B、正投影C、中心投影D、斜投影正确答案：B6.正垂面的V面投影反映与( )面的倾角实形。

A、H、VB、H、WC、OX轴D、W、V正确答案：B7.尺寸标注中，尺寸界线离开图形的距离为( )。

A、不小于2mmB、不大于2mmC、不大于5mmD、不小于5mm8.为减少刚性保护层对防水层的不利影响，常在保护层与防水层之间设置( )。

A、隔离层B、隔声层C、隔热层D、隔蒸汽层正确答案：A9.建筑立面图不可以用( )命名。

A、朝向B、结构类型C、外貌特征D、首尾轴线正确答案：B10.下列关于台阶踏步尺寸的要求，说法正确的是( )。

A、踏面宽度≥300㎜，踢面高度≥150㎜；B、踏面宽度≤300㎜，踢面高度≤150㎜；C、踏面宽度≥300㎜，踢面高度≤150㎜；D、踏面宽度≥300㎝，踢面高度≤150㎝。

正确答案：C11.通常，( )式的采光均匀度最差。

A、混合采B、双侧采C、单侧采光D、天窗采光正确答案：C12.定位轴线的端部圆圈线型为( )A、中实线B、细虚线C、细实线D、粗实线正确答案：C13.砖基础采用台阶式（等高式）的做法，一般为每2皮砖挑出( )的砌筑方法。

A、一皮砖B、3／4砖C、1／4砖D、1／2砖正确答案：C14.在墙体布置中，仅起分隔房间作用且其自身重量还由其他构件来承担的墙称为( )。

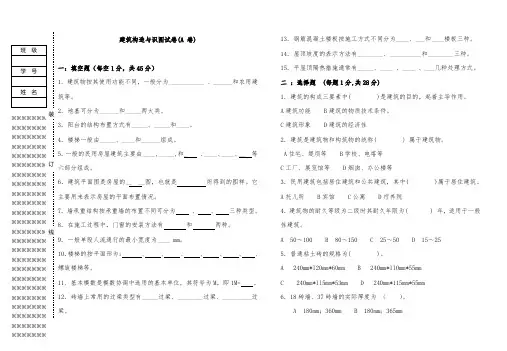

建筑构造与识图试卷(A 卷)1分，共45分）___________ 、______和农用建______和_____两大类。

_____、_____和____。

_____、____和______组成。

一般的民用房屋建筑主要由____,_____,和_ 、____、____、__ 等__ __图，也就是所得到的图样。

它．墙承重结构按承重墙的布置不同可分为、、三种类型。

．在施工过程中，门窗的安装方法有和两种。

____ mm。

．楼梯的按平面形为：、、、、、、、、基本模数是模数协调中选用的基本单位，其符号为M，即1M= 。

．砖墙上常用的过梁类型有_____过梁、________过梁、_________过13．钢筋混凝土楼板按施工方式不同分为____、___和____楼板三种。

14．屋顶坡度的表示方法有________、__________和________三种。

15．平屋顶隔热措施通常有_____、____ 、____ 、___几种处理方式。

二：选择题 (每题1分,共28分)1．建筑的构成三要素中( )是建筑的目的，起着主导作用。

A建筑功能 B建筑的物质技术条件。

C建筑形象 D建筑的经济性2．建筑是建筑物和构筑物的统称( ) 属于建筑物。

A住宅、堤坝等 B学校、电塔等C工厂、展览馆等 D烟囱、办公楼等3．民用建筑包括居住建筑和公共建筑，其中( )属于居住建筑。

A托儿所 B宾馆 C公寓 D疗养院4．建筑物的耐久等级为二级时其耐久年限为( ) 年，适用于一般性建筑。

A 50～100B 80～150C 25～50D 15～255．普通粘土砖的规格为( )。

A 240mm*l20mm*60mmB 240mm*llOmm*55mmC 240mm*ll5mm*53mmD 240mm*115mm*55mm6．18砖墙、37砖墙的实际厚度为（）。

A 180mm；360mmB 180mm；365mmC 178mm；360mmD 178mm；365mm(玻璃条、铜条等)，其目的是（）。
