锂电池保护板工作原理及过放过充短路保护解析
锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，下面以DW01 配MOS管8205A进行讲解：
锂电池保护板其正常工作过程为：
当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G
极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理：
当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时。
8205a与dw01工作原理8205a和dw01是常用的保护IC，常用于锂电池的保护电路中。
本文将详细介绍8205a和dw01的工作原理和功能。
8205a是一种多功能保护IC，其主要功能是对充放电过流、过压、过温等情况进行保护。
它由一个微控制器单元（MCU）、电池电流检测电路、电流比较器、过压保护开关和温度检测电路等组成。
8205a可根据不同的应用需求进行配置，具有较高的灵活性。
8205a的工作原理如下：当电池的充放电电流超过设定的阈值时，电流检测电路将检测到这一情况，并将信号传递给MCU。
MCU会根据预先设定的参数，判断是否需要进行保护措施。
如果需要保护，MCU将控制过压保护开关打开，切断电池与负载之间的连接，以防止过流、过压等情况的发生。
此外，8205a还通过温度检测电路，实时监测电池的温度情况，并在温度过高时触发保护机制。
与8205a相比，dw01是一种简化的保护IC，其功能主要是对过放电、过压、过流等情况进行保护。
dw01由一个电流检测电路、一组比较器和一个开关控制电路组成。
与8205a相比，dw01的保护功能较为简单，但成本也更低，适用于成本要求较低的应用。
dw01的工作原理如下：当电池的电压超过设定的阈值或电流超过设定的阈值时，电流检测电路会检测到这些情况，并将信号传递给比较器。
比较器会判断是否需要进行保护措施。
如果需要保护，开关控制电路将切断电池与负载之间的连接，以防止过放电、过压、过流等情况的发生。
值得注意的是，8205a和dw01都需要与电池管理系统（BMS）或其他控制电路进行配合使用。
它们并不能直接控制电池充放电过程，而是通过与其他部分的协作，对电池进行保护。
总结起来，8205a和dw01在锂电池保护电路中起着重要的作用。
8205a具有多种保护功能和较高的灵活性，适用于复杂的应用场景。
而dw01则拥有简化的保护功能和较低的成本，适用于成本要求较低的应用。
无论是8205a还是dw01，它们都能有效保护锂电池免受过充、过放、过流等情况的损害，提高电池的安全性和使用寿命。

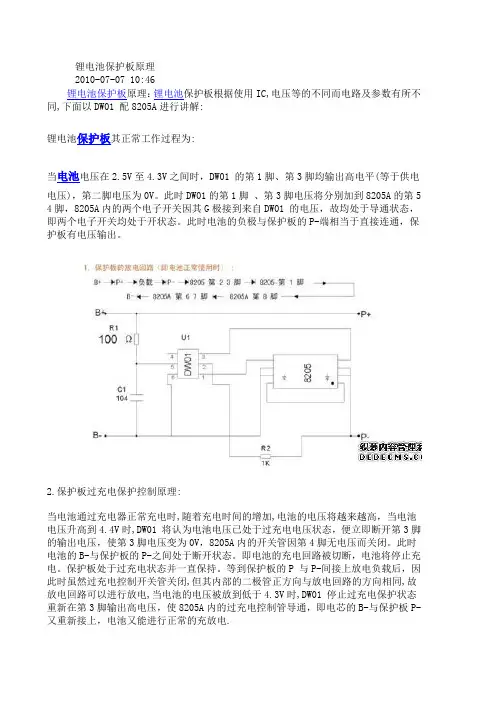

锂电池保护板工作原理及过放过充短路保护解析锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，下面以DW01 配MOS 管8205A进行讲解：锂电池保护板其正常工作过程为：当电芯电压在至之间时，DW01 的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A 内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理：当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01 内部将通过R1电阻实时监测电芯电压，当电芯电压下降到约时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A 内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理：当电池通过充电器正常充电时，随着充电时间的增加，电芯的电压将越来越高，当电芯电压升高到时，DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭，但其内部的二极管正方向与放电回路的方向相同，故放电回路可以进行放电，当电芯的电压被放到低于时，DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A 内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电。
DWA锂电池保护板工作原理及过放过充短路保护解析精
修订
DWA锂电池保护板的工作原理主要通过对电池的电压和电流进行监测来判断电池的工作状态，根据监测结果做出相应的处理。
当电池的电压过低时，保护板会切断电池的输出，防止电池继续放电导致电池损坏；当电池的电压过高时，保护板会切断电池的充电，防止电池过充造成危险；当电池出现短路时，保护板会立即切断电路，避免电池发生过热和燃烧。
具体来说，DWA锂电池保护板内部集成了多个保护电路和传感器。
保护电路通过对电池电压进行采样，将采样结果与设定的过放和过充阈值进行比较，一旦电压超过设定的阈值，保护电路就会触发，切断电池的输出或充电。
此外，保护电路还可以通过对电池电流进行监测，一旦电流超过设定的安全范围，也会触发保护电路切断电池的输出或充电。
其中，过放保护电路主要用于保护电池不过度放电，过充保护电路用于保护电池不过度充电，而充电保护电路用于监测充电过程中的异常情况，并在必要时停止充电。
此外，DWA锂电池保护板还集成了温度传感器，用于监测电池的温度变化。
一旦电池温度过高，保护板会切断电池的输出或充电，以防止电池发生过热。
过高的温度可能会导致电池水分蒸发、金属氧化，进而影响电池的性能和寿命，甚至引发火灾等危险。
综上所述，DWA锂电池保护板主要通过监测电池的电压、电流和温度变化来判断电池的工作状态，并在发现过放、过充和短路等异常情况时采取措施，切断电池的输出或充电，以保护电池的安全和寿命。
通过合理使用和安装DWA锂电池保护板，可以有效防止锂电池发生损坏、过热、燃烧和爆炸等危险。

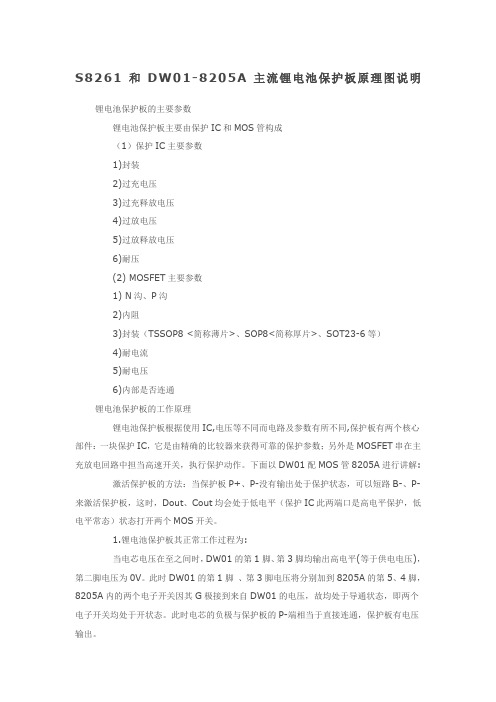

S8261和DW01-8205A主流锂电池保护板原理图说明锂电池保护板的主要参数锂电池保护板主要由保护IC和MOS管构成（1）保护IC主要参数1)封装2)过充电压3)过充释放电压4)过放电压5)过放释放电压6)耐压(2) MOSFET主要参数1) N沟、P沟2)内阻3)封装（TSSOP8 <简称薄片>、SOP8<简称厚片>、SOT23-6等）4)耐电流5)耐电压6)内部是否连通锂电池保护板的工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,保护板有两个核心部件：一块保护IC，它是由精确的比较器来获得可靠的保护参数；另外是MOSFET串在主充放电回路中担当高速开关，执行保护动作。
下面以DW01配MOS管8205A进行讲解: 激活保护板的方法：当保护板P+、P-没有输出处于保护状态，可以短路B-、P-来激活保护板，这时，Dout、Cout均会处于低电平（保护IC此两端口是高电平保护，低电平常态）状态打开两个MOS开关。
1.锂电池保护板其正常工作过程为:当电芯电压在至之间时，DW01的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。
此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约时DW01将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
锂电池保护板工作原理及过放过充短路保护解析锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，下面以DW01 配MOS 管8205A进行讲解：锂电池保护板其正常工作过程为：当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理：当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01 内部将通过R1电阻实时监测电芯电压，当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理：当电池通过充电器正常充电时，随着充电时间的增加，电芯的电压将越来越高，当电芯电压升高到4.4V时，DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭，但其内部的二极管正方向与放电回路的方向相同，故放电回路可以进行放电，当电芯的电压被放到低于4.3V时，DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电。

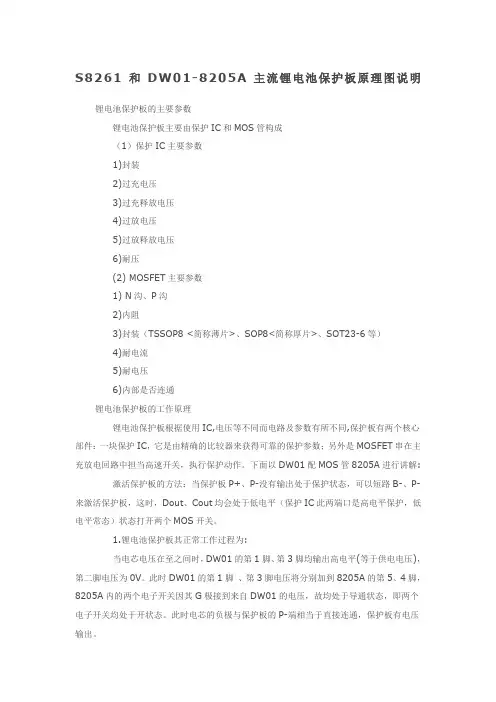

S8261和DW01-8205A主流锂电池保护板原理图说明S8261和DW01-8205A主流锂电池保护板原理图说明锂电池保护板的主要参数锂电池保护板主要由保护IC和MOS管构成〔1〕保护IC主要参数1) 封装2) 过充电压3) 过充释放电压4) 过放电压5) 过放释放电压6) 耐压(2) MOSFET主要参数1) N沟、P沟2) 内阻3) 封装〔TSSOP8 <简称薄片> 、SOP8<简称厚片>、SOT23-6等〕4) 耐电流5) 耐电压6) 内部是否连通锂电池保护板的工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,保护板有两个核心部件：一块保护IC，它是由精确的比较器来获得可靠的保护参数；另外是MOSFET串在主充放电回路中担当高速开关，执行保护动作。
下面以DW01 配MOS管8205A进行讲解:激活保护板的方法：当保护板P+、P-没有输出处于保护状态，可以短路B-、P-来激活保护板，这时，Dout、Cout均会处于低电平〔保护IC此两端口是高电平保护，低电平常态〕状态翻开两个MOS开关。
1.锂电池保护板其正常工作过程为:至之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。

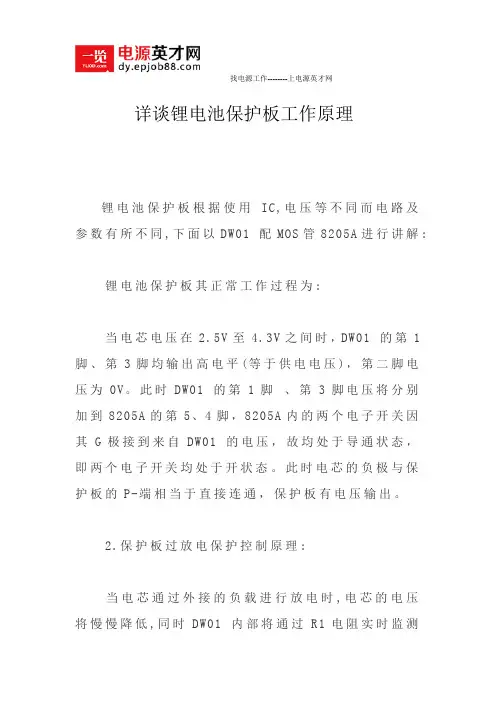

找电源工作--------上电源英才网详谈锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在 2.5V至 4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测找电源工作--------上电源英才网电芯电压,当电芯电压下降到约 2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过找电源工作--------上电源英才网充电状态并一直保持。

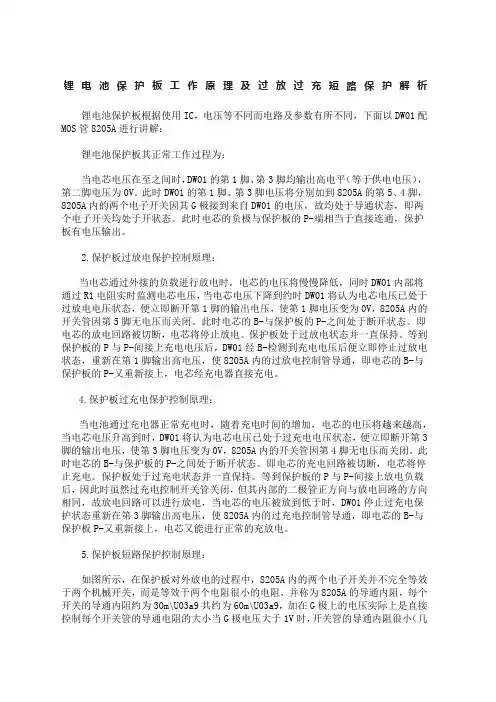

锂电池保护板工作原理及过放过充短路保护解析锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，下面以DW01配MOS管8205A进行讲解：锂电池保护板其正常工作过程为：当电芯电压在至之间时，DW01的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。
此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理：当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01内部将通过R1电阻实时监测电芯电压，当电芯电压下降到约时DW01将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P与P-间接上充电电压后，DW01经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理：当电池通过充电器正常充电时，随着充电时间的增加，电芯的电压将越来越高，当电芯电压升高到时，DW01将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P与P-间接上放电负载后，因此时虽然过充电控制开关管关闭，但其内部的二极管正方向与放电回路的方向相同，故放电回路可以进行放电，当电芯的电压被放到低于时，DW01停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电。
D W01、8205A锂电池保护板工作原理及过放过充短路保护解析锂电池保护板工作原理及过放过充短路保护解析锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，下面以DW01 配MOS管8205A进行讲解：锂电池保护板其正常工作过程为：当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理：当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01 内部将通过R1电阻实时监测电芯电压，当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理：当电池通过充电器正常充电时，随着充电时间的增加，电芯的电压将越来越高，当电芯电压升高到4.4V时，DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭，但其内部的二极管正方向与放电回路的方向相同，故放电回路可以进行放电，当电芯的电压被放到低于4.3V时，DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电。
锂电池保护板工作原理及过放过充短路保护解析
锂电池保护板根据使用IC，电压等不同而电路及参数有所不同，下面以DW01 配MOS 管8205A进行讲解：
锂电池保护板其正常工作过程为：
当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平（等于供电电压），第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。
2.保护板过放电保护控制原理：
当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01 内部将通过R1电阻实时监测电芯电压，当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。
此时电芯的B-与保护板的P-之间处于断开状态。
即电芯的放电回路被切断，电芯将停止放电。
保护板处于过放电状态并一直保持。
等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。
4.保护板过充电保护控制原理：
当电池通过充电器正常充电时，随着充电时间的增加，电芯的电压将越来越高，当电芯电压升高到4.4V时，DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。
此时电芯的B-
与保护板的P-之间处于断开状态。
即电芯的充电回路被切断，电芯将停止充电。
保护板处于过充电状态并一直保持。
等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭，但其内部的二极管正方向与放电回路的方向相同，故放电回路可以进行放电，当电芯的电压被放到低于4.3V时，DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电。
5.保护板短路保护控制原理：
如图所示，在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时，开关管的导通内阻很小（几十毫欧），相当于开关闭合，当G极电压小于0.7V以下时，开关管的导通内阻很大（几MΩ），相当于开关断开。
电压UA就是8205A的导通内阻与放电电流产生的电压，负载电流增大则UA必然增大，因UA0.006L?IUA又称为8205A的管压降，UA可以简接表明放电电流的大小。
上升到0.2V 时便认为负载电流到达了极限值，于是停止第1脚的输出电压，使第1脚电压变为0V、8205A 内的放电控制管关闭，切断电芯的放电回路，将关断放电控制管。
换言之DW01 允许输出的最大电流是3.3A，实现了过电流保护。
6. 短路保护控制过程：
短路保护是过电流保护的一种极限形式，其控制过程及原理与过电流保护一样，短路只是在相当于在P P-间加上一个阻值小的电阻（约为0Ω）使保护板的负载电流瞬时达到10A 以上，保护板立即进行过电流保护。
