电池保护板工作原理

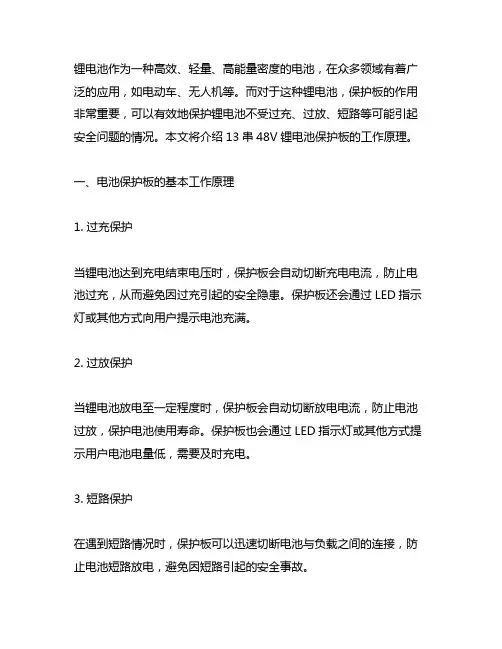

锂电池作为一种高效、轻量、高能量密度的电池，在众多领域有着广泛的应用，如电动车、无人机等。

而对于这种锂电池，保护板的作用非常重要，可以有效地保护锂电池不受过充、过放、短路等可能引起安全问题的情况。

本文将介绍13串48V锂电池保护板的工作原理。

一、电池保护板的基本工作原理1. 过充保护当锂电池达到充电结束电压时，保护板会自动切断充电电流，防止电池过充，从而避免因过充引起的安全隐患。

保护板还会通过LED指示灯或其他方式向用户提示电池充满。

2. 过放保护当锂电池放电至一定程度时，保护板会自动切断放电电流，防止电池过放，保护电池使用寿命。

保护板也会通过LED指示灯或其他方式提示用户电池电量低，需要及时充电。

3. 短路保护在遇到短路情况时，保护板可以迅速切断电池与负载之间的连接，防止电池短路放电，避免因短路引起的安全事故。

4. 温度保护保护板还具有温度保护功能，可以通过温感电阻检测电池温度，当温度超出安全范围时，保护板会自动切断电池的放电和充电，保护电池。

二、13串48V锂电池保护板的工作原理1. 13串48V锂电池由13节单体锂电池组成，每节电池的标称电压为3.7V，总电压为48.1V。

2. 13串48V锂电池保护板是针对这种多节串联的锂电池设计的，其工作原理主要包括以下几个方面：（1）电压检测保护板会通过电压检测电路实时监测每个电池单体的电压情况，确保每个单体电压在合理范围内。

（2）过充保护一旦任何一个单体电池的电压超过设定的过充保护电压，保护板会立即切断充电电流，保护电池不受过充。

（3）过放保护同样，一旦任何一个单体电池的电压低于设定的过放保护电压，保护板会立即切断放电电流，保护电池不受过放。

（4）均衡充放电保护板还具有均衡充放电功能，可以通过控制放电或充电电流，确保13节单体电池的电压保持在相对均衡的状态，延长电池寿命。

（5）温度保护保护板通过温感电阻检测电池温度，当温度超出安全范围时，可以切断电池的放电和充电，保护锂电池。

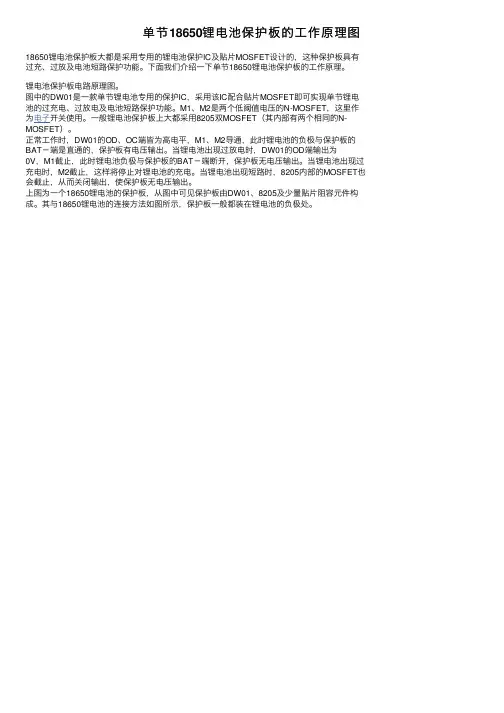

一、元件描述：DW01 单节锂电池保护IC（Pb-free），过充保护电压4.3±0.05V,过放保护电压2.4±0.1V,封装SOT23-6；8205A 锂电池保护场效应管（MOSFET），内阻19mΩ，电压20V,电流6A；封装TSSOP-8。

二、锂电池保护板根据使用IC、电压等不同而电路及参数有所不同，下面以DW01配8205A进行讲解：三、锂电池保护板其正常工作过程为:1、当电芯电压在2.5V至4.3V之间时，DW01的第1脚、第3脚均输出高电平（等于供电电压），第2脚电压为0V。

此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01的电压，故均处于导通状态，即两个电子开关均处于打开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

①、保护板的放电回路（电池正常使用时）：B+→P+→负载→P-→8205第2、3脚→8205第1脚→8205第8脚→8025第6、7脚→B-5、短路保护控制过程：短路保护是过电流保护的一种极限形式，其控制过程及原理与电流保护一样，短路只是在相当于在P+、P-之间加上一个阻值很小的电阻（约0欧）使保护板的负载电流瞬时达到10A以上，保护板立即进行过电流保护。

2、保护板过放电保护控制原理：当电芯通过外接的负载进行放电时，电芯的电压将慢慢降低，同时DW01内部将通过R1电阻实时监测电芯电压， 当电芯电压下降到约2.3V时DW01将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1 脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电 芯的放电回路被切断，电芯将停止放电。

保护板处于过放电状态并一直保持。

等到保护板的P+与P-间接上充电 电压后，DW01经B-检测到充电电压后便立即停止过放电状态重新在DW01第1脚输出高电压，使8205A内的过放电 控制管导通，即电芯的B-与保护板的P-又重新接上电芯经充电器直接充电。

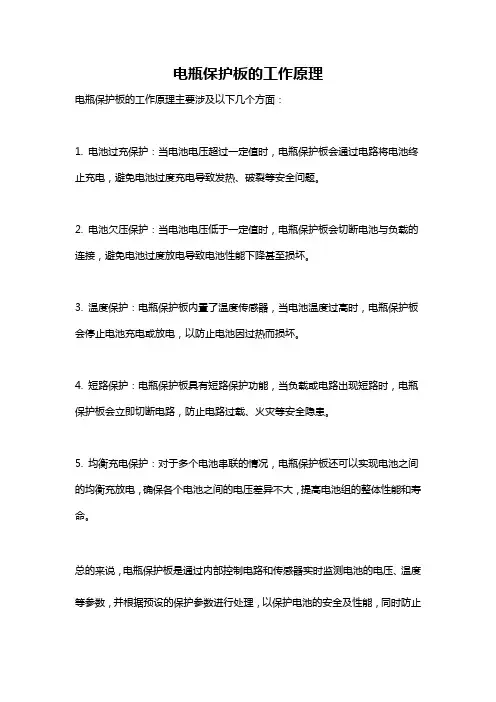

电瓶保护板的工作原理
电瓶保护板的工作原理主要涉及以下几个方面：
1. 电池过充保护：当电池电压超过一定值时，电瓶保护板会通过电路将电池终止充电，避免电池过度充电导致发热、破裂等安全问题。

2. 电池欠压保护：当电池电压低于一定值时，电瓶保护板会切断电池与负载的连接，避免电池过度放电导致电池性能下降甚至损坏。

3. 温度保护：电瓶保护板内置了温度传感器，当电池温度过高时，电瓶保护板会停止电池充电或放电，以防止电池因过热而损坏。

4. 短路保护：电瓶保护板具有短路保护功能，当负载或电路出现短路时，电瓶保护板会立即切断电路，防止电路过载、火灾等安全隐患。

5. 均衡充电保护：对于多个电池串联的情况，电瓶保护板还可以实现电池之间的均衡充放电，确保各个电池之间的电压差异不大，提高电池组的整体性能和寿命。

总的来说，电瓶保护板是通过内部控制电路和传感器实时监测电池的电压、温度等参数，并根据预设的保护参数进行处理，以保护电池的安全及性能，同时防止
电路发生过电流、过温、过压、短路等异常情况。

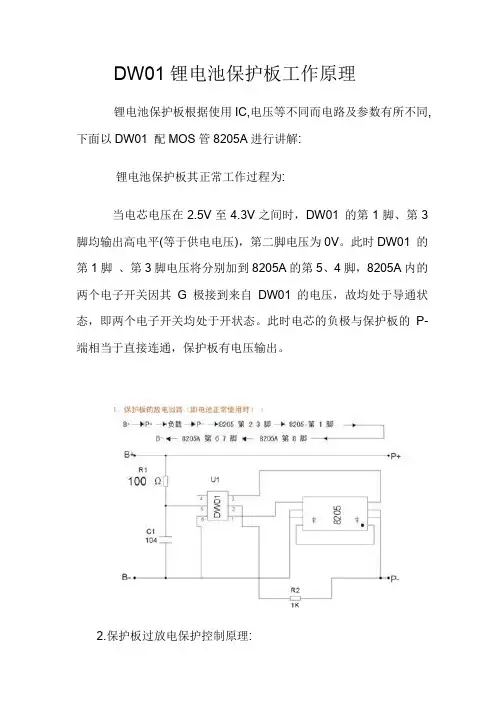

DW01锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将停止放电。

保护板处于过放电状态并一直保持。

等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。

4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的充电回路被切断，电芯将停止充电。

保护板处于过充电状态并一直保持。

等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于 4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示，在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。

电池保护板原理电池保护板是一种用于锂电池的保护装置，其主要功能是监测电池的电压、温度和电流，以保护电池免受过充、过放、过流和过温等不利因素的损害。

本文将从电池保护板的原理入手，为大家详细介绍电池保护板的工作原理及其重要性。

电池保护板的原理主要包括以下几个方面：一、电压监测。

电池保护板通过监测电池的电压变化来实现对电池状态的监控。

当电池电压超过设定的上限值时，保护板会自动切断电池与外部电路的连接，以避免过充的情况发生。

同样，当电池电压低于下限值时，保护板也会切断电路，以防止电池过放。

通过电压监测，电池保护板可以有效保护电池免受过充和过放的损害。

二、温度监测。

电池在充放电过程中会产生热量，过高的温度会对电池造成损害。

因此，电池保护板还需要监测电池的温度变化。

一旦电池温度超过设定的安全范围，保护板会立即采取措施，如切断电路或减小充放电电流，以降低电池温度，确保电池的安全运行。

三、电流监测。

电池保护板还需要监测电池的充放电电流，以防止过流对电池的损害。

当电池充放电电流超过设定的安全值时，保护板会及时切断电路，以保护电池不受过流的影响。

电池保护板的工作原理可以简单概括为，监测-判断-保护。

通过不断监测电池的电压、温度和电流等参数，保护板能够及时判断电池的状态，当发现异常情况时，立即采取相应的保护措施，确保电池的安全运行。

电池保护板在锂电池中起着至关重要的作用。

它不仅可以保护电池不受过充、过放、过流和过温的影响，延长电池的使用寿命，还可以有效预防电池发生安全事故，如过充引发的爆炸、过放导致的损坏等。

因此，电池保护板的应用已经成为锂电池应用领域中的一项重要技术。

总的来说，电池保护板通过对电池的电压、温度和电流等参数进行监测，实现了对电池状态的及时监控和保护。

其工作原理简单明了，但却非常重要。

在电池应用领域，电池保护板的研发和应用将继续发挥着重要作用，为电池的安全运行提供保障。

锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将停止放电。

保护板处于过放电状态并一直保持。

等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。

4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的充电回路被切断，电芯将停止充电。

保护板处于过充电状态并一直保持。

等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示，在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V 时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G 极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。

DW01锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将停止放电。

保护板处于过放电状态并一直保持。

等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。

4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的充电回路被切断，电芯将停止充电。

保护板处于过充电状态并一直保持。

等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于 4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示，在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。

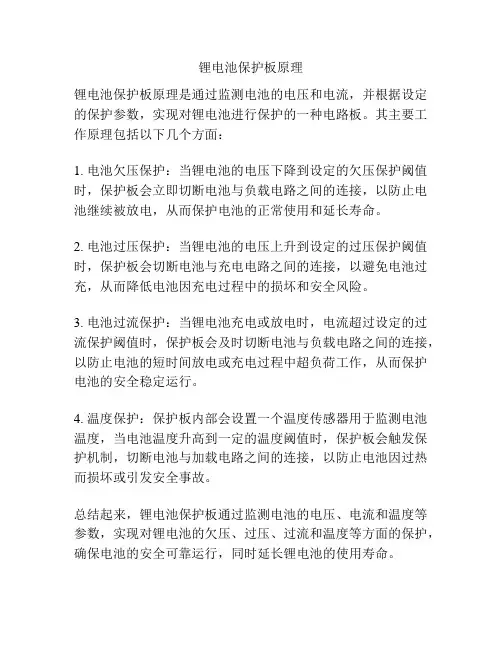

锂电池保护板原理
锂电池保护板原理是通过监测电池的电压和电流，并根据设定的保护参数，实现对锂电池进行保护的一种电路板。

其主要工作原理包括以下几个方面：
1. 电池欠压保护：当锂电池的电压下降到设定的欠压保护阈值时，保护板会立即切断电池与负载电路之间的连接，以防止电池继续被放电，从而保护电池的正常使用和延长寿命。

2. 电池过压保护：当锂电池的电压上升到设定的过压保护阈值时，保护板会切断电池与充电电路之间的连接，以避免电池过充，从而降低电池因充电过程中的损坏和安全风险。

3. 电池过流保护：当锂电池充电或放电时，电流超过设定的过流保护阈值时，保护板会及时切断电池与负载电路之间的连接，以防止电池的短时间放电或充电过程中超负荷工作，从而保护电池的安全稳定运行。

4. 温度保护：保护板内部会设置一个温度传感器用于监测电池温度，当电池温度升高到一定的温度阈值时，保护板会触发保护机制，切断电池与加载电路之间的连接，以防止电池因过热而损坏或引发安全事故。

总结起来，锂电池保护板通过监测电池的电压、电流和温度等参数，实现对锂电池的欠压、过压、过流和温度等方面的保护，确保电池的安全可靠运行，同时延长锂电池的使用寿命。

锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将停止放电。

保护板处于过放电状态并一直保持。

等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。

4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到 4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的充电回路被切断，电芯将停止充电。

保护板处于过充电状态并一直保持。

等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示，在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。

电池保护板原理
电池保护板是一种用于保护电池的电子装置，通常用于锂电池，以防止电池过充、过放、过流和短路等情况引发火灾或损坏电池。

电池保护板的工作原理主要通过监测电池的电压、电流和温度等参数来实现对电池状态的监控和保护。

当电池电压超过设定的安全范围，保护板会断开电池与负载之间的连接，以防止过充或过放。

当电池内部电流超过额定值或短路时，保护板会快速切断电池与负载的连接，以防止过流和发生火灾。

保护板通常由一个或多个保护芯片组成，这些芯片具有监测和控制功能。

它们采集电池电压、电流和温度等信息，并与内部程序进行比较和分析。

一旦检测到异常情况，保护芯片会触发电路中的保护开关，切断电池与负载的连接，从而保护电池免受损坏。

此外，电池保护板通常还具有均衡功能，可以在充电过程中对电池进行均衡，避免其中某个单体电池过充，从而延长电池寿命。

总的来说，电池保护板通过监测和控制电池的电压、电流和温度等参数，使用内部保护芯片触发开关来断开电池与负载的连接，以实现对电池的保护。

这样可以保证电池的安全性和可靠性，同时延长电池的使用寿命。

电池保护板原理详解电池保护板是一种电气设备，它主要通过监测和控制电池的放电和充电过程，以保护电池免受过放电、过充电、过流等不合理情况的损害。

电池保护板通过监测电池的电压、电流和温度等参数，实时控制电池的工作状态，确保电池在安全范围内运行。

下面，我将详细介绍电池保护板的原理。

首先，电池保护板的核心是一个微控制器，它负责监测和控制电池的状态。

微控制器通过与电池连接的传感器获取电池的电压、电流和温度等参数。

根据这些参数，微控制器可以判断电池是否处于过放电、过充电或过流的状态，并采取相应的保护措施。

其次，电池保护板通常还配备了保险丝和继电器等设备，用于实施保护措施。

当电池的电流超过一定的限定值时，保险丝会断开电路，从而避免电路中出现过大的电流。

而当电池的电压超过一定的限定值时，继电器会切断电路，防止电池过充电。

另外，电池保护板还具备过充电和过放电的保护功能。

当电池的电压超过一定的上限时，电池保护板会切断充电电路，从而防止电池过充电。

同样地，当电池的电压低于一定的下限时，电池保护板会切断放电电路，以保护电池免受过放电的损害。

此外，电池保护板通常还具备温度保护功能。

当电池的温度超过一定的限定值时，电池保护板会采取措施，例如切断充电电路或放电电路，以避免电池因过高的温度而损坏。

除了上述功能，电池保护板还可以通过通信接口与外部设备进行通信。

通过与外部设备的连接，电池保护板可以实现对电池状态的监测和控制。

例如，可以通过串口或蓝牙接口将电池的状态信息传输给外部设备，以便对电池的运行情况进行监测和分析。

在实际应用中，电池保护板通常会根据不同类型的电池和使用环境的要求进行调整和配置。

例如，对于锂电池来说，电池保护板需要根据锂电池的特性来确定过充电和过放电的阈值。

对于不同类型的电池，包括镍镉电池、镍氢电池等，电池保护板也需要根据其特性来进行配置。

总之，电池保护板通过监测和控制电池的状态，实时保护电池免受过放电、过充电、过流和过高温度等不合理情况的损害。

锂电池保护板工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将停止放电。

保护板处于过放电状态并一直保持。

等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。

4.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的充电回路被切断，电芯将停止充电。

保护板处于过充电状态并一直保持。

等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电.5.保护板短路保护控制原理:如图所示，在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V 时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G 极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。

锂电池保护板短路保护原理-回复【锂电池保护板短路保护原理】\n\n锂离子电池在我们的日常生活中无处不在，从智能手机、笔记本电脑到电动汽车，它们都是现代科技的重要组成部分。

然而，与任何其他技术一样，使用锂离子电池也存在一些风险，包括过热、过度充电和短路。

为了确保安全，工程师们设计了一种被称为“锂电池保护板”的设备，以防止这些风险发生。

\n\n在这篇文章中，我们将探讨锂电池保护板的短路保护原理。

\n\n一、什么是锂电池保护板？\n\n锂电池保护板，又称为BMS（Battery Management System），是用于管理和监控锂离子电池组的一套系统。

它主要负责检测电池的状态，如电压、电流和温度，并根据这些信息来控制电池的充放电过程，以防止电池出现过充、过放、过热等危险情况。

\n\n二、为什么需要短路保护？\n\n在电子设备中，电路的正常工作依赖于电流沿着预定路径流动。

如果电路中的某个部分出现问题，导致电流直接从电源正极流到负极，这就是所谓的“短路”。

当这种情况发生时，电流会急剧增加，可能会导致电池过热甚至爆炸。

\n\n三、锂电池保护板如何进行短路保护？\n\n锂电池保护板通常包含一个或多个MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）开关，以及一些检测和控制电路。

MOSFET开关可以看作是一个电子阀门，通过它可以控制电流的流动。

\n\n在正常情况下，MOSFET开关处于导通状态，允许电流流过。

然而，一旦检测到短路，保护板就会立即关闭MOSFET开关，切断电流的流动，从而防止电池过热或损坏。

\n\n四、短路保护的检测方法\n\n1. 电压检测：通过监测电池两端的电压变化，可以判断是否存在短路现象。

一般来说，短路会导致电池两端的电压突然下降。

\n\n2. 电流检测：另一种检测短路的方法是监测电流的变化。

短路会导致电流急剧增加，因此，如果电流超过预设的阈值，就可以判断为短路。

锂电池保护板工作原理第一章保护板的构成和主要作用本文主要介绍锂电池保护板的构成，电池保护板的主要作用，工作原理。

以及生产的单节锂电池保护线路的应用范围，电性能参数，主要材料，尺寸规格，等项目的相关内容。

本规格书所描述的所有项目标准可作为品质检验标准及依据。

2 产品应用范围（1）液态锂离子可充电电池；（2）聚合物锂离子可充电电池。

一、保护板的构成锂电池（可充型）之所以需要保护，是由它本身特性决定的。

由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。

锂电池的保护功能通常由保护电路板和PT协同完成，保护板是由电子电路组成，在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，即时控制电流回路的通断；PTC在高温环境下防止电池发生恶劣的损坏。

保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件NTC、ID存储器等。

其中控制IC，在一切正常的情况下控制MOS开关导通，使电芯与外电路沟通，而当电芯电压或回路电流超过规定值时，它立刻（数十毫秒）控制MOS开关关断，保护电芯的安全。

NTC是Negative temperature coefficient的缩写，意即负温度系数，在环境温度升高时，其阻值降低，使用电设备或充电设备及时反应、控制内部中断而停止充放电。

ID 存储器常为单线接口存储器，ID是Identification 的缩写即身份识别的意思，存储电池种类、生产日期等信息。

可起到产品的可追溯和应用的限制。

二、保护板的主要作用一般要求在-25℃～85℃时Control(IC)检测控制电芯电压与充放电回路的工作电流、电压，在一切正常情况下C-MOS开关管导通，使电芯与保护电路板处于正常工作状态，而当电芯电压或回路中的工作电流超过控制IC中比较电路预设值时，在15～30ms内（不同控制IC与C-MOS有不同的响应时间），将CMOS关断，即关闭电芯放电或充电回路，以保证使用者与电芯的安全。

电池保护板原理电池保护板是一种用于锂电池的保护装置，其原理是通过监测电池的电压、温度等参数，对电池进行保护和管理，防止电池过充、过放、短路等情况，从而延长电池的使用寿命，确保电池的安全性能。

电池保护板通常由保护IC、电压检测电路、温度检测电路、电流检测电路、MOS管等组成，下面我们将详细介绍电池保护板的工作原理。

首先，保护IC是电池保护板的核心部件之一，它可以监测电池的电压、温度等参数，并根据设定的保护参数来对电池进行保护。

当电池电压过高或过低时，保护IC会通过控制MOS管来切断电池与负载的连接，以防止电池过充或过放。

同时，保护IC还可以监测电池的温度，当电池温度过高时，也会通过控制MOS管来切断电池与负载的连接，以避免电池过热。

其次，电压检测电路是用来监测电池的电压的，它可以将电池的电压转换为数字信号，然后传输给保护IC进行处理。

通过电压检测电路，保护IC可以实时监测电池的电压，并根据设定的保护参数来对电池进行保护。

另外，温度检测电路则是用来监测电池的温度的，它可以将电池的温度转换为数字信号，然后传输给保护IC进行处理。

通过温度检测电路，保护IC可以实时监测电池的温度，并在必要时对电池进行保护。

此外，电流检测电路可以监测电池的放电和充电电流，保护IC可以通过电流检测电路来实时监测电池的放电和充电电流，并根据设定的保护参数来对电池进行保护。

总体来说，电池保护板通过监测电池的电压、温度、电流等参数，利用保护IC和相应的检测电路来对电池进行保护和管理，确保电池的安全性能。

在实际应用中，电池保护板可以广泛应用于各种锂电池产品，如手机电池、笔记本电池、电动车电池等，为这些产品的安全使用提供了重要保障。

综上所述，电池保护板的原理是通过监测电池的电压、温度、电流等参数，利用保护IC和相应的检测电路来对电池进行保护和管理，从而确保电池的安全性能，延长电池的使用寿命，为锂电池产品的安全使用提供了重要保障。
