三聚氰胺甲醛树脂(MF)

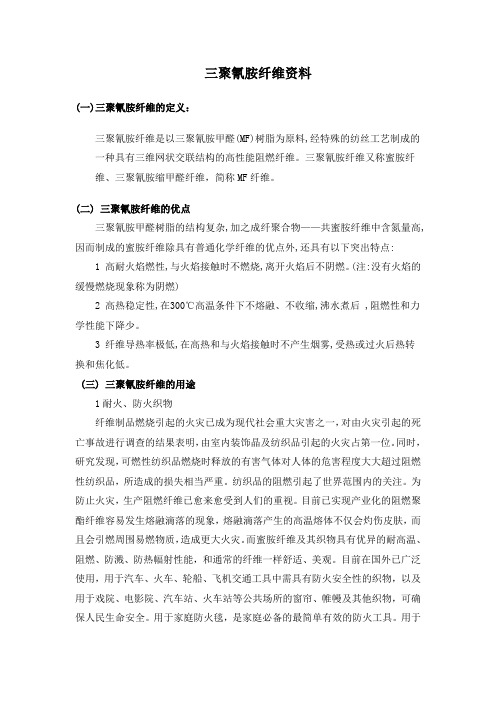

三聚氰胺纤维资料(一)三聚氰胺纤维的定义：三聚氰胺纤维是以三聚氰胺甲醛(MF)树脂为原料,经特殊的纺丝工艺制成的一种具有三维网状交联结构的高性能阻燃纤维。

三聚氰胺纤维又称蜜胺纤维、三聚氰胺缩甲醛纤维，简称MF纤维。

(二) 三聚氰胺纤维的优点三聚氰胺甲醛树脂的结构复杂,加之成纤聚合物——共蜜胺纤维中含氮量高,因而制成的蜜胺纤维除具有普通化学纤维的优点外,还具有以下突出特点:1 高耐火焰燃性,与火焰接触时不燃烧,离开火焰后不阴燃。

(注:没有火焰的缓慢燃烧现象称为阴燃)2 高热稳定性,在300℃高温条件下不熔融、不收缩,沸水煮后 ,阻燃性和力学性能下降少。

3 纤维导热率极低,在高热和与火焰接触时不产生烟雾,受热或过火后热转换和焦化低。

(三) 三聚氰胺纤维的用途1耐火、防火织物纤维制品燃烧引起的火灾已成为现代社会重大灾害之一，对由火灾引起的死亡事故进行调查的结果表明，由室内装饰晶及纺织品引起的火灾占第一位。

同时，研究发现，可燃性纺织品燃烧时释放的有害气体对人体的危害程度大大超过阻燃性纺织品，所造成的损失相当严重。

纺织品的阻燃引起了世界范围内的关注。

为防止火灾，生产阻燃纤维已愈来愈受到人们的重视。

目前已实现产业化的阻燃聚酯纤维容易发生熔融滴落的现象，熔融滴落产生的高温熔体不仅会灼伤皮肤，而且会引燃周围易燃物质，造成更大火灾。

而蜜胺纤维及其织物具有优异的耐高温、阻燃、防溅、防热幅射性能，和通常的纤维一样舒适、美观。

目前在国外已广泛使用，用于汽车、火车、轮船、飞机交通工具中需具有防火安全性的织物，以及用于戏院、电影院、汽车站、火车站等公共场所的窗帘、帷幔及其他织物，可确保人民生命安全。

用于家庭防火毯，是家庭必备的最简单有效的防火工具。

用于消防人员消防服装和军队服装，具有防火性，能有效保证消防人员和战时可保护战士生命安全。

同时，蜜胺纤维以其阻燃、高热不收缩不熔融的特点，也是炼钢工人、铸造工人劳动保护服及石油、化工、冶炼等行业用防护服的最佳选择。

三聚氰胺甲醛树脂三聚氰胺甲醛树脂简称三聚氰胺树脂、蜜胺甲醛树脂、蜜胺树脂。

英文缩写MF，加工成型时发生交联反应，制品为不溶不熔的热固性树脂。

习惯上常把它与脲醛树脂统称为氨基树脂。

固化后的三聚氰胺甲醛树脂无色透明，在沸水中稳定，甚至可以在150℃使用，且具有自熄性、抗电弧性和良好的力学性能。

改性三聚氰胺-甲醛树脂（MF）为热固性树脂，它具有阻燃，耐水、耐热、耐老化、耐电弧、耐化学腐蚀、有良好的绝缘性能、光泽度和机械强度，广泛用于木材、塑料、涂料、造纸、纺织、皮革、电气、医药等行业。

其具体用途主要有以下几个方面：一、三聚氰胺甲醛浸渍树脂三聚氰胺甲醛树脂具有很高的抗热和防潮性能，以及三聚氰胺甲醛树脂在灯光下光亮透明的真实感，无臭无味和无色性能，使其在饰面人造板的应用上具有很多的优越性。

特别是在其分子中含有大量的氮，在燃烧过程中，分解时，氮气逸出，使制品具有自熄灭性。

MF树脂是有甲醛和三聚氰胺经缩合而成的低分子聚合物，水溶性，在许多情况下可用一定助剂加以改性。

这类树脂的特征是固含量为66%〒0.2%左右，粘度较低（25-65s，涂4#），外观无色、透明。

MF树脂一般用于浸渍纸，因此当浸胶纸张再通过热压和固化工艺，一张具有优良表面性能的浸渍纸就能被生产出了。

带MF树脂的装饰纸和表层纸被用于刨花板或类似的家具和地板贴面，同样也用于大量需要表面要求耐化学品、耐机械力和卫生性能好的如厨房、实验室、医院的装饰层压板中，等等。

二、纸张抗水剂或防水剂抗水剂属改性三聚氰胺甲醛树脂，具有树脂含量高，稳定性好，水溶性好，使用方便等特点。

产品指标优于国内同类产品，达到进口产品的水平。

其主要参考产品为日本索密雷兹公司的613树脂和西德巴斯夫公司的SMV树脂，它完全可以取代进口产品用于高浓度刮刀或汽刀涂布纸机上。

该树脂是一种能赋予铜版纸白纸板纸张具有优良的湿强度、干强度和抗湿摩擦性能的专用助剂，它可以广泛应用于涂布印刷纸，白纸板和箱纸板的涂料中，它与涂料中胶液和淀粉具有极好的交联和相容性，不产生增稠，絮凝和起泡等弊病，使涂料具有良好的流动稳定性和化学稳定性，它也可以用于优质纸的表面施胶和纸页的干湿增强剂，它可以直接加入到物料中，很容易分散在物料中，使用方便。

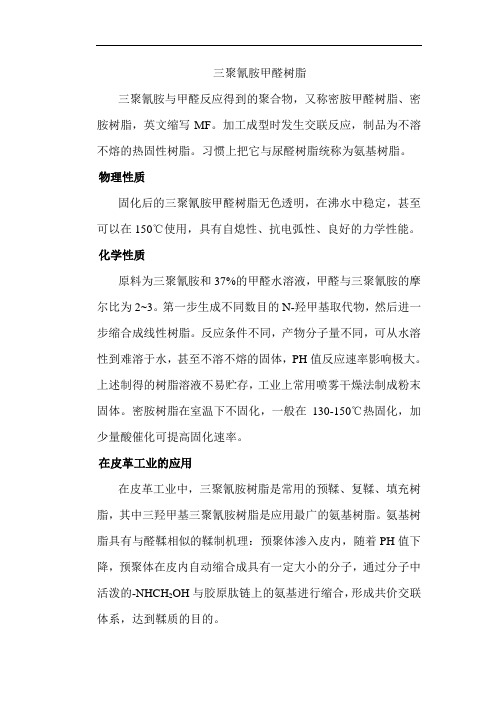

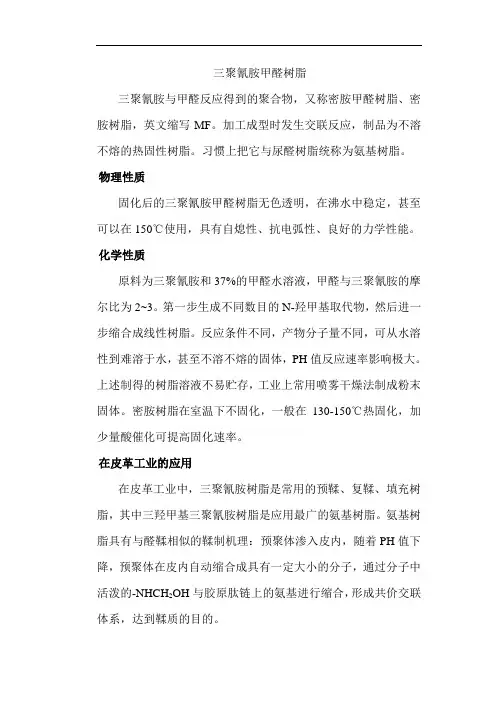

三聚氰胺甲醛树脂三聚氰胺与甲醛反应得到的聚合物，又称密胺甲醛树脂、密胺树脂，英文缩写MF。

加工成型时发生交联反应，制品为不溶不熔的热固性树脂。

习惯上把它与尿醛树脂统称为氨基树脂。

物理性质固化后的三聚氰胺甲醛树脂无色透明，在沸水中稳定，甚至可以在150℃使用，具有自熄性、抗电弧性、良好的力学性能。

化学性质原料为三聚氰胺和37%的甲醛水溶液，甲醛与三聚氰胺的摩尔比为2~3。

第一步生成不同数目的N-羟甲基取代物，然后进一步缩合成线性树脂。

反应条件不同，产物分子量不同，可从水溶性到难溶于水，甚至不溶不熔的固体，PH值反应速率影响极大。

上述制得的树脂溶液不易贮存，工业上常用喷雾干燥法制成粉末固体。

密胺树脂在室温下不固化，一般在130-150℃热固化，加少量酸催化可提高固化速率。

在皮革工业的应用在皮革工业中，三聚氰胺树脂是常用的预鞣、复鞣、填充树脂，其中三羟甲基三聚氰胺树脂是应用最广的氨基树脂。

氨基树脂具有与醛鞣相似的鞣制机理：预聚体渗入皮内，随着PH值下降，预聚体在皮内自动缩合成具有一定大小的分子，通过分子中活泼的-NHCH2OH与胶原肽链上的氨基进行缩合，形成共价交联体系，达到鞣质的目的。

由于羟甲基具有很高的反应活性，三羟甲基三聚氰胺分子间易发生缩聚反应，生产非线性交联分子，失去鞣制作用。

目前采用最广泛、效果最明显的办法是适当封闭羟甲基降低其活性，阻止分子间进一步缩聚，或在分子结构上引入亲水基团提高其水溶性。

目前国内外主要采用三聚氰胺、双氰胺单独或混合与甲醛缩合制备三聚氰胺树脂鞣剂，并根据需要对其进行适当改性。

在造纸工业中的应用由于三聚氰胺甲醛树脂内含有羟甲基，能在纤维束间形成醚化结构，这种不同分子间的交联而产生抗水性，使纸页取得增湿效果，故在造纸业中主要作湿增强剂、抗水剂。

阴离子改性三聚氰胺甲醛树脂主要是磺化三聚氰胺树脂，相比之下氨基磺酸盐改性的树脂效果较好，应用广泛。

该类产品可在酸性、中性或碱性条件下固化，既可在浆内添加，又可在涂布中配用。

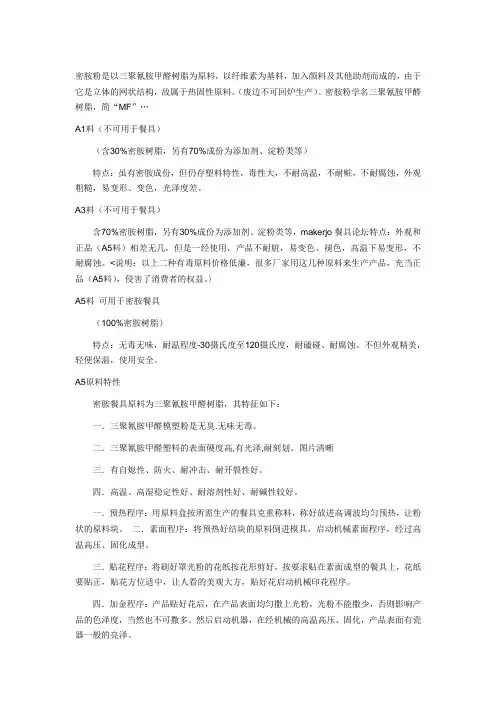

密胺粉是以三聚氰胺甲醛树脂为原料，以纤维素为基料，加入颜料及其他助剂而成的，由于它是立体的网状结构，故属于热固性原料。

（废边不可回炉生产）。

密胺粉学名三聚氰胺甲醛树脂，简“MF”…A1料（不可用于餐具）（含30%密胺树脂，另有70%成份为添加剂、淀粉类等）特点：虽有密胺成份，但仍存塑料特性，毒性大，不耐高温，不耐赃，不耐腐蚀，外观粗糙，易变形、变色，光泽度差。

A3料（不可用于餐具）含70%密胺树脂，另有30%成份为添加剂、淀粉类等，makerjo餐具论坛特点：外观和正品（A5料）相差无几，但是一经使用，产品不耐脏，易变色、褪色，高温下易变形，不耐腐蚀。

<说明：以上二种有毒原料价格低廉，很多厂家用这几种原料来生产产品，充当正品（A5料），侵害了消费者的权益。

〉A5料可用于密胺餐具（100%密胺树脂）特点：无毒无味，耐温程度-30摄氏度至120摄氏度，耐磕碰、耐腐蚀、不但外观精美，轻便保温，使用安全。

A5原料特性密胺餐具原料为三聚氰胺甲醛树脂，其特征如下：一．三聚氰胺甲醛模塑粉是无臭.无味无毒。

二．三聚氰胺甲醛塑料的表面硬度高,有光泽,耐刻划。

图片清晰三．有自熄性、防火、耐冲击、耐开裂性好。

四．高温、高湿稳定性好、耐溶剂性好、耐碱性较好。

一．预热程序：用原料盒按所需生产的餐具克重称料，称好放进高调波均匀预热，让粉状的原料块。

二．素面程序：将预热好结块的原料倒进模具，启动机械素面程序，经过高温高压、固化成型。

三．贴花程序：将刷好罩光粉的花纸按花形剪好，按要求贴在素面成型的餐具上，花纸要贴正，贴花方位适中，让人看的美观大方，贴好花启动机械印花程序。

四．加金程序：产品贴好花后，在产品表面均匀撒上光粉，光粉不能撒少，否则影响产品的色泽度，当然也不可撒多。

然后启动机器，在经机械的高温高压、固化，产品表面有瓷器一般的亮泽。

五．抛光程序：产品生产出来后还要进行打磨、抛光，因为生产出来的产品有毛边，不利于人们生活的使用，容易对人的手和嘴造成伤害；所以打磨、抛光必不可少，通过打磨、抛光可以把产品的毛边去掉，使产品看起来更加美观，边口更加光滑。
