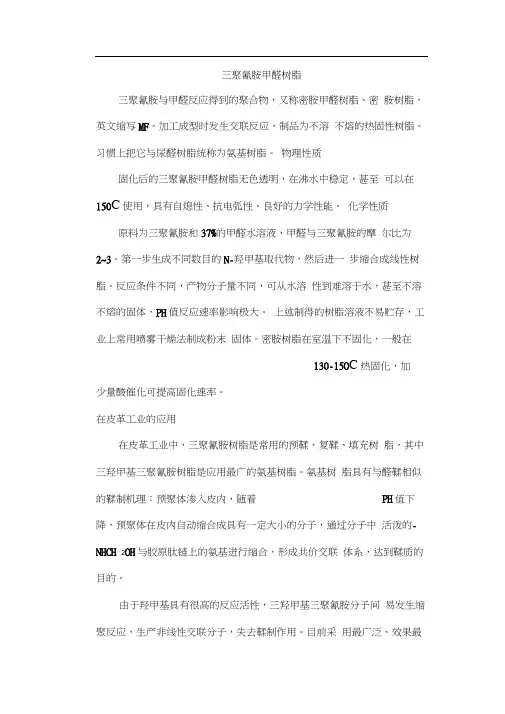

三聚氰胺甲醛树脂三聚氰胺与甲醛反应得到的聚合物，又称密胺甲醛树脂、密胺树脂，英文缩写MF。
加工成型时发生交联反应，制品为不溶不熔的热固性树脂。
习惯上把它与尿醛树脂统称为氨基树脂。
物理性质固化后的三聚氰胺甲醛树脂无色透明，在沸水中稳定，甚至可以在150C使用，具有自熄性、抗电弧性、良好的力学性能。
化学性质原料为三聚氰胺和37%的甲醛水溶液，甲醛与三聚氰胺的摩尔比为2~3。
第一步生成不同数目的N-羟甲基取代物，然后进一步缩合成线性树脂。
反应条件不同，产物分子量不同，可从水溶性到难溶于水，甚至不溶不熔的固体，PH值反应速率影响极大。
上述制得的树脂溶液不易贮存，工业上常用喷雾干燥法制成粉末固体。
密胺树脂在室温下不固化，一般在130-15O C热固化，加少量酸催化可提高固化速率。
在皮革工业的应用在皮革工业中，三聚氰胺树脂是常用的预鞣、复鞣、填充树脂，其中三羟甲基三聚氰胺树脂是应用最广的氨基树脂。
氨基树脂具有与醛鞣相似的鞣制机理：预聚体渗入皮内，随着PH值下降，预聚体在皮内自动缩合成具有一定大小的分子，通过分子中活泼的-NHCH 2OH与胶原肽链上的氨基进行缩合，形成共价交联体系，达到鞣质的目的。
由于羟甲基具有很高的反应活性，三羟甲基三聚氰胺分子间易发生缩聚反应，生产非线性交联分子，失去鞣制作用。
目前采用最广泛、效果最明显的办法是适当封闭羟甲基降低其活性，阻止分子间进一步缩聚，或在分子结构上引入亲水基团提高其水溶性。
目前国内外主要采用三聚氰胺、双氰胺单独或混合与甲醛缩合制备三聚氰胺树脂鞣剂，并根据需要对其进行适当改性。
在造纸工业中的应用由于三聚氰胺甲醛树脂内含有羟甲基，能在纤维束间形成醚化结构，这种不同分子间的交联而产生抗水性，使纸页取得增湿效果，故在造纸业中主要作湿增强剂、抗水剂。
阴离子改性三聚氰胺甲醛树脂主要是磺化三聚氰胺树脂，相比之下氨基磺酸盐改性的树脂效果较好，应用广泛。
该类产品可在酸性、中性或碱性条件下固化，既可在浆内添加，又可在涂布中配用。
