继电保护概述和电流保护

变压器的继电保护与整定计算一、继电保护概述在变压器运行过程中，由于其特殊的工作环境和重要的作用，对其电气保护要求非常高。

继电保护主要是通过电气装置实现对变压器的过电流、过压、欠压、失压、短路等异常情况进行及时发现和处理，以保护变压器的运行安全。

二、继电保护的分类1.电流保护：对变压器的短路故障进行保护，主要包括差动保护、零序保护和过电流保护。

2.电压保护：对变压器的过电压和欠电压故障进行保护，主要包括过电压保护和欠电压保护。

3.频率保护：对变电站整体或部分区域的频率变化进行保护，主要包括频率偏差保护。

4.绝缘保护：对变压器的绝缘状况进行保护，主要包括绝缘电阻保护和绝缘油温保护。

5.温度保护：对变压器的温度进行保护，主要包括油温保护和线圈温度保护。

三、继电保护的整定计算1.差动保护整定计算差动保护是变压器最重要的保护方式，其整定计算主要包括选择合适的CT变比和故障电流的判断。

-首先，根据变压器的额定容量和额定电流，计算出变压器的额定电流。

-其次，根据变压器的连接组别和变压器设计参数，选择合适的CT变比。

根据差动电流计算装置的灵敏系数和CT一次、二次侧额定电流，从而确定差动电流判断参数。

-最后，根据变压器的绕阻参数和变压器接线方式，计算差动保护的整定电流。

根据保护整定表格，确定U矩和I矩。

2.过电流保护整定计算过电流保护是变压器常用的保护方式，其整定计算主要包括选择合适的电流互感器和整定保护参数。

-首先，根据变压器额定容量和额定电流，计算变压器的额定电流。

-其次，根据过电流保护的设定电流和时间特性，选择合适的电流互感器。

-最后，根据保护整定计算公式计算过电流保护的电流设置参数。

3.过电压保护整定计算过电压保护是变压器常用的保护方式，其整定计算主要包括选择合适的电压互感器和整定保护参数。

-首先，根据变压器的额定电压和设计参数，计算变压器的额定电压。

-其次，根据过电压保护的设定电压和时间特性，选择合适的电压互感器。

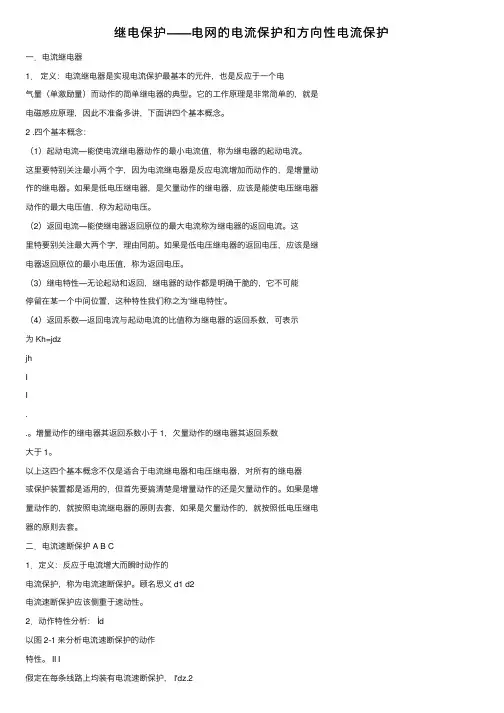

继电保护——电⽹的电流保护和⽅向性电流保护⼀．电流继电器1．定义：电流继电器是实现电流保护最基本的元件，也是反应于⼀个电⽓量（单激励量）⽽动作的简单继电器的典型。

它的⼯作原理是⾮常简单的，就是电磁感应原理，因此不准备多讲，下⾯讲四个基本概念。

2 .四个基本概念：（1）起动电流—能使电流继电器动作的最⼩电流值，称为继电器的起动电流。

这⾥要特别关注最⼩两个字，因为电流继电器是反应电流增加⽽动作的，是增量动作的继电器。

如果是低电压继电器，是⽋量动作的继电器，应该是能使电压继电器动作的最⼤电压值，称为起动电压。

（2）返回电流—能使继电器返回原位的最⼤电流称为继电器的返回电流。

这⾥特要别关注最⼤两个字，理由同前。

如果是低电压继电器的返回电压，应该是继电器返回原位的最⼩电压值，称为返回电压。

（3）继电特性—⽆论起动和返回，继电器的动作都是明确⼲脆的，它不可能停留在某⼀个中间位置，这种特性我们称之为'继电特性'。

（4）返回系数—返回电流与起动电流的⽐值称为继电器的返回系数，可表⽰为 Kh=jdzjhII..。

增量动作的继电器其返回系数⼩于 1，⽋量动作的继电器其返回系数⼤于 1。

以上这四个基本概念不仅是适合于电流继电器和电压继电器，对所有的继电器或保护装置都是适⽤的，但⾸先要搞清楚是增量动作的还是⽋量动作的。

如果是增量动作的，就按照电流继电器的原则去套，如果是⽋量动作的，就按照低电压继电器的原则去套。

⼆．电流速断保护 A B C1．定义：反应于电流增⼤⽽瞬时动作的电流保护，称为电流速断保护。

顾名思义 d1 d2电流速断保护应该侧重于速动性。

2．动作特性分析： İd以图 2-1 来分析电流速断保护的动作特性。

II Ⅰ假定在每条线路上均装有电流速断保护， I'dz.2则当线路 A—B 上发⽣故障时，希望保护 2能瞬时动作，⽽当 B—C 上发⽣故障时，希望保护 1 能瞬时动作，它们的保护范围最好能达到本线路全长的 100%。

继电保护的四个基本原理继电保护是电力系统中非常重要的一项安全保护措施，它能够在电力系统发生故障时快速、准确地检测和切除故障部分，从而保护电力设备和电力系统的安全运行。

继电保护的实现依赖于一些基本原理，本文将介绍继电保护的四个基本原理。

一、电流保护原理电流保护是继电保护中最常见的一种保护方式。

它基于电流的大小和方向来判断电力系统中是否存在故障。

当电流超过设定值时，继电器就会触发动作，进而切除故障部分。

电流保护的实现主要依赖于电流互感器和继电器。

电流互感器将高电压线路中的电流转换成与之成比例的低电流，并通过继电器进行监测和切除故障。

二、电压保护原理电压保护是继电保护中另一种常见的保护方式。

它主要用于检测电力系统中的电压异常情况，如过高或过低的电压。

电压保护的实现需要使用电压互感器和继电器。

电压互感器将高电压线路中的电压转换成与之成比例的低电压，并通过继电器进行监测和切除故障。

三、差动保护原理差动保护是一种以比较电流差值来判断电力系统中是否存在故障的保护方式。

它主要应用于变压器、发电机等设备的保护。

差动保护的实现主要依赖于电流互感器和继电器。

电流互感器将设备输入和输出侧的电流转换成与之成比例的低电流，继电器通过比较两侧电流的差值来判断是否存在故障，并触发动作切除故障。

四、过电流保护原理过电流保护是一种以电流超过额定值来判断电力系统中是否存在故障的保护方式。

它主要用于保护电力系统中的配电线路和设备。

过电流保护的实现主要依赖于电流互感器和继电器。

电流互感器将高电压线路中的电流转换成与之成比例的低电流，并通过继电器进行监测和切除故障。

继电保护的四个基本原理分别是电流保护、电压保护、差动保护和过电流保护。

这些原理在电力系统中起到了至关重要的作用，保护了电力设备和电力系统的安全运行。

通过合理配置和使用继电保护装置，能够及时检测和切除故障，有效避免了电力系统事故的发生，保障了电力系统的可靠供电。

继电保护总结什么是继电保护继电保护是一种用于保护电力系统安全运行的措施。

它通过使用继电器来监测电力系统中的电流、电压和频率等参数，并在出现异常情况时采取自动动作，以保护设备免受电力系统故障的影响。

继电保护系统通常由继电器、传感器、信号处理单元和动作执行单元组成。

继电器负责检测电力系统参数，并在故障发生时发出信号。

传感器用于感知电流、电压和频率等参数。

信号处理单元负责处理传感器采集到的参数，并根据事先设定的保护逻辑，决定是否触发动作执行单元，从而完成对电力系统的保护。

继电保护的重要性在电力系统中，各种故障随时可能发生，如短路、过流、过压、欠压等。

这些故障如果不及时得到保护和处理，将会给电力设备造成严重的损坏甚至危及人员安全。

继电保护的作用就是在故障发生时，能够快速准确地检测到故障信号，并迅速采取措施，切断故障电路，保护电力设备的正常运行。

另外，继电保护还可以提高电力系统的可靠性和稳定性。

它可以通过对运行状态的监测和分析，及时发现问题，避免故障的扩大和影响。

同时，继电保护系统还可以实现对电力系统的自动化控制，提高电力系统的运行效率。

继电保护的分类继电保护按照保护对象的不同可以分为发电机保护、变压器保护、线路保护和母线保护等。

各种保护又可以按照动作速度的不同分为直动式保护和时段动作式保护。

直动式保护是指在出现故障时立即动作，时段动作式保护是指在一定的时间段内判断故障是否持续，并在延时后才动作。

此外，继电保护还可以根据所采用的保护原理和技术分为电流保护、电压保护、频率保护、差动保护和整定保护等。

电流保护是最常见的一种保护方式，通过检测电路中的电流来判断是否有故障发生。

电压保护主要用于检测电路中的电压是否超出设定的范围。

频率保护和差动保护则分别针对电力系统中的频率和差动进行保护。

继电保护的发展趋势随着电力系统的日益复杂和规模的不断扩大，对继电保护的要求也越来越高。

未来继电保护的发展趋势主要包括以下几个方面：1.数字化和智能化：传统的继电保护系统通常采用模拟电路和继电器，配置和调试比较繁琐。

继电保护保护类型继电保护是电力系统中保护设备的一种重要手段，它通过对电力设备异常情况的检测，并发送信号控制接触器、断路器等装置进行动作，以保护电力系统的安全运行。

继电保护的分类主要根据被保护元件的不同类型进行划分，下面将介绍几种主要的继电保护类型。

一、电流保护电流保护是最常见的一种继电保护类型。

电流保护根据电路中电流的大小与设定值的关系来判断电路是否正常。

当电流异常时，电流保护会及时控制断路器的动作，切断电路，起到保护电气设备的作用。

例如，在电动机运行过程中，如果电流超过了额定值，则电流保护会及时切断电源，以避免设备烧毁。

二、电压保护电压保护是用来对电力系统电压异常状况进行检测的保护方式。

在电力系统中，电压的稳定性对设备运行非常重要。

电压保护可以检测电压的过高、过低、失压等异常情况，并根据设定值控制断路器等装置的动作。

它起到保护设备以及维持电力系统稳定运行的作用。

三、过载保护过载保护是针对电力设备超过额定负荷长时间运行而导致过热的情况进行保护的一种继电保护类型。

在电力系统中，电力设备的额定负荷一般是由制造厂家或设计部门根据设备的工作特性和可靠性确定的。

过载保护通过监测电路中电流的大小，当电流超过一定值时，会触发保护装置，切断电源，以保护设备不被过热损坏。

四、短路保护短路保护用来对电力系统中由于电路线路、设备绝缘损坏等引起的短路故障进行保护。

短路故障会导致电流迅速升高，对设备和电力系统的安全造成巨大风险。

短路保护通过检测电路中的电流、电压等参数来判断是否存在短路故障，并触发相应的保护动作，将故障段隔离，保护电力设备和系统的安全运行。

五、过电压保护过电压保护是为了防止电力系统中因为电力设备故障、闪击、雷击等原因导致电压突然升高而引发的故障。

过电压保护通过检测电压的变化情况，一旦发现异常，会及时触发保护动作，将电压恢复到正常水平，以保护电力设备不受损害。

六、欠电压保护欠电压保护主要是为了防止电力系统中电压突然降低引发的故障。
