电力行业--电力系统继电保护概述

电力系统继电保护不稳定的原因与应对方法摘要：在电力行业和科学技术不断提升的背景下，计算机科学技术为基础的微机保护装置，通过可编程控制系统对电力系统自动监测，使电力设备实现稳定、安全、有效地运行。

但继电保护装置也会因各种原因出现不稳定现象，发生误动或拒动。

关键词：电力系统继电保护；不稳定原因；措施引言继电保护装置响应迅速，变电运行系统一旦发生安全隐患或是运行故障，继电保护系统能够在第一时间展开分析与维修，快速排除故障。

但是在该装置系统运行过程中，难免出现故障问题，比如自身故障、电网结构存在缺陷等，极易影响继电保护效果的发挥。

1电力继电保护基本概述继电保护即电力系统自身或者是电力元件出现故障，影响系统安全运行的情况下，能够及时将警告信号发出，或者向直接控制断路器作出跳闸命令的自动化设备。

继电保护装置要想将任务顺利完成，从技术层面来讲，应体现出迅速性、选择性、可靠性、灵敏性。

迅速性即继电保护装置能够将故障尽快切除，尽量使用户、设备处于低电压、大电流运行状态下的时间减少，尽量减少对设备产生的破坏，确保系统能够处于稳定运行的状态；选择性即在电力系统线路、设备出现短路的情况下，继电保护可以将故障线路、故障设备从系统内切除，在故障线路、设备断路器或是保护出现拒动的情况下，通过相邻线路、设备保护切除故障；可靠性即不需要做出动作时，不将动作做出，出现故障设备、故障线路时，及时将其从系统内切除；灵敏性即发生短路或接地故障情况下，继电保护装置需达到一定的灵敏度，一旦出现故障，可以比较迅速地将故障从系统内切除。

2电力系统继电保护不稳定的原因2.1内部因素（1）继电保护装置材质问题。

在变电运行过程中，继电保护装置功能作用的发挥容易受到材料质量的影响，在装置及系统组成水平相对较低的情况下，继电器运行温度过高，将对内部零部件造成影响。

随着装置设备运行时间的积累，继电保护装置内部结构出现损伤，进而影响其保护效果，无法为变电运行稳定状态提供有效保障。

关于电力系统继电保护的研究与应用【摘要】电力系统继电保护在电力系统中起着至关重要的作用，本文旨在探讨其基本原理、组成和功能、分类、应用以及研究现状。

通过研究与应用，可以更好地保障电力系统的安全稳定运行。

未来，电力系统继电保护的发展方向包括融合智能化、提高灵活性和准确性，以应对复杂多变的电力网络环境。

电力系统继电保护不仅具有重要的意义和价值，也是保障电力系统运行的关键保障。

有关电力系统继电保护的发展研究，对提升电力系统运行效率和可靠性具有重要意义。

【关键词】电力系统继电保护、重要性、发展历程、研究意义、基本原理、组成和功能、分类、应用、研究现状、未来发展方向、意义、价值。

1. 引言1.1 电力系统继电保护的重要性电力系统继电保护是保障电力系统安全稳定运行的重要组成部分。

在复杂多变的电力系统中，各种故障和故障情况可能随时发生，而继电保护系统可以快速准确地检测故障并采取相应的保护措施，避免事故进一步发展，保护设备和人员安全。

继电保护系统的任务是在电力系统出现故障时，对故障进行及时准确的识别，切除故障区域，并保护系统中的其他设备不受损害，以确保电力系统的安全稳定运行。

1. 故障检测能力：继电保护系统能够准确快速地检测电力系统的各种故障，包括短路、地线故障、过电流等，并及时做出反应。

2. 故障隔离保护能力：继电保护系统能够根据故障的性质和位置，选择合适的保护动作，切断故障电路或部分设备，保护系统其他设备不受影响。

3. 系统稳定性保障：继电保护系统的稳定运行能够保障电力系统的稳定性，避免系统发生不稳定现象或连锁故障。

电力系统继电保护的重要性不可忽视，是保障电力系统安全运行的关键环节。

通过不断提升继电保护系统的技术水平和应用能力，能够更好地保障电力系统的安全稳定运行。

1.2 继电保护系统的发展历程继电保护系统的发展历程可以追溯到19世纪末。

最早的继电保护系统是基于电磁吸引原理的保护装置，主要用于对电力系统中的过载和短路进行保护。

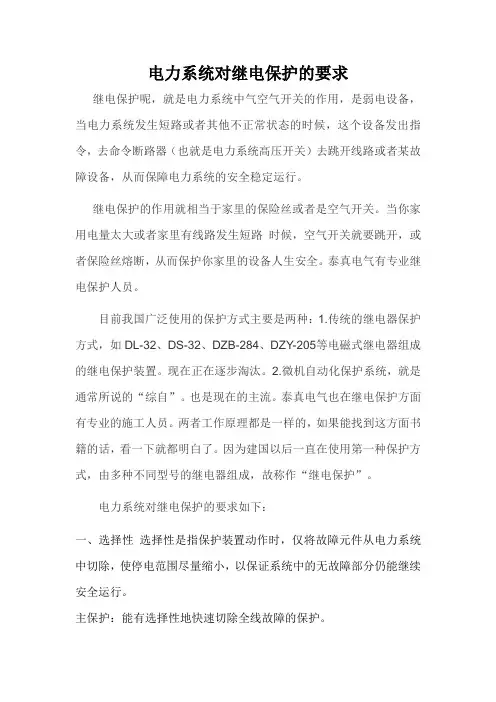

电力系统对继电保护的要求继电保护呢，就是电力系统中气空气开关的作用，是弱电设备，当电力系统发生短路或者其他不正常状态的时候，这个设备发出指令，去命令断路器（也就是电力系统高压开关）去跳开线路或者某故障设备，从而保障电力系统的安全稳定运行。

继电保护的作用就相当于家里的保险丝或者是空气开关。

当你家用电量太大或者家里有线路发生短路时候，空气开关就要跳开，或者保险丝熔断，从而保护你家里的设备人生安全。

泰真电气有专业继电保护人员。

目前我国广泛使用的保护方式主要是两种：1.传统的继电器保护方式，如DL-32、DS-32、DZB-284、DZY-205等电磁式继电器组成的继电保护装置。

现在正在逐步淘汰。

2.微机自动化保护系统，就是通常所说的“综自”。

也是现在的主流。

泰真电气也在继电保护方面有专业的施工人员。

两者工作原理都是一样的，如果能找到这方面书籍的话，看一下就都明白了。

因为建国以后一直在使用第一种保护方式，由多种不同型号的继电器组成，故称作“继电保护”。

电力系统对继电保护的要求如下：一、选择性选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

主保护：能有选择性地快速切除全线故障的保护。

后备保护：当故障线路的主保护或断路器拒动时用以切除故障的保护。

近后备保护：作为本线路主保护的后备保护。

远后备保护：作为下一条相邻线路主保护或开关拒跳后备保护。

二、速动性速动性是指尽可能快地切除故障短路时快速切除故障，可以缩小故障范围，减轻短路引起的破坏程度，减小对用户工作的影响，提高电力系统的稳定性。

三、灵敏性灵敏性是指对保护范围内发生故障或不正常运行状态的反应能力。

保护装置的灵敏性，通常用灵敏系数来衡量，灵敏系数越大，则保护的灵敏度就越高，反之就越低。

四、可靠性可靠性是指在规定的保护范围内发生了属于它应该动作的故障时，它不应该拒绝动作，而在其他不属于它应该动作的情况下，则不应该误动作。

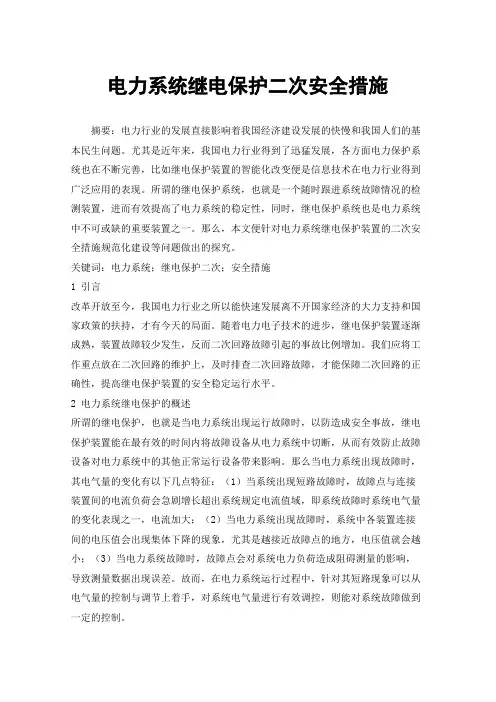

电力系统继电保护二次安全措施摘要：电力行业的发展直接影响着我国经济建设发展的快慢和我国人们的基本民生问题。

尤其是近年来，我国电力行业得到了迅猛发展，各方面电力保护系统也在不断完善，比如继电保护装置的智能化改变便是信息技术在电力行业得到广泛应用的表现。

所谓的继电保护系统，也就是一个随时跟进系统故障情况的检测装置，进而有效提高了电力系统的稳定性，同时，继电保护系统也是电力系统中不可或缺的重要装置之一。

那么，本文便针对电力系统继电保护装置的二次安全措施规范化建设等问题做出的探究。

关键词：电力系统；继电保护二次；安全措施1 引言改革开放至今，我国电力行业之所以能快速发展离不开国家经济的大力支持和国家政策的扶持，才有今天的局面。

随着电力电子技术的进步，继电保护装置逐渐成熟，装置故障较少发生，反而二次回路故障引起的事故比例增加。

我们应将工作重点放在二次回路的维护上，及时排查二次回路故障，才能保障二次回路的正确性，提高继电保护装置的安全稳定运行水平。

2 电力系统继电保护的概述所谓的继电保护，也就是当电力系统出现运行故障时，以防造成安全事故，继电保护装置能在最有效的时间内将故障设备从电力系统中切断，从而有效防止故障设备对电力系统中的其他正常运行设备带来影响。

那么当电力系统出现故障时，其电气量的变化有以下几点特征：（1）当系统出现短路故障时，故障点与连接装置间的电流负荷会急剧增长超出系统规定电流值域，即系统故障时系统电气量的变化表现之一，电流加大；（2）当电力系统出现故障时，系统中各装置连接间的电压值会出现集体下降的现象，尤其是越接近故障点的地方，电压值就会越小；（3）当电力系统故障时，故障点会对系统电力负荷造成阻碍测量的影响，导致测量数据出现误差。

故而，在电力系统运行过程中，针对其短路现象可以从电气量的控制与调节上着手，对系统电气量进行有效调控，则能对系统故障做到一定的控制。

3 继电保护二次回路若干问题分析3.1继电保护二次回路的数据破坏继电保护二次回路的运行质量高低是影响其正常工作的重要因素，继电保护二次回路在应用过程中若存在质量问题，则会造成运行过程中出现波动情况，进而导致继电保护二次回路的传输数据出现误差数据，这就导致用户的用电数据计量的准确性得不到保证。

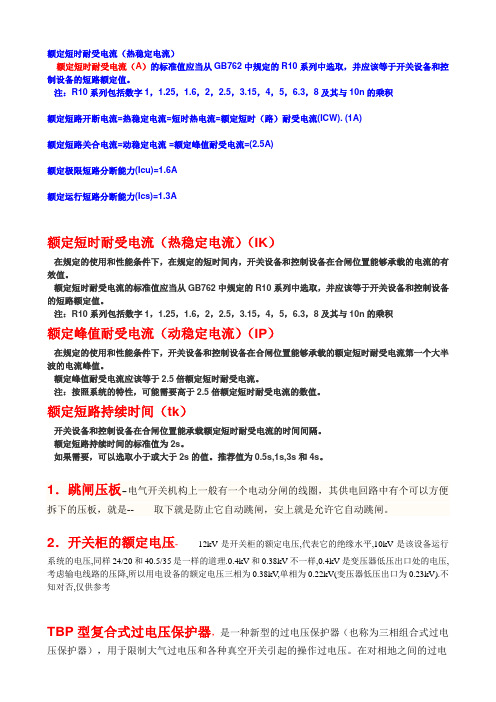

额定短时耐受电流（热稳定电流）额定短时耐受电流（A）的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。

注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积额定短路开断电流=热稳定电流=短时热电流=额定短时（路）耐受电流(ICW). (1A)额定短路关合电流=动稳定电流 =额定峰值耐受电流=(2.5A)额定极限短路分断能力(Icu)=1.6A额定运行短路分断能力(Ics)=1.3A额定短时耐受电流（热稳定电流）（IK）在规定的使用和性能条件下，在规定的短时间内，开关设备和控制设备在合闸位置能够承载的电流的有效值。

额定短时耐受电流的标准值应当从GB762中规定的R10系列中选取，并应该等于开关设备和控制设备的短路额定值。

注：R10系列包括数字1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n的乘积额定峰值耐受电流（动稳定电流）（IP）在规定的使用和性能条件下，开关设备和控制设备在合闸位置能够承载的额定短时耐受电流第一个大半波的电流峰值。

额定峰值耐受电流应该等于2.5倍额定短时耐受电流。

注：按照系统的特性，可能需要高于2.5倍额定短时耐受电流的数值。

额定短路持续时间（tk）开关设备和控制设备在合闸位置能承载额定短时耐受电流的时间间隔。

额定短路持续时间的标准值为2s。

如果需要，可以选取小于或大于2s的值。

推荐值为0.5s,1s,3s和4s。

1．跳闸压板-电气开关机构上一般有一个电动分闸的线圈，其供电回路中有个可以方便拆下的压板，就是-- 取下就是防止它自动跳闸，安上就是允许它自动跳闸。

2．开关柜的额定电压-- 12kV是开关柜的额定电压,代表它的绝缘水平,10kV是该设备运行系统的电压,同样24/20和40.5/35是一样的道理.0.4kV和0.38kV不一样,0.4kV是变压器低压出口处的电压,考虑输电线路的压降,所以用电设备的额定电压三相为0.38kV,单相为0.22kV(变压器低压出口为0.23kV).不知对否,仅供参考TBP型复合式过电压保护器，是一种新型的过电压保护器（也称为三相组合式过电压保护器），用于限制大气过电压和各种真空开关引起的操作过电压。

电力系统继电保护技术的现状与发展趋势随着经济的发展，人们的用电量以迅猛的速度增长，因而电力系统面临着严重的过载、短路等危险。

因此，加强继电保护对于电力系统的稳定运行具有非常重要的作用。

继电保护作为电力系统安全运行的保护方法，在适应电力系统稳定运行需求的过程中技术更新较快，发挥的作用也越来越突出。

基于此，文章对电力系统继电保护技术的现状进行分析，并对其发展趋势做出展望，以期能够提供一个借鉴。

标签：电力系统；继电保护技术；现状；趋势1.我国继电保护技术发展现状1.1我国继电保护技术发展概况（1）机电式继电保护阶段。

1949年以后，我国逐渐意识到电力行业的重要性，因而在50年代，电力工程人员进行了大量的与继电保护技术有关的知识学习，之后，通过工程人员的不懈努力，终于建立了拥有丰富电力系统继电保护技术理论知识和经验的继电保护队伍，为国家电力系统的正常运转做了较大的贡献。

（2）晶体管继电保护阶段。

在机电式继电保护阶段，我国的电力系统线路保护技术完全来自于国外，到了60年代以后，科技的进步使得我国拥有了自行创造的电力系统线路保护技术，并且该技术带领电力系统继电保护技术走向了晶体管继电保护阶段，该阶段最鲜明的标志就是在葛洲坝上应用了晶体管继电保护技术。

（3）集成电路保护阶段。

进入70年代之后，晶体管继电保护出现了较多的问题，对此，电力系统的工程研究人员慢慢对集成电路保护产生浓厚的兴趣，最终使得集成电路保护获得推广，不仅弥补了晶体管继电保护的缺憾，还降低了对电力系统进行继电保护的成本。

（4）计算机继电保护阶段。

随着经济的快速发展，经济得到了迅猛的发展，为了顺应时代发展的潮流，电力系统的工程研究人员开始致力于计算机继电保护的研究，主要的标志就是输电线路微机保护装置的研制成功。

该阶段使得继电保护技术更加完美，为我国开辟了新的继电保护装置市场，充分确保了电力系统的安全运行。

1.2我国继电保护技术发展特点。

随着计算机技术的快速发展，计算机在计算能力、储存能力、数据采集能力等方面得到了快速发展，这为推进微机保护技术向更高品质更新提供了催化剂。

继电保护的组成及要求第一篇：继电保护的组成及要求继电保护的组成及要求继电保护一般由输入部分、测量部分、逻辑判断部分和输出执行部分组成。

现场信号输入部分一般是要进行必要的前置处理，如隔离、电平转换、低通滤波等，使继电器能有效地检查各现场物理量。

测量信号要转换为逻辑信号，根据测量部分各输出量的大小、性质、逻辑状态、输出顺序等信息，按照一定的逻辑关系组合运算最后确定执行动作，由输出执行部分完成最终任务。

继电保护的基本要求应当满足选择性、速动性、灵敏性和可靠性的要求。

选择性指保护装置动作时，仅将故障器件从电力系统中当独切除，使停电的范围尽量地缩小，保证系统中无故障的部分正常运行;速动性是指保护装置应尽快切除短路故障，它的目的就是提高系统的稳定性，从而减轻故障设备和线路的损坏程度，缩小受故障所影响范围，提高自动重合闸和备用设备自动投入的效果。

灵敏性是指对于保护的范围内，发生故障或不正常运行状态的反应能力。

可靠性是指继电保护装置在保护范围内发生动作时的可靠程度。

继电保护常见的故障分析电流互感饱和故障。

电流互感器的饱和对电力系统继电保护的影响是非常之大。

随着配电系统设备终端负荷的不断增容，如果发生短路，则短路电流会很大。

如果是系统在靠近终端设备区的位置发生短路时，电流可能会达到或者接近电流互感器单次额定电流的100倍以上。

在常态短路情况下，越大电流互感器误差是随着一次短路电流倍数增大而增大，当电流速断保护使灵敏度降低时就可能阻止动作。

在线路短路时，由于电流互感器的电流出现了饱和，而再次感应的二次电流小或者接近于零，也会导致定时限过流保护装置无法展开动作。

当在配电系统的出口线过流保护拒绝动作时而导致配电所进口线保护动作了，则会使整个配电系统出现断电的状况。

开关保护设备的选择不当。

开关保护设备的选择是非常重要的一项工作，现在的多数配电都在高负荷密集的地区建立起开关站，也就是采用变电所—开关站—配电变压器的供电输电的模式。

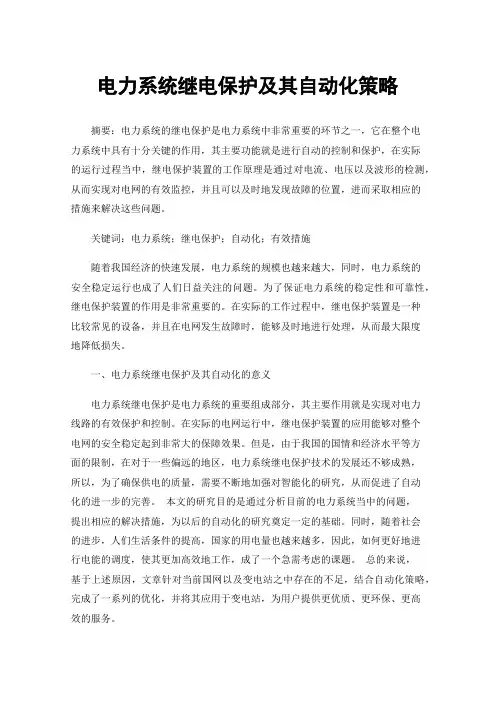

电力系统继电保护及其自动化策略摘要：电力系统的继电保护是电力系统中非常重要的环节之一，它在整个电力系统中具有十分关键的作用，其主要功能就是进行自动的控制和保护，在实际的运行过程当中，继电保护装置的工作原理是通过对电流、电压以及波形的检测，从而实现对电网的有效监控，并且可以及时地发现故障的位置，进而采取相应的措施来解决这些问题。

关键词：电力系统；继电保护；自动化；有效措施随着我国经济的快速发展，电力系统的规模也越来越大，同时，电力系统的安全稳定运行也成了人们日益关注的问题。

为了保证电力系统的稳定性和可靠性，继电保护装置的作用是非常重要的。

在实际的工作过程中，继电保护装置是一种比较常见的设备，并且在电网发生故障时，能够及时地进行处理，从而最大限度地降低损失。

一、电力系统继电保护及其自动化的意义电力系统继电保护是电力系统的重要组成部分，其主要作用就是实现对电力线路的有效保护和控制。

在实际的电网运行中，继电保护装置的应用能够对整个电网的安全稳定起到非常大的保障效果。

但是，由于我国的国情和经济水平等方面的限制，在对于一些偏远的地区，电力系统继电保护技术的发展还不够成熟，所以，为了确保供电的质量，需要不断地加强对智能化的研究，从而促进了自动化的进一步的完善。

本文的研究目的是通过分析目前的电力系统当中的问题，提出相应的解决措施，为以后的自动化的研究奠定一定的基础。

同时，随着社会的进步，人们生活条件的提高，国家的用电量也越来越多，因此，如何更好地进行电能的调度，使其更加高效地工作，成了一个急需考虑的课题。

总的来说，基于上述原因，文章针对当前国网以及变电站之中存在的不足，结合自动化策略，完成了一系列的优化，并将其应用于变电站，为用户提供更优质、更环保、更高效的服务。

二、电力系统继电保护自动化策略研究电力系统继电保护技术是一门综合性的学科，其主要目的是保障电力系统的安全稳定运行，其在整个电力系统中占据着重要的位置，因此，对电力系统继电保护装置进行有效的控制，可以确保电网的稳定性和安全性。

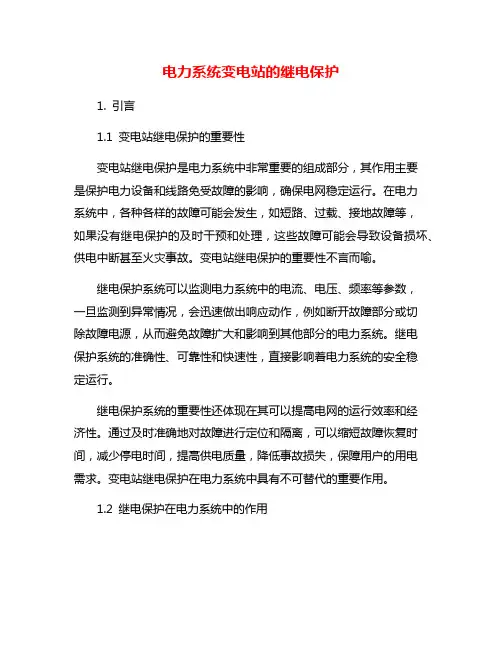

电力系统变电站的继电保护1. 引言1.1 变电站继电保护的重要性变电站继电保护是电力系统中非常重要的组成部分，其作用主要是保护电力设备和线路免受故障的影响，确保电网稳定运行。

在电力系统中，各种各样的故障可能会发生，如短路、过载、接地故障等，如果没有继电保护的及时干预和处理，这些故障可能会导致设备损坏、供电中断甚至火灾事故。

变电站继电保护的重要性不言而喻。

继电保护系统可以监测电力系统中的电流、电压、频率等参数，一旦监测到异常情况，会迅速做出响应动作，例如断开故障部分或切除故障电源，从而避免故障扩大和影响到其他部分的电力系统。

继电保护系统的准确性、可靠性和快速性，直接影响着电力系统的安全稳定运行。

继电保护系统的重要性还体现在其可以提高电网的运行效率和经济性。

通过及时准确地对故障进行定位和隔离，可以缩短故障恢复时间，减少停电时间，提高供电质量，降低事故损失，保障用户的用电需求。

变电站继电保护在电力系统中具有不可替代的重要作用。

1.2 继电保护在电力系统中的作用继电保护在电力系统中的作用非常重要。

它是保障电力系统安全稳定运行的重要手段，能够有效地保护电力设备免受损坏，保障供电可靠性，提高系统的运行效率。

继电保护的作用主要体现在以下几个方面：1. 实现故障快速定位和隔离。

当电力系统发生故障时，继电保护能够快速判断故障位置，并采取相应的措施，避免故障扩大影响整个系统的稳定性。

2. 提高电力系统的稳定性和可靠性。

通过对电力系统各个部分进行监测和保护，继电保护能够及时发现问题并采取措施，保障电力系统的稳定运行，提高供电可靠性。

3. 避免设备过载和损坏。

继电保护系统能够监测并保护设备在额定工作范围内运行，避免因过载或故障导致设备损坏，延长设备的使用寿命。

4. 提高系统运行效率。

通过合理配置和校验继电保护装置，可以有效地提高系统的运行效率，减少停电和故障发生的可能性，提高供电质量和用户满意度。

2. 正文2.1 继电保护的基本原理继电保护的基本原理是通过监测电力系统的运行状况，及时发现并定位电力系统中的故障，采取相应的保护措施，防止故障扩大、造成设备损坏甚至事故发生。
