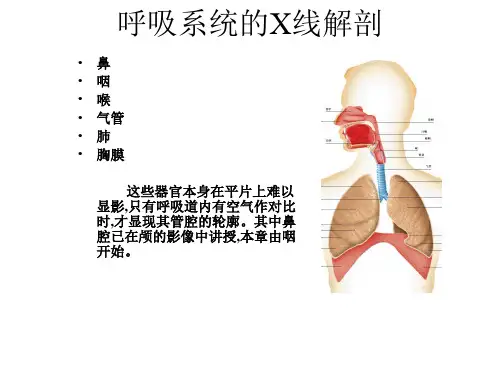

呼吸系统的X线解剖
•鼻 •咽 •喉 • 气管 •肺 • 胸膜
这些器官本身在平片上难以 显影,只有呼吸道内有空气作对比 时,才显现其管腔的轮廓。其中鼻 腔已在颅的影像中讲授,本章由咽 开始。
呼吸系统的X线解剖
咽侧位像
• 咽与下颌骨影重叠,上起自颅底,下至食 管。向前与鼻腔、口腔、喉腔相通。
• 以蝶骨翼突后缘为界,鼻腔与咽腔分开。 • 沿着硬腭影的后方为软腭影(上半为腭帆
图4-1-1 咽喉侧位像 1.翼突 2.茎突 3.软腭 4.咽峡 5.舌 根 6.咽喉壁 7.会厌 8.舌会厌溪(谷) 9.舌骨 10.会 厌前间隙 11.甲状软骨 12.环状软骨 13.咽鼓管咽口 14. 咽隐窝 15.咽鼓管圆枕
呼吸系统的X线解剖
喉侧位像:
会厌
甲状软骨
杓状软骨
环状软骨板
前庭襞
喉室
咽侧位像
呼吸系统的X线解剖
咽腔
蝶骨翼突
软腭
舌根
会厌
舌会厌溪
咽顶
舌骨
咽鼓管 咽口
咽鼓管 圆枕
咽后壁
呼吸系统的X线解剖
咽颏顶位像
• 在颅颏顶位像,主要观察颅底的结构, 也可观察鼻咽、口咽的影像。
• 鼻腔与咽腔的分界:以鼻中隔的后端或 两侧翼突的连线为界,其前方是鼻腔影, 后方为咽腔影。在咽腔透明影中,鼻咽 和口咽重叠,二者之间无明显界限。
有时在侧位片上显现椭圆形透明影,若位置 较高,为左主支气管的起始部;若位置较 低,为左主支气管的下段或右肺上叶支气 管的轴位影。
气管
右主气管
左气管
呼吸系统的X线解剖
肺正位像
肺主要由肺内支气管、肺内 血管和大量的肺泡组织构成,其 表面被覆胸膜。在正常的胸片上, 因肺内充满了气体,透明度很高。 一些大的气管和血管可以显现管 腔影。某些胸膜结构在位置呈轴 位时也能显现线样影
