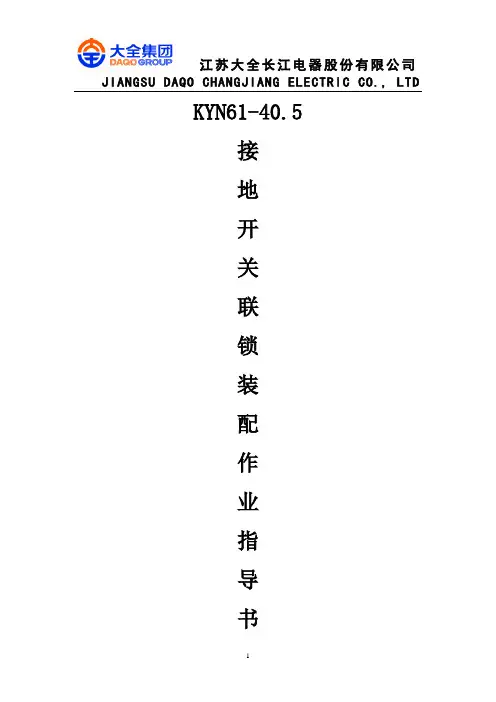

JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTDKYN61-40.5接地开关联锁装配作业指导书JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTDKYN61-40.5接地开关联锁装配作业指导书1.目的规范接地开关联锁装配工艺，提高相同柜子装配的一致性和交检合格率。
2.适用范围江苏大全长江电器股份有限公司从事KYN61-40.5接地开关联锁装配的人员 3.作业工具尖嘴钳、锤子、Φ4内六角扳手、Φ6内六角扳手、气动枪、气管、油性记号笔、台钻、Φ8麻花钻头、Φ13开口扳手、35KV 接地开关操作手柄等。
4.作业流程包括联锁轴焊接装配、接地操作大轴装配、接地小联锁装配、后门联锁装配 4.1联锁轴焊接装配4.1.1选择正确的配件，如下图：4.1.2先将联锁轴焊接按图中位置摆放（图1）；图1垫一个Φ16平垫在联锁轴焊接上，再套入弹簧（9300.6560），再套一个Φ16平垫（如右图2所示）；图2联锁轴焊接弹簧销支件1支件2JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTD将上图2中的联锁轴焊接套入支件1中，具体方向和流程（如右图3）；图3在联锁轴焊接的另一端卡上Φ16的挡卡定位（如右图4）；图4在销（9300.6563）的一端卡上Φ16的挡卡（如右图5）；图5然后将销（9300.6563）插入（如右图6所示）的孔内并在销（9300.6563）上垫一个Φ16的平垫；图6JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTD再在图6中的销（9300.6563）上套入弹簧（9300.6560）和一个Φ16的平垫（如右图7）；图7在销的另一端卡上Φ16的挡卡（如右图8）；图8最后将支件2按（右图9）中的位置套在装好的联锁轴焊接上；图94.1.3将装好的联锁轴焊接用自攻螺丝固定在框架上，如下图所示：在框架外打入自攻螺丝自动螺丝安装处JIANGSU DAQO CHANGJIANG ELECTRIC CO., LTD4.2接地操作大轴装配：4.2.1选择正确的配件，如下图：4.2.2电缆室大轴组装：先将限位块套在接地开关操作大轴上，把轴（接地开关供应商配送）套在接地开关的齿轮涡轮中，套上轴套3，将操作轴移到最后位。

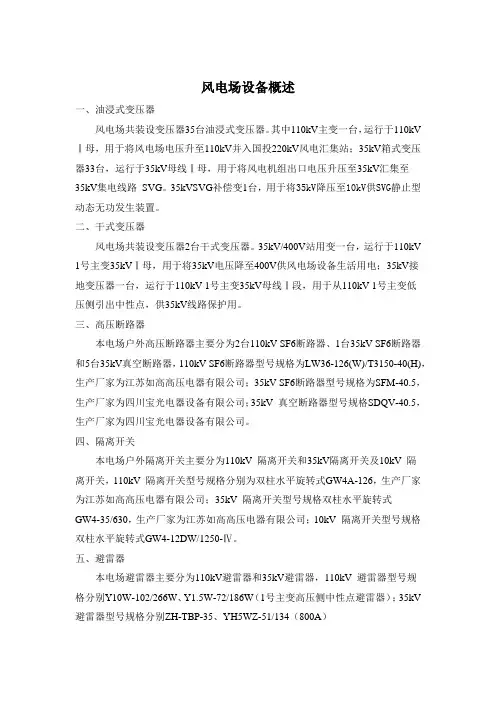

风电场设备概述一、油浸式变压器风电场共装设变压器35台油浸式变压器。
其中110kV主变一台，运行于110kV Ⅰ母，用于将风电场电压升至110kV并入国投220kV风电汇集站；35kV箱式变压器33台，运行于35kV母线Ⅰ母，用于将风电机组出口电压升压至35kV汇集至35kV集电线路SVG。
35kVSVG补偿变1台，用于将35kV降压至10kV供SVG静止型动态无功发生装置。
二、干式变压器风电场共装设变压器2台干式变压器。
35kV/400V站用变一台，运行于110kV 1号主变35kVⅠ母，用于将35kV电压降至400V供风电场设备生活用电；35kV接地变压器一台，运行于110kV 1号主变35kV母线Ⅰ段，用于从110kV 1号主变低压侧引出中性点，供35kV线路保护用。

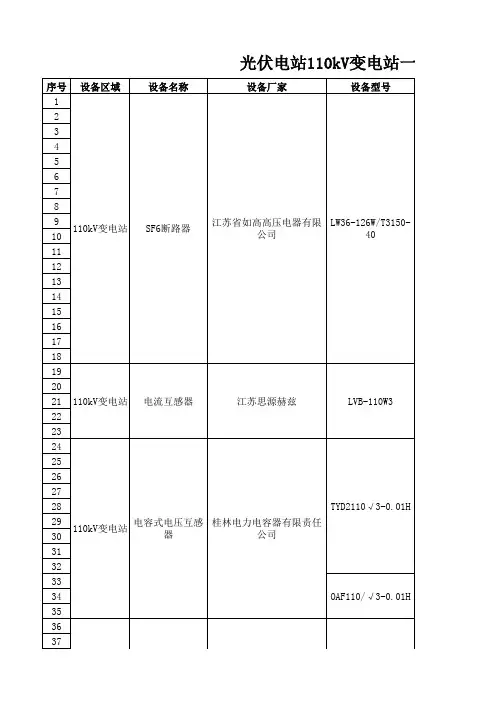

三、高压断路器本电场户外高压断路器主要分为2台110kV SF6断路器、1台35kV SF6断路器和5台35kV真空断路器，110kV SF6断路器型号规格为LW36-126(W)/T3150-40(H)，生产厂家为江苏如高高压电器有限公司；35kV SF6断路器型号规格为SFM-40.5，生产厂家为四川宝光电器设备有限公司；35kV 真空断路器型号规格SDQV-40.5，生产厂家为四川宝光电器设备有限公司。
四、隔离开关本电场户外隔离开关主要分为110kV 隔离开关和35kV隔离开关及10kV 隔离开关，110kV 隔离开关型号规格分别为双柱水平旋转式GW4A-126，生产厂家为江苏如高高压电器有限公司；35kV 隔离开关型号规格双柱水平旋转式GW4-35/630，生产厂家为江苏如高高压电器有限公司；10kV 隔离开关型号规格双柱水平旋转式GW4-12DW/1250-Ⅳ。
五、避雷器本电场避雷器主要分为110kV避雷器和35kV避雷器，110kV 避雷器型号规格分别Y10W-102/266W、Y1.5W-72/186W（1号主变高压侧中性点避雷器）；35kV 避雷器型号规格分别ZH-TBP-35、YH5WZ-51/134（800A）六、高压开关柜本电场高压开关柜型号规格为KYN61-40.5，生产厂家为江苏大全长江电器股份有限公司。

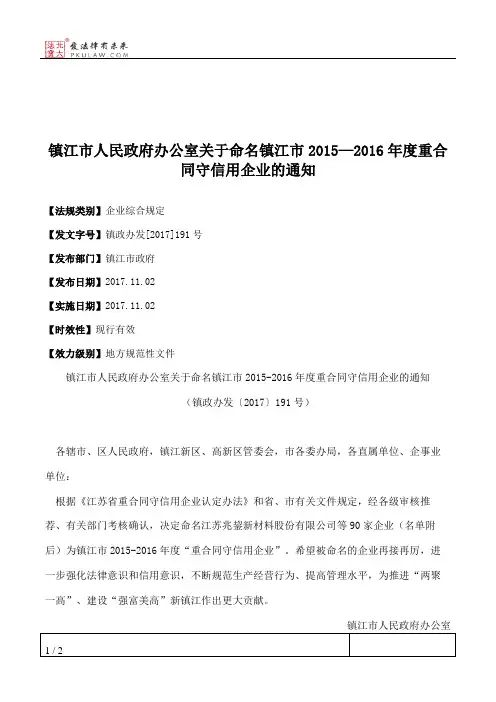

镇江市人民政府办公室关于命名镇江市2015—2016年度重合同守信用企业的通知【法规类别】企业综合规定【发文字号】镇政办发[2017]191号【发布部门】镇江市政府【发布日期】2017.11.02【实施日期】2017.11.02【时效性】现行有效【效力级别】地方规范性文件镇江市人民政府办公室关于命名镇江市2015-2016年度重合同守信用企业的通知（镇政办发〔2017〕191号）各辖市、区人民政府，镇江新区、高新区管委会，市各委办局，各直属单位、企事业单位：根据《江苏省重合同守信用企业认定办法》和省、市有关文件规定，经各级审核推荐、有关部门考核确认，决定命名江苏兆鋆新材料股份有限公司等90家企业（名单附后）为镇江市2015-2016年度“重合同守信用企业”。
