XGN2-12高压开关柜结构原理由主母线室、小母线室、端子室、开关室、开关室包括（上隔离开关、下隔离开关、上接地刀闸、下接地刀闸、电流互感器、零序互感器、避雷器、真空断路器）、机械闭锁、微机保护装置、保护连片、电流表、信号灯、转换开关、高压带电显示器、程序锁、照明灯、柜体等组成。
工作原理：储能、合闸、分闸根据原理图可知在保证正常开启前应先检查隔离刀闸是否已经合上，控制电源开关已合上，操作转换把手应打在正常工作位置，远方、就地转换开关打在就地位置，储能已经就绪，储能、分闸指示灯亮，微机保护器上无任何异常显示。
储能工作原理合上储能空断，将储能开关打在合的位置，储能电机得电动作带动凸轮机构转动到一定位置使位置开关WK动作，其常闭触点断开使储能电机失电停止运转，同时常开触点闭合使储能指示灯亮储能结束，为开车作准备。
合闸（送电）原理按启动按钮或在开关柜上扳动分、合闸转换开关到合闸位置，合闸线圈HQ得电，线圈铁芯杆推动断路器机构动作，挂住机构，主回路接触器动触头动作，接触静触头给电机供电带动电机运转工作。
同时断路器辅助触点DL常闭触点断开使合闸线圈HQ断电，防止该线圈因长时间得电烧毁，线圈失电后线圈铁芯杆在弹簧力的反作用下返回原位；辅助触点DL常闭触点断开，使分闸指示灯熄灭；微机上分位指示灯熄灭。
分闸停车回路DL常开触点闭合为停车作准备，同时运行指示灯亮，微机上合位指示灯亮，此时启动完成。
（启动运行时电流表指针应有明显的指示，微机显示器上有电流显示，电机运行正常。
）分闸（停电）原理按停止按钮或在开关柜上扳动转换开关到分闸位置，分闸线圈TQ得电，分闸线圈铁芯杆推动断路器机构杆动作，断路器主触头分断断开，电机失电停止运行。
断路器辅助触点DL常开触点断开使分闸线圈TQ断电，防止线圈长期得电烧毁，线圈铁芯杆在弹簧力的反作用下恢复还原；合闸回路DL常闭触点闭合为下次开车作准备，同时运行指示灯、微机上的合位指示灯熄灭，分闸指示灯亮，停车结束。

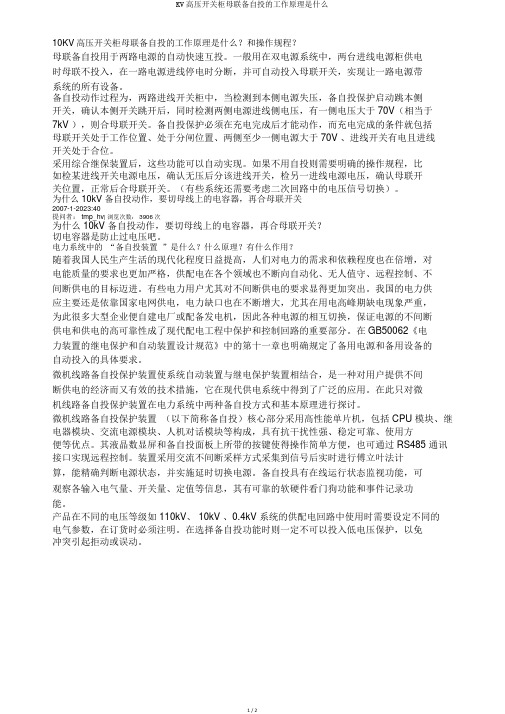

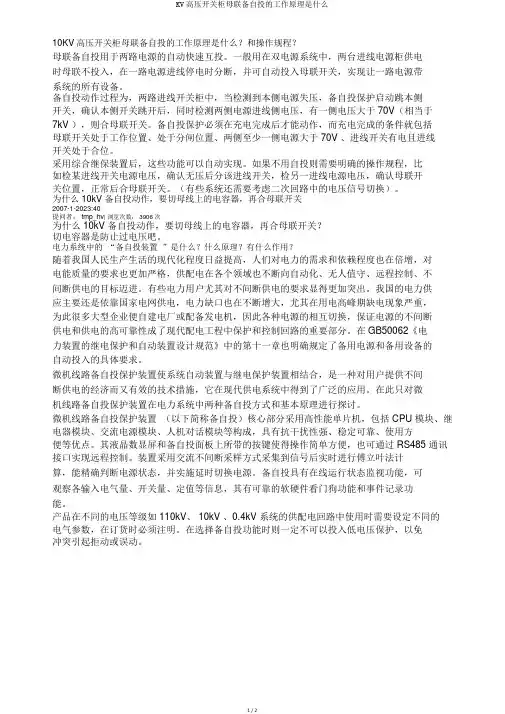

10KV高压开关柜母联备自投的工作原理是什么？和操作规程？母联备自投用于两路电源的自动快速互投。
一般用在双电源系统中，两台进线电源柜供电时母联不投入，在一路电源进线停电时分断，并可自动投入母联开关，实现让一路电源带系统的所有设备。
备自投动作过程为，两路进线开关柜中，当检测到本侧电源失压，备自投保护启动跳本侧开关，确认本侧开关跳开后，同时检测两侧电源进线侧电压，有一侧电压大于 70V（相当于7kV ），则合母联开关。
备自投保护必须在充电完成后才能动作，而充电完成的条件就包括母联开关处于工作位置、处于分闸位置、两侧至少一侧电源大于 70V 、进线开关有电且进线开关处于合位。
采用综合继保装置后，这些功能可以自动实现。
如果不用自投则需要明确的操作规程，比如检某进线开关电源电压，确认无压后分该进线开关，检另一进线电源电压，确认母联开关位置，正常后合母联开关。
（有些系统还需要考虑二次回路中的电压信号切换）。
为什么 10kV 备自投动作，要切母线上的电容器，再合母联开关2007-1-2023:40提问者： tmp_hv| 浏览次数： 3906 次为什么 10kV 备自投动作，要切母线上的电容器，再合母联开关？切电容器是防止过电压吧。
电力系统中的“备自投装置”是什么？什么原理？有什么作用？随着我国人民生产生活的现代化程度日益提高，人们对电力的需求和依赖程度也在倍增，对电能质量的要求也更加严格，供配电在各个领域也不断向自动化、无人值守、远程控制、不间断供电的目标迈进。
有些电力用户尤其对不间断供电的要求显得更加突出。
我国的电力供应主要还是依靠国家电网供电，电力缺口也在不断增大，尤其在用电高峰期缺电现象严重，为此很多大型企业便自建电厂或配备发电机，因此各种电源的相互切换，保证电源的不间断供电和供电的高可靠性成了现代配电工程中保护和控制回路的重要部分。
在GB50062《电力装置的继电保护和自动装置设计规范》中的第十一章也明确规定了备用电源和备用设备的自动投入的具体要求。
高压开关柜技术要求高压启动柜技术规范书**集团公司2010年6月4日**集团公司皮带运输系统2#、3#皮带各有两台600KW的6KV高压电动机，作为皮带的驱动动力，每台电机各需一台XGN2-12型高压启动柜进行启停控制，同时高压启动柜还需具有对电机的过载、速断、欠压等保护功能。
为了使本次改造所使用的高压启动柜能更好的适应现场要求，特制定本技术要求。
1、高压启动柜基本技术要求1.1设备名称XGN2-12（非标）型固定式户内高压柜1.2设备使用条件使用场所：金属矿山井下砼室内环境温度：常年20-30℃空气相对湿度：平均湿度≤ 70%海拔高度：1000米地震烈度：7度污秽等级：空气中含有导电粉尘1.3设备性能要求1.3.1固定柜外形尺寸（宽*深*高）mm： 1100(W)*1200(D)*2300(H)1.3.2启动柜主要技术参数：系统标准电压：6 kV额定电压：7.2kV额定频率：50Hz额定电流：400A额定开断电流： 400A极限开断电流： 4500A额定短时耐受电流： 4kA额定峰值耐受电流： 10kA额定关合电流： 4000A额定绝缘水平： 1min工频耐压42kV、雷电冲击耐压75kV。
外壳防护等级: IP54。
1.3.3高压综合自动化保护装臵技术要求（1）保护DMP-321C1D微机保护装臵功能能满足图纸NGY1413-电205、206、305、306要求的各项保护功能，包括过载、速断、接地、低电压、单台延时、事故跳闸报警、故障预报、三相电流电压显示、有功功率无功功率显示、电能显示、频率显示，故障自动诊断，故障和事故自动记录，自动上传等功能，保护动作应准确可靠，接线应能满足已设计的图纸要求。
（2）综保厂家要和高压柜厂家结合，确定综保装臵的安装和接线方式，综保厂家要将综保装臵交付高压柜生产厂家，由高压开关柜厂完成安装和接线，并由双方配合完成出厂调试（包括软件编程）后一并运抵金昌。
（3）综保装臵功能端子排布顺序的改变不应对高压柜二次端子的排布顺序造成影响。
热电联产项目10kV高压固态软启动柜技术协议需方：供方：签订日期：2013年9月17日1 总则1.1 本技术协议适用于热电联产项目的高压固态软启动柜一拖一的主要技术和相关要求。
它包括系统、设备及其附件的设计、选型、配套、结构、性能、制造、安装、试验、调试、试运、培训、技术服务、检修和质量保证等各方面的技术要求。
1.2本技术协议提出的是最低限度的技术要求，并未对一切技术细节做出规定，只引述了部分有关标准和规范，供方应保证提供符合协议和有关最新工业标准的优质产品。
1.3本技术协议为定货合同的附件，与合同正文具有同等效力。
1.4本技术协议以外的未尽事宜，由买卖双方共同协商解决。
1.5在设备制造过程中，由于其它原因需方要求修改，供方必须满足需方的要求。
1.6本技术协议规定了合同设备的供货范围。
供方必须保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合要求。
2. 技术标准和使用环境2.1 技术标准高压固态软启动装置主要和辅助设备的设计、制造、检查、试验等均采用最新版国家标准GB，同时满足相应的IEC标准，主要标准号如下：GB/T2423.4-1993 电工电子产品基本环境试验规程试验Db：交变湿热试验方法。
（eqv IEC 60068-2-30：1980）GB/T2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2900.19 电工名词术语高电压试验技术和绝缘配合GB/T 2900.20-94 电工术语高压开关设备DL/T 593-2006 高压开关设备和控制设备标准的共用技术要求GB 311.1-1997 高压输变电设备的绝缘配合GB/T 3797-2005 电气控制设备GB/T 14048.1-2000 低压开关设备和控制设备总则JB/T 10251-2001 交流电动机电力电子软启动装置GB/T 13422-1992 半导体电力变流器电气试验方法GB/T 3859.1-1993 半导体变流器基本要求的规定GB/T 3859.2-1993 半导体变流器应用导则GB/T 14549-93 电能质量公用电网谐波GB/T 17626.14-2005 电磁兼容试验和测量技术电压波动抗扰度试验GB/T 2682-1981 电工成套装置中的指示灯和控钮的颜色JB/DQ 8124 电缆设备基本技术要求DL/T 404-1997 户内交流高压开关柜订货技术条件GB1208-97 电力装置的继电保护和自动装置设计规范GB/T4207-1984 固体绝缘材料在潮湿条件下相比漏电启痕指数的测定方法GB/T5169.11-1997 电工电子产品着火危险试验成品的灼热丝试验方法和导则GB 4208-1993 外壳防护等级GB/T13384-1992 机电产品运输、贮存基本环境条件及试验条件JB3284-1983 电机、电器产品运输、贮存基本环境及试验条件GB/T191 包装储运图示标志GB9969.1 工业产品使用说明书总则GB/T14048.4-1993 低压开关设备控制设备低压机电式接触器和电动机启动器GB14048.6-1998 低压开关设备和控制设备接触器和电动机启动器（第2部分：交流半导体电动机控制器和启动器）以上所有规程、规范和标准均以国家或国际实施的最新版本为准。
华陆工程科技有限责任公司高压软启动装置技术规格书项目代号：07034项目名称：锦疆化工合成氨尿素工程3210 2010.3版次日期编制人校核人审核人项目经理3210 供设备招标版次说 明1. 概述1.1概述本规格书包括了由华陆工程科技有限责任公司设计的用于锦疆化工合成氨尿素工程的10kV 高压电动机（CO2压缩机）软起动装置的基本技术要求。
供货商应满足本技术规格书和现行标准要求的高质量产品及其相应服务。
对国家有关安全和环保等强制性标准，必须满足其要求。
所供设备必须是经国家鉴定的成熟产品（其设计、制造、试验、运输等必须满足相关国标准和IEC标准）。
本规格书应参考301总变电所高压供电系统图和平面布置图。
1.2范围本规格书适用于10kV高压电动机有级变频起动装置,以下简称软起动装置。
1.3标准及规范规格书提出最低限度的要求，设备及材料的设计和制造应遵循相应的中国国家标准（GB）和IEC标准。
只有当无相应的中国国家标准时，才能采用特殊标准。
主要的标准及规范如下（但不限于此）：GB3906-91 3 ～ 35 kV交流金属封闭开关设备GB1984-89 交流高压断路器GB/T11022-89 高压开关设备通用技术条件GB1208-98 电流互感器IEC298 额定电压1kV以上至52kV的金属封闭交流开关设备和控制设备 Q/HP 001-2005 《中压交流电动机固态软起动装置》GB/T 11022-1999 《高压开关设备和控制设备标准公用技术要求》GB／T2423.4－1993 《电工电子产品基本环境试验规程试验Db：交变湿热试验方法》 JB／T 10251－2001 《交流电动机电力电子软起动装置》GB／T 13422 －1992 《半导体电力变流器电器试验方式》GB／T 14549－93 《电能质量 公用电网谐波》GB／T 17626.14－200 《电磁兼容 试验和测量技术电压波动试验2.环境条件除非另有规定，软起动装置应按下列环境条件设计及制造。
WDGRQ系列高压固态软起动器设备说明书一、概述WDGRQ系列高压固态软起动器是一种新型的中高压电机软起动器，适用于10KV及以下的中高压交流电动机。
该设备采用电力电子技术、光纤技术、可控硅串并联等先进技术，对电动机起动和运行过程进行全面控制和保护，与其它传统设备相比较，其特有的智能控制方式，既可以方便准确的设置起动转矩、起动电流、起动时间、停机时间等参数，又可以与微机、PLC等进行联网控制。
WDGRQ系列高压固态软起动器还具有体积小、功耗低、高可靠性、高灵敏度、无触点、免维护、无环境污染、安装方便等优点。
应用场合：电力系统、机械制造、水泥生产、冶金、矿山、采油、化工、水处理、石化等行业，6KV，10KV等电压等级的中高压交流异步电机的起动。
应用举例：泵、风机、抽油机、空气压缩机、球磨机、起重机、压缩机、破碎机、输送机、升降机、离心机、轧钢机、离心机等多种负载机械。
二、主要特点WDGRQ系列软起动器由一台软起动柜（又称软起动器）和一台高压开关柜（可选）组成。
高压开关柜部分包括：高压断路器、电流互感器、电压互感器、综保装置等；软起动柜部分包括：可控硅组件、高压真空接触器、过压保护器、电压互感器、电流互感器、电流变换器、光纤触发电子控制系统、液晶人机界面等。
WDGRQ系列软起动器的主回路经由多个串并联的可控硅构成，这样就可以达到一定的耐压值。
采用特性一致的进口可控硅器件、静态均压电阻、动态均压的电容及电阻串联支路并接在可控硅上，确保主回路串并联可控硅的可靠性。
高压开关柜QF接通送电后，当系统收到电机起动信号时，由控制器按照既定的控制方式控制导通可控硅，电机端电压按照一定的斜率逐渐增加，平稳起动，电机达到额定转速之后，旁路真空接触器1KM接通，关闭可控硅触发信号。
电机起动完毕之后，软起动器继续监控电机的运行，并提供多种保护：晶闸管保护措施：如动稳态均压、阻尼保护、晶闸管BOD板过压保护。
触发信号传输方式：控制回路与触发系统间采用先进的电流磁导技术，触发及可控硅短路的检测信号由光纤触发同步传送,实现了高压隔离，同时也阻断了对控制回路的干扰，保证了串联元件触发脉冲的同步性和一致性。

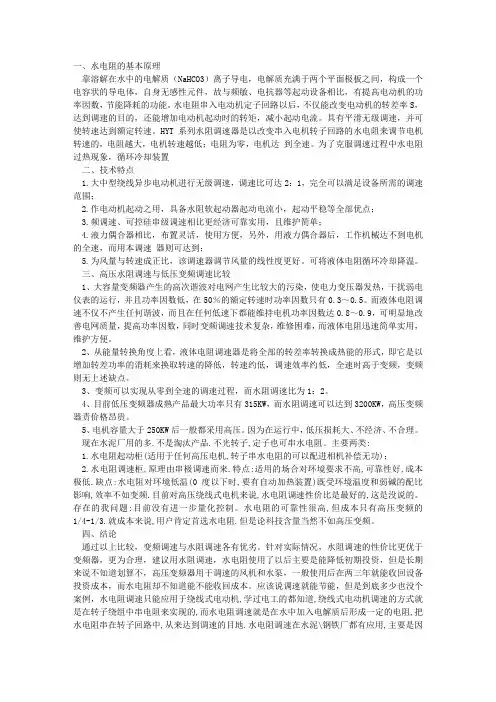

一、水电阻的基本原理靠溶解在水中的电解质（NaHCO3）离子导电，电解质充满于两个平面极板之间，构成一个电容状的导电体，自身无感性元件，故与频敏、电抗器等起动设备相比，有提高电动机的功率因数，节能降耗的功能。
水电阻串入电动机定子回路以后，不仅能改变电动机的转差率S，达到调速的目的，还能增加电动机起动时的转矩，减小起动电流。
具有平滑无级调速，并可使转速达到额定转速。
HYT系列水阻调速器是以改变串入电机转子回路的水电阻来调节电机转速的，电阻越大，电机转速越低；电阻为零，电机达到全速。
为了克服调速过程中水电阻过热现象，循环冷却装置二、技术特点1.大中型绕线异步电动机进行无级调速，调速比可达2：1，完全可以满足设备所需的调速范围；2.作电动机起动之用，具备水阻软起动器起动电流小，起动平稳等全部优点；3.频调速、可控硅串级调速相比更经济可靠实用，且维护简单；4.液力偶合器相比，布置灵活，使用方便，另外，用液力偶合器后，工作机械达不到电机的全速，而用本调速器则可达到；5.为风量与转速成正比，该调速器调节风量的线性度更好。
可将液体电阻循环冷却降温。
三、高压水阻调速与低压变频调速比较1、大容量变频器产生的高次谐波对电网产生比较大的污染，使电力变压器发热，干扰弱电仪表的运行，并且功率因数低，在50％的额定转速时功率因数只有0.3～0.5。
而液体电阻调速不仅不产生任何谐波，而且在任何低速下都能维持电机功率因数达0.8～0.9，可明显地改善电网质量，提高功率因数，同时变频调速技术复杂，维修困难，而液体电阻迅速简单实用，维护方便。
2、从能量转换角度上看，液体电阻调速器是将全部的转差率转换成热能的形式，即它是以增加转差功率的消耗来换取转速的降低，转速约低，调速效率约低，全速时高于变频，变频则无上述缺点。
3、变频可以实现从零到全速的调速过程，而水阻调速比为1：2。
4、目前低压变频器成熟产品最大功率只有315KW，而水阻调速可以达到3200KW，高压变频器责价格昂贵。
火力发电厂开关柜介绍一、6kV开关柜主厂房6kV高压开关柜采用厦门ABB公司生产的金属铠装中置式真空开关柜。
主厂房及辅助厂房动力中心变压器全部采用低损耗干式变压器。
400V PC开关柜采用上海GE公司的MLS-600系列产品。
ZS1开关柜是三相交流空气绝缘、不设刀闸、金属铠装、移开式、单（双）母线系统的户内配电装置，它具备完善的“五防”功能。
1）6kV开关柜结构说明：开关柜由固定的柜体和真空开关手车组成。
开关柜的外壳和隔板由覆铝锌钢板制成，具有很高的抗氧化、耐腐蚀功能，其刚度和机械强度高于普通低碳钢板。
三个高压室的顶部装有压力释放板，出现内部故障电弧时，高压室内气压升高，由于柜门已可靠密封，高压气体将冲开压力释放板释放出来。
开关柜整体上分为四个隔室：母线室、开关室、电缆室和低压室。
包括如下部件：主母线、分支母线、VD4开关手车、电压互感器、电流互感器、接地开关、手车操作丝杠、二次插头、活门、压力释放板及继电器、小空开。
2）开关柜防止误操作的机械联锁①接地开关及开关均在分闸位置时，手车才能从试验/隔离位置移至工作位置。
②接地开关在合闸位置时，手车不能从试验/隔离位置移至工作位置。
③只有开关在分闸位置时，手车才能从工作位置移至试验/隔离位置。
④只有手车处于试验/隔离位置或移开时，接地开关才能操作。
⑤只有手车已正确处于试验/隔离位置或工作位置时，开关才能进行合闸操作。
⑥手车在试验/隔离位置或工作位置而没有控制电压时开关不能合闸，仅能手动分闸。
⑦手车在工作位置，二次插头被锁定，不能被拔出。
⑧开关手车在向隔离位置摇出时活门自动关闭，向工作位置摇进时活门自动打开。
3）VD4开关本体结构开关本体呈圆柱状，垂直安装在做成托架状的开关操动机构外壳的后部。
开关本体的导电部分浇注在环氧树脂的极柱内。
开关在合闸位置时的主回路电流路径是：上连接端子→灭弧室→静触头→动触头→滚动触头→下连接端子。
真空灭弧室的开合是依靠绝缘拉杆与触头压力弹簧推动的。

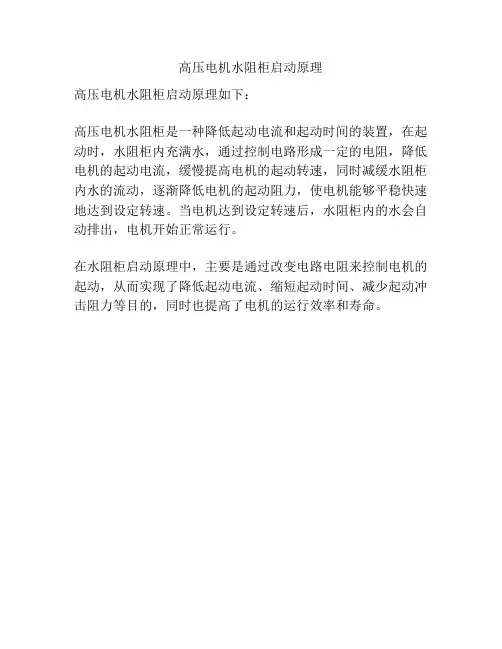

高压电机水阻柜启动原理
高压电机水阻柜启动原理如下：
高压电机水阻柜是一种降低起动电流和起动时间的装置，在起动时，水阻柜内充满水，通过控制电路形成一定的电阻，降低电机的起动电流，缓慢提高电机的起动转速，同时减缓水阻柜内水的流动，逐渐降低电机的起动阻力，使电机能够平稳快速地达到设定转速。
当电机达到设定转速后，水阻柜内的水会自动排出，电机开始正常运行。
在水阻柜启动原理中，主要是通过改变电路电阻来控制电机的起动，从而实现了降低起动电流、缩短起动时间、减少起动冲击阻力等目的，同时也提高了电机的运行效率和寿命。
