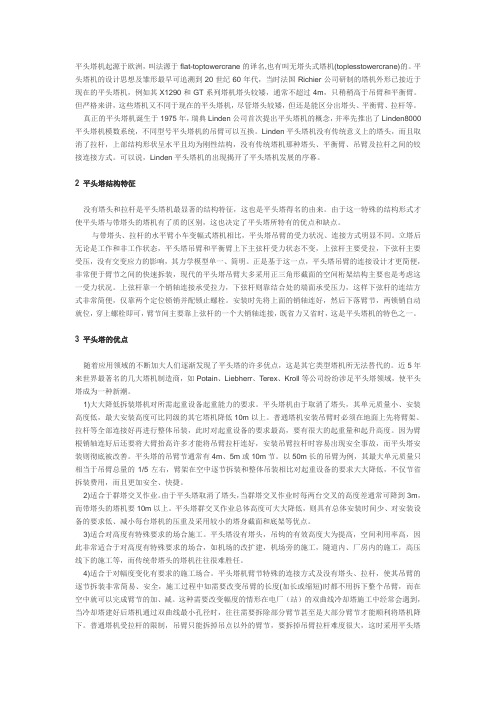

平头塔机起源于欧洲，叫法源于flat-toptowercrane的译名,也有叫无塔头式塔机(toplesstowercrane)的。
平头塔机的设计思想及雏形最早可追溯到20世纪60年代，当时法国Richier公司研制的塔机外形已接近于现在的平头塔机，例如其X1290和GT系列塔机塔头较矮，通常不超过4m，只稍稍高于吊臂和平衡臂。
但严格来讲，这些塔机又不同于现在的平头塔机，尽管塔头较矮，但还是能区分出塔头、平衡臂、拉杆等。
真正的平头塔机诞生于1975年，瑞典Linden公司首次提出平头塔机的概念，并率先推出了Linden8000平头塔机模数系统，不同型号平头塔机的吊臂可以互换。
Linden平头塔机没有传统意义上的塔头，而且取消了拉杆，上部结构形状呈水平且均为刚性结构，没有传统塔机那种塔头、平衡臂、吊臂及拉杆之间的铰接连接方式。
可以说，Linden平头塔机的出现揭开了平头塔机发展的序幕。
2 平头塔结构特征没有塔头和拉杆是平头塔机最显著的结构特征，这也是平头塔得名的由来。
由于这一特殊的结构形式才使平头塔与带塔头的塔机有了质的区别，这也决定了平头塔所特有的优点和缺点。
与带塔头、拉杆的水平臂小车变幅式塔机相比，平头塔吊臂的受力状况、连接方式明显不同。
立塔后无论是工作和非工作状态，平头塔吊臂和平衡臂上下主弦杆受力状态不变，上弦杆主要受拉，下弦杆主要受压，没有交变应力的影响，其力学模型单一、简明。
正是基于这一点，平头塔吊臂的连接设计才更简便，非常便于臂节之间的快速拆装，现代的平头塔吊臂大多采用正三角形截面的空间桁架结构主要也是考虑这一受力状况。
上弦杆靠一个销轴连接承受拉力，下弦杆则靠结合处的端面承受压力，这样下弦杆的连结方式非常简便，仅靠两个定位锁销并配锁止螺栓。
安装时先将上面的销轴连好，然后下落臂节，两锁销自动就位，穿上螺栓即可，臂节间主要靠上弦杆的一个大销轴连接，既省力又省时，这是平头塔机的特色之一。
3 平头塔的优点随着应用领域的不断加大人们逐渐发现了平头塔的许多优点，这是其它类型塔机所无法替代的。
QTZ80(TCT5512) 塔式起重机(1.5×1.5米截面，外套，最大起重量6吨) 制造许可证：TS2410639—2012使用说明书广西建工集团建筑机械制造有限责任公司广西建机塔式起重机使用说明书第一章概述1.1前言QTZ80(TCT5512)平头塔式起重机是广西建工集团建筑机械制造有限责任公司为满足国内外市场的需要，按照国家和行业标准，参照相应的国际标准，自行设计、制造的一种上回转、水平变幅、自升式塔式起重机。
该机最大臂长55m，最大起重量为6吨，额定起重力矩800KN.m，与普通带塔帽式塔机相比具有以下特点：1）大大降低拆装塔机对所需起重设备起重能力的要求。
平头塔机由于取消了塔帽，其单元质量小、安装高度低，最大安装高度与同级别的带塔帽式塔机相比降低10m左右。
普通塔机安装吊臂时必须在地面上先将臂架、拉杆等全部连接好再进行整体吊装，对起重设备的要求较高，需要较大的起重量和起升高度，此外臂根销轴连好后还要将臂架抬高许多才能将吊臂拉杆连接好，安装吊臂拉杆时容易出现安全事故，而平头塔机装拆则简单、快捷、安全。
2）非常适合对高度有特殊要求的场合施工。
平头塔机没有塔头，吊钩的有效高度大为提高，空间利用率高，因此非常适合于对高度有特殊要求的场合，如机场的改扩建，机场附近、隧道内、厂房里的施工和高压线下的施工等，而传统带塔头的塔机往往很难胜任。
3）特别适合于对幅度变化有要求的施工场合。
平头塔机臂节特殊的连接方式及没有塔头和臂架拉杆，使其吊臂的逐节拆装非常简易、安全，施工过程中如需要改变吊臂的长度(加长或缩短)时都不需拆下整个吊臂。
4）．本机起升机构采用电动或手动离合器变速，涡流制动器调速的起升方案，起升速度块，慢就位准确可靠；回转机构采用涡流电动机和行星齿轮传动，起制动平稳；变幅机构采用了双速电机控制，其加减速运行平稳；行走机构采用圆弧齿圆柱蜗杆减速机，传动平稳，机构紧凑。
5）．电控系统采用国际通用的电子控制方式，自动化程度高，操作方便，电气元件均为国内品牌优质产品，工作可靠。

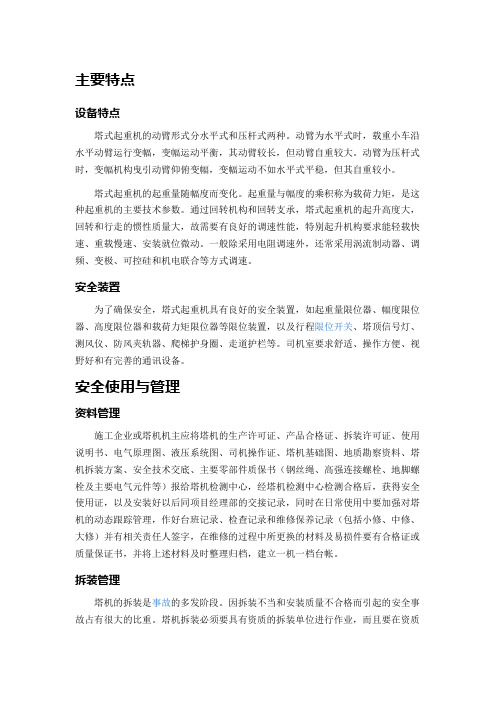

主要特点设备特点塔式起重机的动臂形式分水平式和压杆式两种。
动臂为水平式时，载重小车沿水平动臂运行变幅，变幅运动平衡，其动臂较长，但动臂自重较大。
动臂为压杆式时，变幅机构曳引动臂仰俯变幅，变幅运动不如水平式平稳，但其自重较小。
塔式起重机的起重量随幅度而变化。
起重量与幅度的乘积称为载荷力矩，是这种起重机的主要技术参数。
通过回转机构和回转支承，塔式起重机的起升高度大，回转和行走的惯性质量大，故需要有良好的调速性能，特别起升机构要求能轻载快速、重载慢速、安装就位微动。
一般除采用电阻调速外，还常采用涡流制动器、调频、变极、可控硅和机电联合等方式调速。
安全装置为了确保安全，塔式起重机具有良好的安全装置，如起重量限位器、幅度限位器、高度限位器和载荷力矩限位器等限位装置，以及行程限位开关、塔顶信号灯、测风仪、防风夹轨器、爬梯护身圈、走道护栏等。
司机室要求舒适、操作方便、视野好和有完善的通讯设备。
安全使用与管理资料管理施工企业或塔机机主应将塔机的生产许可证、产品合格证、拆装许可证、使用说明书、电气原理图、液压系统图、司机操作证、塔机基础图、地质勘察资料、塔机拆装方案、安全技术交底、主要零部件质保书（钢丝绳、高强连接螺栓、地脚螺栓及主要电气元件等）报给塔机检测中心，经塔机检测中心检测合格后，获得安全使用证，以及安装好以后同项目经理部的交接记录，同时在日常使用中要加强对塔机的动态跟踪管理，作好台班记录、检查记录和维修保养记录（包括小修、中修、大修）并有相关责任人签字，在维修的过程中所更换的材料及易损件要有合格证或质量保证书，并将上述材料及时整理归档，建立一机一档台帐。
拆装管理塔机的拆装是事故的多发阶段。
因拆装不当和安装质量不合格而引起的安全事故占有很大的比重。
塔机拆装必须要具有资质的拆装单位进行作业，而且要在资质范围内从事安装拆卸。
拆装人员要经过专门的业务培训，有一定的拆装经验并持证上岗，同时要各工种人员齐全，岗位明确，各司其职，听从统一指挥，在调试的过程中，专业电工的技术水平和责任心很重要，电工要持电工证和起重工证，我们通过对大量的塔机检测资料进行统计，发现我市某拆装单位今年到目前一共安装54台塔机，而首检不合格47台，首检合格率仅为13%，其中大多是由于安装电工的安装技术水平较差，拆装单位疏于管理，安全意识尚有待进一步提高。
塔式起重机分类标准
塔式起重机是一种常见的建筑工地和工业场所使用的起重设备，根据其结构和功能的不同，可以分为以下几类：
一、按结构形式分类
1. 固定式塔式起重机：固定式塔式起重机是指安装在建筑物或者其他固定结构上的塔式起重机，其结构牢固，稳定性好，适用于高层建筑和大型工程的起重作业。
2. 移动式塔式起重机：移动式塔式起重机是指具有可移动性的塔式起重机，可以在不同的工地之间进行快速转移，适用于建筑工地和工业场所的起重作业。
3. 自升式塔式起重机：自升式塔式起重机是指可以自行升降的塔式起重机，其结构简单，操作方便，适用于小型建筑工地和工业场所的起重作业。
二、按功能分类
1. 平头塔式起重机：平头塔式起重机是指具有平头的塔式起重机，适用于吊装重量较小的物品，如钢筋、混凝土等。
2. 尖头塔式起重机：尖头塔式起重机是指具有尖头的塔式起重机，适用于吊装重量较大的物品，如钢梁、大型机器设备等。
3. 多功能塔式起重机：多功能塔式起重机是指具有多种功能的塔式起重机，可以进行吊装、装卸、搬运等多种作业，适用于大型建筑工地和工业场所的起重作业。
总之，塔式起重机的分类标准主要包括结构形式和功能两个方面，不同的塔式起重机适用于不同的起重作业场景，选择合适的塔式起重机可以提高工作效率和安全性。
![塔式起重机简介[最新]](https://img.taocdn.com/s1/m/3b7ba3e5c9d376eeaeaad1f34693daef5ef71337.png)

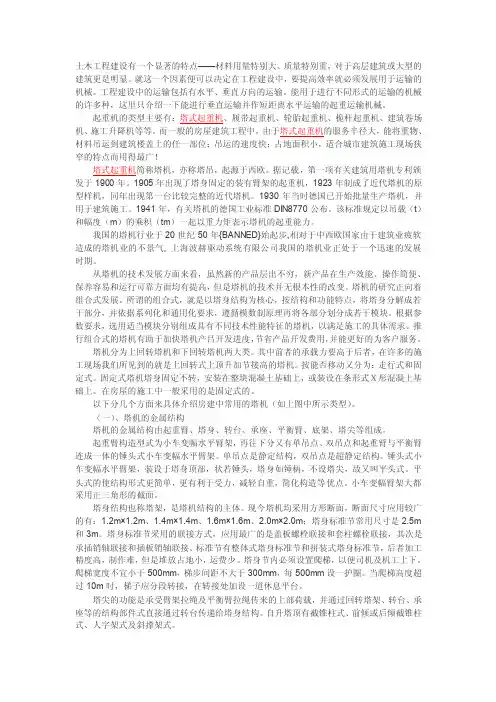

土木工程建设有一个显著的特点——材料用量特别大、质量特别重，对于高层建筑或大型的建筑更是明显。
就这一个因素便可以决定在工程建设中，要提高效率就必须发展用于运输的机械。
工程建设中的运输包括有水平、垂直方向的运输。
能用于进行不同形式的运输的机械的许多种，这里只介绍一下能进行垂直运输并作短距离水平运输的起重运输机械。
起重机的类型主要有：塔式起重机、履带起重机、轮胎起重机、桅杆起重机、建筑卷场机、施工升降机等等。
而一般的房屋建筑工程中，由于塔式起重机的服务半径大，能将重物、材料吊运到建筑楼盖上的任一部位；吊运的速度快；占地面积小，适合城市建筑施工现场狭窄的特点而用得最广！塔式起重机简称塔机，亦称塔吊，起源于西欧。
据记载，第一项有关建筑用塔机专利颁发于1900年。
1905年出现了塔身固定的装有臂架的起重机，1923年制成了近代塔机的原型样机，同年出现第一台比较完整的近代塔机。
1930年当时德国已开始批量生产塔机，并用于建筑施工。
1941年，有关塔机的德国工业标准DIN8770公布。
该标准规定以吊载（t）和幅度（m）的乘积（tm）一起以重力矩表示塔机的起重能力。
我国的塔机行业于20世纪50年{BANNED}始起步,相对于中西欧国家由于建筑业疲软造成的塔机业的不景气, 上海波赫驱动系统有限公司我国的塔机业正处于一个迅速的发展时期。
从塔机的技术发展方面来看，虽然新的产品层出不穷，新产品在生产效能、操作简便、保养容易和运行可靠方面均有提高，但是塔机的技术并无根本性的改变。
塔机的研究正向着组合式发展。
所谓的组合式，就是以塔身结构为核心，按结构和功能特点，将塔身分解成若干部分，并依据系列化和通用化要求，遵循模数制原理再将各部分划分成若干模块。
根据参数要求，选用适当模块分别组成具有不同技术性能特征的塔机，以满足施工的具体需求。
推行组合式的塔机有助于加快塔机产吕开发进度，节省产品开发费用，并能更好的为客户服务。
塔机分为上回转塔机和下回转塔机两大类。

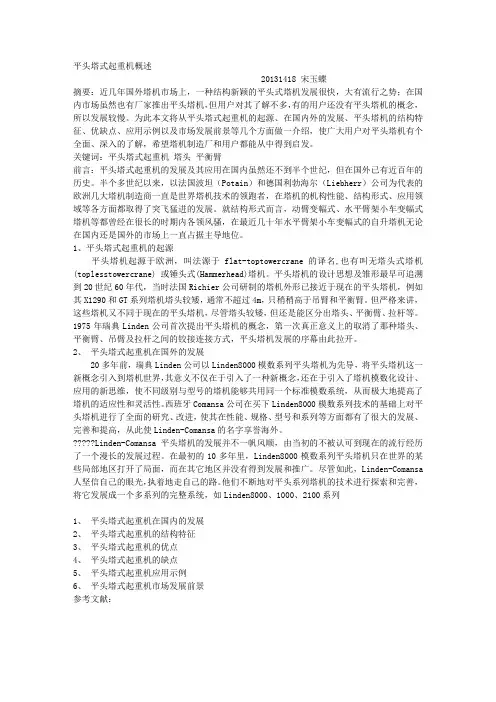

平头塔式起重机概述20131418 宋玉蝶摘要：近几年国外塔机市场上，一种结构新颖的平头式塔机发展很快，大有流行之势；在国内市场虽然也有厂家推出平头塔机，但用户对其了解不多，有的用户还没有平头塔机的概念，所以发展较慢。
