塔式起重机分类引言塔式起重机是一种常见的重型起重设备，广泛应用于建筑工地、码头、港口等场所。
它具有起重能力强、工作范围广、稳定性好等优点，因此备受业界的关注和重视。
本文将对塔式起重机进行分类，便于大家对不同类型的塔式起重机有一个更加全面和深入的了解。
分类方法对塔式起重机的分类可以从多个角度进行，如起重能力、结构形式、工作原理等。
在本文中，我们将从以下几个方面对塔式起重机进行分类。
1. 起重能力根据塔式起重机的起重能力，可以将其分为以下几类： - 小型塔式起重机：起重能力一般在1到8吨之间。
这种起重机小巧灵活，适用于城市狭小场地施工。
- 中型塔式起重机：起重能力通常在10到50吨之间。
具备一定的起重能力，适用于中型建筑施工场所。
- 大型塔式起重机：起重能力超过50吨，甚至可达数百吨。
这类起重机适用于大型建筑工程、码头等场所，能够处理大规模的物料。
2. 结构形式根据塔式起重机的结构形式，可以将其分为以下几类： -自平衡式塔式起重机：采用平衡臂和对重的结构，能够自动平衡吊臂的倾斜。
这种起重机具有稳定性好、施工效率高的优势。
- 铰接式塔式起重机：吊臂和塔架之间通过铰链连接，能够实现吊臂的折叠和展开。
这种起重机适用于空间有限的施工场所，可有效减少设备占地面积。
- 固定式塔式起重机：吊臂和塔架构成一整体，不能进行折叠和展开。
这种起重机适用于工地较大、场地宽敞的施工。
3. 工作原理根据塔式起重机的工作原理，可以将其分为以下几类： -全回转式塔式起重机：底座上设置回转机构，可以实现360度的旋转。
这种起重机适用于工作范围广、对旋转度要求较高的场所。
- 摆臂式塔式起重机：吊臂通过摆臂装置实现左右方向的旋转。
这种起重机适用于特殊工程和狭小场地的施工。
- 单臂式塔式起重机：只有一个吊臂，具有结构简单、操作方便的特点。
这种起重机适用于小型施工场所。
总结本文对塔式起重机进行了分类，从起重能力、结构形式和工作原理等多个角度进行了分析和总结。
自升式塔式起重机和塔式起重机的区别？自升式塔式起重机和塔式起重机从字面上看是三个字的区别自升式。
但是就这三个字的差别，让这两个机械设备的特点，分类，工作原理完全是不一样的。
今天本小编就给大家着重的介绍一下两者的区别体现在哪里。
自升式塔式起重机简称塔机，亦称塔吊，起源于西欧。
据记载，第一项有关建筑用塔机专利颁发于1900年。
1930年当时德国已开始批量生产塔机，并用于建筑施工。
1941年，有关塔机的德国工业标准DIN8770公布。
该标准规定以吊载(t)和幅度(m)的乘积(tm)一起以重力矩表示塔机的起重能力。
特点从塔机的技术发展方面来看，虽然新的产品层出不穷，新产品在生产效能、操作简便、保养容易和运行可靠方面均有提高，但是塔机的技术并无根本性的改变。
塔机的研究正向着组合式发展。
所谓的组合式，就是以塔身结构为核心，按结构和功能特点，将塔身分解成若干部分，并依据系列化和通用化要求，遵循模数制原理再将各部分划分成若干模块。
根据参数要求，选用适当模块分别组成具有不同技术性能特征的塔机，以满足施工的具体需求。
推行组合式的塔机有助于加快塔机产品开发进度，节省产品开发费用，并能更好的为客户服务。
分类塔机分为上回转塔机和下回转塔机两大类。
其中前者的承载力要高于后者，在许多的施工现场我们所见到的就是上回转式上顶升加节接高的塔机。
按能否移动又分为：行走式和固定式。
固定式塔机塔身固定不转，安装在整块混凝土基础上，或装设在条形式X形混凝土基础上，行走式可分为履带式、汽车式、轮胎式和轨道式四种。
在房屋的施工中一般采用的是固定式的。
按其变幅方式可分为水平臂架小车变幅和动臂变幅两种；按其安装形式可分为自升式、整体快速拆装和拼装式三种。
应用最广的是下回转、快速拆装、轨道式塔式起重机和能够一机四用（轨道式、固定式、附着式和内爬式）的自升塔式起重机。
设备特点塔式起重机的动臂形式分水平式和压杆式两种。
动臂为水平式时，载重小车沿水平动臂运行变幅，变幅运动平衡，其动臂较长，但动臂自重较大。
塔式起重机的主要结构,机构的名称及作用
塔式起重机的主要结构包括基础、塔身、蓝叉、平衡臂和起重机构。
1. 基础: 塔式起重机的基础是安装在地面上的框架结构，用于支撑整个起重机的重量以及承受起重机的工作转矩。
2. 塔身: 塔身是塔式起重机的主立柱，通常采用钢结构。
塔身的高度可以根据需要进行调节，并且可以拆卸和重新组装以适应不同的工地情况。
3. 蓝叉: 蓝叉是连接塔身和平衡臂的横梁结构，起到支撑平衡臂以及承载起重机行走机构和起重机构的重量。
4. 平衡臂: 平衡臂是塔式起重机的悬臂部分，通常由一根或多根臂杆组成。
平衡臂的长度决定了起重机的工作半径，采用可变长度来满足不同的起重需求。
5. 起重机构: 起重机构是塔式起重机的核心部分，主要由升降机构、回转机构和变幅机构组成。
- 升降机构：负责起重机的升降操作，通常由绞盘、钢丝绳和吊钩组成。
- 回转机构：负责起重机的回转操作，通常由回转机构电机和齿轮传动装置组成。
- 变幅机构：负责起重机的变幅操作，通常由变幅机构电机和变幅齿轮传动装置组成。

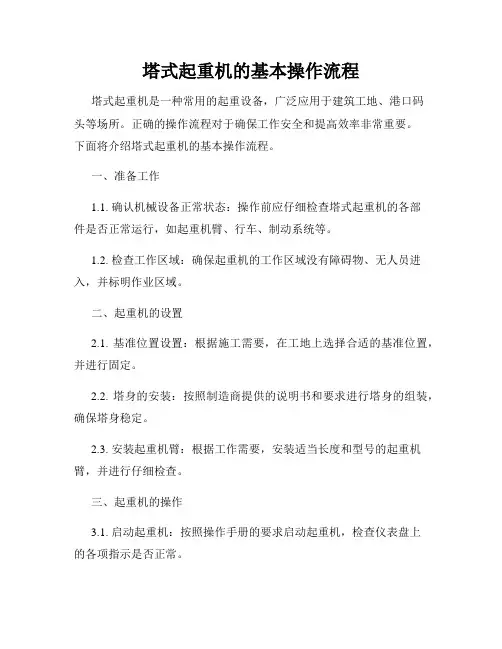

塔式起重机的基本操作流程塔式起重机是一种常用的起重设备，广泛应用于建筑工地、港口码头等场所。
正确的操作流程对于确保工作安全和提高效率非常重要。
下面将介绍塔式起重机的基本操作流程。
一、准备工作1.1. 确认机械设备正常状态：操作前应仔细检查塔式起重机的各部件是否正常运行，如起重机臂、行车、制动系统等。
1.2. 检查工作区域：确保起重机的工作区域没有障碍物、无人员进入，并标明作业区域。
二、起重机的设置2.1. 基准位置设置：根据施工需要，在工地上选择合适的基准位置，并进行固定。
2.2. 塔身的安装：按照制造商提供的说明书和要求进行塔身的组装，确保塔身稳定。
2.3. 安装起重机臂：根据工作需要，安装适当长度和型号的起重机臂，并进行仔细检查。
三、起重机的操作3.1. 启动起重机：按照操作手册的要求启动起重机，检查仪表盘上的各项指示是否正常。
3.2. 起重机的移动：根据工程需要，通过操作控制杆或者按钮来实现塔式起重机的前后、左右、上下的移动。
操作时要保持平稳，注意观察周围情况。
3.3. 起重物的吊取和放置：使用起重机吊具，将起重物吊取到指定位置，并根据需要将其放置到合适的位置，确保吊物的平稳和安全。
3.4. 协同操作：如有需要，与地面操作人员、信号员、驾驶员等进行有效的沟通和协作，确保起重作业的安全进行。
四、起重机的维护4.1. 日常检查：定期检查塔式起重机的润滑油、制动器、钢丝绳、传感器等关键部位，及时发现并处理潜在故障。
4.2. 清洁维护：定期对塔式起重机的外观和内部进行清洁，并确保各部件的光洁度。
4.3. 保养和维修：根据操作手册和制造商的建议，进行定期保养和维修，以延长起重机的使用寿命并保持其良好的工作状态。
五、操作安全注意事项5.1. 操作人员必须经过专业培训，并持有相关的上岗证书。
5.2. 在作业过程中，严禁超载、超速、超限等危险行为。
5.3. 严格遵守操作规程，注意观察周围环境，防止起重机与其他设备或物体发生碰撞。
塔式起重机分类标准
塔式起重机是一种常见的建筑工地和工业场所使用的起重设备，根据其结构和功能的不同，可以分为以下几类：
一、按结构形式分类
1. 固定式塔式起重机：固定式塔式起重机是指安装在建筑物或者其他固定结构上的塔式起重机，其结构牢固，稳定性好，适用于高层建筑和大型工程的起重作业。
2. 移动式塔式起重机：移动式塔式起重机是指具有可移动性的塔式起重机，可以在不同的工地之间进行快速转移，适用于建筑工地和工业场所的起重作业。
3. 自升式塔式起重机：自升式塔式起重机是指可以自行升降的塔式起重机，其结构简单，操作方便，适用于小型建筑工地和工业场所的起重作业。
二、按功能分类
1. 平头塔式起重机：平头塔式起重机是指具有平头的塔式起重机，适用于吊装重量较小的物品，如钢筋、混凝土等。
2. 尖头塔式起重机：尖头塔式起重机是指具有尖头的塔式起重机，适用于吊装重量较大的物品，如钢梁、大型机器设备等。
3. 多功能塔式起重机：多功能塔式起重机是指具有多种功能的塔式起重机，可以进行吊装、装卸、搬运等多种作业，适用于大型建筑工地和工业场所的起重作业。
总之，塔式起重机的分类标准主要包括结构形式和功能两个方面，不同的塔式起重机适用于不同的起重作业场景，选择合适的塔式起重机可以提高工作效率和安全性。
塔式起重机的主要参数1.额定起重量：塔式起重机的额定起重量是指在一定的工作范围内，起重机能安全和稳定地进行起重操作的最大负荷。
额定起重量通常以吨（t）为单位表示。
2.最大起升高度：塔式起重机的最大起升高度是指起重机臂抬升到最高点时，可以吊起物体的最大高度。
3.最大平衡臂长：塔式起重机的平衡臂长是指起重机平衡臂从塔身外面到旋转中心之间的长度。
平衡臂长的大小直接影响到起重机的工作范围和吊装能力。
4.最大工作范围：塔式起重机的最大工作范围是指起重机从旋转中心到吊物的最大水平距离。
最大工作范围通常以米（m）为单位表示。
5.最大起重力矩：塔式起重机的最大起重力矩是指塔机达到最大工作范围时起重力矩的大小，是塔机吊物能力的重要指标之一、最大起重力矩通常以吨米（t·m）为单位表示。
6.塔身高度：塔式起重机的塔身高度是指起重机塔身从地面到顶部的高度。
塔身高度的大小决定了起重机的最大起升高度。
7.转台回转角度：塔式起重机的转台回转角度是指塔机转台能够回旋的范围，通常以度（°）为单位表示。
8. 起升速度：塔式起重机的起升速度是指起重机在起升运行时的速度，通常以米/分钟（m/min）为单位表示。
9. 回转速度：塔式起重机的回转速度是指塔机转台在回旋运行时的速度，通常以度/分钟（°/min）为单位表示。
10.现场施工条件要求：塔式起重机在安装和施工时需要满足一定的现场施工条件要求，如地基承载力、风速、风向等。
总结起来，塔式起重机的主要参数包括额定起重量、最大起升高度、最大平衡臂长、最大工作范围、最大起重力矩、塔身高度、转台回转角度、起升速度、回转速度以及现场施工条件要求等。
这些参数是评估起重机吊装能力和适用范围的重要依据。
塔式起重机的类型塔式起重机（简称塔吊），在建筑施工中已经得到广泛的应用，成为建筑安装施工中不可缺少的建筑机械。
由于塔吊的起重臂与塔身可成相互垂直的外形，故可把起重机安装在靠近施工的建筑物处，其有效工作幅度优越于履带、轮胎式起重机。
特别是显现高层、超高层建筑后，塔吊的工作高度可达100～160 m，更体现其优越性，再加上本身操作便利，变幅简单等特点，综合国内外一些情况看，今后建筑业的起重、运输、吊装作业的主导机械依旧是塔吊。
1）按工作方法分（1）固定式塔吊。
塔身不移动，工作范围靠塔臂的转动和小车变幅完成，多用于高层建筑、构筑物、高炉安装工程。
（2）运行式塔吊。
它可由一个工作点移到另一个工作点如轨道式塔吊，可以带负荷运行，在建筑群中使用可以不用拆卸，通过轨道直接开进新的工程幢号施工。
固定式或运行式塔吊，可依照工程特点和施工条件选用。
2）按旋转方式分（1）上旋式。
塔身不旋转，在塔顶上安装可旋转的起重臂。
因塔身不转动，所以塔臂旋转时塔身不受限制；因塔身不动，所以塔身与架体联接结构简单。
但由于平衡重在塔吊上部，重心高不利稳定，另外当建筑物高度超过平衡臂时，塔吊的旋转角度受到了限制，给工作造成了肯定困难。
（2）下旋式。
塔身与起重臂共同旋转。
这种塔吊的起重臂与塔顶固定，平衡重和旋转支承装置布置在塔身下部。
因平衡重及传动机构在起重机下部，所以重心低，稳定性好，又因起重臂与塔身一同转动，故塔身受力变化小。
司机室位置高，视线好，安装拆卸也较便利。
但旋转支承装置构造多而杂，另外因塔身常常旋转，需要较大的空间。
3）按变幅方法分（1）动臂变幅。
这种起重机变换工作半径是依靠变化起重臂的角度来实现的。
其优点是可以充分发挥起重高度，起重臂的结构简单；缺点是吊物不能靠近塔身，作业幅度受到限制，同时变幅时要求空载动作。
（2）小车运行变幅。
这种起重机的起重臂仰角固定，不能上升、下降，工作半径是依靠起重臂上的载重小车运行来完成的。
其优点是载重小车牢靠近塔身，作业幅度范围大，变幅快速，而且可以带负荷变幅；其缺点是起重臂受力多而杂。
塔机工作过程
塔机，即塔式起重机，又称塔吊，是一种建筑工地上常见的起重设备。
塔机工作过程主要分为以下几个阶段：
1. 吊装准备：在进行吊装作业前，塔机需要进行检查和调整，确保各机构运转正常、安全装置有效、吊具牢固可靠。
2. 起吊：塔机起吊重物时，需要先将吊钩升至适当高度，然后启动起升机构，将重物吊离地面。
3. 回转：塔机回转时，需要先将回转机构启动，然后通过操作回转手柄或按钮来控制回转速度和方向。
4. 变幅：塔机变幅时，需要先将变幅机构启动，然后通过操作变幅手柄或按钮来控制变幅速度和幅度。
5. 降落：塔机降落重物时，需要先将吊钩降至适当高度，然后启动起升机构，将重物降落至地面。
6. 停止：塔机停止工作时，需要将所有机构停止运转，并将吊钩升至最高位置，以确保安全。
塔机工作过程中，需要严格遵守操作规程，确保安全作业。
同时，塔机需要定期进行检查和维护，以确保其性能和安全性。
教你认识塔式起重机（一）【塔式起重机型号、特点】塔式起重机（Tower Cranes）是臂架安置在垂直的塔身顶部的可回转臂架型起重机。
塔式起重机又称塔机或塔吊，是现代工程建设中一种主要的起重机械，它由钢结构、工作机构、电气系统及安全装置四部分组成。
一、塔式起重机的主要特点1、塔式起重机的主要优点是：①具有足够的起升高度，较大的工作幅度和工作空间。
②可同时进行垂直、水平运输，能使吊、运、装、卸在三维空间中的作业连续完成，作业效率高。
③司机室视野开阔，操作方便。
④结构较简单、维护容易、可靠性好。
2、塔式起重机的缺点是：①结构庞大，自重大，安装劳动量大。
②拆卸、运输和转移不方便。
③轨道式塔式起重机轨道基础的构筑费用大。
二、塔式起重机的分类与型号1、塔式起重机的分类①按可否进行移动，分为固定式塔机和移动式塔机。
按固定方式不同，固定式塔机又可分为有压重固定式和无压重固定式二种。
按行走装置不同，移动式塔机又可分为轨道式、汽车式、轮胎式和履带式四种。
②按回转部位，分为上回转式塔机和下回转式塔机。
③按变幅方式，分为吊臂变幅式塔机和小车变幅式塔机。
④按安装形式，可分为自升式、整体快速拆装式和拼装式三种。
目前应用最广的是自升式和快速拆装式塔机。
前者为上回转形式，后者为下回转形式。
为了扩大塔机的应用范围，满足各种工程施工的要求，自升式塔机一般设计成一机四用的形式，即轨道行走自升式塔机、固定自升式塔机、附着自升式塔机和内爬升式塔机。
2、塔式起重机的型号根据建设部ZBJ04008-88《建筑机械与设备产品型号编制方法》的规定，塔式起重机的型号组成如下：QTZ 80HQTZ------组、型、特性代号80------最大起重力矩（kN·m）H------更新、变型代号塔式起重机是起（Q）重机大类的塔（T）式起重机组，故前两个字母为QT；特征代号看你强调什么特征，如快装式用K，自升式用Z，固定式用G，下回转式用X等等。
塔式起重机的原理解析塔式起重机是一种常见的建筑工地上使用的起重设备，它可以高效地将重物进行垂直和水平方向的运输。
本文将深入探讨塔式起重机的原理，包括其结构组成、工作原理以及使用注意事项。
一、结构组成塔式起重机主要由塔身、起重臂、变幅系统、起重机构、液压系统、电气系统以及控制系统等部分组成。
1. 塔身：塔身是起重机的主体支架，通常根据工地高度的需要而进行组装，考虑到稳定性和安全性，多采用钢材制成，具有较高的承载能力。
2. 起重臂：起重臂是塔式起重机的伸缩部分，它可以根据工地的需要进行变幅操作，通常由多节臂段组成，使起重机能在一定范围内进行水平运动。
3. 变幅系统：变幅系统是用来控制起重臂伸缩的机构，通过液压或电动机驱动，使起重机能够在垂直方向进行调节。
4. 起重机构：起重机构是塔式起重机的核心部分，由电动机、减速器、钢丝绳和起重钩组成，它可以实现将重物垂直提升和水平运输的功能。
5. 液压系统：液压系统用来提供起重机各个部分的动力和控制信号，通过压力传动来实现起重机的运动。
6. 电气系统：电气系统包括起重机的电机、电缆、控制器和电源等组件，它控制和提供动力给起重机的各个部分。
7. 控制系统：控制系统是起重机的大脑，通过集成的控制器和传感器来实现对起重机的精确控制和操作。
二、工作原理塔式起重机的工作原理可大致分为起重机构工作原理和变幅系统工作原理两部分。
1. 起重机构工作原理：起重机构的工作原理是通过电动机带动减速器，再通过减速器带动齿轮和链条传动起重机的钢丝绳，实现将重物垂直提升以及水平运输的功能。
起重机构通常包括主起重机和变幅起重机构，它们协同工作以满足各种工地的需求。
2. 变幅系统工作原理：变幅系统的工作原理是通过液压或电机驱动，使起重臂的伸缩段在一定范围内进行变幅操作，以实现起重机的水平运动和调节。
变幅系统通常由变幅机构、液压系统和控制系统组成，通过控制器的指令，起重机可以快速而稳定地调节臂长。
塔式起重机的分类
塔式起重机是一种重型起重设备，主要用于建筑工程中的重物起吊。
根据其结构和工作方式的不同，可以把塔式起重机分为以下几种分类：
1. 固定式塔式起重机：固定在工地上，通过基础支撑结构来提供稳定性。
这种起重机适用于长期使用的建筑工地，其高度和起重量可以进行调整。
2. 移动式塔式起重机：也称为自升式起重机，这种起重机是一种移动式设备，可以通过自身的脚轮或履带移动到不同的工地。
它具有较小的占地面积，适用于需要频繁移动的工程项目。
3. 平臂式塔式起重机：其臂杆基本是水平的，适用于大范围的起重作业，特别是在高层建筑工程中常被使用。
4. 跳臂式塔式起重机：臂杆呈锥形，可以通过调整臂杆长度来适应不同的起重范围。
这种起重机常用于高层建筑中的嵌入式混凝土施工。
5. 附着式塔式起重机：是固定在建筑物结构上的起重机。
它的底座和臂杆都与建筑物的结构相连，可以提供更高的稳定性和承载能力。
以上是常见的塔式起重机分类，具体使用的起重机类型会根据工地需求、起重物体的重量和高度等因素来确定。
