《透镜及其应用》单元测试卷一．选择题（共10小题）1．下列情景中形成的像，属于实像的是（）A．亭台在湖面的倒影B．从放大镜中看到镜后正立、放大的数字C．小孔成的像D．“海市蜃楼”2．如图所示，下列现象中，成虚像的是（）A．②④B．①③C．①④D．③④3．下列现象中，所成的像是实像的是（）A．镜中花B．平静的水面上出现岸边景物的倒影C．放映幻灯时银幕上的画面D．放大镜观察书上的字4．关于像，下列说法中正确的是（）A．虚像都是由光的反射形成的，实像都是由光的折射形成的B．虚像总是放大的，实像有时放大有时缩小有时等大C．虚像，因用光屏接收不到，所以人眼也看不到D．实像，可以用光屏接收，也可用人眼直接看到5．下列关于虚像和实像的说法，正确的是（）A．实像是由实际光线进入人眼，虚像是人的幻觉B．实像能用光屏接收虚像不能C．实像都是缩小的，虚像都是放大的D．实像是光折成的，虚像光反射成的6．如图所示，把点燃的蜡烛放在A点时，可以在C点处的光屏上得到烛焰倒立缩小的实像。

现保持凸透镜的位置不变，把蜡烛放至C点，要在光屏上得到烛焰清晰的像，应把光屏放在图中的（）A．AB之间B．A点C．A点的左侧D．B点的右侧7．如下图的四个透镜中，哪个是凸透镜（）A．B．C．D．8．将一凸透镜正对太阳，其下方的纸上呈现一个并非最小的光斑时，测得光斑到凸透镜的距离为l，下列说法正确的是（）A．增大透镜与纸间的距离，光斑一定变大B．减小透镜与纸间的距离，光斑一定变大C．只增大透镜与纸间的距离，便能通过光斑大小的变化比较透镜的焦距与l的大小D．只减小透镜与纸间的距离，不能通过光斑大小的变化比较透镜的焦距与l的大小9．如图所示，将透镜置于太阳光下，在另一侧的纸上会形成光斑，说明（）A．该光斑是由光的反射形成的B．该光斑一定在透镜的焦点上C．此类透镜可以制作近视镜片D．此类透镜对光有会聚作用10．下列光学元件中对光起发散作用的是（）A．凸透镜B．潜望镜C．凹透镜D．平面镜二．多选题（共5小题）11．如图中成实像的是（）A．a B．b C．c D．d12．关于实像和虚像，下列说法正确的是（）A．实像能在光屏上接收到，虚像不能在光屏上收到B．实像和虚像都能用眼睛观察到C．实像是实际光线汇聚而成的，虚像不是实际光线会聚而成的D．实像都倒立，虚像都是正立放大的13．以下是某同学总结出的关于实像和虚像的区别，正确的是（）A．虚像不可以用光屏承接B．光屏上承接到的像一定是实像C．实像可以用眼睛直接观察D．缩小的像一定是实像14．有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起，外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是（）A．用手摸镜时，中间薄边缘厚的是近视镜B．让镜片正对太阳光，太阳光通过镜片能呈现一个明亮小光斑的是近视镜C．让镜片正对太阳光，太阳光通过镜片后能呈现一个大光斑的是近视镜D．拿着镜片看字，把字放大的是近视镜15．小星同学利用太阳光测量凸透镜的焦距，他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么，凸透镜的实际焦距（）A．可能小于L B．可能等于L C．可能大于L D．一定等于L三．填空题（共5小题）16．能被眼睛看见但不能在屏幕上呈现的像叫做；平面镜所成的像是物体发出的光线经平面镜后反射光线的相交而成，因此平面镜成的是。

第五章透镜及其应用一、单选题1•学习了透镜知识后，小勇回家认真研究爷爷的老花镜，并得出以下结论，你认为他的这些结论中不妥当的是（）A .老花镜是一种凹透镜B .老花镜可以用来做放大镜C.老花镜能在阳光下点燃白纸D .爷爷是个远视眼2•如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体.拿一个远视眼镜给眼睛”戴上，光屏上出现烛焰清晰的像，而拿走远视眼镜则烛焰的像变得模糊.在拿走远视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A .将蜡烛靠近凸透镜B .将光屏靠近凸透镜C.将光屏远离凸透镜D .将光屏和蜡烛同时靠近凸透镜3•—支蜡烛位于焦距为10cm的凸透镜前，调节好透镜和光屏的位置后，光屏上呈现倒立、缩小的像，这支蜡烛可能距离透镜（）A. 10cmB. 15cmC. 20cmD. 25cmA.甲、丁C.乙、丁D.甲、丙5•使用下列光学器材，使物体成正立、放大的虚像的是（）A. 放大镜B. 照相机C. 幻灯机D. 平面镜6•下列光学设备中，应用的原理与如图5所示的凸透镜成像规律相同的是A. 幻灯机B. 老花镜C. 照相机D. 放大镜7•下列透镜中，属于凹透镜的是（8•某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个_________ ，我们看到的实际上是一个 ___________ （选填放大”或缩小”的____________ （选填实像”或虚像）9•在探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏位置如图所示时，恰能在光屏上成一个清晰的像，该像的性质为_________ （包括倒立或正立、放大或缩小、虚像或实像），利用此原理可以制成_______ •10. 如图是微型手电筒所用的小灯泡，小灯泡前端的A部分相当于，对光有___________ 作用.11. 一般放大镜的放大倍数有限，要想看清楚动植物的细胞等非常小的物体，就要使用____________ •这种仪器镜筒的两端各有一组透镜，每组透镜的作用都相当于一个_____________ 透镜.12. 小莉看不清黑板上的字，她向黑板靠近几步就看清了，说明她是______ 眼（选填近视”或远视”）.如果小莉仍坐在原位，为了使物体的像刚好落在小莉的视网膜上，她应该配戴适当度数的______ 透镜制作的眼镜来矫正视力，使远处物体在视网膜上成倒立、 _____ 的实像.13. 有一种望远镜也是由两组 _______ 组成的，靠近眼睛的叫做__________ ，靠近被观测物体的叫做•物镜的作用是使远处的物体在焦点附近成_______________ （填放大”或缩小”的________ （填实像”或虚像”），目镜的作用当于一个_________________ ，用来把这个像放大•由于像被拉近，靠近人眼，______ 较大，所以使我们看到远处物体的像大而清晰.14. 有一种交通标志牌，由基板和背面涂有反射胶的玻璃微珠组成，结构如图•黑夜中，当汽车灯光射来时，光线经过玻璃微珠____________________ （填反射”折射”后，在玻璃微珠背面发生____________ （填反射”或折射”）然后沿原路返回，这样司机就可以看清黑夜中的标志牌•这里的玻璃微珠对光线起_____________ 作用（填会聚”或发散” •）(1) _________________________ 实验时，应使烛焰和的中心位于凸透镜的主光轴上. (2) ______________________ 图中物距u 应满足 .(3) ______________________________________________ 当蜡烛远离凸透镜时，烛焰的像将落在光屏的 ____________________________________________________ 方.(4) 在第(3)小题的情况下，若用此实验模拟人眼的调节功能，重新在光屏上得到清晰的像， 应该进行的操作是 _______ . A .将光屏靠近凸透镜 B •将光屏远离凸透镜 C. 换焦距更大的凸透镜 D. 换焦距更小的凸透镜.(5) 在第(3)小题的情况下，若拿来一只眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜，结果 重新在光屏上得到清晰的像，这只眼镜是 _________ 透镜.16. 小组同学在做 验证凸透镜成像规律 ”实验的过程中发现：当发光物体与光屏之间的距离 时，将凸透镜从发光物体处缓慢向光屏移动的过程中，有时能在光屏上成两次清晰的像，有时只 能成一次清晰的像，有时不能在光屏上成像•为了研究产生这些现象的条件，该小组同学进行实 验，并将每次实验中的相关数据及现象记录在表中.朝「炖丼i(<■*)博的11435r ax2 IS tsft*LSj4020w*不■莊柯］轴欣底律二、实验题15•用如图所示装置模拟人眼成像情况，此时烛焰在光屏上成清晰的像L 确定(1)分析比较实验序号1、2、3 (或5、6、7)的第一次成像数据中像距v和物距u的变化关系及相关条件，可得出的结论：________ ；(2)分析比较实验序号 1 (或2、或5、或6)的第一次和第二次成像数据中物距与像距的关系及相关条件，可得出的结论：同一凸透镜，当 ______ 一定，移动凸透镜能在光屏上成两次像时，(3)继续分析比较表格物屏距离L与凸透镜焦距f的数据及观察到的现象，可得出的结论：只要适当移动凸透镜，可以在光屏上得到一次放大的像和一次缩小的像•请你对他所得出的结论做出点评.17. 小华在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处，移动光屏至65cm刻度线处，使烛焰在光屏上成清晰的像•如图所示•请结合此实验完成下列问题：(1 )如图所示的实验现象能够说明_________ 的成像特点.A .照相机B.幻灯机C.放大镜(2)保持透镜在50cm刻度线处不动，如果想在光屏上得到更大的清晰的像，应该进行的操作是A •将蜡烛左移，光屏左移B •将蜡烛左移，光屏右移C.将蜡烛右移•光屏左移 D •将蜡烛右移•光屏右移(3)保持透镜在50cm刻度线处不动，若将点燃的蜡烛放在光具座上80cm刻度线处，将光屏放在光具座上透镜的左侧，通过移动光屏，在光屏上可呈现烛焰清晰______ 的像.A •倒立放大B •倒立缩小C.正立放大.四、计算题18. 如图所示，物体AB经凸透镜折射后所成像为A B'已知AB的高为h i，物距u,像距v,试用19.在下图所示的光路图中，分别填入合适的透镜.20.如图，根据近视眼成因及矫正方法，在如图所示方框内画出矫正所需的透镜并完成光路图.21. 我国古代的千里眼”是富有想象力的神话，随着科学技术的飞速发展，天文望远镜已将神话变成现实•图中天文望远镜是由两个透镜组成的，请完成两条入射光线经过两个透镜的光路（其中22. 你了解实像和虚像吗？自从学习光现象以来，我们分别学习了实像和虚像，对于这两种像的区别与联系掌握起来却有点麻烦•实像是由实际光线会聚的，而且是倒立的，并且能用光屏承接；虚像是由实际光线的反向延长线会聚的，因此不能用光屏承接，并且都是正立的；无论是实像还是虚像都能用眼睛看到.请根据上述信息回答一下问题：(1)下列现象中，只能成虚像的是( )A •照相机照相B •平面镜成像C.凸透镜成像D •小孔成像(2)透过放大镜可以看到物体被放大的虚像，关于放大镜的说法中正确的是( )A •透过放大镜总能看到物体被放大的虚像B .透过放大镜看到放大物体的虚像与物体在放大镜的两侧C.物体距离放大镜越近成的虚像就越小D .放大镜其实就是凹透镜(3)对实像和虚像的认识正确的是( )A •只有通过光的反射才可以成虚像B •只有通过光的折射才可以成虚像C・通过光的反射可以成实像和虚像D •通过光的折射可以成实像和虚像.23. 请仔细阅读下文，按要求回答问题人类的眼睛人类的眼睛很像一架照相机，眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获得清晰的像，如图所示；普通照相机是在物距确定的情况下通过改变像距使像变得清晰•由眼睛的调节作用所能看清楚的最远点，叫远点，正常眼的远点在极远处；眼睛所能看清楚的最近点，叫近点，正常眼的近点约距眼睛10cm.眼睛是人体的重要器官，长时间的用眼，如看书、看电视、计算机，都可以引起眼睛的疲劳，眼睛疲劳的常见症状是头疼脑胀、眼睛发干，看物体时间较长也不易感到疲劳的距离叫明视距离，正常眼的明视距离为25cm.如果眼睛长期使用不当就会造成眼睛缺陷，常见的有近视和远视，它们都需要配戴眼镜(透镜)来矫正视力•人们通常所说的眼镜度数0和焦距f之间的关系可用下列公式表示：(1)人的眼睛是通过改变晶状体的来获得清晰的像；普通照相机是在物距确定的情况下通过改变使像变得清晰•(2)_____________________________ 小明是近视眼，则应配戴透镜。

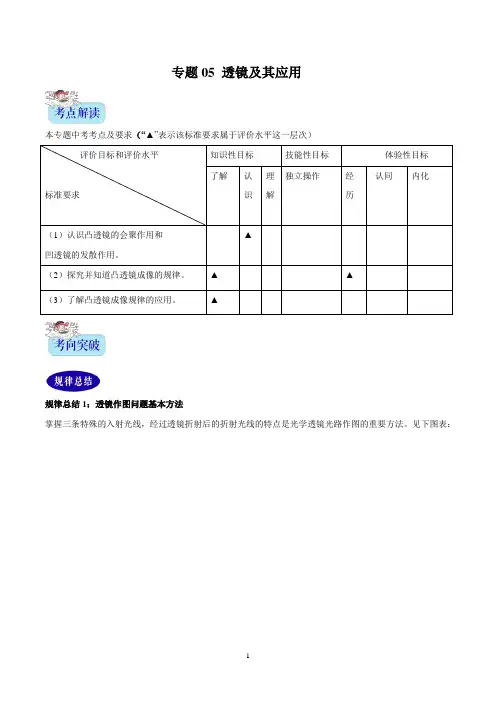

专题05 透镜及其应用本专题中考考点及要求（“▲”表示该标准要求属于评价水平这一层次）评价目标和评价水平标准要求知识性目标技能性目标体验性目标了解认识理解独立操作经历认同内化（1）认识凸透镜的会聚作用和凹透镜的发散作用。

▲（2）探究并知道凸透镜成像的规律。

▲▲（3）了解凸透镜成像规律的应用。

▲规律总结1：透镜作图问题基本方法掌握三条特殊的入射光线，经过透镜折射后的折射光线的特点是光学透镜光路作图的重要方法。

见下图表：规律总结2：对凸透镜成像规律的思维方法1.心中要强记凸透镜成像的规律及应用的基础知识2.对凸透镜成像规律的理解（1）焦点是成实像和虚像的分界点；（2）二倍焦距处是成放大实像和缩小实像的分界点；（3）倒立的都是实像、正立的都是虚像；（4）当u>v时，像是缩小的；反之，像是放大的；（5）成实像时：当物距减小时，像距和像都增大；反之，物距增大，像和像距都减小。

简言之“物近像远像变大；”（6）无论是成实像还是虚像，只要物体向焦点靠近，所成的像都变大；（7）像与物左右相反，上下相反；（8）凸透镜破损或有污渍，不影响成像的完整性，只是让像变暗；（9）物和像在透镜同侧的是虚像；异侧的是实像。

规律总结3：探究凸透镜成像规律实验思维方法1.实验操作：实验时点燃蜡烛，使烛焰中心、凸透镜光心、光屏的中心（即焰心、光心、光屏中心）大致在同一高度，目的是：使烛焰的像成在光屏中央。

实验时发现蜡烛的像呈在光屏的上半部分，要想使像呈在光屏的中心，该如何操作：①向上移动光屏；②向上移动蜡烛；③向下移动凸透镜。

2.如果用手将凸透镜遮住一半，则光屏上依然是一个完整的像，但亮度较暗。

3.若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内（u<f）；②烛焰在焦点上(u=f) ；③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

专题05 透镜及其应用一、选择题1．（2023·江苏南通·统考中考真题）运载火箭搭载神舟十六号飞船腾空而起，它在地面摄像机中所成的像是（）A．实像，像变大B．实像，像变小C．虚像，像变大D．虚像，像变小2.（2023·内蒙古赤峰·统考中考真题）如图所示，通过焦距为10cm的凸透镜观察窗外远处的风景，看到的是（）A．正立放大的虚像B．倒立放大的实像C．倒立缩小的实像D．倒立缩小的虚像3.（2023·西藏·统考中考真题）中国航天员王亚平在离地球表面约400km的“天宫”空间站上通过天地连线，给同学们展示了一堂精彩的科学课。

如图为王亚平老师做“水球”实验时的情景，下列说法正确的是（）A．“水球”相当于凸透镜B．“水球”对透过它的光有发散作用C．王亚平远离“水球”时，她的像会变大D．图中通过“水球”看到王亚平的像是虚像4.（2023·黑龙江哈尔滨·统考中考真题）因为有了光，自然界才绚丽多彩。

下列说法正确的是（）A．甲图：物体通过小孔成的是虚像B．乙图：小聪和小猫能互相看到对方，利用了反射时光路可逆C．丙图：平面镜中舞者的像是光沿直线传播形成的D．丁图：近视眼需要戴凸透镜矫正5. （2023·湖北·统考中考真题）如图是超市安装的一种刷脸自助储物柜。

某顾客站在屏幕前50cm 处，按下“存”按钮，屏幕上方的摄像头启动，出现人脸缩小的像，柜门打开。

下列说法正确的是（）A．该摄像头相当于一个凹透镜B．该摄像头对光线具有发散作用C．该摄像头的焦距可能是0.20m D．该摄像头成像原理是光的反射6．（2023·山东菏泽·统考中考真题）图为“探究凸透镜成像规律”的实验中观察到的一种成像情景，下列器械的工作原理与该成像方式相同的是（）A．照相机B．投影仪C．潜望镜D．放大镜7．（2023·山东德州·统考中考真题）如图所示，小红用相机拍下了石桥与它在水中倒影交相辉映的照片，下列说法正确的是（）A．桥在水中的倒影与海市蜃楼成像原理相同B．我们能看到本身不发光的桥，原理是光的反射C．若相机镜头焦距为f，拍摄此照片时镜头到底片的距离要大于2fD．桥在相机的底片上成的像是虚像8. （2023·湖北省直辖县级单位·统考中考真题）如图是近视眼及其矫正的光路图，下列说法不正确的是（）A．近视眼的成像原理和小孔成像的原理相同B．近视眼看远处的物体，像成于视网膜前C．近视眼用凹透镜矫正D．为预防近视，读写时眼睛与书本的距离应保持在25cm左右9.（2023·山东烟台·统考中考真题）近视是影响青少年健康的重大问题，保护视力、科学用眼已成为社会共识。

第五章透镜及其应用一、单选题1.学习了透镜知识后，小勇回家认真研究爷爷的老花镜，并得出以下结论，你认为他的这些结论中不妥当的是（）A．老花镜是一种凹透镜B．老花镜可以用来做放大镜C．老花镜能在阳光下点燃白纸D．爷爷是个远视眼2.如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体．拿一个远视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走远视眼镜则烛焰的像变得模糊．在拿走远视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A．将蜡烛靠近凸透镜B．将光屏靠近凸透镜C．将光屏远离凸透镜D．将光屏和蜡烛同时靠近凸透镜3.一支蜡烛位于焦距为10cm的凸透镜前，调节好透镜和光屏的位置后，光屏上呈现倒立、缩小的像，这支蜡烛可能距离透镜（）A． 10cmB． 15cmC． 20cmD． 25cm4.如图所示有四幅图，能说明远视眼的成因及矫正的是（）A．甲、丁B．乙、丙C．乙、丁D．甲、丙5.使用下列光学器材，使物体成正立、放大的虚像的是（）A．放大镜B．照相机C．幻灯机D．平面镜6.下列光学设备中，应用的原理与如图5所示的凸透镜成像规律相同的是（）A．幻灯机B．老花镜C．照相机D．放大镜7.下列透镜中，属于凹透镜的是（）A．B．C．D．二、填空题8.某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个________，我们看到的实际上是一个________（选填“放大”或“缩小”）的________（选填“实像”或“虚像）9.在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏位置如图所示时，恰能在光屏上成一个清晰的像，该像的性质为______ （包括倒立或正立、放大或缩小、虚像或实像），利用此原理可以制成 ______ ．10.如图是微型手电筒所用的小灯泡，小灯泡前端的A部分相当于 ______ ，对光有 ______ 作用．11.一般放大镜的放大倍数有限，要想看清楚动植物的细胞等非常小的物体，就要使用____________．这种仪器镜筒的两端各有一组透镜，每组透镜的作用都相当于一个____________透镜．12.小莉看不清黑板上的字，她向黑板靠近几步就看清了，说明她是______ 眼（选填“近视”或“远视”）．如果小莉仍坐在原位，为了使物体的像刚好落在小莉的视网膜上，她应该配戴适当度数的______ 透镜制作的眼镜来矫正视力，使远处物体在视网膜上成倒立、 ______ 的实像．13.有一种望远镜也是由两组______ 组成的，靠近眼睛的叫做______ ，靠近被观测物体的叫做______ ．物镜的作用是使远处的物体在焦点附近成 ______ （填“放大”或“缩小”）的 ______ （填“实像”或“虚像”），目镜的作用当于一个 ______ ，用来把这个像放大．由于像被拉近，靠近人眼，______ 较大，所以使我们看到远处物体的像大而清晰．14.有一种交通标志牌，由基板和背面涂有反射胶的玻璃微珠组成，结构如图．黑夜中，当汽车灯光射来时，光线经过玻璃微珠____________(填“反射”“折射”)后，在玻璃微珠背面发生____________(填“反射”或“折射”)，然后沿原路返回，这样司机就可以看清黑夜中的标志牌．这里的玻璃微珠对光线起____________作用(填“会聚”或“发散”)．三、实验题15.用如图所示装置模拟人眼成像情况，此时烛焰在光屏上成清晰的像.（1）实验时，应使烛焰和 ______ 的中心位于凸透镜的主光轴上．（2）图中物距u应满足 ______ ．（3）当蜡烛远离凸透镜时，烛焰的像将落在光屏的 ______ 方．（4）在第（3）小题的情况下，若用此实验模拟人眼的调节功能，重新在光屏上得到清晰的像，应该进行的操作是 ______ ．A．将光屏靠近凸透镜B．将光屏远离凸透镜C．换焦距更大的凸透镜D．换焦距更小的凸透镜．（5）在第（3）小题的情况下，若拿来一只眼镜放在蜡烛和凸透镜之间，且较靠近凸透镜，结果重新在光屏上得到清晰的像，这只眼镜是 ______ 透镜．16.小组同学在做“验证凸透镜成像规律”实验的过程中发现：当发光物体与光屏之间的距离L确定时，将凸透镜从发光物体处缓慢向光屏移动的过程中，有时能在光屏上成两次清晰的像，有时只能成一次清晰的像，有时不能在光屏上成像．为了研究产生这些现象的条件，该小组同学进行实验，并将每次实验中的相关数据及现象记录在表中．（1）分析比较实验序号1、2、3（或5、6、7）的第一次成像数据中像距v和物距u的变化关系及相关条件，可得出的结论： ______ ；（2）分析比较实验序号1（或2、或5、或6）的第一次和第二次成像数据中物距与像距的关系及相关条件，可得出的结论：同一凸透镜，当______ 一定，移动凸透镜能在光屏上成两次像时，______ ；（3）继续分析比较表格物屏距离L与凸透镜焦距f的数据及观察到的现象，可得出的结论：只要适当移动凸透镜，可以在光屏上得到一次放大的像和一次缩小的像．请你对他所得出的结论做出点评．17.小华在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上20cm刻度线处，移动光屏至65cm刻度线处，使烛焰在光屏上成清晰的像．如图所示．请结合此实验完成下列问题：（1）如图所示的实验现象能够说明 ______ 的成像特点．A．照相机 B．幻灯机 C．放大镜（2）保持透镜在50cm刻度线处不动，如果想在光屏上得到更大的清晰的像，应该进行的操作是______ ．A．将蜡烛左移，光屏左移 B．将蜡烛左移，光屏右移C．将蜡烛右移．光屏左移 D．将蜡烛右移．光屏右移（3）保持透镜在50cm刻度线处不动，若将点燃的蜡烛放在光具座上80cm刻度线处，将光屏放在光具座上透镜的左侧，通过移动光屏，在光屏上可呈现烛焰清晰 ______ 的像．A．倒立放大 B．倒立缩小 C．正立放大．四、计算题18.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．五、作图题19.在下图所示的光路图中，分别填入合适的透镜．20.如图，根据近视眼成因及矫正方法，在如图所示方框内画出矫正所需的透镜并完成光路图．21.我国古代的“千里眼”是富有想象力的神话，随着科学技术的飞速发展，天文望远镜已将神话变成现实．图中天文望远镜是由两个透镜组成的，请完成两条入射光线经过两个透镜的光路（其中F1是透镜L1的焦点，F2是透镜L2的焦点）．六、阅读理解题22.你了解实像和虚像吗？自从学习光现象以来，我们分别学习了实像和虚像，对于这两种像的区别与联系掌握起来却有点麻烦．实像是由实际光线会聚的，而且是倒立的，并且能用光屏承接；虚像是由实际光线的反向延长线会聚的，因此不能用光屏承接，并且都是正立的；无论是实像还是虚像都能用眼睛看到．请根据上述信息回答一下问题：（1）下列现象中，只能成虚像的是（）A．照相机照相 B．平面镜成像 C．凸透镜成像 D．小孔成像（2）透过放大镜可以看到物体被放大的虚像，关于放大镜的说法中正确的是（）A．透过放大镜总能看到物体被放大的虚像B．透过放大镜看到放大物体的虚像与物体在放大镜的两侧C．物体距离放大镜越近成的虚像就越小D．放大镜其实就是凹透镜（3）对实像和虚像的认识正确的是（）A．只有通过光的反射才可以成虚像B．只有通过光的折射才可以成虚像C．通过光的反射可以成实像和虚像D．通过光的折射可以成实像和虚像．23.请仔细阅读下文，按要求回答问题人类的眼睛人类的眼睛很像一架照相机，眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获得清晰的像，如图所示；普通照相机是在物距确定的情况下通过改变像距使像变得清晰.由眼睛的调节作用所能看清楚的最远点，叫远点，正常眼的远点在极远处；眼睛所能看清楚的最近点，叫近点，正常眼的近点约距眼睛10cm.眼睛是人体的重要器官，长时间的用眼，如看书、看电视、计算机，都可以引起眼睛的疲劳，眼睛疲劳的常见症状是头疼脑胀、眼睛发干，看物体时间较长也不易感到疲劳的距离叫明视距离，正常眼的明视距离为25cm.如果眼睛长期使用不当就会造成眼睛缺陷，常见的有近视和远视，它们都需要配戴眼镜（透镜）来矫正视力.人们通常所说的眼镜度数φ和焦距f之间的关系可用下列公式表示：眼镜的度数（其中f用m作单位）（1）人的眼睛是通过改变晶状体的来获得清晰的像；普通照相机是在物距确定的情况下通过改变使像变得清晰.（2）小明是近视眼，则应配戴_______透镜。

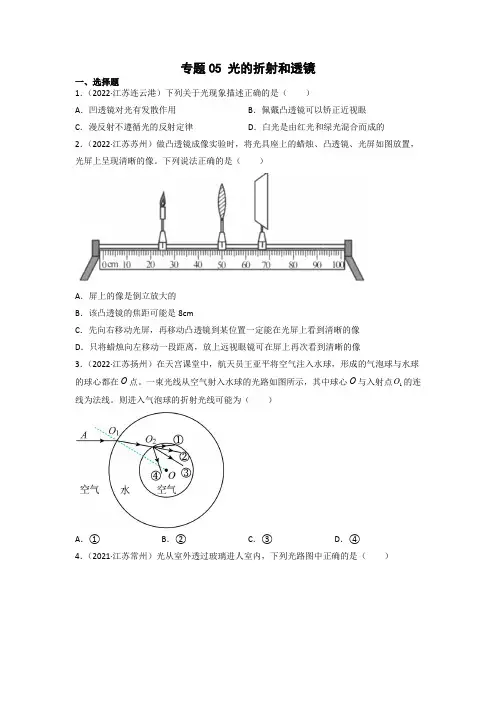

专题05 光的折射和透镜一、选择题1．（2022·江苏连云港）下列关于光现象描述正确的是（）A．凹透镜对光有发散作用B．佩戴凸透镜可以矫正近视眼C．漫反射不遵循光的反射定律D．白光是由红光和绿光混合而成的2．（2022·江苏苏州）做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光屏如图放置，光屏上呈现清晰的像。

下列说法正确的是（）A．屏上的像是倒立放大的B．该凸透镜的焦距可能是8cmC．先向右移动光屏，再移动凸透镜到某位置一定能在光屏上看到清晰的像D．只将蜡烛向左移动一段距离，放上远视眼镜可在屏上再次看到清晰的像3．（2022·江苏扬州）在天宫课堂中，航天员王亚平将空气注入水球，形成的气泡球与水球的球心都在O点。

一束光线从空气射入水球的光路如图所示，其中球心O与入射点1O的连线为法线。

则进入气泡球的折射光线可能为（）A．①B．②C．③D．④4．（2021·江苏常州）光从室外透过玻璃进人室内，下列光路图中正确的是（）A．B．C．D．5．（2020·江苏南通）在“探究凸透镜成像的规律”的实验中，光屏上得到一个倒立､等大的实像，若想再模拟照相机的成像原理，应将A．蜡烛和光屏都远离透镜B．蜡烛和光屏都靠近透镜C．蜡烛远离透镜且光屏靠近透镜D．蜡烛靠近透镜且光屏远离透镜6．（2020·江苏苏州）如图所示，烛焰在光屏上刚好成清晰的像。

透镜不动，将蜡烛移至40cm 刻度处，移动光屏，在光屏上能观察到()A．倒立、缩小的实像B．倒立、放大的实像C．正立、放大的实像D．光屏上不能呈现像7．（2020·江苏淮安）将如图甲所示的黑白卡片放在一只未装满水的薄高脚玻璃杯后面，在高脚杯前方观察到的现象如图乙所示，此时装水部分的高脚杯和杯内水的组合相当于一个（）A．凸透镜B．凹透镜C．凸面镜D．凹面镜8．（2020·江苏徐州）人眼的晶状体相当于凸透镜，观察物体时，物体在视网膜上所成的像是（）A．缩小的虚像B．缩小的实像C．放大的虚像D．放大的实像9．（2020·江苏泰州）如图是学校测温棚里的红外线测温仪，它既能测温，也能摄像，其镜头相当于凸透镜，它正常工作时所成像的性质是（）A．正立放大的虚像B．倒立缩小的实像C．倒立放大的实像D．正立缩小的实像10．（2020·江苏镇江）当蜡烛､透镜甲和光屏放置在图示位置时，烛焰在光屏上成清晰的像，现保持蜡烛和透镜的位置不变，将透镜甲更换为透镜乙后，需将光屏向左移动距离s，方可在光屏上再次成清晰的像。

专题05 透镜及其应用一、思维导图二、新课标要求2.3.5 了解凸透镜对光的会聚作用和凹透镜对光的发散作用。

探究并了解凸透镜成像的规律。

了解凸透镜成像规律的应用。

1.3.3 了解人类探索太阳系及宇宙的大致历程，知道人类对宇宙的探索将不断深入，关注人类探索宇宙的一些重大活动。

三、知识梳理与典例一、透镜1. 凸透镜和凹透镜（1）凸透镜：中间厚、边缘薄的透镜叫凸透镜；（2）凹透镜：中间薄，边缘厚的透镜叫凹透镜；凸透镜凹透镜（3）薄透镜：若透镜的厚度远小于球面的半径，这种透镜叫薄透镜。

2. 主光轴和光心（1）主光轴：透镜上通过两个球面球心的直线叫主光轴，简称主轴。

如图的点划线CC＇。

凸透镜的主光轴和光心凹透镜的主光轴和光心（2）光心：主光轴上有个特殊的点，通过这个点的光传播方向不变，叫做透镜的光心O。

二、透镜对光的作用1. 凸透镜对光有会聚作用，又叫会聚透镜。

凸透镜对光有会聚作用，不是指光经凸透镜后一定会聚在一点上，而是指光经凸透镜折射后，折射光线向主光轴偏折，如图所示。

甲平行光束乙发散光束丙会聚光束2. 凹透镜对光有发散作用，又叫发散透镜。

凹透镜对光有发散作用，是指光经凹透镜折射后，折射光线偏离主光轴，经凹透镜折射后的光线也可能相交于一点，如图所示。

甲平行光束乙发散光束丙会聚光束三、焦点、焦距及三条特殊光线1. 凸透镜的焦点和焦距（1）焦点：凸透镜能使平行于主光轴的光会聚在一点，这个点叫做焦点，用F 表示。

（2）焦距：焦点到光心的距离叫做焦距，用f表示。

（3）凸透镜有2个焦点，并且关于光心对称。

（4）凸透镜焦距的意义：凸透镜表面的凸起程度决定了它的焦距的长短，凸透镜表面越凸，焦距越小，对光的会聚作用越强（选填“强”或“弱”）。

凸透镜的焦点和焦距利用阳光测量凸透镜的焦距（5）粗略测量凸透镜焦距的方法——平行光聚焦法如图所示，将凸透镜正对着太阳光（可看成是平行光），再拿一张纸放在它的另一侧，来回移动，直到纸上的光斑最小、最亮，测量这个光斑到凸透镜光心的距离，即为该凸透镜的焦距。

专题05 透镜及其应用本专题中考考点及要求（“▲”表示该标准要求属于评价水平这一层次）评价目标和评价水平标准要求知识性目标技能性目标体验性目标了解认识理解独立操作经历认同内化（1）认识凸透镜的会聚作用和凹透镜的发散作用。

▲（2）探究并知道凸透镜成像的规律。

▲▲（3）了解凸透镜成像规律的应用。

▲规律总结1：透镜作图问题基本方法掌握三条特殊的入射光线，经过透镜折射后的折射光线的特点是光学透镜光路作图的重要方法。

见下图表：规律总结2：对凸透镜成像规律的思维方法1.心中要强记凸透镜成像的规律及应用的基础知识2.对凸透镜成像规律的理解（1）焦点是成实像和虚像的分界点；（2）二倍焦距处是成放大实像和缩小实像的分界点；（3）倒立的都是实像、正立的都是虚像；（4）当u>v时，像是缩小的；反之，像是放大的；（5）成实像时：当物距减小时，像距和像都增大；反之，物距增大，像和像距都减小。

简言之“物近像远像变大；”（6）无论是成实像还是虚像，只要物体向焦点靠近，所成的像都变大；（7）像与物左右相反，上下相反；（8）凸透镜破损或有污渍，不影响成像的完整性，只是让像变暗；（9）物和像在透镜同侧的是虚像；异侧的是实像。

规律总结3：探究凸透镜成像规律实验思维方法1.实验操作：实验时点燃蜡烛，使烛焰中心、凸透镜光心、光屏的中心（即焰心、光心、光屏中心）大致在同一高度，目的是：使烛焰的像成在光屏中央。

实验时发现蜡烛的像呈在光屏的上半部分，要想使像呈在光屏的中心，该如何操作：①向上移动光屏；②向上移动蜡烛；③向下移动凸透镜。

2.如果用手将凸透镜遮住一半，则光屏上依然是一个完整的像，但亮度较暗。

3.若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内（u<f）；②烛焰在焦点上(u=f) ；③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。
