ELECTRICAL WIRING DIAGRAM:PROJ.NO:MODEL:S T V F7&L X V F7&S S V F7&L X V F7RPOWER:CAR NO:CONTROL:FLOOR /STOP:序号图 号代 号代 号 说 明部 位序号图 号代 号代 号 说 明部 位序号图 号代 号代 号 说 明部 位1SHEC000033NFB1三相空气断路器控制柜6629安全回路继电器控制柜131FDZ_SENSOR 前门门区传感器轿顶2SHEC000034NFB2二相空气断路器控制柜67OL BUZZER 超载蜂鸣器操纵箱132RDZ_SENSOR 后门门区传感器轿顶3SHEC000035NPR 错断相保护继电器控制柜68FIRE RETURN SW 消防返回开关基站133TB7接线端子轿顶接线盒4SURGE PROTECTOR 浪涌保护装置控制柜69PARKING SW 锁梯开关基站134SHEC000083PWR SW 电源开关操纵箱5INVERTER 变频器控制柜70HALL CHIME Bd.到站钟操纵箱135ATT SW 司机开关操纵箱6MC1主电源输入接触器控制柜71OPB-340 Bd 操纵箱板操纵箱136PASS 直驶按钮操纵箱7MC2输出接触器控制柜7240轿门锁接触器控制柜137MOVE MOVE运行开关操纵箱8P/G 曳引机编码器曳引机7341厅门锁接触器控制柜138EACH 层层停开关操纵箱9FERRITE CORE 铁氧体环控制柜74HSEC000086LOAD S/W IN MACHINE ROOM 机房超载开关机房139EVN SW 双层运行开关操纵箱10BRAKING RESISTOR 制动电阻控制柜75MFULL 满载开关机房140ODD SW 单层运行开关操纵箱11MOTOR THERMAL 马达热敏保护曳引机马达76MOVLD 超载开关机房141DCS SW 门控制开关操纵箱12MCU Bd 控制主板控制柜77HOME INDICATOR 室内显示器机房142FDOB 前门开门按钮前门操纵箱13PIO Bd 输入/输出信号板控制柜78IO_EXT BD 通讯扩张板控制柜143FDCB 前门关门按钮前门操纵箱14TNP Bd 电源&接口板控制柜79GROUP CUT 群控分离开关操纵箱144(1~n)CL 召唤按钮灯操纵箱15ELD 应急平层装置机房80VIP S/W 贵宾功能开关控制柜145(1~n)CB 召唤按钮信号操纵箱16NOISE FILTER 滤波器控制柜81BMS 楼宇监控控制柜146RDOB 后门开门按钮后门操纵箱17MOTOR CHOKE 交流电抗器控制柜82SHEC000042MT 马达热敏继电器马达147RDCB 后门关门按钮后门操纵箱18M 曳引机电机曳引机83CCS 补偿链位置开关机房148SHEC000048VOICE SYNTHESIZER 语音报站轿顶19SHEC000036DC5V POWER SUPPLY DC5V 开关电源控制柜84RETURN 消防返回信号控制柜149MAIN OPB 主操纵箱轿厢20SHEC000037TRANSFORMER 控制变压器控制柜85X-RELAY 开门反平层信号控制柜150SUB OPB 副操纵箱轿厢21SHEC000038TNP Bd 电源&接口板控制柜86ATS 发电运行继电器监控室151CPI IND(IN CAR)轿内横显轿厢22DC24V POWER SUPPLY 群控开关电源DC24V 控制柜87AUTO-HAND SW 发电自动/手动运行开关监控室152OPBI Bd 操纵箱显示板操纵箱23POWER BUS BAR 电源接地排控制柜88EMP-HAND SW 自发电检修开关监控室153GOVERNOR TEST 无机房限速器测试控制柜24CONTROLR BUS BAR 控制信号接地排控制柜89EQS,EQSS,EQP 地震信号机房154LS Bd.称重装置板轿底25RB 抱闸保持电阻控制柜90EOR ELD 输入信号应急电源155POTENTIOMETER 称重装置传感器轿底26BK COIL 曳引机抱闸线圈曳引机91EOF ELD输出信号控制柜156SHEC000049RMS_DPRAM CPU BOARD 监控板控制柜27BKCT 制动器维持电压接触器控制柜92UP/DOWN SW(ON CAR)安装时手动上下运行开关轿顶157SHEC000050HIPD Bd 厅召唤板厅门28BKB 抱闸接触器控制柜93OP/CL SW(ON CAR)轿顶开/关门开关轿顶接线盒158DN BTN 下行召唤厅门29CPR1DC24V 熔断器控制柜94UP/DOWM BTN(ON CAR)轿顶检修上下行按钮轿顶接线盒159UP BTN 上行召唤厅门30CPR2AC220V 照明开关控制柜95ULA,DZ,DLA 平层传感器轿顶160CARD READER IC卡外呼31NFB3热检测电源开关机房96DUMMY SENSOR 不停层站传感器轿顶1611FC ~ NFC IC卡触点IC卡装置32THERMOSTAT 热检测装置机房97SAFETY EDGE 1/2安全触板开关轿厢162CAN REPEATER BD 通讯转接板井道33MACHINE ROOM FAN 机房风扇控制柜98ELEC. EYE 1/2光幕或光电开关轿厢163MIDDLE FLOOR 中间层井道34RECEPTACLE(IN PIT)底坑检修插座 AC220V 底坑99SHEC000043ROPE GRIPPER POWER 夹绳器电源（有齿）机房164LCD DISP BD 液晶显示器外呼35RECEPTACLE(IN C/P)控制柜检修插座 AV220V 控制柜100ROPE GRIPPER DEVICE 夹绳器装置（有齿）机房165SHEC0000513030% 载荷开关轿底36CCB-7 Bd 轿顶接线板轿顶接线盒101GOV2 SW 限速器开关机房1667070% 载荷开关轿底37SHEC000040BK SW 抱闸动作开关曳引机102SHEC000046CAR FAN 轿厢风扇轿顶167FULL 满载载荷开关轿底38TM BK E-STOP SW 曳引机急停曳引机103CAR LIGHT 轿厢照明轿顶168OVLD 超载载荷开关轿底39E-STOP SW(C/P)机房急停控制柜104LIGHT SW 轿厢照明开关操纵箱169ATTU 司机上行按钮操纵箱40GOV SW 限速器动作开关限速器105FAN S/W 轿厢风扇开关操纵箱170ATTD 司机下行按钮操纵箱41GRD SW 夹绳器动作开关夹绳器106INTERPHONE 电梯对讲系统三方/五方171MCC IC卡触点操纵箱42UFL 上极限开关井道107TR 36V 变压器控制柜172SHEC000052BN Bd 按钮板操纵箱43ULS 上限位开关井道108EMCY LIGHT 应急灯操纵箱173SHEC000055TOP FLOOR HALL LANTERN 顶层到站灯厅门44PLUL 上减速开关 60m/min 井道1093LITE 36V 底坑照明底坑174TOP FLOOR HALL CHIME 顶层到站钟厅门45PLUH 上减速开关 >60m/min 井道110LITE S/W 36V底坑照明开关底坑175BOT FLOOR HALL LANTERN 底层到站灯厅门46PLUM 上减速开关 150m/min 井道1115P CONCENT 36V 底坑插座底坑176BOT FLOOR HALL CHIME 底层到站钟厅门47GOV. TENSION SW 限速器涨紧轮开关底坑1122LITE 轿顶照明轿顶接线盒177SHEC000056HALL BUTTON 外呼按钮厅门48BUFFER SW 缓冲器开关底坑113LITE S/W 轿顶照明开关轿顶接线盒178HALL LANTERN 厅门到站灯厅门49PIT SW 底坑急停开关底坑1144P CONCENT 轿顶36V插座轿顶接线盒179HALL CHIME 到站钟厅门50DFL 下极限开关井道115EMEC CALL 对讲机呼叫按钮操纵箱180SHEC000134GH4 BOARD 无显示厅门到站灯板井道51DLS 下限位开关井道116INTERPHONE DISPLAY 对讲机正常显示操纵箱181SHEC000059OB SW 观光控制开关操纵箱52PLDL 下减速开关 60m/min 井道117EMEC DISPLAY 应急正常显示操纵箱182LVDP 称重装置轿顶53PLDH 下减速开关 >60m/min 井道118EMER. POWER SUPPLY 应急电源板轿顶接线盒183OPB IND 轿内竖显操纵箱54PLDM 下减速开关 150m/min 井道119VOICE ANNOUNCE SYSTEM 语音提示系统操纵箱184SHEC000061OB 观光控制继电器控制柜55SAFETY SW 安全钳开关轿厢120ALARM BUTTON 报警按钮底坑185NFB5观光灯电源开关控制柜56AUTO/HAND SW(IN CAR)轿厢自动/检修开关操纵箱121RECEPTACLE(ON CAR)AC220V 插座轿顶接线盒186OB LAMP 观光灯轿厢57BAL CHAIN SW 补偿链开关井道122T2接插件控制柜187SHEC000063GROUP I/O Bd.群控主板（主梯）控制柜58EXIT SW 安全窗开关轿顶123BGM VOICE 背景音乐装置轿顶188OPTICAL CABLE 群控光纤电缆机房59GATE1,2轿门锁轿门124SHEC000047DOOR INVERTER 门机变频器HIDC 200M/400M 轿顶189GIO Bd 群控板控制柜60CTOL 轿顶检修上行限制开关井道125OPEN LIMIT 开门限位轿门机190ACL AC电抗器控制柜61WLS 水位开关井道126CLOSE LIMIT 关门限位轿门机191ICC 初期充电回路接触器控制柜62E-STOP SW(ON CAR)轿顶急停开关轿顶127CAR J. BOX 轿顶接线箱轿顶192MCA 控制MC1线圈的继电器控制柜63E-STOP SW(IN CAR)轿厢急停开关操纵箱128DOOR POWER SW(ON CAR)轿顶门电源开关轿顶接线盒19364INTER LOCK 厅门锁厅门机129SHEC000082XFDZ 前门区继电器轿顶接线盒19465FR1 SW 一次消防开关操纵箱130XRDZ 后门区继电器轿顶接线盒195STVF7 电梯原理图代号说明SHE000445SHE000446Hyundai Elevator Co.,Ltd. Head office & Factory San136-1, Ami-ri,Bubal-eud,Ichon-shi,Kyonggi-do,Korea P.C ：467734 Tel ：82-31-644-5114 Fax ：82-2-745-4227 Seoul Office 1-83 Dongsoong-dong,Jongro-ku,Seoul,Korea P.C ：11050 Tel ：82-2-3670-0660Fax ：82-2-3672-8763/4 Shanghai Hyundai Elevator Mfg.Co.,Ltd. Head office & Factory No.182 Zhenxi (South)Liantang Town,Qinpu District, Shanghai,China P.C ：201716 Tel ：(021) 5981-3900 Fax ：(021) 5981-3903 Shanghai Office Room 505-507 5 fl..Yuanzhong Cientific Research Bldg., No.1905 Hongmei Road, Shanghai,China P.C ：200233 Tel ：(021) 6485-8600/7030 Fax ：(021) 6485-4953 Beijing Office Room#518,Gaolan Bldg.,No.32 Liangmaqiao Road Chaoyang District,Beijing,China P.C ：100004 Tel ：(010) 6464-3509Fax ：(010) 6464-3394 ELECTRICAL WIRING DIAGRAM (STVF7 & LXVF7 & SSVF7) Jun. 2013 Revision 12。
一文看懂电梯电气电路图！【电梯大叔】现在为电梯人创建了一个交流学习的平台，现有奥的斯、三菱、迅达、通力、日立、蒂森、东芝、富士达等电梯品牌微信交流群。
欢迎广大电梯技术爱好者的加入，本群禁止广告。
如有需要，请加小编微信号：181****8946，务必注明加群理由！电梯行业热文TOP101、从零开始学电梯维修技术（含下载）2、市场监管总局依法吊销3家电梯制造许可证！3年内不得再申请！3、市场监管总局：2019年6月1日起，电梯安装人员不需持操作证！4、男子被困电梯，当场爆头身亡，这样盲目自救等于自杀！5、今日不爱电梯明日会走楼梯6、什么破电梯，怎么天天坏！这话太愚蠢了！7、悲剧！小区停电人员被困电梯意外坠落身亡！8、你家小区电梯为什么经常坏？这就是原因！9、万一被困电梯里怎么办？每个人都该知道的电梯常识！10、电梯不坏才怪！30分钟里11辆电动车“坐”电梯电梯企业的管理者，你一定有这样的苦恼！1、维保人员在哪？在干什么？工作做的怎么样？2、修不好电梯，干好干坏一个样，物业和业主不满意！3、好师傅招不到，配件和保险没有好的购买渠道!4、如何实现企业信息化、办公移动化，降低人力和管理成本？5、如何提高维保质量与工作效率，规避风险，提升企业竞争力？不用苦恼，电梯大叔为你解决！一键知晓：保养、维修、年检实时上传：定位、考勤、签到在线管理：人员、资料、合同贴心服务：配件、保险、招聘全面提升：技术、服务、实力目前电梯大叔云平台软件已在全国十五万多台电梯中安装使用，平台服务已覆盖安徽、山东、广东、四川、福建、新疆等多个省区！全国统一服务热线：400-0616-112。

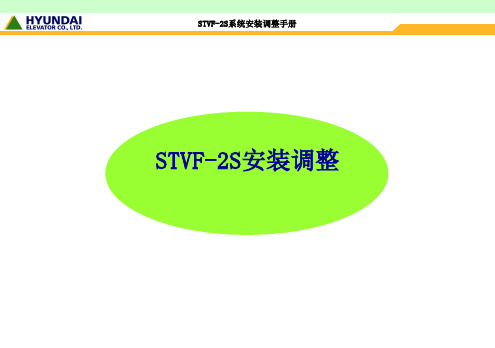

STVF-2S安装调整●试运行准备试运行步骤低速试运行高速试运行正常运行目的高速时运行前，为安全起见，电梯检修低速运行为了安装/零件交替/检查是否正常的进行而用眼或ANN确认.分类机房低速时运行(用ANN 确认), Car上部低速时运行(用眼确认)目的步骤场所EL按正常速度运行的同时用ANN确认EL是否正常POSI 测定→ 层高测定→ (最顶层/中间层/最低层确认呼叫)机房电梯机械安装到位，限速器，安全钳，限位开关等安全部件动作正常，门锁接通；电源输入线(R, S, T)和马达输出线(U, V, W)的连接正确，抱闸接线正常；井道内畅通，安全；编码器到PG卡的连接线必须牢靠，准确无误。
1.运行前，CP参数确认控制柜出厂时，会根据项目信息提供一份专门的参数表，现场调试人员只需确认参数表与电梯规格是否相符即可。
2.同步马达磁极角学习：我司采用静态自学习方法，只需确认电源输入线(R, S, T)和马达输出线(U, V, W)和编码器的连接正确后，在首次送电运行时，就开始自动学习，然后就可进行慢车运行。
3. 确认马达运行方向当发现马达运行方向错误时，变更CPM18参数Data '00' ←→'03'变更马达UV线序4.井道限位开关要求5.平层开关及插板开关间距插板深度开关接线6. 显示板安装1) STVF-2S系统所有显示板采用串行通讯方式。
2) 显示板DIP是用于设置通讯板楼层地址的拨动开关，设置地址是按照二进制编码方式的：任一开关向上拨为ON，记为0；向下拨为OFF，记为1。
开关1～6依次为最低位～最高位。
图1表示000010,换算十进制是2,表示楼层地址为2,用于绝对楼层第二层。
其余楼层依此类推，设定楼层时，请注意避免重复设定。
DIP开关设置地址之前要脱开电源；设定之后，必须重新投入电源。
显示板指示灯：RCV(绿灯): 收信正常时闪烁，没有收信时不亮。
7.起动力矩补偿-PTM7.1适用范围不使用正余弦编码器时，需使用PTM进行起动力矩补偿的。
电梯电气原理图电梯电气原理图一．概述不同的电梯，不论采用何种控制方式，总是按轿厢内指令，层站召唤信号要求，向上或向下起动，起行，减速，制动，停站。
电梯的控制主要是指对电梯原动机及开门机的起动，减速，停止，运行方向，指层显示，层站召唤，轿车内指令，安全保护等指令信号进行管理。
操纵是实行每个控制环节的方式和手段。
二．常规继电器控制的典型控制环节1.自动开关门的控制线路自动门机是安装于轿厢顶上，它在带动轿门启闭时，还需通过机械联动机构带动层门与轿门同步启闭。
为使电梯门在启闭过程中达到快，稳的要求，必须对自动门机系统进行速度调节。
当用小型直流伺服电机时，可用电阻串并联方法。
采用小型交流转矩电动机时，常用加涡流制动器的调速方法。
直流电机调速方法简单，低速时发热较少，交流门机在低速时电机发热厉害，对三相电机的堵转性能及绝缘要求均较高。
2. 轿内指令和层站召唤线路轿内操纵箱上对应每一层楼设一个带灯的按钮，也称指令按钮。
乘客入轿厢后按下要去的目的层站按钮，按钮灯便亮，即轿内指令登记，运行到目的层站后，该指令被消除，按钮灯熄灭。
电梯的层站召唤信号是通过各个楼层门口旁的按钮来实现的。
信号控制或集选控制的电梯，除顶层只有下呼按钮，底层只有上呼按钮外，其余每层都有上下召唤按钮。
3.电梯的选层定向控制方法常用的机种如下；手柄开关定向井道分层转换开关定向井道永磁开关与继电器组成的逻辑电路定向机械选层器定向双稳态磁开关和电子数字电路定向电子脉冲式选层装置定向4.电梯的定向，选层线路电梯的方向控制就是根据电梯轿厢内乘客的目的层站指令和各层楼召唤信号与电梯所处层楼位置信号进行比较，凡是在电梯位置信号上方的轿厢内指令和层站召唤信号，令电梯定上行，反之定下行。
方向控制环节必须注意以下几点：轿内召唤指令优先于各层楼召唤指令而定向。
电梯要保持最远层楼乘客召唤信号的方向运行在司机操纵时，当电梯尚未启动运行的情况下，应让司机有强行改变电梯运行方向的可能性在检修状态下，电梯的方向控制由检修人员直接持续揿按轿内操纵箱上或轿厢顶上的方向按钮，电梯才能运行，而当松开方向按钮，电梯即停止。
ELECTRICAL WIRING DIAGRAM:PROJ.NO:MODEL:S T V F7&L X V F7&S S V F7&L X V F7RPOWER:CAR NO:CONTROL:FLOOR /STOP:序号图 号代 号代 号 说 明部 位序号图 号代 号代 号 说 明部 位序号图 号代 号代 号 说 明部 位1SHEC000033NFB1三相空气断路器控制柜6629安全回路继电器控制柜131FDZ_SENSOR 前门门区传感器轿顶2SHEC000034NFB2二相空气断路器控制柜67OL BUZZER 超载蜂鸣器操纵箱132RDZ_SENSOR 后门门区传感器轿顶3SHEC000035NPR 错断相保护继电器控制柜68FIRE RETURN SW 消防返回开关基站133TB7接线端子轿顶接线盒4SURGE PROTECTOR 浪涌保护装置控制柜69PARKING SW 锁梯开关基站134SHEC000083PWR SW 电源开关操纵箱5INVERTER 变频器控制柜70HALL CHIME Bd.到站钟操纵箱135ATT SW 司机开关操纵箱6MC1主电源输入接触器控制柜71OPB-340 Bd 操纵箱板操纵箱136PASS 直驶按钮操纵箱7MC2输出接触器控制柜7240轿门锁接触器控制柜137MOVE MOVE运行开关操纵箱8P/G 曳引机编码器曳引机7341厅门锁接触器控制柜138EACH 层层停开关操纵箱9FERRITE CORE 铁氧体环控制柜74HSEC000086LOAD S/W IN MACHINE ROOM 机房超载开关机房139EVN SW 双层运行开关操纵箱10BRAKING RESISTOR 制动电阻控制柜75MFULL 满载开关机房140ODD SW 单层运行开关操纵箱11MOTOR THERMAL 马达热敏保护曳引机马达76MOVLD 超载开关机房141DCS SW 门控制开关操纵箱12MCU Bd 控制主板控制柜77HOME INDICATOR 室内显示器机房142FDOB 前门开门按钮前门操纵箱13PIO Bd 输入/输出信号板控制柜78IO_EXT BD 通讯扩张板控制柜143FDCB 前门关门按钮前门操纵箱14TNP Bd 电源&接口板控制柜79GROUP CUT 群控分离开关操纵箱144(1~n)CL 召唤按钮灯操纵箱15ELD 应急平层装置机房80VIP S/W 贵宾功能开关控制柜145(1~n)CB 召唤按钮信号操纵箱16NOISE FILTER 滤波器控制柜81BMS 楼宇监控控制柜146RDOB 后门开门按钮后门操纵箱17MOTOR CHOKE 交流电抗器控制柜82SHEC000042MT 马达热敏继电器马达147RDCB 后门关门按钮后门操纵箱18M 曳引机电机曳引机83CCS 补偿链位置开关机房148SHEC000048VOICE SYNTHESIZER 语音报站轿顶19SHEC000036DC5V POWER SUPPLY DC5V 开关电源控制柜84RETURN 消防返回信号控制柜149MAIN OPB 主操纵箱轿厢20SHEC000037TRANSFORMER 控制变压器控制柜85X-RELAY 开门反平层信号控制柜150SUB OPB 副操纵箱轿厢21SHEC000038TNP Bd 电源&接口板控制柜86ATS 发电运行继电器监控室151CPI IND(IN CAR)轿内横显轿厢22DC24V POWER SUPPLY 群控开关电源DC24V 控制柜87AUTO-HAND SW 发电自动/手动运行开关监控室152OPBI Bd 操纵箱显示板操纵箱23POWER BUS BAR 电源接地排控制柜88EMP-HAND SW 自发电检修开关监控室153GOVERNOR TEST 无机房限速器测试控制柜24CONTROLR BUS BAR 控制信号接地排控制柜89EQS,EQSS,EQP 地震信号机房154LS Bd.称重装置板轿底25RB 抱闸保持电阻控制柜90EOR ELD 输入信号应急电源155POTENTIOMETER 称重装置传感器轿底26BK COIL 曳引机抱闸线圈曳引机91EOF ELD输出信号控制柜156SHEC000049RMS_DPRAM CPU BOARD 监控板控制柜27BKCT 制动器维持电压接触器控制柜92UP/DOWN SW(ON CAR)安装时手动上下运行开关轿顶157SHEC000050HIPD Bd 厅召唤板厅门28BKB 抱闸接触器控制柜93OP/CL SW(ON CAR)轿顶开/关门开关轿顶接线盒158DN BTN 下行召唤厅门29CPR1DC24V 熔断器控制柜94UP/DOWM BTN(ON CAR)轿顶检修上下行按钮轿顶接线盒159UP BTN 上行召唤厅门30CPR2AC220V 照明开关控制柜95ULA,DZ,DLA 平层传感器轿顶160CARD READER IC卡外呼31NFB3热检测电源开关机房96DUMMY SENSOR 不停层站传感器轿顶1611FC ~ NFC IC卡触点IC卡装置32THERMOSTAT 热检测装置机房97SAFETY EDGE 1/2安全触板开关轿厢162CAN REPEATER BD 通讯转接板井道33MACHINE ROOM FAN 机房风扇控制柜98ELEC. EYE 1/2光幕或光电开关轿厢163MIDDLE FLOOR 中间层井道34RECEPTACLE(IN PIT)底坑检修插座 AC220V 底坑99SHEC000043ROPE GRIPPER POWER 夹绳器电源（有齿）机房164LCD DISP BD 液晶显示器外呼35RECEPTACLE(IN C/P)控制柜检修插座 AV220V 控制柜100ROPE GRIPPER DEVICE 夹绳器装置（有齿）机房165SHEC0000513030% 载荷开关轿底36CCB-7 Bd 轿顶接线板轿顶接线盒101GOV2 SW 限速器开关机房1667070% 载荷开关轿底37SHEC000040BK SW 抱闸动作开关曳引机102SHEC000046CAR FAN 轿厢风扇轿顶167FULL 满载载荷开关轿底38TM BK E-STOP SW 曳引机急停曳引机103CAR LIGHT 轿厢照明轿顶168OVLD 超载载荷开关轿底39E-STOP SW(C/P)机房急停控制柜104LIGHT SW 轿厢照明开关操纵箱169ATTU 司机上行按钮操纵箱40GOV SW 限速器动作开关限速器105FAN S/W 轿厢风扇开关操纵箱170ATTD 司机下行按钮操纵箱41GRD SW 夹绳器动作开关夹绳器106INTERPHONE 电梯对讲系统三方/五方171MCC IC卡触点操纵箱42UFL 上极限开关井道107TR 36V 变压器控制柜172SHEC000052BN Bd 按钮板操纵箱43ULS 上限位开关井道108EMCY LIGHT 应急灯操纵箱173SHEC000055TOP FLOOR HALL LANTERN 顶层到站灯厅门44PLUL 上减速开关 60m/min 井道1093LITE 36V 底坑照明底坑174TOP FLOOR HALL CHIME 顶层到站钟厅门45PLUH 上减速开关 >60m/min 井道110LITE S/W 36V底坑照明开关底坑175BOT FLOOR HALL LANTERN 底层到站灯厅门46PLUM 上减速开关 150m/min 井道1115P CONCENT 36V 底坑插座底坑176BOT FLOOR HALL CHIME 底层到站钟厅门47GOV. TENSION SW 限速器涨紧轮开关底坑1122LITE 轿顶照明轿顶接线盒177SHEC000056HALL BUTTON 外呼按钮厅门48BUFFER SW 缓冲器开关底坑113LITE S/W 轿顶照明开关轿顶接线盒178HALL LANTERN 厅门到站灯厅门49PIT SW 底坑急停开关底坑1144P CONCENT 轿顶36V插座轿顶接线盒179HALL CHIME 到站钟厅门50DFL 下极限开关井道115EMEC CALL 对讲机呼叫按钮操纵箱180SHEC000134GH4 BOARD 无显示厅门到站灯板井道51DLS 下限位开关井道116INTERPHONE DISPLAY 对讲机正常显示操纵箱181SHEC000059OB SW 观光控制开关操纵箱52PLDL 下减速开关 60m/min 井道117EMEC DISPLAY 应急正常显示操纵箱182LVDP 称重装置轿顶53PLDH 下减速开关 >60m/min 井道118EMER. POWER SUPPLY 应急电源板轿顶接线盒183OPB IND 轿内竖显操纵箱54PLDM 下减速开关 150m/min 井道119VOICE ANNOUNCE SYSTEM 语音提示系统操纵箱184SHEC000061OB 观光控制继电器控制柜55SAFETY SW 安全钳开关轿厢120ALARM BUTTON 报警按钮底坑185NFB5观光灯电源开关控制柜56AUTO/HAND SW(IN CAR)轿厢自动/检修开关操纵箱121RECEPTACLE(ON CAR)AC220V 插座轿顶接线盒186OB LAMP 观光灯轿厢57BAL CHAIN SW 补偿链开关井道122T2接插件控制柜187SHEC000063GROUP I/O Bd.群控主板（主梯）控制柜58EXIT SW 安全窗开关轿顶123BGM VOICE 背景音乐装置轿顶188OPTICAL CABLE 群控光纤电缆机房59GATE1,2轿门锁轿门124SHEC000047DOOR INVERTER 门机变频器HIDC 200M/400M 轿顶189GIO Bd 群控板控制柜60CTOL 轿顶检修上行限制开关井道125OPEN LIMIT 开门限位轿门机190ACL AC电抗器控制柜61WLS 水位开关井道126CLOSE LIMIT 关门限位轿门机191ICC 初期充电回路接触器控制柜62E-STOP SW(ON CAR)轿顶急停开关轿顶127CAR J. BOX 轿顶接线箱轿顶192MCA 控制MC1线圈的继电器控制柜63E-STOP SW(IN CAR)轿厢急停开关操纵箱128DOOR POWER SW(ON CAR)轿顶门电源开关轿顶接线盒19364INTER LOCK 厅门锁厅门机129SHEC000082XFDZ 前门区继电器轿顶接线盒19465FR1 SW 一次消防开关操纵箱130XRDZ 后门区继电器轿顶接线盒195STVF7 电梯原理图代号说明SHE000445SHE000446Hyundai Elevator Co.,Ltd. Head office & Factory San136-1, Ami-ri,Bubal-eud,Ichon-shi,Kyonggi-do,Korea P.C ：467734 Tel ：82-31-644-5114 Fax ：82-2-745-4227 Seoul Office 1-83 Dongsoong-dong,Jongro-ku,Seoul,Korea P.C ：11050 Tel ：82-2-3670-0660Fax ：82-2-3672-8763/4 Shanghai Hyundai Elevator Mfg.Co.,Ltd. Head office & Factory No.182 Zhenxi (South)Liantang Town,Qinpu District, Shanghai,China P.C ：201716 Tel ：(021) 5981-3900 Fax ：(021) 5981-3903 Shanghai Office Room 505-507 5 fl..Yuanzhong Cientific Research Bldg., No.1905 Hongmei Road, Shanghai,China P.C ：200233 Tel ：(021) 6485-8600/7030 Fax ：(021) 6485-4953 Beijing Office Room#518,Gaolan Bldg.,No.32 Liangmaqiao Road Chaoyang District,Beijing,China P.C ：100004 Tel ：(010) 6464-3509Fax ：(010) 6464-3394 ELECTRICAL WIRING DIAGRAM (STVF7 & LXVF7 & SSVF7) Jun. 2013 Revision 12。
