电梯基本原理(电气)

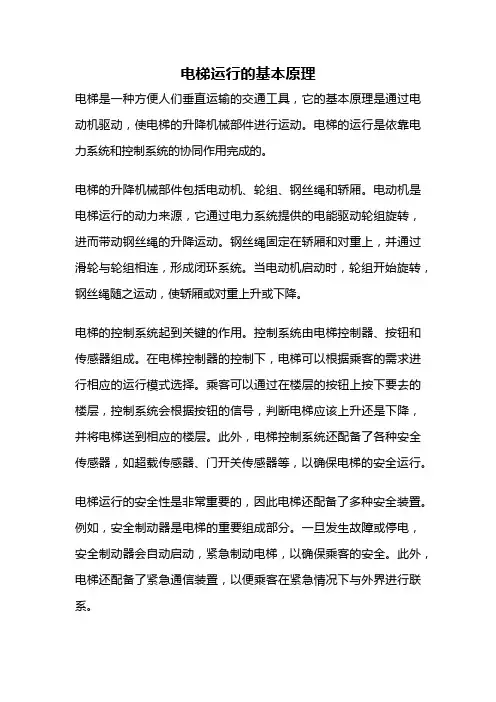

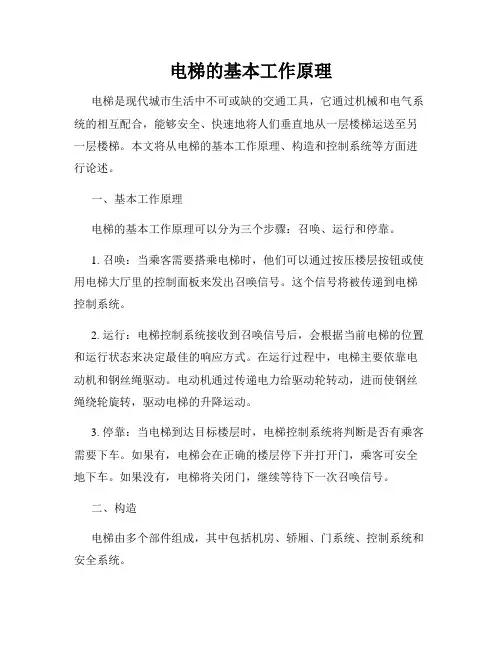

电梯运行的基本原理电梯是一种方便人们垂直运输的交通工具，它的基本原理是通过电动机驱动，使电梯的升降机械部件进行运动。

电梯的运行是依靠电力系统和控制系统的协同作用完成的。

电梯的升降机械部件包括电动机、轮组、钢丝绳和轿厢。

电动机是电梯运行的动力来源，它通过电力系统提供的电能驱动轮组旋转，进而带动钢丝绳的升降运动。

钢丝绳固定在轿厢和对重上，并通过滑轮与轮组相连，形成闭环系统。

当电动机启动时，轮组开始旋转，钢丝绳随之运动，使轿厢或对重上升或下降。

电梯的控制系统起到关键的作用。

控制系统由电梯控制器、按钮和传感器组成。

在电梯控制器的控制下，电梯可以根据乘客的需求进行相应的运行模式选择。

乘客可以通过在楼层的按钮上按下要去的楼层，控制系统会根据按钮的信号，判断电梯应该上升还是下降，并将电梯送到相应的楼层。

此外，电梯控制系统还配备了各种安全传感器，如超载传感器、门开关传感器等，以确保电梯的安全运行。

电梯运行的安全性是非常重要的，因此电梯还配备了多种安全装置。

例如，安全制动器是电梯的重要组成部分。

一旦发生故障或停电，安全制动器会自动启动，紧急制动电梯，以确保乘客的安全。

此外，电梯还配备了紧急通信装置，以便乘客在紧急情况下与外界进行联系。

在电梯的运行过程中，还要考虑到电能的使用效率。

为了降低能源消耗，电梯通常采用变频调速技术。

变频调速技术可以根据电梯的载荷情况和需求量，调整电动机的转速，以达到节能的目的。

除了基本原理外，电梯还有一些特殊功能。

例如，电梯通常配备有防止异常开门功能，可以避免乘客在运行过程中误触开门按钮。

另外，电梯还有过载保护功能，当电梯超过额定载荷时，会自动停止运行，以保护乘客和电梯的安全。

电梯的基本原理是通过电动机驱动，使升降机械部件进行运动。

电梯的运行依靠电力系统和控制系统的协同作用。

电梯不仅具备基本的运输功能，还具备多种安全装置和特殊功能，以确保乘客的安全和舒适。

电梯的运行原理和功能的设计都体现了现代科技的应用和人们对舒适、安全的需求。

电梯工作原理引言概述：电梯作为现代城市生活中不可或者缺的交通工具，其工作原理对于我们了解电梯的运行机制至关重要。

本文将从电梯的基本原理出发，详细介绍电梯的工作原理。

一、电梯的基本组成部份1.1 电梯的驱动系统电梯的驱动系统主要由电动机、减速器和传动装置组成。

电动机提供动力，通过减速器将电动机的转速降低，并将转动力传递给传动装置，使电梯能够垂直运行。

1.2 电梯的控制系统电梯的控制系统主要由控制器、按钮和传感器组成。

控制器负责接收和处理乘客的指令，并控制电梯的运行。

按钮用于乘客选择楼层，传感器用于检测电梯的位置和负载情况。

1.3 电梯的安全系统电梯的安全系统主要包括紧急住手装置、限速器和安全门。

紧急住手装置在发生紧急情况时即将住手电梯的运行。

限速器能够监测电梯的速度，一旦速度超过设定值，即刻触发制动装置。

安全门则用于保护乘客在进出电梯时的安全。

二、电梯的运行原理2.1 电梯的起动过程当乘客按下按钮选择楼层后，控制器接收到指令后，电梯的驱动系统开始工作。

电动机通过传动装置将动力传递给电梯的升降机构，使之开始运行。

2.2 电梯的平稳运行电梯在运行过程中，控制器通过传感器不断监测电梯的位置和负载情况，以便做出相应的调整。

电梯的驱动系统会根据控制器的指令，调整电动机的转速和方向，以保持电梯的平稳运行。

2.3 电梯的住手过程当电梯到达乘客选择的楼层时，控制器接收到信号后，电梯的驱动系统会逐渐减速，并最终住手在目标楼层。

同时，安全门会打开，乘客可以安全地进出电梯。

三、电梯的安全保护机制3.1 紧急住手装置的作用紧急住手装置是电梯的一项重要安全装置，它能够在发生紧急情况时即将住手电梯的运行，保护乘客的生命安全。

3.2 限速器的作用限速器是电梯的另一项重要安全装置，它能够监测电梯的速度，一旦速度超过设定值，即刻触发制动装置，确保电梯的运行速度始终在安全范围内。

3.3 安全门的作用安全门是电梯的出入口，它能够保护乘客在进出电梯时的安全。

图文解说电梯电气原理知识电梯门锁、检修、抱闸线圈、运行继电器回路1、原理图2、原理说明门锁JMS：在每道厅门和轿门上都设有门电气联锁触点，只有当全部门关闭好后，所有门电气联锁联点闭合，门锁继电器JMS吸合，电梯才能运行。

检修JM：在轿内和轿内都装有检修开关，检修开关拨至检修位时，检修继电器JM吸合，电梯处于检修状态。

抱闸线圈：DZZ在下列四种状态下，抱闸线圈得电，制动器打开：（1）快车上行，即S↑、K↑。

（2）快车下行，即X↑，K↑。

（3）慢车上行，即S↑，M↑。

（4）慢车下行，即X↑、M↑。

电梯开始运行时，因为1A、2A仍未吸合，它们的常闭触点把RZ1短路，所以DZZ得以110V直流电压，电梯启动后经过一段时间延时，1A吸合，使电阻RZ1串联到DZZ线圈中，DZZ两端电压下降至70V左右，称为维持电压。

电容C8的作用是为了DZZ从110V电压降至维持电压时有一个过渡的过程，防止DZZ电压的瞬变而引起误动作。

电阻RZ2构成DZZ的放电回路。

为了防止电梯从快车K转换到慢车M时，DZZ有一个断电的瞬间，所以放入JK延时继电器，从而保证了制动器不会发生两次动作。

运行继电器JYT：当电梯上行接触器S或下行接触器X吸合时，运行继电器JYT吸合，表示电梯在运行之中。

加速与减速延时继电器1、原理图2、原理说明：当司机按下方向按钮启动关门时，通过JYT、1JQ，使J1SA吸合，则时通过R1SA给电容C1SA充电，当电梯开始运行时，JYT↓，J1SA并未立即释放，C1SA通过R1SA对J1SA放电，使J1SA仍吸合一段时间，所以J1SA是延时释放继电器。

当J1SA释放时，一级加速接触器1A吸合，电梯经过降压启动到一级加速后进入稳速快车状态（参看运行回路）。

电梯在快车运行状态时，J2SA、J3SA、J4SA都处于吸合状态，一旦转入慢车，M↑→J2SA延时释放→2A↑→J3SA延时释放→3A↑→J4SA延时释放→4A↑，形成1级、2级、3级减速。

电梯电气原理讲解电梯是现代社会中常见的交通工具，它通过电力驱动实现楼层之间的垂直和水平运输。

电梯的电气原理是其正常运行的基础，本文将详细介绍电梯电气原理的相关知识，帮助读者更好地理解电梯的工作原理。

一、电梯电气系统概述电梯的电气系统主要由控制系统和驱动系统两部分组成。

控制系统包括电梯操作盘、电梯按钮板、电梯主控制器等设备，其功能是接收乘客的指令并将其转换为电信号传给驱动系统。

驱动系统则包括电动机、减速器、刹车器等设备，其作用是通过变换电能为机械能，驱动电梯的运行。

二、电梯控制系统1. 电梯操作盘电梯操作盘位于电梯内部，通常包括楼层选择按钮、开门按钮、关门按钮等。

乘客通过操作盘选择所需楼层或进行的其他操作，操作盘将其输入转化为电信号传给电梯主控制器。

2. 电梯按钮板电梯按钮板位于每层楼的电梯门旁，用于乘客选择需要前往的楼层。

当乘客按下按钮后，按钮板将信号传给电梯主控制器，由主控制器进行相应的处理。

3. 电梯主控制器电梯主控制器是电梯控制系统的核心设备，负责接收并处理来自操作盘、按钮板等的指令。

主控制器根据指令执行相应的控制策略，控制电梯的运行。

三、电梯驱动系统1. 电动机电梯电动机是电梯驱动系统的重要组成部分，它通过电能转化为机械能，驱动电梯的运行。

常见的电动机有交流电动机和直流电动机，根据电梯的不同要求选择不同类型的电动机。

2. 减速器电梯减速器主要用于减慢电动机的转速，提高电梯的运行平稳性和安全性。

减速器一般包括齿轮和齿轮箱，用于降低电动机的转速并提供足够的输出扭矩。

3. 刹车器电梯刹车器主要用于在停止或紧急情况下制动电梯，确保乘客的安全。

常见的电梯刹车器有机械制动器和电磁制动器两种。

四、电梯电气原理的工作流程电梯电气原理的工作过程可以简单概括为：1. 接收指令：乘客通过电梯操作盘或楼层按钮板选择所需楼层或进行其他操作。

2. 信号传输：操作盘或按钮板将指令转化为电信号，通过导线传给电梯主控制器。

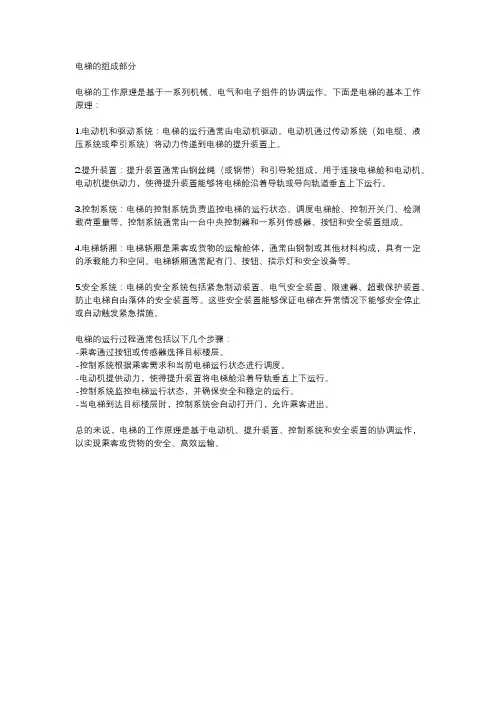

电梯的组成部分
电梯的工作原理是基于一系列机械、电气和电子组件的协调运作。

下面是电梯的基本工作原理：
1.电动机和驱动系统：电梯的运行通常由电动机驱动。

电动机通过传动系统（如电缆、液压系统或牵引系统）将动力传递到电梯的提升装置上。

2.提升装置：提升装置通常由钢丝绳（或钢带）和引导轮组成，用于连接电梯舱和电动机。

电动机提供动力，使得提升装置能够将电梯舱沿着导轨或导向轨道垂直上下运行。

3.控制系统：电梯的控制系统负责监控电梯的运行状态、调度电梯舱、控制开关门、检测载荷重量等。

控制系统通常由一台中央控制器和一系列传感器、按钮和安全装置组成。

4.电梯轿厢：电梯轿厢是乘客或货物的运输舱体，通常由钢制或其他材料构成，具有一定的承载能力和空间。

电梯轿厢通常配有门、按钮、指示灯和安全设备等。

5.安全系统：电梯的安全系统包括紧急制动装置、电气安全装置、限速器、超载保护装置、防止电梯自由落体的安全装置等。

这些安全装置能够保证电梯在异常情况下能够安全停止或自动触发紧急措施。

电梯的运行过程通常包括以下几个步骤：
-乘客通过按钮或传感器选择目标楼层。

-控制系统根据乘客需求和当前电梯运行状态进行调度。

-电动机提供动力，使得提升装置将电梯舱沿着导轨垂直上下运行。

-控制系统监控电梯运行状态，并确保安全和稳定的运行。

-当电梯到达目标楼层时，控制系统会自动打开门，允许乘客进出。

总的来说，电梯的工作原理是基于电动机、提升装置、控制系统和安全装置的协调运作，以实现乘客或货物的安全、高效运输。

电梯工作原理及结构图一、引言电梯作为现代城市交通的重要组成部分，为人们提供了便捷和高效的垂直交通方式。

了解电梯的工作原理和结构图对于维修、保养和安全使用电梯具有重要意义。

本文将详细介绍电梯的工作原理及其结构图。

二、电梯工作原理1. 基本原理电梯的基本原理是利用电动机驱动电梯的升降运动。

电梯由电动机、传动装置、控制系统和安全装置组成。

电动机通过传动装置带动钢丝绳或液压缸运动，从而实现电梯的上下运动。

2. 电动机类型电梯常用的电动机类型包括交流电动机和直流电动机。

交流电动机通常采用异步电动机，其结构简单、可靠性高；直流电动机则具有调速范围广、启动力矩大等优点。

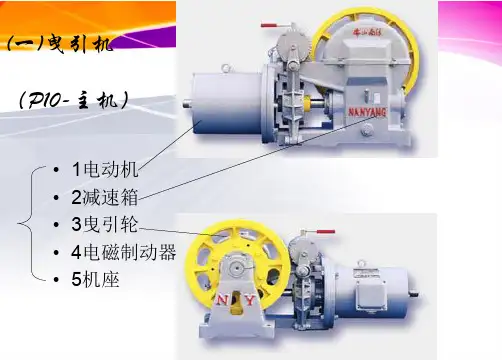

3. 传动装置电梯的传动装置通常包括电动机、减速器、曳引轮和钢丝绳。

电动机通过减速器带动曳引轮转动，钢丝绳则连接在曳引轮上，通过绕在轮上的钢丝绳的卷绕和放出实现电梯的上下运动。

4. 控制系统电梯的控制系统负责控制电梯的运行和停靠。

控制系统通常包括控制柜、电气元件、传感器和编码器等。

通过监测电梯的位置和运行状态，控制系统可以实现电梯的精确停靠和调度。

5. 安全装置为了保证电梯的安全运行，电梯还配备了多种安全装置。

常见的安全装置包括限速器、安全钳、紧急制动器和电气安全装置等。

这些安全装置可以在电梯超速、钢丝绳断裂或其他紧急情况下，及时停止电梯的运行，保护乘客的生命安全。

三、电梯结构图为了更好地理解电梯的结构和工作原理，下面是一份典型的电梯结构图。

1. 电梯机房电梯机房是电梯的核心部分，通常位于建筑物的顶层或底层。

机房内安装有电动机、减速器、控制柜等设备。

2. 曳引轮和钢丝绳曳引轮是电梯的关键部件，通过电动机的驱动带动曳引轮转动。

钢丝绳则连接在曳引轮上，通过卷绕和放出实现电梯的上下运动。

3. 导轨和导轨架导轨和导轨架是电梯的支撑结构，用于引导电梯的运动。

导轨通常固定在建筑物的井道内，导轨架则连接在电梯的底部。

4. 井道和门套井道是电梯运动的空间，通常位于建筑物的垂直轴线上。
