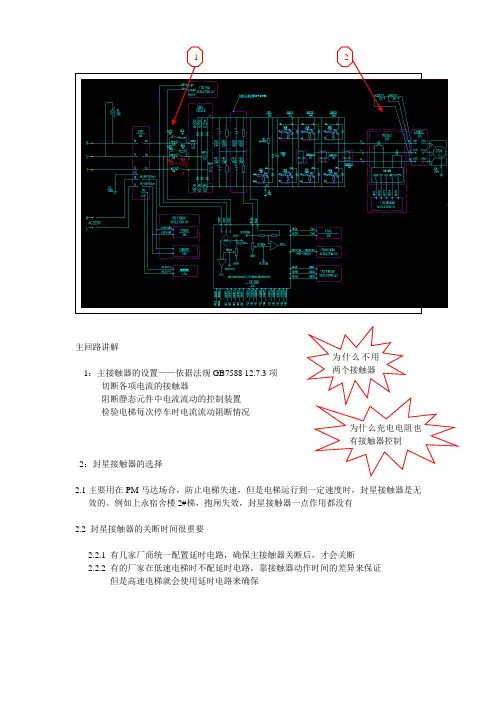

主回路讲解1：主接触器的设置——依据法规GB7588 12.7.3项切断各项电流的接触器阻断静态元件中电流流动的控制装置检验电梯每次停车时电流流动阻断情况2：封星接触器的选择2.1主要用在PM 马达场合，防止电梯失速，但是电梯运行到一定速度时，封星接触器是无效的。
例如上永宿舍楼2#梯，抱闸失效，封星接触器一点作用都没有2.2 封星接触器的关断时间很重要2.2.1 有几家厂商统一配置延时电路，确保主接触器关断后，才会关断2.2.2 有的厂家在低速电梯时不配延时电路，靠接触器动作时间的差异来保证 但是高速电梯就会使用延时电路来确保1 2为什么不用两个接触器 为什么充电电阻也有接触器控制1永大电源回路1：变压器+整流桥产生DC24V,DC48V,DC90V.AC110V,2: MPU电源采用开关电源（DC5V,DC15V）3：为什么开关电源的输入侧要从变压器取电？为什么风扇、照明要单独的输入AC220V法规明确规定：控制和照明、风扇的电源要绝对分开。
一体机电源分布1：基本上控制系统电源分为两类AC110V（TRANS直接提供）DC24V （开关电源提供）系统大为简化2 11：安全回路——包含整梯所有的安全开关（极限开关、限速器、安全钳、急停开关、缓冲器开关，侦测点均为双重入力CHECK）2：紧急电动——主要用于无机房，紧急情况下，允许短接除急停意外的安全开关1门锁回路——厅门、轿门串接在一起1：注意此处为预开门、再平层回路——预开门、再平层都要在电梯开门的情况下运行，所以此时需要短接门锁，以保证电梯能运行一体机安全回路注意：所有的安全开关与厅门、轿门串接在一起，且为AC110V 1：结构简单2：为什么厅门放在前面、轿门放在后面？主要是考虑门锁短接的安全隐患接触器的控制相对而言比较简单，基本上几个原则1：一个接触器的ON/OFF不是由一个简单的条件满足即可，硬件回路，软件处理都是必不可少条件2：安全回路作用在所有的接触器控制上一体机外围I/O分布，这里着重讲一下井道开关的设置井道开关为极限开关——串接在安全回路内限位开关——电梯运行的范围，I/O侦测减速开关——终端强迫减速装置60M/MIN 2个（上、下各1个）90~150M/MIN 4个（上、下各2个）240M/MIN 10个（上、下各5个）。
