视觉检测系统资料

视觉检测系统实施方案一、背景。

随着科技的不断发展，视觉检测系统在各个领域的应用越来越广泛，包括工业制造、智能交通、医疗诊断等等。

视觉检测系统通过图像识别和处理技术，可以实现对目标的自动检测、识别和测量，大大提高了生产效率和产品质量。

因此，对于企业来说，引入视觉检测系统已经成为提升竞争力的重要手段之一。

二、系统设计。

1. 系统架构。

视觉检测系统主要包括图像采集、图像处理、目标识别和结果输出四个部分。

其中，图像采集模块负责获取待检测物体的图像信息，图像处理模块对采集到的图像进行预处理和特征提取，目标识别模块通过算法识别目标并进行测量分析，最终将结果输出到显示器或其他设备上。

2. 硬件设备。

在实施视觉检测系统时，需要选择适合的硬件设备，包括高清工业相机、光源、镜头、图像处理器等。

其中，高清工业相机是核心设备，负责图像的采集和传输，而光源和镜头则对图像的质量起着至关重要的作用。

3. 软件平台。

针对不同的应用场景，可以选择不同的软件平台来实现视觉检测系统。

常见的软件平台包括OpenCV、Matlab、LabVIEW等，它们提供了丰富的图像处理和分析工具，可以帮助用户快速实现视觉检测系统的开发和部署。

三、系统实施。

1. 系统集成。

在实施视觉检测系统时，需要对硬件设备和软件平台进行集成，确保它们能够协同工作。

首先，需要根据实际需求选择合适的硬件设备，并进行安装和调试；其次，根据系统设计要求，选择合适的软件平台，并进行开发和测试；最后，将硬件设备和软件平台进行整合，搭建起完整的视觉检测系统。

2. 算法优化。

视觉检测系统的核心在于目标识别和测量分析的算法。

在实施过程中，需要对算法进行优化，以提高系统的性能和稳定性。

通过对图像处理和特征提取算法的优化，可以提高系统对目标的识别精度和速度；通过对目标识别和测量分析算法的优化，可以提高系统对目标的测量精度和稳定性。

3. 系统调试。

在实施视觉检测系统后，需要对系统进行调试和优化，以确保系统能够正常工作。

视觉检测原理
视觉检测原理是通过计算机视觉技术，对图像或视频进行分析和理解，从而实现目标物体的识别、分类和定位。

视觉检测系统通常包括图像获取、图像预处理、特征提取与描述、目标检测与识别、目标跟踪等组成部分。

在图像获取阶段，视觉检测系统通过相机等设备采集图像或视频。

而图像预处理阶段则对获取到的图像进行各种滤波、增强、降噪等操作，以提高后续处理的效果。

特征提取与描述阶段是将图像中的目标物体表示为计算机可识别的形式。

常用的特征包括形状、颜色、纹理和边缘等。

通过提取目标物体的特征并进行合适的描述，可以在后续的目标检测和识别过程中提供有效的信息。

目标检测与识别阶段是视觉检测系统的核心部分，主要通过使用机器学习、深度学习等算法来实现。

在目标检测中，系统将识别出图像中存在的目标物体，并给出它们的位置和边界框；在目标识别中，系统在目标物体检测的基础上，进一步进行物体的分类和标注。

目标跟踪阶段是对目标物体进行实时追踪，以保持目标在连续帧中的位置和状态的一致性。

通过使用各种跟踪算法，可实现目标的持续追踪，适用于视频监控、自动驾驶等场景。

综上所述，视觉检测原理是一种通过图像分析和理解来实现目
标物体检测、识别和跟踪的技术。

它在许多领域中得到广泛应用，为人们提供了更加智能化、高效化的解决方案。

机器视觉检测系统现代工业自动化生产中涉及到各种各样的检验、生产监视和零件识别应用，如汽车零配件批量加工的尺寸检查和自动装配的完整性检查、电子装配线的元件自动定位、IC上的字符识别等。

通常这种带有高度重复性和智能性的工作是由肉眼来完成的，但在某些特殊情况下，如对微小尺寸的精确快速测量、形状匹配以及颜色辨识等，依靠肉眼根本无法连续稳定地进行，其它物理量传感器也难以胜任。

人们开始考虑用CCD照相机抓取图像后送入计算机或专用的图像处理模块，通过数字化处理，根据像素分布和亮度、颜色等信息来进行尺寸、形状、颜色等的判别。

这种方法是把计算机处理的快速性、可重复性与肉眼视觉的高度智能化和抽象能力相结合，由此产生了机器视觉检测技术的概念。

视觉检测技术是建立在计算机视觉研究基础上的一门新兴测试技术。

与计算机视觉研究的视觉模式识别、视觉理解等内容不同，视觉检测技术重点研究的是物体的几何尺寸及物体的位置测量，如轿车白车身三维尺寸的测量、模具等三维面形的快速测量、大型工件同轴度测量以及共面性测量等，它可以广泛应用于在线测量、逆向工程等主动、实时测量过程。

视觉检测技术在国外发展很快，早在20世纪80年代，美国国家标准局就曾预计未来90％的检测任务将由视觉检测系统来完成。

因此仅在80年代，美国就有100多家公司跻身于视觉检测系统的经营市场，可见视觉检测系统确实很有发展前途。

在近几届北京国际机床展览会上已经见到国外企业展出的应用视觉检测技术研制的先进仪器，如流动式光学三坐标测量机、高速高精度数字化扫描系统、非接触式光学三坐标测量机等。

2.机器视觉检测系统构成、分类及工作原理2.1 系统构成与工作原理(1)系统构成典型的视觉系统一般包括光源、镜头、CCD照相机、图像处理单元(或图像采集卡)、图像处理软件、监视器、通讯／输入输出单元等。

(2)工作原理视觉系统的输出并非图像视频信号，而是经过运算处理之后的检测结果(如尺寸数据)。

通常，机器视觉检测就是用机器代替肉眼来做测量和判断。

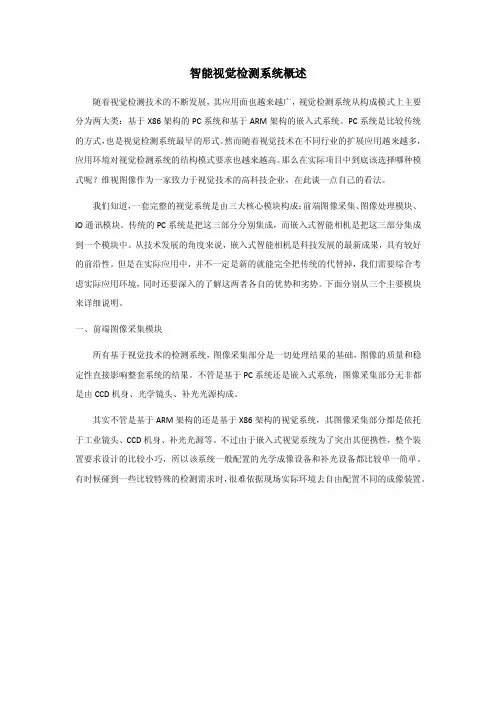

智能视觉检测系统概述随着视觉检测技术的不断发展，其应用面也越来越广，视觉检测系统从构成模式上主要分为两大类：基于X86架构的PC系统和基于ARM架构的嵌入式系统。

PC系统是比较传统的方式，也是视觉检测系统最早的形式。

然而随着视觉技术在不同行业的扩展应用越来越多，应用环境对视觉检测系统的结构模式要求也越来越高。

那么在实际项目中到底该选择哪种模式呢？维视图像作为一家致力于视觉技术的高科技企业，在此谈一点自己的看法。

我们知道，一套完整的视觉系统是由三大核心模块构成：前端图像采集、图像处理模块、IO通讯模块。

传统的PC系统是把这三部分分别集成，而嵌入式智能相机是把这三部分集成到一个模块中。

从技术发展的角度来说，嵌入式智能相机是科技发展的最新成果，具有较好的前沿性。

但是在实际应用中，并不一定是新的就能完全把传统的代替掉，我们需要综合考虑实际应用环境，同时还要深入的了解这两者各自的优势和劣势。

下面分别从三个主要模块来详细说明。

一、前端图像采集模块所有基于视觉技术的检测系统，图像采集部分是一切处理结果的基础，图像的质量和稳定性直接影响整套系统的结果。

不管是基于PC系统还是嵌入式系统，图像采集部分无非都是由CCD机身、光学镜头、补光光源构成。

其实不管是基于ARM架构的还是基于X86架构的视觉系统，其图像采集部分都是依托于工业镜头、CCD机身、补光光源等。

不过由于嵌入式视觉系统为了突出其便携性，整个装置要求设计的比较小巧，所以该系统一般配置的光学成像设备和补光设备都比较单一简单。

有时候碰到一些比较特殊的检测需求时，很难依据现场实际环境去自由配置不同的成像装置。

二、图像处理模块图像处理是整个系统的灵魂，图像处理模块是对采集到的图像的一种解读，把复杂的图像数据处理为机器可认知的数值信号。

我们所谓的嵌入式系统和PC系统就是由于这部分程序的载体不同而区分的。

我们知道基于ARM的嵌入式系统很难实现复杂的编程设计，那么在选择这两种模式时，首先要了解开发视觉检测程序的几种方式，然后根据实际情况选择合适的开发模式。

工作原理：机器视觉检测系统采用CCD照相机将被检测的目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像处理系统对这些信号进行各种运算来抽取目标的特征，如面积、数量、位置、长度，再根据预设的允许度和其他条件输出结果，包括尺寸、角度、个数、合格/ 不合格、有/ 无等，实现自动识别功能。

①工业相机与工业镜头——这部分属于成像器件，通常的视觉系统都是由一套或者多套这样的成像系统组成，如果有多路相机，可能由图像卡切换来获取图像数据，也可能由同步控制同时获取多相机通道的数据。

根据应用的需要相机可能是输出标准的单色视频（RS-170/CCIR）、复合信号（Y/C）、RGB信号，也可能是非标准的逐行扫描信号、线扫描信号、高分辨率信号等。

②光源——作为辅助成像器件，对成像质量的好坏往往能起到至关重要的作用，各种形状的LED灯、高频荧光灯、光纤卤素灯等都容易得到。

③传感器——通常以光纤开关、接近开关等的形式出现，用以判断被测对象的位置和状态，告知图像传感器进行正确的采集。

④图像采集卡——通常以插入卡的形式安装在PC中，图像采集卡的主要工作是把相机输出的图像输送给电脑主机。

它将来自相机的模拟或数字信号转换成一定格式的图像数据流，同时它可以控制相机的一些参数，比如触发信号，曝光/积分时间，快门速度等。

图像采集卡通常有不同的硬件结构以针对不同类型的相机，同时也有不同的总线形式，比如PCI、PCI64、Compact PCI，PC104，ISA等。

⑤PC平台——电脑是一个PC式视觉系统的核心，在这里完成图像数据的处理和绝大部分的控制逻辑，对于检测类型的应用，通常都需要较高频率的CPU，这样可以减少处理的时间。

同时，为了减少工业现场电磁、振动、灰尘、温度等的干扰，必须选择工业级的电脑。

⑥视觉处理软件——机器视觉软件用来完成输入的图像数据的处理，然后通过一定的运算得出结果，这个输出的结果可能是PASS/FAIL信号、坐标位置、字符串等。

博视视觉系统说明书设备博视视觉系统是一款由专业的工程团队开发的智能视觉检测设备。

该系统具有高效、精准、稳定的特点，能够有效地提高企业检测的准确率和生产效率，也在社会管理、治安监控、医疗诊断等领域有广泛应用。

下面将详细介绍博视视觉系统的功能和使用方法。

一、功能介绍1.高效精准：采用优质的成像传感器，能够高速准确地捕捉图像，并且可以进行自动化的图像分析与处理，实现智能检测。

2.多样化的检测：博视视觉系统可以对物品进行外观检测、缺陷检测、颜色分辨、形状识别等多种形式的检测。

3.稳定可靠：设备的硬件设施经过精心设计和测试，可以在各种不同的环境下运行稳定，并保证检测结果的准确性。

4.方便实用：设备的操作界面简单易懂，用户只需要简单设置就能开始检测。

二、使用方法使用博视视觉系统非常简单，只需要按照以下步骤进行即可：1.连接设备：首先，将设备连接至电源，并且连接摄像头等外部设备。

2.操作界面设置：打开设备操作界面，设置相关的检测参数，包括检测物品、检测方式、阈值等。

3.开始检测：将要检测的物品放置在扫描区域，然后点击开始检测按钮，在设备完成扫描后即可得到检测结果。

4.结果处理：根据检测结果进行相应的处理，例如修复损坏的物品、分类和存储成品等。

三、总结博视视觉系统是一款精准、稳定、高效的智能检测设备，广泛应用于工业、医疗、交通、治安等诸多领域。

使用该设备能够提高检测效率和准确率，大大提高企业的生产效益和产品质量，并且操作简单，方便实用。

创新的检测方法和技术为现代化生产和管理带来更加智能和高效的解决方案。

视觉检测系统的组成及硬件设计[摘要]该系统由视觉传感控制系统和可编程控制器，构成电气控制系统核心。

运用图像处理技术实现整产品表面缺陷、几何尺寸的高速检测。

整个电控系统装置具有技术含量高、操作简单、运行可靠、低功耗的特点。

由于该系统用于高速在线检测，现针对该机的检测和控制系统作了如下研究。

[关健词]视觉系统组成检测原理中图分类号：tp391.41 文献标识码：tp 文章编号：1009―914x （2013）22―0337―01一、控制思想本系统主要由检测和控制系统两大部分组成，主要由检测系统分别进行对外观、底部、长度进行检测，并将实时的检测结果通过脉冲信号和串行通信口传送至控制系统，由控制系统进行数据分析、处理，再根据设定的判断要求分类识别出各外观、底部、长度废品，并在相应的设定位置将废品剔出，完成检测任务。

二、检测系统组成和原理该检测系统核心是机器视觉系统，机器视觉系统已成功应用在各种行业的生产制造的品质检测，利用机械视觉可以提升检测精度和检测速度，因此成为该机重要的一环。

由于该机是高速在线检测，物流速度较快，而且工件的外形和相对位置也不绝对一致，这就会使检测造成一定的误差，如果使用传统的检测方法根本不能满足检测要求。

视觉系统主要由摄像机、镜头、光源、视觉传感器四部分组成。

检测结构配置如下图检测分为三部分检测：1、外观检测，由于外观检测是在空中自由落体中进行，所以工件的下落随机性比较大，所以这就给全面检测带来了一个技术难关，经过研究得出要使工件表面的全面检测，必须从各个方位采集图像，使表面的盲区尽可能地小，盲区越小，漏检率越小。

经过实验证明必须得使用四个相机，从四个方位进行图像采集。

所以外观检测配置了4个像机、2个环行光源、2个视觉传感器，对表面的拉丝、划痕、凹坑、皱折进行检测，由于外观检测是对工件表面进行，所以使用表面缺陷方式进行检测。

视觉传感器把采集的图像进行二值化处理、并计算，进行缺陷分析，按用户设定值进行比较，即可实现外观废品检测。
