机器视觉检测系统【深度解读】

机器视觉检测的过程和原理
机器视觉检测是指利用计算机视觉技术对图像或视频进行分析和理解，从中提取出所需要的信息或对象的过程。

它一般包括以下几个步骤：
1. 图像采集：通过摄像头或其他图像采集设备获取图像或视频。

2. 图像预处理：对采集到的图像进行预处理，包括去噪、增强、边缘检测等。

3. 物体检测：利用目标检测算法，对图像中的物体或感兴趣区域进行识别和标记。

4. 特征提取：从检测到的物体中提取关键特征，如颜色、纹理、形状等。

5. 特征匹配：将提取到的特征与数据库中的特征进行匹配，从而得到物体的种类或其他相关信息。

6. 结果分析与显示：根据匹配结果进行分析和判定，并将结果可视化显示出来，如在图像中标注物体位置、显示物体类别等。

机器视觉检测的原理主要包括以下几个方面：
1. 图像处理：利用数字图像处理技术对图像进行预处理，包括滤波、增强、边
缘检测等，以提高图像的质量和减少干扰。

2. 特征提取：从图像中提取关键特征，如颜色、纹理、形状等，通过分析这些特征可以对物体进行识别和分类。

3. 目标检测：采用目标检测算法，如基于深度学习的目标检测算法（如Faster R-CNN、YOLO等），通过对图像进行多次卷积、池化和全连接等操作，最终得到目标物体的位置和类别。

4. 特征匹配：将提取到的特征与数据库中的特征进行匹配，比较它们的相似性，从而确定物体的种类或相关信息。

5. 结果分析与显示：根据匹配结果进行分析和判定，并将结果可视化显示出来，如在图像中标注物体位置、显示物体类别等。

自动化机器视觉系统自动化机器视觉系统（Automated Machine Vision System）是一种基于计算机视觉技术的先进系统，能够实现物体的自动检测、识别和分析。

该系统结合了传感器、图像处理算法和决策系统，以实现对物体的快速而准确的处理。

本文将从系统原理、应用场景和未来发展等方面进行介绍。

1. 系统原理自动化机器视觉系统利用相机或其他光学传感器捕捉物体的图像，并通过图像处理算法对图像进行分析。

系统通常会采用特定的光源和滤波器来改善图像的质量和对比度。

图像处理算法包括图像增强、特征提取和分类等步骤。

最后，通过决策系统对处理结果进行评估和判断，实现对物体的自动化处理。

2. 应用场景自动化机器视觉系统在工业、医疗、农业和安防等领域有广泛的应用。

以下是几个典型的应用场景：2.1 工业自动化在工业生产线上，自动化机器视觉系统能够实现对产品的检测、排序和包装等操作。

例如，在电子制造业中，系统可以检测电路板上的缺陷或误焊，以提高产品质量和生产效率。

2.2 医疗影像分析自动化机器视觉系统在医学影像领域也有重要的应用。

通过对医学图像进行处理和分析，系统能够帮助医生进行疾病的诊断和治疗。

例如，在眼科领域，系统可以检测和定量测量眼底图像中的病变，辅助眼科医生诊断眼部疾病。

2.3 农业智能化自动化机器视觉系统在农业领域有助于实现农业智能化和精准农业。

系统可以识别农田中的杂草和病虫害，并自动施放相应的农药或杀虫剂，提高农作物的产量和质量。

2.4 安防监控在安防领域，自动化机器视觉系统可以用于实现视频监控和事件识别。

系统可以对图像进行实时分析，检测和识别异常行为或危险事件，并及时报警。

这在提升安全性和保护财产方面起到至关重要的作用。

3. 未来发展随着计算机视觉技术的不断发展，自动化机器视觉系统的应用前景非常广阔。

以下是一些可能的未来发展方向：3.1 深度学习和神经网络深度学习和神经网络是近年来在计算机视觉领域中取得突破的技术。

视觉检测系统的原理是什么？
视觉检测系统的原理是使用相机、镜头、光源3大组合代替人工检测条码字符、裂痕、包装、表面图层是否完整、凹陷等，能有效的提高生产流水线的检测速度和精度，大大提高产量和质量，降低人工成本，同时防止因为人眼疲劳而产生的误判（本案例基于电子书视觉检测设计）。

灰阶画面检测(灰阶指显示画面从最亮到最暗不)
同亮度的层次等级，灰阶等级越多，所呈现的画面效果就越细腻。

对该画面的判别要求是判断电子书是否正常显示该画面，而无需计算灰阶等级数。

可截取部份画面分析处理。

软件算法方面，可采用行扫和边界判别法，确定画面呈现直线型的边界。

通过对行扫灰度值的计算，
确定画面的灰度值呈现规律变化，从而迅速判断画面是否为灰阶画面。

方格画面检测
黑白方格画面常用于MTF的测试，用来计算显示黑白颜色的对比效果。

对该画面的判别要求不要计算MTF，而只需要判别是否正常显示该画面。

可截取某一部份画面做分析处理。

软件计算方法，可通过边缘判定方法，确定画面是否呈现有规律的方形的边界。

并通过对像素灰度值的算，确定画面为黑白两色，从而确定画面为黑白方块画面。

纯白画面检测
纯白画面测试常用于污点测试，测试方法是逐个比较相邻像素点的灰度值，如果发生突变，则认为出现污点。

该测试需注意的是外界光源效果对测试结果的影响，以及边缘部份光强较弱导致的误判。

这都必须在设备开发和软件计算时考虑进去。

如果被测体是一个6-10寸的LCD屏，现有CCD无法一次型测量这么大的全部画面，而测试需求为整个画面都要测试，所以必须让产品或CCD在测试过程中移动多次。

机器视觉检测系统现代工业自动化生产中涉及到各种各样的检验、生产监视和零件识别应用，如汽车零配件批量加工的尺寸检查和自动装配的完整性检查、电子装配线的元件自动定位、IC上的字符识别等。

通常这种带有高度重复性和智能性的工作是由肉眼来完成的，但在某些特殊情况下，如对微小尺寸的精确快速测量、形状匹配以及颜色辨识等，依靠肉眼根本无法连续稳定地进行，其它物理量传感器也难以胜任。

人们开始考虑用CCD照相机抓取图像后送入计算机或专用的图像处理模块，通过数字化处理，根据像素分布和亮度、颜色等信息来进行尺寸、形状、颜色等的判别。

这种方法是把计算机处理的快速性、可重复性与肉眼视觉的高度智能化和抽象能力相结合，由此产生了机器视觉检测技术的概念。

视觉检测技术是建立在计算机视觉研究基础上的一门新兴测试技术。

与计算机视觉研究的视觉模式识别、视觉理解等内容不同，视觉检测技术重点研究的是物体的几何尺寸及物体的位置测量，如轿车白车身三维尺寸的测量、模具等三维面形的快速测量、大型工件同轴度测量以及共面性测量等，它可以广泛应用于在线测量、逆向工程等主动、实时测量过程。

视觉检测技术在国外发展很快，早在20世纪80年代，美国国家标准局就曾预计未来90％的检测任务将由视觉检测系统来完成。

因此仅在80年代，美国就有100多家公司跻身于视觉检测系统的经营市场，可见视觉检测系统确实很有发展前途。

在近几届北京国际机床展览会上已经见到国外企业展出的应用视觉检测技术研制的先进仪器，如流动式光学三坐标测量机、高速高精度数字化扫描系统、非接触式光学三坐标测量机等。

2.机器视觉检测系统构成、分类及工作原理2.1 系统构成与工作原理(1)系统构成典型的视觉系统一般包括光源、镜头、CCD照相机、图像处理单元(或图像采集卡)、图像处理软件、监视器、通讯／输入输出单元等。

(2)工作原理视觉系统的输出并非图像视频信号，而是经过运算处理之后的检测结果(如尺寸数据)。

通常，机器视觉检测就是用机器代替肉眼来做测量和判断。

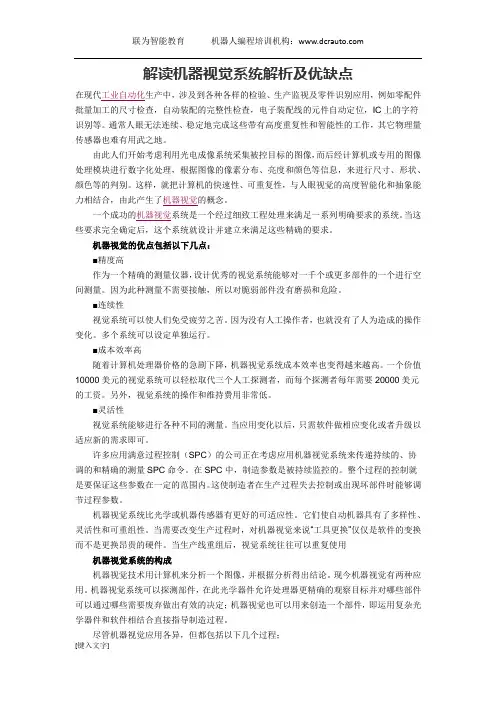

解读机器视觉系统解析及优缺点在现代工业自动化生产中，涉及到各种各样的检验、生产监视及零件识别应用，例如零配件批量加工的尺寸检查，自动装配的完整性检查，电子装配线的元件自动定位，IC上的字符识别等。

通常人眼无法连续、稳定地完成这些带有高度重复性和智能性的工作，其它物理量传感器也难有用武之地。

由此人们开始考虑利用光电成像系统采集被控目标的图像，而后经计算机或专用的图像处理模块进行数字化处理，根据图像的像素分布、亮度和颜色等信息，来进行尺寸、形状、颜色等的判别。

这样，就把计算机的快速性、可重复性，与人眼视觉的高度智能化和抽象能力相结合，由此产生了机器视觉的概念。

一个成功的机器视觉系统是一个经过细致工程处理来满足一系列明确要求的系统。

当这些要求完全确定后，这个系统就设计并建立来满足这些精确的要求。

机器视觉的优点包括以下几点：■精度高作为一个精确的测量仪器，设计优秀的视觉系统能够对一千个或更多部件的一个进行空间测量。

因为此种测量不需要接触，所以对脆弱部件没有磨损和危险。

■连续性视觉系统可以使人们免受疲劳之苦。

因为没有人工操作者，也就没有了人为造成的操作变化。

多个系统可以设定单独运行。

■成本效率高随着计算机处理器价格的急剧下降，机器视觉系统成本效率也变得越来越高。

一个价值10000美元的视觉系统可以轻松取代三个人工探测者，而每个探测者每年需要20000美元的工资。

另外，视觉系统的操作和维持费用非常低。

■灵活性视觉系统能够进行各种不同的测量。

当应用变化以后，只需软件做相应变化或者升级以适应新的需求即可。

许多应用满意过程控制（SPC）的公司正在考虑应用机器视觉系统来传递持续的、协调的和精确的测量SPC命令。

在SPC中，制造参数是被持续监控的。

整个过程的控制就是要保证这些参数在一定的范围内。

这使制造者在生产过程失去控制或出现坏部件时能够调节过程参数。

机器视觉系统比光学或机器传感器有更好的可适应性。

它们使自动机器具有了多样性、灵活性和可重组性。

工作原理：机器视觉检测系统采用CCD照相机将被检测的目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像处理系统对这些信号进行各种运算来抽取目标的特征，如面积、数量、位置、长度，再根据预设的允许度和其他条件输出结果，包括尺寸、角度、个数、合格/ 不合格、有/ 无等，实现自动识别功能。

①工业相机与工业镜头——这部分属于成像器件，通常的视觉系统都是由一套或者多套这样的成像系统组成，如果有多路相机，可能由图像卡切换来获取图像数据，也可能由同步控制同时获取多相机通道的数据。

根据应用的需要相机可能是输出标准的单色视频（RS-170/CCIR）、复合信号（Y/C）、RGB信号，也可能是非标准的逐行扫描信号、线扫描信号、高分辨率信号等。

②光源——作为辅助成像器件，对成像质量的好坏往往能起到至关重要的作用，各种形状的LED灯、高频荧光灯、光纤卤素灯等都容易得到。

③传感器——通常以光纤开关、接近开关等的形式出现，用以判断被测对象的位置和状态，告知图像传感器进行正确的采集。

④图像采集卡——通常以插入卡的形式安装在PC中，图像采集卡的主要工作是把相机输出的图像输送给电脑主机。

它将来自相机的模拟或数字信号转换成一定格式的图像数据流，同时它可以控制相机的一些参数，比如触发信号，曝光/积分时间，快门速度等。

图像采集卡通常有不同的硬件结构以针对不同类型的相机，同时也有不同的总线形式，比如PCI、PCI64、Compact PCI，PC104，ISA等。

⑤PC平台——电脑是一个PC式视觉系统的核心，在这里完成图像数据的处理和绝大部分的控制逻辑，对于检测类型的应用，通常都需要较高频率的CPU，这样可以减少处理的时间。

同时，为了减少工业现场电磁、振动、灰尘、温度等的干扰，必须选择工业级的电脑。

⑥视觉处理软件——机器视觉软件用来完成输入的图像数据的处理，然后通过一定的运算得出结果，这个输出的结果可能是PASS/FAIL信号、坐标位置、字符串等。

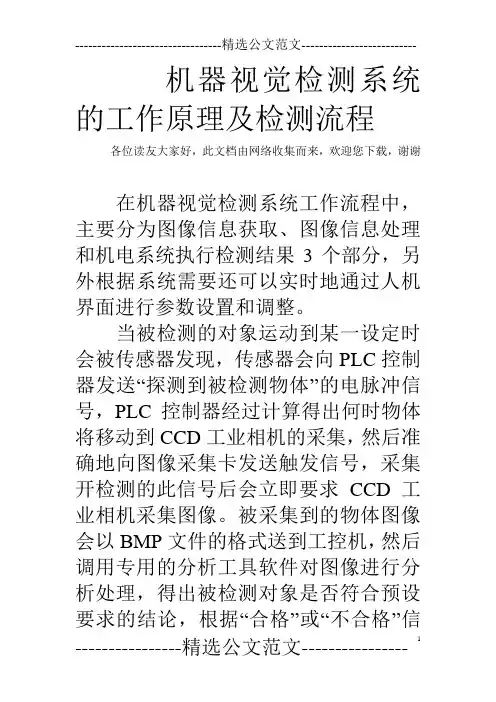

机器视觉检测系统的工作原理及检测流程各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢在机器视觉检测系统工作流程中，主要分为图像信息获取、图像信息处理和机电系统执行检测结果3个部分，另外根据系统需要还可以实时地通过人机界面进行参数设置和调整。

当被检测的对象运动到某一设定时会被传感器发现，传感器会向PLC控制器发送“探测到被检测物体”的电脉冲信号，PLC控制器经过计算得出何时物体将移动到CCD工业相机的采集，然后准确地向图像采集卡发送触发信号，采集开检测的此信号后会立即要求CCD工业相机采集图像。

被采集到的物体图像会以BMP文件的格式送到工控机，然后调用专用的分析工具软件对图像进行分析处理，得出被检测对象是否符合预设要求的结论，根据“合格”或“不合格”信号，执行机会对被检测物体作出相应的处理。

系统如此循环工作，完成对被检测物体队列连续处理。

如下图所示。

①工件定位传感器探测到被检测物体已经运动到接近机器视觉摄像系统的视野中心，向机器视觉检测系统的图像采集单元发送触发脉冲。

②机器视觉检测系统的图像采集单元按照事先设定的程序和延时，分别向摄像机和照明系统发出触发脉冲。

③机器视觉摄像机停止目前的扫描，重新开始新的一帧扫描，或者机器视觉摄像机在触发脉冲来到之前处于等待状态，触发脉冲到来后启动一帧扫描。

⑦机器视觉检测系统的图像采集单元接收模拟视频信号通过A/D转换器将其数字化，或者是直接接收机器视觉摄像机数字化后的数字视频信号。

从上述的工作流程可以看出，机器视觉检测系统是一种相对复杂的系统。

大多和检测对象都是运动的物体，系统与运动物体的匹配和协调动作尤为重要，所以给系统各部分的动作时间和处理速度带来了严格的要求。

在某些应用领域，例如机器人、飞行物体制导等，对整个系统或者系统的一部分的重量、体积和功耗等都会有严格的要求。

③特征提取：处理器识别并量化图像的关键特征，例如、数量、面积等。

然后将这些数据传送到控制程序。

机器视觉检测系统功能特性及原理介绍导语：机器视觉检测系统就是利用机器代替人眼来作各种测量和判断。

它是计算机学科的一个重要分支，它综合了光学、机械、电子、计算机软硬件等方面的技术，涉及到计算机、图像处理、模式识别、人工智能、信号处理、光机电一体化等多个领域。

图像处理和模式识别等技术的快速发展，极大地推动了机器视觉行业应用的发展。

机器视觉检测系统就是利用机器代替人眼来作各种测量和判断。

它是计算机学科的一个重要分支，它综合了光学、机械、电子、计算机软硬件等方面的技术，涉及到计算机、图像处理、模式识别、人工智能、信号处理、光机电一体化等多个领域。

图像处理和模式识别等技术的快速发展，极大地推动了机器视觉行业应用的发展。

机器视觉检测系统又称工业视觉系统，其原理是：将感产品或区域进行成像，然后根据其图像信息用专用的图像处理软件进行处理，根据处理结果软件能自动判断产品的位置、尺寸、外观信息，并根据人为预先设定的标准进行合格与否的判断，输出其判断信息给执行机构。

机器视觉检测系统采用CCD工业相机将被检测的目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像处理系统对这些信号进行各种运算来抽取目标的特征，如面积、数量、位置、长度，再根据预设的允许度和其他条件输出结果，包括尺寸、角度、个数、合格/不合格、有/无等，实现自动识别功能。

机器视觉检测系统主要具有三大类功能：一是定位功能，能够自动判断感兴趣的物体、产品在什么位置，并将位置信息通过一定的通讯协议输出，此功能多用于全自动装配和生产，如自动组装、自动焊接、自动包装、自动灌装、自动喷涂，多配合自动执行机构（机械手、焊枪、喷嘴等）；第二功能是测量，也就是能够自动测量产品的外观尺寸，比如外形轮廓、孔径、高度、面积等测量；三是缺陷检测功能，这是视觉系统用的最多的一项功能，它可以检测产品表面的相关信息，如：包装正误，包装是否正确、印刷有无错误、表面有无刮伤或颗粒、破损、有无油污、灰尘、塑料件有无穿孔、雨雾注塑不良等。

视觉检测系统：视觉检测系统的简单介绍视觉检测系统是一种基于图像处理和机器视觉技术的自动检测系统，主要用于检测和识别实际环境中物体的形状、颜色、大小和位置等特征。

在现代工业生产和安全检测等领域中得到了广泛的应用。

视觉检测系统的基本原理视觉检测系统的基本原理是通过摄像机拍摄实物图像，通过图像处理算法和计算机视觉技术对图像进行分析和处理，从而实现对物体的自动检测和识别。

具体过程包括图像采集、光学预处理、图像增强、特征提取、模式匹配和判决等。

视觉检测系统的主要应用1.工业生产领域视觉检测系统在工业生产领域中被广泛应用，如自动化生产线上的产品质检、机器人视觉等。

视觉检测系统可以快速精准地检测产品的缺陷、损伤、大小等特征，辅助企业提高生产效率和质量。

2.安全检测领域安全检测是视觉检测系统的另一个重要领域。

视觉检测系统可以在安检、智能监控等方面发挥重要的作用。

在安检领域中，视觉检测系统可以识别危险品和非法物品，有效保障公共安全。

在智能监控领域中，视觉检测系统可以自动检测异常行为和物体，帮助保护公共安全和财产。

3.医疗诊断领域视觉检测系统在医疗诊断中也有着广泛的应用。

例如，医学影像分析技术可以使用视觉检测系统对医学影像进行识别和分析，帮助医生进行疾病的诊断和治疗。

视觉检测系统的发展趋势随着科技的不断发展和进步，视觉检测系统的应用范围和应用场景也在不断扩展。

未来，视觉检测系统将向着更加智能化、自适应化、高效化方向发展。

例如，未来将应用更加先进的深度学习算法和大数据技术，实现更高效、更精准的物体识别和自动判别。

除此之外，仪器设备的体积会更小，更灵活，使得视觉检测系统更加适用于不同场景和环境的应用需求。

同时，随着5G技术的不断普及，视觉检测系统将可以在更加广泛的领域中发挥作用，实现物联网的智能化和普及化。

总结视觉检测系统作为一种高效、准确、自动化的检测技术，在工业生产、安全检测、医疗诊断等领域中得到了广泛的应用。

视觉检测系统的发展趋势是向着智能化、自适应化、高效化方向发展。

机器视觉自动化检测技术的原理和应用随着工业化和信息化的发展，机器视觉技术在工业自动化控制领域得到广泛应用，尤其是在检测方面，其精度和效率较传统的人工检测方法有显著提升。

本文将探讨机器视觉自动化检测技术的原理和应用。

一、原理机器视觉自动化检测技术是指利用计算机和数字图像处理技术实现目标物在图像中的定位、判别、分类、计数和测量等工作。

其实现的主要步骤包括图像采集、前处理、特征提取和识别分类。

下面将依次介绍。

1. 图像采集图像采集是指通过光学传感器将目标物在二维平面上的图像转化为数字信号，并送入计算机处理系统。

根据不同的应用场景和要求，采集方式包括线性扫描和面阵扫描两种。

常用的采集设备包括相机、激光扫描仪、光栅传感器等。

2. 前处理前处理是指对采集到的图像进行预处理，去除噪声和不必要的细节，增强目标物的特征和轮廓，从而便于后续特征提取和识别分类。

其中常用的方法包括滤波、二值化、腐蚀、膨胀等操作。

3. 特征提取特征提取是指从预处理后的图像中提取目标物的显著特征，如形状、纹理、颜色等，用于后续的识别分类。

常用的特征提取方法包括边缘检测、角点检测、形状描述等。

4. 识别分类识别分类是指将提取的特征与模板或标准库进行匹配，进行判别、分类和判定目标物的状态和属性。

其主要方法包括统计分类、神经网络分类、决策树分类等。

二、应用机器视觉自动化检测技术的应用广泛，主要覆盖检测、识别、测量等领域，涉及到工业制造、医疗健康、物流管理、农业等多个领域。

1. 工业制造在工业制造领域，机器视觉技术可应用于自动化生产线的质量检测、缺陷检测、元器件识别、装配工艺控制等方面。

例如，利用视觉检测系统实时检测汽车零件的表面平滑度、表面缺陷等问题，保证了产品的质量和生产效率。

2. 医疗健康在医疗健康领域，机器视觉可应用于医学影像分析、病理诊断等方面，如肺结节或乳腺肿块的自动检测与诊断。

利用3D成像技术可根据病患的CT、MRI等影像数据，精确测量出患者的病灶大小、位置、形状等，帮助医生判断患者的病情并制定合理治疗方案。

视觉检测系统及其应用视觉检测技术是建立在计算机视觉研究基础上的一门新兴检测技术，基于视觉传感器的检测系统具有抗干扰能力强，效率高，组成简单等优点，非常适合生产现场的在线，非接触检测及监控。

一、基本原理机器视觉检测系统通常采用CCD（Charge Coupled Device）照相机摄取检测图像，将其转化为数字信号，再采用先进的计算机硬件与软件技术对图像数字信号进行处理，从而得到所需要的各种目标图像特征值，并在此基础上实现模式识别，坐标计算，灰度分布图等多种功能。

机器视觉检测系统能够根据其检测结果快速地显示图象，输出数据，发布指令，执行机构可以配合其完成位置调整，好坏筛选，数据统计等自动化流程。

与人工视觉相比较，机器视觉的最大优点是精确，快速，可靠，以及信息数字化。

机器视觉系统主要由三部分组成：图像的获取、图像的处理、输出显示。

图像获取设备包括光源、摄像机等，其中关键部件CCD是由分布于其上的各个像元的光敏二极管的线性阵列或矩形阵列构成，通过顺序输出每个二极管的电压脉冲，实现将图像光信号转换成电信号的目的。

输出的电压脉冲序列可以直接以RS-170制式输入标准电视显示器，或者输入计算机的内存，进行数值化处理。

CCD是现在最常用的机器视觉传感器。

图像处理设备包括相应的软件和硬件系统。

输出设备与过程相连，包括监视界面，过程控制器和报警装置等。

摄像数据通过计算机对标准和故障图像的分析和比较，若发现不合格产品，则通过NG信号告警，并由PLC自动将其排除出生产线。

机器视觉检测的结果可以作为计算机辅助质量CAQ （Computer Aided Quality）系统的信息来源，也可以和其它控制系统集成。

二、视觉系统的一般构成典型视觉系统工作原理：光→敏感元件→电（光电元件）图像采集部分、图像处理部分、通信和I/O部分以及输出和执行机构图像采集系统：可视化图像或特征→数据由光源、镜头、摄像机、图像采集卡等构成单目视觉：一个摄像组件（镜头+摄像机）多目视觉：多个摄像组件（镜头+摄像机）图像质量好→图像处理简单、结果理想图像质量差→图象处理麻烦、结果不理想三、图像采集系统1、光源(1)光源的作用：①使视场具有足够照度---- 整体亮度、突出特征量②满足一定的投影关系---- 位置变化、成像质量③满足一定的滤光要求---- 区别、对比度(2)光源的种类：①自然光源②人工光源：a.按发光机理：荧光灯、卤素灯、气体放电灯、发光二极管（LED）、激光二极管LD2、光学系统组成：成像物镜+ 光电器件3、CCD摄像机摄像机的主要参数：（1）CCD分辨率：是CCD的主要性能指标，它决定了显示图像的清晰程度，分辨率越高，图像细节的表现越好。

基于机器视觉的自动检测系统研究自动检测系统是机器视觉领域中一项重要的研究内容。

它利用计算机视觉技术和机器学习算法，实现对图像和视频中目标物体的自动识别和检测。

本文将就基于机器视觉的自动检测系统展开研究，并探讨其研究方向、应用领域以及挑战与发展趋势。

一、研究方向1. 目标检测算法：目标检测算法是自动检测系统的核心。

目前，常用的目标检测算法包括传统的特征提取与分类方法，以及基于卷积神经网络（CNN）的深度学习方法。

传统方法常使用的包括Haar特征、SIFT特征等，而深度学习方法以Faster R-CNN、YOLO、SSD等为代表。

对这些方法进行深入研究，改进其准确度和泛化能力，是这一方向的主要研究内容。

2. 数据集构建与标注：高质量的数据集对于训练和评估自动检测系统至关重要。

构建标准化、多样性的数据集，并进行准确的标注，可以提高系统的检测效果。

此外，数据集的美观性、实时性等因素也需要考虑，使得系统能适应不同的应用场景。

3. 硬件优化：实时性是自动检测系统在实际应用中的一个重要指标。

因此，对硬件平台的优化尤为关键。

GPU、FPGA等硬件加速技术的研究与应用，可以大幅提高系统的实时性和检测效果。

同时，优化算法与硬件平台之间的配合，也是这一方向的研究重点。

二、应用领域自动检测系统在许多领域中有着广泛的应用，以下是几个典型的应用领域：1. 自动驾驶：自动驾驶是近年来的热门领域之一。

自动检测系统在自动驾驶领域中可以用于路况感知、障碍物检测、行人识别等功能。

通过实时地对周围环境进行检测，自动驾驶系统可以做出更加准确和安全的决策。

2. 安防监控：自动检测系统在安防监控领域中能够实现对特定区域中异常行为的自动检测，如人员聚集、异常目标等。

通过及时发现异常情况，并进行报警和处理，可以提高安全性和防范能力。

3. 工业生产：自动检测系统在工业生产中可以用于产品的质量检测、缺陷检测等方面。

通过实时地对产品进行检测，可以提高生产效率和质量，降低成本，并减少人工检测带来的不稳定性。

机器视觉检测系统的工作原理与检测流程在机器视觉检测系统工作流程中，主要分为图像信息获取、图像信息处理和机电系统执行检测结果3个部分，另外根据系统需要还可以实时地通过人机界面进行参数设置和调整。

当被检测的对象运动到某一设定位置时会被位置传感器发现，位置传感器会向PLC控制器发送“探测到被检测物体”的电脉冲信号，PLC控制器经过计算得出何时物体将移动到CCD相机的采集位置，然后准确地向图像采集卡发送触发信号，采集开检测的此信号后会立即要求CCD相机采集图像。

被采集到的物体图像会以BMP文件的格式送到工控机，然后调用专用的分析工具软件对图像进行分析处理，得出被检测对象是否符合预设要求的结论，根据“合格”或“不合格”信号，执行机会对被检测物体作出相应的处理。

系统如此循环工作，完成对被检测物体队列连续处理。

如下图所示。

机器视觉检测系统工作原理一个完整的机器视觉检测系统的主要工作过程如下：①工件定位传感器探测到被检测物体已经运动到接近机器视觉摄像系统的视野中心，向机器视觉检测系统的图像采集单元发送触发脉冲。

②机器视觉检测系统的图像采集单元按照事先设定的程序和延时，分别向摄像机和照明系统发出触发脉冲。

③机器视觉摄像机停止目前的扫描，重新开始新的一帧扫描，或者机器视觉摄像机在触发脉冲来到之前处于等待状态，触发脉冲到来后启动一帧扫描。

④机器视觉摄像机开始新的一帧扫描之前打开电子快门，曝光时间可以事先设定。

⑤另一个触发脉冲打开灯光照明，灯光的开启时间应该与机器视觉摄像机的曝光时间相匹配。

⑥机器视觉摄像机曝光后，正式开始新一帧图像的扫描和输出。

⑦机器视觉检测系统的图像采集单元接收模拟视频信号通过A/D转换器将其数字化，或者是直接接收机器视觉摄像机数字化后的数字视频信号。

⑧处理结果控制生产流水线的动作、进行定位、纠正运动的误差等。

从上述的工作流程可以看出，机器视觉检测系统是一种相对复杂的系统。

大多监控和检测对象都是运动的物体，系统与运动物体的匹配和协调动作尤为重要，所以给系统各部分的动作时间和处理速度带来了严格的要求。

LCD 机器视觉精确检测系统■ Philips移动显示系统公司上海分公司李春森随着通信事业的蓬勃发展，移动电话的使用越来越普遍。

作为移动电话的核心部件之一的液晶显示器，正向大屏幕多点及彩色方向发展。

由于液晶显示的分辨率不断上升，对其进行人工检测的难度也越来越大，采用机器视觉的液晶显示检测系统就成为必然之选。

以下介绍一种液晶显示器的机器视觉检测系统Lxy。

图1 Lxy系统组成图2 图像处理流程图3 定位模板图图4 左镜头左模板Lxy 系统组成及检测方法Lxy系统的结构组成如图1所示。

本系统采用NI公司的高速图像采集卡PCI－1408,该采集卡支持多路图像采集，并且采用双镜头输入以提高系统的分辨率。

该系统采用背光照明，光度可调。

视觉LCD图像经由CCD摄影头再经采集卡转换为数字化图像输入计算机，经处理后判定性能是否合格。

本系统的检测方法是采用预先经自学习产生的一系列标准图像与采集的相应图像相减并转换成为二值图的方式，在经一系列的分析处理之后，得到检测的结果并判断产品的好坏。

其流程如图2所示。

图像处理及图像分析原理系统照明无论进行图像处理还是图像分析，照明条件都是最重要的外部条件。

对于机器视觉而言，可控和稳定的光源是使检测可靠并突出检测目标的最重要的手段之一。

对于 LCD生产公司而言，不仅检测系统的检测精度很重要，检测的时间也是衡量一个机器视觉检测系统优劣的指标。

如果照明系统不够均匀稳定，势必造成重测率的上升。

在Lxy系统中，采用FOSTEC可调式光源20750.2，并经光纤将光线引至磨砂灯板，作为均匀并可调的背光，在实践中取得了很好的效果。

系统采集图像位置调整由于操作人员的摆放每次不同，并且由于采用双镜头提高系统的分辨率，所以采集图像与标准图像之间必然有位置上的差异，因此需要采用位置调整的算法。

为定位需要，经Philips的LCD驱动电路产生定位用模板图，如图３所示。

在液晶显示矩阵的四角各有四个定位用方形小块作为模板识别用的标准模板。

机器人视觉检测系统设计机器人视觉检测系统是一种通过使用摄像头和图像处理算法来实现机器人感知和识别能力的系统。

利用这个系统，机器人可以获取相机拍摄的图像，并通过图像处理算法对这些图像进行分析和识别，从而对周围环境和物体进行感知和定位。

在设计机器人视觉检测系统时，有几个关键的要素需要考虑：硬件设备的选择、图像采集与处理、目标检测与识别算法的选择和性能优化。

首先是硬件设备的选择。

在机器人视觉检测系统设计中，选择适合的摄像头或传感器是非常重要的。

摄像头的分辨率、帧率和视角决定了图像获取的质量和多样性。

此外，还需要考虑环境光线的影响和防抖功能等。

其次是图像采集与处理。

为了获取清晰、稳定的图像，通常会采用自动曝光、自动对焦和图像稳定技术。

这些技术有助于提高图像质量和减少图像模糊。

对于复杂环境下的图像处理，可能需要考虑使用图像增强、滤波、图像匹配等算法。

目标检测与识别算法的选择也是机器人视觉检测系统设计中的关键步骤。

常用的目标检测算法包括卷积神经网络（CNN）、支持向量机（SVM）、特征匹配算法等。

针对不同的应用场景和任务需求，需要根据具体情况进行算法的选择。

在机器人视觉检测系统中，还可以采用深度学习算法来提高目标检测和识别的准确性和鲁棒性。

另外，性能优化也是机器人视觉检测系统设计中的重要环节。

通过优化算法和硬件设备，可以提高系统的实时性和效率。

例如，可以采用高效的并行计算技术，将算法运行在GPU上，加速图像处理和目标检测的速度。

此外，还可以针对机器人任务的特点，进行算法的简化和优化，减少计算量和存储空间的需求。

综上所述，机器人视觉检测系统设计需要考虑以下几个方面：合适的硬件设备选择、图像采集与处理技术、目标检测与识别算法的选择和性能优化。

正确地选择和组合这些要素，可以实现机器人对周围环境和物体的感知和识别能力，并为机器人的应用提供更准确、更可靠的支持。

机器视觉检测技术简介及特点机器视觉印刷质量检测是一种模拟人工检测方法和推断规律，但同时又具有更高检测精度和更好全都性的自动化检测方法。

一、机器视觉检测的特点1、机器视觉检测技术简介机器视觉，简而言之就是利用机器代替人工进行目标识别、推断与测量。

它是现代光学、电子学、软件工程、信号处理与系统掌握技术等多学科的交叉与融合。

光学采集设备：由工业摄像机、光源及配套图像采集卡等硬件组成。

主要作用是猎取通过采集位置的标签的数字图像，为后续的分析与处理供应素材，相当于人工检测的眼睛。

推断识别：由工业掌握计算机及植入的图像处理与分析软件、掌握软件构成。

是视觉检测的核心部分，最终形成缺陷的推断并能向后续执行机构发出指令。

自动掌握：最终将检测系统的结果变换成详细操作的硬件，比如常见的声光报警器、废品剔除装置或作标记的装置(如喷墨机、贴标机等)。

除此之外，印刷检测设备还必需有一套稳定的机械传输掌握平台，对于安装在印刷机上的在线检测系统而言，传输平台就是印刷机而对于离线检测系统，则需要单独配置传输平台，如复卷机、单张传输平台等。

2、印刷缺陷检测原理印刷缺陷检测主要依靠图像比对的方法进行。

如图2所示，上部图像是通过相机采集到的实时图像，而下部图像为事先采集并存储下来的标准图像。

检测时，首先将两幅图像通过定位等方法使其重合，然后进行逐点(逐像素)对比颜色(或亮度差异)。

当他们之间的差异超出事先设定的范围时即判为缺陷。

3、机器视觉检测特点一套高品质的机器视觉检测系统，必需具备以下几个必备条件：1)高品质的成像系统成像系统被称为视觉检测设备的“眼睛”，因此“眼睛”识别力量的好坏是评价成像系统的最关键指标。

通常，成像系统的评价指标主要体现在三个方面：能否发觉存在的缺陷基于图像方法进行的检测，所能够依据的最原始也是唯一的资料即是所采到的图像上的颜色(或者亮度)变化，除此之外，没有其他资料可供参考。

所以，一个高品质的成像系统首先应当是一个能充分表现被检测物表面颜色变化的成像系统。

机器视觉技术与自动化检测系统第一章机器视觉技术的概述机器视觉技术是指计算机系统通过模拟人类视觉系统的方式来获取、处理以及理解视觉信息的能力。

机器视觉技术与自动化检测系统的结合，可以提供高效、准确的自动化检测和分析能力，广泛应用于工业生产、医疗诊断、智能交通、安防监控等领域。

机器视觉技术的基本工作流程包括图像采集、图像预处理、特征提取、对象识别与分类、结果分析等步骤。

在图像采集阶段，采用相机等设备将目标物体的图像转化为数字信号。

然后进行图像预处理，包括去噪、亮度调整、图像增强等进行，以确保后续处理的准确性和可靠性。

特征提取是机器视觉技术的核心内容，通过对图像进行特征提取，可以获取目标物体的各种视觉信息。

常用的特征包括颜色、纹理、形状、边缘等。

特征提取的方法有很多种，例如局部二值模式（LBP）、方向梯度直方图（HOG）等。

提取到的特征将作为输入，输入到对象识别与分类的算法中，从而实现对目标物体的识别和分类。

结果分析是机器视觉技术的最后一步，通过对识别结果的分析和统计，可以得到各种参数和指标，为后续的判断、分析以及决策提供依据。

例如，在工业生产中，可以通过机器视觉技术对产品进行缺陷检测，通过分析和统计缺陷的类型和数量，及时发现问题并做出调整，提高产品的质量。

第二章自动化检测系统的应用领域自动化检测系统是机器视觉技术的一个重要应用领域，它可以广泛应用于工业生产、医疗诊断、智能交通、安防监控等领域。

在工业生产领域，自动化检测系统可以应用于产品的质量检测。

例如，通过机器视觉技术对电子产品的焊点进行检测，可以准确判断焊点是否完好。

此外，自动化检测系统还可以应用于产品外观缺陷检测、尺寸测量、装配误差检测等方面，提高生产效率和产品质量。

在医疗诊断领域，自动化检测系统可以用于影像数据的分析和诊断。

例如，通过机器视觉技术对X光、CT、核磁共振等影像数据进行分析，可以辅助医生进行病灶的定位和疾病的诊断。

同时，自动化检测系统还可以用于眼底图像的分析、皮肤病变的检测等方面，提供精准的医学诊断支持。

研究背景：产品表面质量是产品质量的重要组成部分，也是产品商业价值的重要保障。

产品表面缺陷检测技术从最初的依靠人工目视检测到现在以CCD 和数字图像处理技术为代表的计算机视觉检测技术，大致经历了三个阶段，分别是传统检测技术阶段、无损检测技术阶段、计算机视觉检测技术阶段。

[]传统检测技术（1）人工目视检测法（2）频闪检测法无损检测技术（1）涡流检测法（2）红外检测法（3）漏磁检测法计算机视觉检测技术（1）激光扫描检测法（2）CCD 检测法采用荧光管等照明设备，以一定方向照射到物体表面上，使用CCD摄像机来扫描物体表面，并将获得的图像信号输入计算机，通过图像预处理、缺陷区域的边缘检测、缺陷图像二值化等图像处理后，提取图像中的表面缺陷的相关特征参数，再进行缺陷图像识别，从而判断出是否存在缺陷及缺陷的种类信息等。

优点：实时性好，精确度高，灵活性好，用途易于扩充，非接触式无损检测。

基于机器视觉的缺陷检测系统优点：集成化生产缩短产品进入市场时间改进生产流程100%质量保证实时过程监控提高产量精确检测100%检测由于经济和技术原因国内绝大多数图像处理技术公司都以代理国外产品为主，没有或者很少涉足拥有自主知识产权的机器视觉在线检测设备，对视觉技术的开发应用停留在比较低端的小系统集成上，对需要进行大数据量的实时在线检测的研究很少也很少有成功案例，但是随着国内经济发展和技术手段不断提高对产品质量检测要求就更高，对在线检测设备的需求也就更大具有巨大的市场潜力。

机器视觉图像处理技术是视觉检测的核心技术铸件常见缺陷：砂眼气孔缩孔披缝粘砂冷隔掉砂毛刺浇不足缺陷变形问题的提出：1.水渍、污迹等不属于铸件缺陷，但由于其外观形貌与缺陷非常类似, 因此易被检测系统误识为缺陷。

从目前发表的文献来看，对于伪缺陷的识别率较低。

2.不同种缺陷之间可能存在形状、纹理等方面的相似性，造成缺陷误判。

国外研究发展现状：20 世纪90 年代后，基于机器视觉检测系统的自动化功能和实用化水平得到了进一步的提高。

机器视觉中的深度估计技术随着人工智能技术的发展，机器视觉已经逐渐成为了一个重要的领域。

机器视觉中的深度估计技术更是成为了很多应用场景中的核心技术。

深度估计技术可以用于3D重建、自动驾驶、机器人导航等很多领域，具有非常重要的意义。

一、深度估计技术简介深度估计技术是指利用机器学习算法从图像中获取每个像素点到相机的距离信息的技术。

深度估计技术通常有三种方法：多视角恢复、结构光扫描和单目视觉。

多视角恢复是通过同时从多个角度拍摄同一个物体，然后通过相似性计算来进行深度估计。

相似性计算可以利用神经网络、SIFT特征等方法。

结构光扫描也叫投影式立体测量，是指利用光投影技术得到三维物体表面的深度信息。

结构光扫描通常需要一个投影器和一个相机配合使用，通过光栅投影的方法得到物体的深度信息。

单目视觉是指利用一个单独的相机进行图像深度估计，从而达到物体三维重建的目的。

单目视觉深度估计的主要方法有：基于深度网络的方法、基于传统计算机视觉算法（如SIFT、SURF等）的方法和基于直接法的方法。

二、深度估计技术应用领域在机器人导航中，深度估计技术可以用于机器人避障、地图构建等应用。

机器人通过深度估计技术可以获取环境中每个物体的距离信息，从而使机器人能够通过先对环境进行建模，再通过深度图进行路径规划和避障。

在自动驾驶领域中，深度估计技术可以用于视觉定位、路面障碍物检测等。

自动驾驶汽车需要对周围环境进行建模，以判断道路状况和行车安全，深度估计技术可以提供准确的深度信息，让自动驾驶汽车能够更好地行驶。

在智能家居领域中，深度估计技术可以用于人体检测、手势识别等功能。

对于智能家居产品，深度估计技术可以让家居产品与人进行互动，实现更加智能化的控制。

三、深度估计技术未来发展方向深度估计技术在未来的发展方向主要包括以下几个方面：1. 更加准确的深度估计技术。

在单目视觉领域中，还需要进一步提高深度估计技术的准确率，以达到更高的三维重建效果。

2. 更加高效的深度估计技术。
