日产5000吨水泥熟料新型干法生产线窑尾系统工艺毕业设计方案

项目名称：日产5000t新型干法水泥生产线水泥制成车间设计系部名称：建筑材料工程系专业名称：材料工程普高材料10毕业设计任务书一、项目概况1、项目名称×××水泥公司5000t/d新型干法水泥生产线工程。

2、项目建设地点建设厂址位于新疆塔城地区乌苏市东工业区东南角，中电投乌苏热电厂一期工程北侧，长期围墙内占地面积423.5亩。

厂址据乌苏市中心约3.5km。

3、项目建设规模建设规模：日产熟料5000吨；年产水泥200万吨，其中年产P.C 32.5复合硅酸盐水泥100万吨，P.O 42.5 普通硅酸盐水泥100万吨。

配套建设水泥窑余热利用系统，设置窑尾余热锅炉、窑头余热锅炉和过热器，产生的饱和蒸汽送往热电厂，由热电厂统一输送至乌苏市采暖用热二、建厂条件1、拟建厂址及区域位置水泥生产线建于乌苏市东工业区东南角处，中电投乌苏热电厂一期工程北侧，厂址距离市中心约3.5km。

厂址北邻工业园的北京东路。

水泥生产线总占地面积423.5亩。

2、原料及燃料（1）石灰质原料考虑在乌苏市自建石灰岩矿。

乌苏市已探明石灰岩储量丰富，矿石氧化钙含量48%以上，是生产水泥的良好原料。

乌苏市及沙湾县境内有多处石灰岩矿山资源。

经调查，求得储量1600万吨。

乌苏市托托河上游查岗果勒一带石灰岩矿床，由国家建材工业局地质公司新疆地勘大队于1977年至1978年进行了详查，计算出储量1932.4万吨。

矿石品位：CaO：46~52%，Mg O<2.5%，SiO3~12%。

其中有益、有害组分含量均符合2水泥用石灰岩矿石的质量标准。

（2）硅铝质原料及硅质校正原料乌苏市境内有丰富的硅铝质原料及硅质校正原料资源。

A．砂岩、泥岩矿乌苏市周边砂岩、泥灰岩等水泥配料用硅铝质原料矿山较多，储量丰富，可作为硅质料正原料。

砂岩化学成分中SiO2含量66.79%偏低，但硅酸铝值较高，基本符合硅质校正原料要求。

B.热电厂粉煤灰、煤渣粉煤灰来自中电投乌苏热电厂煤粉锅炉，热电厂一期工程年干排粉煤灰13.9万吨、煤渣1.55万吨。

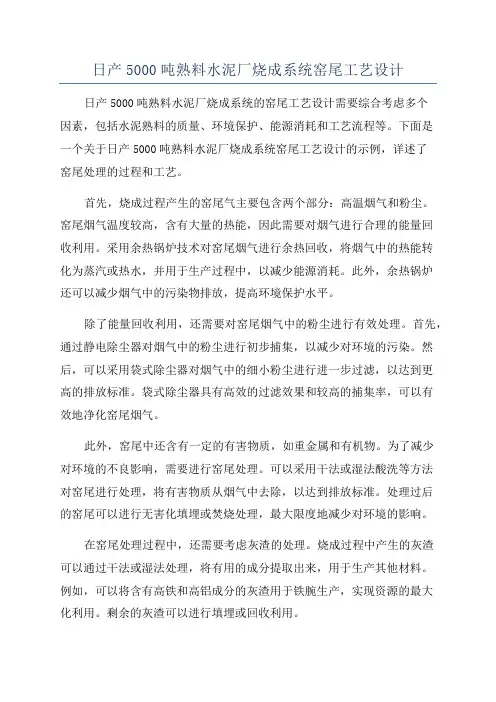

日产5000吨熟料水泥厂烧成系统窑尾工艺设计日产5000吨熟料水泥厂烧成系统的窑尾工艺设计需要综合考虑多个因素，包括水泥熟料的质量、环境保护、能源消耗和工艺流程等。

下面是一个关于日产5000吨熟料水泥厂烧成系统窑尾工艺设计的示例，详述了窑尾处理的过程和工艺。

首先，烧成过程产生的窑尾气主要包含两个部分：高温烟气和粉尘。

窑尾烟气温度较高，含有大量的热能，因此需要对烟气进行合理的能量回收利用。

采用余热锅炉技术对窑尾烟气进行余热回收，将烟气中的热能转化为蒸汽或热水，并用于生产过程中，以减少能源消耗。

此外，余热锅炉还可以减少烟气中的污染物排放，提高环境保护水平。

除了能量回收利用，还需要对窑尾烟气中的粉尘进行有效处理。

首先，通过静电除尘器对烟气中的粉尘进行初步捕集，以减少对环境的污染。

然后，可以采用袋式除尘器对烟气中的细小粉尘进行进一步过滤，以达到更高的排放标准。

袋式除尘器具有高效的过滤效果和较高的捕集率，可以有效地净化窑尾烟气。

此外，窑尾中还含有一定的有害物质，如重金属和有机物。

为了减少对环境的不良影响，需要进行窑尾处理。

可以采用干法或湿法酸洗等方法对窑尾进行处理，将有害物质从烟气中去除，以达到排放标准。

处理过后的窑尾可以进行无害化填埋或焚烧处理，最大限度地减少对环境的影响。

在窑尾处理过程中，还需要考虑灰渣的处理。

烧成过程中产生的灰渣可以通过干法或湿法处理，将有用的成分提取出来，用于生产其他材料。

例如，可以将含有高铁和高铝成分的灰渣用于铁腕生产，实现资源的最大化利用。

剩余的灰渣可以进行填埋或回收利用。

此外，在窑尾处理过程中还需要合理安排设备的布局和运行流程，确保窑尾的处理效果和稳定性。

同时，要加强对窑尾处理过程中产生的污染物排放进行监测和管理，严格按照相关标准和法规进行操作，确保环境保护的效果。

综上所述，日产5000吨熟料水泥厂烧成系统窑尾工艺设计需要考虑到能源回收利用、粉尘处理、有害物质去除、灰渣处理等多个方面的因素。

绵阳职业技术学院材料工程系2014-2015 学年第 1 学期水泥综合设计 任务书班级 学生 指导教师 时间 9.1-12.14一、综合设计题目日产5000t/d 的新型干法水泥厂的总体设计及烧成窑尾工艺设计 生产品种：普通硅酸盐水泥—P.O 52.5 60%矿渣硅酸盐水泥—P.S.A 42.5 40%二、综合设计任务与要求：（1）设计主要内容及要求①全厂工艺设计计算：配料设计、配料计算、物料平衡、主机平衡、储运平衡。

② 全厂总平面布置：合理布置全厂所有建筑物、构筑物、铁路、道路及地上的和地下的工程管线的平面相互位置，使之符合工艺过程。

画图比例：1:1000。

③重点车间设计：预热器、分解炉、回转窑的选型；主要附属设备的选型；车间的工艺布置。

画图比例：1:100，扩大初步设计深度。

④编写设计说明书：内容包括封面、任务书、内容摘要、目录、前言、正文（设计工艺计算与选型计算及相关说明）、总结、参考文献等。

说明书中一级标题字号为小三加粗，二级标题为四号加粗，三级标题为小四加粗、正文为小四，行距为1.25，页数不少于40页。

（2）设计进度要求：（3）学生按学校规定上课时间到设计室进行设计，严禁将食物带入设计室，保持设计室卫生。

学生有事情离开设计现场，要求履行请假手续，不得无故缺席。

时间第1周第2周第3周第4周第10周第11～14周 第15周 内容 配料计算 物料平衡 主机平衡 储库平衡 车间设计绘制总平面图 及车间布置图毕业答辩前言新型干法水泥生产自问世以来倍受世界各国的关注，特别是上世纪80 年代以来得到了突飞猛进的发展，国际水泥工业以预分解技术为核心，将现代科学技术和工业化生产的最新成果广泛应用于水泥生产的全过程，形成了一套具有现代高科技为特征和符合优质、高效、节能、环保以及大型化、自动化的现代生产方法。

新型干法水泥技术代表了现阶段最高的水泥烧成技术，可以提高窑单位容积产量、提高窑砖衬寿命和运转率，且自动化水平高、生产规模大，可以选用低质燃料或低价废物燃料，节省燃料，降低热耗和电耗，减小设备和基建投资费用、CO 和 NOx生成量少和事故率低，操作稳定。

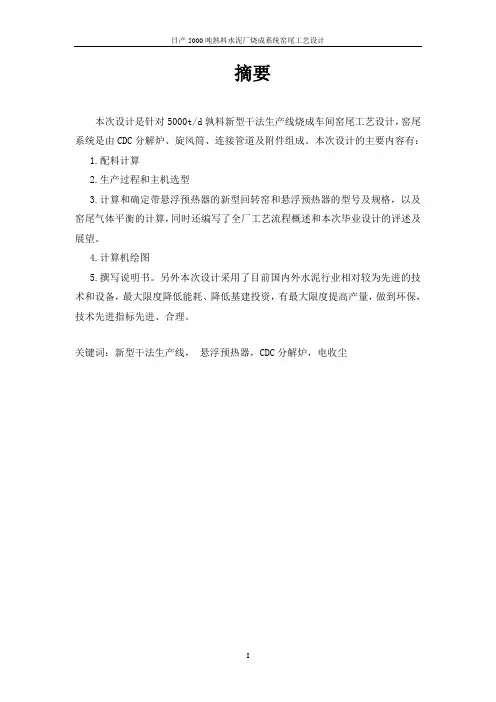

日产5000吨熟料水泥厂烧成系统窑尾工艺设计摘要本次设计是针对5000t/d孰料新型干法生产线烧成车间窑尾工艺设计，窑尾系统是由CDC分解炉、旋风筒、连接管道及附件组成。

本次设计的主要内容有：1.配料计算2.生产过程和主机选型3.计算和确定带悬浮预热器的新型回转窑和悬浮预热器的型号及规格，以及窑尾气体平衡的计算，同时还编写了全厂工艺流程概述和本次毕业设计的评述及展望。

4.计算机绘图5.撰写说明书。

另外本次设计采用了目前国内外水泥行业相对较为先进的技术和设备，最大限度降低能耗、降低基建投资，有最大限度提高产量，做到环保，技术先进指标先进、合理。

关键词：新型干法生产线，悬浮预热器，CDC分解炉，电收尘AbstrctThis design is aim end of kiln technics for 5000t/d ripe material new type dry process calcination worshop ,The end of kiln is composed of CDC break down furnace 、cyclone canister 、joint pipeline and attachment (box for sprinkling powder 、flap trap 、system of blow and block up ,and so on ). The main content of this design cotain:1,Calculation of ingredient 、calculation of material balance \calculation of repository and calculation heat balance; 2,choose type of main processor and auxiliary machinery for factory ;3,technological design for calculation workshop ;4,The characteristic of technics disposal for factory ;5,Charting by computer ;6, Writing specification .On the other side ,the design the technology and requirement of which are relatively adavanced in national and International cement industry ,It could maxium decrease the energy consumption and investment of capital construction ,In the same time it also maximum enhance the yield and quality , satisfy the requirement of protecting environment and the technical economic index advanced and reasonable .Keywords:New dry process production line ; Suspension preheater ;CDC break down furnace;EspII日产5000吨熟料水泥厂烧成系统窑尾工艺设计目录第一章前言 (1)1.1设计方案 (2)1.1.1设计原则 (4)第二章配料计算 (5)2.1设计题目 (5)2.2原始数据 (5)2.3配料计算 (6)2.3.1 确保熟料率值的组成 (6)2.3.2 熟料热耗的确定 (6)2.3.3 计算煤灰掺入量 (6)2.3.4用EXCEL计算干生料的配合比 (6)2.3.5将干料配比折算成湿料配比 (8)第三章物料平衡 (9)3.1烧成系统生产能力 (9)3.2 生料消耗定额 (9)3.3主机平衡与选型 (11)第四章工艺流程简介 (13)4.1 原料工段 (13)4.2 烧成工段 (13)第五章：车间工艺设计计算 (15)5.1设计计算基础 (15)5.2回转窑设计计算 (16)5.3设备选型计算 (20)5.3.1分解炉 (20)5.3.2悬浮预热器 (21)5.3.3 附属设备选型 (25)总结 (28)致谢 (29)参考文献 (29)IV日产5000吨熟料水泥厂烧成系统窑尾工艺设计第一章前言本设计的课题是：日产5000吨水泥熟料水泥厂新型干法生产线烧成系统窑外预分解工艺设计。

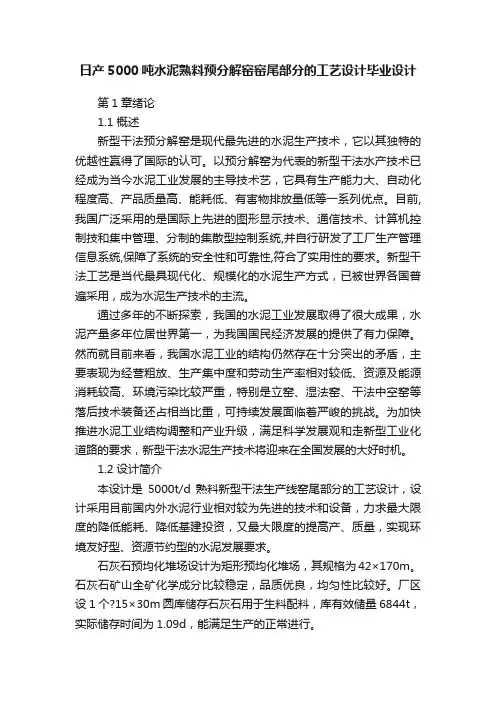

日产5000吨水泥熟料预分解窑窑尾部分的工艺设计毕业设计第1章绪论1.1 概述新型干法预分解窑是现代最先进的水泥生产技术，它以其独特的优越性赢得了国际的认可。

以预分解窑为代表的新型干法水产技术已经成为当今水泥工业发展的主导技术艺，它具有生产能力大、自动化程度高、产品质量高、能耗低、有害物排放量低等一系列优点。

目前,我国广泛采用的是国际上先进的图形显示技术、通信技术、计算机控制技和集中管理、分制的集散型控制系统,并自行研发了工厂生产管理信息系统,保障了系统的安全性和可靠性,符合了实用性的要求。

新型干法工艺是当代最具现代化、规模化的水泥生产方式，已被世界各国普遍采用，成为水泥生产技术的主流。

通过多年的不断探索，我国的水泥工业发展取得了很大成果，水泥产量多年位居世界第一，为我国国民经济发展的提供了有力保障。

然而就目前来看，我国水泥工业的结构仍然存在十分突出的矛盾，主要表现为经营粗放、生产集中度和劳动生产率相对较低、资源及能源消耗较高、环境污染比较严重，特别是立窑、湿法窑、干法中空窑等落后技术装备还占相当比重，可持续发展面临着严峻的挑战。

为加快推进水泥工业结构调整和产业升级，满足科学发展观和走新型工业化道路的要求，新型干法水泥生产技术将迎来在全国发展的大好时机。

1.2 设计简介本设计是5000t/d熟料新型干法生产线窑尾部分的工艺设计，设计采用目前国内外水泥行业相对较为先进的技术和设备，力求最大限度的降低能耗、降低基建投资，又最大限度的提高产、质量，实现环境友好型、资源节约型的水泥发展要求。

石灰石预均化堆场设计为矩形预均化堆场，其规格为42×170m。

石灰石矿山全矿化学成分比较稳定，品质优良，均匀性比较好。

厂区设1个?15×30m 圆库储存石灰石用于生料配料，库有效储量6844t，实际储存时间为1.09d，能满足生产的正常进行。

因为原煤成的分波动对烧成工艺、热工制度的稳定性及熟料质量等的影响极大，外购煤的质量难以完全预先控制，同时多点供应原煤的可能性是存在的，并且考虑将来使用低品位原煤的需要，故设置原煤预均化设施。

日产5000吨熟料水泥生产线工艺设计参数_毕业论文设计说明书1日产5000吨熟料水泥生产线工艺设计-参数摘要本次设计的是一条日产5000 吨水泥熟料的新型干法水泥生产线。

该生产线主要生产的水泥品种为P.O 42.5和P.F 32.5水泥，袋散比为：40%：60%。

本次设计的主要内容包括：全厂生产工艺流程设计；熟料矿物组成设计及配料计算；工艺平衡计算（物料平衡、储库平衡、主机平衡）；计算和确定新型回转窑、悬浮预热器、分解炉的型号及规格，以及窑尾气体平衡的计算，同时还编写了全厂工艺流程概述、全厂质量控制表等；最后进行了全厂工艺平面布置的设计。

在本次设计中，采用了一些新的工艺技术，例如：高效率立式磨和高效选粉机等，特别是采用的TDF型分解炉为喷腾型分解炉，结构简单，外形规整，便于设计布置，为DD型的改进型，是国内制造的新一代分解炉。

本次设计还采用了利用窑尾热废气预热生料以及在窑头窑尾设置余热锅炉进行余热发电的有效方法来降低系统热耗。

关键词：配料，选型，预热器，分解炉，烧成窑尾The Design of a Cement Clinker Production Line With the Capacity of 5000 Tons Per Day-Parameter 3ABSTRACTThe title of the graduating design is to construct a cement plant with 5000 tons per day production line the main production is 42.5 P.O and 32.5 P.F, Bag than scattered: 40%：60%。

The main content of this design is:Selection of ratios and the calculating and of raw mixes ;Manufacturing process and selection of the main machines ;The phases of this design is to calculate and design preheated and pre -claimer and also the balancing of the main machines at the same time , I compose the summarization of technology flow for what factory and quality control of the whole factory and prospects of the design project for graduation etc ;The 1ast step of the design is the layout of the whole plant .In the design , some new technologies and techniques are introduced such as vertical spindle moll and high efficiency classifiers and acts .In this design, adopt some new technology, for example: efficiency vertical polishing and efficient classifier, etc.Especially the TDF type of decomposing furnace smoke for spray type decomposition furnace, simple and neat appearance, easy to design layout, DD type for improved by tianjin cement design institute transformation, the domestic manufacturing of a new generation of decomposing furnace.This design has also used the use of hot gas preheating and end of the raw material in the kiln head end of the waste heat boiler to waste heat power set the effective method to reduce the heat consumption system.KEY WORDS:ratio of raw materials ，slection ，preheater, calciner，Burn into kiln tail目录前言(7)第1章工艺设计的指导思想与原则(8)1.1 总体设计(8)1.1.1指导思想(2)1.1.2设计原则(9)1.1.3厂址选择(5)第二章配料计算(7)2.1毕业设计原始资料(7)2.2设计内容(8)2.3配料计算(8)2.3.1熟料率值的确定(8)2.3.2熟料热耗的确定(8)2.3.3用EXCEL计算干生料的配合比(8)2.3.4将干料配比折算成湿料配比(11)第三章物料平衡(13)3.1烧成车间生产能力和工厂能力的计算(13) 3.1.1窑型和规格的选取(13)3.1.2窑的台时产量标定(13)3.2原、燃材料消耗定额的计算(14)3.2.1生料消耗定额(15)3.2.2干石膏消耗定额(16)3.2.3干混合材消耗定额(16)3.2.4干煤的消耗定额(17)3.2.5设计水泥产量(17)第4章主机平衡(19)主机设备及工作制度(20)第五章储库平衡(24)5.1储库的设计(24)5.2生产工艺流程及特点(24)5.2.1生产质量控制网(25)5.2.2工艺流程描述(26)5.2.3物料储存方式、储存量及储存期(30)第六章烧成窑尾工艺计算(32)6.1理论料耗(32)6.1.1生料料耗(33)6.1.2预热器飞灰量(33)6.1.3收尘器收入飞灰量(33)6.1.4出收尘器的飞灰量(33)6.1.5实际料耗(33)6.1.6预热器喂料量(33)6.2预热器及分解炉工艺计算(33)6.2.1准备计算(33)6.2.2 C5废气量(35)6.2.3 C4废气量(35)6.2.4 C3废气量(36)6.2.5 C2废气量(36)6.2.6 C1废气量(36)第七章烧成窑尾设备选型(38)7.1烧成窑尾系统的热工设备简介(38)7.1.1预热器(39)7.1.2 TDF型分解炉(39)7.1.3回转窑(40)7.2三次风管直径的确定(40)7.3分解炉规格的确定(40)7.4预热器规格的确定(42)7.4.1 五级预热器规格的确定(42)7.4.2 四级预热器规格的确定(42)7.4.3 三级预热器规格的确定(43)日产5000吨熟料水泥生产线工艺设计参数_毕业论文设计说明书1第2页7.4.4 二级预热器规格的确定(43)7.4.5 一级预热器规格的确定(43)结论(45)谢辞(46)参考文献(47)前言毕业设计是学生完成所有理论课和实验实习课程后的一个教学环节，它在教师的指导下，由学生综合运用学过的专业基础理论和实践生产知识，查阅工具书和各种技术资料以达到计算绘图编写说明书等来解决实际技术问题的教学环节，也是从事技术工作的一次技术演习，与先前教学过程相比，具有较强的综合性、实践性和探索性，是学生在校学习的最高阶段。

日产5000吨水泥熟料水泥厂新型干法窑尾烧成系统工艺设计摘要本次设计的任务是5000t/d水泥熟料新型干法生产线烧成系统窑尾工艺设计。

预热器主要分为四级预热器和五级旋风预热器两种：其主要区别在于第一级预热器出口废气温度、废气量以个水泥生产线的耗煤量。

根据国内新型干法水泥生产的情况，窑尾烟气量可达1.5-1.9 Nm3/kg（煤粉燃烧后产生的理论烟气量为0.8-1.2 Nm3/kg 、0.2-0.4 Nm3/kg的漏风、过剩空气、盐类分解、自由水蒸发、高岭土脱水、空气带入含湿量等）。

四级预热器窑由于少了一级预热故本次设计选用五级悬浮预热器。

器，其漏风量比五级预及整热器窑有所减少，窑尾预热器烟气量也对应减少。

四级预热器但同时四级预热器增加了煤耗，增加煤耗量与增加发电量之比远远大于国家公布的火电标准煤耗表明，四级预热器窑的能源利用效率比五级预热器窑低。

五级预热器窑投资虽然有所增加，发电量减少；但煤耗量的减少更为明显，其运行时的经济效益和环境效益明显大于四级预热器窑。

关键词：烧成系统，预热器，分解炉，物料平衡安徽建筑工业学院本科毕业设计ABSTRACTThis design is the task of 5000 t/d NSP cement clinker production line firing system preheater process design. Preheater mainly divided into level 4 preheater and category five cyclone preheater two kinds: the main difference between the first level preheater export waste gas, waste gas temperature by a quantity of cement production line HaoMeiLiang. According to domestic NSP cement production, smoke gas inlet up to 1.5-1.9 N m3/ kg (pulverized coal burning after the theory of gas produced smoke for 0.8 1.2 N m3/ kg, 0.2 0.4N m3/ kg air leakage, the excess air, salt decomposition, free water evaporation, kaolin dehydration, air into the moisture content, etc.). Level 4 preheater kiln due to the level 1 preheat so the less design choose a category five suspension preheater. Implement, the leakage air volume gets than a category five and the heat exchanger kiln inlet preheater decreased, but also corresponding to reduce gas smoke. Level 4 preheater but at the same time level 4 preheater increased coal consumption, increase the amount and increase the capacity of the coal consumption than far greater than national publication of the thermal power standard that level 4 preheater coal kiln energy efficiency than category five preheater kiln low. A category five preheater kiln investment increased capacity, although reduce; But the amount of coal consumption reduce is more apparent, its runtime economic benefits and environmental benefits significantly greater than level 4 preheater kiln.KEYWORDS: Firing system Preheater NSP Material balance日产5000吨水泥熟料水泥厂新型干法窑尾烧成系统工艺设计目录摘要 (I)ABSTRACT........................................................... I I 第一章绪论..................................................... - 1 -1.1 设计任务及其依据，论述所生产产品的意义和价值............ - 1 -1.1.1 设计任务：......................................... - 1 -1.1.2 生产产品的种类及意义和价值......................... - 1 -1.2 窑的选型及标定.......................................... - 3 -1.2.1 窑的标定的意义..................................... - 3 -1.2.2 窑的选型计算....................................... - 4 -1.2.3 回转窑产量的标定................................... - 4 -1.3 结论.................................................... - 5 -1.3.1 窑的年利用率....................................... - 5 -1.3.2烧成系统的生产能力：............................... - 5 -1.3.3 确定窑的台数：..................................... - 6 - 第二章配料计算................................................. - 7 -2.1配料及物料平衡计算 ...................................... - 7 -2.2假设原料配比 ............................................ - 7 -2.2.1 计算白生料化学成分................................. - 8 -2.2.2 计算灼烧基生料化学成分............................. - 8 -2.2.3 计算熟料标准煤耗................................... - 8 -2.2.4 计算煤灰掺入量..................................... - 8 -2.2.5计算熟料化学成分（%）.............................. - 9 -2.2.6计算率值........................................... - 9 - 第三章总平面布置和工艺流程.................................... - 10 -3.1 水泥总平面设计的步骤................................... - 10 -3.1.1初步设计.......................................... - 10 -3.1.2施工图设计........................................ - 11 -3.2 工艺设计的基本原则和程序............................... - 11 -安徽建筑工业学院本科毕业设计3.2.1 工艺设计的基本原则................................ - 11 -3.2.2 工艺流程简介...................................... - 11 - 第四章物料平衡表.............................................. - 13 -4.1 计算熟料料耗........................................... - 13 -4.1.1理论料耗.......................................... - 13 -4.1.2实际料耗.......................................... - 13 -4.1.3计算实物煤耗...................................... - 13 -4.1.4 计算干基实际消耗定额.............................. - 13 -4.1.5 计算湿基实际消耗定额.............................. - 13 -4.2计算湿物料配合比 ....................................... - 14 -4.2.1编制物料平衡表.................................... - 14 - 第五章主机设备选型计算........................................ - 15 -5.1破碎设备................................................ - 15 -5.2窑外分解窑选型......................................... - 16 -5.3煤磨选型............................................... - 16 -5.4熟料烧成窑尾系统及其设备选型.......................... - 18 -5.4.1预热器飞灰量...................................... - 19 -5.4.2出收尘器飞灰量.................................... - 19 -5.4.3收尘器收下灰量.................................... - 19 -5.4.4实际料耗.......................................... - 19 -5.4.5预热器喂料量...................................... - 19 -5.5 气体量计算............................................. - 19 -5.5.1 窑尾排除废气量.................................... - 20 -5.5.2 三次风管抽风量.................................... - 20 -5.5.3 分解炉内废气量.................................... - 21 -5.6预热器废气量计算 ...................................... - 21 -5.6.1 五级预热器废气量.................................. - 21 -5.6.2 四级预热器废气量.................................. - 21 -5.6.3三级预热器废气量.................................. - 21 -日产5000吨水泥熟料水泥厂新型干法窑尾烧成系统工艺设计5.6.4二级预热器废气量.................................. - 22 -5.6.5 一级预热器废气量.................................. - 22 -5.6.6入高温风机废气量.................................. - 22 -5.7预热器选型 ............................................. - 22 -5.7.1直径确定.......................................... - 22 -5．7.2确定预热器型号................................... - 23 -5.8 袋收尘................................................. - 25 -5.9 输送设备.............................................. - 26 -5.9.1 带式输送机(由配料站入磨)......................... - 26 -5.9.2 螺旋输送机（输送增湿塔窑灰）.................... - 27 - 第六章总结.................................................... - 29 - 致谢........................................................... - 30 - 参考文献....................................................... - 31 -日产5000吨水泥熟料水泥厂新型干法窑尾烧成系统工艺设计第一章绪论水泥是国民经济的基础原材料，水泥工业与经济建设密切相关，在未来相当长的时期内，水泥仍将是人类社会的主要建筑材料。

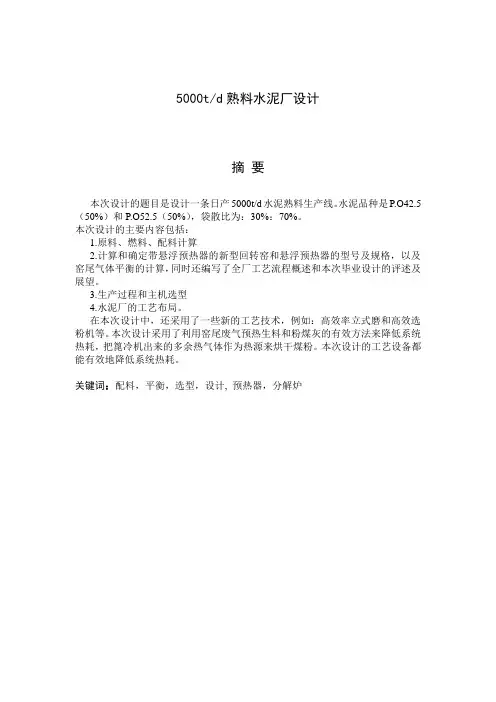

5000t/d熟料水泥厂设计摘要本次设计的题目是设计一条日产5000t/d水泥熟料生产线。

水泥品种是P.O42.5（50%）和P.O52.5（50%），袋散比为：30%：70%。

本次设计的主要内容包括：1.原料、燃料、配料计算2.计算和确定带悬浮预热器的新型回转窑和悬浮预热器的型号及规格，以及窑尾气体平衡的计算，同时还编写了全厂工艺流程概述和本次毕业设计的评述及展望。

3.生产过程和主机选型4.水泥厂的工艺布局。

在本次设计中，还采用了一些新的工艺技术，例如：高效率立式磨和高效选粉机等。

本次设计采用了利用窑尾废气预热生料和粉煤灰的有效方法来降低系统热耗，把篦冷机出来的多余热气体作为热源来烘干煤粉。

本次设计的工艺设备都能有效地降低系统热耗。

关键词：配料，平衡，选型，设计, 预热器，分解炉5000 TON PER DAY CEMENT CLINKER DESIGNABSTRACTThe title of this graduating design is to construct a cement plant with 5000 tons per day production line. The production is P.O.42.5 and P.O.52.5 cement, both their percentages are 50%.And the cement sale in bags account for 30%.The main content of this design is:1. Calculated ratio of raw materials.2. Manufacturing process and selection of the main machine.3. The phases of this design is to calculate and design preheated and pre-claimer and also the balancing of the main machine At the this time, I compose the summarization of technology flow for what factory and quality control of the whole factory and prospects of the design project for graduation，etc.1. The last step of the design is the layout of the whole plant.In the design, some new technologies and techniques are introduced such as vertical spindle moll and high efficiency classifiers and actsTo reduce the total energy consumption an affection method is used to reuse the kiln exhausted gases from the cooler is also used as thermal sources of the drier to dry puzzling, all these techniques are effective to reduce the total thermal consumption.KEY WORDS : ratio of raw materials，balance，slection ,design, preheater, calciner 毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

图1 物料平衡图图2 热量平衡图物料平衡计算收入项目燃料总消耗量(kg/kg)r其中：窑头燃料量＝K y m r (kg/kg)Q s=(m gs C s+m ws C w)t s＝[(1.560－0.401m r)×0.878十(0.003－0.001m r)×4.182]×50＝69.111－17.813m r(kJ/kg)(0～50℃时，水的平均比热C w＝4.182KJ/kg℃，干生料平均比热C s＝0.878kJ/kg)(4)入窑回灰带入热量Q yh＝m yk C yh t yh＝0.100×0.836×50＝4.180 kJ/kg(0～50℃时，回灰平均比热C yh＝0.836kJ/kg℃)(5)空气带入热量a.入窑一次空气带入热量Q y1k＝V y1k C y1k t y1k＝0.10V yk C y1k t y1k＝0.10×2.586m r×1.298×25 ＝8.39m r (kJ/kg)(0～25℃时，空气平均比热C y1k＝1.298KJ/Nm3.℃)b.入窑二次空气带入热量Q y2k＝V y2k C y2k t y2k＝0.85V yk C y2k t y2k＝0.85×2.586m r×1.403×1100＝3392.3m r(kJ/kg) (0～1100℃时，空气平均比热C y2k＝1.403kJ/Nm3·℃)c.入分解炉二次空气带入热量Q F2k＝V F2k C F2k t F2k＝4.310m r×1.403×900 ＝5442.2m r(kJ/kg)(0～900℃时，空气平均比热C F2k＝1.403kJ/Nm3.℃)d.气力提升泵喂料空气带入热量（忽略）e.系统漏风带入热量Q LOK=V LOK C LOK t LOK =1.299m r×1.298×25＝42.153m r (kJ/kg)(0～25℃时，空气平均比热C LOK＝1.298kJ/Nm3·℃)总收入热量Q zs＝Q rR＋Q r＋Q s＋Q yk＋Q y1k+Q y2k＋Q F2k＋Q sk＋Q LOK＝24200m r＋69.240m r＋(69.111－17.813m r)＋4.180＋8.39m r＋3392.3m r＋5442.2m r＋0+42.253m r＝73.291＋33136m r(kJ/kg)1.2.1支出项目(1)熟料形成热Q sh=109+30.04C a O k+6.48Al2O3k+30.32M g O k-17.12S i O2k+1.58Fe2O3k=109+30.04×66.67+6.48×5.38+30.32×0.58-17.12×22.34-1.58×3.65 =1776kJ/kg(2)蒸发生料中水分耗热量Q ss ＝(m ws ＋m ks )q qh ＝(0.003－0.001m r ＋0.016－0.004m r )×2380＝45.220－11.9m r (kJ/kg)(50℃时，水的汽化热q qh ＝2380kJ/kg)(3)废气带走热量fSO SO O O O H O H N N CO CO f t C V C V C V C V C V Q )(2222222222++++=＝[(0.281＋1.050m r )×1.921＋6.818m r ×1.319＋(0.025＋0.450m r )×1.550＋0.517m r×1.370＋0.002m r ×1.965]×330＝190.92＋4098.5m r (kJ/kg)[0～340℃时，各气体平均比热：C CO2＝1.921kJ/Nm 3·℃；C N2＝1.319kJ/Nm 3·℃；C H2O ＝1.550kJ/Nm 3·℃；C O2＝1.370kJ/Nm 3·℃；C SO2＝1.965kJ/Nm 3·℃] (4)出窑熟料带走热量Q ysh ＝1×C sh t sh =1×1.078×1360＝1466.1 (kJ/kg)(0～1360℃时，熟料平均比热C sh =1.078kJ/kg.℃)(5)出预热器飞灰带走热量Q fh =m fh C fh t fh =0.100×0.895×300 ＝26.85 (kJ/kg)(0～300℃时，飞灰平均比热C fh ＝0.895kJ/kg ·℃)(6)系统表面散热损失Q B ＝460kJ/kg 支出总热量Q zc ＝Q Sh ＋Q ss 十Q f ＋Q ysh ＋Q fh ＋Q B＝1776＋(45.220—11.9m r )＋(190.92＋4098.5m r )＋1466.1＋26.850＋460＝3965＋4086.6m r kJ/kg列出收支热量平衡方程式Q zs ＝Q zc73.291＋33136m r ＝3965＋4086.6m r 求得：m r ＝0.1340(kg/kg)即烧成1kg 熟料需要消耗0.1340kg 燃料。

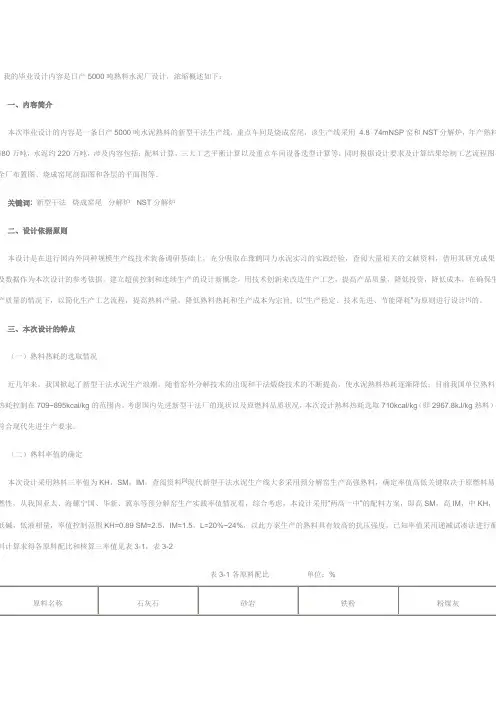

我的毕业设计内容是日产5000吨熟料水泥厂设计，浓缩概述如下：一、内容简介本次毕业设计的内容是一条日产5000吨水泥熟料的新型干法生产线，重点车间是烧成窑尾，该生产线采用 4.8×74mNSP窑和NST分解炉，年产熟料180万吨，水泥约220万吨，涉及内容包括：配料计算，三大工艺平衡计算以及重点车间设备选型计算等，同时根据设计要求及计算结果绘制工艺流程图、全厂布置图、烧成窑尾剖面图和各层的平面图等。

关键词:新型干法烧成窑尾分解炉NST分解炉二、设计依据原则本设计是在进行国内外同种规模生产线技术装备调研基础上，充分吸取在豫鹤同力水泥实习的实践经验，查阅大量相关的文献资料，借用其研究成果及数据作为本次设计的参考依据。

建立超前控制和连续生产的设计新概念，用技术创新来改造生产工艺，提高产品质量，降低投资，降低成本，在确保生产质量的情况下，以简化生产工艺流程，提高熟料产量，降低熟料热耗和生产成本为宗旨, 以“生产稳定、技术先进、节能降耗”为原则进行设计[1]的。

三、本次设计的特点（一）熟料热耗的选取情况近几年来，我国掀起了新型干法水泥生产浪潮。

随着窑外分解技术的出现和干法煅烧技术的不断提高，使水泥熟料热耗逐渐降低；目前我国单位熟料热耗控制在709~895kcal/kg的范围内，考虑国内先进新型干法厂的现状以及原燃料品质状况，本次设计熟料热耗选取710kcal/kg（即2967.8kJ/kg熟料），符合现代先进生产要求。

（二）熟料率值的确定本次设计采用熟料三率值为KH，SM，IM。

查阅资料[3]现代新型干法水泥生产线大多采用预分解窑生产高强熟料，确定率值高低关键取决于原燃料易燃性，从我国亚太、海螺宁国、华新、冀东等预分解窑生产实践率值情况看，综合考虑，本设计采用“两高一中”的配料方案，即高SM，高IM，中KH，低碱，低液相量，率值控制范围KH=0.89 SM=2.5，IM=1.5，L=20%~24%，以此方案生产的熟料具有较高的抗压强度，已知率值采用递减试凑法进行配料计算求得各原料配比和核算三率值见表3-1，表3-2表3-1各原料配比单位：%表3-2 核算率值情况（三）工艺平衡计算首先，在标定窑产量的基础上进行的物料平衡计算回转窑规格及标定产量。

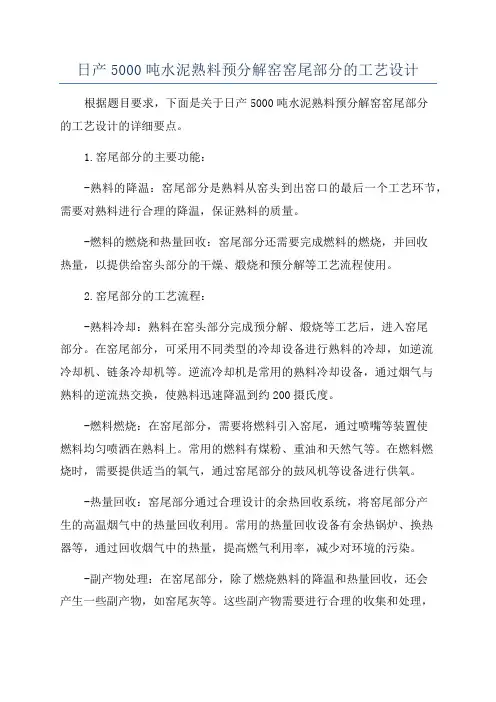

日产5000吨水泥熟料预分解窑窑尾部分的工艺设计根据题目要求，下面是关于日产5000吨水泥熟料预分解窑窑尾部分的工艺设计的详细要点。

1.窑尾部分的主要功能：-熟料的降温：窑尾部分是熟料从窑头到出窑口的最后一个工艺环节，需要对熟料进行合理的降温，保证熟料的质量。

-燃料的燃烧和热量回收：窑尾部分还需要完成燃料的燃烧，并回收热量，以提供给窑头部分的干燥、煅烧和预分解等工艺流程使用。

2.窑尾部分的工艺流程：-熟料冷却：熟料在窑头部分完成预分解、煅烧等工艺后，进入窑尾部分。

在窑尾部分，可采用不同类型的冷却设备进行熟料的冷却，如逆流冷却机、链条冷却机等。

逆流冷却机是常用的熟料冷却设备，通过烟气与熟料的逆流热交换，使熟料迅速降温到约200摄氏度。

-燃料燃烧：在窑尾部分，需要将燃料引入窑尾，通过喷嘴等装置使燃料均匀喷洒在熟料上。

常用的燃料有煤粉、重油和天然气等。

在燃料燃烧时，需要提供适当的氧气，通过窑尾部分的鼓风机等设备进行供氧。

-热量回收：窑尾部分通过合理设计的余热回收系统，将窑尾部分产生的高温烟气中的热量回收利用。

常用的热量回收设备有余热锅炉、换热器等，通过回收烟气中的热量，提高燃气利用率，减少对环境的污染。

-副产物处理：在窑尾部分，除了燃烧熟料的降温和热量回收，还会产生一些副产物，如窑尾灰等。

这些副产物需要进行合理的收集和处理，以减少对环境的影响。

常见的处理方法包括进行粉尘收集和处理，以及回收利用窑尾灰等。

3.窑尾部分的设备和控制系统：-逆流冷却机：逆流冷却机是常用的熟料冷却设备，通过设计合理的风道和冷却管道，实现对熟料的迅速降温。

-燃烧系统：包括燃烧装置、给料装置、燃烧控制系统等，用于实现燃料的燃烧和控制燃烧过程中的温度和氧气浓度等参数。

-余热回收系统：包括余热锅炉、换热器等设备，用于回收烟气中的高温热量。

-控制系统：窑尾部分需要配备合适的控制系统，用于控制和调节窑尾部分的各项工艺参数，如温度、氧气浓度等。

1建厂基础资料1.1 设计题目日产5000吨水泥熟料新型干法生产线窑尾系统工艺设计。

1.2 建厂条件(1) 建厂地点：安徽省巢湖(2) 当地气象资料主导风向：西南风；最大风速：10m/s全年总降雨量：724mm日最大降雨量：298mm最大积雪：200mm全年最高温度：39℃；最低温度：-15℃；月平均：最热27.6℃：最冷-1.4℃。

(3) 厂址的自然条件厂区地形：平坦；地耐力：200kPa(4) 矿山资源，各种原料燃料的来源、距离、数量及运输方式石灰石：工厂自备矿山，储量丰富，汽车运入（粉）砂岩：工厂自备矿山，储量丰富，汽车运入矿渣：某钢厂供应，汽车运入铁粉：某钢厂供应，汽车运入石膏：石膏矿供应，成分稳定，汽车运入煤：煤矿供应，火车运入电源水源：供电可靠，水源充足交通运输：交通便利，公路、水路临近厂产品供销散装60％，包装40％(5) 全厂生产规模、产品各种标号:工厂生产熟料5000t/d，产品品种32.5#普通硅酸盐水泥50%和42.5#普通硅酸盐水泥50%。

(6) 生产方法：新型干法1.3原料化学成分表1.1原料化学成分物料名称烧失量SiO2(%)Al2O3(%)Fe2O3(%)CaO(%)MgO(%)其他(%)石灰石43.180.700.420.2534.800．160.49砂岩 1.4187.34 6.40 2.230.760.77 1.00铁粉 1.6638.7810.7342.78 2.01 2.85 1.19粉砂岩 4.61 63.03 13.09 3.75 4.32 2.01 9.19煤灰53.9234.99 4.59 2.790.93 2.781.4 进厂原燃料水分表1.2原、燃料水分物料名称石灰石（粉）砂岩铁粉煤天然水分% 1 9 12 7.51.5 煤的工业分析表1.3煤的工业分析（%）灰分挥发分固定碳发热量A y V y C y Q y22.35 28.77 43.70 22252.4kJ/kg1.6 燃料的组成表1.4燃料的组成组分C Y H Y O Y N Y S Y A Y W Y∑无素分析57.35 4.09 7.18 0.57 0.29 24.98 5.50 99.992设计方案本次设计方案在烧成系统上采用目前水泥工业先进的预分解和产技术，生产规模为5000t/d熟料。
