AO工艺设计方案[精编版]

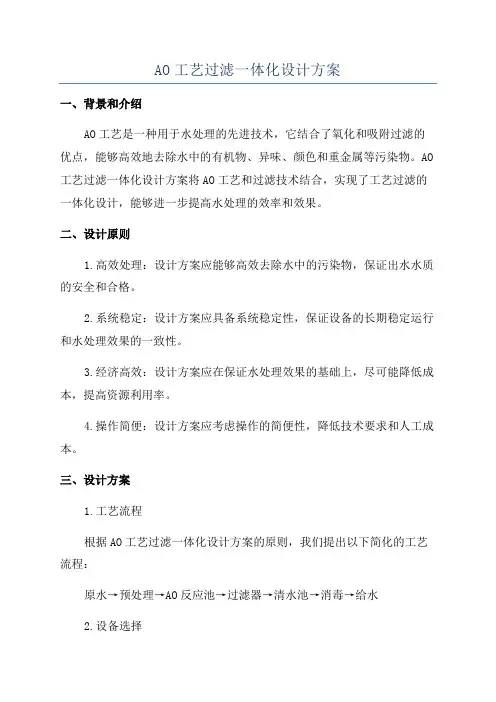

AO工艺过滤一体化设计方案一、背景和介绍AO工艺是一种用于水处理的先进技术，它结合了氧化和吸附过滤的优点，能够高效地去除水中的有机物、异味、颜色和重金属等污染物。

AO 工艺过滤一体化设计方案将AO工艺和过滤技术结合，实现了工艺过滤的一体化设计，能够进一步提高水处理的效率和效果。

二、设计原则1.高效处理：设计方案应能够高效去除水中的污染物，保证出水水质的安全和合格。

2.系统稳定：设计方案应具备系统稳定性，保证设备的长期稳定运行和水处理效果的一致性。

3.经济高效：设计方案应在保证水处理效果的基础上，尽可能降低成本，提高资源利用率。

4.操作简便：设计方案应考虑操作的简便性，降低技术要求和人工成本。

三、设计方案1.工艺流程根据AO工艺过滤一体化设计方案的原则，我们提出以下简化的工艺流程：原水→预处理→AO反应池→过滤器→清水池→消毒→给水2.设备选择(1)预处理设备：包括格栅、沉砂池等，主要用于去除原水中的杂质和悬浮物，保护后续设备的正常运行。

(2)AO反应池：选择一种具有高效氧化和吸附功能的反应池，根据实际情况确定池的大小和数量。

(3)过滤器：选择一种能够高效去除水中颗粒物和微生物的过滤器，如砂滤器、活性炭过滤器等。

(4)清水池：用于存储和供应处理后的水，确保后续消毒过程的稳定性。

(5)消毒设备：选择一种适合的消毒设备，如紫外线消毒器、臭氧消毒器等。

注意：以上设备选择应根据实际情况和需求进行合理选择和配置。

3.设备配置(1)AO反应池和过滤器的配置：根据水处理量和水质要求，确定AO 反应池和过滤器的数量和大小，可以组合多个反应池和过滤器进行使用，以提高处理效率。

(2)清水池的配置：根据出水要求和储存需求，确定清水池的容量和数量，确保水的稳定供应。

(3)设备运行和控制：设计方案应包括设备的运行和控制系统，包括测量和监控设备，用于实时监测水处理的效果和设备的运行状态。

四、操作维护1.操作指导：设计方案应提供详细的操作指导，包括设备的启停顺序、操作规程、维护方法等，确保操作人员能够正确操作和维护设备。

A 2/O 工艺生化池设计一、 设计最大流量Q max=73500m 3/d=3062.5 m 3/h=0.850 m 3/s二、 进出水水质要求表1 进出水水质指标及处理程度三、 设计参数计算①. BOD 5污泥负荷N=0.14kgBOD 5/(kgMLSS ·d)②. 回流污泥浓度X R =10 000mg/L③. 污泥回流比R=50%④. 混合液悬浮固体浓度（污泥浓度） ⑤. TN 去除率 ⑥. 内回流倍数 四、 A 2/O 曝气池计算 ①. 反应池容积 ②. 反应水力总停留时间 ③. 各段水力停留时间和容积 厌氧：缺氧：好氧＝1：1：4厌氧池停留时间h t 33.21461=⨯= ，池容37.70874252661m V=⨯=； 缺氧池停留时间h t 33.21461=⨯= ，池容37.70874252661m V=⨯=；好氧池停留时间h t 34.91464=⨯= ，池容36.283504252664m V =⨯=。

④. 校核氮磷负荷好氧段TN 负荷为：()d kgMLSS kgTN N ⋅=⨯⨯=∙∙/024.06.8350233339.3073500V X T Q 30厌氧段TP 负荷为：()d kgMLSS kgTN P ⋅=⨯⨯=∙∙/017.07.708733334.573500V X T Q 10① 剩余污泥量：X ∆,(kg/d) 式中：取污泥增值系数Y=0.5，污泥自身氧化率05.0=d K ，代入公式得： =5395kg/d 则：湿污泥量：设污泥含水率P=99.2% 则剩余污泥量为： ⑤. 反应池主要尺寸反应池总容积：V=425263m设反应池2组，单组池容积：V =3212632m V= 有效水深5m ，则：S=V/5=4252.62m取超高为1.0m ，则反应池总高m H 0.60.10.5=+= 生化池廊道设置：设厌氧池1廊道，缺氧池1廊道，好氧池4廊道，共6条廊道。

A/O工艺（1）A池（缺氧池）容积，可按以下公式计算：V n=｛0.001Q(N k-N te)-0.12△X v｝/(K de×X)(△X v=y×Y t×Q(S0-S e)/1000)式中：V n-缺氧池容积Q-生物反映池的设计流量（m3 /d）Q=80X-混合液悬浮固体平均浓度（gMLSS/L）X=12 N k-进水总凯氏氮浓度（mg/L）N k=1000N te- 出水总氮浓度（mg/L）N te=30△X v-排出生物反应池出水微生物量(kgMLVSS/d) K de-脱氮速率，取0.03kgNO3-N/(kgMLSS×d)Y t-污泥总产率系数(kgMLSS/kgBOD5) Y t=0.5y-MLSS中MLVSS所占比例y=0.6S0-进水BOD5 S0=6000S e-出水BOD5 S e=300将上面数值代入公式可得V n=170 m3有效水深取4 m,则面积A=170/4=42.5 m2(2)碳氧化池容积,可按下式计算:V= Q(S0-S e)/(1000×N S×X)式中:V-碳氧化池容积Q-进水流量N S-污泥有机负荷(kgBOD5/kgMLSS d),取N S=0.1X-悬浮固体浓度(gMLSS/L)代入上式有:V=380 m3有效水深度取4 m,则面积A=380/4=95 m2(3)强化消化池面积V=Q(S0(NH3-N)-S e(NH3-N))/(1000×N S(NH3-N)×X)Q-进水流量（m3 /d）S0(NH3-N)-NH3-N进水浓度S e(NH3-N)- NH3-N出水浓度N S(NH3-N)-污泥氨氮负荷(kgNH3-N/kgMLSS d),(取0.05)X-悬浮固体浓度(gMLSS/L),(取12)代入上式有:V=130 m3有效水深度取4.0 m,则该池面积A=130/4=32.5 m2(4)碳氧化-消化反应的需气量按下列公式计算:O2= 0.001aQ(S0-S e)-c△X v＋b[0.001Q(N k-N ke)-0.12△X v]-0.626[0.001Q(N t-N ke-N oe)-0.12△X v]式中: Q-进水流量（m3 /d）O2-废水需氧量（m3 /d）N K-进水总凯氏氮浓度（mg/L）N ke-出水总凯氏氮浓度（mg/L）N oe-出水硝态氮浓度（mg/L）a-碳的氧当量,取1.47b- 氨氮的氧当量,取4.57c- 常数,细菌细胞的氧当量,取1.42代入上式有: O 2=813.97kg O 2/d查表可知:水中的溶解氧饱和度为:C S(20)=9.17（mg/L ）; C S(30)=7.63（mg/L ）.本项目采用微孔曝气头曝气,淹没水深为4m,计算温度定为30℃, 曝气头出口处的绝对压力(P b )为: P b =1.013×105＋9.8×103×4=1.405×105 P a 空气离开曝气池池面时,氧的百分比为:O t =21(1-E A )×60%/[79+21(1-E A )]=17.54% (氧转化效率E A 20%) 最不利温度条件下(取30℃) 曝气池混合液中平均饱和度: C sb(30)=C s(30)( P b /202600＋O t /42)=8.474 mg/L换算为20℃条件下,脱氧清水的充氧量:R 0= RC s(20)/{C βρα[sb(T)-]C 1.024T-20}取,0.1,0.2,9.0,8.0====ρβαC 代入得R 0=1309.7kgO 2/d曝气池的平均供气量为：G S =R 0×100/（0.3×E A ）=21828.3 m 3空气 /d=909.5 m 3空气/h =15.16 m 3空气/min若微孔曝气头单盘气量2 m 3 /h ，面积0.25 m 2/个，氧转移效率E A 为20%，则所需曝气头的个数为909.5/2=455个。

ao工艺法
Ao工艺法，也称为澳式科技，是一种应对城市建设中的环境问题的技术。

该项技术可以引导城市规划的各个方面，包括建筑、交通、
能源，以创造更环保、更可持续的城市。

以下是Ao工艺法的详细步骤：
1、城市规划：首先，需要制定一份Ao工艺法的城市规划。

这项
规划应包括相关政策和支持措施。

其中，包括政策和计划来鼓励单位
建筑的绿化和节能，以及支持公共交通系统的建设和推广使用。

2、能源系统：接下来，需设立一套清洁的能源系统，以减少对
传统能源的依赖，例如太阳能电池板或风力发电。

3、绿色建筑：Ao工艺法要求建筑能够更侧重于环保，例如通风
和采光方面的设计。

同时，还要站在能源消耗的角度进行基础设施设计，例如控制能源的使用、改善空气质量等。

4、交通：Ao工艺法重视公共交通系统，例如开展数字化交通模
式或注重步行和骑自行车交通模式等。

通过改变人们的出行模式，我
们可以减少道路拥堵，降低汽车排放产生的空气污染和噪声污染。

5、垃圾处理：Ao工艺法的垃圾处理方法要求将垃圾和有机废料
分类桶分类，垃圾和有机废料的再利用可以发电，这不仅有助于环保，而且还可以解决能源问题。

总的来说，Ao工艺法是一种有益的环保技术。

在实施过程中，我们可以通过城市规划、能源、环境、建筑、交通以及垃圾处理等方面
来落实这个技术。

在创造了一个更整洁、更可持续的城市之后，我们
可以更好地生活、工作和消费。

A O工艺流程课程设计一、课程目标知识目标：1. 学生能够理解A/O工艺流程的基本原理，掌握其运行机制及各阶段的关键步骤。

2. 学生能够描述A/O工艺在污水处理中的应用及其对环境保护的意义。

3. 学生能够解释A/O工艺中活性污泥法的原理及其影响因子。

技能目标：1. 学生能够通过观察和实验操作，分析A/O工艺流程中的水质变化。

2. 学生能够运用图表和数据，评估A/O工艺的处理效果。

3. 学生能够运用所学知识，设计简单的A/O工艺流程，解决实际问题。

情感态度价值观目标：1. 学生通过学习A/O工艺流程，培养环保意识，关注水资源的保护和利用。

2. 学生在学习过程中，学会合作与交流，培养团队精神和批判性思维。

3. 学生能够认识到科学技术在环境保护中的重要性，激发对环保事业的热爱。

本课程针对高年级学生，结合学科特点，注重理论联系实际，提高学生的实践操作能力。

通过本课程的学习，使学生掌握A/O工艺流程的相关知识，培养其在环保领域的技能和素养，为我国环境保护事业贡献力量。

同时，课程目标具体、可衡量，有助于教师进行教学设计和评估，确保学生达到预期学习成果。

二、教学内容1. A/O工艺原理：讲解A/O工艺的基本概念、运行机制，包括缺氧池、好氧池的作用，污泥回流比、混合液回流比的影响。

相关教材章节：第三章第二节2. A/O工艺在污水处理中的应用：介绍A/O工艺在生活污水、工业废水处理中的应用案例，分析其优缺点。

相关教材章节：第三章第三节3. 活性污泥法：讲解活性污泥法的原理、种类及其在A/O工艺中的应用，重点分析溶解氧、污泥龄等影响因子。

相关教材章节：第四章第一节4. 实践操作：组织学生进行A/O工艺流程的观察和实验操作，分析水质变化，评估处理效果。

相关教材章节：第五章5. 设计与应用：引导学生运用所学知识，设计简单的A/O工艺流程，解决实际问题，培养创新意识和实践能力。

相关教材章节：第六章教学内容按照以上五个方面进行组织，确保科学性和系统性。

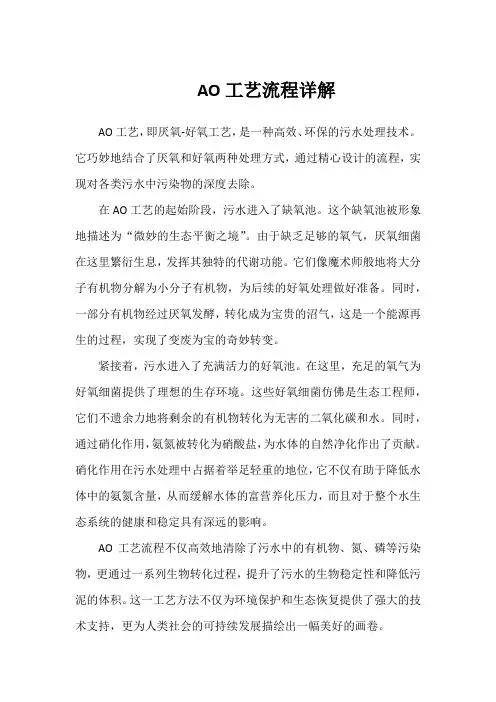

AO工艺流程详解
AO工艺，即厌氧-好氧工艺，是一种高效、环保的污水处理技术。

它巧妙地结合了厌氧和好氧两种处理方式，通过精心设计的流程，实现对各类污水中污染物的深度去除。

在AO工艺的起始阶段，污水进入了缺氧池。

这个缺氧池被形象地描述为“微妙的生态平衡之境”。

由于缺乏足够的氧气，厌氧细菌在这里繁衍生息，发挥其独特的代谢功能。

它们像魔术师般地将大分子有机物分解为小分子有机物，为后续的好氧处理做好准备。

同时，一部分有机物经过厌氧发酵，转化成为宝贵的沼气，这是一个能源再生的过程，实现了变废为宝的奇妙转变。

紧接着，污水进入了充满活力的好氧池。

在这里，充足的氧气为好氧细菌提供了理想的生存环境。

这些好氧细菌仿佛是生态工程师，它们不遗余力地将剩余的有机物转化为无害的二氧化碳和水。

同时，通过硝化作用，氨氮被转化为硝酸盐，为水体的自然净化作出了贡献。

硝化作用在污水处理中占据着举足轻重的地位，它不仅有助于降低水体中的氨氮含量，从而缓解水体的富营养化压力，而且对于整个水生态系统的健康和稳定具有深远的影响。

AO工艺流程不仅高效地清除了污水中的有机物、氮、磷等污染物，更通过一系列生物转化过程，提升了污水的生物稳定性和降低污泥的体积。

这一工艺方法不仅为环境保护和生态恢复提供了强大的技术支持，更为人类社会的可持续发展描绘出一幅美好的画卷。

A/O工艺生物脱氮工艺原理、设计与计算（一）工艺流程A/O工艺以除氮为主时，基本工艺流程如下图1。

图1 缺氧/好氧工艺流程A/O工艺有分建式和合建式工艺两种，分别见图2、图3。

分建式即硝化、反硝化与BOD 的去除分别在两座不同的反应器内进行；合建式则在同一座反应器内进行。

合建式反应器节省了基建和运行费用以及容易满足处理工程对碳源和碱度等条件的要求，但受以下因数影响：溶解氧 (0.5~1.5mg/L)、污泥负荷[0.1~ 0.15kgBOD5/(kgMLVSS•d)]、C/N比(6~7)、pH值(7.5~8.0) ,而不易控制。

对于pH值，分建式A/O工艺中，硝化液一部分回流至反硝化池，池内的反硝化脱氮菌以原污水中的有机物作碳源，以硝化液中NOx-N中的氧作为电子受体，将NO3-N还原成N2,不需外加碳源。

反硝化池还原1gNOx-N产生3.57g碱度，可补偿硝化池中氧化1gNH3-N所需碱度(7.14g)的一半，所以对含N浓度不高的废水，不必另行投碱调pH值，反硝化池残留的有机物可在好氧硝化池中进一步去除。

一般来说分建式反应器(A/O工艺）硝化、反硝化的影响因素控制范围可以相应增大，更为有效地发挥和提高活性污泥中某些微生物（如硝化菌、反硝化菌等）所特有的处理能力，从而达到脱、处理难降解有机物的目的，减少了生化池的容积，提高了生化处理效率，同时也节省了环保投资及运行费用；而合建式A/O工艺便于对现有推流式曝气池进行改造。

图2 分建式缺氧一好氧活性污泥脱氮系统图3 合建式缺氧好氧活性污泥脱氮系统（二）A/O工艺生物脱氮工艺的特点1.优点①同时去除有机物和氮，流程简单，构筑物少，只有一个污泥回流系统和混合液回流系统，节省基建费用。

②反硝化缺氧池不需外加有机碳源，降低了运行费用。

③好氧池在缺氧池后，可使反硝化残留的有机物得到进一步去除，提高了出水水质。

④缺氧池中污水的有机物被反硝化菌所利用，减轻了好氧池的有机物负荷，同时缺氧池中反硝化产生的碱度可弥补好氧池中硝化需要碱度的一半。

摘要： 本设计的污水日处理量为500吨，结合城市污水的水质特征，通过对不同污水处理工艺的比较，最终选择了A/O 工艺，污水处理工艺流程为：污水→调节池→缺氧池→好氧池→MBR 一体化处理设备→出水。

设计出水水质满足《城镇污水处理厂污染物排放标准》（GB 18918-2002）中的一级A 标准。

并对主要构筑物的进行设计计算，确定其尺寸。

一、A/O 工艺技术特点（1）系统优先满足微生物脱氮的碳源要求，反硝化容量充分，系统脱氮能力得到显著加强，同时也避免了回流污泥中携带的硝酸盐对厌氧池的不利影响； （2）聚磷微生物经历厌氧环境之后直接进入生化效率较高的好氧段，其在厌氧环境下形成的吸磷动力得到了更有效的利用；（3）参与循环的微生物全部经历了完整的厌氧-好氧过程，具有“群体效应”，因而显著提高了系统的氮磷脱除能力；（4）通过缩短污泥的沉淀时间，改善了活性污泥的沉降性能，提高了活性污泥浓度，为硝化和反硝化同步进行提供了有利条件，系统的脱氮效率进一步提高； 设计水量与水质 二、设计水量污水的平均处理量为h m d m Q 33平83.20500==； 污水的最大处理量为h m d m Q 33max 25600==； 污水的最小处理量为h m d m Q 33min 625.15375==； 总变化系数z K 为1.2。

三、设计水质设计水质如表3-1所示：表3-1 设计水质情况去除率处理水质达到《MBR 一体化设备》进水水质标准，各项指标见表3-2所示：表3-2 排放标准污染物 CODBOD 5SSTNNH 3-NTP色度pH排放 浓度≤500mg/L ≤300mg/L ≤150mg/L ≤50mg/L ≤5mg/L ≤5mg/L ≤30倍 6～9根据给排水手册5，结合排放水要求和出水水质，计算去除率，如表3-3 所示：%10000⨯-=C C C E e式中：0C——进水物质浓度；e C——出水物质浓度；四、方案确定原则（1）依据水体的水质标准确定成熟可靠的处理工艺，经济合理，安全可靠；（2）合理布局，基建投资费用少，运行管理简便；（3）综合利用，无二次污染，尽量减少工程占地；（4）降低运行能耗和处理成本，以使污水处理厂尽快完全发挥效益；（5）综合国情，提高自动化管理水平。

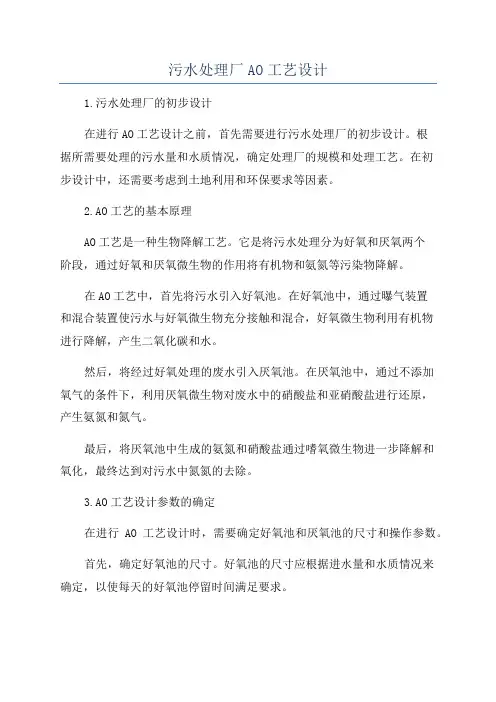

污水处理厂AO工艺设计1.污水处理厂的初步设计在进行AO工艺设计之前，首先需要进行污水处理厂的初步设计。

根据所需要处理的污水量和水质情况，确定处理厂的规模和处理工艺。

在初步设计中，还需要考虑到土地利用和环保要求等因素。

2.AO工艺的基本原理AO工艺是一种生物降解工艺。

它是将污水处理分为好氧和厌氧两个阶段，通过好氧和厌氧微生物的作用将有机物和氨氮等污染物降解。

在AO工艺中，首先将污水引入好氧池。

在好氧池中，通过曝气装置和混合装置使污水与好氧微生物充分接触和混合，好氧微生物利用有机物进行降解，产生二氧化碳和水。

然后，将经过好氧处理的废水引入厌氧池。

在厌氧池中，通过不添加氧气的条件下，利用厌氧微生物对废水中的硝酸盐和亚硝酸盐进行还原，产生氨氮和氮气。

最后，将厌氧池中生成的氨氮和硝酸盐通过嗜氧微生物进一步降解和氧化，最终达到对污水中氮氮的去除。

3.AO工艺设计参数的确定在进行AO工艺设计时，需要确定好氧池和厌氧池的尺寸和操作参数。

首先，确定好氧池的尺寸。

好氧池的尺寸应根据进水量和水质情况来确定，以使每天的好氧池停留时间满足要求。

其次，确定好氧池的运行参数。

好氧池的运行参数包括溶氧浓度、曝气量、混合速度等。

溶氧浓度应保持在2-3 mg/L，曝气量应根据有机负荷和溶解氧需求进行调整，混合速度应保证好氧微生物能充分与污水接触和混合。

然后，确定厌氧池的尺寸。

厌氧池的尺寸应根据好氧池的出水和水质情况来确定，以保证厌氧微生物能充分与废水接触和反应。

最后，确定厌氧池的运行参数。

厌氧池的运行参数包括厌氧池内的氨氮浓度、温度、pH值等。

氨氮浓度应根据厌氧微生物的降解能力来确定，温度应保持在适宜的范围，pH值应根据厌氧微生物的生长条件进行调整。

4.AO工艺的运行调试在完成AO工艺的设计后，需要进行运行调试。

在调试过程中，可以根据实际情况对工艺参数进行调整，以使其达到最佳处理效果。

同时，调试过程中还需要进行一系列的监测分析工作，包括取样和监测进水和出水中的COD、氨氮、总氮等指标。

目录设计总说明 .............................................General Design Introduction ............................1 前言 .................................................1.1 设计背景 .......................................1.1.1 我国污水处理背景 .........................1.1.2 哈尔滨市背景资料 .........................1.1.3 设计资料 .................................1.1.4 污水特征 .................................1.2 城市污水处理厂工艺选择的原则 ...................1.3 工艺流程及各种工艺优缺点对比 ...................1.4 工艺流程 .......................................2 污水处理系统设计计算 .................................2.1 格栅 ...........................................2.1.1 格栅的设计 ...............................2.1.2 设计参数 .................................2.1.3 中格栅设计计算 ...........................2.1.4 细格栅设计计算 ...........................2.2 提升泵站 .......................................2.2.1 泵站设计的原则 ...........................2.2.2 泵房形式及工艺布置 .......................2.2.3 泵房设计计算 .............................2.3 沉砂池 .........................................2.3.1 曝气沉砂池 ...............................2.3.2 设计参数 .................................2.3.3 曝气沉砂池的设计计算 .....................2.3.4 曝气沉砂池曝气计算 .......................2.4 A/O反应池......................................2.4.1 构筑物简介 ...............................2.4.2 设计说明 .................................2.4.3 主要作用 .................................2.4.4 设计参数 .................................2.4.5 设计计算 .................................2.4.6 污泥回流比及混合液回流比 .................2.4.7 剩余污泥量、生产污泥量 ...................2.4.8 需氧量计算 ...............................2.4.9 供气量计算 ...............................鼓风微孔曝气器空气管路计算 .....................2.6 二沉池 .........................................2.6.1 沉淀池的类型及选择 .......................2.6.2 辐流式二沉池的设计参数 ...................2.6.3 设计计算 .................................2.6.4 设备选用 .................................3 污泥处理系统设计计算 .................................3.1 污泥浓缩池 .....................................3.1.1 设计说明 .................................3.1.2 设计规定 .................................3.1.3 设计参数 .................................3.1.4 设备选型 .................................3.2 贮泥池 .........................................3.2.1 构筑物简介 ...............................3.2.2 主要作用 .................................3.2.3 设计参数 .................................3.2.4 设计计算 .................................3.2.5 设备选型 .................................3.3 蓄水池 .........................................3.3.1 构筑物简介 ...............................3.3.2 主要作用 .................................3.3.3 设计说明 .................................3.3.4 设计计算 .................................3.4 脱水机房 .......................................3.4.1 构筑物简介 ...............................3.4.2 主要作用 .................................3.4.3 设计计算 .................................3.4.4 设备选用 .................................4 污水处理厂总体布置 ...................................4.1 污水处理厂平面布置 .............................4.2 平面布置原则 ...................................4.3 平面布置 .......................................4.3.1 工艺流程布置 .............................4.3.2 构（建）筑物平面布置 .....................4.3.3 污水厂管线布置 ...........................4.3.4 厂区道路布置 .............................4.4 污水处理构筑物高程布置 .........................4.4.1 主要任务 .................................4.4.2 布置原则 .................................4.4.3 构筑物高程计算 ...........................4.4.4 构筑物高程布置 ...........................4.5 污泥处理构筑物高程布置 .........................4.5.1 污泥管道的水头损失 .......................4.5.2 污泥处理构筑物水头损失 ...................4.5.3 污泥高程布置 .............................5 经济技术可行性分析 ...................................6 环境影响评价 .........................................6.1建设过程中对环境的影响及对策....................6.1.1 生态影响分析 .............................6.1.2 施工扬尘的环境影响分析 ...................6.1.3 施工噪声的环境影响分析 ...................6.1.4 施工排水、及建筑垃圾的环境影响分析.......6.2 项目建成后的环境影响及对策 .....................6.3 环保投资 .......................................6.4 资源损益分析 ...................................6.5 环境损益分析 ...................................6.6 社会损益分析 ...................................参考文献 ...............................................附录 .................................................致谢 ...................................................哈尔滨市15万m3/d污水处理厂工艺设计A/O工艺设计总说明1. 设计目的、要求、原则1.1 项目提出的背景及投资的必要性哈尔滨市是我国东北黑龙江省的省会城市，随着城市化进程的加快和经济建设的飞速发展,城市污水排放量也迅速增加,大量未经处理的污水任意排放.如果不能得到妥善处理,将给城市及水环境造成严重污染,影响人居环境质量和城市的可持续发展. 我国的水资源形势处于相当困难的境地，流经所有城市的河段中90%以上收到中度或更严重的污染，50%的城市河段的水不能饮用。

200吨/D生活污水处理工程四川宜蓝水处理设备有限公司目录第一章工程概况 (4)第二章设计依据、设计原则及设计范围 (4)1、设计依据 (4)2、设计原则 (4)3、设计范围 (5)第三章污水来源、性质、水量、水质排放标准及设计规模 (6)1、污水来源 (6)2、污水性质 (6)3、污水水量 (6)4、污水水质及排放标准 (6)5、设计规模 (7)第四章设计处理工艺 (7)1、工艺选择 (7)２、工艺流程 (7)３、工艺说明 (7)４、工艺设施 (9)5、工艺特点 (12)第五章总体设计技术参数 (13)1、主要构筑物及技术参数 ............................................................................................ 错误!未定义书签。

2、主要设备及技术参数................................................................................................ 错误!未定义书签。

第六章二次污染防治.. (17)1、臭气防治 (17)2、噪声控制 (18)3、污泥处理 (18)4、防腐 (18)第七章各单元设施处理效果分析表 (18)第八章电气控制和生产管理 (19)1、工程范围 (19)2、控制水平 (19)3、电气控制 (20)4、生产管理 (21)第九章售后服务承诺和服务方案20 第十章公司资质及案例第一章工程概况根据业主提供的情况，确定本工程的设计水量为8m³每小时。

由于没有做水质检验报告，根据同行业信息资料：设计进水水质为：pH=6.0-9.0，COD Cr≤300mg/L，BOD5≤200mg/L，SS≤200mg/L, 氨氮≤30mg/L。

针对该项目具体污水水质的特点，本方案拟采用常规的“A/O生物接触氧化+砂滤碳滤”工艺，该处理工艺较为简单，操作运行方便，日常费用低廉，出水稳定，主要设备为钢结构，考虑到周边环境和卫生问题，故该污水处理工程决定采用全埋地式结构，上部覆土，种植花木、草坪，进一步美化环境。

课程设计a o工艺设计一、教学目标本课程旨在通过教学使学生掌握工艺设计的基本理论、方法和步骤，培养学生的创新能力和实践能力。

具体目标如下：知识目标：使学生了解和掌握工艺设计的基本概念、原理和方法，包括设计思维、设计流程、设计原则等内容。

技能目标：培养学生运用工艺设计理论分析和解决实际问题的能力，能独立完成一般的工艺设计项目。

情感态度价值观目标：培养学生对工艺设计的兴趣和热情，提高学生对美的感受力和创造力，培养学生的团队协作意识和沟通能力。

二、教学内容本课程的教学内容主要包括工艺设计的基本理论、方法和实践。

具体安排如下：1.第一章：工艺设计导论，介绍工艺设计的概念、历史和发展趋势。

2.第二章：设计思维与方法，讲解设计思维的培养、设计方法的应用。

3.第三章：设计流程与实践，介绍设计流程的各个阶段，以及实践中的注意事项。

4.第四章：设计原则与创新，讲解设计原则在实践中的应用，以及如何进行创新设计。

三、教学方法为了提高教学效果，本课程将采用多种教学方法，包括：1.讲授法：讲解基本概念、理论和方法。

2.案例分析法：分析典型设计案例，引导学生运用所学理论知识。

3.实践教学法：学生进行实际操作，培养学生的实践能力。

4.小组讨论法：分组讨论，培养学生的团队协作意识和沟通能力。

四、教学资源为了支持教学，我们将准备以下教学资源：1.教材：《工艺设计导论》、《设计思维与方法》等。

2.参考书：提供相关的设计理论和实践书籍，供学生自主学习。

3.多媒体资料：收集相关的设计案例、视频等，丰富教学手段。

4.实验设备：提供一定的实验室设备，供学生进行实践操作。

五、教学评估本课程的评估方式包括平时表现、作业和考试三个部分，每个部分占总分的三分之一。

平时表现主要考察学生的出勤、课堂参与和团队协作等情况，作业主要考察学生对知识的理解和应用能力，考试主要考察学生的综合运用能力。

评估方式客观、公正，能够全面反映学生的学习成果。

六、教学安排本课程的教学安排如下：共32课时，每周2课时，共计16周。

AO工艺设计方案[精编版]目录设计总说明 (V)General Design Introduction (IX)1 前言 (1)1.1 设计背景 (1)1.1.1 我国污水处理背景 (1)1.1.2 哈尔滨市背景资料 (1)1.1.3 设计资料 (1)1.1.4 污水特征 (1)1.2 城市污水处理厂工艺选择的原则 (2)1.3 工艺流程及各种工艺优缺点对比 (4)1.4 工艺流程 (8)2 污水处理系统设计计算 (9)2.1 格栅 (9)2.1.1 格栅的设计 (9)2.1.2 设计参数 (10)2.1.3 中格栅设计计算 (10)2.1.4 细格栅设计计算 (13)2.2 提升泵站 (15)2.2.1 泵站设计的原则 (15)2.2.2 泵房形式及工艺布置 (16)2.2.3 泵房设计计算 (16)2.3 沉砂池 (19)2.3.1 曝气沉砂池 (20)2.3.2 设计参数 (20)2.3.3 曝气沉砂池的设计计算 (20)2.3.4 曝气沉砂池曝气计算 (24)2.4 A/O反应池 (25)2.4.1 构筑物简介 (25)2.4.2 设计说明 (25)2.4.3 主要作用 (25)2.4.4 设计参数 (25)2.4.5 设计计算 (25)2.4.6 污泥回流比及混合液回流比 (27)2.4.7 剩余污泥量、生产污泥量 (27)2.4.8 需氧量计算 (28)2.4.9 供气量计算 (28)2.4.10 鼓风微孔曝气器空气管路计算 (30)2.6 二沉池 (31)2.6.1 沉淀池的类型及选择 (31)2.6.2 辐流式二沉池的设计参数 (31)2.6.3 设计计算 (31)2.6.4 设备选用 (33)3 污泥处理系统设计计算 (34)3.1 污泥浓缩池 (34)3.1.1 设计说明 (34)3.1.2 设计规定 (34)3.1.3 设计参数 (35)3.1.4 设备选型 (39)3.2 贮泥池 (39)3.2.1 构筑物简介 (39)3.2.2 主要作用 (40)3.2.3 设计参数 (40)3.2.4 设计计算 (40)3.2.5 设备选型 (40)3.3 蓄水池 (40)3.3.1 构筑物简介 (40)3.3.2 主要作用 (41)3.3.3 设计说明 (41)3.3.4 设计计算 (41)3.4 脱水机房 (41)3.4.1 构筑物简介 (41)3.4.2 主要作用 (41)3.4.3 设计计算 (41)3.4.4 设备选用 (42)4 污水处理厂总体布置 (43)4.1 污水处理厂平面布置 (43)4.2 平面布置原则 (43)4.3 平面布置 (45)4.3.1 工艺流程布置 (45)4.3.2 构（建）筑物平面布置 (45)4.3.3 污水厂管线布置 (45)4.3.4 厂区道路布置 (46)4.4 污水处理构筑物高程布置 (46)4.4.1 主要任务 (47)4.4.2 布置原则 (47)4.4.3 构筑物高程计算 (48)4.4.4 构筑物高程布置 (50)4.5 污泥处理构筑物高程布置 (51)4.5.1 污泥管道的水头损失 (51)4.5.2 污泥处理构筑物水头损失 (52)4.5.3 污泥高程布置 (52)5 经济技术可行性分析 (53)6 环境影响评价 (54)6.1建设过程中对环境的影响及对策 (54)6.1.1 生态影响分析 (54)6.1.2 施工扬尘的环境影响分析 (54)6.1.3 施工噪声的环境影响分析 (56)6.1.4 施工排水、及建筑垃圾的环境影响分析 (57)6.2 项目建成后的环境影响及对策 (58)6.3 环保投资 (59)6.4 资源损益分析 (60)6.5 环境损益分析 (60)6.6 社会损益分析 (61)参考文献 (62)附录 (63)致谢 (64)哈尔滨市15万m3/d污水处理厂工艺设计A/O工艺设计总说明1. 设计目的、要求、原则1.1 项目提出的背景及投资的必要性哈尔滨市是我国东北黑龙江省的省会城市，随着城市化进程的加快和经济建设的飞速发展,城市污水排放量也迅速增加,大量未经处理的污水任意排放.如果不能得到妥善处理,将给城市及水环境造成严重污染,影响人居环境质量和城市的可持续发展. 我国的水资源形势处于相当困难的境地，流经所有城市的河段中90%以上收到中度或更严重的污染，50%的城市河段的水不能饮用。

污水处理A/O 工艺设计参数1.HRT水力停留时间：硝化不小于 5～6h；反硝化不大于 2h， A 段:O 段=1:3在 A ／ O工艺中，好氧池的作用是使有机物碳化和使氮硝化；缺氧池的作用是反硝化脱氮，故两池的容积大小对总氮的去除率极为重要。

A／O的容积比主要与该废水的曝气分数有关。

缺氧池的大小首先应满足 NO3--N利用有机碳源作为电子供体，完成脱氮反应的需要，与废水的碳氮比，停留时间、回流比等因素相应存在一定的关系。

借鉴于类似的废水以及正交试验，己内酷胺生产废水的 A／ 0 容积比确定在 1：6 左右，较为合适。

而本设计的 A／ 0 容积比为亚： 2，缺氧池过大，导致缺氧池中的 m（BOD）／m（NO3--N）比值下降，当比值低于 1.0 时，脱氮速率反趋变慢。

另外，缺氧池过大，废水停留时间过长，污泥在缺氧池内沉积，造成反硝化严重，经常出现大块上浮死泥，影响后续好氧处理。

后将 A／ O容积比按 1：6 改造，缺氧池运行平稳。

1.1、 A/O 除磷工艺的基本原理A/O法除磷工艺是依靠聚磷菌的作用而实现的，这类细菌是指那些既能贮存聚磷 (poly —p) 又能以聚β —羟基丁酸 (PHB)形式贮存碳源的细菌。

在厌氧、好氧交替条件下运行时，通过 PHB与 poly —p的转化，使其成为系统中的优势菌，并可以过量去除系统中的磷。

其中聚磷是若干个基团彼此以氧桥联结起来的五价磷化合物，亦被称为聚磷酸盐，其特点是：水解后生成溶解性正磷酸盐，可提供微生物生长繁殖所需的磷源；当积累大量聚磷酸盐的细菌处于不利环境时，聚磷酸盐可分解释放能量供细菌维持生命。

聚β —羟基丁酸是由多个β—羟基丁酸聚合而成的大分子聚合物，当环境中碳源物质缺乏时，它重新被微生物分解，产生能量和机体生长所需要的物质。

这一作用可分为两个过程：厌氧条件下的磷释放过程和好氧条件下的磷吸收过程。

厌氧条件下，通过产酸菌的作用，污水中有机物质转化为低分子有机物( 如醋酸等 ) ，聚磷菌则分解体内的聚磷酸盐释放出磷酸盐及能量，同时利用水中的低分子有机物在体内合成PHB，以维持其生长繁殖的需要。

A1/O生物脱氮工艺一、设计资料设计处理能力为日处理废水量为30000m3废水水质如下：PH值7。

0~7。

5 水温14~25℃BOD5=160mg/L VSS=126mg/L （VSS/TSS=0.7) TN=40mg/L NH3-N=30mg/L根据要求：出水水质如下:BOD5=20mg/L TSS=20mg/L TN 15mg/L NH3—N 8mg/L根据环保部门要求,废水处理站投产运行后排废水应达到国家标准《污水综合排放标准》GB8978-1996中规定的“二级现有”标准，即COD 120mg/l BOD 30 mg/l NH -N<20 mg/l PH=6—9 SS〈30 mg/l二、污水处理工艺方案的确定城市污水用沉淀法处理一般只能去除约25～30℅的BOD5，污水中的胶体和溶解性有机物不能利用沉淀方法去除,化学方法由于药剂费用很高而且化学混凝去除溶解性有机物的效果不好而不宜采用。

采用生物处理法是去除废水中有机物的最经济最有效的选择。

废水中的氮一般以有机氮、氨氮、亚硝酸盐氮和硝酸盐氮等四种形态存在.生活污水中氮的主要存在形态是有机氮和氨氮.其中有机氮占生活污水含氮量的40％～60%，氨氮占50％～60%，亚硝酸盐氮和硝酸盐氮仅占0%~5%.废水生物脱氮的基本原理是在传统二级生物处理中,将有机氮转化为氨氮的基础上，通过硝化和反硝化菌的作用，将氨氮通过硝化转化为亚硝态氮、硝态氮，再通过反硝化作用将硝态氮转化为氮气，而达到从废水中脱氮的目的。

废水的生物脱氮处理过程,实际上是将氮在自然界中循环的基本原理应用与废水生物处理，并借助于不同微生物的共同协调作用以及合理的认为运用控制，并将生物去碳过程中转化而产生及原废水中存在的氨氮转化为氮气而从废水中脱除的过程。

在废水的生物脱氮处理过程中，首先在好氧（oxic)条件下，通过好氧硝化的作用，将废水中的氨氮氧化为亚硝酸盐氮；然后在缺氧（Anoxic）条件下,利用反硝化菌（脱氮菌）将亚硝酸盐和硝酸盐还原为氮气(N2）而从废水中逸出。

200吨/D生活污水处理工程四川宜蓝水处理设备有限公司目录第一章工程概况 (3)第二章设计依据、设计原则及设计范围 (3)1、设计依据 (3)2、设计原则 (3)3、设计范围 (4)第三章污水来源、性质、水量、水质排放标准及设计规模 (5)1、污水来源 (5)2、污水性质 (5)3、污水水量 (5)4、污水水质及排放标准 (5)5、设计规模 (5)第四章设计处理工艺 (6)1、工艺选择 (6)２、工艺流程 (6)３、工艺说明 (6)４、工艺设施 (7)5、工艺特点 (10)第五章总体设计技术参数 (10)1、主要构筑物及技术参数 ....................................................................................................... 错误！未定义书签。

2、主要设备及技术参数 ........................................................................................................... 错误！未定义书签。

第六章二次污染防治 .. (14)1、臭气防治 (14)2、噪声控制 (14)3、污泥处理 (15)4、防腐 (15)第七章各单元设施处理效果分析表 (15)第八章电气控制和生产管理 (16)1、工程范围 (16)2、控制水平 (16)3、电气控制 (16)4、生产管理 (17)第九章售后服务承诺和服务方案20 第十章公司资质及案例第一章工程概况根据业主提供的情况，确定本工程的设计水量为8m³每小时。

由于没有做水质检验报告，根据同行业信息资料：设计进水水质为：pH=6.0-9.0，CODCr ≤300mg/L，BOD5≤200mg/L，SS≤200mg/L, 氨氮≤30mg/L。

针对该项目具体污水水质的特点，本方案拟采用常规的“A/O生物接触氧化+砂滤碳滤”工艺，该处理工艺较为简单，操作运行方便，日常费用低廉，出水稳定，主要设备为钢结构，考虑到周边环境和卫生问题，故该污水处理工程决定采用全埋地式结构，上部覆土，种植花木、草坪，进一步美化环境。

AO工艺中水处理工程方案1. 背景介绍AO工艺是一种常见的污水处理技术，其利用好氧池和厌氧池中的好氧和厌氧微生物，将有机物分解为无机物，达到处理污水的目的。

然而，在AO工艺中，水处理后的中水中仍然含有较高浓度的氨氮和COD等有机物，如果未经处理直接排放，会对环境造成较大的影响。

因此，需要进行进一步的处理，以达到排放标准。

2. 中水处理工程方案2.1 方案概述本方案旨在设计和建造AO工艺中水处理工艺，以处理水中余留的氨氮和COD等有机物，使其达到国家或地方的排放标准。

处理过程包括：初级沉淀、生物膜反应器生化处理、MVR蒸发浓缩、高效活性炭吸附、后续生物处理等步骤。

2.2 初级沉淀初级沉淀是指将中水中大部分悬浮颗粒、有机物等通过重力沉淀下来的过程。

初级沉淀池通常采用矩形或圆形，底部预留清淤口。

初级沉淀处理后的水质较好，可以减轻后续处理流程的负担。

2.3 生物膜反应器生化处理生物膜反应器生化处理是指将中水中的氨氮等有机物通过生长在填料上的微生物降解分解掉的过程。

处理时应控制好反应器中的水流速度和DO含量，以保证微生物正常生长。

2.4 MVR蒸发浓缩MVR蒸发浓缩是指使用机械蒸发技术对中水进行浓缩处理的过程。

MVR技术可以有效地将中水中的水分蒸发掉，并使溶解在水中的有机物、盐类和金属元素浓缩。

此过程中我们可以采用多效蒸发器进行多级蒸发，并通过回收器回收蒸发出的水分，达到环保节能效果。

2.5 高效活性炭吸附高效活性炭吸附是指使用高效活性炭吸附剂吸附中水中余留的有机物等污染物。

高效活性炭吸附剂比传统活性炭更为优良，能够广泛吸附各种有机物和重金属离子，使得中水中的污染物更容易被去除。

2.6 后续生物处理后续生物处理是指对经过初级沉淀、生物膜反应器生化处理、MVR蒸发浓缩、高效活性炭吸附等步骤处理过的中水，再进行二次生化处理的过程。

此过程可以通过静止床生物反应器、浮床生物反应器等方式来进行，目的是将中水中的有机物等去除，以最终达到排放标准。
