怎么用软件画专业的遗传家系图

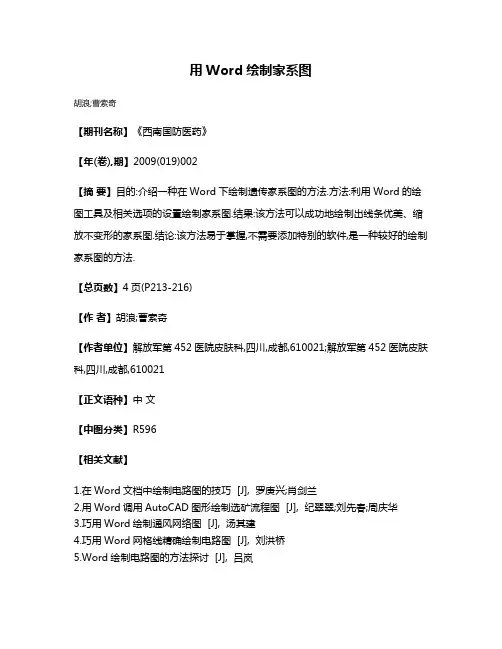

用Word绘制家系图

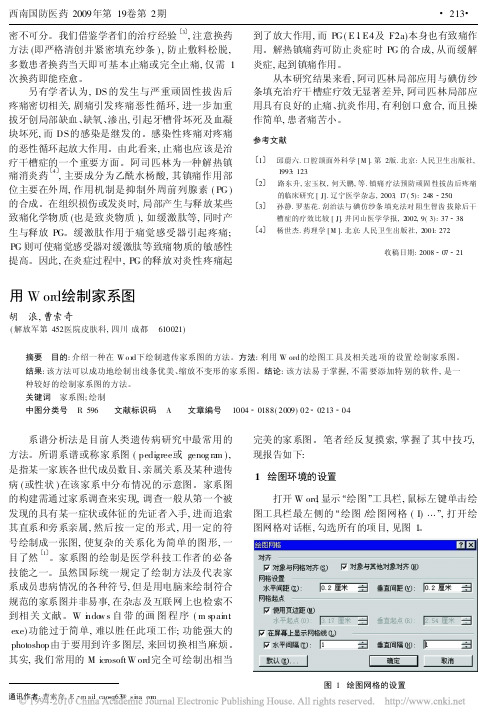

胡浪;曹索奇
【期刊名称】《西南国防医药》
【年(卷),期】2009(019)002
【摘要】目的:介绍一种在Word下绘制遗传家系图的方法.方法:利用Word的绘图工具及相关选项的设置绘制家系图.结果:该方法可以成功地绘制出线条优美、缩放不变形的家系图.结论:该方法易于掌握,不需要添加特别的软件,是一种较好的绘制家系图的方法.
【总页数】4页(P213-216)
【作者】胡浪;曹索奇
【作者单位】解放军第452医院皮肤科,四川,成都,610021;解放军第452医院皮肤科,四川,成都,610021
【正文语种】中文
【中图分类】R596
【相关文献】
1.在Word文档中绘制电路图的技巧 [J], 罗庚兴;肖剑兰
2.用Word调用AutoCAD图形绘制选矿流程图 [J], 纪翠翠;刘先春;周庆华
3.巧用Word绘制通风网络图 [J], 汤其建
4.巧用Word网格线精确绘制电路图 [J], 刘洪桥
5.Word绘制电路图的方法探讨 [J], 吕岚
因版权原因，仅展示原文概要，查看原文内容请购买。

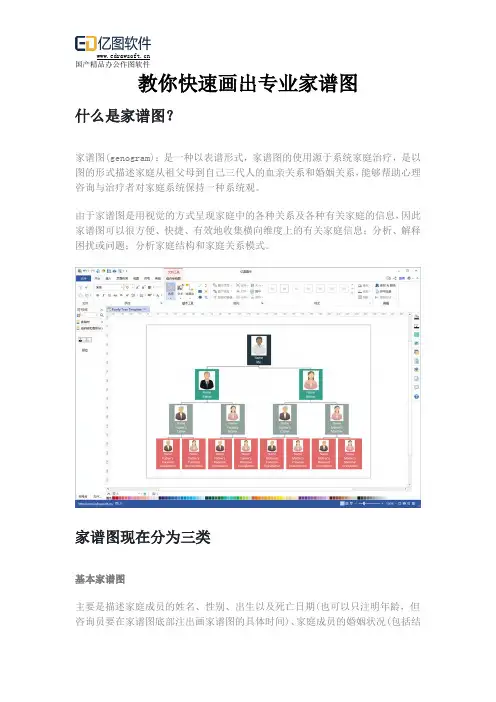

教你快速画出专业家谱图什么是家谱图？家谱图(genogram)：是一种以表谱形式，家谱图的使用源于系统家庭治疗，是以图的形式描述家庭从祖父母到自己三代人的血亲关系和婚姻关系，能够帮助心理咨询与治疗者对家庭系统保持一种系统观。

由于家谱图是用视觉的方式呈现家庭中的各种关系及各种有关家庭的信息，因此家谱图可以很方便、快捷、有效地收集横向维度上的有关家庭信息；分析、解释困扰或问题；分析家庭结构和家庭关系模式。

家谱图现在分为三类基本家谱图主要是描述家庭成员的姓名、性别、出生以及死亡日期(也可以只注明年龄，但咨询员要在家谱图底部注出画家谱图的具体时间)、家庭成员的婚姻状况(包括结婚、离婚、再婚等情况)、宗教信仰、职业、最高受教育程度等。

使用家谱图可以使这些信息一目了然。

基本家谱图除了包括上述内容外，还要包括那些与整个家庭居住在一起、但不属于这个家庭中的人。

距离家谱图距离家谱图描述了家庭系统中的人际关系，这里所说的距离是心理上和情感上的距离。

距离家谱图可以看到家庭成员彼此之间的亲疏关系或冲突关系，发现家庭中人际关系的模式。

与基本家谱图不同的是，基本家谱图是基于一些确实存在的事实，而距离家谱图并不以事实为根据，而是基于家庭成员的印象。

细节家谱图在基本家谱图的基础上，增加了更多的家庭成员的信息。

细节家谱图并没有特定的要求和规则，其主要是包括了发生在家庭中的一些特定的生活事件。

家庭成员的健康问题特别是一些重大的疾病或医疗事件(如家庭中有成员长期患病或有成员得不治之症等)、主要的人格特征、不寻常的境遇或巧合、家庭成员的角色、家庭的传统、信念、禁忌等都可以包括在细节家谱图中。

家谱图，它的使用源于系统家庭治疗，主要通过特定图形和联系方式描述一个家庭祖父三代之间的婚姻与健康状态。

在古代，人们主要是通过纸笔来记录家谱信息，而如今，家谱图的绘制越来越电脑化，通过软件里的模板、符号绘图效果更高，修改、保存、打印也更方便。

专业的家谱图符号，让绘图更规范在画家谱图的时候，我们往往需要用到各种图形符号。

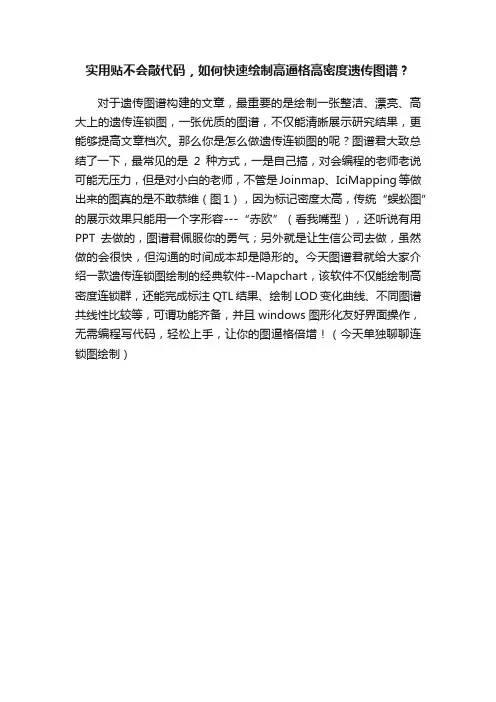

2.3 遗传作图的方法染色体作图：确定相互连锁的基因在染色体上的相对位置以及它们之间的遗传距离的过程，又称为基因定位(gene mapping)。

连锁图：根据基因在染色体上直线排列的定律，构建的基因位置以及相互交换值的图谱称为连锁图(linkage map)或遗传学图(genetic map)2.3.1 构建遗传图谱的基本原理假设交换是随机发生的，一对并列的染色单体上任何两点发生交换的机会是均等的；两个彼此靠近的基因之间因交换而分离的的几率要比互相远离的2个基因之间发生分离的几率要小。

随机的染色体上两个任意基因座越远，它们越容易被染色体断裂所分离。

因此重组率可以成为测量两个基因之间相对距离的尺度。

计算出不同基因间的重组率，就可以构建出显示基因在染色体上相对位置的图。

真核生物遗传过程中会发生减数分裂，此过程中染色体要进行重组和交换，这种重组和交换的概率会随着染色体上任意两点间相对距离的远近而发生相应的变化。

根据概率大小，就可以推断出同一条染色体上两点间的相对距离和位置关系。

正因为如此，得到的这张图谱也就只能显示标记之间的相对距离。

我们称这一距离(概率)为遗传距离(cM)，由此构建的图谱也称为遗传图谱。

重组率：是指重组型配子占总配子数的百分比，用Rf表示。

Rf ＝(重组型配子数/总配子数) ×100%交换值：重组率通常又称为交换值。

但严格地讲，交换值不能等同于重组率。

因为非等位基因之间可能发生多重交换，但不一定形成重组型配子，导致用重组率代表交换值会造成偏低估计。

基因间距离与交换值、遗传距离、连锁强度遗传图的偏离与造成遗传图偏离的原因重组热点（r e c o m b i n a t i o n h o t s p o t):染色体上某些比其他位点有更高交换频率的位点。

近端粒区和远着丝粒区有较高重组率。

性别之间也表现重组率的差异。

双交换的出现，产生距离减少的假象。

遗传学图的绘制1）测定基因所属连锁群2）确定基因在染色体上的顺序连锁群(linkage map)：位于同一染色体上的所有基因构成一个连锁群。

小技巧如何使用各种软件画遗传家系图
前言
很多时候我们需要画遗传家系图，一般来说游侠都是在PPT中自己画的，考虑到连接线的长度恰到好处经常要花上半天的时间来调整，非常的不方便，最近良培基因的谭灏文博士推荐了一款在线画家系图软件，游侠觉得很好用，推荐给大家。

在画家系图之前我们先来复习一下各图标的含义
操作步骤
首先打开网址
/panogram/
选择一个最符合你家系的模板，模板如下
我们选择第二个模板，点中先证者，出现如下菜单
首先可以选择性别，我们选男性，然后点击clinical标签，出现如下菜单
在这里可以选择该个体是否患病，比较尴尬的是填充色为土黄而不是纯黑，接下来我们为该个体添加子代，点击下方的蓝色小菱形可以添加子代（可以选择性别），并自动添加配偶，如下图
点击先证者左上方的蓝色小菱形可以添加先证者的兄弟姐妹，如下图
另外可以点击先证者父亲上方的蓝色小圆圈可以添加祖父与祖母
为了方便演示，我们让先证者女儿和父亲也患病，如下图
然后用window系统自带的截图工具就可以截取放在PPT里了，当然这样的家系图还是不够完美，接下来我们用PS修饰一下，想当年游侠可是花了不少时间专研《PS大师之路》！
ps优化
打开文件后，首先我们用魔术棒（容差12）点击背景，替换背景色为纯白色。

再次选择魔术棒，选择容差80，替换土黄色为纯黑色。

再次选择魔术棒，选择容差20，点选正常表现样本，将灰色替换为白色。

最后我们将连接线由灰色变为黑色，红色小圆点变为黑色，最终效果图如下。

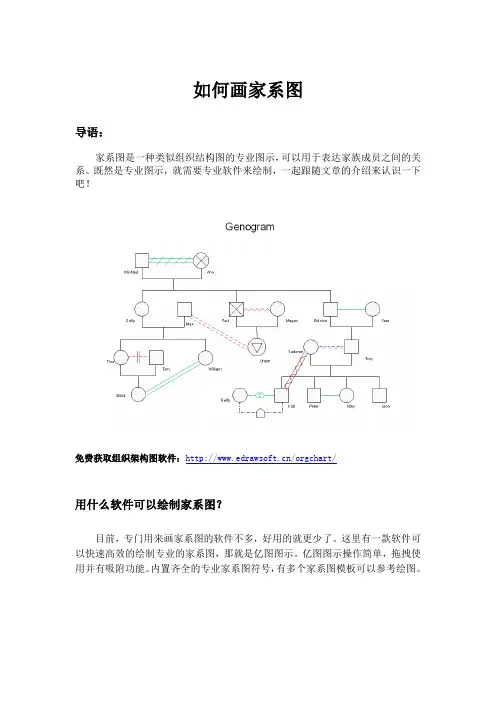

如何画家系图导语：家系图是一种类似组织结构图的专业图示，可以用于表达家族成员之间的关系。

既然是专业图示，就需要专业软件来绘制，一起跟随文章的介绍来认识一下吧！免费获取组织架构图软件：/orgchart/用什么软件可以绘制家系图？目前，专门用来画家系图的软件不多，好用的就更少了。

这里有一款软件可以快速高效的绘制专业的家系图，那就是亿图图示。

亿图图示操作简单，拖拽使用并有吸附功能。

内置齐全的专业家系图符号，有多个家系图模板可以参考绘图。

如何使用亿图图示绘制家系图第一步：使用家系图模板绘图。

打开软件，在新建界面，选择——组织结构图，然后在界面右侧点击“家庭树”模板，或者家庭树例子，双击即可进入绘图界面。

第二步：家系图符号。

软件左侧的符号库中，会自动打开“家谱图”的符号库，这里有很多画家系图常用的图标符号。

双击或者鼠标左键拖拽到画布上就可以使用了。

第三步：连接图形。

软件上方开始菜单栏下，点击“连接线”（ Ctrl + 3 ）按钮，然后移动鼠标，当鼠标靠近图标的时候，会出现红色的选择框，以及连接点。

选择好连接点，鼠标左键长按不松手，就可以拖出一条连接线线，选择好另外一个连接点后松开鼠标，即可完成图形的连接。

软件右侧“线条”工具面板中，可以将实线连接线修改成虚线等多种样式。

第四步：修改家庭成员状态。

1、添加年龄、病史等信息：双击图标，就可以在该图标上直接输入文字，选中文字，可以通过浮动按钮，修改文字的大小、字体、颜色等属性。

文字输入完成之后，鼠标左键单击选中图标，就可以看见一个黄色菱形的点，拖动这个点，就可以移动文字的位置。

2、替换图标：画好的家系图，在后期需要修改成员的健康状况、成员之间的关系状态等，可以通过软件中的“替换形状功能”快速的进行修改。

第五步：导出家系图。

在绘图界面左上角点击“文件”，将界面切换到新建界面，然后选在“导出&发送”。

在这里，你可以选择合适的文件格式，方便将家系图进行分享。

Haploview 软件使用方法图解Haploview 是一个进行单倍型分析的一个软件，该软件具有如下功能： 1.连锁不平衡与单倍型分析 2.单倍型人群频率估算 3.SNP 与单倍型关系分析 4.相互关系的排列测验 5.可以从 HapMap 上直接下载基因型信息 网址：/haploview 下载：Windows 版： HapInstall.exe Mac / Unix / Linux Haploview.jar （安装：java -jar Haploview.jar） JAVA 下载在安装该软件之前，必须先安装一个“JAVA” ，Haploview 必须在 JAVA 环境下才能运行。

首先要选择要分析数据的类型， 包括 Linkage format 、Haps format 、Hapmap format、 Phase format 等 。

我 们 主 要 选 Hapmap format 这 种 类 型 。

这 种 类 型 的 数 据 可 以 直 接 从 Hapmap 网 站 ()中直接下载。

1，进入 Hapmap 网站。

依次：Data/Generic Genome Browser(数据/通用基因组浏览器)。

输入要查 询的基因名称，如 xrcc1，在右面选择“显示 SNP genotype data”, 点击配置 根据需要选择 CHB(中国汉族人群)。

Output format 打开格式） （ 选择 Open directly in HaploView （输 出后的文件可直接导入 Haploview 软件） 。

点击“执行” ，将文件保存到指定位置比如桌面。

打开 haploview 软件，选择 Hapmap format，点 击 browse，选择刚刚下载下来的文件。

左边的 LD Plot 表示该基因所以 snp 的的连锁情况，各个方块的颜色由浅至深（白——红） ，表示 连锁程度由低到高，深红色表示完全连锁。

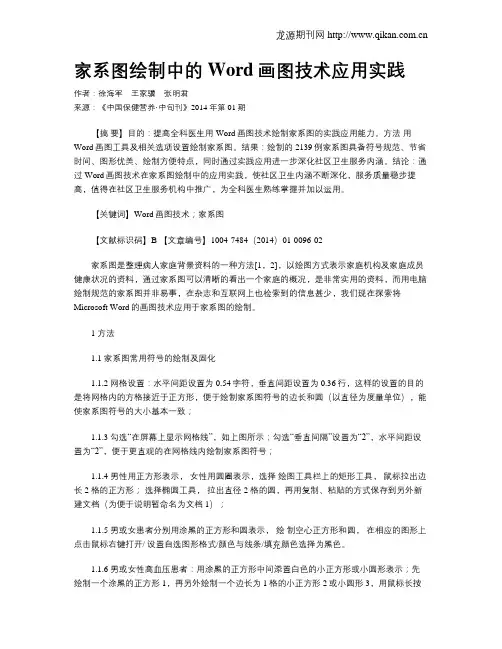

家系图绘制中的Word画图技术应用实践作者：徐海军王家骥张明君来源：《中国保健营养·中旬刊》2014年第01期【搞要】目的：提高全科医生用Word画图技术绘制家系图的实践应用能力。

方法用Word画图工具及相关选项设置绘制家系图。

结果：绘制的2139例家系图具备符号规范、节省时间、图形优美、绘制方便特点，同时通过实践应用进一步深化社区卫生服务内涵。

结论：通过Word画图技术在家系图绘制中的应用实践，使社区卫生内涵不断深化，服务质量稳步提高，值得在社区卫生服务机构中推广，为全科医生熟练掌握并加以运用。

【关键词】Word画图技术；家系图【文献标识码】B 【文章编号】1004-7484（2014）01-0096-02家系图是整理病人家庭背景资料的一种方法[1，2]，以绘图方式表示家庭机构及家庭成员健康状况的资料，通过家系图可以清晰的看出一个家庭的概况，是非常实用的资料，而用电脑绘制规范的家系图并非易事，在杂志和互联网上也检索到的信息甚少，我们现在探索将Microsoft Word的画图技术应用于家系图的绘制。

1 方法1.1 家系图常用符号的绘制及固化1.1.2 网格设置：水平间距设置为0.54字符，垂直间距设置为0.36行，这样的设置的目的是将网格内的方格接近于正方形，便于绘制家系图符号的边长和圆（以直径为度量单位），能使家系图符号的大小基本一致；1.1.3 勾选“在屏幕上显示网格线”，如上图所示；勾选“垂直间隔”设置为“2”，水平间距设置为“2”，便于更直观的在网格线内绘制家系图符号；1.1.4 男性用正方形表示，女性用圆圈表示，选择绘图工具栏上的矩形工具，鼠标拉出边长 2 格的正方形；选择椭圆工具，拉出直径 2 格的圆，再用复制、粘贴的方式保存到另外新建文档（为便于说明暂命名为文档1）；1.1.5 男或女患者分别用涂黑的正方形和圆表示，绘制空心正方形和圆，在相应的图形上点击鼠标右键打开/ 设置自选图形格式/颜色与线条/填充颜色选择为黑色。
