室分基础知识培训目录1. 室分概述 (2)1.1 什么是室分? (2)1.2 室分的发展历史及现状 (5)1.3 室分分类与应用场景 (6)2. 室内分布网络技术 (8)2.1 物理层技术 (9)2.1.1 铜缆技术 (11)2.1.2 光纤技术 (12)2.1.3 无线网络技术 (13)2.2 数据链路层技术 (15)2.3 网络管理及安全技术 (16)3. 室分设计与规划 (18)3.1 需求分析与环境评估 (20)3.2 网络拓扑设计 (21)3.2.1 星型拓扑 (22)3.2.2 环型拓扑 (24)3.2.3 树形拓扑 (25)3.3 设备选型与配置 (26)3.4 成本控制与效益分析 (28)4. 室分设备 (28)4.1 交换机 (30)4.1.1 有线交换机 (31)4.1.2 无线交换机 (32)4.2 无线局域网 (34)4.3 中继器 (35)4.4 网络接口卡 (36)5. 室分故障诊断与维护 (38)5.1 常见故障现象 (39)5.2 故障排除方法 (40)5.3 日常维护保养 (40)6. 相关标准与规范 (41)1. 室分概述也称为室内分布,是指在办公楼、住宅、酒店等各种建筑室内环境中,将网络信号从局域网设备分发到各个房间、设备的综合解决方案。
生信服务公司也经常提供此类服务,以满足用户的各种网络需求,例如:接入网络:将网络信号从接入点分发到个人电脑、笔记本电脑、手机等终端设备。
便捷管理:简化网络管理,方便用户添加新的终端设备或更改网络配置。
网络终端设备:连接到网络的设备,例如个人电脑、笔记本电脑、手机等。
室分系统的设计和实施都需要考虑各种因素,例如建筑结构、用户需求、网络带宽、安全要求等。
1.1 什么是室分?室分系统(WiFi分布式室内信号系统)指通过部署专用的无线网络设备,对建筑物内外武装区网络信号的覆盖及优化。
室分系统在很大程度上满足了各种公众场所及室内热点区域对无线网络不断增长的需求,同时改善了多用户环境共享同一种资源带来的不平等现象。

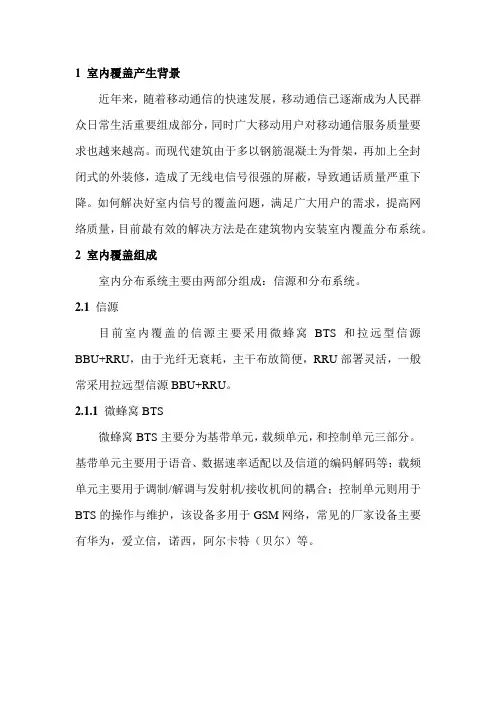

1室内覆盖产生背景近年来,随着移动通信的快速发展,移动通信已逐渐成为人民群众日常生活重要组成部分,同时广大移动用户对移动通信服务质量要求也越来越高。
而现代建筑由于多以钢筋混凝土为骨架,再加上全封闭式的外装修,造成了无线电信号很强的屏蔽,导致通话质量严重下降。
如何解决好室内信号的覆盖问题,满足广大用户的需求,提高网络质量,目前最有效的解决方法是在建筑物内安装室内覆盖分布系统。
2 室内覆盖组成室内分布系统主要由两部分组成:信源和分布系统。
2.1 信源目前室内覆盖的信源主要采用微蜂窝BTS和拉远型信源BBU+RRU,由于光纤无衰耗,主干布放简便,RRU部署灵活,一般常采用拉远型信源BBU+RRU。
2.1.1微蜂窝BTS微蜂窝BTS主要分为基带单元,载频单元,和控制单元三部分。
基带单元主要用于语音、数据速率适配以及信道的编码解码等;载频单元主要用于调制/解调与发射机/接收机间的耦合;控制单元则用于BTS的操作与维护,该设备多用于GSM网络,常见的厂家设备主要有华为,爱立信,诺西,阿尔卡特(贝尔)等。
华为BTS 阿尔卡特BTS 微蜂窝BTS发射射频信号,衰耗较大,其覆盖能力有限,一般常用中继设备如干放、光纤直放站、MADS等将信号在远处放大,实现拉远覆盖和扩大覆盖。
楼宇微蜂窝BTS覆盖示意图2.1.2 拉远型信源BBU+RRUBBU(Building Base band Unit)室内基带处理单元,RRU(Remote Radio Unit)远端射频模块。
简单的讲,BBU+RRU实际就组成了一个BTS,BBU为基带子系统,RRU为射频子系统,两者之间通过光纤连接。
常见的厂家设备主要有华为,爱立信,诺西,阿尔卡特(贝尔)、中兴、普天等。
华为BBU 华为RRU中兴BBU 中兴RRU 基带BBU集中放置在机房,RRU(可安装至楼层,BBU与RRU 之间采用光纤传输,RRU再通过同轴电缆及功分器(耦合器)等连接至天线,即主干采用光纤,支路采用铜轴电缆,另外一个BBU可以支持多个RRU。
室分培训知识点1、GSM/WCDMA室分系统的设计指标1.1 WCDMA室分系统(1)1.2 GSM室分系统(1)1)一般楼宇覆盖指标:①边缘场强:覆盖目标内的90%区域,手机接收场强应大于-80dBm;②电梯和地下层场强>-85dBm;③室外、室内切换无掉话,即覆盖建筑物内与建筑物外为不同主导小区时,覆盖建筑内和室外在走出覆盖建筑门口外,和从室外走入覆盖建筑屋门内,能够平滑切换,不可发生切换掉话或无法切换现象;④电梯外——电梯内切换无掉话,保证电梯内外为同一信源为主导信号;⑤质差(误码率等级)95%的点≤3,覆盖后质差不允许出现大于5的情况。
2)重要场所覆盖指标:(如四星级以上的酒店、高级写字楼、高尚住宅、商场、政府机关部门等)①覆盖场强:覆盖目标内的95%区域,手机接收场强应大于-80dBm;②楼梯场强>-85dBm;③电梯场强>-82dBm;④室外—室内切换无掉话;⑤电梯外——电梯内切换无掉话;质差(误码率等级)95%的点≤3,质差不允许出现5。
2、边缘场强预测的参考计算方法2.1 GSM1800场强预测按照国家《电磁辐射防护规定》(GB8702-88)、《环境电磁波卫生标准》(GB9175-88) 的规定,设计室内天线的发射功率电平小于15dBm/每载波。
本方案中室内天线最小馈口功率电平为:7F-ANT6/6.68dBm。
建筑物室内传播模式是受限的自由空间传播模式,表达式如下:PL(d)=PL (d0 ) +20log( )+βd + FAF (dB) (1)PL (d0 )=32.4+20 log (d0×0.001)+20 logf (dB)式(1)中d0为参考的近距离,单位m;f为工作频率,单位MHz);PL(d)——表示路径为d(m)总传输损耗值;PL (d0 )——表示近地参考距离(通常d0=1m)自由空间衰减值;β——表示路径损耗因子(0~1.6dB/m);(越开阔区域取值越小,实际运用中建议取值0.1~~0.5,建议机场、会议中心等取0.1,酒店,小开间办公楼取0.4,根据实际的密集情况确定。
