三相逆变电路工作原理
三相逆变电路是一种将直流电转换为交流电的电路，其工作原理主要包括三相
桥式逆变电路、PWM控制技术和输出滤波等。
在三相逆变电路中，三相桥式逆变
电路是核心部分，它通过控制功率晶体管（IGBT）的导通与关断来实现对直流电
的逆变。
PWM控制技术则是通过对IGBT的开关信号进行调制，实现对输出交流
电的频率和幅值的精确控制。
而输出滤波则是通过滤波电感和电容来滤除逆变过程中产生的高频谐波，保证输出交流电的纯度和稳定性。
三相逆变电路的工作原理可以简单概括为，首先，直流电源通过整流电路将交
流电转换为直流电，然后直流电经过三相桥式逆变电路，通过控制IGBT的导通与
关断，实现对直流电的逆变，产生三相交流电。
接着，PWM控制技术对逆变电路
进行精确调制，控制输出交流电的频率和幅值。
最后，输出滤波电路对逆变过程中产生的高频谐波进行滤除，保证输出交流电的纯度和稳定性。
三相逆变电路的工作原理涉及到电力电子技术、控制技术和电路设计等多个领域。
在实际应用中，三相逆变电路被广泛应用于交流电动机驱动、电力电子变流器、风力发电系统、太阳能逆变器等领域。
其高效、稳定的特性使其成为现代工业和电力系统中不可或缺的重要组成部分。
总之，三相逆变电路通过三相桥式逆变电路、PWM控制技术和输出滤波等工
作原理，实现了对直流电的逆变，产生稳定、纯净的输出交流电。
其工作原理的深入理解对于电力电子领域的研究和应用具有重要意义，也为工业生产和电力系统的稳定运行提供了重要支撑。
三相逆变器原理
三相逆变器是一种将直流电能转换为交流电能的装置，其工作原理基于电子器件的开关控制。
首先，三相逆变器会接收来自直流电源的直流电能，并通过电容器进行滤波，将电流的波动减小至最小。
然后，三相逆变器使用电子开关器件（如MOSFET或IGBT）来控制电流的流动方向和大小。
在三相逆变器中，每个相位都有一个独立的开关组件，用于控制电流的导通和截断。
通过控制这些开关的状态，可以实现对电流的调制，从而生成交流电信号。
具体来说，三相逆变器使用一种称为“脉宽调制”的技术，即通过改变开关的导通时间比例来控制输出电流的形状。
通常，三相逆变器会采用正弦波调制，即输出电流的形状类似于正弦波。
为了实现正弦波调制，三相逆变器会根据所需输出电流的相位和振幅，以及电网的频率和电压进行计算，并相应地改变开关的状态和导通时间。
这样，就可以在输出端产生与电网相同频率和相位的交流电信号。
此外，三相逆变器还需要使用一个控制电路来监测电网的状态和反馈信号，并根据这些信息来调整开关的状态。
这样，三相逆变器可以实现稳定而高效的电能转换。
总的来说，三相逆变器的原理是利用电子开关器件和脉宽调制
技术将直流电能转换为交流电能。
通过控制开关的状态和导通时间，以及根据电网的参数进行计算和调整，三相逆变器可以实现对输出电流形状的控制，从而实现高效的能量转换。

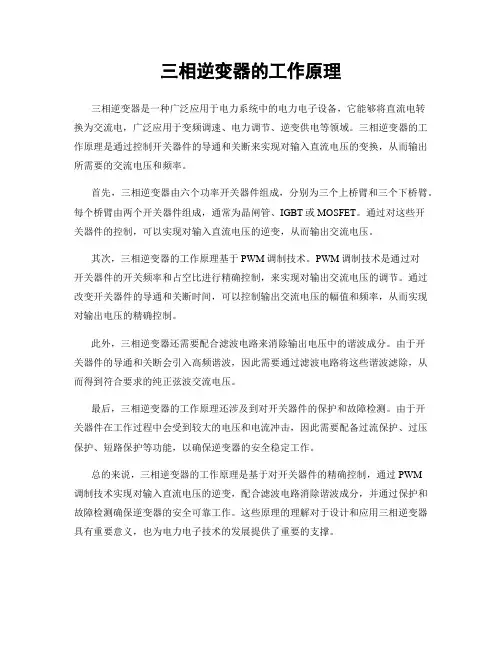

三相逆变器的工作原理
三相逆变器是一种广泛应用于电力系统中的电力电子设备，它能够将直流电转
换为交流电，广泛应用于变频调速、电力调节、逆变供电等领域。
三相逆变器的工作原理是通过控制开关器件的导通和关断来实现对输入直流电压的变换，从而输出所需要的交流电压和频率。
首先，三相逆变器由六个功率开关器件组成，分别为三个上桥臂和三个下桥臂。
每个桥臂由两个开关器件组成，通常为晶闸管、IGBT或MOSFET。
通过对这些开
关器件的控制，可以实现对输入直流电压的逆变，从而输出交流电压。
其次，三相逆变器的工作原理基于PWM调制技术。
PWM调制技术是通过对
开关器件的开关频率和占空比进行精确控制，来实现对输出交流电压的调节。
通过改变开关器件的导通和关断时间，可以控制输出交流电压的幅值和频率，从而实现对输出电压的精确控制。
此外，三相逆变器还需要配合滤波电路来消除输出电压中的谐波成分。
由于开
关器件的导通和关断会引入高频谐波，因此需要通过滤波电路将这些谐波滤除，从而得到符合要求的纯正弦波交流电压。
最后，三相逆变器的工作原理还涉及到对开关器件的保护和故障检测。
由于开
关器件在工作过程中会受到较大的电压和电流冲击，因此需要配备过流保护、过压保护、短路保护等功能，以确保逆变器的安全稳定工作。
总的来说，三相逆变器的工作原理是基于对开关器件的精确控制，通过PWM
调制技术实现对输入直流电压的逆变，配合滤波电路消除谐波成分，并通过保护和故障检测确保逆变器的安全可靠工作。
这些原理的理解对于设计和应用三相逆变器具有重要意义，也为电力电子技术的发展提供了重要的支撑。
三相逆变器电路原理和工作过程图文说明单相逆变器电路由于受到功率开关器件的容量、零线（中性线）电流、电网负载平衡要求和用电负载性质等的限制，容量一般都在100kV A以下，大容量的逆变电路大多采用三相形式。
三相逆变器按照直流电源的性质不同分为三相电压型逆变器和三相电流型逆变器。
1.三相电压型逆变器。
电压型逆变器就是逆变电路中的输入直流能量由一个稳定的电压源提供，其特点是逆变器在脉宽调制时的输出电压的幅值等于电压源的幅值，而电流波形取决于实际的负载阻抗。
三相电压型逆变器的基本电路如图6-15所示。
该电路主要由6只功率开关器件和6只续流二板管以及带中性点的直流电源构成。
图中负载L和R表示三相负载的各路相电感和相电阻。
图6-15 三相电压型逆变器电路原理图图6-15三相电压型逆变器电路原理图功率开关器件VT1～VT6在控制电路的作用下，控制信号为三相互差1200的脉冲信号时，可以控制每个功率开关器件导通180度或120度，相邻两个开关器件的导通时间互差60度逆变器三个桥臂中上部和下部开关元件以180度间隔交替开通和关断，VT1～VT6以60度的电位差依次开通和关断，在逆变器输出端形成a、b、c三相电压。
控制电路输出的开关控制信号可以是方波、阶梯波、脉宽调制方波、脉宽调制三角波和锯齿波等，其中后三种脉宽调制的波形都是以基础波作为载波，正弦波作为调制波，最后输出正弦波波形。
普通方波和被正弦波调制的方波的区别如图6-16所示，与普通方波信号相比，被调制的方波信号是按照正弦波规律变化的系列方波信号，即普通方波信号是连续导通的，而被调制的方波信号要在正弦波调制的周期内导通和关断N次。
方波调制波形图6-16 方波与被调制方波波形示意图2.三相电流型逆变器。
电流型逆变器的直流输入电源是一个恒定的直流电流源，需要调制的是电流，若一个矩形电流注入负载，电压波形则是在负载阻抗的作用下生成的。
在电流型逆变器中，有两种不同的方法控制基波电流的幅值，一种方法是直流电流源的幅值变化法，这种万法使得交流电输出侧的电流控制比较简单；另一种方法是用脉宽调制来控制基波电流。

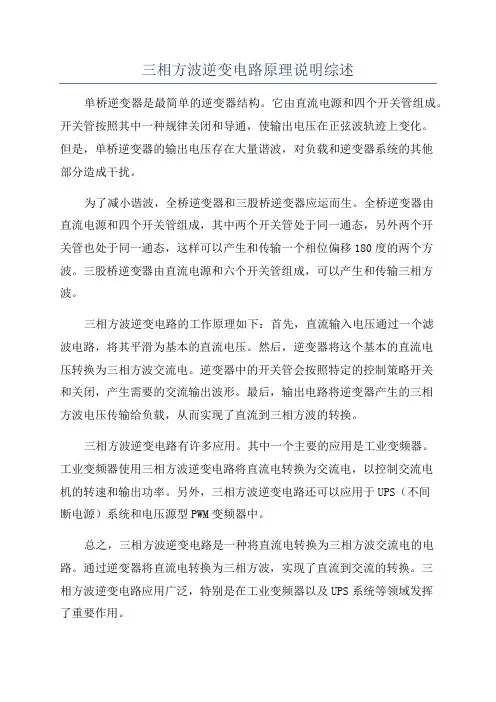

三相方波逆变电路原理说明综述
单桥逆变器是最简单的逆变器结构。
它由直流电源和四个开关管组成。
开关管按照其中一种规律关闭和导通，使输出电压在正弦波轨迹上变化。
但是，单桥逆变器的输出电压存在大量谐波，对负载和逆变器系统的其他
部分造成干扰。
为了减小谐波，全桥逆变器和三股桥逆变器应运而生。
全桥逆变器由
直流电源和四个开关管组成，其中两个开关管处于同一通态，另外两个开
关管也处于同一通态，这样可以产生和传输一个相位偏移180度的两个方波。
三股桥逆变器由直流电源和六个开关管组成，可以产生和传输三相方波。
三相方波逆变电路的工作原理如下：首先，直流输入电压通过一个滤
波电路，将其平滑为基本的直流电压。
然后，逆变器将这个基本的直流电
压转换为三相方波交流电。
逆变器中的开关管会按照特定的控制策略开关
和关闭，产生需要的交流输出波形。
最后，输出电路将逆变器产生的三相
方波电压传输给负载，从而实现了直流到三相方波的转换。
三相方波逆变电路有许多应用。
其中一个主要的应用是工业变频器。
工业变频器使用三相方波逆变电路将直流电转换为交流电，以控制交流电
机的转速和输出功率。
另外，三相方波逆变电路还可以应用于UPS（不间
断电源）系统和电压源型PWM变频器中。
总之，三相方波逆变电路是一种将直流电转换为三相方波交流电的电路。
通过逆变器将直流电转换为三相方波，实现了直流到交流的转换。
三
相方波逆变电路应用广泛，特别是在工业变频器以及UPS系统等领域发挥
了重要作用。
三相逆变电路原理三相逆变电路是一种能够将直流电源转换为交流电源的电路。
它由三个单相逆变电路组成，每个单相逆变电路对应一个相位，通过控制这三个单相逆变电路的工作相位，可以实现对输出交流电的频率和相位的控制。
三相逆变电路的主要原理是利用逆变器将直流电源转换为交流电源。
逆变电路通常由晶闸管和电容组成。
晶闸管是一种具有可控开关特性的电子器件，能将电流控制在进导态和关态之间切换。
当晶闸管处于进导态时，电流可以流过它；当晶闸管处于关态时，电流无法通过它。
逆变器利用晶闸管的这种特性，通过控制晶闸管的通断状态，在输出端产生所需的交流电。
三相逆变电路的另一个重要原理是三角波比较。
三角波比较器是一种可以将三角波信号与参考信号进行比较的电路。
它将比较结果输出给逆变器，通过比较结果来控制晶闸管的通断状态。
当输入信号大于参考信号时，三角波比较器将输出高电平，对应晶闸管的进导态；当输入信号小于参考信号时，三角波比较器将输出低电平，对应晶闸管的关态。
通过控制参考信号的频率和相位，可以控制逆变器输出交流电的频率和相位。
三相逆变电路的工作原理可以通过以下步骤进行说明：1. 输入直流电源：首先，将输入的直流电源连接到逆变电路的输入端。
直流电源通常由整流器和滤波器组成，可以将交流电转换为直流电，并减小输入电路中的电压波动。
2. 三角波比较器：逆变器通过三角波比较器来产生控制信号。
三角波信号的频率和相位与期望的输出交流电的频率和相位相匹配。
参考信号通常是由控制电路生成的。
3. 控制晶闸管：根据三角波比较器的输出信号，控制晶闸管的通断状态。
当输出信号为高电平时，晶闸管进入导通状态，电流可以通过它。
当输出信号为低电平时，晶闸管进入关断状态，电流无法通过它。
4. 输出交流电：根据控制信号，逆变器控制晶闸管的通断状态，从而将直流电源转换为交流电源。
三相逆变电路中的每个单相逆变电路分别控制一个相位的输出交流电。
通过控制晶闸管的通断状态，三相逆变电路可以实现对输出交流电的频率和相位的控制。
三相方波逆变电路基础学习知识原理说明三相方波反变电路是将三相交流电源通过有源功率器件（如晶闸管、IGBT等）进行逆变，输出一个近似于方波的交流电信号的电路。
这种电路常用于交流电机的驱动和变频器中。
三相方波逆变电路一般由六个晶闸管和六个二极管组成，每个晶闸管和二极管串联连接在一个相电源上。
晶闸管通过控制电压和电流的引脚来进行开关控制。
在电路中，三相电源的三个相分别连接到晶闸管和二极管的三个交流侧，而直流侧则通过电感和电容连接在一起。
在工作时，通过向控制引脚施加正向或负向电压，来控制晶闸管的导通或封锁。
只有当晶闸管导通时，交流侧的电流才能够通过。
在一个周期内，每个晶闸管逐个导通并导通一定时间，从而形成一个类似方波的输出。
三相方波逆变电路的工作原理是基于三相电流的120度相位差。
在一个周期内，每个相电源分别提供电压，这三个相电压相互交错，分别对晶闸管进行开通和断开控制。
通过合理地控制各个晶闸管的导通时间和导通顺序，可以使得输出的电压和电流波形接近方波。
然而，三相方波逆变电路由于使用了有源功率器件，存在着开关干扰、谐波产生以及效率较低的问题。
开关干扰是由于晶闸管在导通和封锁过程中会产生瞬时电压和电流的变化，从而导致进线电源的干扰。
谐波产生是由于方波输出存在较高的谐波成分，这些谐波会对电机等负载产生不利影响。
效率较低则是由于晶闸管等有源功率器件本身存在较大的功耗。
为了改善这些问题，现代的逆变电路更多地使用了无源元件（如电阻、电容、电感等）的补偿，以及采用PWM（脉宽调制）技术进行控制，从而提高了逆变电路的效率和性能。
综上所述，三相方波逆变电路通过控制晶闸管的导通和封锁来实现三相交流电源的逆变输出。
它的工作原理是基于三相电流的120度相位差，通过合理控制晶闸管的导通时间和顺序，可以得到近似于方波的输出波形。
然而，由于有源功率器件本身的限制，逆变电路存在着开关干扰、谐波产生和效率较低的问题。
为了解决这些问题，现代的逆变电路更多地采用无源元件的补偿和PWM技术的控制。
电力电子学—三相逆变电路工作原理第4章直流/交流变换器01逆变器的类型和性能指标目录02电压型单相方波逆变电路工作原理03单相逆变器的单脉波脉冲宽度调制(PWM)04正弦脉冲宽度调制技术(SPWM)05三相逆变电路工作原理三相逆变电路工作原理01电压型三相逆变工作原理目录02电流型三相逆变工作原理03三相逆变器的SPWM控制01电压型三相逆变工作原理有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）三个单相逆变器构成的三相逆变器逆变器1逆变器2逆变器3+−ABC NV dc变压器作用：⏹隔离；⏹升降压。
逆变器拓扑：⏹半桥；⏹全桥。
输出形式：⏹三相三线制；⏹三相四线制。
☐三个逆变器基波依次相差120R A RBNC星形负载R ABCRR三角形负载Q 1V dcQ 4D 1D 4AD 3D 6B Q 3Q 6D 5D 2Q 5Q 2CQ1 Q4D1D4AD3D6BQ3Q6D5D2Q5Q2CNV dc/2V dc/2oωtωtωtv Q1v Q2v Q3ωtωtv Q4v Q5v Q6ωtV dcωtv ABωtv BCωtv CAωtv ANωtv BNωtv CN2V dc/3V dc/3☐每个桥臂工作于180︒导通方式；☐各相基波依次相差120︒；☐线电压为120︒方波。
导电顺序：561→612→123→234→345→456→561Q 1Q 4D 1D 4AD 3D 6BQ 3Q 6D 5D 2Q 5Q 2CNV dc /2V dc /2o()21111sin sin 5sin 7sin11sin13571113D AN V v t t t t t t ωωωωωωπ⎛⎫=+++++ ⎪⎝⎭()231111sin sin 5sin 7sin11sin13571113D AB V v t t t t t t ωωωωωωπ⎛⎫=--+++⎪⎝⎭无3次倍频谐波，只含5、7、11、13等高阶低次谐波，n 次谐波幅值为基波幅值的1/n 。

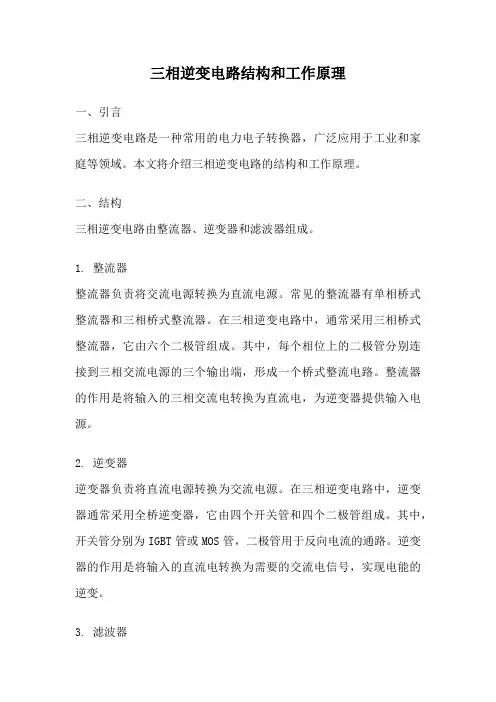

三相逆变电路结构和工作原理一、引言三相逆变电路是一种常用的电力电子转换器，广泛应用于工业和家庭等领域。
本文将介绍三相逆变电路的结构和工作原理。
二、结构三相逆变电路由整流器、逆变器和滤波器组成。
1. 整流器整流器负责将交流电源转换为直流电源。
常见的整流器有单相桥式整流器和三相桥式整流器。
在三相逆变电路中，通常采用三相桥式整流器，它由六个二极管组成。
其中，每个相位上的二极管分别连接到三相交流电源的三个输出端，形成一个桥式整流电路。
整流器的作用是将输入的三相交流电转换为直流电，为逆变器提供输入电源。
2. 逆变器逆变器负责将直流电源转换为交流电源。
在三相逆变电路中，逆变器通常采用全桥逆变器，它由四个开关管和四个二极管组成。
其中，开关管分别为IGBT管或MOS管，二极管用于反向电流的通路。
逆变器的作用是将输入的直流电转换为需要的交流电信号，实现电能的逆变。
3. 滤波器滤波器用于平滑逆变器输出的交流电信号，减小输出波形的含有高次谐波的幅值。
常见的滤波器包括电容滤波器和电感滤波器。
滤波器的作用是提供稳定的交流电信号，使输出电压具有较低的谐波含量。
三、工作原理三相逆变电路的工作原理如下：1. 整流器工作原理当三相交流电源接通时，整流器中的二极管将正半周的交流电信号导通，使之通过。
在负半周，二极管则截止，不导通。
通过这样的工作方式，整流器实现了将三相交流电转换为直流电的功能。
2. 逆变器工作原理逆变器的工作原理与整流器相反。
当直流电源输入到逆变器时，逆变器中的开关管根据控制信号的变化，通过开关动作来控制交流电的输出。
当开关管导通时，直流电源的电流通过对应的开关管和反向通路的二极管，形成一个闭合电路，从而输出相应的交流电信号。
当开关管截止时，对应的相位上没有电流通过，输出的交流电信号为零。
通过控制开关管的导通和截止，逆变器可以实现输出交流电信号的频率和幅值的控制。
3. 滤波器工作原理滤波器的工作原理是通过电容器或电感器对逆变器输出的交流电信号进行滤波，去除其中的高次谐波成分。
三相的方波逆变电路原理说明书一、引言本文将详细介绍三相的方波逆变电路的原理及工作方式。
方波逆变电路是一种常用的电力电子转换器，广泛应用于工业控制、电力传输和电力供应等领域。
本文将从电路结构、工作原理、性能参数等方面进行说明。
二、电路结构三相的方波逆变电路由三相桥式整流器、滤波电容、逆变器等组成。
其基本电路结构如下图所示：[插入电路结构示意图]三相桥式整流器将交流电源转换为直流电压，并通过滤波电容对直流电压进行平滑处理。
逆变器将直流电压转换为方波交流电压输出。
三、工作原理1. 三相桥式整流器工作原理：三相桥式整流器由六个二极管组成，分为正半桥和负半桥。
当交流电源的A相电压大于B相和C相电压时，A相的二极管导通，B相和C相的二极管截止，此时A相电流通过负半桥输出。
当B相电压大于A相和C相电压时，B相的二极管导通，A相和C相的二极管截止，此时B相电流通过正半桥输出。
同理，当C相电压大于A相和B相电压时，C相的二极管导通，A相和B相的二极管截止，此时C相电流通过负半桥输出。
通过这样的切换，交流电源的三相电压可以被转换为直流电压输出。
2. 逆变器工作原理：逆变器由六个开关管组成，分为正半桥和负半桥。
逆变器的工作周期分为两个阶段：正半周期和负半周期。
在正半周期中，正半桥的两个开关管分别导通和截止，负半桥的两个开关管截止。
在负半周期中，正半桥的两个开关管截止，负半桥的两个开关管分别导通和截止。
通过这样的切换，直流电压可以被转换为方波交流电压输出。
四、性能参数1. 输出电压：三相的方波逆变电路的输出电压为方波交流电压，其峰值电压与直流电压相关。
可以通过控制逆变器的开关频率和占空比来调节输出电压的大小。
2. 输出频率：三相的方波逆变电路的输出频率与输入交流电源的频率相同。
3. 输出功率：三相的方波逆变电路的输出功率与输入直流电压和负载电阻相关。
可以通过调节输入直流电压和负载电阻来控制输出功率的大小。
五、应用领域三相的方波逆变电路广泛应用于工业控制、电力传输和电力供应等领域。
三相逆变电路的工作原理三相逆变电路是一种将三相交流电转换成直流电的电路，它的工作原理主要涉及到三相桥式整流器和逆变器的相互配合。
下面我将详细介绍三相逆变电路的工作原理。
让我们来了解一下什么是三相电。
三相电是指由三个交流电源相互错开120度的正弦波组成的电信号。
而逆变电路的作用就是将这种三相交流电转换成直流电。
三相逆变电路的工作原理主要分为两个阶段：整流器阶段和逆变器阶段。
在整流器阶段，三相桥式整流器起到了关键的作用。
三相桥式整流器由六个二极管组成，分别连接在一个三角形的三个顶点上。
当三相交流电输入到整流器中时，通过调整三个二极管的导通状态，可以实现对交流电的整流。
具体来说，当一个二极管导通时，交流电的一个相位会被整流为直流电，而其他两个相位则会被阻断。
通过不断地切换导通状态，三相桥式整流器可以将三相交流电转换成带有脉动的直流电。
接下来是逆变器阶段。
逆变器主要由功率开关管和滤波电容组成。
在逆变器中，功率开关管的开关动作控制了直流电的输出。
当功率开关管导通时，直流电会经过滤波电容输出；当功率开关管阻断时，直流电则不能通过。
通过不断地切换开关状态，逆变器可以将直流电转换成交流电。
具体来说，当一个功率开关管导通时，直流电会通过滤波电容输出，形成一个相位的正弦波；而其他两个相位则被阻断。
通过不断地切换开关管的导通状态，逆变器可以将直流电转换成带有脉动的三相交流电。
三相逆变电路的工作原理就是通过整流器将三相交流电转换成脉动的直流电，然后通过逆变器将直流电转换成带有脉动的三相交流电。
整个过程中，通过控制整流器和逆变器的开关动作，可以实现对电流和电压的控制。
这种三相逆变电路广泛应用于工业领域，例如电机驱动、电网与电池能量的转换等。
总的来说，三相逆变电路的工作原理是通过整流器将三相交流电转换成直流电，再通过逆变器将直流电转换成三相交流电。
整个过程中，通过控制整流器和逆变器的开关动作，可以实现对电流和电压的控制。
这种电路在工业应用中具有重要作用，为实现能量转换和电机驱动提供了有效的解决方案。
三相逆变电路原理波形调制三相逆变电路是一种将直流电转换为交流电的电路。
波形调制是通过改变电路输入或输出信号的波形来实现信号传输或处理的一种技术。
三相逆变电路的原理是利用三相桥式逆变器将直流电转换为交流电。
三相桥式逆变器由六个晶体管组成，每个晶体管控制一个相线，通过交替开关这些晶体管，可以实现对交流电的输出控制。
在三相逆变电路中，波形调制技术可以使输出交流电的波形更加接近所需的信号波形。
波形调制的一种常见方法是脉宽调制（PWM）。
脉宽调制通过改变输出信号的脉冲宽度来实现对信号波形的调制。
在三相逆变电路中，脉宽调制技术可以通过改变晶体管的开关时间来控制输出交流电的波形。
通常情况下，脉宽调制技术会根据输入信号的幅值进行调整，以获得所需的输出波形。
在三相逆变电路的波形调制中，还有一种常见的方法是正弦波调制。
正弦波调制是通过改变输出信号的幅值和相位来实现对信号波形的调制。
在三相逆变电路中，正弦波调制技术可以通过改变晶体管的开关时间和相位来控制输出交流电的波形。
正弦波调制技术可以使输出波形更加接近所需的信号波形，提高信号的传输质量和精度。
除了脉宽调制和正弦波调制，还有其他一些波形调制方法可以应用于三相逆变电路。
例如，矢量调制可以通过改变输出信号的幅值、相位和频率来实现对信号波形的调制。
矢量调制技术可以使输出波形更加灵活多样，适应不同的信号传输需求。
需要注意的是，在进行波形调制时，需要考虑电路的性能和稳定性。
例如，在进行脉宽调制时，需要合理选择脉冲宽度和频率，以避免电路过载或失真。
在进行正弦波调制时，需要考虑相位差和幅值误差对信号传输的影响，以确保信号的准确性和稳定性。
三相逆变电路原理中的波形调制是通过改变输入或输出信号的波形来实现信号传输或处理的一种技术。
脉宽调制、正弦波调制和矢量调制都是常见的波形调制方法。
在进行波形调制时，需要考虑电路的性能和稳定性，以确保信号的传输质量和精度。
波形调制技术在电力系统、通信系统和控制系统中有广泛的应用，对提高系统性能和效率具有重要意义。
三相逆变电路工作原理
三相逆变电路是一种将直流电转换为交流电的装置。
其基本工作原理如下：
1. 输入直流电源：将直流电源接入到三相逆变电路的输入端。
直流电源可以是电池、整流器输出的直流电或其他的直流电源。
2. 桥式逆变器：通过桥式逆变器将输入的直流电转换为交流电。
桥式逆变器由六个开关器件组成，分为两组。
每一组分别由三个开关器件组成，这三个开关器件的导通与否决定了对应输出端的电压极性。
3. 控制信号：通过控制信号来控制桥式逆变器中的开关器件的导通与否。
通常使用PWM（脉宽调制）技术来生成控制信号，通过调整脉冲的宽度和频率来控制开关器件的导通时间和间隔，从而控制输出交流电的频率和幅值。
4. 输出交流电：当控制信号经过桥式逆变器控制了开关器件的导通与否后，输出端将得到一组近似正弦波形的交流电。
输出的交流电频率和幅值由控制信号决定。
总体来说，三相逆变电路通过桥式逆变器将输入的直流电转换为输出的交流电，通过控制器控制开关器件的导通与否，从而实现对输出交流电的频率和幅值的控制。
三相逆变器工作原理
三相逆变器是一种将直流电能转换为交流电能的装置。
它通过将输入的直流电压分别转换为三个不同的交流电压，并将它们相互间的相位差保持在120度，最终形成一个稳定的三相交流电输出。
其主要工作原理如下：
1. 电流整流：三相逆变器首先接收来自电源的直流电压，并通过整流电路将其转换为固定的直流电流。
整流电路通常采用可控硅等器件，通过控制开关状态来实现电流的正向导通。
2. 滤波：直流电流经过整流后，可能会存在一些脉动成分。
为了减小脉动，需要在逆变器输出端加入滤波电路，将直流电流转换为平滑的直流电压。
滤波电路通常由电容器和电感器组成。
3. 逆变：经过滤波后的直流电压通过逆变器电路转换为交流电压。
逆变器电路通常由六个功率开关器件（如晶体管或IGBT）组成，以形成一个全桥逆变拓扑结构。
通过控制这些功率开关的导通和断开，可以将直流电压转换为三相交流电压输出。
4. 输出滤波：逆变器输出的交流电压可能存在一定的高频脉动成分，为了减小这些脉动，需要在输出端加入滤波电路。
输出滤波电路通常由电容器和电感器组成，用于消除高频成分，使输出电压更加平滑。
通过以上工作原理，三相逆变器可以将直流电能转换为高质量的三相交流电能供电给负载。
在实际应用中，逆变器通常还会
加入保护电路、控制电路等辅助功能，以确保其安全和稳定运行。
中北大学电子技术课程设计说明书目录1 引言 (1)1.1设计要求 (1)1.2逆变的概念 (1)1.3三相逆变 (1)2 三相电压源型SPWM逆变器 (1)2.1 PWM的基本原理 (1)2.2 SPWM逆变电路及其控制方法 (2)2.3 三相方波逆变器 (2)2.3 三相PWM逆变器提高直流电压利用率的方法 (2)2.4 三相PWM逆变器提高直流电压利用率的方法 (3)3 逆变器主电路设计 (5)4软件仿真 (6)4.1 Matlab软件 (6)4.2 建模仿真 (6)5 总结 (10)参考文献 (13)1 引言1.1设计要求本次课程设计题目要求为三相方波逆变电路的设计。
设计过程从原理分析、元器件的选取，到方案的确定以及Matlab仿真等，巩固了理论知识，基本达到设计要求。
完成三相方波逆变电路的仿真，开关管选IGBT，直流电压为530V，阻感负载，负载有功功率1KW，感性无功功率为100Var。
1.2逆变的概念逆变即直流电变成交流电，与整流相对应。
电力系统中，将电网交流电通过整流技术变成直流电，然后通过逆变技术，将直流变成高频交流，再通过高频变压器降压，就达到缩小变压器体积和提高供电质量的目的了。
1.3三相逆变三相逆变技术广泛应用于交流传动、无功补偿等领域。
在三相PWM 交流伺服系统中，一般采用三个桥臂的结构，即逆变桥主电路有 6 个功率开关器件（功率MOSFET 或IGBT）构成，若每个开关器件都用一个单独的驱动电路驱动，则需6 个驱动电路，至少要配备4 个相互独立的直流电源为其供电，使得系统硬件结构复杂，可靠性下降，且调试困难，设计成本偏高。
2 三相电压源型SPWM逆变器2.1 PWM的基本原理PWM(Pulse Width Modulation)控就是对脉冲的宽度进行调制的技术，即通过一系列脉冲的宽度进行调制，来等效地获得所需要的波形。
PWM控制技术最重要的理论基础是面积等效原理，即冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
SPWM 控制技术是PWM 控制技术的主要应用，即输出脉冲的宽度按正弦规律变化而和正弦波等效。
2.2 SPWM 逆变电路及其控制方法SPWM 逆变电路属于电力电子器件的应用系统，因此，一个完整的SPWM 逆变电路应该由控制电路、驱动电路和以电力电子器件为核心的主电路组成。
由信息电子电路组成的控制电路按照系统的工作要求形成控制信号，通过驱动电路去控制主电路中电力电子器件的导通或者关断，来完成整个系统的功能。
目前应用最为广泛的是电压型PWM 逆变电路,脉宽控制方法主要有计算机法和调制法两种，但因为计算机法过程繁琐，当需要输出的正弦波的频率、幅值或相位发生变化时，结果都要变化，而调制法在这些方面有着无可比拟的优势，因此，调制法应用最为广泛。
所谓调制法，就是把希望输出的波形作为调制信号t u ，把接收调制的信号作为载波c u ，通过信号波的调制得到所期望的PWM 波形。
2.3 三相方波逆变器电路结构相同，只是控制方式不同。
每一开关元件在输出电压的一个周期中闭合180o (占空比为0.5),因此，在任何时间，总有三个开关元件闭合。
幅值关系：直流电压利用率：2.3 三相PWM 逆变器提高直流电压利用率的方法 2.3.1梯形波调制采用梯形波作为调制信号，可有效提高直流电压利用率；当梯形波幅值和13460.7822d ab d dU U U U ππ==≈0.7861,(1,2,3...)abh d U U h n n h≈-----=±=10.78ab V dU A U =≈三角波幅值相等时，梯形波所含的正弦基波分量幅值已经超过三角波幅值。
采用这种调制方式时，决定功率开关器件通断的方法和用正弦波作为调制信号时完全相同。
2.4 三相PWM 逆变器提高直流电压利用率的方法梯形波的形状用三角化率s =U t/U to 描述，U t 为以横轴为底时梯形波的高，U to 为以横轴为底边把梯形两腰延长后相交所形成的三角形的高；s =0时梯形波变为矩形波，s =1时梯形波变为三角波；梯形波含低次谐波，故调制后的PWM 波含同样的低次谐波（3，5，7…）,但线压中3及其倍数次谐波不存在。
图2-1：梯形波为调制信号的PWM 控制utriucAucBucCuuaNO ω tOω tOω tOω tu bNu ab图2-2 180°导电型三相方波逆变器输出电压波形图2-3 120°导电型三相方波逆变器输出电压波形dU ba1T 4T 1D 4D 1C 2C +-++--12d U 12d U 3T 3D 5T 5D 6T 6D 2T 2D caZ bZ cZ nNOtωaNu tω4180(T )︒3180(T )︒bN u O dU 1180(T )︒tωcNu 5180(T )︒dU O O abu tωtωan u ⅠⅡⅢⅣⅤⅥ13dU 23dU 6180(T )︒2180(T )︒dU b a1T 4T1D 4D 1C 2C +-++--12d U 12d U 3T 3D 5T 5D 6T 6D 2T 2D c aZb Z cZ nNOtωtωbnu Otωcnu 12d U OOabu tωanu dU 12d U 13π23ππ43π53π2π6,11,22,33,44,55,63 逆变器主电路设计图3-1是SPWM 逆变器的主电路设计图。
图中Vl —V6是逆变器的六个功率开关器件，各由一个续流二极管反并联，整个逆变器由恒值直流电压U 供电。
一组三相对称的正弦参考电压信号由参考信号发生器提供，其频率决定逆变器输出的基波频率，应在所要求的输出频率范围内可调。
参考信号的幅值也可在一定范围内变化，决定输出电压的大小。
三角载波信号c U 是共用的，分别与每相参考电压比较后，给出“正”或“零”的饱和输出，产生SPWM 脉冲序列波。
da U ，db U ，dc U 作为逆变器功率开关器件的驱动控制信号。
当ru 2un d U U U <=-时，给V4导通信号，给V1关断信号un 2d U U =-，给V1(V4)加导通信号时，可能是V1(V4)导通，也可能是VD1(VD4)导通。
d U 和'wn U 的PWM 波形只有/2d U ±两种电平。
当c ru U U >时，给V1导通信号，给V4关断信号，/2un d U U '=-。
uv U 的波形可由vn un U U ''-得出，当1和6通时，d uv U U =，当3和4通时，d uv U U =-，当1和3或4和6通时，uv U =0。
输出线电压PWM 波由d U ±和0三种电平构成负载相电压PWM 波由(±2/3)d U ，(±1/3)d U 和0共5种电平组成。
图3-1 SPWM 逆变器的主电路设计图防直通的死区时间同一相上下两臂的驱动信号互补，为防止上下臂直通而造成短路，留一小段上下臂都施加关断信号的死区时间。
死区时间的长短主要由开关器件的关断时间决定。
死区时间会给输出的PWM波带来影响，使其稍稍偏离正弦波。
4软件仿真4.1 Matlab软件Matlab软件提供的仿真工具箱Simulink是一个功能十分强大的仿真软件，它可以根据用户的需要方便的为系统建立模型，并且十分直观，仿真精度高，结果准确。
特别是其电力系统模块库PSB中包含了大量的电力电子功能模块，为我们仿真提供了极大的便利。
Matlab提供了系统模型图形输入工具——Simulink工具箱。
在Matlab中的电力系统模块库PSB以Simulink为运算环境，涵盖了电路、电力电子、电气传动和电力系统等电工学科中常用的基本原件和系统仿真模型。
它由以下6个子模块组成：电源模块库、连接模块库、测量模块库、电力电子模块库、电机模块库、基本件模块库。
在这6个基本模块库的基础上，根据需要还可以组合出常用的、复杂的其他模块添加到所需的模块库中，为电力系统的研究和仿真带来更多的方便。
4.2 建模仿真第一步先建立主电路仿真模型。
在simpowersystems的electrical sources库中选择直流电压源模块，参数设置如下图：然后选择universal bridge模块，构成三相半桥电路。
开关器件选带反并联二极管的IGBT，选择三相串联RLC负载模块，选为星形连接。
将各模块相连，边完成三相方波逆变器仿真模型的主电路部分。
第二步再来构造控制部分。
选择六个pulse generator模块，第一个参数设置如下图：之后，各模块一次之后0.02/6s，即相差60度。
采用mux模块将六路信号合成后加在三相桥的门极。
最终得到的仿真模型如下图所示：三相逆变电路主电路第三步完成波形观测及分析部分。
在相应模块的测量选项和multimeter模块，即可观察逆变器的输出的相电压，相电流，和线电压。
通过串联的电流表可观察直流电流的波形。
4.3分析仿真结果将仿真时间设为0.1s，在powergui中这是为离散仿真模式，采样时间为5-10s，运行后可得仿真结果。
理论上a相电压、a相电流，ab间线电压及直流电流波形如图实际仿真结果如下图逆变器输出的相电压为六阶梯波，相电流和直流电流的波形与负载又关。
改变负载参数，观察电流波形的变化。
当负载参数如下图所示时：A相，B相，C相电压和电流波形如下图：Ab，bc，ca电压如图：5 总结课程设计是培养学生综合运用所学知识,发现,提出,分析和解决实际问题,锻炼实践能力的重要环节,是对学生实际工作能力的具体训练和考察过程.随着科学技术发展的日新日异，电力电子已经成为当今空前活跃的领域，在生活中可以说得是无处不在。
因此作为二十一世纪的大学来说掌握电力电子的开发技术是十分重要的。
回顾起此次课程设计，至今我仍感慨颇多，的确，从选题到定稿，从理论到实践，在整整两星期的日子里，可以说得是苦多于甜，但是可以学到很多很多的的东西，同时不仅可以巩固了以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。
通过这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。
在设计的过程中遇到问题，可以说得是困难重重，这毕竟第一次做的，难免会遇到过各种各样的问题，同时在设计的过程中发现了自己的不足之处，对以前所学过的知识理解得不够深刻，掌握得不够牢固，以后一定要努力学习，熟练掌握。
课程设计终于顺利结束了，特别感谢赵俊梅老师多次给予耐心的帮助和支持！参考文献[1] 宏乃刚，电力电子技术基础，清华大学出版社，2007[2] 王兆安，电力电子技术，电子工业出版社，2003[3] 谢卫，电力电子与交流传动系统仿真，机械工业出版社，2009[4] 林飞，杜欣，电力电子应用技术的MATLAB仿真，中国电力出版社，2009。
