《基础工程》课程设计任务书一、课程设计说明（一）目的和任务课程设计是专业教学计划中的重要环节，通过该教学环节使学生对所学课程的理论知识有更全面系统的了解，并应用于实际工程设计，拓宽学生的知识面，巩固所学知识，提高学生分析问题，解决实际问题的能力。
（二）设计要求1．必须按照设计任务书的要求完成全部规定内容，严格遵守国家颁布的有关技术规范和规定；2．设计图件采用计算机绘制，要求线条清晰、整洁美观，符合有关制图规范；3．设计书一律用计算机打印,文句通顺、简明扼要，文中计量单位一律采用国际标准。
二、注意事项1. 每位同学应严格按所规定的题目和条件，独立完成设计计算书和设计图纸，严禁抄袭。
否则成绩以不及格计。
2. 计算书手写，图纸规格为2、3号，要求手绘图。
3. 做到图面整洁、布图合理，文字、数字及符号大小适当、书写规范。
4. 课程设计完成后，各人将设计图纸向内折叠好（图标部分向外翻出一角），并将设计计算书插入叠好的图纸内。
5. 设计资料上交截止时间：12月30下午3：00（由学委收齐交指导老师）。
三、参考文献（1）建筑桩基技术规范（JGJ94-2008），中国建筑科学研究院，中国建筑工业出版社，1994。
（2）桩基工程手册，史佩栋主编，中国建筑工业出版社，2008（3）基础工程，周景星等编，清华大学出版社。
（4）建筑地基基础设计规范（GBJ50007－2011），中华人民共和国建设部编，中国建筑工业出版社。
（5）地基及基础工程，顾晓鲁编，中国建筑工业出版社，2003。
（6）桩基础设计方法与施工技术，高大钊等编著，机械工业出版社，2002题目1：柱下独立基础设计一．设计资料 1地形拟建建筑地形平整2工程地质条件自上而下土层依次如下：①号土层：杂填土，层厚0.5m 含部分建筑垃圾。
②号土层：粉质粘土，层厚1.2m ，软塑，潮湿，承载力特征值ak f 130KPa =。
③号土层：黏土，层厚1.5m ，可塑，稍湿，承载力特征值180ak f KPa =。
基础工程课程设计任务书（2）一、设计课题设计课题11.设计基本条件某多层工业厂房基础平面如图一；厂房结构采用钢筋混凝土框架结构，底层平面设计标高为±0.000m，室内外高差600mm ，厂房框架柱传至基础的荷载如图一。
该厂房拟建三个地点地质条件均不相同，各地点的地质条件如图二。
课题如下：课题1：柱下独立基础设计（包括基础梁）课题2：柱下条形基础设计课题3：柱下桩基础设计设计课题2 1、设计资料：1、线路：双线、直线、坡度4‰、线间距离5.0m ，双块式无碴轨道及双侧1.7m 宽人行道，其重量为44.4KN/m 。
2、桥跨：等跨L=32m 无碴桥面单箱单室预应力混凝土梁，梁全长32.6m ，梁端缝0.1m ，梁高3.0m ，梁宽13.4m ，每孔梁重8530KN ，简支箱梁支座中心距梁端距离0.75m ，同一桥墩相邻梁支座间距1.6m 。
轨底至梁底高度为3.7m ，采用盆式橡胶支座，支座高0.173m ，梁底至支座铰中心0.09m 。
3、建筑材料：支承垫石、顶帽、托盘采用C40钢筋混凝土，墩身采用C30混凝土，桩身采用C25混凝土。
4、地质及地下水位情况：标高（m ）地质情况厚度（m ）36.79～36.29 耕地0.5 36.29～30.79 软塑砂粘土 5.5 30.79～21.29 粉砂9.5 21.29～19.89 淤泥质砂粘土（松软）1.4 19.89～-3.51 细砂（中密） 23.4 -3.51～-12.31 粗砂（中密）8.8 -12.31～-22.31 中砂（中密）10.0 -22.31～-29.31 砾砂（中密） 7.0 -29.31～-46.31硬塑粘土17.0土层平均重度γ=20KN/m3，土层平均内摩擦角?=28φ。
地下水位标高：+30.50m 。
5、标高：梁顶标高+53.483m，墩底+35.81m。
6、风力：w=800Pa（桥上有车）。
7、桥墩尺寸：如图1所示。

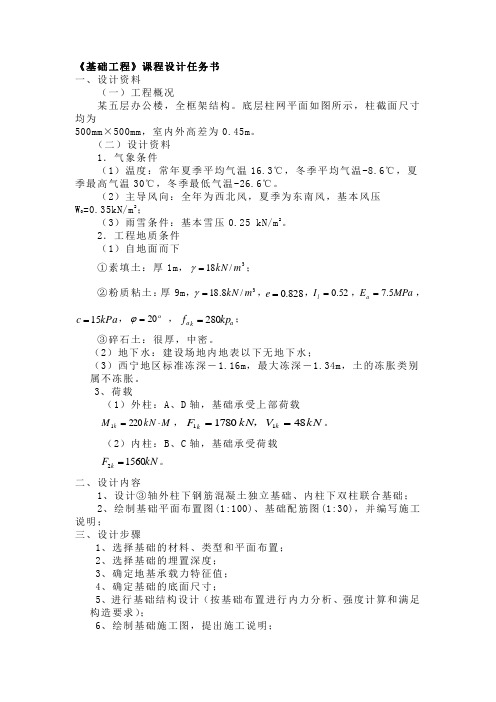

《基础工程》课程设计任务书 一、设计资料（一）工程概况某五层办公楼，全框架结构。
底层柱网平面如图所示，柱截面尺寸均为500mm ×500mm ，室内外高差为0.45m 。
（二）设计资料1．气象条件（1）温度：常年夏季平均气温16.3℃，冬季平均气温-8.6℃，夏季最高气温30℃，冬季最低气温-26.6℃。
（2）主导风向：全年为西北风，夏季为东南风，基本风压W 0=0.35kN/m 2；（3）雨雪条件：基本雪压0.25 kN/m 2。
2．工程地质条件 （1）自地面而下①素填土：厚1m ，3/18m kN =γ；②粉质粘土：厚9m ，3/8.18m kN =γ，828.0=e ，52.0=l I ，MPa E a 5.7=，kPa c 15=， 20=ϕ ，a k a kp f 280=；③碎石土：很厚，中密。
（2）地下水：建设场地内地表以下无地下水；（3）西宁地区标准冻深－1.16m ，最大冻深－1.34m ，土的冻胀类别属不冻胀。
3、荷载（1）外柱：A 、D 轴，基础承受上部荷载M kN M k ⋅=2201，kN V kN F k k 48178011==，。
（2）内柱：B 、C 轴，基础承受荷载kN F k 15602=。
二、设计内容1、设计③轴外柱下钢筋混凝土独立基础、内柱下双柱联合基础；2、绘制基础平面布置图(1:100)、基础配筋图(1:30)，并编写施工说明；三、设计步骤1、选择基础的材料、类型和平面布置；2、选择基础的埋置深度；3、确定地基承载力特征值；4、确定基础的底面尺寸；5、进行基础结构设计（按基础布置进行内力分析、强度计算和满足构造要求）；6、绘制基础施工图，提出施工说明；四、设计要求1、设计计算过程条理清楚，内容完整；2、设计步骤合理，设计图纸清晰；3、提交手写稿和打印稿计算说明书各一份，打印稿一律用A4纸打印，题目为三号黑体，标题用小四黑体，正文为小四宋体，1.25行间距。

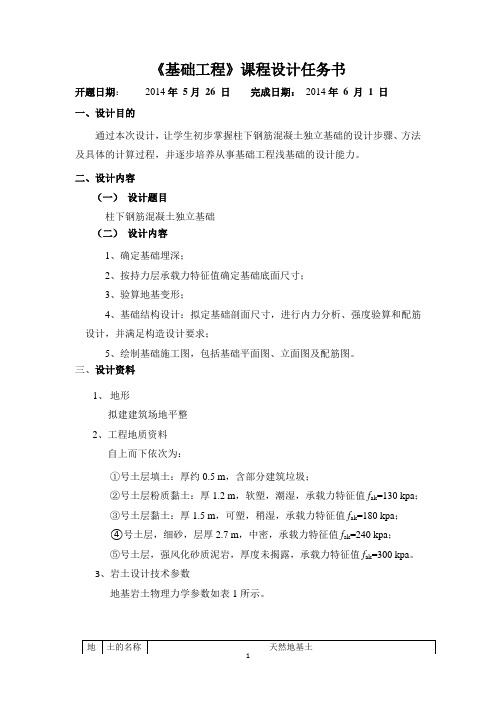

《基础工程》课程设计任务书开题日期：2014年5月26 日完成日期：2014年 6 月 1 日一、设计目的通过本次设计，让学生初步掌握柱下钢筋混凝土独立基础的设计步骤、方法及具体的计算过程，并逐步培养从事基础工程浅基础的设计能力。
二、设计内容（一）设计题目柱下钢筋混凝土独立基础（二）设计内容1、确定基础埋深；2、按持力层承载力特征值确定基础底面尺寸；3、验算地基变形；4、基础结构设计：拟定基础剖面尺寸，进行内力分析、强度验算和配筋设计，并满足构造设计要求；5、绘制基础施工图，包括基础平面图、立面图及配筋图。
三、设计资料1、地形拟建建筑场地平整2、工程地质资料自上而下依次为：①号土层填土：厚约0.5 m，含部分建筑垃圾；②号土层粉质黏土：厚1.2 m，软塑，潮湿，承载力特征值f ak=130 kpa；③号土层黏土：厚1.5 m，可塑，稍湿，承载力特征值f ak=180 kpa；④号土层，细砂，层厚2.7 m，中密，承载力特征值f ak=240 kpa；⑤号土层，强风化砂质泥岩，厚度未揭露，承载力特征值f ak=300 kpa。
3、岩土设计技术参数地基岩土物理力学参数如表1所示。
表1 地基岩土物理力学参数表4、水文资料为地下水对混凝土无侵蚀性；地下水位于地表下1.5 m 。
5、上部结构资料上部结构为多层全现浇框架结构，室外地坪标高同自然地面，室内外高差450mm 。
柱网布置见图1，图中仅画出了1-6列柱子，其余7-10列柱子和4-1列柱子对称。
图1 柱网平面图重度 （γ） 孔隙比 （e ） 黏聚力 （c ） 内摩 擦角 （Φ） 压缩 系数 ( a 1-2)压缩 模量 （E s ）抗压 强度 （f rk ）承载力 特征值 （f ak ）kN/m³KPa度 1 MPaMPaMPaKPa① 杂填土 18 ② 粉质粘土20 0.65 34 13 0.20 10.0 130 ③ 粘土 19.4 0.58 25 23 0.22 8.2 180 ④全风化砂质泥岩 2122300.8240⑤ 强风化 砂质泥岩 22 20 25 3.0 300⑥ 中风化 砂质泥岩24 15 40 4.0 6206、上部结构作用：柱底的荷载效应标准组合值和荷载效应基本组合值分别见表2和见表3。
《基础工程》课程设计任务书1.1 本课程设计任务基础工程设计的任务通常包含：①方案设计：目的是确定地基基础的技术方案，包括地基持力层的选取和基础结构形式的确定。
②技术设计：包括地基检算和基础结构设计两者。
其任务是通过力学计算和结构措施两方面的手段来保证所设计的地基基础满足设计总体目标的要求。
本课程设计任务：①认真阅读岩土工程勘察报告，完成工程概况及地层介绍；②进行地基基础方案论证，选择切实可行的地基基础方案；③完成相应基础工程设计。
1.2 设计内容1.2.1设计计算（1）综合分析设计资料，对三种常用的房屋基础类型（刚性基础、钢筋混凝土扩展基础和桩基础）的技术合理性进行比较（限于课时，本次课程设计不考虑造价因素），选择较为合理的基础方案。
（2）确定所选基础的类型，平面尺寸及埋深等；（3）完成该基础（包括地基）的计算。
1.2.2图纸（1）基础总平面布置图（假定所有基础均与自己设计的基础相同）；（2）基础结构图（应包含图纸说明和工程数量表）。
1.2.3设计计算说明书要求设计计算说明书通常应包含下述内容：（1）工程概况和设计任务。
包括：工程名称，场地位置，上部结构的类型、尺寸，本人承担的课程设计任务；（2）地质勘察资料介绍（勘查报告由老师提供）；（3）方案论证。
包括：基础选型，尺寸拟定，地基持力层的选取。
需要阐明自己的思路和考虑的因素并列出必要的说明；（4）计算说明。
包括：计算项目，计算过程和计算结果，方案调整的理由和结果。
需要阐明参数选取的理由、考虑的因素并列出必要的说明；设计计算说明书应制作成Word文档。
整个说明书应满足计算过程完整、计算步骤清楚、文字简明、符号规范和版面美观的要求，图纸应用CAD制作而且应该表达正确、布局合理和尺寸齐全。
说明书用16开纸张打印，和图纸一起装订成册，交任课老师评阅。
1.3设计依据及参考文献1．岩土工程勘察规范（GB50021-2001）．北京：中国建筑工业出版社，20022．建筑地基基础设计规范（GB50007-2002）．北京：中国建筑工业出版社，2002 3．建筑桩基技术规范（JGJ94-94）．北京：中国建筑工业出版社，19954．建筑抗震设计规范（GB50011-2001）．北京：中国建筑工业出版社，20015．建筑地基处理技术规范（JGJ79-2002）．北京：中国建筑工业出版社，20026．《基础工程》，华南理工大学、浙江大学、湖南大学等编，中国建筑工业出版社，2008年9月第二版7.《基础工程》，周景星等编，清华大学出版社，1996年9月8．《地基及基础工程》，顾晓鲁编，中国建筑工业出版社，2003年9．《基础工程学》，陈仲颐、叶书麟，中国建筑工业出版社，1990。
《基础工程》课程设计任务书（一）上部结构资料某框架结构柱网图如下，柱截面为400*400mm2，F1=（700+学号后两位数字）kN，F2=（1400+学号后两位数字）kN，F1=（2000+学号后两位数字）kN。
F2F3F2F3（二）地质资料经探测，地层岩性及土的物理力学性质如下表。
地下水埋深为5m，无腐蚀性。
柱下独立基础设计步骤及内容1.选择持力层2.计算地基承载力特征值，并修正3.计算基础所需底面尺寸4. 验算软弱层强度和沉降量5.设计基础剖面，并计算配筋6.绘制施工图。
基础工程课程设计《基础工程》课程设计任务书（一）上部结构资料某框架结构柱网图如下，柱截面为400*400mm2，F1=（700+学号后两位数字）kN，F2=（1400+学号后两位数字）kN，F3=（2000+学号后两位数字）kN。
（二）地质资料经探测，地层岩性及土的物理力学性质如下表。
地下水埋深为5m，无腐蚀性。
（三）设计内容：设计两种方案方案一：钢筋混凝土柱下独立基础；方案二：柱下条形基础或桩基础柱下独立基础设计步骤及内容1.选择持力层2.计算地基承载力特征值，并修正3.计算基础所需底面尺寸4. 验算软弱层强度和沉降量5.设计基础剖面，并计算配筋6.绘制施工图。
柱下条形基础设计步骤及内容 1.选择持力层2.计算地基承载力特征值，并修正3.确定基础底面尺寸和剖面尺寸（软弱层强度验算及沉降量验算可不做）4.计算基础内力（倒梁法或静定分析法或文克勒地基法）5.计算配筋6.绘制施工图。
桩基础设计步骤及内容1.选择桩的类型（预制桩）及截面尺寸（方桩400*400mm 2）2.选择桩端持力层，承台埋深，从而计算单桩竖向承载力3.确定桩数、间距及平面布置4.桩身结构设计（省）5.承台设计6.绘制施工图柱下独立基础1. 持力层的选择地基持力层选在第2层，粉土上。
取基础埋深2.0m2. 计算地基承载力特征值，并修正按规范承载力确定，由表可知，标准贯数为12，由《基础工程》表2—4得，对于粉砂，fak(N=10)=140Kpa, fak(N=15)=180Kpa,由内插法得：fak(N=12)=(180-140)×（12-10）/(15-10)+140=156kpa由于d=2m>0.5m,则进行修正，由表2—5得，b η=0.5 、d η=2.0 , 承载力计算公式：)5.0()3(-+-+=d b f f m d b ak a γηγη (1) 深度修正 )5.0()3(-+-+=d b f f m d b ak a γηγη=156+2.0*20.2*(2.0−0.5)=216.6kpab 为基础底面宽度当小于3m 时按3m 取值；3. 确定基础尺寸（1）对于A1、A4、C1、C4四个柱子基础为第一类 1.基础取方形，边长为b1 b1hWrW d rG fa Fk **1+-≥=0.2*2.206.21674.0*725-=1.74m则取b=2.0m<3.0m ，所以不需要进行承载力修正 2. 承载力验算K F =Fk+Gk=725⨯0.74+2.0×2.0×2.0×20.2=696.8KNK P =AF K=696.8/4=174.2KPa<fa=216.6KP 满足要求； 3. 软卧层强度验算由Es1/Es2=8/5.6=1.5,z/b=3/2=1.5>0.50查表2—7得，运用内插法得：θ=21.5，则tan θ=0.394 (1) 下卧层顶面处的附加应力：δz=)tan 2)(tan 2()(θθδz b z l cd pk lb ++-=)394.0322()394.0320.2()0.22.202.174(0.20.2⨯⨯+⋅⨯⨯+⨯-⨯⨯=28.1kpa(2) 下卧层顶面处的自重应力：δcz=5×20.2=101kpa (3) 下卧层承载力特征值：由表2—4得，fak=-40×1/5×(10-6.6)+140=112.8kpa 由于d=5.0>0.5m, d η=2.0则faz=112.8+20.2×(5-0.5)×2.0=294.6kpa则δz+δcz=28.1+101=129.6kpa<294.6kpa=faz,满足软卧层强度要求 （2）对于A2、A3、C2、C3、B1、B4六个柱子基础为第二类 1.基础取方形，边长为b2 B2hWrW d rG fa Fk **2+-≥=0.2*2.206.21674.0*1425-=2.44m则取b=2.44m<3.0m ，所以不需要进行承载力修正 2. 承载力验算竖向力 K F =Fk+Gk=1425+2.0×2.5×2.5×20.2=1307KNK P =AF K=1307/（2.5×2.5）=208.72KPa<fa=216.6KPa 满足要求； 3. 软卧层强度验算由Es1/Es2=8/5.6=1.5,z/b=3/2.5=1.2>0.5查表2—7得，运用内插法得：θ=21.5，则tan θ=0.394 (1) 下卧层顶面处的附加应力：δz=)tan 2)(tan 2()(θθδz b z l cd pk lb ++-=)394.0325.2()394.0325.2()5.22.207.208(5.25.2⨯⨯+⋅⨯⨯+⨯-⨯⨯=41.8kpa(2) 下卧层顶面处的自重应力：δcz=5×20.2=101kpa (3) 下卧层承载力特征值：由表2—4得，fak=-40×1/5×(10-6.6)+140=112.8kpa 由于d=5.0>0.5m, d η=2.0则faz=112.8+20.2×(5-0.5)×2.0=294.6kpa则δz+δcz=41.8+101=142.8kpa<294.6kpa=faz,满足软卧层强度要求（3）对于B2、B3二个柱子基础为第三类 1.基础取方形，边长为b3 b1hWrW d rG fa Fk **3+-≥=0.2*2.206.21674.0*2025-=2.91m则取b=3.0m=3.0m ，所以不需要进行承载力修正 2. 承载力验算竖向力 K F =Fk+Gk=2025⨯0.74+2.0×3.0×3.0×20.2=1858.5KNK P =AF K=1858.5/9=206.5KPa<fa=216.6KPa 满足要求； 3. 软卧层强度验算由Es1/Es2=8/5.6=1.5,z/b=3/2=1.5>0.50查表2—7得，运用内插法得：θ=21.5，则tan θ=0.394 (1) 下卧层顶面处的附加应力：δz=)tan 2)(tan 2()(θθδz b z l cd pk lb ++-=)394.0320.3()394.0320.3()0.32.205.206(0.30.3⨯⨯+⋅⨯⨯+⨯-⨯⨯=45.6kpa(2) 下卧层顶面处的自重应力：δcz=5×20.2=101kpa (3) 下卧层承载力特征值：由表2—4得，fak=-40×1/5×(10-6.6)+140=112.8kpa 由于d=5.0>0.5m, d η=2.0则faz=112.8+20.2×(5-0.5)×2.0=294.6kpa则δz+δcz=45.6+101=146.6kpa<294.6kpa=faz,满足软卧层强度要求 4.沉降验算0462.088.00.284.01E -120211=⨯⨯-==r b ωμδ，0370.088.05.284.01E -120222=⨯⨯-==r b ωμδ0308.088.00.384.01E -120233=⨯⨯-==r b ωμδ，0056.088.0684.01E -1202=⨯⨯-==r kj r ωμδmm F F S 3.490056.0142527250462.0221111=⨯⨯+⨯=⨯∙+∙=δδmm F F F S 2.720056.020257252(14250370.02312222=⨯+⨯+⨯=∙+⨯∙+∙=）δδδ mm F F F F S 1.760056.014252025725(14250370.02312222=⨯+++⨯=∙+∙+⨯∙+∙='）δδδδmm F F F S 7.970056.020*******(20250308.03323333=⨯+⨯+⨯=∙+⨯∙+∙=）δδδ则mm mm S S 1223-1212>==∆，mm mm S S 1227-1212>='='∆，mm mm S S 1225-2323>==∆，则基础均需要进行调整。
《基础工程》课程设计指导书和任务书土木工程系电厂建筑2009级设计时间：1周编写单位：建筑工程学院土木工程教研室编写人：郝冬雪2019年4月印制《基础工程》课程设计指导书一、课程设计的性质与任务《基础工程》课程设计，是学生对土木工程专业《基础工程》课程学习后的综合训练。
主要培养学生独立进行基础设计的能力，使学生掌握建筑基础的设计方法，巩固课堂所学知识。
做到理论与实践结合，学以致用。
为学生毕业设计和毕业参加工作奠定良好基础。
二、课程设计的目的巩固和运用课堂所学的原理和知识，了解国家现有的设计方针及建筑基础设计有关规范，掌握建筑基础设计的基本步骤、原理、设计方法和设计程序。
三、课程设计时间安排课程设计共计1周。
四、课程设计图纸深度要求1、基础平面图（比例1：100）1)画出与建筑平面图相一致的轴线网，标注轴线号；标注两道尺寸线：轴线间距、总间距。
2)画出承重墙、柱、基础的轮廓线，标注编号、定位尺寸及详图索引。
3)标注基础底板的板厚、绘制钢筋详图，表明受力钢筋配置情况，与受力钢筋垂直配置的分布钢筋。
附加钢筋表。
4)标注楼层结构标高。
2、基础详图1)基础截面详图（1：20）绘出基础断面及配筋情况；标注基础定位尺寸、细部尺寸、标高及轴线号；基础插筋位置锚固，柱子钢筋与基础插筋搭接位置及搭接长度；钢筋注明编号。
2)绘制钢筋表3、线型要求基础钢筋表Array1)粗实线——钢筋线；2)中实线——基础平面图及详图中剖到或可见墙身轮廓线；3)细实线——尺寸线；4)细点划线——中心线、对称线、定位轴线。
4实际工程中，直径为12mm以内的钢筋，钢筋类别只能选用HPB钢筋，工程中没有HRB 钢筋，HRB钢筋的直径最小为12mm。
5、基础设计总说明：1)地基承载力特征值。
2)钢筋混凝土及垫层采用砼强度等级，钢筋等级。
3)图中未注明钢筋锚固长度、搭接长度。
4)设计选用图集。
5)施工注意事项。
6)建筑结构特殊要求。
6、图纸大小与标推栏图纸采用2号或2号加长图纸，标题栏尺寸按照制图标准绘制，标题栏格式统一要求如下：五、设计内容说明：设计内容“箱型基础设计”与“桩基础设计”，由指导老师选定其中一个题目完成。
《基础工程》课程设计1.设计任务书1.1设计资料某桥上部构造采用装配式钢筋混凝土T形梁。
标准跨径L，计算跨径L。
板式橡胶支座，桥面宽度为7m＋2×1.0m，双车道，参照《公路桥涵地基与基础设计规范》(JTG3363—2019)进行设计计算。
设计荷载为公路—II级，人群荷载为3.0kN/m2。
材料：台帽、耳墙及截面a-a 以上均用C20混凝土，γ1=25.00kN/m3；台身(自截面a-a以下)用M7.5浆砌片，块石(面墙用块石，其他用片石，石料强度不小于MU30)，γ2=23.00kN/m3；基础用C15素混凝土浇筑，γ3=24.0 kN/m3；台后及溜坡填土γ4=17.00kN/m3；填土的内摩擦角φ=35°，黏聚力c= 0.0。
标准跨径=23m 计算跨径=22.6m水文、地质资料：设计洪水位高程离基底的距离为6.5m(a-a截面处)。
地基土的物理、力学性质指标见下表1.2设计标准规范[1] 魏进王晓谋.基础工程第五版.北京：人民交通出版社股份有限公司，2021.[2] 中华人民共和国交通运输部.公路桥涵设计通用规范：JTG D60—2015.北京:人民交通出版社股份有限公司,2015.[3] 中华人民共和国交通运输部.公路桥涵地基与基础设计规范:JTG D63—2019.北京:人民交通出版社股份有限公司,2019.[4] 中华人民共和国交通运输部.公路钢筋混凝土及预应力混凝土桥涵设计规范:JTG 3362—2018.北京:人民交通出版社股份有限公司,2018.[5] 中华人民共和国交通运输部.公路圬工桥涵设计规范JTG D61—2005.北京:人民交通出版社股份有限公司,2005.1.3进程安排1、桥台及基础构造和拟定的尺寸、绘制轮廓图 12月16日2、荷载计算 12月17日3、工况分析 12月18日4、地基承载力验算 12月19日5、基底偏心距验算 12月20日6、基础稳定性验算 12月20日7、沉降计算 12月21日8. 整理资料、电子版排版 12月21日2计算部分一、 桥台及基础构造和拟定的尺寸桥台及基础和拟定的尺寸如下图所示，基础分两层，每层厚度0.5m ，襟边和台阶宽度相等，取0.4m 。
《基础工程》课程设计任务书（一）设计题目 某宾馆，采用钢筋混凝土框架结构，基础采用柱下桩基础，首层柱网布置如 附件所示，试按要求设计该基础。
（二）设计资料1.场地工程地质条件 场地岩土层按成因类型自上而下划分：1、人工填土层（c m 1）; 2、第四系冲 积层（c a 1）; 3、残积层（c 1）; 4、白垩系上统沉积岩层（K 2）。
各土（岩）层特征如下: 1）人工填土层（Q m 1） 杂填土：主要成分为粘性土，含较多建筑垃圾（碎砖、碎石、余泥等） 层重度为16kN/nt 松散为主，局部稍密，很湿。
层厚 1.50m 。
2）第四系冲积层（Q a 1） 。
本 3.50m 。
②-1淤泥质粉质粘土：灰黑，可塑，含细砂及少量碎石。
该层层厚 其主要物理力学性质指标值为： 3 =44.36%; P = 1.65 g/cm 3 ; e= 1.30; I L = 1.27 ; Es=2.49MPa ; C= 5.07kPa ，© = 6.07 ° 承载力特征值取f ak =55kPa 。
2.45m 。
②-2粉质粘土：灰、灰黑色，软塑状为主，局部呈可塑状。
层厚 其主要物理力学性质指标值为： 3 = 33.45%; P = 1.86 g/cm 3 ; e= 0.918;1 L =0.78; Es=3.00 Mpa C=5.50k Pa,①=6.55 °。
②-3粉质粘土：褐色，硬塑。
该层层厚 3.4m 。
其主要物理力学性质指标值 为：3 = 38.00% ; P = 1.98 g/cm 3 ; e= 0.60;I 3）第四系残积层（Q e 1） L=0.20; Es=10.2MPa 。
③-1粉土：褐红色、褐红色间白色斑点; 其主要物理力学性质指标值为：3 = 17.50% ;密实，稍湿-湿。
该层层厚2.09m 。
3P = 1.99 g/cm ; e= 0.604 ; I L =0〜0.24 ; Es=16.5 MP a;C= 41.24k Pa;①=22.63 °。
