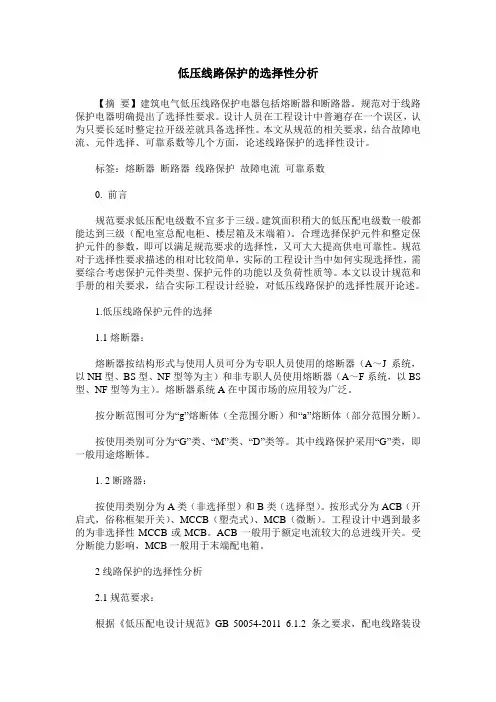

低压配电线路保护电器选择性探讨 黄勃

低压线路保护的选择性分析【摘要】建筑电气低压线路保护电器包括熔断器和断路器。

规范对于线路保护电器明确提出了选择性要求。

设计人员在工程设计中普遍存在一个误区，认为只要长延时整定拉开级差就具备选择性。

本文从规范的相关要求，结合故障电流、元件选择、可靠系数等几个方面，论述线路保护的选择性设计。

标签：熔断器断路器线路保护故障电流可靠系数0. 前言规范要求低压配电级数不宜多于三级。

建筑面积稍大的低压配电级数一般都能达到三级（配电室总配电柜、楼层箱及末端箱）。

合理选择保护元件和整定保护元件的参数，即可以满足规范要求的选择性，又可大大提高供电可靠性。

规范对于选择性要求描述的相对比较简单，实际的工程设计当中如何实现选择性，需要综合考虑保护元件类型、保护元件的功能以及负荷性质等。

本文以设计规范和手册的相关要求，结合实际工程设计经验，对低压线路保护的选择性展开论述。

1.低压线路保护元件的选择1.1熔断器：熔断器按结构形式与使用人员可分为专职人员使用的熔断器（A～J系统，以NH型、BS型、NF型等为主）和非专职人员使用熔断器（A～F系统，以BS 型、NF型等为主）。

熔断器系统A在中国市场的应用较为广泛。

按分断范围可分为“g”熔断体（全范围分断）和“a”熔断体（部分范围分断）。

按使用类别可分为“G”类、“M”类、“D”类等。

其中线路保护采用“G”类，即一般用途熔断体。

1. 2断路器：按使用类别分为A类（非选择型）和B类（选择型）。

按形式分为ACB（开启式，俗称框架开关）、MCCB（塑壳式）、MCB（微断）。

工程设计中遇到最多的为非选择性MCCB或MCB。

ACB一般用于额定电流较大的总进线开关。

受分断能力影响，MCB一般用于末端配电箱。

2线路保护的选择性分析2.1规范要求：根据《低压配电设计规范》GB 50054-2011 6.1.2 条之要求，配电线路装设的上下級保护电器，其动作特性应具有选择，且各级之间应能协调配合，非重要负荷的保护电器，可采用部分选择或无选择性切断。

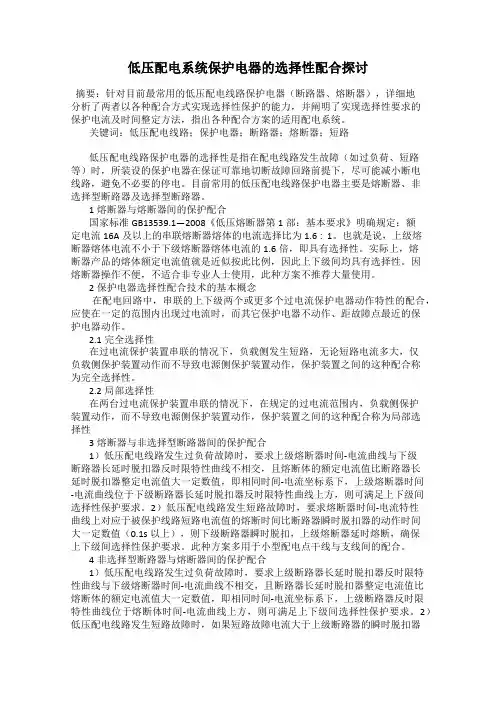

低压配电系统保护电器的选择性配合探讨摘要：针对目前最常用的低压配电线路保护电器（断路器、熔断器），详细地分析了两者以各种配合方式实现选择性保护的能力，并阐明了实现选择性要求的保护电流及时间整定方法，指出各种配合方案的适用配电系统。

关键词：低压配电线路；保护电器；断路器；熔断器；短路低压配电线路保护电器的选择性是指在配电线路发生故障（如过负荷、短路等）时，所装设的保护电器在保证可靠地切断故障回路前提下，尽可能减小断电线路，避免不必要的停电。

目前常用的低压配电线路保护电器主要是熔断器、非选择型断路器及选择型断路器。

1熔断器与熔断器间的保护配合国家标准GB13539.1—2008《低压熔断器第1部：基本要求》明确规定：额定电流16A及以上的串联熔断器熔体的电流选择比为1.6∶1。

也就是说，上级熔断器熔体电流不小于下级熔断器熔体电流的1.6倍，即具有选择性。

实际上，熔断器产品的熔体额定电流值就是近似按此比例，因此上下级间均具有选择性。

因熔断器操作不便，不适合非专业人士使用，此种方案不推荐大量使用。

2保护电器选择性配合技术的基本概念在配电回路中，串联的上下级两个或更多个过电流保护电器动作特性的配合，应使在一定的范围内出现过电流时，而其它保护电器不动作、距故障点最近的保护电器动作。

2.1完全选择性在过电流保护装置串联的情况下，负载侧发生短路，无论短路电流多大，仅负载侧保护装置动作而不导致电源侧保护装置动作，保护装置之间的这种配合称为完全选择性。

2.2局部选择性在两台过电流保护装置串联的情况下，在规定的过电流范围内，负载侧保护装置动作，而不导致电源侧保护装置动作，保护装置之间的这种配合称为局部选择性3熔断器与非选择型断路器间的保护配合1）低压配电线路发生过负荷故障时，要求上级熔断器时间-电流曲线与下级断路器长延时脱扣器反时限特性曲线不相交，且熔断体的额定电流值比断路器长延时脱扣器整定电流值大一定数值，即相同时间-电流坐标系下，上级熔断器时间-电流曲线位于下级断路器长延时脱扣器反时限特性曲线上方，则可满足上下级间选择性保护要求。

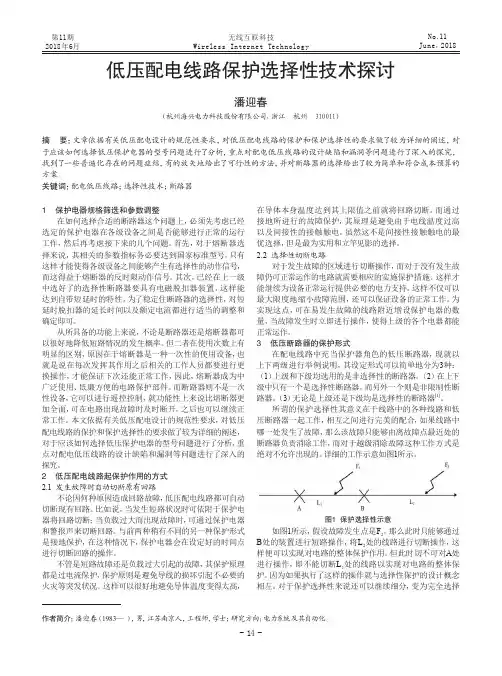

第11期2018年6月No.11June，2018无线互联科技Wireless Internet Technology1 保护电器规格筛选和参数调整在如何选择合适的断路器这个问题上，必须先考虑已经选定的保护电器在各级设备之间是否能够进行正常的运行工作，然后再考虑接下来的几个问题。

首先，对于熔断器选择来说，其相关的参数指标务必要达到国家标准型号，只有这样才能使得各级设备之间能够产生有选择性的动作信号，而这得益于熔断器的反时限动作信号。

其次，已经在上一级中选好了的选择性断路器要具有电磁脱扣器装置，这样能达到自带短延时的特性。

为了稳定住断路器的选择性，对短延时脱扣器的延长时间以及额定电流都进行适当的调整和确定即可。

从所具备的功能上来说，不论是断路器还是熔断器都可以很好地降低短路情况的发生概率。

但二者在使用次数上有明显的区别，原因在于熔断器是一种一次性的使用设备，也就是说在每次发挥其作用之后相关的工作人员都要进行更换操作，才能保证下次还能正常工作，因此，熔断器成为中广泛使用、低廉方便的电路保护部件。

而断路器则不是一次性设备，它可以进行遥控控制，就功能性上来说比熔断器更加全面，可在电路出现故障时及时断开，之后也可以继续正常工作。

本文依据有关低压配电设计的规范性要求，对低压配电线路的保护和保护选择性的要求做了较为详细的阐述，对于应该如何选择低压保护电器的型号问题进行了分析，重点对配电低压线路的设计缺陷和漏洞等问题进行了深入的探究。

2 低压配电线路起保护作用的方式2.1 发生故障时自动切断原有回路不论因何种原因造成回路故障，低压配电线路都可自动切断现有回路。

比如说，当发生短路状况时可依附于保护电器将回路切断；当负载过大而出现故障时，可通过保护电器和警报声来切断回路。

与前两种稍有不同的另一种保护形式是接地保护，在这种情况下，保护电器会在设定好的时间点进行切断回路的操作。

不管是短路故障还是负载过大引起的故障，其保护原理都是过电流保护，保护原则是避免导线的损坏引起不必要的火灾等突发状况。

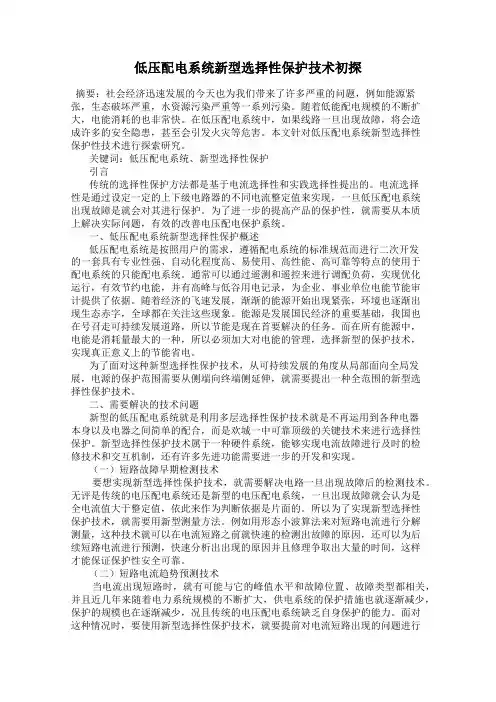

低压配电系统新型选择性保护技术初探摘要：社会经济迅速发展的今天也为我们带来了许多严重的问题，例如能源紧张，生态破坏严重，水资源污染严重等一系列污染。

随着低能配电规模的不断扩大，电能消耗的也非常快。

在低压配电系统中，如果线路一旦出现故障，将会造成许多的安全隐患，甚至会引发火灾等危害。

本文针对低压配电系统新型选择性保护性技术进行探索研究。

关键词：低压配电系统、新型选择性保护引言传统的选择性保护方法都是基于电流选择性和实践选择性提出的。

电流选择性是通过设定一定的上下级电路器的不同电流整定值来实现，一旦低压配电系统出现故障是就会对其进行保护。

为了进一步的提高产品的保护性，就需要从本质上解决实际问题，有效的改善电压配电保护系统。

一、低压配电系统新型选择性保护概述低压配电系统是按照用户的需求，遵循配电系统的标准规范而进行二次开发的一套具有专业性强、自动化程度高、易使用、高性能、高可靠等特点的使用于配电系统的只能配电系统。

通常可以通过遥测和遥控来进行调配负荷，实现优化运行，有效节约电能，并有高峰与低谷用电记录，为企业、事业单位电能节能审计提供了依据。

随着经济的飞速发展，渐渐的能源开始出现紧张，环境也逐渐出现生态赤字，全球都在关注这些现象。

能源是发展国民经济的重要基础，我国也在号召走可持续发展道路，所以节能是现在首要解决的任务。

而在所有能源中，电能是消耗量最大的一种，所以必须加大对电能的管理，选择新型的保护技术，实现真正意义上的节能省电。

为了面对这种新型选择性保护技术，从可持续发展的角度从局部面向全局发展，电源的保护范围需要从侧端向终端侧延伸，就需要提出一种全范围的新型选择性保护技术。

二、需要解决的技术问题新型的低压配电系统就是利用多层选择性保护技术就是不再运用到各种电器本身以及电器之间简单的配合，而是欢城一中可靠顶级的关键技术来进行选择性保护。

新型选择性保护技术属于一种硬件系统，能够实现电流故障进行及时的检修技术和交互机制，还有许多先进功能需要进一步的开发和实现。

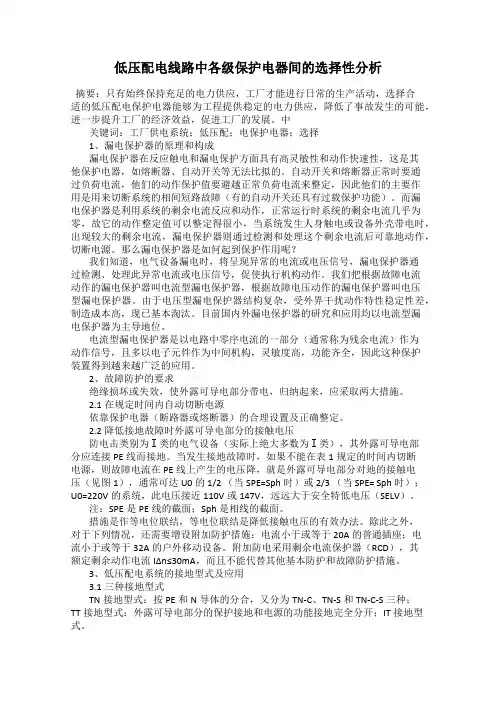

低压配电线路中各级保护电器间的选择性分析摘要：只有始终保持充足的电力供应，工厂才能进行日常的生产活动，选择合适的低压配电保护电器能够为工程提供稳定的电力供应，降低了事故发生的可能，进一步提升工厂的经济效益，促进工厂的发展。

中关键词：工厂供电系统；低压配；电保护电器；选择1、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。

自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。

而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小，当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。

那么漏电保护器是如何起到保护作用呢？我们知道，电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。

我们把根据故障电流动作的漏电保护器叫电流型漏电保护器，根据故障电压动作的漏电保护器叫电压型漏电保护器。

由于电压型漏电保护器结构复杂，受外界干扰动作特性稳定性差，制造成本高，现已基本淘汰。

目前国内外漏电保护器的研究和应用均以电流型漏电保护器为主导地位。

电流型漏电保护器是以电路中零序电流的一部分（通常称为残余电流）作为动作信号，且多以电子元件作为中间机构，灵敏度高，功能齐全，因此这种保护装置得到越来越广泛的应用。

2、故障防护的要求绝缘损坏或失效，使外露可导电部分带电，归纳起来，应采取两大措施。

2.1在规定时间内自动切断电源依靠保护电器（断路器或熔断器）的合理设置及正确整定。

2.2降低接地故障时外露可导电部分的接触电压防电击类别为Ⅰ类的电气设备（实际上绝大多数为Ⅰ类），其外露可导电部分应连接PE线而接地。

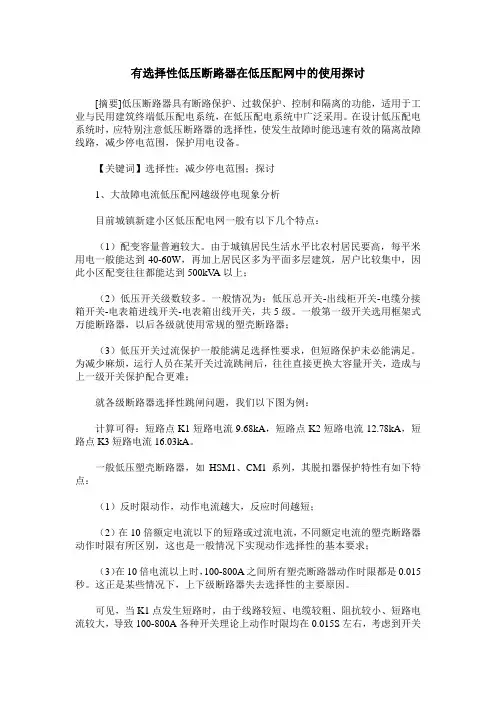

有选择性低压断路器在低压配网中的使用探讨[摘要]低压断路器具有断路保护、过载保护、控制和隔离的功能，适用于工业与民用建筑终端低压配电系统，在低压配电系统中广泛采用。

在设计低压配电系统时，应特别注意低压断路器的选择性，使发生故障时能迅速有效的隔离故障线路，减少停电范围，保护用电设备。

【关键词】选择性；减少停电范围；探讨1、大故障电流低压配网越级停电现象分析目前城镇新建小区低压配电网一般有以下几个特点：（1）配变容量普遍较大。

由于城镇居民生活水平比农村居民要高，每平米用电一般能达到40-60W，再加上居民区多为平面多层建筑，居户比较集中，因此小区配变往往都能达到500kV A以上；（2）低压开关级数较多。

一般情况为：低压总开关-出线柜开关-电缆分接箱开关-电表箱进线开关-电表箱出线开关，共5级。

一般第一级开关选用框架式万能断路器，以后各级就使用常规的塑壳断路器；（3）低压开关过流保护一般能满足选择性要求，但短路保护未必能满足。

为减少麻烦，运行人员在某开关过流跳闸后，往往直接更换大容量开关，造成与上一级开关保护配合更难；就各级断路器选择性跳闸问题，我们以下图为例：计算可得：短路点K1短路电流9.68kA，短路点K2短路电流12.78kA，短路点K3短路电流16.03kA。

一般低压塑壳断路器，如HSM1、CM1系列，其脱扣器保护特性有如下特点：（1）反时限动作，动作电流越大，反应时间越短；（2）在10倍额定电流以下的短路或过流电流，不同额定电流的塑壳断路器动作时限有所区别，这也是一般情况下实现动作选择性的基本要求；（3）在10倍电流以上时，100-800A之间所有塑壳断路器动作时限都是0.015秒。

这正是某些情况下，上下级断路器失去选择性的主要原因。

可见，当K1点发生短路时，由于线路较短、电缆较粗、阻抗较小、短路电流较大，导致100-800A各种开关理论上动作时限均在0.015S左右，考虑到开关固有的机械动作时限误差，很有可能发生在末端的K1点发生短路时，变压器里的主分路开关跳闸，导致停电范围扩大。

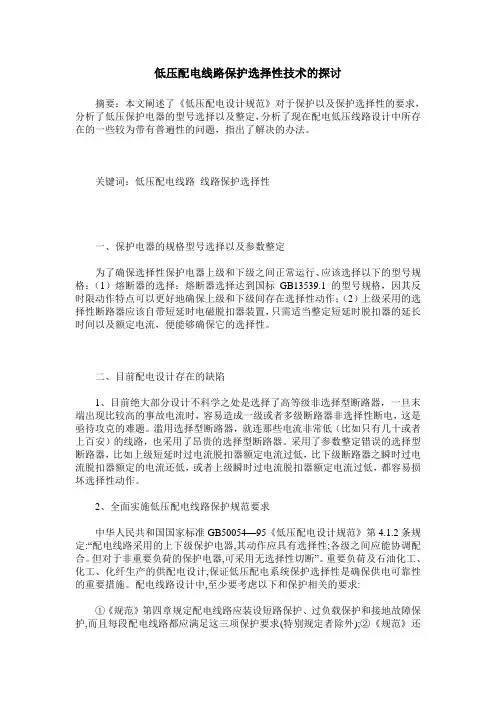

低压配电线路保护选择性技术的探讨摘要：本文阐述了《低压配电设计规范》对于保护以及保护选择性的要求，分析了低压保护电器的型号选择以及整定，分析了现在配电低压线路设计中所存在的一些较为带有普遍性的问题，指出了解决的办法。

关键词：低压配电线路线路保护选择性一、保护电器的规格型号选择以及参数整定为了确保选择性保护电器上级和下级之间正常运行、应该选择以下的型号规格：（1）熔断器的选择：熔断器选择达到国标GB13539.1的型号规格，因其反时限动作特点可以更好地确保上级和下级间存在选择性动作；（2）上级采用的选择性断路器应该自带短延时电磁脱扣器装置，只需适当整定短延时脱扣器的延长时间以及额定电流，便能够确保它的选择性。

二、目前配电设计存在的缺陷1、目前绝大部分设计不科学之处是选择了高等级非选择型断路器，一旦末端出现比较高的事故电流时，容易造成一级或者多级断路器非选择性断电，这是亟待攻克的难题。

滥用选择型断路器，就连那些电流非常低（比如只有几十或者上百安）的线路，也采用了昂贵的选择型断路器。

采用了参数整定错误的选择型断路器，比如上级短延时过电流脱扣器额定电流过低，比下级断路器之瞬时过电流脱扣器额定的电流还低，或者上级瞬时过电流脱扣器额定电流过低，都容易损坏选择性动作。

2、全面实施低压配电线路保护规范要求中华人民共和国国家标准GB50054—95《低压配电设计规范》第4.1.2条规定:“配电线路采用的上下级保护电器,其动作应具有选择性;各级之间应能协调配合。

但对于非重要负荷的保护电器,可采用无选择性切断”。

重要负荷及石油化工、化工、化纤生产的供配电设计,保证低压配电系统保护选择性是确保供电可靠性的重要措施。

配电线路设计中,至少要考虑以下和保护相关的要求:①《规范》第四章规定配电线路应装设短路保护、过负载保护和接地故障保护,而且每段配电线路都应满足这三项保护要求(特别规定者除外);②《规范》还规定上下级保护电器的动作应具有选择性,使故障时只切断该故障线路,而上级保护电器不应动作,力求缩小停电范围;③电路发生故障时,保护电器应能在规定时间内动作;另一方面,在正常工作和用电设备正常起动时,保护电器均不应动作;④《规范》规定导体截面应满足动、热稳定要求,要和保护电器能协调配合,也就是选择的导体类型和截面,应该和保护电器类型和整定值相关联;⑤作为分断短路电流的保护电器,还应具有足够的分断能力。

论低压配电系统的保护与选择[摘要]配电系统是指工厂所需电能的供应和分配，良好的供电系统有利于提高生产效率，节约生产成本，更有利于实现生产过程的自动化，由于电器制造技术的不断进步，断路器选择性保护技术的提高，各种选择性技术的推出，使得我们得以重新认识讨论这一课题。

系统保护的选择形式是连续供电的重要保证，低压配电用保护电器在低压配电系统中占有重要的地位，它是在配电系统发生故障时实现保护的关键器件。

但是如果选用的保护电器不当，或者整定数据不正确，将导致不能按要求切断电路，而扩大事故，或者是扩大停电区域。

所以，分析配电系统的特点，了解保护电器的特性，给予正确选用和整定，是配电系统的正常运行和安全用电的重要保证。

[关键词]配电系统、保护、设备、选择中图分类号：tm 文献标识码：a 文章编号：1009-914x（2013）05-0230-011.配电系统的保护1.1短路保护短路保护应在短路电流产生的热作用和机械作用对被保护对象造成危害之前切断短路电流。

在民用建筑的低压配电系统中，大多数的短路保护，均可以采用断路器来实现。

采用断路器来实现短路保护，首先应使断路器的短路分断能力≥线路的预期短路电流。

断路器一般有三个指标来表示其分断能力，即极限短路分断能力、运行短路分断能力和短时耐受电流。

各个指标的含义如下：极限短路分断能力（icu），是指在一定的试验参数（电压，短路电流、功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。

1.2过载保护配电线路过载保护，应在过载电流引起导体温升对导体绝缘造成损害前能切断过载电流，但对突然切断电路会导致更大损失时，应发出报警而不切断电路。

过载保护的保护电器的整定电流和动作特性应符合下列两式要求：ⅲ≤in≤iz____（m）12≤1.45 iz____（n）式中ib-线路计算电流（a）；in-熔断器熔体额定电流或断路器长延时整定电流（a）；iz-导体允许持续载流量（a）；i2-保证保护电器可靠动作的电流，对断路器，i2为约定时间的约定动作电流，对熔断器，12为约定时间的约定熔断电流。

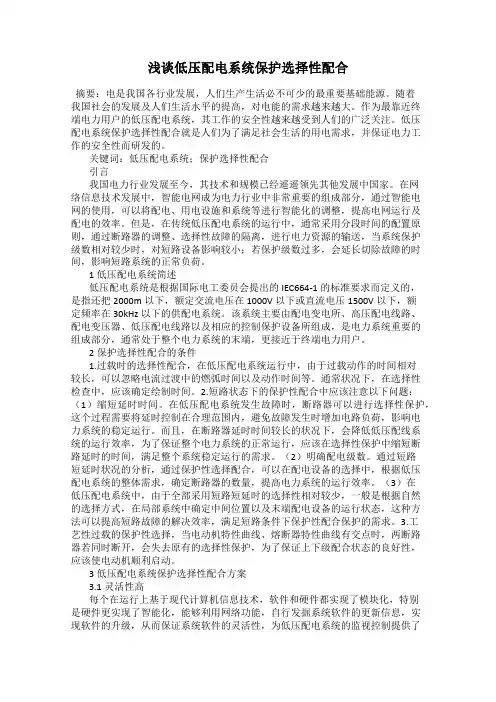

浅谈低压配电系统保护选择性配合摘要：电是我国各行业发展，人们生产生活必不可少的最重要基础能源。

随着我国社会的发展及人们生活水平的提高，对电能的需求越来越大。

作为最靠近终端电力用户的低压配电系统，其工作的安全性越来越受到人们的广泛关注。

低压配电系统保护选择性配合就是人们为了满足社会生活的用电需求，并保证电力工作的安全性而研发的。

关键词：低压配电系统；保护选择性配合引言我国电力行业发展至今，其技术和规模已经遥遥领先其他发展中国家。

在网络信息技术发展中，智能电网成为电力行业中非常重要的组成部分，通过智能电网的使用，可以将配电、用电设施和系统等进行智能化的调整，提高电网运行及配电的效率。

但是，在传统低压配电系统的运行中，通常采用分段时间的配置原则，通过断路器的调整、选择性故障的隔离，进行电力资源的输送，当系统保护级数相对较少时，对短路设备影响较小；若保护级数过多，会延长切除故障的时间，影响短路系统的正常负荷。

1低压配电系统简述低压配电系统是根据国际电工委员会提出的IEC664-1的标准要求而定义的，是指还把2000m以下，额定交流电压在1000V以下或直流电压1500V以下，额定频率在30kHz以下的供配电系统。

该系统主要由配电变电所、高压配电线路、配电变压器、低压配电线路以及相应的控制保护设备所组成，是电力系统重要的组成部分，通常处于整个电力系统的末端，更接近于终端电力用户。

2保护选择性配合的条件1.过载时的选择性配合，在低压配电系统运行中，由于过载动作的时间相对较长，可以忽略电流过渡中的燃弧时间以及动作时间等。

通常状况下，在选择性检查中，应该确定绘制时间。

2.短路状态下的保护性配合中应该注意以下问题：（1）缩短延时时间。

在低压配电系统发生故障时，断路器可以进行选择性保护，这个过程需要将延时控制在合理范围内，避免故障发生时增加电路负荷，影响电力系统的稳定运行。

而且，在断路器延时时间较长的状况下，会降低低压配线系统的运行效率，为了保证整个电力系统的正常运行，应该在选择性保护中缩短断路延时的时间，满足整个系统稳定运行的需求。

探析低压配电系统的选择性保护技术摘要：选择性保护就是指在特殊情况下，配电系统发生故障，两个或两个以上装置协作配合，消除故障，让电路系统正常运转，在这个过程中别的装置自己运行不参与。

也指低压配电系统一个坏了，配电设备有序断开，而不是无序的进行保护。

这种保护措施对配电系统作用非常大，就是指配电系统出现故障短路时，配电设备自己解除故障，减少损失。

关键词：低压配电系统；选择性保护；实施要点一、系统性保护技术配电短路时，系统出现故障，单纯依靠低压配电系统解决不了问题，要通过各项设备整体完成。

1.1机会选择性当配电系统短路时，由于电流非常大，要根据实际情况，找到好的时机进行选择性保护，这种方法叫做机会性选择。

在实际情况下可以这样操作：当电路发生故障，出现短路，这个脱扣器会通过系统自动解扣，不用人工去解扣，这样断路器的触头就会在操作过程中自动断开，电弧经也会在这个过程中根据装置系统熄灭，从而完成断路器切断电源工作。

在发生故障时，需要解扣，但不能立刻去解扣，需要了解电路状况，看短路的严重程度，这些准备好，才能去解扣，这个时间段一定要把握好；电路发生故障以后，查看好故障问题，找到解决方案，再去把断路器断路这个时间叫全分段时间。

所以说机会时机选择很关键，一定要做到稳准。

不能麻痹大意。

在处理故障过程中，要分类处理，对不同的断路器要求用不同方法，这样才能保证安全处理，保证电路的畅通运行。

还有就是按照不同断路器的特点，进行选择，灵活应用，使两种断路器不和重合交叉。

1.2电流选择性因为很多情况下，配电系统容易发生故障，如何处理就要灵活处理，具体情况具体处理。

这样的保护措施是依据脱扣器的的使用分值来判断的，这种方法简单实用，应用于很多断路器，像常见的A类塑壳断路器、B类塑壳断路器等等，要是用这种方法，断路器的数值必须严格要求，数值一定不能错，要不会造成严重后果，不堪设想。

1.3逻辑选择性逻辑选择性，在生活中称之为片区域选择性关联。

低压配电保护的选择性探讨1低压配电保护选择性配合的必要性低压配电保护采用选择性配合是为了满足可靠性的要求，是有必要的，在某些情况下则是必须的。

《低压配电设计规范》GB 50054-95第4.1.2条：配电线路采用的上下级保护电器，其动作应具有选择性；各级之间应能协调配合。

但对于非重要负荷的保护电器，可采用无选择性切断。

此条文明确了保护选择的重要性和采用原则，配电系统上下级保护电器的动作应具有选择性。

以往由于我国保护电器的性能较差，在低压配电系统中要做到是有困难的。

目前低压电器发展较快，熔断器、断路器的更新换代产品的特性已有很大的改善，例如按新标准生产的熔断器（NT型等）选择比为1:1:6，具有三段保护的可调节电子脱扣器的断路器也能大量生产，具有ZSI（区域选择性联锁）功能的智能型断路器也出现了，目前配电系统要做到选择性已具备条件。

但在工程设计中，保护选择性往往被忽视，例如某工程设计的消火栓泵配电箱系统图如此工程已知条件：变压器容量为1600kV A，供电距离为50m，进线电缆截面为70mm2，配电箱主开关为NSX-160F，125A/4，电磁脱扣；分开关为NSX-100F，100A/3，电磁脱扣。

经计算，配电箱分开关出线下端短路电流Id=14kA，查询NSX开关的保护选择性配合表如表1所示：补充技术资料保护选择性上级断路器：NSX100-160F下级断路器：NSX100-160F表1NSX开关的保护选择性配合表上级断路器脱扣单元NSX100F/N/H/S/LMicrologic 2.0，5.0，6.0Isd：10IrNSX100F/N/H/S/LMicrologic 2.0，5.0，6.0Isd：10Ir下级断路器额定电流（A）40 100 160设定值Ir16 25 32 40 40 63 80 100 63 80 100 125 160选择性限值（kA）NSX100F TM-D 16 1.2 1.2 1.2 2.4 2.4 2.4 2.4 2.4 25 1.2 1.2 1.2 2.4 2.4 2.4 2.4 2.4 32 1.2 1.2 2.4 2.4 2.4 2.4 40 1.2 2.4 2.4 2.4 50 1.2 2.4 2.4 63 2.4 80100通过表1得知，主开关NSX-160F，125A/4，与分开关为NSX-100F，100A/3没有选择性，当一路分开关由于短路故障跳闸时，主开关与分开关会一起跳闸，二台水泵将全部失电，两台水泵的一用一备形同虚设，火灾时消火栓泵失去灭火作用，造成严重的后果。

低压配电线路保护选择性技术探讨高春超河北冀衡化学股份有限公司 053000【摘要】本文分析了低压线路设计普遍存在的问题，阐述了《低压配电设计规范》的重要性与选择的指导性，对低压保护电器的保护以及选择性保护进行了缜密的分析探讨，提出了切实的改进方法，并对断路器的选用进行了科学的论述。

【关键词】低压线路；断路器等保护器的选择1、保护电器型号的选择要在确保所选择的保护电器各级间正常运行的问题上，应选择的如下的断路器：首先，熔断器的选择要达到国际标准GB13539.1的型号，这样，它的反时限动作的特点可以确保各级间存在选择性的动作；其次，上级选用的选择性断路器应自带短延时的电磁脱扣器装置，为了很好的保证它的选择性，只需要整定短延时脱扣器的延长时间和额定电流。

2、低压配电线路的原理在国标GB50054-2011《低压配电设计规范》中，明确的规定了电路的几种故障的保护要求，因此，可以根据国标GB50054-2011《低压配电设计规范》来作为低压配电线路的保护依据。

然而，如何合理地选择保护电器的类型，并正确的整定技术参数，就成为了设计师的重要任务。

低压保护电器包括低压断路器和低压熔断器两大类，断路器的选择性分类，又包括“非选择性的断路器”（具有反时限和瞬时动作两个过电流脱扣器）和“选择型的断路器”（另外还有短延时定时限过电流脱扣器）两大类，由此看出，他们在选择特性上有很大差异。

3、低压配电线路对保护应注意以下事项3.1能够自动切断故障回路。

当出现短路故障时，可以依靠保护电器来自动切断；当出现过负载故障时，可以依靠保护电器的自动切断及发出的报警；还有一种保护是接地故障的保护，保护电器会在规定时间内切断。

短路故障和过负载故障属于过电流保护，是为了防止损坏导线，避免产生不必要的火灾。

其原理是可以很好的防止导体引起过热，在达到规定的最终温度前将电路切断。

而接地故障的保护可以起到防止电线过热和间接接触电击保护的作用，当然，间接接触电击的防护不止自动切断电源这一种方法，但是，这却是最常用并且最有效的方式。

浅析低压配电系统保护的选择性和设备选择由于电器制造技术的不断进步，断路器选择性保护技术的提高，各种选择性技术的推出，使得我们得以重新认识讨论这一课题。

系统保护的选择形式是连续供电的重要保证，本文对实现系统选择性保护的条件，确定保护选择的方式以及正确选择断路器和负荷开关等问题进行了探讨。

主题词：配电系统、保护、设备、选择Abstract: Due to electrical manufacturing technology continues to progress, the breaker selective protection technology to improve, the introduction of a variety of selective techniques, so we were able to re-learn ways to discuss this topic. The choice of form of system protection is important to ensure continuous power supply, this paper is the realization of the system of selective protection conditions to determine the protection choice and the correct choice of circuit breakers and load switches, etc.Were discussed.Key Words: distribution systems, protection devices, select一、配电系统选择性保护措施的背景1．系统保护原有措施为了避免断路器越级跳闸的现象，有的设计人员采用从变电所的低压配电盘直接配电至末端用电设备的方式供电，大大减少了配电级数，使两级断路器的瞬动保护整定值相差很大，从而保证了上下级瞬动保护的选择性。

关于低压配电线路保护的问题探讨摘要：新形势下，要做好低压配电线路的保护工作，需要全面、准确理解《低压配电设计规范》中的各项要求，特别是低压配电线路保护方面的要求。

与此同时，在充分理解的基础下，需要合理选择低压保护电器类型、正确整定各个参数等。

只有全面、完整、系统、有序地执行《低压配电设计规范》中的各项规定，才能确保低压配电线路的安全、稳定、可靠地运行。

关键词：低压；配电线路；保护引言根据低压配电设计的规定，配电线路应该进行短路保护、过负载保护、接地故障保护的装设，除去特别规定的情况，每段配电线路都要满足三项保护的要求。

针对单想接地保护环节，规定还明确说明，为进行人身和带电体直接接触以及间接接触的保护，在当今用电的水平不断提高的环境下，进行上述保护必须有保证。

上下级保护电气在动作上要有选择性，但上级保护电气不动作，在故障时切断故障线路即可，以缩小停电的范围。

当电路发生故障，保护电气应当能够在规定的时间内动作，而当正常工作于用电设备启动之时，保护电气应均不动作。

1低压配电线路保护特点低压配电线路分为主干线、分干线和末端线路三种。

主干线是从变电所低压配电屏引出的馈电线。

末端线路是直接连接用电设备，当线路发生短路或接地故障时，要求瞬时切断电路，无选择性要求。

短路和接地故障大多发生在末端回路，大约占到 90%以上，特别是插座回路更是如此，因为是插头、插座和移动电器及其导线和接头等较容易出现故障。

就故障类型而言，接地故障多，相间短路少，前者约占 80%-90%。

绝大部分设计存在的不科学之处在于，选择的是高等级的非选择型断路器，末端一旦出现比较高的事故电流，极易造成多级或者一级断路器的非选择性断电。

选择型的断路器使用泛滥，那些几十、上百安的低电流线路，也采取了十分昂贵的高价选择型断路器。

采用的选择型断路器的参数整定存在错误，例如上级的瞬时过电流脱扣器的额定电流太低，容易导致选择性动作的损坏。

2低压配电线路保护对策2.1完善电压取样的短路保护装置有效的电路保护装置能够很好地应对突发的短路事故，主要是由于电路的短路保护与线路短路电流值大小基本无关。

有关配电线路保护的探讨【摘要】文章从配电线路保护的选择性和灵敏度的角度论述了低压保护电器的选择，并着重阐述了低压保护电器的选择性配合对配电线路保护的重要意义。

【关键词】断路器；熔断器；选择性；灵敏度配电线路保护涉及用电安全和用电可靠性两方面的问题，是整个配电设计的核心。

配电线路保护设计错误，将直接导致电气设备运行过程中发生火灾或触电事故，危及人身安全。

《低压配电设计规范》（GB50054- 95，以下简称规范）对此有专门的章节论述。

1.配电线路保护的选择性1.1 配电线路对保护电器的要求配电线路通常有树干式和放射式两类，还有两者的混合系统。

低压保护电器按在配电线路中的安装位置和重要性分为三级：低压主开关柜内保护电器、一般配电开关柜内保护电器和终端配电箱内保护电器。

配电线路对各级低压保护电器的要求如下。

（1）低压主开关柜内保护电器低压主开关柜内保护电器应把供电的可靠性放在首要位置，以确保连续供电。

由于低压保护电器接近电力变压器，主配出母线的容量特别大，因此要求它既应与电力变压器一次侧的高压熔断器的保护特性配合，又应与下级保护电器尽可能实现全选择性保护配合。

（2）一般配电开关柜内保护电器配电柜中低压保护电器主要任务是尽快切断和限制短路电流及在系统设备和线路上产生的机械应力和热应力，尽快隔离出故障的馈线和设备，保证非故障线路持续供电。

1.2 低压保护电器级间选择性配合技术只有根据低压配电保护电器的特性，恰当地选择保护电器，正确整定保护电器的额定电流、动作电流和动作时间，才能实现低压保护电器级间的选择性配合，保证线路出现故障时尽可能缩小停电范围。

（1）上下级均为熔断器的选择性配合熔断器之间的选择性在国标GB13539.1- 2002中已有规定，也就是说，产品本身已经给予了保证。

（2）上级为熔断器，下级为非选择型断路器的选择性配合由于熔断器的反时限特性和断路器的长延时脱扣器的反时限特性能较好配合，在整定电流值合理的条件下，具有良好的选择性动作，条件是熔断体的额定电流Ir 比断路器长延时脱扣器的整定电流Izd1 配合比应大于3。

低压配电系统保护的选择性与设备选择1. 引言低压配电系统在工业和民用建筑中起着至关重要的作用。

选择和配备适当的保护设备是确保低压配电系统安全运行的关键。

本文将讨论低压配电系统保护的选择性以及设备选择的重要性。

2. 低压配电系统保护的选择性选择性保护是指在系统出现故障时，只有故障区域受到干扰，不致影响到整个系统的正常运行。

选择性保护可以提高系统的可靠性，减少故障范围和恢复时间，并确保系统的连续供电。

2.1 保护设备的类型在低压配电系统中，常见的保护设备包括断路器、熔断器、接触器和继电器等。

每种保护设备都有其特定的应用场景和功能。

•断路器是最常见的保护设备之一。

它能够在电路发生故障时迅速切断电源，保护电气设备和人身安全。

断路器具有过载保护和短路保护等功能，能够对不同类型的故障做出响应。

•熔断器是一种传统的保护设备，适用于较小电流和较低故障电流的情况。

熔断器的工作原理是在过载或短路情况下，熔丝熔断，切断电源。

•接触器通常用于控制和保护大功率设备，如电动机。

它可以在系统电压异常或超出额定值时切断电源，保护设备免受损坏。

•继电器是一种电磁开关设备，通常用于监控和控制电路。

继电器能够接收来自其他设备或传感器的信号，并在特定条件下触发开关操作。

2.2 选择性保护的实现实现选择性保护需要将保护设备按照特定的电流和时间特性进行协调配备。

具体来说，选择性保护应该满足以下要求：•在故障时，只有故障区域的保护设备被切断电源，不会干扰到其他正常工作的设备。

•选择性保护应能够按照故障类型和故障位置进行分级响应。

即，对于较小的故障，只有离故障最近的保护设备被切断电源，对于大型故障，才会切断更远处的设备。

•选择性保护还应能够根据系统的负荷和运行状态进行调整，以适应不同工况下的保护需求。

选择性保护的实现主要通过对保护设备的设定和协调来完成。

设备间的保护关系应根据设备的额定电流和时限特性进行配置，使得保护设备在故障发生时能够按照预期的顺序进行切断。

供电系统低压配电保护电器的选择随着社会的发展和电力系统的不断完善，低压配电系统在各个领域得到了广泛的应用。

低压配电系统作为电能的最终传输通道，其安全和稳定性对整个供电系统的运行起着至关重要的作用。

而低压配电保护电器作为保护低压配电系统安全运行的关键设备，其选择尤为重要。

本文将就供电系统低压配电保护电器的选择进行详细的探讨，希望能够为相关领域的工程技术人员提供一些参考意见。

一、低压配电保护电器的功能低压配电保护电器是用于低压配电系统中，对电气设备和线路进行监测和保护的装置。

其主要功能包括过载保护、短路保护、接地保护、欠压保护和过压保护等。

这些功能的实现，能够有效地保护低压配电系统中的电气设备和线路，避免因电气故障而引发的火灾、电击和安全事故，保障正常供电系统的安全运行。

1. 可靠性：低压配电保护电器的可靠性是其选择的首要考量因素。

在实际运行中，低压配电保护电器需要长期保持稳定可靠的工作状态，对电气设备和线路进行及时有效的保护。

可靠性是选择低压配电保护电器的重要原则。

2. 灵敏性：低压配电保护电器需要对电气故障做出及时的反应和保护，以最大限度地减小故障对电气设备和线路的影响范围。

低压配电保护电器的灵敏性是其选择的重要原则之一。

3. 兼容性：低压配电保护电器与低压配电系统中的其他设备和设施应具有良好的配合和兼容性，确保整个低压配电系统的协调运行。

4. 综合成本：在选择低压配电保护电器时，除了考虑设备本身的价格外，还需要考虑其安装、运行和维护等方面的综合成本。

选择成本合理的低压配电保护电器对于整个供电系统的运行具有较大的意义。

5. 技术先进性：随着科技的不断发展，低压配电保护电器的技术不断更新换代，功能更加完善、操作更加简便、维护更加便捷。

选择技术先进的低压配电保护电器，有利于提高整个供电系统的运行效率和安全性。

1. 根据使用环境和特点选择：不同的使用环境和特点对低压配电保护电器的选择有着不同的要求。

在潮湿、腐蚀性较强的环境中，需要选择防水防潮能力强的低压保护电器；在高温、高湿度的环境中，需要选择耐高温、防潮性能好的低压保护电器。

低压保护电气选择对配电线路保护的重要性分析【摘要】配电线路保护对低压配电设备性能及使用寿命的保证具有着重要的作用，想要做好配电线路的保护工作，首先就一定要做好对低压保护电气的选择工作。

文章首先对配电线路保护的意义及要求进行了简要的概述，继而再此基础上，分析了低压保护电气现状的现状及其中存在的问题，最后，针对不同的问题，文章又提出了一系列完善低压保护电气选择工作的措施，希望能够为具体的配电线路保护工作提供基础性的保证。

【关键词】低压保护电气；选择；配电线路保护；重要性引言：电力的供应对于社会的发展及人民的生产和生活十分重要，为使电力供应能够得到有效保证，做好配电线路的保护工作是非常必要的。

做好低压保护电气的选择工作是保护配电线路的基础，但就目前的情况看，我国在低压保护电气选择方面的现状还并不是十分良好，其中还存在着很多问题需要被完善，因此，相关人员一定要加大力度做好对低压保护电气的选择工作，这样才能最大程度的保证电力系统的稳定运行与发展。

一、配电线路保护概述了解配电线路保护的意义及做好配电线路保护的要求是做好保护工作的基础，以下文章主要就上述两方面进行了简要的分析。

（一）做好配电线路保护的意义作为配电设计的核心内容，做好配电线路保护工作是配电过程的可靠性及安全性能够得到保证的基础。

首先，正确设计电气保护装置有利于保证用电安全。

电气保护装置的设计过程如果不合理，则会对其使用性能造成影响，这对于用电安全的保证十分不利。

保护工作一旦出现问题，火灾及触电事故便很容易发生，严重时甚至会对居民的生命及财产安全造成威胁，因此，正确设计电气保护装置十分重要。

其次，正确设计电气保护装置有利于保证电力系统的可靠性。

在电力系统出现故障时，系统中的电气保护装置可以将故障点控制在最小范围内，从而尽最可能的减少损失。

如果电气保护装置设计不合理，当发生线路故障时，故障无法被控制，就会酿成更大的事故。

由此可见，做好配电线路保护对于整个电力系统的可靠运行及居民生命、财产安全的保证都具有重要的意义。
