WINCC_V7.0_sp3安装方法

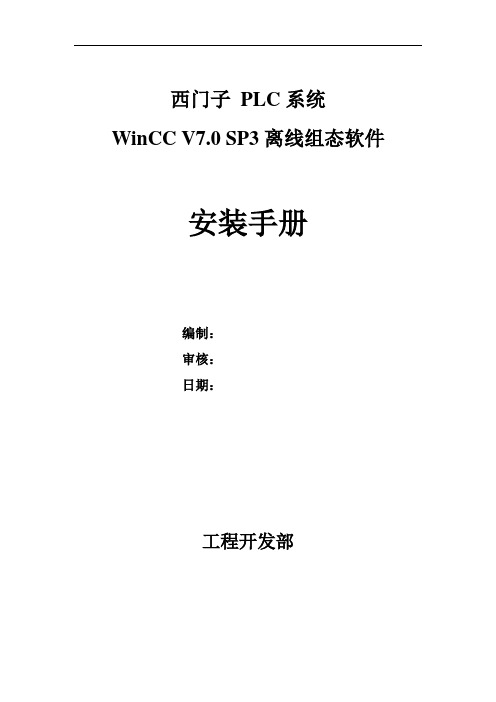

西门子PLC系统WinCC V7.0 SP3离线组态软件安装手册编制：审核：日期：工程开发部目录参考 (3)1.运行环境 (3)1.1.硬件环境要求 (3)1.2.软件环境要求 (3)2.注意事项 (3)3.安装步骤 (3)3.1.准备工作 (3)3.2.安装 (4)4.授权安装 (22)参考本安装手册适用于如下版本软件安装指导WINCC V7.0 SP3西门子自动化客服热线40081042881.运行环境1.1.硬件环境要求台式机或笔记本电脑，要求：PIV 2.0G以上；内存1GB以上；硬盘至少120GB；显示器分辨率为1024*768以上，刷新频率60Hz以上；1.2.软件环境要求西门子WinCC V7.0 SP3监控组态软件操作系统要求:● Windows XP SP3● Windows 7● Windows 2003 SP2● Windows 2008 SP22.注意事项西门子WinCC V7.0 SP3监控组态软件与360软件不兼容。

西门子WinCC V7.0 SP3监控组态软件与其他同类工控软件不兼容。

3.安装步骤安装步骤中如果没有特殊提示，可按照系统默认或点击下一步、确定按钮继续安装。

3.1.准备工作1.修改计算机名称（安装WinCC后除特殊情况不要修改计算机名）；2.退出正在运行的病毒保护或其它驻留内存的程序；3.2.安装1.安装操作系统的消息队列。

运行控制面板→添加或删除程序→添加或删除Windows组件。

图12.点击next继续安装。

图2 点击Finish完成安装选中消息队列3.重启计算机。

按需求选简体中文图34．选择程序语言，然后点“下一步”。

图4 5．点击“下一步”。

图5 6. 确认信息，点击“下一步”。

图6 7. 等待评估信息。

图7 8. 接受条款，点击“下一步”。

图8 9. 选中软件语言继续安装。

图9 10. 选择“自定义安装”，点击“下一步”。

图10图11图12图13图1411. 根据需求选择相应程序组件，如图10至图14，点击“下一步”。

SIMATIC WinCC V7.0软件安装手册（第一版）上海航天能源股份有限公司2010年07月20日SIMATIC Wincc V7.0 软件安装手册说明：在安装软件之前请关闭计算机中所有正在运行的应用程序，因为在安装结束后会重新启动计算机。

安装WinCC的软件简易步骤,如右所述(具体的安装步骤如下所述) 1.操作系统：需要根据WINCC V7.0软件与操作系统的兼容列表进行安装2.Internet 浏览器：要求安装Mircosoft Internet Explorer6.0（IE6.0）或以上版本3.Mircorsoft 消息队列服务4.Mircorsoft SQL Server 2005软件（WinCC光盘自带，自行安装）5.SIMATIC Wincc V7.0软件6.SIMATIC NET软件1.安装操作系统----本安装手册是以Windows XP Professional SP2操作系统为例.2.安装Internet 浏览器----与操作系统一起安装，默认安装IE6.03.安装Mircorsoft 消息队列服务在计算机面板中选择“开始→设置→控制面板→添加/删除程序→添加/删除windows组件”，就会弹出“Windows组件向导”对话框,在“消息队列”前的选项中打“∨”后，点击“下一步”按钮，就要进行消息队列的安装(如右图所示).注:消息队列的安装不需要操作系统光盘；不同操作系统的消息队列的摆放位置不同,但是都是放在“添加/删除windows组件”内。

4. 安装SIMATIC Wincc V7.0软件--------安装此软件大概需要花四十多分钟插入光盘后就会弹出初始画面（如右图）界面,在此界面中点击“安装程序语言：简体中文（K）”选项.再点击“下一步”按钮。

接下来系统会弹出“欢迎”对话框（如右图），在此对话框中点击“下一步”按钮。

在弹出的“产品注意事项”界面（如右图）中，点击“下一步”按钮。

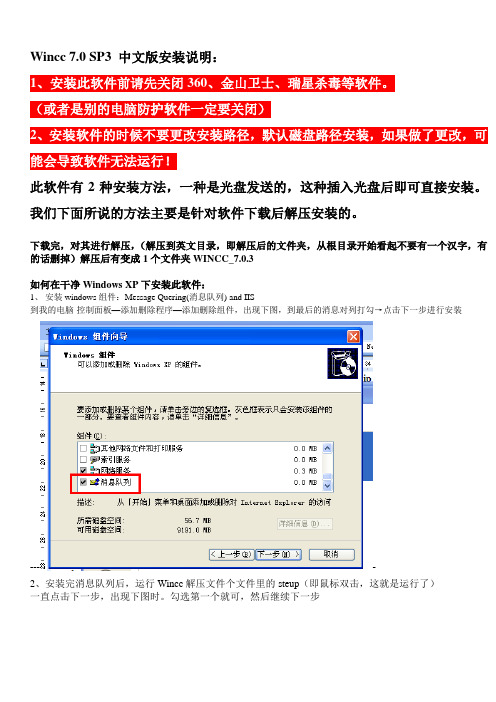

Wincc 7.0 SP3 中文版安装说明：1、安装此软件前请先关闭360、金山卫士、瑞星杀毒等软件。

（或者是别的电脑防护软件一定要关闭）2、安装软件的时候不要更改安装路径，默认磁盘路径安装，如果做了更改，可能会导致软件无法运行！此软件有2种安装方法，一种是光盘发送的，这种插入光盘后即可直接安装。

我们下面所说的方法主要是针对软件下载后解压安装的。

下载完，对其进行解压，（解压到英文目录，即解压后的文件夹，从根目录开始看起不要有一个汉字，有的话删掉）解压后有变成1个文件夹WINCC_7.0.3如何在干净Windows XP下安装此软件：1、安装windows组件：Message Quering(消息队列) and IIS到我的电脑-控制面板—添加删除程序—添加删除组件，出现下图，到最后的消息对列打勾→点击下一步进行安装----2、安装完消息队列后，运行Wincc解压文件个文件里的steup（即鼠标双击，这就是运行了）一直点击下一步，出现下图时。

勾选第一个就可，然后继续下一步滑动下滑框，找到AS-OS勾选对勾，这是集成到step7的功能，不勾选不会集成的【电脑没装step7或者版本低于5.5的step7是不能勾选的，这个不影响你通讯使用，AS-OS的功能仅仅只是在step7中有个能打开wincc界面的功能，所以称为集成。

】勾不勾选都不影响step7与wincc通讯！软件很大，需要装好久。

请弟兄们耐心等待。

大约2个小时左右安装好了软件了软件很大，需要装好久。

请弟兄们耐心等待。

大约1个小时左右安装好了软件了现在需要授权：1，根据你的安装情况，安装完后，需要将安装目录进行改名，这个的目录与你的安装情况有关一般在C盘，也可能在D，E或其他盘，你可以全盘搜CCExpMsgChs.lng，文件，进行改名（共有5个安装目录，需要改，具体看下面）2搜到CCExpMsgChs.lng后，出现下图：改红框内的4个文件名。

SIMATIC WinCC 软件
(版本号：V7.0 V7.0SP1 V7.0SP2)
安
装
手
册
（第一版）
SIMATIC WinCC V7.0软件安装手册 (第一版)
1 / 13 SIMATIC Wincc V7.0 软件安装手册
说明：在安装软件之前请关闭计算机中所有正在运行的应用程序，因为在安装结束后会重新启动计算机。

安装WinCC 的软件简易步骤,如右所述(具体的安装步骤如下所述) 1. 操作系统：需要根据WINCC V7.0软件与操作系统的兼容列
表进行安装
2. Internet 浏览器：要求安装Mircosoft Internet Explorer
6.0（IE6.0）或以上版本
3. Mircorsoft 消息队列服务
4. Mircorsoft SQL Server 2005软件（WinCC 光盘自带，自行安装）
5. SIMATIC Wincc V7.0软件
6. SIMATIC NET 软件
1.安装操作系统----本安装手册是以Windows XP Professional SP2操作系统为例.
2.安装Internet 浏览器----与操作系统一起安装，默认安装IE6.0
3.安装Mircorsoft 消息队列服务。

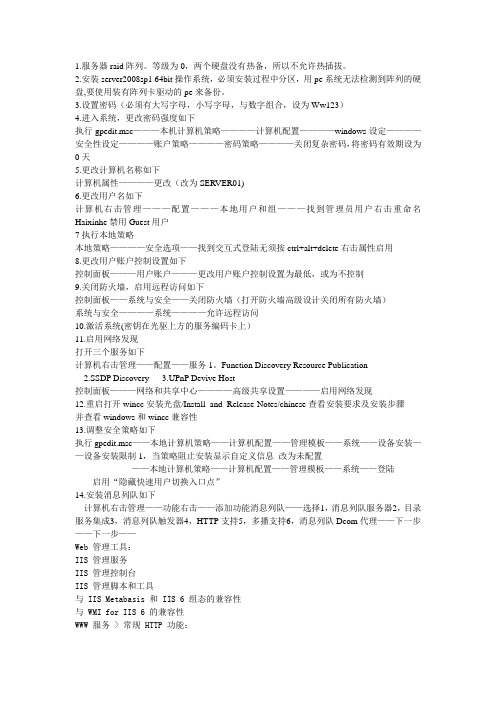

1.服务器raid阵列。

等级为0，两个硬盘没有热备，所以不允许热插拔。

2.安装server2008sp1 64bit操作系统，必须安装过程中分区，用pe系统无法检测到阵列的硬盘,要使用装有阵列卡驱动的pe来备份。

3.设置密码（必须有大写字母，小写字母，与数字组合，设为Ww123）4.进入系统，更改密码强度如下执行gpedit.msc———本机计算机策略————计算机配置————windows设定————安全性设定————账户策略————密码策略————关闭复杂密码，将密码有效期设为0天5.更改计算机名称如下计算机属性————更改（改为SERVER01)6.更改用户名如下计算机右击管理———配置———本地用户和组———找到管理员用户右击重命名Haixinhe禁用Guest用户7执行本地策略本地策略————安全选项——找到交互式登陆无须按ctrl+alt+delete右击属性启用8.更改用户账户控制设置如下控制面板———用户账户———更改用户账户控制设置为最低，或为不控制9.关闭防火墙，启用远程访问如下控制面板——系统与安全——关闭防火墙（打开防火墙高级设计关闭所有防火墙）系统与安全————系统————允许远程访问10.激活系统(密钥在光驱上方的服务编码卡上）11.启用网络发现打开三个服务如下计算机右击管理——配置——服务1。

Function Discovery Resource Publication2.SSDP Discovery3.UPnP Devive Host控制面板———网络和共享中心————高级共享设置————启用网络发现12.重启打开wincc安装光盘/Install_and_Release-Notes/chinese查看安装要求及安装步骤并查看windows和wincc兼容性13.调整安全策略如下执行gpedit.msc——本地计算机策略——计算机配置——管理模板——系统——设备安装——设备安装限制1，当策略阻止安装显示自定义信息改为未配置——本地计算机策略——计算机配置——管理模板——系统——登陆启用“隐藏快速用户切换入口点”14.安装消息列队如下计算机右击管理——功能右击——添加功能消息列队——选择1，消息列队服务器2，目录服务集成3，消息列队触发器4，HTTP支持5，多播支持6，消息列队Dcom代理——下一步——下一步——Web 管理工具：IIS 管理服务IIS 管理控制台IIS 管理脚本和工具与 IIS Metabasis 和 IIS 6 组态的兼容性与 WMI for IIS 6 的兼容性WWW 服务 > 常规 HTTP 功能：标准文档静态内容WWW 服务 > 应用程序开发功能：.NET 可扩展性ASPISAPI 扩展项ISAPI 过滤器WWW 服务 > 安全：要求过滤标准验证Windows 验证15.安装NET.Framework3.5.116.重启17.自定义安装wincc18.安装完成19.禁用GUEST用户20.设置权限计算机右击管理——配置——本地用户和组——用户——Haixinhe右击属性——隶属于——添加"SIMATIC HMI"，"“SQLServer2005MSSQLUser$<计算机名称>$WINCC”，"SIMATIC HMI Viewer"21.为项目文件夹设置共享，安全权限里添加以上三个用户组并设置权限为完全控制22.文件夹“<安装目录>/WinCC/aplib”的访问权限安装后，将为“SIMATIC HMI”用户组解锁名为“SCRIPTFCT”的目录“安装目录/WinCC/aplib”。

零六精品软件专店制作Wincc 7.0 SP3 中文版安装说明：安装此软件前请先关闭360等。

（或者是别的电脑防护软件一定要关闭）此软件有2种安装方法，一种是光盘发送的，这种插入光盘后即可直接安装。

我们下面所说的方法主要是针对软件下载后解压安装的。

下载完，双击WinCC_V70_SP3_ASIA.rar进行解压，（解压到英文目录，即解压后的文件夹，从根目录开始看起不要有一个汉字，有的话删掉）首先应该安装消息队列如何在干净Windows 7 64位旗舰版(未安装过wincc 7.0 )下安装此软件：1、安装windows组件：Message Quering(消息队列) and IIS到开始菜单--控制面板—程序和功能—打开或关闭windows功能，出现下图，到最后的消息对列打勾即可勾选好，MSMQ服务器，点击确定。

2、然后运行解压出来里的setup.exe文件（双击文件，这就是运行了）3出现了下图，这时候千万不要点击任何按钮了4、全盘搜寻Properties_SiWA.ini文件，（到开始—搜索---复制Properties_SiWA.ini—粘贴---点击搜索）5、搜索到Properties_SiWA.ini文件后，用记事本打开（右键—打开方式----点击记事本即可）修改其中[Conditions] 段：原来为：（看下图：）改为：[Conditions] Action1=(即把下图红框内的内容删除就可)然后点击退出，保存即可。

6、回到不让您动任何按钮的画面，点击安装，即可正常安装WinCC 7.0 SP3出现下图时候需要改一下文件名：改成：c:\wincc7.0 sp3, 继续点击下一步出现一个解压的画面，等它解压完后会跳出一个需要重启电脑的对话框，重启即可。

重启后，到C盘，找到刚刚改名字的文件夹：即c:\wincc7.0 sp3,双击进入，找到steup.exe,双击点击安装，就可一直点击下一步，出现下图时。

安装说明文件为光盘镜像（ISO）格式，最好使用虚拟光驱方式安装。

如果你不会使用虚拟光驱，请用WINRAR之类的解压缩软件将文件解压之后再运行里面的安装程序进行安装。

安装启动后，请根据以下图片所示一步步完成即可。

如有问题请联系谢谢1：WinCC V7.3.iso。

这个文件格式为虚拟光驱格式，可以用虚拟光驱进行安装，如果你不会用虚拟光驱，也可以用WINARA解压后安装。

右击“01.WinCC V7.3软件”解压，解压到一个文件里，这个文件夹名字为“WinCC V7.3”下面是解压后的安装说明。

2、文件的存放路径不能中文名字，所有的路径都不能有中文符。

（先把解压后的WinCC V7.3文件夹剪切到c盘根目录，安装完之后再删除此文件夹，方便后面路径选择）3、操作系统要求原版操作系统，不能是GHOST版本，也不能是优化后的版本，如果不是原版操作系统，你可以试着安装，有可能会在安装中报故障，如果你的系统以前安装过以前版本的WINCC，请你重装系统后再安装。

4、安装时不能开杀毒软件，防火墙软件，防木马软件，优化软件等，只要不是系统自带的软件都请退出。

5、在Windows7下安装软件，为了防止权限不够安装出错，需要在安装程序上选择以管理员身份运行此程序6、安装完后请按要求重启电脑，电脑启动完成后就进行"亚洲版硬件狗破解"，不要先运行WINCC软件，破解完以后再安装授权，完成后重启电脑，最后电脑启动完成后，你就可以打开WINCC运行了。

7、如果你不是把WINCC安装到C盘，请自己找亚洲版硬件狗破解说明文件，来修改破解文件。

不要问我，因为我要求一定要安装到c盘，不然没法娱乐了。

谢谢！8注意：之前安装过wincc任何版本的，请重做系统再来安装！祝安装顺利！安装顺序：（一定记住全部结束后，再运行wincc软件，否则别打开）1、安装WINCC，见后面安装方式2、安装完成后重启电脑3、破解4、安装授权5、完成，你才可以使用WINCC请按以下图示安装即可使用，如果你是高手，可以无视以下内容。

SIMATIC Wincc V7.0 软件安装手册说明：在安装软件之前请关闭计算机中所有正在运行的应用程序，因为在安装结束后会重新启动计算机。

安装WinCC的软件简易步骤,如右所述(具体的安装步骤如下所述) 1.操作系统：需要根据WINCC V7.0软件与操作系统的兼容列表进行安装2.Internet 浏览器：要求安装Mircosoft Internet Explorer6.0（IE6.0）或以上版本3.Mircorsoft 消息队列服务4.Mircorsoft SQL Server 2005软件（WinCC光盘自带，自行安装）5.SIMATIC Wincc V7.0软件1.安装操作系统----本安装手册是以Windows XP Professional SP3操作系统为例.2.安装Internet 浏览器----与操作系统一起安装，默认安装IE6.03.安装Mircorsoft 消息队列服务在计算机面板中选择“开始→设置→控制面板→添加/删除程序→添加/删除windows组件”，就会弹出“Windows组件向导”对话框,在“消息队列”前的选项中打“∨”后，点击“下一步”按钮，就要进行消息队列的安装(如右图所示).注:消息队列的安装不需要操作系统光盘；不同操作系统的消息队列的摆放位置不同,但是都是放在“添加/删除windows组件”内。

Win7的系统可以百度一下怎么安装消息队列。

4. 安装SIMATIC Wincc V7.0软件--------安装此软件大概需要花四十多分钟插入光盘后就会弹出初始画面（如右图）界面,在此界面中点击“安装程序语言：简体中文（K）”选项.再点击“下一步”按钮。

接下来系统会弹出“欢迎”对话框（如右图），在此对话框中点击“下一步”按钮。

在弹出的“产品注意事项”界面（如右图）中，点击“下一步”按钮。

出现“查找程序”窗口（如右图），要等待其查找完毕，再点击“下一步”按钮在弹出的“许可证协议”界面（如右图）中，选中“我接受…”,再点击“下一步”按钮在“产品语言”中（如右图），选择“中文（C）”，再点击“下一步”按钮。

SIMATIC WinCC 软件(版本号：V7.0 V7.0SP1 V7.0SP2 V7.0SP3)安装手册（第一版）SIMATIC Wincc V7.0 软件安装手册在计算机面板中选择“开始→设置→控制面板→添加/删除程序→添加/删除windows组件”，就会弹出“Windows组件向导”对话框,在“消息队列”前的选项中打“∨”后，点击“下一步”按钮，就要进行消息队列的安装(如右图所示).注:消息队列的安装不需要操作系统光盘；不同操作系统的消息队列的摆放位置不同,但是都是放在“添加/删除windows组件”内。

4. 安装SIMATIC Wincc V7.0软件--------安装此软件大概需要花四十多分钟插入光盘后就会弹出初始画面（如右图）界面,在此界面中点击“安装程序语言：简体中文（K）”选项.再点击“下一步”按钮。

接下来系统会弹出“欢迎”对话框（如右图），在此对话框中点击“下一步”按钮。

在弹出的“产品注意事项”界面（如右图）中，点击“下一步”按钮。

出现“查找程序”窗口（如右图），要等待其查找完毕，再点击“下一步”按钮在弹出的“许可证协议”界面（如右图）中，选中“我接受…”,再点击“下一步”按钮在“产品语言”中（如右图），选择“中文（C）”，再点击“下一步”按钮。

“安装类型”（如右图）中，选择“数据安装包”，“目标目录”不需修改，直接为默认。

然后点击“下一步”按钮。

勾选第一个WinCCInstallation就可，然后继续下一步在弹出的界面（如右图）中，选中“WinCCInstallation”（必须安装）和“SIMATICNET”（与PLC进行通讯时必须安装），再点击“下一步”按钮。

注：Web Navigator是系统在服务器中web功能的实现(需安装IIS组件)。

Data Monitor是工厂智能中用于数据显示和分析的一个组件。

Connectivity Pack是连通性软件包。

如有需要，可选择安装。

一、安装准备1、安装Wincc7.0前请确认您的系统完整并且已经安装好了step7(西门子plc编程软件)，然后将安装包解压至硬盘根目录，且目录中不能出现中文字符。

2、安装消息列队和网络服务（打开“控制面板——程序卸载——打开或关闭window功能”）在弹出的界面中勾选“internet信息服务”和“MSMQ服务器”然后点击“确定”退出。

3、安装此软件前请先关闭360卫士等等软件，以免安装错误。

二、Wincc7.0安装1、打开安装包运行setup.exe，软件为中文界面，操作简单，小编指出一些需要选择的项目2、安装类型，此处选择数据包安装，目标目录建议为默认，点击下一步3、勾选第一项，滑动下滑框，找到AS-OS项，这是集成到step7的功能,点击下一步开始安装。

软件很大，安装需要大约2个小时左右，请大家耐心等待。

三、Wincc7.0授权1，安装完后，需要进入安装目录下\bin文件夹进行改名，如图：复制---重命名----粘贴即可将CCExpMsgChs.lng 改成“CCExpMsgdeu.lng”将CCExpMsgCht.lng 改成“CCExpMsgita.lng”将CCExpMsgJpn.lng改成“CCExpMsgesp.lng”将CCExpMsgKor.lng改成“CCExpMsgfra.lng”改完四个后，还有一个需要改。

（从那改好的四个的文件名的下面找就找到了，改名方法同上）将CCProjectMgrCht.lng 改成“CCProjectMgrdeu.lng”2、五个文件修改完毕后，我们打开授权工具Sim_EKB_Install(默认中文，右上角修改)，(1)把下图蓝色部分的前面打勾：(2)继续打勾：(3)继续打勾：(4)最后我们再检查是否授权完毕3、授权完成，到桌面找到wincc7.0，打开试试吧，如果启动wincc7.0失败，重新启动一下电脑就OK了。
