屋顶光伏组件安装本工程支架采用铝合金结构、工厂化生产、运至施工现场进行安装，现场仅进行少量钢构件的加工，支架均采用螺栓连接、支架通过螺栓固定于屋面楝条。
太阳电池组件全部采用固定式安装，待支架安装验收合格后，进行太阳电池组件的安装，太阳电池组件的安装分为两部分：支架安装、太阳电池组件安装。
光伏阵列支架表面应平整，固定太阳电池组件的支架面必须调整在同一平面，各组件应对整齐并成一直线，倾角必须符合设计要求，构件连接螺栓必须加防松垫片并拧紧。
太阳电池组件支架安装工艺流程：前期准备工作f安装斜支架一连接斜支架螺栓T安装橡条f校正橡条和孔位~紧固所有螺栓f 复核楝条上组件孔位。
a.安装前准备工作1）安装组件前，应根据组件参数对太阳电池组件进行抽测检查，其参数值应符合产品出厂指标。
一般测试项目有：开路电压与短路电流。
应挑选工作参数接近的组件在同一子方阵内，应挑选额定工作电流相等或相接近的组件进行串连。
2）厂家出厂的太阳能电池组件都为同一规格，同一方阵的组件无须挑选，厂家技术要求现场安装无需检测时可以直接进行串联。
组件安装完成后，将对每一组方阵的电压进行测量。
b.组件安装1）安装太阳电池组件时，应轻拿轻放，防止硬物刮伤和撞击表面玻璃。
2）组件在基架上的安装位置及接线盒排列方式应符合施工设计规定。
3）组件固定面与基架表面不吻合时，应用铁垫片垫平后方可紧固连接螺丝，严禁用紧拧连接螺丝的方法使其吻合，固定螺栓应加防松垫片并拧紧。
4）太阳电池组件电缆连接按设计的串接方式连接太阳电池组件电缆，插接要紧固,引出线应预留一定的余量。
5）组件到达现场后，应妥善保管，且应对其进行仔细检查，看其是否有损伤。
必须在每个太阳电池方阵阵列支架安装结束后，才能在支架上组合安装太阳电池组件，以防止太阳电池组件受损。
6）放置组件，按照组件安装要求调整好组件位置；依次铺放完成，确保相邻光伏组件间高度差W2mm,同组光伏组件间W5mm,倾斜角度安装偏差±1°以内，组件上下缝隙25mm,校准后锁紧所有螺栓；组件外边缘距离导轨端头250mm；7）组件在机架上的安装位置和排列方式应符合设计规定要求。

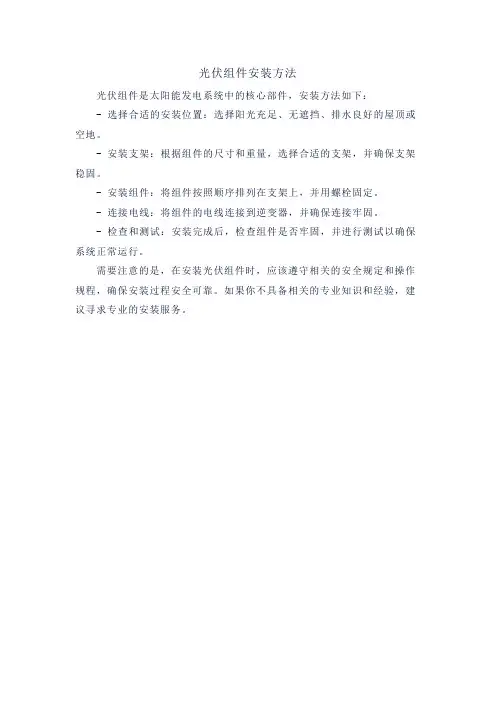

光伏组件安装方法
光伏组件是太阳能发电系统中的核心部件，安装方法如下：
- 选择合适的安装位置：选择阳光充足、无遮挡、排水良好的屋顶或空地。
- 安装支架：根据组件的尺寸和重量，选择合适的支架，并确保支架稳固。
- 安装组件：将组件按照顺序排列在支架上，并用螺栓固定。
- 连接电线：将组件的电线连接到逆变器，并确保连接牢固。
- 检查和测试：安装完成后，检查组件是否牢固，并进行测试以确保系统正常运行。
需要注意的是，在安装光伏组件时，应该遵守相关的安全规定和操作规程，确保安装过程安全可靠。
如果你不具备相关的专业知识和经验，建议寻求专业的安装服务。

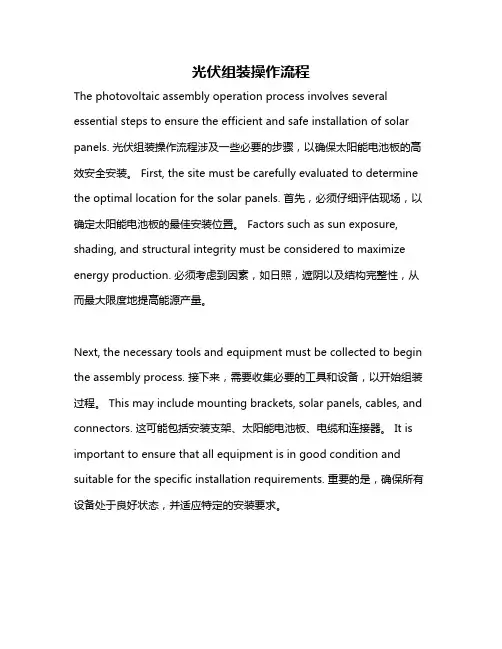

光伏组装操作流程The photovoltaic assembly operation process involves several essential steps to ensure the efficient and safe installation of solar panels. 光伏组装操作流程涉及一些必要的步骤，以确保太阳能电池板的高效安全安装。
First, the site must be carefully evaluated to determine the optimal location for the solar panels. 首先，必须仔细评估现场，以确定太阳能电池板的最佳安装位置。
Factors such as sun exposure, shading, and structural integrity must be considered to maximize energy production. 必须考虑到因素，如日照，遮阴以及结构完整性，从而最大限度地提高能源产量。
Next, the necessary tools and equipment must be collected to begin the assembly process. 接下来，需要收集必要的工具和设备，以开始组装过程。
This may include mounting brackets, solar panels, cables, and connectors. 这可能包括安装支架、太阳能电池板、电缆和连接器。
It is important to ensure that all equipment is in good condition and suitable for the specific installation requirements. 重要的是，确保所有设备处于良好状态，并适应特定的安装要求。

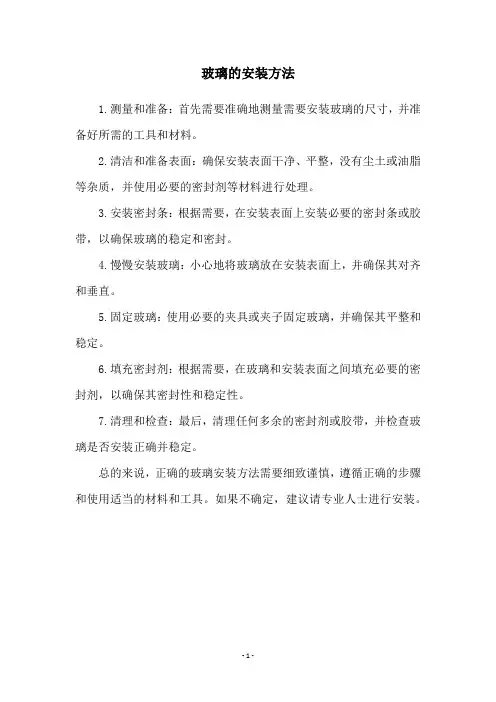

玻璃的安装方法
1.测量和准备：首先需要准确地测量需要安装玻璃的尺寸，并准备好所需的工具和材料。
2.清洁和准备表面：确保安装表面干净、平整，没有尘土或油脂等杂质，并使用必要的密封剂等材料进行处理。
3.安装密封条：根据需要，在安装表面上安装必要的密封条或胶带，以确保玻璃的稳定和密封。
4.慢慢安装玻璃：小心地将玻璃放在安装表面上，并确保其对齐和垂直。
5.固定玻璃：使用必要的夹具或夹子固定玻璃，并确保其平整和稳定。
6.填充密封剂：根据需要，在玻璃和安装表面之间填充必要的密封剂，以确保其密封性和稳定性。
7.清理和检查：最后，清理任何多余的密封剂或胶带，并检查玻璃是否安装正确并稳定。
总的来说，正确的玻璃安装方法需要细致谨慎，遵循正确的步骤和使用适当的材料和工具。
如果不确定，建议请专业人士进行安装。
- 1 -。

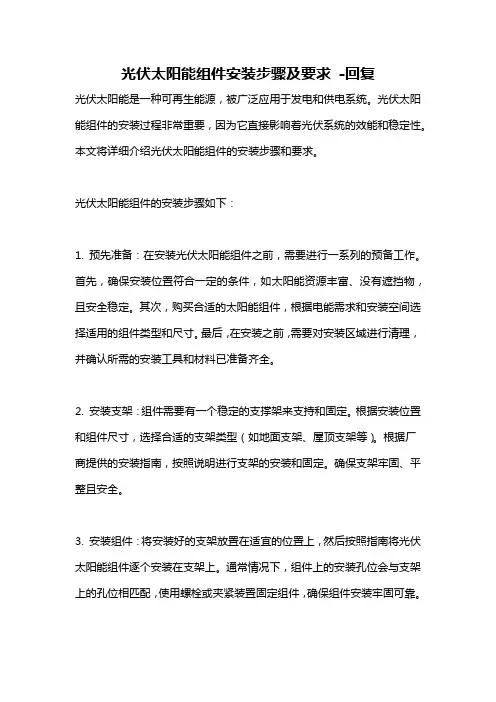

光伏太阳能组件安装步骤及要求-回复光伏太阳能是一种可再生能源，被广泛应用于发电和供电系统。
光伏太阳能组件的安装过程非常重要，因为它直接影响着光伏系统的效能和稳定性。
本文将详细介绍光伏太阳能组件的安装步骤和要求。
光伏太阳能组件的安装步骤如下：1. 预先准备：在安装光伏太阳能组件之前，需要进行一系列的预备工作。
首先，确保安装位置符合一定的条件，如太阳能资源丰富、没有遮挡物，且安全稳定。
其次，购买合适的太阳能组件，根据电能需求和安装空间选择适用的组件类型和尺寸。
最后，在安装之前，需要对安装区域进行清理，并确认所需的安装工具和材料已准备齐全。
2. 安装支架：组件需要有一个稳定的支撑架来支持和固定。
根据安装位置和组件尺寸，选择合适的支架类型（如地面支架、屋顶支架等）。
根据厂商提供的安装指南，按照说明进行支架的安装和固定。
确保支架牢固、平整且安全。
3. 安装组件：将安装好的支架放置在适宜的位置上，然后按照指南将光伏太阳能组件逐个安装在支架上。
通常情况下，组件上的安装孔位会与支架上的孔位相匹配，使用螺栓或夹紧装置固定组件，确保组件安装牢固可靠。
4. 连接线路：安装好的光伏太阳能组件需要与电能系统连接才能发挥功效。
在组件上和支架之间安装连接箱，将组件的正负极与连接线路连接在一起。
确保连接线路的质量良好，防止漏电和损耗。
5. 接地和维护：在光伏太阳能组件的安装完成后，需要进行接地和维护工作。
接地是为了保护组件免受电击和雷击的影响。
将组件的金属框架接地到地下，确保组件与地面的良好接触。
维护工作包括定期检查清洁组件表面、检查并更换损坏的零部件等，以确保组件的正常运行和寿命。
光伏太阳能组件的安装要求如下：1. 安全：安装光伏太阳能组件时，必须确保操作人员的安全。
在安装过程中戴上适当的个人防护装备，如安全帽、手套、护目镜等。
确保支架和组件的安装牢固稳定，防止因意外而导致损害或伤害。
2. 规范：按照相关法规和规范进行安装。
水泥屋顶光伏组件安装步骤在如今提倡绿色能源的时代，光伏发电作为一种清洁、可再生的能源方式，受到了广泛的关注和应用。
而光伏组件的安装是光伏发电系统中至关重要的一步。
本文将为您介绍在水泥屋顶上安装光伏组件的步骤和注意事项。
在进行光伏组件安装之前，我们需要做好充分的准备工作。
首先要确保水泥屋顶的结构稳定，能够承受光伏组件的重量。
其次，需要清理屋顶表面，确保没有杂物和灰尘，以免影响光伏组件的安装和发电效率。
另外，还需要准备好所需的工具和材料，如螺丝刀、螺丝、支架等。
第二步是安装支架。
将支架固定在水泥屋顶上，可以使用螺丝将支架固定在屋顶上。
安装支架时要注意支架的坚固性和水平度，以确保光伏组件的稳定性和安全性。
第三步是安装光伏组件。
在安装光伏组件之前，需要先将组件的接线盒和支架进行连接。
然后，将光伏组件放置在支架上，使用螺丝固定。
在安装过程中，要注意组件之间的间距，以免影响光伏组件的发电效率。
第四步是进行光伏组件的布线和接线工作。
将光伏组件之间进行串联或并联，然后将组件的输出线与逆变器进行连接。
在进行接线工作时，要注意线缆的规格和质量，以确保电能的传输效率和安全性。
最后一步是进行系统的调试和验收。
在安装完成后，需要对光伏发电系统进行调试和验收，确保系统的正常运行和发电效果。
可以通过监控系统来实时监测光伏组件的发电情况，以及系统的运行状态。
总结一下，水泥屋顶上安装光伏组件的步骤包括准备工作、安装支架、安装光伏组件、布线和接线以及系统的调试和验收。
在安装过程中，要注意安全性、稳定性和发电效率，以确保光伏发电系统的正常运行和发电效果。
希望本文能够对您了解水泥屋顶光伏组件的安装步骤有所帮助。

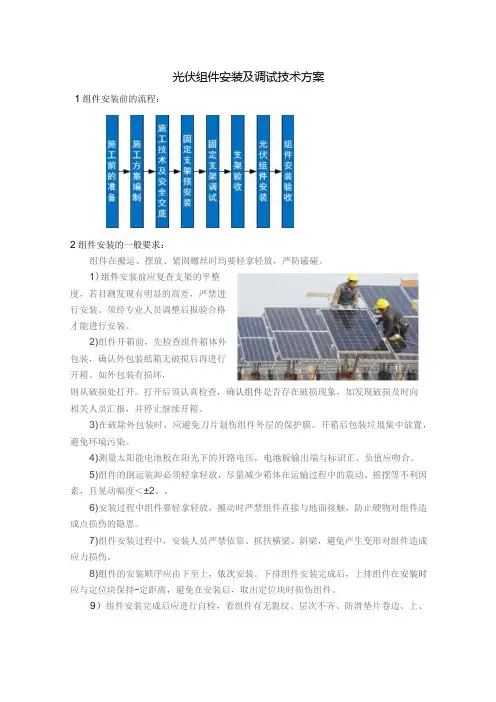

光伏组件安装及调试技术方案1组件安装前的流程：2组件安装的一般要求：组件在搬运、摆放、紧固螺丝时均要轻拿轻放，严防磕碰。
1)组件安装前应复查支架的平整度，若目测发现有明显的高差，严禁进行安装。
须经专业人员调整后报验合格才能进行安装。
2)组件开箱前，先检查组件箱体外包装，确认外包装纸箱无破损后再进行开箱。
如外包装有损坏，则从破损处打开。
打开后须认真检查，确认组件是否存在破损现象，如发现破损及时向相关人员汇报，并停止继续开箱。
3)在破除外包装时，应避免刀片划伤组件外层的保护膜。
开箱后包装垃圾集中放置，避免环境污染。
4)测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正、负值应吻合。
5)组件的倒运装卸必须轻拿轻放，尽量减少箱体在运输过程中的震动、摇摆等不利因素，且晃动幅度＜±2。
6)安装过程中组件要轻拿轻放，搬动时严禁组件直接与地面接触，防止硬物对组件造成点损伤的隐患。
7)组件安装过程中，安装人员严禁依靠、抓扶横梁、斜梁，避免产生变形对组件造成应力损伤。
8)组件的安装顺序应由下至上，依次安装。
下排组件安装完成后，上排组件在安装时应与定位块保持-定距离，避免在安装后，取出定位块时损伤组件。
9）组件安装完成后应进行自检，看组件有无裂纹、层次不齐、防滑垫片卷边、上、下超出卡钳或达安装要求的其它问题，并及时整改。
10）安装组件搭设的平台一定要稳固，防止颤动、跌滑。
11）按照图纸要求安装每组组件数量，不得随意更改。
组件安装时应拉水准线，并以上侧组件底端为基准，进行水平控制。
3组件的电气连接：1）电缆敷设①电缆敷设前应检查核对电缆的型号、规格是否符合设计要求，检查电缆线盘及其保护层是否完好，电缆两端有无受潮。
②检查电缆沟的深浅、与各种管道交叉、平行的距离是否满足有关规程的要求、障碍物是否消除等。
③确定电缆敷设方式及电缆线盘的位置。
④敷设中直埋电缆人工敷设时，注意人员组织敷设速度在防止弯曲半径过小损伤电缆；敷设在电缆沟或电缆支架上时，应提前安排好电缆在支架上的位置和各种电缆敷设的先后次序，避免电缆交叉穿越。

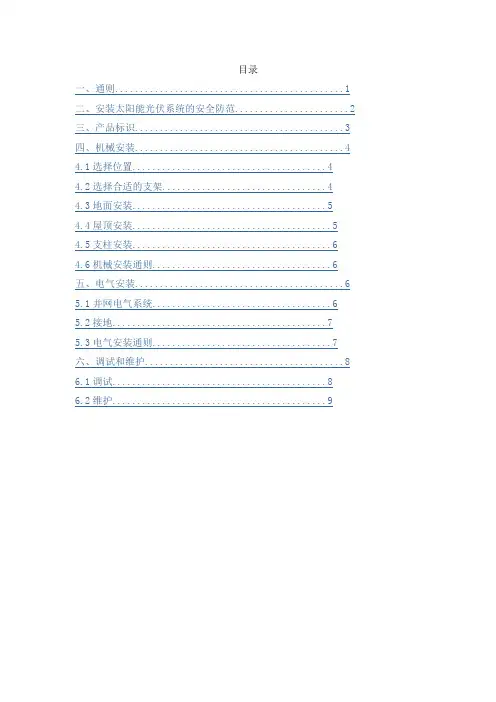

目录一、通则 (1)二、安装太阳能光伏系统的安全防范 (2)三、产品标识 (3)四、机械安装 (4)4.1选择位置 (4)4.2选择合适的支架 (4)4.3地面安装 (5)4.4屋顶安装 (5)4.5支柱安装 (6)4.6机械安装通则 (6)五、电气安装 (6)5.1并网电气系统 (6)5.2接地 (7)5.3电气安装通则 (7)六、调试和维护 (8)6.1调试 (8)6.2维护 (9)一、通则l安装太阳能光伏发电系统要求专业的技能和知识，必须由专业资格的工程师来完成。
l每个组件附带有一个永久链接的接线盒。
为了安装方便，本公司可按客户要求提供预制的电缆。
l安装人员应该预先了解安装过程中可能会发生伤害的风险，包括电击等。
l每个组件在阳光直射下可产生直流电压，接触电压达到36V或更高是很危险的。
l不要在有负载的情况下断开连接线。
l太阳能电池组件能把光能装换成直流电能。
组件应用于地面、屋顶、车辆或船只等户外环境。
l不要拆解组件，移动任何铭牌或粘附的部件。
l不要在组件的上表面刷油漆或其他粘合剂。
l不要用镜子或透镜聚焦阳光照射到组件上，不要将组件背面直接暴露在阳光下。
l组件安装时，应遵守所有地方、地区和国家的相关法规，必要时应先获得建筑许可证。
二、安装太阳能光伏系统的安全防范l阳光照射组件正面时，太阳能电池组件产生直流电能。
如果组件串联，总电压等于单个组件电压总和；如果组件并联，则电流等于单个组件电流总和。
l在运输和安装组件时，应使儿童远离组件。
l在安装过程中用不透明材料安全覆盖组件以防止电流产生。
l安装或维护光伏系统时，不要穿戴金属戒指、手表、耳环、鼻环、唇环或其他的金属配饰。
使用符合电力安装工作绝缘要求的工具l遵守适用于所有安装部件的安全规则，如电线和电缆、连接线、充电控制器、逆变器、蓄电池等。
l只使用与太阳能电力系统相匹配的设备、连接线和支架。
在特定系统中，尽可能使用相同类型的组件。
l在标准测试条件下（100Mw/cm2的福照度，AM1.5光谱，以及25o的环境温度），组件的电性能参数如Isc，Voc和Pmax与标称值有±10%的偏差。

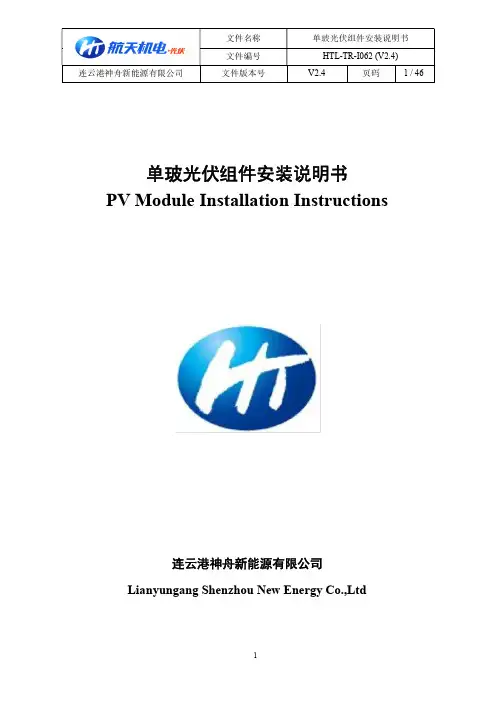

单玻光伏组件安装说明书PV Module Installation Instructions连云港神舟新能源有限公司Lianyungang Shenzhou New Energy Co.,Ltd目录1 基本信息 (4)1.1 前言 (4)1.2 警告 (4)1.3 产品标识 (6)2 系统设计 (9)2.1 气候条件 (10)2.2 安装地点选择 (10)2.3 倾斜角选择 (12)2.4 支架选择 (13)2.5 逆变器选择 (14)2.6 双面组件排布与布局优化 (16)3 安装 (17)3.1 安装安全 (17)3.2 组件拆箱 (19)3.3 安装方法介绍 (22)3.4 夹具安装 (23)3.5 螺栓安装 (33)3.6单轴跟踪系统安装 (36)4 电气连接 (38)4.1电气连接注意事项 (38)4.2 组件接线 (41)5 保养维护 (42)6 免责声明 (45)Contents1. Basic Information (4)1.1 Preface Introduction (4)1.2 Warnings (6)1.3 Product Identification (9)2 System Design (10)2.1 Climatic Conditions (10)2.2 Location Selection (11)2.3 Installation Inclination Angle Selection (12)2.4 Choose the Photovoltaic Support (13)2.5 Choosing the Photovoltaic Inverter (15)2.6 Bifacial Module Arrangement and Layout Optimization (16)3 Installation (18)3.1 Installation Safety (18)3.2 Modules Unpacking (20)3.3 Introduction of Installation Method (22)3.4 Installation of Clamps (28)3.5 Installation of Bolts (34)3.6 Installation of Single-axis Tracking System (37)4 Electrical Connection (39)4.1 Precautions for Electrical Connection (39)4.2 Wiring and Connections (42)5 Maintenance (44)6 Disclaimer (45)1 基本信息1.1 前言感谢您选择连云港神舟新能源有限公司光伏组件。
- 1 -安装手册UL 版本 IEC 版本THEMODULE TSM-PEG5/PEG5.07TSM-PEG40.071.免责声明天合光能Duomax系列组件的安装、操作和使用均不在本公司的控制范围内。
对于因安装、搬运、使用或维护不当所导致的损失、破坏、伤害或费用，天合光能概不承担任何责任。
天合光能对因使用该组件而导致对第三方专利权或其他权利的侵犯不承担任何责任。
概未通过暗示或依据任何专利或专利权给予任何许可。
本手册所述规格参数可能发生变更，恕不提前通知。
2.安全注意事项1.在设计光伏系统时，请务必考虑在不同温度条件下电压的变化（请检查各组件的温度系数，在温度下降时，组件的可变输出电路将上升）；2.我方要求每一系列光伏组件串须先熔断再与其他组件串连接。
有关最大保险丝额定值，请参考最后一页的详细规格。
3.光伏（PV）组件在暴露于光源下时会产生电力。
多个组件组成的阵列会造成致命电击和/或灼伤危险。
未经过授权及相应培训的人员严禁接触光伏组件。
4.请使用经过妥善绝缘的工具及适当的防护设备降低电击风险。
5.请勿踩踏或站在组件上方。
6.请勿损坏或刮破组件的正面或背面。
7.严禁使用玻璃或顶部基板出现破损的组件。
破损的组件不得进行修复，接触组件表面可能导致电击。
8.请勿拆卸组件或取下组件的任意组成部分。
9.请保持插头清洁，请勿使用污损的插头进行连接。
10.组件潮湿或天气刮风期间，请勿安装或操作组件。
11.请勿从电缆的正极端连接单个光伏组件的正极端。
12.请确保接头的各个绝缘垫圈之间没有缝隙。
绝缘垫圈之间如果存在缝隙可能导致火灾和/或电击风险。
13.请确保各组件或组件串的极性与其他组件或组件串不是相反的。
14.请勿在这些太阳能组件上人为地聚集阳光。
15.最大系统电压不得超过1500V DC。
根据国家电气规范要求，在屋顶使用时，最大系统电压不得超过1000V。
16.在正常情况下，光伏组件所产生的电流和/或电压在某些条件下可能会高于标准测试条件下报告的电流和/或电压。
请按照美国国家电气规范（NEC）第690条的相关要求处理输出值高于标准报告值的情况。
如果安装条件不符合NEC的要求，则应使用本组件所标注的ISC和VOC值乘以系数1.25，以确定部件电压额定值、导体载流容量、过流保护器件额定值以及与光伏组件输出端相连的控制器件大小。
17.我方所提供的光伏组件应用等级为A级，限定用于此应用等级的组件可适用于工作电压或功率大于50V DC或320W的系统（预期采用通用接触器接入）。
18.安装工作应按照加拿大电气规范第一部分，电气安装安全标准CSA C22.1进行。
19.导电部件外露的组件应按照下方说明以及美国国家电气规范的要求进行接地，否则视为违反UL 1703。
20.根据2014年5月20日更新的UL1703，本系列光伏组件已达到防火等级类型13。
但本组件的这一防火等级必须在按照机械安装说明所述方式进行安装时才生效。
21.系统防火等级应根据屋顶遮罩和安装架情况进行评估。
3.拆包与存储1.在开始安装前，请保持所有组件和电气接头清洁干燥。
2.如果需要临时存储组件，应使用干燥、通风的房间。
3.在拆包时，请使用双手搬运组件。
不要重叠放置组件。
4.搬运双玻组件时应小心谨慎，搬运和安装过程均需使用防滑手套。
5.在拆卸三合板箱时请使用支撑性拆卸工具。
4.产品标识- 2 -- 3 -建议记录下各个组件唯一的序列号。
5. 环境条件及场地选择5.1 气候条件天合光能晶体系列组件的安装应在下列条件下进行：∙ 环境温度： -40°C 至 +40°C ∙ 工作温度： -40°C 至 +85°C ∙ 存储温度： -20°C至 +40°C ∙ 湿度：低于 85RH%∙ 机械负荷压力*：前侧（雪）最大为5400Pa（550Kg/m²），后侧（风）为2400Pa。
*组件的机械负荷（包括风力和降雪负荷）能力取决于天合光能组件的安装方法。
应由专业的系统安装人员根据系统设计情况计算机械负荷。
5.2 场地选择1. 在大多数使用条件下，天合光能光伏组件均应安装在能够全年内最大程度吸收阳光的位置。
2. 组件在全天任意时间均不应受到建筑物、树木、烟囱等物体的遮挡。
3. 请勿在腐蚀性环境下进行安装，例如海滩或容易被洪水侵蚀的填埋区。
4. 请勿将光伏组件安装在可能会浸入水中或持续暴露于洒水车或喷泉的位置。
5. 请勿将光伏组件安装在明火或可燃物体附近。
6. 组件边缘与墙壁或屋顶表面之间的空隙和间隙不应少于115mm，以免损伤线路并保证组件后方空气流通顺畅。
6. 安装说明——天合夹具本组件只有在按照下述安装说明所要求的方式进行安装时才可达到UL 1703的要求。
6.1 部件概览：下列部件仅在A类安装时使用——适用于TSM-xxxPEG5系统部件名称 概览描述夹具 材料： 铝合金6063EPDM（三元乙丙橡胶）,弹簧，螺栓连接各个组件- 4 -接头架 材料： 铝合金6063连接各排光伏组件。
架托 材料： 铝合金6063将架子固定在支架上6.2 材料清单下列部件仅在A类安装时使用——适用于TSM-xxxPEG5系统 物品名称图片尺寸（mm） 材料1 夹具长度与宽度 150*50铝合金60632夹块长度与宽度 150*60铝合金6063 3EPDM长宽及厚度 上方150*20*2 下方150*20*2.7 橡胶（建议使用：MH45643，类型名称 PMP-P-2100，制造商PIONEER MATERIAL PRECISION TECH）4接头架宽度与高度 50*55铝合金60635架托长度与宽度 60*40铝合金6063注意：如果需要更改螺丝尺寸请联系天合光能（请注意，图纸所使用的单位为mm）6.3 安装方法请完整阅读本章内容，先熟悉全部流程再开始安装。
另外，请在开始安装前做好全部现场准备。
- 5 -安装——适用于TSM-xxxPEG5系统架托应沿支架方向进行安装。
M8 SS304(16N·m~20N·m)将指定的螺栓打入架子内。
将螺栓滑入架托上的卡槽内，然后拧紧螺母。
M6 SS304(6N·m~8N·m)将夹具放入架子上的轨道内。
M8 ss304- 6 -将组件插入压块内，安装压块，最后拧紧螺母。
M8 ss304(16N·m~20N·m)6.4 天合夹具与各种框架系统的兼容性。
下面的例子展示了如何评估天合夹具与各种框架系统是否相互兼容。
对框架系统进行评估前请先找到下述尺寸。
如果需要更改螺丝尺寸请联系天合光能（请注意，图纸所使用的单位为mm）安装剖面图1. Clamp2. EPDM3. Clamp Block- 7 -示例A：铝架安装⏹ 天合建议使用M8螺栓固定夹具。
M8螺丝的拧紧力矩为16-20 N*M。
⏹ 在选择夹具螺栓和螺母时，请先注意铝架的尺寸。
⏹ 铝框会限制螺丝的紧固方向。
如下图所示，螺丝无法继续向下拧紧。
在此情况下，建议使用T型帽。
示例B：C型钢架安装⏹ 天合建议使用M8螺栓固定夹具。
M8螺丝的拧紧力矩为16-20 N*M。
⏹ 在选择夹具螺栓和螺母时，请先注意钢架的尺寸。
⏹ 对于C型钢架，考虑到钢架截面内部的空间较大，包括T形螺栓在内的多种方案均可行。
注意：在安装无框夹具前请先咨询天合工程师。
6.5 夹具选择方案夹具应在距离组件边缘300到400mm之间的位置与组件进行连接。
此距离是指组件边缘到夹具中心的距离。
机械负荷压力 夹具长度 安装方向+2400 Pa /-2400 Pa80mm安装区域安装区域+5400 Pa /-2400 Pa 150mm*上述距离是指组件边缘到夹具中心的距离。
7.组件布线每一组件都有两条4mm2直径标准90℃耐光照输出电缆，每条均与插头&游动接头相连接。
此电缆可适用于线路暴露于阳光直晒的应用条件。
我方建议所有布线和电气连接均应遵守相应的国家电气规范。
对于现场连接，请使用直径不小于4mm2且耐光照性不低于90℃的铜线。
电缆外径应在5mm到7mm之间。
串行保险丝的最大电气额定参数请参见规格部分。
8.组件倾斜角度串行连接的天合光能光伏组件应按照相同的朝向和角度进行安装。
如果朝向或角度不同，可能造成各模块所接收的太阳辐射量不同，从而导致输出功率损失。
天合光能光伏组件在与阳光呈垂直角度时可达到最大电力生成效率。
如果光伏组件需要安装到永久性结构上，则应将其调整到最适合冬季使用的倾斜角度。
组件的倾斜角度应根据太阳能组件和地面之间的情况测量确定。
光伏组件的最佳倾斜角度在大多数情况下与安装位置的纬度相同。
- 8 -- 9 -SPV组件倾斜角度9. 光伏组件机械图 ⏹PEG5/PEG5.07⏹PEG40.07请注意，以上图纸所使用的单位为mm。
10.维护与保养∙ 在大多数天气情况下，正常的降雨即足够保证光伏模块的玻璃表面清洁。
如果积累的灰尘或泥土过多，请使用软布蘸温和清洗剂和水对玻璃进行清洁。
∙ 不要在温度较高的时间使用冷水清洁组件，以免造成热冲击损坏组件。
∙ 建议不少于每年一次检查固定螺丝的扭矩情况以及整体线路情况。
另外，检查安装器具扭矩是否正常。
连接处松动可能造成阵列损坏。
太阳光组件倾斜角度水平面∙更换组件必须使用相同型号。
不要触摸电缆及接头的带电部分。
接触组件时务必使用安全设备（绝缘工具、绝缘手套等）。
∙在修理时，使用不透明的物体遮盖组件正表面。
组件在暴露于阳光下时会产生高压，十分危险。
天合光能是欧盟光伏回收协会的成员。
根据我们参加的预出资光伏产品回收计划，天合光能的光伏组件将统一回收，并以可持续的环保方式进行处置。
警告：在进行电气维护之前必须关闭光伏系统。
维护不当可能造成致命的电击和/或灼伤。
11.规格以产品单页为准。
12.旁路二极管及阻塞二极管部分遮挡单个组件可能造成被遮挡光伏组件内出现反向电压。
此时电流会受其他组件影响流过被遮挡区域。
如果旁路二极管与串联组件串平行布线，则受影响的电流会流过二极管并绕过被遮挡的光伏组件，从而最大程度减缓组件的发热情况和阵列电流损伤。
目前，天合光能的光伏组件均在接线盒内均配有旁路二极管。
二极管类型为SB3040DY（额定值最低40V PIV，最低16A，提供3个）。
请勿打开接线盒更换二极管，即使在其发生故障时。
对于使用电池的系统，通常会在电池和光伏组件输出端之间放置阻塞二极管以防止电池在夜间放电。
作为阻塞二极管使用的二极管必须符合下列条件：−额定平均正向电流[IF (AV)]在最高组件工作温度下高于最大系统电流。
−额定重复峰值反向电压[VRRM]在最低组件工作温度下高于最大系统电压。
