电气控制与PLC应用--定时器、计数器指令介绍

三菱PLC功能指令1.位操作指令：位操作指令用于读取、写入和修改位级别的数据。

常见的位操作指令包括LD（逻辑与）、ORR（逻辑或）、AND（逻辑与）、XOR（异或）等。

2.数据操作指令：数据操作指令用于读取、写入和修改字节、字和双字级别的数据。

常见的数据操作指令包括MOV（赋值）、ADD（加法）、SUB（减法）、MUL（乘法）、DIV（除法）等。

3.计数器指令：计数器指令用于实现计数功能。

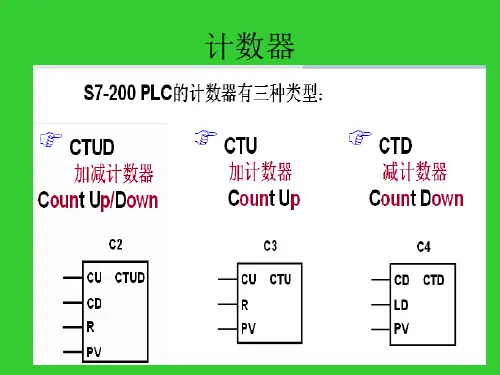

有三种类型的计数器指令：上升沿计数器、下降沿计数器和阶段计数器。

计数器指令可以用于进行数量统计、进度监测等应用。

4.定时器指令：定时器指令用于实现定时功能。

有两种类型的定时器指令：上升沿定时器和下降沿定时器。

定时器指令可以用于进行时间监测、延时操作等应用。

5.移位指令：移位指令用于将数据的位进行移动。

常见的移位指令包括SHL（左移）、SHR（右移）等。

移位指令通常用于数据处理和位拼接等应用。

6.比较指令：比较指令用于比较两个数值的大小。

常见的比较指令包括CMP（比较）、EQ（等于）、NE（不等于）、GT（大于）等。

比较指令可以用于实现条件判断和逻辑控制等应用。

7.转移指令：转移指令用于控制程序的流程。

常见的转移指令包括JMP（无条件跳转）、JE（等于时跳转）、JNE（不等于时跳转）、JG（大于时跳转）等。

转移指令可以用于实现程序的循环和条件判断等应用。

8.存储器控制指令：存储器控制指令用于读取和写入存储器的数据。

常见的存储器控制指令包括LD（读取）、ST（写入）等。

存储器控制指令可以用于实现数据存储和加载等应用。

9.数学指令：数学指令用于实现各种数学运算。

常见的数学指令包括SIN（正弦）、COS（余弦）、SQRT（平方根）等。

数学指令可以用于实现数据处理和数值计算等应用。

10.基本运算指令：基本运算指令用于实现基本的数值运算。

常见的基本运算指令包括加法、减法、乘法和除法等。

基本运算指令通常用于实现逻辑计算和数据处理等应用。

第5章S7-200 PLC的指令系统习题与思考题7-200指令参数所用的基本数据类型有哪些？：S7-200 PLC的指令参数所用的基本数据类型有1位布尔型(BOOL)、8位无符号字节型(BYTE)、8位有符号字节型(SIMATIC模式仅限用于SHRB指令)、16位无符号整数(WORD)、16位有符号整数(INT)、32位无符号双字整数(DWORD)、32位有符号双字整数(DINT)、32位实数型(REAL)。

实数型(REAL)是按照ANSI/IEEE 754-1985标准(单精度)的表示格式规定。

2~255字节的字符串型（STRING）即I/O指令有何特点？它应用于什么场合？：立即指令允许对输入和输出点进行快速和直接存取。

当用立即指令读取输入点的状态时，相应的输入映像寄存器中的值并未发生更新；用立即指令访问输出点时，访问的同时，相应的输出映像寄存器的内容也被刷新。

由于立即操作指令针对的是I/O端口的数字输入和数字输出信号，所以它们的位操作数地址只能是物理输入端口地址Ix.x和物理输出端口地址Qx.x。

辑堆栈指令有哪些？各用于什么场合？：复杂逻辑指令，西门子称为逻辑堆栈指令。

主要用来描述对触点进行的复杂连接，并可以实现对逻辑堆栈复杂的操作。

杂逻辑指令包括：ALD、OLD、LPS、LRD、LPP和LDS。

这些指令中除LDS外，其余指令都无操作数。

这些指令都是位逻辑指令。

装载与指令ALD用于将并联子网络串联起来。

装载或指令OLD用于将串联子网络并联起来。

辑推入栈指令LPS，在梯形图中的分支结构中，用于生成一条新的母线，左侧为主控逻辑块时，第一个完整的从逻辑行从此处开始。

辑读栈指令LRD，在梯形图中的分支结构中，当左侧为主控逻辑块时，该指令用于开始第二个和后边更多的从逻辑块。

辑栈弹出指令LPP，在梯形图中的分支结构中，用于恢复LPS指令生成的新母线。

入堆栈指令LDS，复制堆栈中的第n级值，并将该值置于栈顶。

《电气控制与PLC》课程标准一、课程性质与任务电气控制与PLC是畜牧工程技术专业的专业核心课，具有很强的理论性、操作性和应用性。

它在本专业的能力培养过程中起着重要的作用。

是学生必备的一项专业技能。

本课程设置的目的是：通过本课程的学习，使学生了解PLC的结构、工作原理；掌握PLC程序设计、修改、通讯等知识，能够胜任企业对设备智能化操作使用的要求，满足实际生产过程中对机电人才的需要。

本课程的知识和技能都是在行业、企业充分调研的基础上，基于畜牧机电领域和职业岗位（群）的任职要求，参照相关的职业资格标准，重新进行了整合，教学内容充分体现了高等职业教育的实践性、职业性、实用性。

二、课程教学目标（一）知识目标1.了解控制电器的基础知识；2.掌握西门子PLC的程序设计、修改、通讯等知识；3.了解各种常见工业控制程序的工作原理及程序内容；4.掌握西门子PLC的基本程序语言的程序结构及常用的高级语言的使用方法。

（二）能力目标1.能够正确使用PLC及其所属的控制用低压电器；2.能够熟练操作PLC编程软件；3.具备PLC基本程序的设计及修改能力，熟悉常用高级功能指令的使用方法及技巧。

（三）素质目标1.具有良好的政治素养、道德品质和法律意识；2.热爱畜牧机电科学事业；3.具备吃苦耐劳、爱岗敬业的精神；4.具有创新意识和创业精神；5.具备从事本专业安全生产和环保的意识；6.具有良好的交往能力、团队精神；三、参考学时课程内容与学时分配本课程共计4学分。

五、课程内容和要求（一）教学方法（1）采用项目教学、任务驱动的教学方法。

①根据目标，设计任务。

教师根据课程的教学目标，精心设计工作任务。

在总体教学目标的基础上，把总体目标合理地分解成若干个任务。

②引导学生，分析任务。

组织学生仔细研究如何去完成任务，开展讨论，提出问题。

学生自己提出的问题，正是他们想要掌握的知识点，而这些问题中，大部分是新的知识点，或者是以前没有掌握的技能，这也是教师要求学生学习的内容。
