80c51单片机定时器计数器工作原理80C51单片机是一种常用的微控制器，其定时器/计数器（Timer/Counter）是实现定时和计数功能的重要组件。
以下简要介绍80C51单片机定时器/计数器的工作原理：1. 结构：定时器/计数器由一个16位的加法器构成，可以自动加0xFFFF（即65535）。
定时器/计数器的输入时钟可以来自系统时钟或外部时钟源。
2. 工作模式：定时模式：当定时器/计数器的输入时钟源驱动加法器不断计数时，可以在达到一定时间后产生中断或产生其他操作。
计数模式：当外部事件（如电平变化）发生时，定时器/计数器的输入引脚可以接收信号，使加法器产生一个增量，从而计数外部事件发生的次数。
3. 定时常数：在定时模式下，定时常数（即定时时间）由预分频器和定时器/计数器的初值共同决定。
例如，如果预分频器设置为1，定时器/计数器的初值为X，那么实际的定时时间 = (65535 - X) 预分频系数输入时钟周期。
在计数模式下，定时常数由外部事件发生的时间间隔决定。
4. 溢出和中断：当加法器达到65535（即0xFFFF）时，会产生溢出，并触发中断或其他操作。
中断处理程序可以用于执行特定的任务或重置定时器/计数器的值。
5. 控制寄存器：定时器/计数器的操作可以通过设置相关的控制寄存器来控制，如启动/停止定时器、设置预分频系数等。
6. 应用：定时器/计数器在许多应用中都很有用，如时间延迟、频率测量、事件计数等。
为了充分利用80C51单片机的定时器/计数器功能，通常需要根据实际应用需求配置和控制相应的寄存器，并编写适当的软件来处理定时器和计数器的操作。

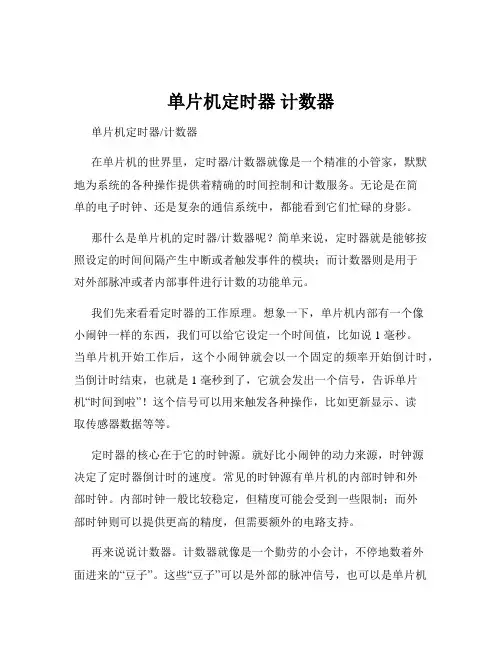

单片机定时器计数器单片机定时器/计数器在单片机的世界里，定时器/计数器就像是一个精准的小管家，默默地为系统的各种操作提供着精确的时间控制和计数服务。
无论是在简单的电子时钟、还是复杂的通信系统中，都能看到它们忙碌的身影。
那什么是单片机的定时器/计数器呢？简单来说，定时器就是能够按照设定的时间间隔产生中断或者触发事件的模块；而计数器则是用于对外部脉冲或者内部事件进行计数的功能单元。
我们先来看看定时器的工作原理。
想象一下，单片机内部有一个像小闹钟一样的东西，我们可以给它设定一个时间值，比如说 1 毫秒。
当单片机开始工作后，这个小闹钟就会以一个固定的频率开始倒计时，当倒计时结束，也就是 1 毫秒到了，它就会发出一个信号，告诉单片机“时间到啦”！这个信号可以用来触发各种操作，比如更新显示、读取传感器数据等等。
定时器的核心在于它的时钟源。
就好比小闹钟的动力来源，时钟源决定了定时器倒计时的速度。
常见的时钟源有单片机的内部时钟和外部时钟。
内部时钟一般比较稳定，但精度可能会受到一些限制；而外部时钟则可以提供更高的精度，但需要额外的电路支持。
再来说说计数器。
计数器就像是一个勤劳的小会计，不停地数着外面进来的“豆子”。
这些“豆子”可以是外部的脉冲信号，也可以是单片机内部产生的事件。
比如，我们可以用计数器来统计电机旋转的圈数，或者计算按键被按下的次数。
计数器的工作方式也有多种。
可以是向上计数，就是从 0 开始，不断增加，直到达到设定的最大值；也可以是向下计数，从设定的最大值开始，逐渐减少到 0。
还有一种更灵活的方式是双向计数，根据需要在向上和向下之间切换。
那么，定时器/计数器在实际应用中有哪些用处呢？比如说，在一个智能温度控制系统中，我们可以用定时器每隔一段时间读取一次温度传感器的数据，然后根据温度的变化来控制加热或者制冷设备的工作。
而计数器则可以用来统计设备运行的次数，以便进行维护和保养。
在电子时钟的设计中，定时器更是发挥了关键作用。

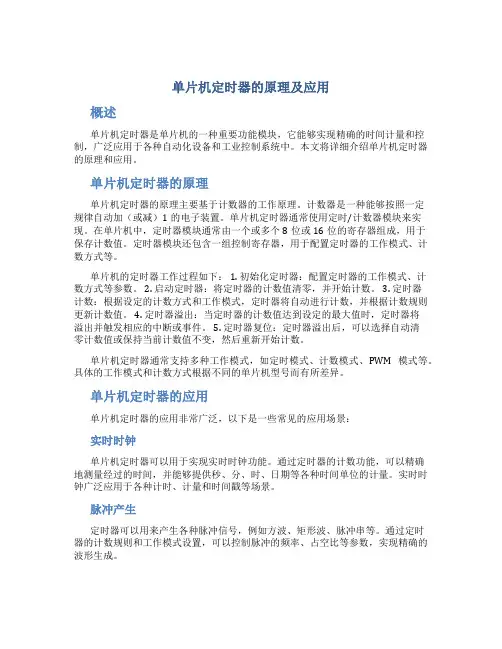

单片机定时器的原理及应用概述单片机定时器是单片机的一种重要功能模块，它能够实现精确的时间计量和控制，广泛应用于各种自动化设备和工业控制系统中。
本文将详细介绍单片机定时器的原理和应用。
单片机定时器的原理单片机定时器的原理主要基于计数器的工作原理。
计数器是一种能够按照一定规律自动加（或减）1的电子装置。
单片机定时器通常使用定时/计数器模块来实现。
在单片机中，定时器模块通常由一个或多个8位或16位的寄存器组成，用于保存计数值。
定时器模块还包含一组控制寄存器，用于配置定时器的工作模式、计数方式等。
单片机的定时器工作过程如下： 1. 初始化定时器：配置定时器的工作模式、计数方式等参数。
2. 启动定时器：将定时器的计数值清零，并开始计数。
3. 定时器计数：根据设定的计数方式和工作模式，定时器将自动进行计数，并根据计数规则更新计数值。
4. 定时器溢出：当定时器的计数值达到设定的最大值时，定时器将溢出并触发相应的中断或事件。
5. 定时器复位：定时器溢出后，可以选择自动清零计数值或保持当前计数值不变，然后重新开始计数。
单片机定时器通常支持多种工作模式，如定时模式、计数模式、PWM模式等。
具体的工作模式和计数方式根据不同的单片机型号而有所差异。
单片机定时器的应用单片机定时器的应用非常广泛，以下是一些常见的应用场景：实时时钟单片机定时器可以用于实现实时时钟功能。
通过定时器的计数功能，可以精确地测量经过的时间，并能够提供秒、分、时、日期等各种时间单位的计量。
实时时钟广泛应用于各种计时、计量和时间戳等场景。
脉冲产生定时器可以用来产生各种脉冲信号，例如方波、矩形波、脉冲串等。
通过定时器的计数规则和工作模式设置，可以控制脉冲的频率、占空比等参数，实现精确的波形生成。
周期性任务调度单片机定时器可以用于周期性任务的调度。
通过设置定时器的计数值和溢出中断，可以实现定时触发中断，从而执行一些周期性的任务，例如数据采集、数据上传、状态刷新等。

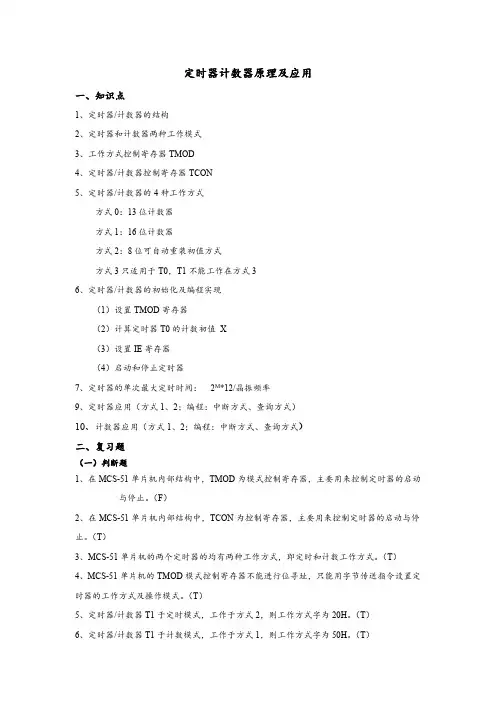

定时器计数器原理及应用一、知识点1、定时器/计数器的结构2、定时器和计数器两种工作模式3、工作方式控制寄存器TMOD4、定时器/计数器控制寄存器TCON5、定时器/计数器的4种工作方式方式0：13位计数器方式1：16位计数器方式2：8位可自动重装初值方式方式3只适用于T0，T1不能工作在方式36、定时器/计数器的初始化及编程实现（1）设置TMOD寄存器（2）计算定时器T0的计数初值X（3）设置IE寄存器（4）启动和停止定时器7、定时器的单次最大定时时间：2M*12/晶振频率9、定时器应用（方式1、2；编程：中断方式、查询方式）10、计数器应用（方式1、2；编程：中断方式、查询方式）二、复习题（一）判断题1、在MCS-51单片机内部结构中，TMOD为模式控制寄存器，主要用来控制定时器的启动与停止。
（F）2、在MCS-51单片机内部结构中，TCON为控制寄存器，主要用来控制定时器的启动与停止。
（T）3、MCS-51单片机的两个定时器的均有两种工作方式，即定时和计数工作方式。
（T）4、MCS-51单片机的TMOD模式控制寄存器不能进行位寻址，只能用字节传送指令设置定时器的工作方式及操作模式。
（T）5、定时器/计数器T1于定时模式，工作于方式2，则工作方式字为20H。
（T）6、定时器/计数器T1于计数模式，工作于方式1，则工作方式字为50H。
（T）7、单片机8051的定时/计数器是否工作可以，通过外部中断进行控制。
（T）8、定时/计数器工作于定时方式时，是通过8051片内振荡器输出经12分频后的脉冲进行计数，直至溢出为止。
（T）9、定时/计数器工作于计数方式时，是通过8051的P3.4和P3.5对外部脉冲进行计数，当遇到脉冲下降沿时计数一次。
（T）10、定时/计数器在工作时需要消耗CPU的时间。
（F）11、定时/计数器在使用前和溢出后，必须对其赋初值才能正常工作。
（F）12、特殊功能寄存器SCON，与定时器/计数器的控制无关。
51单片机定时计数器的工作原理
51单片机是一种常用的微控制器，它具有多个定时计数器，其中包括定时器0和定时器1。
这些定时计数器是通过内部时
钟源提供的脉冲进行计数的。
定时器0和定时器1是独立的计数器，它们可以用于不同
的应用。
这里我们将主要关注定时器0的工作原理。
定时器0
由一个八位计数器和一个控制寄存器组成。
当定时器0启动时，它会根据时钟源提供的脉冲进行计数，每个脉冲会使计数器的值增加1。
定时器0的计数范围为0-255，即八位二进制数。
通过控制寄存器，我们可以设置定时器0的工作模式、计
数器的初始值以及时钟源的频率。
定时器0可以以不同的方式工作，包括定时模式和计数模式。
在定时模式下，我们可以设置一个初始值，并在每次计数
器增加到该值时产生一个中断。
这样就可以实现精确的定时功能。
定时器0的中断服务程序可以完成各种操作，例如控制其他外设、延时等。
在计数模式下，定时器0将简单地计数外部触发信号的脉
冲次数。
这可以用于测量外部事件的时间间隔或频率。
需要注意的是，定时器0的工作需要通过编程来完成。
我
们可以使用汇编语言或C语言来配置定时器0的寄存器，并
设计相应的中断服务程序。
51单片机定时器的工作原理是通过定时器0和定时器1实
现计数功能。
定时器0可以在定时模式或计数模式下工作，通过设置计数值和时钟源频率，实现精确的定时功能或测量外部
事件的时间间隔或频率。
编程则是必不可少的，通过配置寄存器和编写中断服务程序来实现定时器的工作。
