下载文档原格式
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载混凝土裂缝控制QC小组成果地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容混凝土裂缝控制小组——成果汇报恰希玛核电站4号机组核岛±0.00m以下结构混凝土裂缝的控制发布人:名称: 混凝土裂缝控制小组申报单位: 中国中原对外工程有限公司恰希玛核电C-3/C-4项目现场经理部发布时间：2013.04一．工程概况恰希玛核电厂三、四号机组（以下简称C3C4）是继巴基斯坦恰希玛核电站（以下简称C1）、恰希玛核电厂二期（以下简称C2）之后，中国向巴基斯坦出口的第三座和第四座装机容量为300MW的核电站。
巴基斯坦恰希玛核电站是由我国自主设计、自主施工、自主管理的出口核电项目，是我国向国外出口设计、设备、建筑安装以及调试的交钥匙核电项目。
C3/C4工程与C2工程毗连，与C2工程反应堆中心相距654.7m，两反应堆中心相距286.1 m，主要厂房为反应堆厂房、核辅助厂房、和汽轮机厂房。
整个厂房布置东西长度870m，南北宽度450m左右，厂房中心向北约516m有一条宽150米、深4m的拉姆运河，河床及边坡无任何护砌，西边有一条宽30m深5m的水渠。
C3/C4单个核岛厂房坐落在同一底板上，底板长94.0m、宽90.3m，核岛底板顶标高为-11.45米，底板底标高为-13.15米，局部底部最低处为-18.30米，结构最薄处为1.7m，最厚处2.30m,混凝土工程量约25500m3，混凝土强度等级为C30（90天强度），抗渗等级为S6。
核岛厂房工程主体结构由核反应堆厂房（RX）、核辅助厂房（NX）、核燃料贮存厂房（FX）、电气厂房（EX）四部分结构基础合并组成，为现浇钢筋混凝土结构。
降低现浇混凝土楼板裂缝发生率广西建工集团联合建设有限公司第四分公司万汇华府项目部人类补完计划委员会QC小组目录一、工程概况 (1)二、QC小组概况 (1)三、选择课题 (3)四、现状调查 (4)五、目标设定 (6)六、分析原因 (7)七、确定要因 (7)八、制定对策 (9)九、对策实施 (10)十、检查效果 (13)十一、巩固措施 (14)十二、总结和计划 (14)十三、活动成果报告单 (15)十四、活动记录 (18)一、工程概况本工程位于南宁市秀灵路北东侧，地面以上1#楼为三十三层商住楼，底部两层商铺，采用框架-抗震墙结构，2#、3#、4#楼为三十四层住宅，地下两层车库和设备用房，负二层局部人防地下室，结构体系为框架-抗震墙结构。
设防烈度为6度，结构设计等级二级，抗震等级三级。
1#楼高度99.80m，2#、3#、4#楼高度98.60m；高层住宅采用预应力静压管桩+筏板基础，纯地下室分别采用静压管桩、柱下独基和墙下条基。
地下室建筑面积23019.38㎡，1#楼建筑面积29318.85㎡，2#楼建筑面积19131.73㎡，3#楼建筑面积19190.74㎡，4#楼建筑面积19190.74㎡。
本工程住宅部分楼板采用现浇混凝土结构，使用强度等级为C25的普通硅酸盐预拌商品混凝土，施工方法为现场泵送。
由于多方面的原因，现浇楼板在浇筑完成后易出现不同程度的开裂现象，成为目前结构质量中最常见的“新生性”通病。
虽然绝大多数裂缝的宽度都在规范允许的范围内，对结构的安全及使用功能影响不大，但若不及时采取有效措施进行处理，必将影响工程结构的耐久性及正常使用功能，因此裂缝出现后往往需要采取有效措施进行处理修复，既增加了建造成本，也降低了客户的满意度。
为了降低楼板裂缝发生率,我项目部QC小组针对楼板裂缝问题采取了有力措施，大大降低了1#楼楼板裂缝发生率。
二、QC小组概况1.小组概况4. 小组活动计划横道图三、选择课题1、选题：开展QC活动，降低商住楼现浇混凝土楼板裂缝发生率。
运用QC方法控制地下室大体积混凝土施工裂缝在建筑工程中，地下室大体积混凝土施工是一个关键环节，而裂缝问题往往是影响其质量的重要因素。
大体积混凝土由于体积大、水泥水化热释放集中、内部温升快等特点，容易产生温度裂缝、收缩裂缝等，给工程的安全性和耐久性带来隐患。
因此，运用 QC 方法（Quality Control，质量控制）来控制地下室大体积混凝土施工裂缝具有重要意义。
一、地下室大体积混凝土施工裂缝的类型及成因地下室大体积混凝土施工中常见的裂缝类型主要包括温度裂缝、收缩裂缝和施工裂缝。
温度裂缝是由于混凝土在浇筑后，水泥水化反应产生大量的热量，导致混凝土内部温度迅速升高，而表面散热较快，形成较大的内外温差，从而产生拉应力。
当拉应力超过混凝土的抗拉强度时，就会出现温度裂缝。
收缩裂缝则是由于混凝土在硬化过程中，水分逐渐蒸发，体积收缩。
如果收缩受到约束，就会产生收缩应力，导致裂缝的出现。
施工裂缝主要是由于施工过程中的不当操作引起的，如混凝土浇筑不连续、振捣不均匀、模板拆除过早等。
二、QC 方法在控制地下室大体积混凝土施工裂缝中的应用步骤1、确定质量控制目标首先要明确地下室大体积混凝土施工裂缝控制的目标，一般要求裂缝宽度不超过规定限值，以确保混凝土结构的安全性和耐久性。
2、现状调查对以往类似工程中地下室大体积混凝土施工裂缝的情况进行调查，收集相关数据，包括裂缝的类型、位置、宽度、长度等，分析裂缝产生的原因和规律。
3、原因分析运用因果图、排列图等工具，对调查结果进行分析，找出导致地下室大体积混凝土施工裂缝的主要原因。
可能的原因包括原材料质量、配合比设计、施工工艺、养护措施等方面的问题。
4、制定对策针对找出的主要原因，制定相应的对策措施。
例如，对于原材料质量问题，可以选择优质的水泥、骨料和外加剂；对于配合比设计不合理，可以通过试验优化配合比；对于施工工艺不当，可以加强施工过程的控制和管理；对于养护措施不到位，可以制定科学合理的养护方案。
![[QC]减少地下室外墙浇筑后裂缝出现的频数 [详细]](https://img.taocdn.com/s1/m/a8eee1308762caaedc33d418.png)

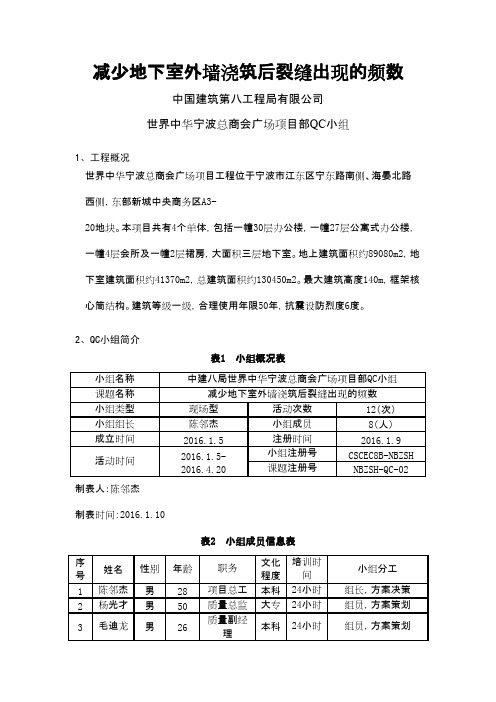

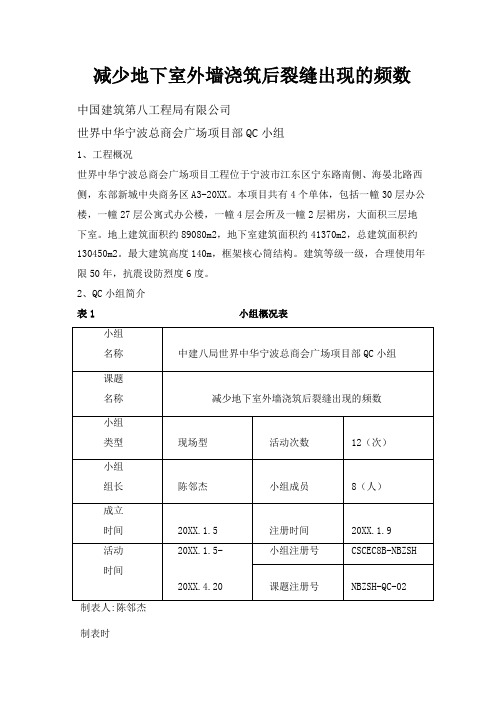

减少地下室外墙浇筑后裂缝出现的频数中国建筑第八工程局有限公司世界中华宁波总商会广场项目部QC小组1、工程概况世界中华宁波总商会广场项目工程位于宁波市江东区宁东路南侧、海晏北路西侧，东部新城中央商务区A3-20XX。
本项目共有4个单体，包括一幢30层办公楼，一幢27层公寓式办公楼，一幢4层会所及一幢2层裙房，大面积三层地下室。
地上建筑面积约89080m2，地下室建筑面积约41370m2，总建筑面积约130450m2。
最大建筑高度140m，框架核心筒结构。
建筑等级一级，合理使用年限50年，抗震设防烈度6度。
2、QC小组简介表1小组概况表制表时间:20XX.1.10表2 小组成员信息表邻杰制表时间:20XX.1.10表3 小组活动计划表邻杰间:20XX.1.103、选择课题本项目为大面积三层地下室，划分为6个A、B、C、D、E、F六个区块，地下室外墙总周长约为406m，其中AB段外墙为67.526m，BD段外墙为111.023m，DF段外墙为27.85m，FE段外墙为62.85m，EC段外墙为87.393m，CA段外墙为51.402m，其中BD、EC段外墙长度相对较长。
地下室3层结构根据区块划分，前后陆续浇筑。
后经拆模一段时间后发现外墙裂缝较多，超出以往施工过程中裂缝出现的水平。
从工程质量方面来看，地下室外墙裂缝的较多存在已经对项目创优目标产生了一定影响，我项目对工程下一步的施工以及质量保证提出了严格的要求。
在“追求质量卓越”的企业文化熏陶下，我项目部QC小组以解决实际问题为出发点，以工程质量创优为目标，最终选择本次课题为:减少地下室外墙浇筑后裂缝出现的频数。
4、现状调查为控制地下室外墙裂缝产生的频数，20XX年1月5日，本项目QC小组通过例行的月度质量检查活动，对地下室3层外墙裂缝情况进行了详细的数据统计。
表4 各区外墙裂缝频数表制表人:杨刚才期:20XX.1.6外墙裂缝（条）18161111区区区区区区图2 各区外墙裂缝频数图由上述图表可知，除D区外，其他5个区域裂缝频数都在10条以上，各区平均每隔5.81米就有一条裂缝，其中A、C、E三区不到5米就有一条裂缝。
1.1 工程概况 (1)1.2 课题介绍 (1)第二章、QC小组概况 (2)第三章、选择课题 (5)3.1 课题选择 (5)3.2 选题理由 (5)第四章、确定目标 (7)第五章、目标可行性分析 (7)6.1掌握现状 (7)6.2 数据分析 (8)第六章、原因分析 (9)第七章、要因确立 (25)第八章、制定对策 (25)8.1 对策方案 (25)8.2 方案可行性分析 (29)8.3 制定对策表 (30)第九章、对策实施 (31)110.1目标实现情况 (41)10.2 与对策实施前的现状进行对比 (43)10.3 经济效益的计算 (45)10.4 社会效益 (47)10.5 无形效果 (48)第十一章、巩固措施 (49)第十二章、总结和下一步打算 (52)2第一章、工程概况1.1 工程概况广州环球市场项目位于广州市海珠区琶洲A区（互联网电商圈），北侧紧邻珠江边阅江中路，南侧毗邻琶洲东大街，东西临城市规划路。
项目规划建设用地面积4269㎡，总建筑面积73143.1㎡，建筑高度172.5m。
建筑层数：地上33层，商业裙楼3层，地下4层，建筑结构形式为钢管混凝土柱+建筑梁板框架+核心筒结构，工程合理使用年限为50年，抗震设防烈度为七度。
本工程共有4层地下室，负四层层高4.8m，-3层高3.90m，-2层高3.6m，-1层层高6.15m，地下室外墙结构总高度为18.45m，外墙总长为260m，其中北侧及东侧外墙面向唯品会项目基坑，南侧及西侧外墙与本项目基坑连续墙相连，具体设计情况如下：1.2 课题介绍本工程地下室外墙总高度达到18.45m，且西侧及南侧外墙与连续墙相连，地下室外墙实测实量及观感质量合格率应达到中建二局深圳分公司《实测实量操作指引》及鑫苑业主方《鑫苑集团工程高质量标准手册（2017版）》的要求。
而地下室外墙易产生裂缝是我们首先要解决的问题，它使混凝土结构的强度、整体性、耐久性降低，容易造成1渗漏，并且影响使用和外观等，为实现项目质量目标及要求，我们成立QC小组，通过开展PDCA活动，解决地下室外墙混凝土裂缝问题。
减少地下室混凝土裂缝的产生浙江培华建设有限公司龙游县子鸣社区安居工程（一期）Ⅱ标QC小组一、工程概况龙游县子鸣社区安居工程（一期）工程位于龙游县永安路以北，子鸣路以西。
项目建设单位：龙游县城市发展投资有限公司；代建单位：蓝城控股有限公司；监理单位：浙江求是工程咨询监理有限公司；工程由三个标段组成，分别由海天建设集团有限公司、新世纪建设集团有限公司、浙江培华建设有限公司总承包施工。
本公司承建的II标段包括3#楼、4 #楼、5#楼、6#楼、S1#楼，其中3#、6#楼地上18层、地下1层，建筑高度53.750m；4#、5#楼地上16层、地下1层，建筑高度47.850m；S1#楼地上2层，建筑高度7.50m；总建筑面积379 13.48m2，地下室面积9443.58m2，现浇钢筋混凝土框架结构，层高4.5-5.5m,混凝土设计强度C35，外墙厚度300mm，总延长米为220米。
龙游县子鸣社区安居工程（一期）是龙游县县委县政府东进战略的第一战，更是一项民生工程，工程质量事关956户拆迁安置户切身利益。
控制地下室结构施工质量是保证整个工程整体质量创优达标的关键点，是我们必须高度重视的一大课题。
二、QC小组组成2016年1月10日成立QC小组，成员均为项目部管理人员和班组长，具有丰富的施工经验和社会责任心，人均接受TQC教育42小时。
QC小组简介制表人：支忠伟日期：2016年1月10日三、选题理由理由一、根据公司历年来的施工经验和维修统计，地下室结构施工质量缺陷相对整个工程是一大高发点，迫切需要改进、优化现有施工工艺来提高施工质量；理由二、三个标段地下室相连，地下室工程体量大，各自施工后闭合，容易出现质量缺陷，必须进行攻关；理由三、地下室工程容易出现质量问题，导致漏水等缺陷，直接影响用户日常使用，必须保证使用功能不留隐患。
综合上述理由，确定“减少地下室混凝土裂缝的产生”作为QC课题。
四、现状调查QC小组于2016年1月15日至1月17日，在公司的支持、协助下，对本施工区域内已经完成并投入使用的混凝土结构地下室施工质量进行现场调查，经过三天细致的检查，并调阅相应物业公司维修登记记录，查找并统计绘制出地下室施工质量缺陷调查汇总表（表2）和地下室施工质量缺陷调查统计表（表3）如下：地下室混凝土结构施工质量缺陷调查汇总表制表人：支忠伟日期：2016年1月17日地下室混凝土结构施工质量缺陷调查统计表制表人：支忠伟日期：2016年1月17日根据地下室混凝土结构施工质量缺陷调查统计表，运用排列图工具分析，绘制排列图如下：地下室混凝土结构施工质量缺陷排列图（图1 ）从排列图可以看出，地下室工程施工质量缺陷出现频率最高的是裂缝问题，占总频率的80.7%，每万平方米地下室钢筋混凝土结构裂缝缺陷达到12.3处。
减少地下室混凝土裂缝的产生浙江培华建设有限公司龙游县子鸣社区安居工程（一期）Ⅱ标QC小组一、工程概况龙游县子鸣社区安居工程（一期）工程位于龙游县永安路以北，子鸣路以西。
项目建设单位：龙游县城市发展投资有限公司；代建单位：蓝城控股有限公司；监理单位：浙江求是工程咨询监理有限公司；工程由三个标段组成，分别由海天建设集团有限公司、新世纪建设集团有限公司、浙江培华建设有限公司总承包施工。
本公司承建的II标段包括3#楼、4 #楼、5#楼、6#楼、S1#楼，其中3#、6#楼地上18层、地下1层，建筑高度53.750m；4#、5#楼地上16层、地下1层，建筑高度47.850m；S1#楼地上2层，建筑高度7.50m；总建筑面积379 13.48m2，地下室面积9443.58m2，现浇钢筋混凝土框架结构，层高4.5-5.5m,混凝土设计强度C35，外墙厚度300mm，总延长米为220米。
龙游县子鸣社区安居工程（一期）是龙游县县委县政府东进战略的第一战，更是一项民生工程，工程质量事关956户拆迁安置户切身利益。
控制地下室结构施工质量是保证整个工程整体质量创优达标的关键点，是我们必须高度重视的一大课题。
二、QC小组组成2016年1月10日成立QC小组，成员均为项目部管理人员和班组长，具有丰富的施工经验和社会责任心，人均接受TQC教育42小时。
QC小组简介制表人：支忠伟日期：2016年1月10日三、选题理由理由一、根据公司历年来的施工经验和维修统计，地下室结构施工质量缺陷相对整个工程是一大高发点，迫切需要改进、优化现有施工工艺来提高施工质量；理由二、三个标段地下室相连，地下室工程体量大，各自施工后闭合，容易出现质量缺陷，必须进行攻关；理由三、地下室工程容易出现质量问题，导致漏水等缺陷，直接影响用户日常使用，必须保证使用功能不留隐患。
综合上述理由，确定“减少地下室混凝土裂缝的产生”作为QC课题。
四、现状调查QC小组于2016年1月15日至1月17日，在公司的支持、协助下，对本施工区域内已经完成并投入使用的混凝土结构地下室施工质量进行现场调查，经过三天细致的检查，并调阅相应物业公司维修登记记录，查找并统计绘制出地下室施工质量缺陷调查汇总表（表2）和地下室施工质量缺陷调查统计表（表3）如下：地下室混凝土结构施工质量缺陷调查汇总表制表人：支忠伟日期：2016年1月17日地下室混凝土结构施工质量缺陷调查统计表制表人：支忠伟日期：2016年1月17日根据地下室混凝土结构施工质量缺陷调查统计表，运用排列图工具分析，绘制排列图如下：地下室混凝土结构施工质量缺陷排列图（图1 ）从排列图可以看出，地下室工程施工质量缺陷出现频率最高的是裂缝问题，占总频率的80.7%，每万平方米地下室钢筋混凝土结构裂缝缺陷达到12.3处。
另根据公司财务部门统计，近年施工的相关工程地下室在施工阶段和交付维保阶段的维修费用，按地下室建筑面积摊派，达到每平方15～20元，其中由裂缝缺陷引起的维修费用占到总维修费用的81～85%。
因此有效预防控制裂缝缺陷是我们要解决的主要问题。
五、确定课题目标优化改进施工工艺，预防控制裂缝缺陷，将每万平方米地下室钢筋混凝土结构裂缝缺陷降低到10处，切实有效提高地下室混凝土结构施工质量。
六、原因分析基于公司和项目部以往的施工经验，结合现行施工规范和技术标准，查阅了很多相关的研究报告和文献，我们分析裂缝的原因是多方面的。
我们QC小组对可能存在的原因，分析统计如下：地下室混凝土裂缝问题因果图（图2）7、要因确定通过因果图分析查出末端因素33条，小组经过论证，对末端因素进行确认如下：末端因素确认表4制表人：支忠伟时间：2016年1月22日经过调查分析论证，小组全体一致认为造成本地区地下室钢筋混凝土结构裂缝缺陷的主要有以下四个因素造成：1、质量意识不强；2、混凝土配合比未优化；3、接头同截面超标；4、纵筋不顺直；5、钢筋骨架、网松散；6、混凝土振捣不密实；7、养护不到位。
八、制定对策根据以上原因的分析，我们对主要因素制定了详细的对策，并在工程施工中进行落实，同时设专人督查各项对策的执行情况，如下表：对策表表5制表人：支忠伟日期：2016年1月23日九、对策实施实施一：工人质量意识不强1、地下室施工前和施工过程中，我们开展了质量教育、技术交底、班组活动和邀请代建蓝城控股、绿城设计、求是监理等单位来技术指导，提高全员质量意识和能力。
图3、开展质量教育和技术交底图4、各参建方技术指导2、建立奖罚机制，按地下室分区块，每完成一个区块即对各班组完成质量进行考核，奖首罚尾，做到奖罚分明，扭转片面追求进度而导致质量缺陷时有发生的现状。
3、施工现场设立工艺样板区、工艺流程和操作指南图文展示，包括钢筋、模板、混凝土、安装、防水等各个专业工程工艺样板，作为后续大面积施工的范本，指导实际操作。
确定效果：提高了质量意识，各班组施工质量都有明显提升。
图5、设立样板区、展示各工艺的流程和操作指南实施二：混凝土配合比未优化1、地下室混凝土加入HEA膨胀剂在先进地区应用成熟，但在本县尚属首次，各项性能不熟悉。
HEA膨胀剂加入地下室外墙混凝土中，若不能提供充分化学反应所需的水分，不仅不能提高混凝土的抗裂抗渗性能，反而会加速混凝土开裂。
鉴于HEA膨胀剂的这种特性，补偿收缩混凝土配制问题是地下室混凝土裂缝的一大因素。
我们在混凝土供货前会同代建、监理、商砼公司共同进行了三轮的试配并留样检测，调整优化了施工配合比，力求混凝土强度达标的同时膨胀率、干缩率及抗渗性能达到设计要求。
2、确定配合比后，安排专人监督商砼公司搅拌站混凝土配合比控制，计量准确，安排落实进场混凝土坍落度每车抽检，超过设计值的一律退货处理。
3、除按规定见证留置混疑土同条件试件、标养试件、抗渗试件外，同时对使用的补偿收缩混疑土留置烧杯法试件和微膨胀试件，观察试件膨胀效果和检测性能膨胀率。
用这两种试件分别从“定性”和“定量”两个方面检验所浇捣的补偿收缩混凝土“是不是膨胀了”、“膨胀了多少”。
图6、制作留置烧杯法试件并标准养护图7、各个浇筑区块留置的烧杯法试件图9、混凝土膨胀率试件检测，膨胀率符合设计要求图8、制作微膨胀试件确定效果：补偿收缩混疑土配比科学，计量准确，龄期满后，强度、抗渗性能符合设计要求，至地下室验收阶段发现表面细微裂缝3处，相比以往使用未掺膨胀剂的普通抗渗混凝土浇筑的地下室裂缝缺陷减少80%以上。
实施三：接头同截面超标1、在本地，地下室外墙水平纵筋就是分布筋的理解根深蒂固，同截面搭接接头面积普遍控制在50%，甚至100%，在接头集中处人为形成了裂缝隐患。
针对这一现状我们专门组织了钢筋班组进行规范学习和技术交底，要求搭接长度乘系数1.3、接头面积不超过2 5%，对接头位置、锚固等等都作了明确的规定。
2、加强了现场查验，发现有违反的必须返工。
确定效果：地下室外墙水平纵筋接头错开，消除了接头集中处的混凝土规则竖向开裂。
实施四：纵筋不顺直1、加强原材和成品保护，原材分批进场，分类架空堆放，半成品存放在隔离的临时场地内。
2、制成的钢筋骨架、网中，直径在16及以下主筋不顺直现象较为常见，钢筋弯曲变形降低了骨架抵抗混凝土膨胀和干缩应力的能力。
在施工中，我们严格按照设计图纸和施工规范要求进行下料、加工、制作、安装。
墙、柱主筋用定位筋定位，梁、板、墙纵筋拉线校准。
钢筋骨架、网全数绑扎，严禁跳扎。
3、制作安装完成后，自检验收要求能形成一个稳固的整体，达到横平竖直，间距、排距、锚固长度、保护层控制等符合要求。
每个区块、每个部位经三检后经监理、代建单位验收合格方可封模或浇捣。
确定效果：骨架、网钢筋定位准确、横平竖直。
图10、落实三检，加强质量控制实施五：钢筋骨架、网松散1、钢筋错位连接，墙、柱竖向钢筋采用电渣压力焊连接，墙水平筋绑扎搭接，板筋和梁上部筋直径22以上采用机械连接，板筋直径20及以下采用搭接焊连接。
2、钢筋骨架、网全数绑扎，配筋密集区和浇捣中容易松散变形区采用20号扎丝十字绑扎加强。
3、钢筋安装过程，水、电、消防等专业工程预留孔、预埋管件派专人同时配合进行，严禁事后变动、开孔、切割钢筋。
确定效果：钢筋加工规范，定位准确，制成骨架稳固，有效抵抗、控制混凝土开裂。
图11、专业班组同步配合施工实施六：混凝土振捣不密实1、地下室施工前，开展地下室混凝土二次振捣、二次抹面技术交底，落实负责人全程旁站记录、指挥，防止漏振、过振。
2、根据前期会同商砼公司试配测定的混凝土最早初凝时间在2小时45分、初凝时混凝土的坍落度在20～40mm。
结合气温变化，现场二次振捣时间选择在混凝土出厂后2小时内、混凝土坍落度50～80 mm之间进行混凝土二次振捣。
3、在二次振捣后，即进行二次人工抹面覆盖薄膜保水，防止混凝土表面失水产生裂缝。
确定效果：实行二次振捣，提高了混凝土密实度和观感质量，能有效防止混凝土开裂等缺陷。
实施七：养护不到位图12、落实二次振捣、二次抹面1、底板和顶板混凝土浇筑执行“二次振捣、二次抹面”，后即覆盖薄膜保温保湿养护，底板24小时、顶板48小时后方可上人拆除薄膜进行测量放线，测量放线完成后覆盖毛毯浇水保湿养护不少于14d。
防止底板、顶板的温度应力和收缩应力产生裂缝，同时约束墙体产生裂缝。
图13、二次抹面即时覆盖薄膜保湿养护图14、覆盖薄膜，人工浇水保湿养护2、侧模拆模时间控制在区块混凝土浇筑完成24小时后，即能减少模内水份蒸发流失，又能保护成品结构，减少人为因素损伤结构。
3、地下室墙、柱拆模后安排专人在拆模后第一时间对墙、柱进行喷雾养护，以保证混凝土表面保持湿润状态。
柱及时包裹薄膜并灌水养护，在剪力墙顶部内外两侧安装滴管系统进行24小时不间断滴水保湿养护，安排专人24全天候巡查，养护时间不少于14d。
图15、地下室底、顶板面放样后毛毯浇水保湿养护图16、外墙内外顶部滴灌系统保湿养护确定效果：养护措施有效，龄期满后地下室各区块混凝土强度达到设计要求，出现细微裂缝2处。
十、效果检查实施效果：通过这次地下室钢筋混凝土结构裂缝缺陷控制，结构裂缝缺陷显著减少,有效的提高了地下室钢筋混凝土结构施工质量。
1、技术效果小组对地下室结构各个阶段进行了细致检查，统计裂缝缺陷如下：地下室混凝土裂缝裂缝缺陷汇总表表6序号施工阶段检查时间数量部位备注1 养护期及养护期满后2016.2～2016.62 外墙细微裂缝2 后浇带封闭至地下室验收阶段2016.6～2016.7 1 外墙细微裂缝3 地下室验收后主体验收阶段2016.7～2016.12 1 顶板细微裂缝4 主体验收阶段至竣工验收阶段2016.12～2017.10 3底板2顶板1细微裂缝5 竣工验收后2017.10～2018.1 1 底板细微裂缝共计出现裂缝8处，其中底板3处、外墙3处、顶板2处。
