高层建筑地下室外墙混凝土裂缝防治措施_secret

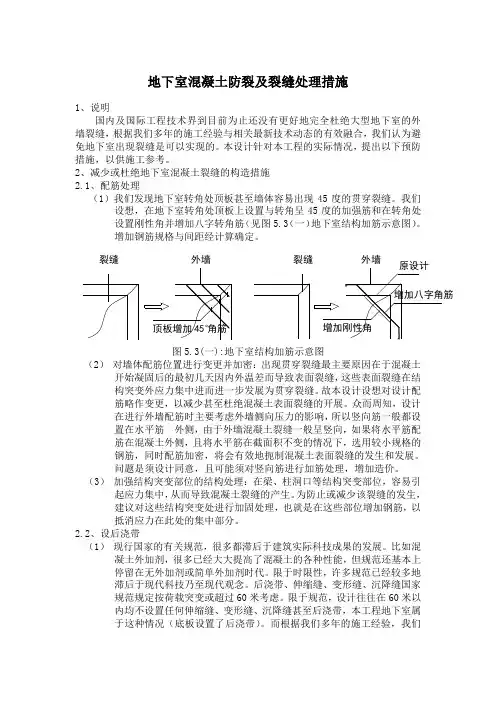

地下室混凝土防裂及裂缝处理措施1、说明国内及国际工程技术界到目前为止还没有更好地完全杜绝大型地下室的外墙裂缝，根据我们多年的施工经验与相关最新技术动态的有效融合，我们认为避免地下室出现裂缝是可以实现的。

本设计针对本工程的实际情况，提出以下预防措施，以供施工参考。

2、减少或杜绝地下室混凝土裂缝的构造措施2.1、配筋处理（1）我们发现地下室转角处顶板甚至墙体容易出现45度的贯穿裂缝。

我们设想，在地下室转角处顶板上设置与转角呈45度的加强筋和在转角处设置刚性角并增加八字转角筋（见图5.3（一）地下室结构加筋示意图）。

增加钢筋规格与间距经计算确定。

外墙外墙裂缝裂缝图5.3(一):地下室结构加筋示意图（2）对墙体配筋位置进行变更并加密：出现贯穿裂缝最主要原因在于混凝土开始凝固后的最初几天因内外温差而导致表面裂缝，这些表面裂缝在结构突变外应力集中进而进一步发展为贯穿裂缝。

故本设计设想对设计配筋略作变更，以减少甚至杜绝混凝土表面裂缝的开展。

众而周知，设计在进行外墙配筋时主要考虑外墙侧向压力的影响，所以竖向筋一般都设置在水平筋外侧，由于外墙混凝土裂缝一般呈竖向，如果将水平筋配筋在混凝土外侧，且将水平筋在截面积不变的情况下，选用较小规格的钢筋，同时配筋加密，将会有效地扼制混凝土表面裂缝的发生和发展。

问题是须设计同意，且可能须对竖向筋进行加筋处理，增加造价。

（3）加强结构突变部位的结构处理：在梁、柱洞口等结构突变部位，容易引起应力集中，从而导致混凝土裂缝的产生。

为防止或减少该裂缝的发生，建议对这些结构突变处进行加固处理，也就是在这些部位增加钢筋，以抵消应力在此处的集中部分。

2.2、设后浇带（1）现行国家的有关规范，很多都滞后于建筑实际科技成果的发展。

比如混凝土外加剂，很多已经大大提高了混凝土的各种性能，但规范还基本上停留在无外加剂或简单外加剂时代。

限于时限性，许多规范已经较多地滞后于现代科技乃至现代观念。

后浇带、伸缩缝、变形缝、沉降缝国家规范规定按荷载突变或超过60米考虑。

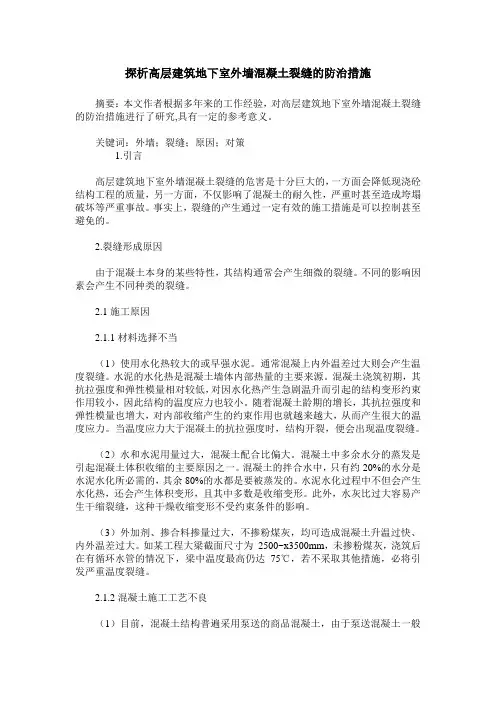

探析高层建筑地下室外墙混凝土裂缝的防治措施摘要：本文作者根据多年来的工作经验，对高层建筑地下室外墙混凝土裂缝的防治措施进行了研究,具有一定的参考意义。

关键词：外墙；裂缝；原因；对策1.引言高层建筑地下室外墙混凝土裂缝的危害是十分巨大的，一方面会降低现浇砼结构工程的质量，另一方面，不仅影响了混凝土的耐久性，严重时甚至造成垮塌破坏等严重事故。

事实上，裂缝的产生通过一定有效的施工措施是可以控制甚至避免的。

2.裂缝形成原因由于混凝土本身的某些特性，其结构通常会产生细微的裂缝。

不同的影响因素会产生不同种类的裂缝。

2.1施工原因2.1.1材料选择不当（1）使用水化热较大的或早强水泥。

通常混凝上内外温差过大则会产生温度裂缝。

水泥的水化热是混凝土墙体内部热量的主要来源。

混凝土浇筑初期，其抗拉强度和弹性模量相对较低，对因水化热产生急剧温升而引起的结构变形约束作用较小，因此结构的温度应力也较小。

随着混凝土龄期的增长，其抗拉强度和弹性模量也增大，对内部收缩产生的约束作用也就越来越大，从而产生很大的温度应力。

当温度应力大于混凝土的抗拉强度时，结构开裂，便会出现温度裂缝。

（2）水和水泥用量过大，混凝土配合比偏大。

混凝土中多余水分的蒸发是引起混凝土体积收缩的主要原因之一。

混凝土的拌合水中，只有约20%的水分是水泥水化所必需的，其余80%的水都是要被蒸发的。

水泥水化过程中不但会产生水化热，还会产生体积变形，且其中多数是收缩变形。

此外，水灰比过大容易产生干缩裂缝，这种干燥收缩变形不受约束条件的影响。

（3）外加剂、掺合料掺量过大，不掺粉煤灰，均可造成混凝土升温过快、内外温差过大。

如某工程大梁截面尺寸为2500~x3500mm，未掺粉煤灰，浇筑后在有循环水管的情况下，梁中温度最高仍达75℃，若不采取其他措施，必将引发严重温度裂缝。

2.1.2混凝土施工工艺不良（1）目前，混凝土结构普遍采用泵送的商品混凝土，由于泵送混凝土一般要求和易性较强，易于输送，所以往往坍落度偏大，产生裂缝可能性加大。

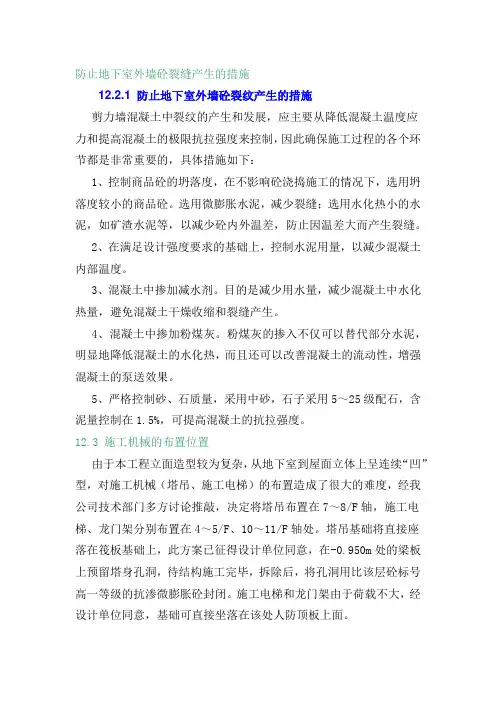

防止地下室外墙砼裂缝产生的措施12.2.1 防止地下室外墙砼裂纹产生的措施剪力墙混凝土中裂纹的产生和发展，应主要从降低混凝土温度应力和提高混凝土的极限抗拉强度来控制，因此确保施工过程的各个环节都是非常重要的，具体措施如下：1、控制商品砼的坍落度，在不影响砼浇捣施工的情况下，选用坍落度较小的商品砼。

选用微膨胀水泥，减少裂缝；选用水化热小的水泥，如矿渣水泥等，以减少砼内外温差，防止因温差大而产生裂缝。

2、在满足设计强度要求的基础上，控制水泥用量，以减少混凝土内部温度。

3、混凝土中掺加减水剂。

目的是减少用水量，减少混凝土中水化热量，避免混凝土干燥收缩和裂缝产生。

4、混凝土中掺加粉煤灰。

粉煤灰的掺入不仅可以替代部分水泥，明显地降低混凝土的水化热，而且还可以改善混凝土的流动性，增强混凝土的泵送效果。

5、严格控制砂、石质量，采用中砂，石子采用5～25级配石，含泥量控制在1.5%，可提高混凝土的抗拉强度。

12.3 施工机械的布置位置由于本工程立面造型较为复杂，从地下室到屋面立体上呈连续“凹”型，对施工机械（塔吊、施工电梯）的布置造成了很大的难度，经我公司技术部门多方讨论推敲，决定将塔吊布置在7～8/F轴，施工电梯、龙门架分别布置在4～5/F、10～11/F轴处。

塔吊基础将直接座落在筏板基础上，此方案已征得设计单位同意，在-0.950m处的梁板上预留塔身孔洞，待结构施工完毕，拆除后，将孔洞用比该层砼标号高一等级的抗渗微膨胀砼封闭。

施工电梯和龙门架由于荷载不大，经设计单位同意，基础可直接坐落在该处人防顶板上面。

12.4后浇带处理技术组织措施本工程后浇带较多，伸缩后浇带有两条，沉降后浇带有四条，其中伸缩后浇带在砼浇筑7天后进行浇筑（见图纸会审），梁钢筋不断开，其他钢筋均断开。

沉降后浇带所有钢筋均断开，在主体封顶且砌体完毕后进行浇筑，因此，后浇带处理和对钢筋的保护为重点控制部位。

1、钢筋预留一个搭接长度，上刷107胶与素水泥浆的混合物，且采用塑料薄膜等防水材料包裹严密；2、后浇带位置采用砖砌挡水墙，上面覆盖防雨材料，防止雨水进入浸泡钢筋。

地下室砼外墙开裂的原因及预防措施地下室是一栋建筑中最重要的部分，因为它保护房屋免受水和潮湿的影响，而且还能提供更多的储物空间和实用功能。

但是，地下室建筑也存在着某些问题，其中之一就是常出现砼外墙开裂的问题。

地下室砼外墙开裂的原因（一）地基不牢固地基是房屋的基础，如果地基不坚固，那么建筑物就会出现结构问题。

地下室的地基尤其重要，因为地下室需要负责承受地面压力和地基的承重。

如果地基不够坚固或者地下室承重不均匀，砼外墙就很容易开裂。

（二）施工不规范地下室的施工需要特别的注意，因为地下室通常需要与土壤进行接触，而土壤的性质和含水量等因素都会对地下室的建筑产生影响。

如果施工不规范，不能充分考虑到这些因素，就会导致地下室砼外墙开裂。

（三）环境因素环境因素也会影响地下室的砼外墙。

例如在冬天，气温下降很快，导致砼收缩过度。

在夏天，高温和高湿会导致砼膨胀。

这些变化可能引起砼外墙开裂，加速结构的损坏。

预防地下室砼外墙开裂的措施（一）加固地基加固地基是预防地下室砼外墙开裂的关键措施之一。

在进行地基工程时，需要特别注意地基的稳定性、均匀性和承载能力等。

还需要针对地区的气候和地表情况，制定相应的施工规范和安全措施，确保地基能够承受地下室的承重，并抵御各种自然灾害的影响。

（二）使用高质量的材料建造地下室建筑需要使用高质量的建筑材料，包括砼、钢筋、防水材料等。

特别是砼材料，其强度和质量对于地下室建筑至关重要。

选用符合国家标准的砼进行施工，并定期对砼进行检测和维护，以确保砼外墙的完整性和稳定性。

（三）加强维护和保养地下室的砼外墙需要定期检查和维护，及时发现和处理砼外墙裂缝。

建议每年至少对砼外墙进行一次检查，并对裂缝进行填充和加固。

如果发现严重的裂缝或其他结构问题，应及时寻求专业人员的意见和帮助。

（四）合理设计和施工方案合理的设计和施工方案是预防地下室砼外墙开裂的重要措施之一。

在设计和施工过程中，需要根据地区的气候、地质环境和土壤情况，制定相应的方案。

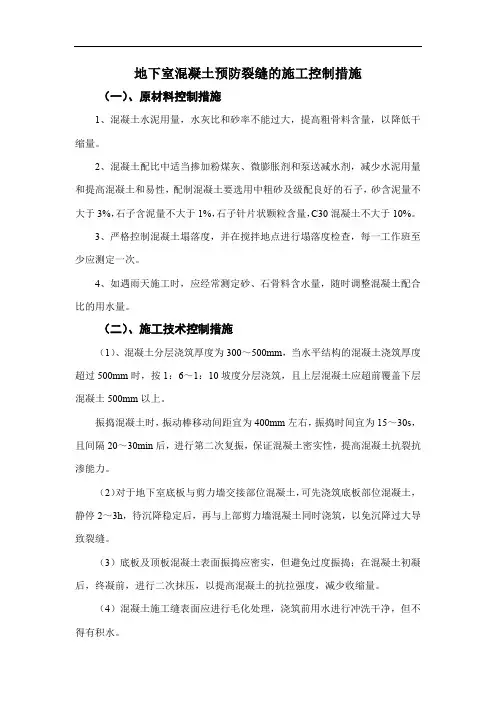

地下室混凝土预防裂缝的施工控制措施（一）、原材料控制措施1、混凝土水泥用量，水灰比和砂率不能过大，提高粗骨料含量，以降低干缩量。

2、混凝土配比中适当掺加粉煤灰、微膨胀剂和泵送减水剂，减少水泥用量和提高混凝土和易性，配制混凝土要选用中粗砂及级配良好的石子，砂含泥量不大于3%，石子含泥量不大于1%，石子针片状颗粒含量，C30混凝土不大于10%。

3、严格控制混凝土塌落度，并在搅拌地点进行塌落度检查，每一工作班至少应测定一次。

4、如遇雨天施工时，应经常测定砂、石骨料含水量，随时调整混凝土配合比的用水量。

（二）、施工技术控制措施（1）、混凝土分层浇筑厚度为300～500mm，当水平结构的混凝土浇筑厚度超过500mm时，按1：6～1：10坡度分层浇筑，且上层混凝土应超前覆盖下层混凝土500mm以上。

振捣混凝土时，振动棒移动间距宜为400mm左右，振捣时间宜为15～30s，且间隔20～30min后，进行第二次复振，保证混凝土密实性，提高混凝土抗裂抗渗能力。

（2）对于地下室底板与剪力墙交接部位混凝土，可先浇筑底板部位混凝土，静停2～3h，待沉降稳定后，再与上部剪力墙混凝土同时浇筑，以免沉降过大导致裂缝。

（3）底板及顶板混凝土表面振捣应密实，但避免过度振捣；在混凝土初凝后，终凝前，进行二次抹压，以提高混凝土的抗拉强度，减少收缩量。

（4）混凝土施工缝表面应进行毛化处理，浇筑前用水进行冲洗干净，但不得有积水。

（5）后浇带混凝土浇筑前，认真整理钢筋并对钢筋进行处理，对混凝土界面凿毛清理，间隔60d并征得设计人员同意后，采用微膨胀混凝土施工。

（6）混凝土浇筑后应遵循“散热顺利，适当保温”的养护原则，24h后适当松开模板，让混凝土散热，及时采取养护措施，控制混凝土与大气温度差。

（7）剪力墙拆模后，抓紧施工外墙防水并及时回填土，以减少墙体在空气中的暴露时间。

地下室混凝土防裂及裂缝处理措施1.混凝土配合比设计：在地下室混凝土结构设计中，要根据地下室的使用要求以及环境条件，合理设计混凝土的配合比，选择适当的水胶比、使用合适的水泥标号、添加适量的减水剂和粉煤灰等措施，提高混凝土的抗裂性能。

同时，可采用复合材料等增加混凝土的拉伸强度。

2.增加混凝土的抗裂措施：可以在混凝土浇筑前，采用喷雾胶涂或喷雾湿短刷涂等方法，在混凝土表面形成一层防水保护层，增加混凝土的密实性和抗渗性，减少水分的渗透和外界环境对混凝土的侵蚀。

3.控制混凝土的收缩和开裂：混凝土在干燥过程中会产生收缩，如果没有采取相应的控制措施，就会发生开裂。

因此，可以采用加纤维和减少水胶比的方法，控制混凝土的收缩，并采用隔板、铰缝或预应力技术等方式，对混凝土结构进行分块施工和预应力控制。

4.裂缝处理措施：一旦地下室混凝土出现裂缝，需要及时采取措施进行处理，防止裂缝的扩大和渗水。

可采用填充材料填充裂缝，如聚氨酯密封胶等，对裂缝进行封堵；如果裂缝较宽或较严重，可以采用灌浆技术进行修补，如水泥砂浆灌浆、聚氨酯灌浆等。

5.加强地下室防水层：地下室混凝土结构的防水层是防止地下水渗透和地下室结构受潮的重要保护措施。

可以采用涂料、卷材、喷涂等方式进行防水处理，防止地下水从结构裂缝渗透进来。

6.地下室环境调控：地下室环境潮湿、温度变化大，会对混凝土结构造成一定程度的影响。

因此，要合理调节地下室的环境湿度和温度，避免大范围、频繁的湿热和干燥，以减少混凝土的收缩和开裂。

总之，地下室混凝土防裂及裂缝处理措施的核心是从混凝土配合比设计、增加混凝土的抗裂措施、控制混凝土的收缩和开裂、裂缝处理、加强地下室防水层以及地下室环境调控等多个方面综合考虑，从而确保地下室混凝土结构的安全可靠。

同时，在工程施工中，要加强施工管理，确保混凝土的质量和施工工艺的符合，以提高地下室混凝土结构的抗裂性能和使用寿命。

地下室砼外墙开裂的原因及预防措施一、原因分析：1、地下室墙体薄弱：地下室墙体厚度不够或设计不合理，承受不住地下水的压力，导致墙体开裂。

2、材料影响：使用的混凝土质量不达标，如水泥标号低、砂石质量差等，导致混凝土的抗渗性能和抗裂性能不足。

3、施工不当：施工时没有按照设计要求进行，例如施工缝处理不当、振捣不密实等，导致墙体出现裂缝。

4、环境因素：地下室周围的环境变化，如地下水位上升、地面沉降等，也会导致墙体开裂。

二、预防措施：1、优化设计：在设计地下室墙体时，应考虑地下水的压力和地质条件等因素，合理设计墙体的厚度和强度。

2、提高材料质量：选择优质的水泥、砂石等材料，保证混凝土的质量和抗渗性能。

3、规范施工：严格按照设计要求和施工规范进行施工，确保施工缝处理得当、振捣密实。

4、加强养护：在混凝土浇筑完成后，及时进行养护，防止墙体出现裂缝。

5、控制环境因素：在施工前应了解地下水位和地质情况，采取相应的措施控制地下水位上升和地面沉降等环境因素。

地下室砼外墙开裂的原因有很多，但只要在设计、材料、施工等方面采取相应的预防措施，就可以有效地减少墙体开裂的可能性。

在施工过程中应加强监测和养护，及时发现和处理问题，确保地下室的安全使用。

地下室外墙裂缝原因分析及处理措施一、引言随着地下空间的广泛利用，地下室外墙的裂缝问题成为了建筑工程中一个重要的问题。

裂缝不仅影响建筑物的美观，更严重的是，它们可能导致漏水、结构安全等问题。

因此，对地下室外墙裂缝的原因进行分析，并采取适当的处理措施是十分重要的。

二、地下室外墙裂缝的原因分析1、温度变化：由于地下室外墙长期处于阴暗潮湿的环境中，其内部温度和外部温度差异较大，导致墙体的热胀冷缩效应。

当温度变化过大时，墙体材料可能产生裂缝。

2、土壤压力：在地下，土壤压力是一个不可忽视的因素。

土壤压力可能会使地下室外墙产生裂缝。

特别是在雨水丰富或地下水位较高的地区，土壤压力可能增加裂缝的风险。

地下室外墙开裂防治措施
一、地下室外墙开裂原因
（1）混凝土养护不到位。

（2）外墙后浇带的间距过大，导致外墙墙身过长。

（3）地下室结构抵抗温度应力、收缩变形的设计构造措施不到位。

（4）外墙混凝土强度未达到设计要求就进行回填，且土方回填时集中倾倒，导致外墙侧压力过大。

（5）入场混凝土的质量性能不稳定。

二、开裂防治措施
1、设计防治措施
（1）设计地下室时，应考虑地下室外墙覆土前施工暴露期间的温度应力对结构的影响。

（2）框架梁、荷载较大的次梁直接支承在地下室侧墙上的部位，应设置壁柱或暗柱。

（3）在混凝土结构某些受到约束的部位、形状和刚度突变的部位、容易引起收缩变形的部位，应配置Ф4～Ф6、间距为100～200mm的构造钢筋或采取相应的防裂构造措施。

（4）外墙开洞过大时，应采取补强措施。

方形洞口，洞边尺寸均不大于800时应补强纵筋，洞口边长大于800时应补强暗梁配筋并设边缘构件；圆形洞口，直径D≤300时应补强纵筋，300<D≤800时应补强纵筋并设环形筋，D>800时应补强暗梁配筋、设环形筋和边缘构件。

2、施工管理防治措施
（1）外墙应带模养护，养护时间不得少于3天。

拆模后养护的时间应符合规范要求。

（2）除后浇带外，不应在墙内留竖向施工缝。

（3）外墙应达到设计强度后才能进行土方回填，回填应按规范要求进行分层夯实；如回填区域无施工条件时宜采用素混凝土回填。

3、材料防治措施
地下室外墙混凝土中应掺加防水外加剂和抗裂纤维。

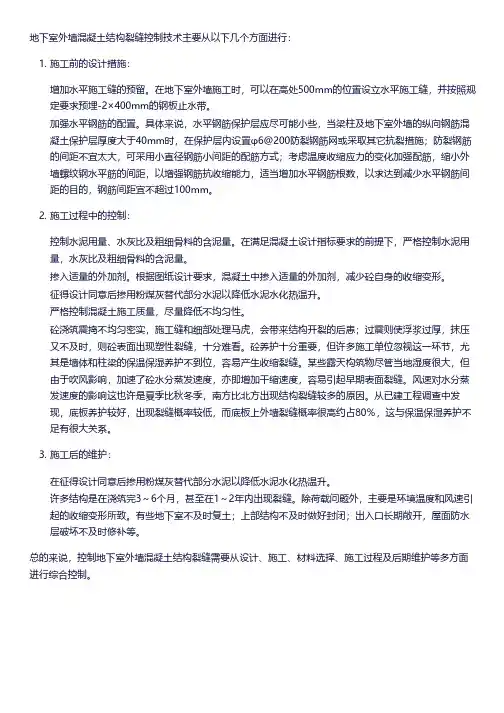

地下室外墙混凝土结构裂缝控制技术主要从以下几个方面进行：1. 施工前的设计措施：增加水平施工缝的预留。

在地下室外墙施工时，可以在高处500mm的位置设立水平施工缝，并按照规定要求预埋-2×400mm的钢板止水带。

加强水平钢筋的配置。

具体来说，水平钢筋保护层应尽可能小些，当梁柱及地下室外墙的纵向钢筋混凝土保护层厚度大于40mm时，在保护层内设置φ6@200防裂钢筋网或采取其它抗裂措施；防裂钢筋的间距不宜太大，可采用小直径钢筋小间距的配筋方式；考虑温度收缩应力的变化加强配筋，缩小外墙螺纹钢水平筋的间距，以增强钢筋抗收缩能力，适当增加水平钢筋根数，以求达到减少水平钢筋间距的目的，钢筋间距宜不超过100mm。

2. 施工过程中的控制：控制水泥用量、水灰比及粗细骨料的含泥量。

在满足混凝土设计指标要求的前提下，严格控制水泥用量，水灰比及粗细骨料的含泥量。

掺入适量的外加剂。

根据图纸设计要求，混凝土中掺入适量的外加剂，减少砼自身的收缩变形。

征得设计同意后掺用粉煤灰替代部分水泥以降低水泥水化热温升。

严格控制混凝土施工质量，尽量降低不均匀性。

砼浇筑震捣不均匀密实，施工缝和细部处理马虎，会带来结构开裂的后患；过震则使浮浆过厚，抹压又不及时，则砼表面出现塑性裂缝，十分难看。

砼养护十分重要，但许多施工单位忽视这一环节，尤其是墙体和柱梁的保温保湿养护不到位，容易产生收缩裂缝。

某些露天构筑物尽管当地湿度很大，但由于吹风影响，加速了砼水分蒸发速度，亦即增加干缩速度，容易引起早期表面裂缝。

风速对水分蒸发速度的影响这也许是夏季比秋冬季，南方比北方出现结构裂缝较多的原因。

从已建工程调查中发现，底板养护较好，出现裂缝概率较低，而底板上外墙裂缝概率很高约占80％，这与保温保湿养护不足有很大关系。

3. 施工后的维护：在征得设计同意后掺用粉煤灰替代部分水泥以降低水泥水化热温升。

许多结构是在浇筑完3～6个月，甚至在1～2年内出现裂缝。

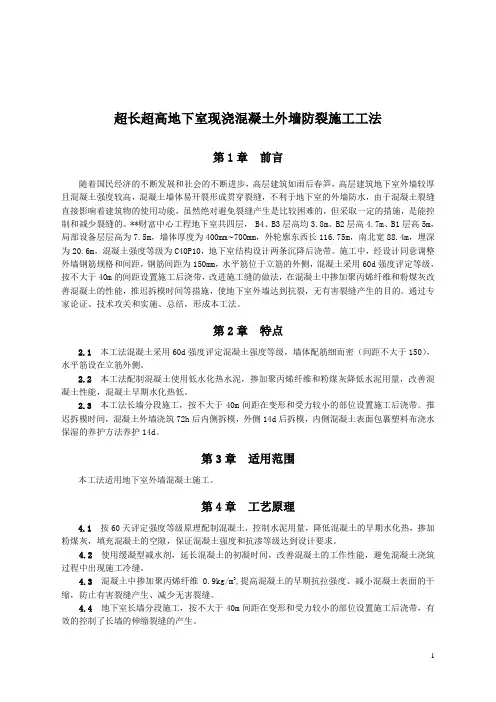

超长超高地下室现浇混凝土外墙防裂施工工法第1章前言随着国民经济的不断发展和社会的不断进步，高层建筑如雨后春笋，高层建筑地下室外墙较厚且混凝土强度较高，混凝土墙体易开裂形成贯穿裂缝，不利于地下室的外墙防水，由于混凝土裂缝直接影响着建筑物的使用功能，虽然绝对避免裂缝产生是比较困难的，但采取一定的措施，是能控制和减少裂缝的。

**财富中心工程地下室共四层， B4、B3层高均3.8m、B2层高4.7m、B1层高5m，局部设备层层高为7.5m，墙体厚度为400mm~700mm，外轮廓东西长116.75m，南北宽88.4m，埋深为20.6m，混凝土强度等级为C40P10，地下室结构设计两条沉降后浇带。

施工中，经设计同意调整外墙钢筋规格和间距，钢筋间距为150mm，水平筋位于立筋的外侧，混凝土采用60d强度评定等级，按不大于40m的间距设置施工后浇带，改进施工缝的做法，在混凝土中掺加聚丙烯纤维和粉煤灰改善混凝土的性能，推迟拆模时间等措施，使地下室外墙达到抗裂，无有害裂缝产生的目的。

通过专家论证、技术攻关和实施、总结，形成本工法。

第2章特点2.1本工法混凝土采用60d强度评定混凝土强度等级，墙体配筋细而密（间距不大于150），水平筋设在立筋外侧。

2.2本工法配制混凝土使用低水化热水泥，掺加聚丙烯纤维和粉煤灰降低水泥用量，改善混凝土性能，混凝土早期水化热低。

2.3本工法长墙分段施工，按不大于40m间距在变形和受力较小的部位设置施工后浇带。

推迟拆模时间，混凝土外墙浇筑72h后内侧拆模，外侧14d后拆模，内侧混凝土表面包裹塑料布浇水保湿的养护方法养护14d。

第3章适用范围本工法适用地下室外墙混凝土施工。

第4章工艺原理4.1按60天评定强度等级原理配制混凝土，控制水泥用量，降低混凝土的早期水化热，掺加粉煤灰，填充混凝土的空隙，保证混凝土强度和抗渗等级达到设计要求。

4.2使用缓凝型减水剂，延长混凝土的初凝时间，改善混凝土的工作性能，避免混凝土浇筑过程中出现施工冷缝。

地下室外墙混凝土裂缝形成的原因及防治地下室外墙混凝土裂缝是建筑物建造后常见的问题之一，若不及时修补和控制，会给建筑物带来严重的损害。

本篇文档将对地下室外墙混凝土裂缝的形成原因及防治措施进行具体分析。

一、地下室外墙混凝土裂缝的形成原因1. 自重荷载自重荷载是最常见的产生混凝土裂缝的原因之一。

这种情况通常发生在建筑物施工完毕后或使用一定年限，因为混凝土在固化后，会出现收缩现象。

如果在施工中没有充分考虑到混凝土的收缩率，就会对混凝土构成一定的压力，导致混凝土裂缝。

2. 风荷载另一种类似自重荷载的情况是风荷载，特别是在建筑高度较高或者暴风雨等自然灾害发生时，风荷载容易使混凝土产生振动，而振动过度会导致混凝土表面出现裂缝。

3. 热膨胀和冷缩混凝土在受到温度变化的时候会产生膨胀和缩小，特别是在极端气候条件或者季节变化过程中，如在夏天白天温度高，夜晚温度低的条件下，混凝土会因为热胀冷缩而导致表面产生裂缝。

4. 混凝土质量问题混凝土的材质和配比不同会导致混凝土的抗裂性能存在较大的差异。

如果混凝土配比不当或者添加的材料存在问题，就会导致混凝土产生裂缝。

5. 地基问题最后一个可能导致混凝土裂缝的问题是地基问题。

如果地基不稳定或不平整，就会给混凝土施加较大的压力和挤压力，导致混凝土表面产生裂缝。

二、地下室外墙混凝土裂缝的防治措施1. 材料的选择混凝土的材料和配比非常重要，如果材料不合适或者配比错误，会导致混凝土表面出现裂缝。

建筑物的使用年限和年复一年的自然气候条件将对混凝土的品质和稳定性造成影响，因此材料的选择应该非常谨慎。

2. 按照标准施工在施工时，按照国家和地方标准进行操作，使混凝土具有一定的韧性；同时，在施工过程中钢筋的弯曲也可以起到一定缓冲隔振作用，有效防治混凝土裂缝的产生。

3. 对地基加强对地基进行加强工作，添加稳定性适当的土质，有助于减轻建筑物自身的压力，保证了混凝土表面的完整和稳定。

4. 维护保养对于已经出现裂缝的地下室外墙混凝土，及时进行维护保养也是非常重要的。

地下室施工中裂缝的预防及处地下室施工中，混凝土裂缝是普遍存在的问题，本文对地下室混凝土施工中常见的一些裂缝问题进行分析，并提出预防处理措施。

一、地下室常见施工裂缝1、地下室底板裂缝高层建筑地下室的底板一般较厚，属属大体积混凝土施工。

发生裂缝的主要原因是水化热高，与环境气温温差大，或养护不当，裂缝严重的可导致底板渗漏。

若混凝土温度较高时，突然浇冷水养护，也会产生无规则的多条微裂缝。

2、地下室外挡土墙裂缝由于墙体混凝土强度等级普遍较高，采用C40、C45，甚至C50、C60，这样水泥用量多达500～550公斤/立方米，势必造成混凝土收缩量大，不易养护，地下室外挡土墙又很长，因此往往形成多条较有规律的竖向裂缝，肉眼可明显地看到收缩裂缝形状。

3、地下室阴角裂缝在地下室施工完后，通常在外墙截面刚度变化处，平面形状转折处的阴角存在结构竖向裂缝，由顶部向下开裂，上宽下窄，这是由于收缩应力和沉降、温度应力等共同作用，在角部形成集中应力超过混凝土抗拉强度所造成的。

二、施工裂缝的预防1、对于大体积混凝土底板施工，可采取下列措施：选用低水化热的矿渣水泥掺加高效减水剂，以减少用水量；掺加粉煤灰，以减少水泥用量；掺加UEA微膨胀剂，以补偿收缩；分层分段浇筑混凝土，并加强养护，严格控制混凝土内外温差（中心与表面、表面与外界），使温差25℃。

采取这些相应的措施后，完全可以控制裂缝的发生。

2、对地下室外挡土墙裂缝的预防，可采取的措施主要是调整混凝土配合比，通过加外加剂（减水剂、高效泵送剂、UEA微膨胀剂、粉煤灰等），力求减水、减少水泥用量来防止裂缝，注意加强养护，及时覆盖、淋水，或喷洒养护剂，墙体模板尽可能晚拆一些。

3、为了防止阴角部位混凝土产生裂缝，除从设计方面尽量少用凹凸的平面形式，并且在阴角处采用附加钢筋等构造措施外，在施工方面还必须保证阴角部位的混凝土施工质量，及时覆盖、淋水，或喷洒养护剂进行养护，控制拆模时间，不宜过早。

地下室混凝土抗渗防裂的技术措施地下室是建筑结构中功能较为多样且需要特殊设计和建造的部分之一。

然而，由于地下水位高、土壤湿度大以及水压的存在，地下室混凝土很容易受到渗漏和裂缝的影响，从而影响其使用寿命和结构稳定性。

为了提高地下室混凝土的抗渗性能和防裂能力，以下是一些常用的技术措施。

1. 合理的混凝土配合比地下室混凝土的配合比应根据设计要求和环境条件进行合理选择，包括水灰比、胶凝材料的种类和用量等。

合理的配合比能够提高混凝土的密实性和耐久性，从而提高抗渗性能和防裂能力。

2. 使用优质的胶凝材料选择高品质的胶凝材料，例如高强度水泥、抗渗混凝土外加剂等，能够提高地下室混凝土的抗渗性能和防裂能力。

在施工过程中，应注意控制胶凝材料的用量和质量，确保混凝土的性能符合设计要求。

3. 加强混凝土的抗渗处理通过使用防渗剂、水泥浆等材料对地下室混凝土进行加固处理，能够有效提高混凝土的抗渗性能。

防渗剂能够填充混凝土毛细孔隙，降低水分渗透的可能性；水泥浆能够填充混凝土裂缝，提高其密实性和防裂能力。

4. 加强地下室混凝土的防水层设计地下室混凝土的防水层设计是防止渗漏和裂缝的关键。

在设计中应考虑地下室的地下水位、土壤含水量等因素，并选择适当的防水材料和施工方法，确保防水层的质量和可靠性。

5. 增加混凝土的抗裂能力为了增加地下室混凝土的抗裂能力，可以在混凝土中添加适量的纤维材料，如聚丙烯纤维、玻璃纤维等。

这些纤维材料能够有效地改善混凝土的抗拉强度和韧性，减少裂缝的发生和扩展。

6. 做好施工质量控制在地下室混凝土的施工过程中，应严格按照设计要求和相关规范进行操作，并加强质量控制。

包括混凝土的浇筑、振捣、养护等环节，确保混凝土的质量和性能达到设计要求。

总之，地下室混凝土的抗渗防裂是保证地下室结构稳定和使用寿命的重要因素。

通过合理的配合比、优质的胶凝材料、加强的抗渗处理、防水层设计、增强抗裂能力以及严格的施工质量控制，可以有效提高地下室混凝土的抗渗性能和防裂能力，保证其长期稳定和安全使用。

探讨高层建筑地下室外墙砼裂缝控制措施高层建筑地下室外墙裂缝在工程实践中是一个较为普遍的现象，裂缝的发展会导致地下水的渗漏，对建筑物的使用及安全造成极大的影响，本人结合工程实践，浅谈高层建筑地下室外墙砼裂缝原因分析与控制。

标签：高层建筑；地下室；裂缝控制1地下室外墙砼裂缝原因的分析地下室外墙砼裂缝的出现与很多因素有关，一般归结为设计方面因素、商品砼原材料及配合比因素、施工因素以及环境气候影响因素。

1.1 设计方面因素1.1.1地下室外墙水平分布筋设置不合理一般地下室外墙设计的水平分布钢筋布置在竖向钢筋的内侧，竖向钢筋砼保护层一般为50mm，这样水平钢筋的保护层就会达到50mm+竖向钢筋直径的厚度，而水平钢筋对抗裂缝起主要作用，这样砼保护层厚度越大，越容易开裂。

1.1.2后浇带未按规定设置一般地下室外墙较长，应在适当部位设置后浇带，且根据GB50010-2002《砼结构设计规范》第9.1.1条中伸缩缝距离不超过30米。

而设计图纸中往往有时会超过此规定。

且高层建筑主楼和群楼之间应设置沉降后浇带。

1.1.3地下室外墙局部水平构造钢筋配筋不足根据GB50119-2003《砼外加剂应用技术规范》第8.4.2条墙体易于出现竖向裂缝，其水平构造筋的配置应大于0.4%，水平筋的间距宜小于150mm，墙体中部或顶部300-400mm范围内水平钢筋间距宜为50-100mm。

1.1.4地下室外墙砼强度等级偏高一般高层建筑地下室柱的砼强度等级较高，而楼面和板墙的砼的强度相对低一点，有时施工方为了方便施工提出统一楼面、板墙和柱的强度等级，这样板墙的砼强度等级会提高，從而加大了砼的收缩变形，导致外墙砼裂缝的出现，所以设计人员应严格把关，控制好外墙的砼强度等级。

1.1.5一般地下室工程均使用商品砼，设计人员由于对泵送砼性能认识不足，砼的干收缩率、徐变较大。

设计人员只考虑结构强度要求，对砼墙体一般不做抗裂计算，只套用现行规范进行设计，不考虑泵送砼施工具体情况的变化。

地下室外墙混凝土裂缝产生原因及预防措施发布时间：2022-11-27T06:40:37.155Z 来源：《工程管理前沿》2022年7月14期作者：陈雄[导读] 地下室是作为一个解决城市土地问题的产物应运而生。

陈雄中建二局第二建筑工程有限公司广东省深圳市 518000摘要：地下室是作为一个解决城市土地问题的产物应运而生。

在很多实际工程中，作为地下空间的维护结构—地下室外墙，除了要承受结构荷载外，还要起到防止地下水渗漏的功能。

但由于材料因素、施工因素以及混凝土结构自身的某些特定的性能的影响，相对于地下室底板，外墙出现裂缝的几率较高，并常伴有钢筋锈蚀等情况，严重影响结构的承载力、耐久性及安全使用性。

所以对于地下室外墙裂缝的控制是在设计和施工的过程中必须要考虑的。

关键词：地下室；外墙混凝土；裂缝原因；预防措施引言地下室外墙裂缝的控制是一项综合性质的工程，需要考虑的因素很多。

需要设计、施工等部门和单位的通力合作与积极配合，严格执行有关规范，在设计、原料、施工等各个环节严格的把控，做到合理选材，精心施工，并针对开裂原因对整体进行设计优化。

笔者相信只要灵活地将理论与实践相结合，在设计阶段和施工阶段采取有效的控制措施，提升施工技术水平，就能有效防止地下室外墙开裂，确保建筑物使用安全，充分地发挥其功能。

一、混凝土墙体裂缝具体特点地下室混凝土墙体具有具体的特点。

在实际运用混凝土筑城墙体的情况下，由于温度、压力或者收缩，将会导致墙体变形。

因此，出现混凝土裂缝。

一开始，地下室墙体裂缝的程度常常会在0~28d。

这种裂缝的深度一般，常常是不规则的，缝隙间不连续。

但是，这种缝隙常常不会很宽或者很长。

但是，也有的地下室墙体裂缝在浇筑后28~180d产生。

因此，如果不及时处理墙体裂缝，没有养护好混凝土钢筋，就会导致在裂缝28~180d后产生。

如果裂缝扩大，将会出现安全和耐久性的隐患。

因此，要分析地下室混凝土墙体裂缝的产生的原因，提出防止和解决的策略。

高层建筑地下室外墙混凝土裂缝防治摘要：随着我国城市化发展步伐的加快，高层建筑不断出现，对混凝土施工的要求也逐渐提高。

在高层建筑地下室中，外墙出现裂缝会导致地下室渗漏问题，同时也危及整个建筑的稳定性，因此必须采取相应的治理措施。

本文以下结合实际案例，对高层建筑地下室外墙混凝土裂缝防治技术展开研究，提出裂缝治理的相关措施。

关键词：高层建筑；裂缝防治；地下室外墙；技术措施地下室外墙出现裂缝的危害是很明显的，尤其是高层建筑背景下，建筑自身承重力负担很大，外墙裂缝出现会导致地下水进一步侵蚀，破坏墙体的整体性、防水性和耐久性。

外墙裂缝的出现，地下水进入墙体会造成钢筋腐蚀生锈，不仅维修消耗的成本过高，也会造成建筑的使用寿命缩减，因此积极展开地下室外墙混凝土裂缝防治是十分必要的。

1、高层建筑地下室外墙混凝土裂缝原因分析地下室外墙裂缝在施工阶段开始出现，并在浇筑完成3-30天内出现不同程度的开裂情况，裂缝大多为竖向裂缝，经过分析发现，与地下室的设计构造、外墙周长、钢筋配置、平面形状以及保养维护等都存在关系。

以下针对原因进行分析。

1.1 干燥收缩由于地下室环境较为封闭，干燥程度很不均匀，所以在地下室混凝土收缩开裂主要发生在外墙墙体一般高度的位置，并向下扩展，究其原因，主要是重力导致的水分下沉，所以顶部几乎不会出现裂缝。

但相对应地，地下室钢筋混凝土外墙开裂是由于干燥过程中，硬化从外相里，水分逐渐蒸发导致。

在外部水分失去的速度较快的情况下，收缩变形压力大于混凝土抗拉力度，混凝土浇筑外墙就会从外部向内部产生干燥收缩；在重力下形成的水分下沉，会在内部形成底部浇筑体的保湿，因此外墙的底部也不会出现裂纹。

干燥收缩的现象一般出现在拆模2-3天，这一阶段往往要进行浇水护理，但由于条件有限，在温度、湿度方面的保持效果不好，地下室干燥收缩导致的裂缝在15天左右会出现高峰，每隔2-3米就会出现。

同时，由于地下室外墙的厚度较小（混凝土体积与表面积相比），导致干燥的速度更快、时间消耗更短。

一、优化混凝土配合比设计1、减少水泥用量，使用强度等级相对较低的混凝土。

混凝土的干缩变形随单位水泥用量的增加而增大。

混凝土的龄期在3个月和6个月时，其强度分别提高1.25—1.5倍左右，混凝土的抗渗性能随着龄期的增长也有显著提高。

因而应该提出：严格控制水泥用量,尽可能发挥混凝土的后期强度。

必须纠正常见的一种观点,既水泥用量越多，强度等级越高，安全度越大，可以补偿一切施工过程中的缺陷。

2、降低混凝土浆量体积，增加粗集料用量。

混凝土收缩主要是浆体的收缩,浆量体积越大，则收缩也越大。

而作为混凝土主要材料的骨料来讲。

其随温度和湿度的体积变形是相当小的，相对于水泥石的体积变形来讲,完全可忽略不计。

由于骨料的存在，使混凝土比单纯的水泥浆具有更高的体积稳定性和更好的耐久性。

骨料用量越大,则混凝土的收缩越小。

为保证混凝土有较好的可泵性，这就给骨料的颗粒级配提出了较高的要求。

一般泵送混凝土所用骨料级配优劣的指标用空隙率来表示,空隙率越小，其颗粒级配越好，混凝土的可泵性也越佳。

为保证混凝土的可泵性,骨料的空隙率应控制在35—40%之间。

3、采用减水剂，降低混凝土的单位用水量。

减少单位用水量是至关重要的。

在保证施工和混凝土和易性的条件下，单位用水量越小越好。

为了减少用水量和保证混凝土的和易性,就必须使用减水剂。

在混凝土中掺人适量的减水剂，不仅可以减少单位用水量1 2o%,还可减少水泥用量8~15%,从而起刊提高混凝土强度和耐久性的作用。

真正使混凝土的收缩值降到最低。

另外。

为了减少混凝土单位用水量。

还应选用需水量较低的水,泥。

试验表明,普通硅酸盐水泥需水量较少，其次是矿渣水泥和火山灰水泥。

为了减少单位用水量和搅拌以外的水进入混凝土，施工时还应尽量避免雨天，从而保证混凝土的施工质量。

4、为减少水泥用量，适当掺人磨细粉煤灰。

磨细粉煤灰作为混凝土的掺合料已广泛应用于混凝土的生产。

由于粉煤灰颗粒较细，能够参与二次反应的界面也相应增加，在混凝土中能分散得更加均匀。
