1文档来源为:从网络收集整理.word版本可编辑. Workbench使用技巧集锦
Ansys Workbench12.0 应力线性化过程图文详解
1. 首先，要进行应力线性化，必须定义适当的路径，classic中通过命令【path】进行，这里方法是在model标签上右键插入Construction Geometry，如下图：
2. 选择后，Outline中出现Construction Geometry选项，在选项上右键插入path，如下图
3. 插入路径后，显示如下图所示路径的Detail选项卡，黄色区域是对路径的定义区域，目前版本只能定义两点的路径，可已通过选择点、线、面或者坐标的方式定义起、止点【默认的，face模式，则取点为面中心， edge模式，取点为其中点，vertex模式，取点为模型上存在的点，坐标模式，取点为鼠标点击的模型表面任一点，选中的点都可以Detail项中的x，y，z坐标值进行调整】 文档收集于互联网，已重新整理排版.word版本可编辑,有帮助欢迎下载支持.
1文档来源为:从网络收集整理.word版本可编辑.
4. 定义好的路径如下图所示
5. 定义好路径后，在标签【Solution】上右键插入应力线性化选项，或者点中【Solution】后，在快捷栏选择一种应力线性化，效果是一样的，如下图所示
6. 插入应力线性化选项后，出现如下图所示的Detail选项卡，黄色为预选的路径 选择方式按钮 这里定义路径参照的坐标系，路径取样点数信息 文档收集于互联网，已重新整理排版.word版本可编辑,有帮助欢迎下载支持.
1文档来源为:从网络收集整理.word版本可编辑.
定义好的路径会在这里显示，选择一个作为当前线性化路径 选择参与线性化的实体
选择应力线性化类型，其实就是重新定义
线性化结果时间选项，多载荷步求解使用

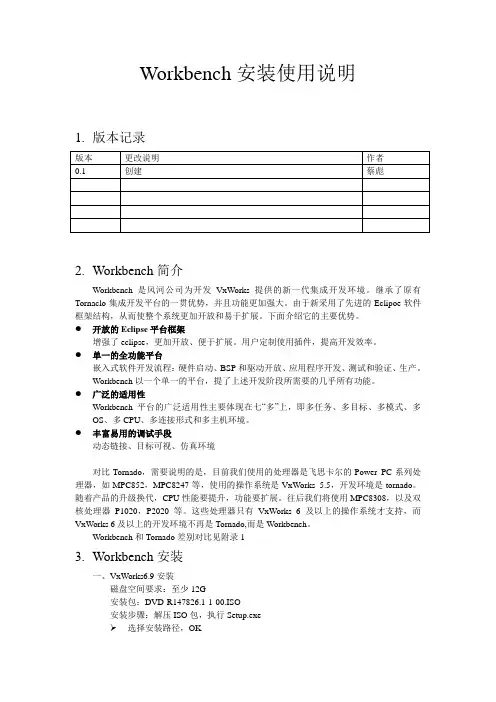

Workbench安装使用说明
1. 版本记录
版本 更改说明 作者
0.1 创建 蔡彪
2. Workbench简介
Workbench是风河公司为开发VxWorks提供的新一代集成开发环境。继承了原有Tornaclo集成开发平台的一贯优势，并且功能更加强大。由于新采用了先进的Eclipoe软件框架结构，从而使整个系统更加开放和易于扩展。下面介绍它的主要优势。
开放的Eclipse平台框架
增强了eclipse，更加开放、便于扩展。用户定制使用插件，提高开发效率。
单一的全功能平台
嵌入式软件开发流程：硬件启动、BSP和驱动开放、应用程序开发、测试和验证、生产。Workbench以一个单一的平台，提了上述开发阶段所需要的几乎所有功能。
广泛的适用性
Workbench平台的广泛适用性主要体现在七“多”上，即多任务、多目标、多模式、多OS、多CPU、多连接形式和多主机环境。
丰富易用的调试手段
动态链接、目标可视、仿真环境
对比Tornado，需要说明的是，目前我们使用的处理器是飞思卡尔的Power PC系列处理器，如MPC852，MPC8247等，使用的操作系统是VxWorks 5.5，开发环境是tornado。随着产品的升级换代，CPU性能要提升，功能要扩展。往后我们将使用MPC8308，以及双核处理器P1020，P2020等。这些处理器只有VxWorks 6及以上的操作系统才支持，而VxWorks 6及以上的开发环境不再是Tornado,而是Workbench。
Workbench和Tornado差别对比见附录1
3. Workbench安装
一、VxWorks6.9安装
磁盘空间要求：至少12G
安装包：DVD-R147826.1-1-00.ISO
安装步骤：解压ISO包，执行Setup.exe
➢ 选择安装路径，OK
➢ 直接点击next
➢ 继续点击next
➢ 待检查更新完后，进入安装激活方式选择界面，选择“permanent activation”,路径上选择“\VxWorks_6.9\install.txt”，点击Next完成。
CIMPLICITY 中 Workbench的使用
安装过程：打开CIMPLICITY8.1中的“LaunchServerSetup”进行安装文件即可。
安装过程中需要输入一个密码（可以随便写，但需要记住）。 一、创建工程。 1、打开“Workbench”。
2、选择“File”-》“New”-》“Project”。
3、输入项目名称（“Project”），选中“Options”中的“Database Logger:A&App”和“Database
Logger ： Points”，选中“Protocols”中的“OPC Client”，点击“Create”按钮。如下图所示。
4、在弹出的“Project Properties”中点击“取消”按钮。（相关项目的属性，以后配置）
二、创建Screens文件。
选中所建立的项目节点中的“Project”下的“Screens”节点。右键，选择“New”，在
弹出的窗体中单击“Start”，单击“是”，单击“Close”。保存文件（按Ctrl+S），在弹
出的窗口中输入文件名。相关界面如下。
三、创建和使用模板页（.cimrt）
新建一个Screens页面，将页面架构绘画出来，保存文件。同时，需要建各个控件进行
分组（group）并为其“Properties”（属性）中的“General”（常规）中的“Object name”（对象名称）进行命名。【注意：这一步决不能省略掉，否则无法绘图】。
然后点击“文件”下的“Create Runtime-Only Screen”（在同一个文件夹中会产生一个
同名的文件，但后缀名为“.cimrt”）
编辑“ .cimrt”文件，“全选”（页面中的所有内容，快捷键：Ctrl+A），右键，“Copy”
（复制）。关闭该文件。 重新new一个新的“.cim”文件，使用“clipboard”（剪贴板）中的“paste Special”粘
workbench球体划分网格过程
workbench球体网格划分过程如下 1. 在球体中心建立正方体，正方体对角顶点坐标为(-1 -1 -1)、(1 1 1)，图一所示。
图一
2. 以原点为圆心，做半球面，半径为4，图二所示。
图二
3( 将正方体与半球面对应的一个面的四条边投影到半球面，得到四条曲线，图三所示。 具体操作为:tools中选择projection，edges中选择正方体其中一个面的4条边线，target中选择半球面
图三 4. 利用步骤3得到的四条曲线，构建曲面，删除步骤2的曲面后，如图四-a所示，注意，
该曲面为球面的六分之一。
具体操作为:concept中选择surfaces from edges，生成曲面;在create
中选择body operation里选择delete删除步骤2的曲面。
图四 5. 利用步骤4中得到的曲面和正方体的一个相应曲面，建立一个体solid 2，如图五所示，
具体操作为:在skin/loft中选择步骤4中得到的曲面和正方体的一个相应曲面，即可生
成
图5 6. 将步骤5得到的solid 2分别绕X、Y轴旋转复制，得到一个球体，该球体有一个正方体
(步骤1所得)和6个六面体组成(solid 2及本步骤所得的另外5个)。
具体操作为:在create中选择body operation里选择rotate旋转曲面。
图六
7. 几何模型已经建立完毕，下面可以进行网格化分了,结果如图七所示，对话框如图八所示。
具体操作为:mesh中选择multizone，在控制body sizing 即可
图七
8. 到此结束。
