同步数字体系的基本概念

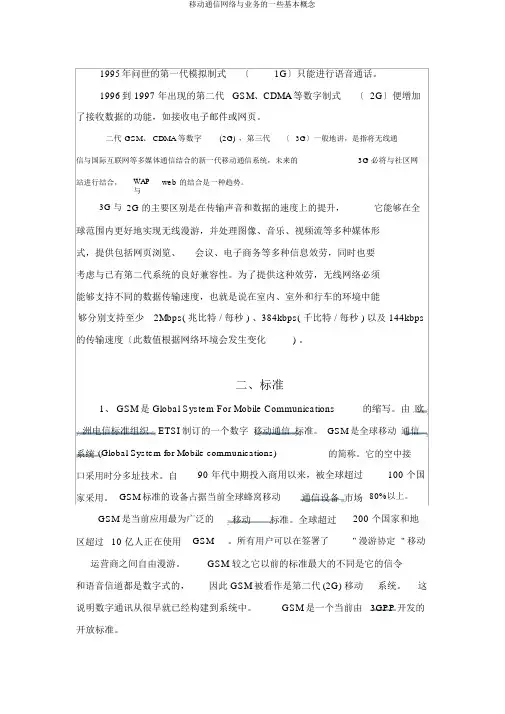

1995年问世的第一代模拟制式〔1G〕只能进行语音通话。

1996到 1997 年出现的第二代 GSM、CDMA等数字制式〔 2G〕便增加了接收数据的功能，如接收电子邮件或网页。

二代GSM、 CDMA等数字(2G)，第三代〔3G〕一般地讲，是指将无线通信与国际互联网等多媒体通信结合的新一代移动通信系统，未来的3G 必将与社区网web的结合是一种趋势。

站进行结合，WAP与3G 与2G 的主要区别是在传输声音和数据的速度上的提升，它能够在全球范围内更好地实现无线漫游，并处理图像、音乐、视频流等多种媒体形式，提供包括网页浏览、会议、电子商务等多种信息效劳，同时也要考虑与已有第二代系统的良好兼容性。

为了提供这种效劳，无线网络必须能够支持不同的数据传输速度，也就是说在室内、室外和行车的环境中能够分别支持至少2Mbps( 兆比特 / 每秒 ) 、384kbps( 千比特 / 每秒 ) 以及 144kbps 的传输速度〔此数值根据网络环境会发生变化) 。

二、标准1、 GSM是 Global System For Mobile Communications的缩写。

由欧洲电信标准组织ETSI 制订的一个数字移动通信标准。

GSM是全球移动通信系统(Global System for Mobile communications)的简称。

它的空中接口采用时分多址技术。

自90 年代中期投入商用以来，被全球超过100 个国家采用。

GSM标准的设备占据当前全球蜂窝移动通信设备市场80%以上。

GSM 是当前应用最为广泛的移动标准。

全球超过200 个国家和地区超过10 亿人正在使用GSM。

所有用户可以在签署了" 漫游协定" 移动运营商之间自由漫游。

GSM 较之它以前的标准最大的不同是它的信令和语音信道都是数字式的，因此 GSM被看作是第二代 (2G) 移动系统。

这说明数字通讯从很早就已经构建到系统中。

GSM是一个当前由3GPP开发的开放标准。

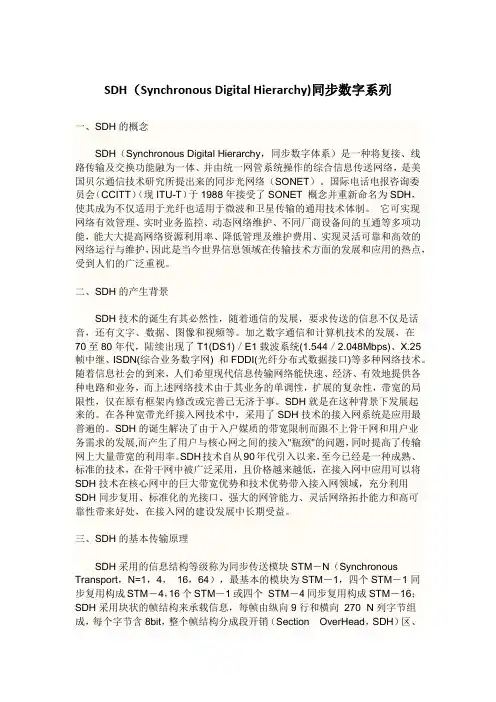

SDH（Synchronous Digital Hierarchy)同步数字系列一、SDH的概念SDH（Synchronous Digital Hierarchy，同步数字体系）是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络，是美国贝尔通信技术研究所提出来的同步光网络（SONET）。

国际电话电报咨询委员会（CCITT）（现ITU-T）于1988年接受了SONET 概念并重新命名为SDH，使其成为不仅适用于光纤也适用于微波和卫星传输的通用技术体制。

它可实现网络有效管理、实时业务监控、动态网络维护、不同厂商设备间的互通等多项功能，能大大提高网络资源利用率、降低管理及维护费用、实现灵活可靠和高效的网络运行与维护，因此是当今世界信息领域在传输技术方面的发展和应用的热点，受到人们的广泛重视。

二、SDH的产生背景SDH技术的诞生有其必然性，随着通信的发展，要求传送的信息不仅是话音，还有文字、数据、图像和视频等。

加之数字通信和计算机技术的发展，在70至80年代，陆续出现了T1(DS1)／E1载波系统(1.544／2.048Mbps)、X.25帧中继、ISDN(综合业务数字网) 和FDDI(光纤分布式数据接口)等多种网络技术。

随着信息社会的到来，人们希望现代信息传输网络能快速、经济、有效地提供各种电路和业务，而上述网络技术由于其业务的单调性，扩展的复杂性，带宽的局限性，仅在原有框架内修改或完善已无济于事。

SDH就是在这种背景下发展起来的。

在各种宽带光纤接入网技术中，采用了SDH技术的接入网系统是应用最普遍的。

SDH的诞生解决了由于入户媒质的带宽限制而跟不上骨干网和用户业务需求的发展,而产生了用户与核心网之间的接入"瓶颈"的问题，同时提高了传输网上大量带宽的利用率。

SDH技术自从90年代引入以来，至今已经是一种成熟、标准的技术，在骨干网中被广泛采用，且价格越来越低，在接入网中应用可以将SDH技术在核心网中的巨大带宽优势和技术优势带入接入网领域，充分利用SDH同步复用、标准化的光接口、强大的网管能力、灵活网络拓扑能力和高可靠性带来好处，在接入网的建设发展中长期受益。

一．入门知识（常识、概念、术语、常见操作等）1．光纤通信优点：频带宽、通信容量大、损耗低、不受电磁干扰等；2．SDH含义：同步数字体系是一套可进行同步数字传输、复用和交叉连接的标准化数字信号的等级结构；其实质功能，即提供远距离的2M通道；（国内以2M为传送单位；通常传输系统所说的1条电路即1个2M 通路）.3．由于复用段环保护倒换需启用APS协议，因此换时间较长一个复用段保护上的节点数最多为16个。

4．自愈网所谓自愈网就是无需人为干预，网络就能在极短的时间内（通常小于50ms）从失效故障中自动恢复所携带的业务，使用户感觉不到网络已出了故障；条件：信息具有2条以上的物理路径；SDH网中环形网保护就是实现自愈网的方法之一；5．光功率——光信号的强度（通常以dBm为单位）；过载光功率——保证传输质量条件下设备允许接收的最强的功率；接收灵敏度——保证传输质量条件下设备允许接收的最弱的功率； 6．环回——在信号路径中某处将发送信号（光信号或电信号）直接馈送到源信号侧的接收端的操作；1移动通信网络是由长途光缆、本地光缆几及传输设备等组成，2传送速率（信息接口的数据流码速率）；3．SDH环形拓扑结构中有通道保护环和复用段保护环两种保护模式。

4．.传输设备（及系统）通常称做：SDH设备、光端机等；根据光线路传输速率（容量）的不同又称做：155、622、2.5G设备；155、622、2.5G含义：反映光线路上所传送的数字信号的速率（容量）传送容量（单位：Mb/s）155（155.520 Mb/s）：可传送63个2M；622（622.080 Mb/s）：可传送4×63个2M；2.5G（2488.320 Mb/s）：可传送16×63个2M；5．传输网络（拓扑图）及其跟相关设备的连接关系（相关设备及信号流路径等：开关电源、保护地、BSC、BTS等）；6．各连接环节的称谓描述和认识（结合图片、实物）：DDF—数字配线架；ODF—光配线架；终端设备—最终业务设备；线路—指光线路（外部光缆部分）；尾纤—设备光接口至ODF间相连的室内软光纤（常见为黄色、成对）；2M线—传输设备至DDF、终端至DDF间相连的同轴电缆（成对）；2M头—光连接器（法兰）—光衰耗器—熔纤盘—7．传输组网结构SDH网络的基本组网结构有：链形、星形、树形、环形和网孔形等五种类型；10．光功率、过载光功率、接收灵敏度的概念11．上连站、下挂（带）站、对端站、中心局（站）、末端站等12．环回（光信号、电信号）13．拔插、复位、重启、更换；二．SDH原理1．将2M信号装入SDH帧结构净负荷中，需要经过：映射、定位、复用三个步骤；2． VC-12净负荷复用为STM-1的过程：VC-12 TU-12*3 TUG2*7 TUG3*3 AU-4 STM-13．SDH的帧结构（分哪几部分，几行几列等）及复用方式。

同步数字体系SDH内容•（一）了解SDH的相关知识；•（二）学习安装SDH网管；•（三）熟悉SDH网管的基本操作；•（四）学习SDH基本配置方法。

SDH简介在数字传输系统中，有两种数字传输系列：•一种叫“准同步数字系列”（Plesiochronous Digital Hierarchy），简称PDH。

•另一种叫“同步数字系列”（Synchronous Digital Hierarchy），简称SDH。

PDH•在数字通信系统中，传送的信号都是数字化的脉冲序列。

这些数字信号流在数字交换设备之间传输时，其速率必须完全保持一致，才能保证信息传送的准确无误，这就叫做“同步”。

采用准同步数字系列（PDH）的系统，是在数字通信网的每个节点上都分别设置高精度的时钟，这些时钟的信号都具有统一的标准速率。

尽管每个时钟的精度都很高，但总还是有一些微小的差别。

为了保证通信的质量，要求这些时钟的差别不能超过规定的范围。

因此，这种同步方式严格来说不是真正的同步，所以叫做“准同步”。

•在以往的电信网中，多使用PDH设备。

这种系列对传统的点到点通信有较好的适应性。

而随着数字通信的迅速发展，点到点的直接传输越来越少，而大部分数字传输都要经过转接，因而PDH系列便不能适合现代电信业务开发的需要，以及现代化电信网管理的需要。

SDH就是适应这种新的需要而出现的传输体系。

•最早提出SDH概念的是美国贝尔通信研究所，称为光同步网络（SONET）。

它是高速、大容量光纤传输技术和高度灵活、又便于管理控制的智能网技术的有机结合。

最初的目的是在光路上实现标准化，便于不同厂家的产品能在光路上互通，从而提高网络的灵活性。

ITU-T建议的数字比特速率系列与数字复接等级PDH复接帧结构PDH复接帧结构•三次群复接帧结构•四次群复接帧结构•五次群复接帧结构PDH数字传输系统的局限性•复接方式异步复接体制，在码速调整后，逐比特同步交错复接•群路上/下方式现行异步复接光纤通信系统中，没有专用的上/下话路设备，如果在中继站实现上/下话路，必须采用两套低次群到高次群复接设备•极少的信号传输辅助比特SDH定义•SDH全称同步数字体系（Synchronous Digital Hierarchy）•SDH规范了数字信号的帧结构、复用方式、传输速率等级、接口码型等特性，提供了一个国际支持框架，在此基础上发展并建成了一种灵活、可靠、便于管理的世界电信传输网。

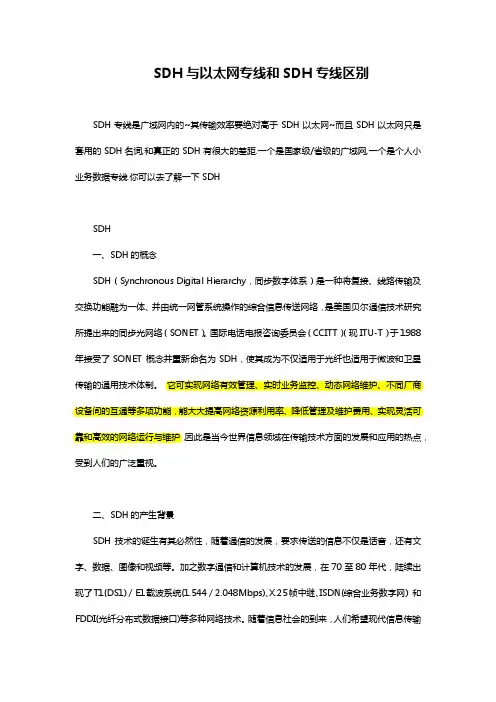

SDH与以太网专线和SDH专线区别SDH专线是广域网内的~其传输效率要绝对高于SDH以太网~而且SDH以太网只是套用的SDH名词,和真正的SDH有很大的差距.一个是国家级/省级的广域网,一个是个人小业务数据专线.你可以去了解一下SDHSDH一、SDH的概念SDH（Synchronous Digital Hierarchy，同步数字体系）是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络，是美国贝尔通信技术研究所提出来的同步光网络（SONET）。

国际电话电报咨询委员会（CCITT）（现ITU-T）于1988年接受了SONET 概念并重新命名为SDH，使其成为不仅适用于光纤也适用于微波和卫星传输的通用技术体制。

它可实现网络有效管理、实时业务监控、动态网络维护、不同厂商设备间的互通等多项功能，能大大提高网络资源利用率、降低管理及维护费用、实现灵活可靠和高效的网络运行与维护，因此是当今世界信息领域在传输技术方面的发展和应用的热点，受到人们的广泛重视。

二、SDH的产生背景SDH技术的诞生有其必然性，随着通信的发展，要求传送的信息不仅是话音，还有文字、数据、图像和视频等。

加之数字通信和计算机技术的发展，在70至80年代，陆续出现了T1(DS1)／E1载波系统(1.544／2.048Mbps)、X.25帧中继、ISDN(综合业务数字网) 和FDDI(光纤分布式数据接口)等多种网络技术。

随着信息社会的到来，人们希望现代信息传输网络能快速、经济、有效地提供各种电路和业务，而上述网络技术由于其业务的单调性，扩展的复杂性，带宽的局限性，仅在原有框架内修改或完善已无济于事。

SDH就是在这种背景下发展起来的。

在各种宽带光纤接入网技术中，采用了SDH技术的接入网系统是应用最普遍的。

SDH的诞生解决了由于入户媒质的带宽限制而跟不上骨干网和用户业务需求的发展,而产生了用户与核心网之间的接入"瓶颈"的问题，同时提高了传输网上大量带宽的利用率。

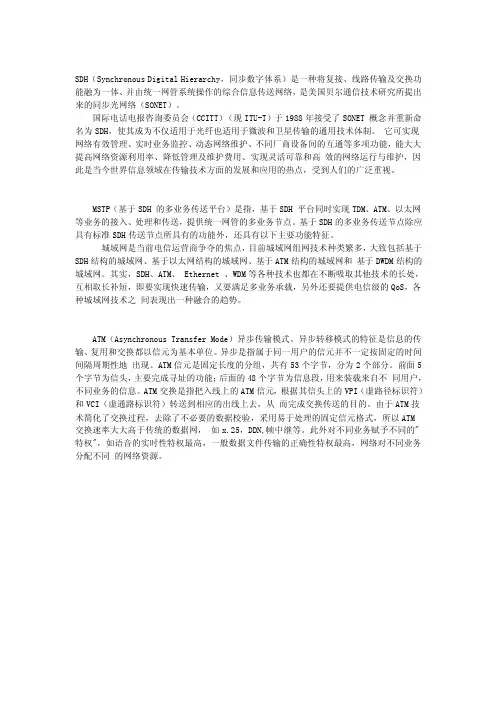

SDH（Synchronous Digital Hierarchy，同步数字体系）是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络，是美国贝尔通信技术研究所提出来的同步光网络（SONET）。

国际电话电报咨询委员会（CCITT）（现ITU-T）于1988年接受了SONET 概念并重新命名为SDH，使其成为不仅适用于光纤也适用于微波和卫星传输的通用技术体制。

它可实现网络有效管理、实时业务监控、动态网络维护、不同厂商设备间的互通等多项功能，能大大提高网络资源利用率、降低管理及维护费用、实现灵活可靠和高效的网络运行与维护，因此是当今世界信息领域在传输技术方面的发展和应用的热点，受到人们的广泛重视。

MSTP（基于SDH 的多业务传送平台）是指，基于SDH 平台同时实现TDM、ATM、以太网等业务的接入、处理和传送，提供统一网管的多业务节点。

基于SDH的多业务传送节点除应具有标准SDH传送节点所具有的功能外，还具有以下主要功能特征。

城域网是当前电信运营商争夺的焦点，目前城域网组网技术种类繁多，大致包括基于SDH结构的城域网、基于以太网结构的城域网、基于ATM结构的城域网和基于DWDM结构的城域网。

其实，SDH、ATM、 Ethernet 、WDM等各种技术也都在不断吸取其他技术的长处，互相取长补短，即要实现快速传输，又要满足多业务承载，另外还要提供电信级的QoS，各种城域网技术之间表现出一种融合的趋势。

ATM（Asynchronous Transfer Mode）异步传输模式。

异步转移模式的特征是信息的传输、复用和交换都以信元为基本单位。

异步是指属于同一用户的信元并不一定按固定的时间间隔周期性地出现。

ATM信元是固定长度的分组，共有53个字节，分为2个部分。

前面5个字节为信头，主要完成寻址的功能；后面的48个字节为信息段，用来装载来自不同用户，不同业务的信息。

ATM交换是指把入线上的ATM信元，根据其信头上的VPI（虚路径标识符）和VCI（虚通路标识符）转送到相应的出线上去，从而完成交换传送的目的。

第一节SDH传输系统的基本原理一、PDH的固有弱点PDH即准同步数字体系，是指参与复接的各低次群的标称速率相同，而实际速率允许有一定偏差的数字体系。

目前ITU-T推荐应用的主要有两大系列的PDH数字体系，即PCM24路系列和PCM30/32路系列。

北美和日本采用1.544Mb/s作为基群的PCM24路数字系列；欧洲和我国则采用2.048Mb/s作为基群的PCM30/32路数字系列。

我国采用的PDH数字系列如表2-1所示。

表2-1 我国PDH数字系列基群二次群三次群四次群30路2.048 Mb/s 120路（30×4）8.448 Mb/s480路（120×4）34.368 Mb/s1920路（480×4）139.264 Mb/s采用ITU-T建议规定的PDH数字系列作为系统速率标准的光纤通信系统称为PDH光传输系统。

在通信网向大容量、标准化发展的今天，PDH传输体制已经愈来愈成为现代通信网的瓶颈，制约了传输网向更高的速率发展。

现有的光纤通信系统，现有的PDH主要应用在本地接入；SDH主要应用于城域网、省干网、骨干网；DWDM应用于骨干网（西北环）。

PDH传输体制的弱点主要表现在以下几个方面。

1．没有全世界统一的数字信号标准由于历史的原因，目前世界上的准同步数字体系PDH存在两大体系或三种地区性标准（日本、北美和欧洲），如表8-1所示。

北美和日本都采用以1.544Mb/s为基群速率的PCM24路系列，但略有不同，而欧洲和中国则采用以2.048Mb/s为基群速率的PCM30/32路系列。

由于没有统一的世界性标准，造成国际间互通、互连困难。

表8-1 不同地区PDH速率等级标准一次群二次群三次群四次群北美24路1.544Mb/s96路(24×4)6.312Mb/s672路(96×6)44.736Mb/s4032路(672×6)274.176Mb/s日本24路1.544Mb/s96路(24×4)6.312Mb/s480路(96×5)32.064Mb/s1440路(480×3)97.782Mb/s欧洲、中国30路120路(30×4) 480路(120×4) 1920路（480×4)2．没有标准的光接口规范PDH仅制定了电接口（G.703）的技术标准，但没有世界性的标准光接口规范，导致各个厂家自行开发的专用光接口大量滋生，故使不同厂家生产的设备在光缆线路上不能互通，必须转换为标准的接口后才能互通，从而增加了设备的成本，而且不灵活。
