第七章同步数字体系(SDH)

同步数字体系的概念SDH同步数字体系运用于光纤通信网中时，称该网为光同步传输网，可见其中关键的是采用SDH披术，那么什么是SDH呢？1．同步数字体系SDH网络是由一些SDH网元(NE)组成，可以在光纤、微波以及卫星上进行同步信息传输、复用、分插和交叉连接的网络，它具有世界性统一的网络节点接口(NNI)，从而简化了信号互通及传输、复用和交叉连接过程，同时它有标准的信息结构等级，被称为同步传输模块（STM一N），其中最基本、最重要的传输模块为STM-1．2．同步传输模块STM-1的帧结构由于要求SDH网能够支持支路信号(2/34/140 Mbit/s)在网中进行同步数字复用、交叉连接和交换，因而其帧结构必须具备下述功能．(1)支路信号在帧内的分布是均匀的、有规律的，便于接人、取出．(2)对PDH各大系列信号，都具有同样的方便性和实用性．为满足上述要求，STM-1的帧结构为一种以字节为基础的矩形块状帧结构，如图1所示．由图可知：①基帧速率由于基本帧结构是由9行，每行270列构成，每帧的传送周期为125 μs，故其传输速率为155 .520 Mbit/s．②功能区整个帧结构大体分为三个功能区：a．段开销区段开销(SOH)是指STM帧结构中，为了保证信息正常传送而供网络运行、管理和维护所使用的附加字节，如图2所示．这些段开销包括再生段开销(RSOH)和复用段开销(MSOH)．b．净负荷区净负苻区内所存放的是有效传输信息，也称为信息净负荷．它是由有效传输信息加上部分用于通道监视、管理和控制的通道开销(POH)组成．通常POH被视为净负荷的一部分，并与之一起传输，直到在接收端该净负荷被分接．c．管理单元指针所谓管理单元指针( AU-PTR)实际上是一组数码，其值代表净负荷中信息的起始字节的位置，这样在接收端可以根据指针所指的位置正确地分解出有效传输信息．。

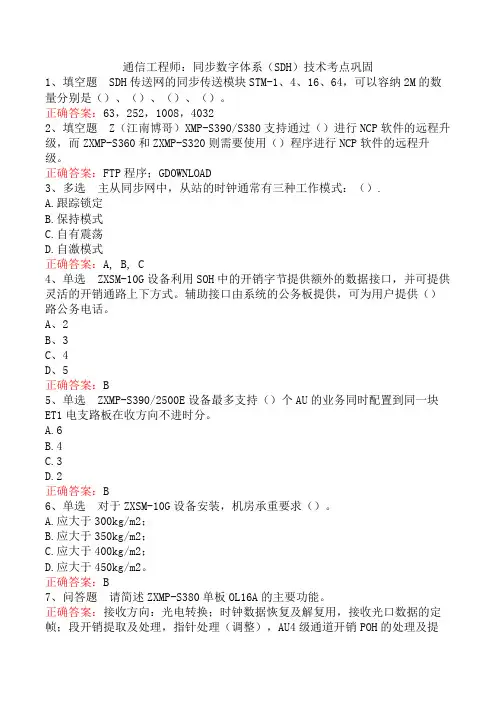

通信工程师：同步数字体系（SDH）技术考点巩固1、填空题SDH传送网的同步传送模块STM-1、4、16、64，可以容纳2M的数量分别是（）、（）、（）、（）。

正确答案：63，252，1008，40322、填空题Z（江南博哥）XMP-S390/S380支持通过（）进行NCP软件的远程升级，而ZXMP-S360和ZXMP-S320则需要使用（）程序进行NCP软件的远程升级。

正确答案：FTP程序；GDOWNLOAD3、多选主从同步网中，从站的时钟通常有三种工作模式：（）.A.跟踪锁定B.保持模式C.自有震荡D.自激模式正确答案：A, B, C4、单选ZXSM-10G设备利用SOH中的开销字节提供额外的数据接口，并可提供灵活的开销通路上下方式。

辅助接口由系统的公务板提供，可为用户提供（）路公务电话。

A、2B、3C、4D、5正确答案：B5、单选ZXMP-S390/2500E设备最多支持（）个AU的业务同时配置到同一块ET1电支路板在收方向不进时分。

A.6B.4C.3D.2正确答案：B6、单选对于ZXSM-10G设备安装，机房承重要求（）。

A.应大于300kg/m2；B.应大于350kg/m2；C.应大于400kg/m2；D.应大于450kg/m2。

正确答案：B7、问答题请简述ZXMP-S380单板OL16A的主要功能。

正确答案：接收方向：光电转换；时钟数据恢复及解复用，接收光口数据的定帧；段开销提取及处理，指针处理（调整），AU4级通道开销POH的处理及提取，背板接口的处理（按照背板总线的格式进行解复用或成帧），发送方向：背板接口的处理（将背板总线的格式进行复用或定帧），AU4级通道开销POH的插入，指针生成（处理）；发送光口的成帧及段开销提取与插入；复用，电光转换.8、填空题SDH网络的155520kBit/s的STM1信号在使用电信号接口的情况下，采用编码（）码。

2048kBit/s和34368kBit/s电信号采用（）码。

通信工程师：同步数字体系（SDH）技术（题库版）1、多选非网关网元和网管计算机连接不通可以通过下面的方法处理（）。

A、使用PING检查网管计算机和网关网元畅通情况；B、通过网管检查非网关网元是否脱管或者与该网元连（江南博哥）接的相邻网元光板有无光路告警；C、使用ipconfig命令检查网管计算机地址和网关配置情况；D、使用tracert–d命令检查到达不通网元路由情况；E、使用routeprint检查网管计算机路由列表。

正确答案：A, B, C, D, E2、单选telnet到网元的NCP后，可以使用（）命令查看端口ECC的连接状态。

A、if–aB、route–aC、sccinfoD、ppptable 正确答案：A3、多选S385的2M板的桥接板（BIE1板）可以插在哪些槽位？（）.A.61#；B.62#；C.63#；D.64#；E.65#.正确答案：A, B, C, D, E4、问答题什么是SDH设备的逻辑功能块？简单描述RST、HPT和PPI功能块的主要功能。

正确答案：ITUT采用功能参考模型的方法对SDH设备进行规范，它将设备所应完成的功能分解为各种最基本的标准功能块，功能块的实现与设备的物理实现无关（以哪种方法实现不受限制）。

RST：再生段终端功能块RST是RSOH开销的源和宿，也就是说RST功能块在构成SDH帧信号的过程中产生RSOH（发方向），并在相反方向（收方向）终结和处理RSOHHPT：高阶通道终端功能块HPT是高阶通道开销的源和宿，通过它形成和终结高阶虚容器（HPVC.PPI：PDH物理接口功能块PPI是作为PDH设备和携带支路信号的物理传输媒质的接口，主要功能是进行码型变换和支路定时信号的提取.5、判断题SDH信号的速率等级表示为STM-N，其中N是正整数，可以是任意值。

正确答案：错6、问答题ZXSM-150/600/2500采用何种供电方式？正确答案：采用分散供电和集中供电相结合的方式。

同步数字体系SDH内容•（一）了解SDH的相关知识；•（二）学习安装SDH网管；•（三）熟悉SDH网管的基本操作；•（四）学习SDH基本配置方法。

SDH简介在数字传输系统中，有两种数字传输系列：•一种叫“准同步数字系列”（Plesiochronous Digital Hierarchy），简称PDH。

•另一种叫“同步数字系列”（Synchronous Digital Hierarchy），简称SDH。

PDH•在数字通信系统中，传送的信号都是数字化的脉冲序列。

这些数字信号流在数字交换设备之间传输时，其速率必须完全保持一致，才能保证信息传送的准确无误，这就叫做“同步”。

采用准同步数字系列（PDH）的系统，是在数字通信网的每个节点上都分别设置高精度的时钟，这些时钟的信号都具有统一的标准速率。

尽管每个时钟的精度都很高，但总还是有一些微小的差别。

为了保证通信的质量，要求这些时钟的差别不能超过规定的范围。

因此，这种同步方式严格来说不是真正的同步，所以叫做“准同步”。

•在以往的电信网中，多使用PDH设备。

这种系列对传统的点到点通信有较好的适应性。

而随着数字通信的迅速发展，点到点的直接传输越来越少，而大部分数字传输都要经过转接，因而PDH系列便不能适合现代电信业务开发的需要，以及现代化电信网管理的需要。

SDH就是适应这种新的需要而出现的传输体系。

•最早提出SDH概念的是美国贝尔通信研究所，称为光同步网络（SONET）。

它是高速、大容量光纤传输技术和高度灵活、又便于管理控制的智能网技术的有机结合。

最初的目的是在光路上实现标准化，便于不同厂家的产品能在光路上互通，从而提高网络的灵活性。

ITU-T建议的数字比特速率系列与数字复接等级PDH复接帧结构PDH复接帧结构•三次群复接帧结构•四次群复接帧结构•五次群复接帧结构PDH数字传输系统的局限性•复接方式异步复接体制，在码速调整后，逐比特同步交错复接•群路上/下方式现行异步复接光纤通信系统中，没有专用的上/下话路设备，如果在中继站实现上/下话路，必须采用两套低次群到高次群复接设备•极少的信号传输辅助比特SDH定义•SDH全称同步数字体系（Synchronous Digital Hierarchy）•SDH规范了数字信号的帧结构、复用方式、传输速率等级、接口码型等特性，提供了一个国际支持框架，在此基础上发展并建成了一种灵活、可靠、便于管理的世界电信传输网。

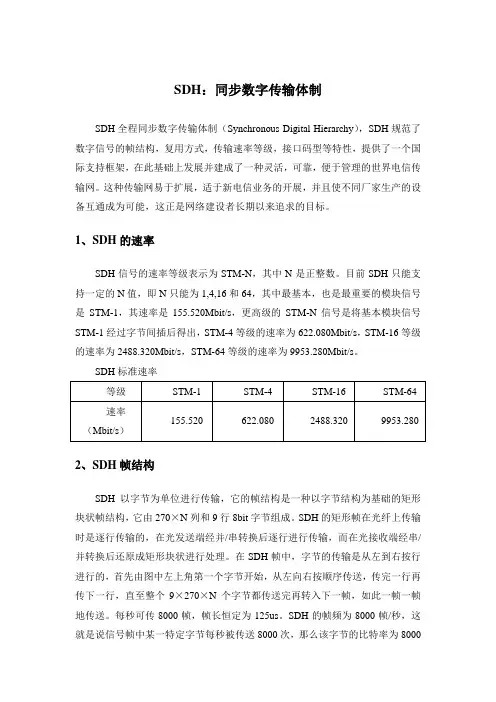

SDH：同步数字传输体制SDH全程同步数字传输体制（Synchronous Digital Hierarchy），SDH规范了数字信号的帧结构，复用方式，传输速率等级，接口码型等特性，提供了一个国际支持框架，在此基础上发展并建成了一种灵活，可靠，便于管理的世界电信传输网。

这种传输网易于扩展，适于新电信业务的开展，并且使不同厂家生产的设备互通成为可能，这正是网络建设者长期以来追求的目标。

1、SDH的速率SDH信号的速率等级表示为STM-N，其中N是正整数。

目前SDH只能支持一定的N值，即N只能为1,4,16和64，其中最基本，也是最重要的模块信号是STM-1，其速率是155.520Mbit/s，更高级的STM-N信号是将基本模块信号STM-1经过字节间插后得出，STM-4等级的速率为622.080Mbit/s，STM-16等级的速率为2488.320Mbit/s，STM-64等级的速率为9953.280Mbit/s。

SDH标准速率2、SDH帧结构SDH以字节为单位进行传输，它的帧结构是一种以字节结构为基础的矩形块状帧结构，它由270×N列和9行8bit字节组成。

SDH的矩形帧在光纤上传输时是逐行传输的，在光发送端经并/串转换后逐行进行传输，而在光接收端经串/并转换后还原成矩形块状进行处理。

在SDH帧中，字节的传输是从左到右按行进行的，首先由图中左上角第一个字节开始，从左向右按顺序传送，传完一行再传下一行，直至整个9×270×N个字节都传送完再转入下一帧，如此一帧一帧地传送。

每秒可传8000帧，帧长恒定为125us。

SDH的帧频为8000帧/秒，这就是说信号帧中某一特定字节每秒被传送8000次，那么该字节的比特率为8000×8bit=64kbit/s，也即是一路数字电话的传输速率。

以STM-1等级为例，其速率是270（每帧270列）×9（共9行）×64kbit/s （每个字节64kbit）=155520kbit/s=155.520Mbit/s.STM-N的帧结构由3部分组成：段开销，包括再生段开销（RSOH）和复用段开销（MSOH）；信息净负荷（payload）；管理单元指针（AU-PTR）。

SDH 同步数字传输体制（Synchronous Digital Hierarchy ）△ 一、定义： 是一整套可靠进行同步数字传输、复用和交叉连接的标准化数字信号的等级结构。

由此可见，它是一种数字信号传输的体制（协议），它规范了数字信号的帧结构，复用方式、传输速率等级、接口码型等特性。

（传输解决的是如何大容量的传送各种数字业务）△ PDH （准同步数字传输体制）（三个标准：欧洲、日本、北美）咱们国家最早期采用的PDH 设备是欧标的，如2M E1 、 34M E3在SDH 出现前，PDH 占主导地位。

欧洲系列 日本、北美系列最低为 1.5Mbit/S北美： 1.5*4 → 6.3 *7 →45（不同厂家的产品速率等级、帧结构和复用方式均不同）DS3 （45M ，美标）与 E3（34M ，欧标）平级 E3E1△ 复用：把低阶信号适配进高阶信号的过程。

从两种区别来讲一下① 接口标准PQ ：只有地区性电接口标准，无世界性标准，国际互通困难，更无光接口标准，不同厂家设备不能互联，即是V 相同。

S ：有一套标准的信息结构等级。

基本的信号传输结构是同步传输模块STM-1 155Mbit/SSTM-4 622Mbit/SSTM-16 2.5GSTM-64 10G可通过字节间插方式同步复接而成（将低速率信号复接成高速率信号），复接个数是4的倍数。

由于PDH 采用异步复用方式，导致当低速信号复用进高速信号时，其在高速信号的帧结构中的位置没规律性和固定性，也就是不能在高速信号中确认低速信号中的位置。

2MPDH 使用了大量的背靠背设备，成本增加，制约了向更高速发展。

SDH 复用：低速SDH 信号复用是用字节间插复用进高速SDH 信号帧结构中的方式。

A B C这种方式使低速SDH 信号在高速SDH 信号的帧中的位置是固定的，有规律的，也就是说可预见的。

这样就能从高速信号帧中直接分插出低速SDH 信号（如STM-4 → STM-1）简化了信号的分接和复接特别适合于高速大容量传输系统。
