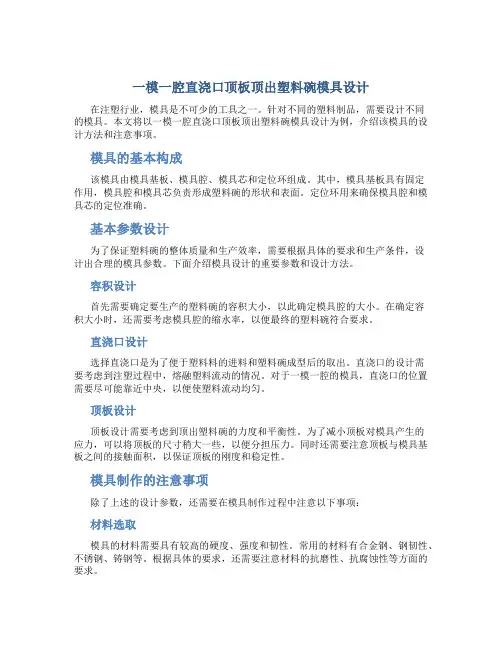

一模一腔直浇口顶板顶出塑料碗模具设计在注塑行业，模具是不可少的工具之一。

针对不同的塑料制品，需要设计不同的模具。

本文将以一模一腔直浇口顶板顶出塑料碗模具设计为例，介绍该模具的设计方法和注意事项。

模具的基本构成该模具由模具基板、模具腔、模具芯和定位环组成。

其中，模具基板具有固定作用，模具腔和模具芯负责形成塑料碗的形状和表面。

定位环用来确保模具腔和模具芯的定位准确。

基本参数设计为了保证塑料碗的整体质量和生产效率，需要根据具体的要求和生产条件，设计出合理的模具参数。

下面介绍模具设计的重要参数和设计方法。

容积设计首先需要确定要生产的塑料碗的容积大小，以此确定模具腔的大小。

在确定容积大小时，还需要考虑模具腔的缩水率，以便最终的塑料碗符合要求。

直浇口设计选择直浇口是为了便于塑料料的进料和塑料碗成型后的取出。

直浇口的设计需要考虑到注塑过程中，熔融塑料流动的情况。

对于一模一腔的模具，直浇口的位置需要尽可能靠近中央，以便使塑料流动均匀。

顶板设计顶板设计需要考虑到顶出塑料碗的力度和平衡性。

为了减小顶板对模具产生的应力，可以将顶板的尺寸稍大一些，以便分担压力。

同时还需要注意顶板与模具基板之间的接触面积，以保证顶板的刚度和稳定性。

模具制作的注意事项除了上述的设计参数，还需要在模具制作过程中注意以下事项：材料选取模具的材料需要具有较高的硬度、强度和韧性。

常用的材料有合金钢、钢韧性、不锈钢、铸钢等。

根据具体的要求，还需要注意材料的抗磨性、抗腐蚀性等方面的要求。

模具加工模具加工需要保证加工精度和尺寸精度。

同时，还需要注意模具表面的光洁度和硬度，以便达到最优的注塑效果。

模具维护模具在生产过程中需要进行维护，以保证模具的安全和使用寿命。

维护包括模具的清洁、润滑和检查等方面，需要严格按照要求进行操作。

一模一腔直浇口顶板顶出塑料碗模具设计是注塑生产中常用的模具类型。

在模具设计过程中，需要对容积、直浇口和顶板等重要参数进行合理的设计，同时还需要在材料选取、模具加工和模具维护等方面注意一些重要的事项，以保证模具的正常使用和生产效率的提高。

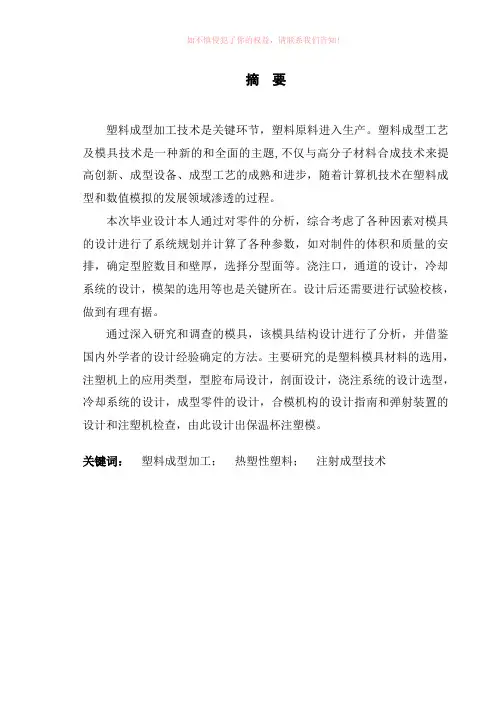

摘要本课题主要是针对杯的模具设计,通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。

该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计，同时并简单的编制了模具的加工工艺。

通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。

题目设计的主要任务是杯盖注塑模具的设计。

也就是设计一副注塑模具来生产杯盖塑件产品，以实现自动化提高产量。

针对杯的具体结构，该模具是双分型面注射模具。

需采用斜导柱的结构形式。

其优点在于简化机构，使模具外形缩小，大大降低了模具的制造成本。

通过模具设计表明该模具能达到杯的质量和加工工艺要求。

在设计过程中，通过查阅大量资料、手册、标准、期刊等，结合教材上的知识，也使我对注塑模具的组成结构有了系统的认识，并拓宽了视野，丰富了知识关键词塑料模具杯模具AbstractThis subject is mainly directed against the Cup die design, through the technology of plastic parts for analysis and comparison, the final design an injection mold. The subject from the process of product structure, the concrete structure of mold, the mold system of casting, mold forming part of the structure, the roof system, cooling system, the choice of injection molding machines and related parameters of the check, have the detailed design, And the establishment of a simple mold processing technology. Through the entire design process that the mold plastic parts can achieve this by the requirements of the processing technology. Title Design's main task is to Beigai injection mold design. That is designed to produce an injection mold plastic parts Beigai products, so as to improve the automation of production. Cup against the concrete structure, thedual-die type of injection molds. To be guided by ramps, in the form of the structure. The advantage is to simplify, to narrow the mold shape and greatly reduce the manufacturing cost of the mold. Through the mold design that can reach the cup mold the quality and processing requirements. In the design process, through access to vast amounts of data, manuals, standards, journals, teaching materials on the combination of knowledge, I have the injection mold the composition of a system of understanding, and broaden the horizons and enrich the knowledgeKey words ：mold plastic mold Cup目录摘要 (1)Abstract (2)前言 (4)第1章设计任务与设计前的准备工作 (6)1.1 设计任务 (6)1.2 设计前的准备工作 (6)1.3 明确注射机的型号和规格 (9)1.4 选择注射机 (10)第2章注射模具结构的设计步骤 (11)2.1 确定型腔数目和分布方式 (11)选择分型面 (13)2.3 确定型腔的布置形式 (13)2.4 确定浇注系统 (15)2.5 推出机构的设计 (18)2.6 注射模标准模架的设计 (20)注射模导向机构的设计 (22)2.8 注射模冷却系统的设计 (22)2.9 注射模排气系统的设计 (23)2.10 注射模的设计结果参数 (23)第3章注射机与模具各参数的校核 (24)注射机各参数的校核 (24)模具参数的校核 (25)第4章结论 (26)结论 (26)4.2 展望 (27)致谢 (29)参考文献 (30)前言随着中国当前的经济形势的日趋好转，在“实现中华民族的伟大复兴”口号的倡引下，中国的制造业也日趋蓬勃发展；而模具技术已成为衡量一个国家制造业水平的重要标志之一，模具工业能促进工业产品生产的发展和质量提高，并能获得极大的经济效益，因而引起了各国的高度重视和赞赏。

塑料水杯模具设计1 绪论随着社会生产力的发展，人们意识的提高，使我们国家模具技术的发展进入了一个新的阶段。

模具是制造业的一种基本工艺装备，它的作用是控制和限制材料（固态或液态）的流动，使之形成所需要的形体。

用模具制造零件以其效率高，产品质量好，材料消耗低，生产成本低而广泛应用于制造业中。

模具是一种重要的国工工艺装备，是国民经济各工业部门发展的重要基础之一。

模具是压力加工或其它成形加工工艺中，使材料变形制成产品的一种重要工艺装备，应用广泛。

它在锻造、塑料加工、压铸等行业中起着重要作用。

模锻件、冲压件、挤压和拉拔件等，都是使金属材料在模具中发生塑性变形而获得的；压铸零件、粉末冶金零件也在模具中充填加工成形的；而塑料、陶瓷、玻璃制品等非金属材料的成形加工也多是依靠模具。

少无切削加工是机械制造业发展的一个方向，而模具是利用压力加工实现无切削工艺的关键。

模具成形有优质、高产、低消耗和低成本等特点，因此得到了广泛应用。

据初步统计：依靠模具加工的产品和零件，电行业占80%，机电行业占70%以上。

轻工、军工、冶金及建材等行业大部分产品和生产都离不开模具。

2 塑料制件分析2.1 水杯外形设计根据日常生活中刷牙杯的外形及其耐用、耐摔、耐腐蚀等特点，确定制件如图2-1所示，选用材料为ABS，密度为1.05g/cm3，收缩率0.4%-0.7%，取0.5%，由Pro/e计算可得，单个制件的体积为107.41cm3。

ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。

每种单体都具有不同特性，丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。

ABS具有如下特性[1]： (1)综合性能较好，冲击强度较高，化学稳定性，电性能良好； (2)与372有机玻璃的熔接性良好，制成双色塑件，且可表面镀铬，喷漆处理； (3)有高抗冲、高耐热、阻燃、增强、透明等级别； (4)流动性比HIPS 差一点，比PMMA、PC 等好，柔韧性好，适于制作一般机械零件，减磨耐磨零件。

毕业设计——塑料水杯的注塑模设计塑料水杯的注塑模设计【摘要】本文介绍了塑料水杯的塑料成型过程，以及我们如何选择材料和材料的优异性，在制造过程中，主要关注的是塑料模具的成型和分型面的设计。

解决了如何去分型，如何去建模等一系列问题：如材料的分析、成型工艺的分析以及模具的设计，型腔的数目等。

还简要地介绍了塑料水杯的零件的加工过程以及整套模具的制造过程。

【关键词】：材料分析；成型工艺分析；模具设计引言水杯是这个词，大家都很熟悉，每个人都会用。

想必大家看了上面句话就知道我今天所设计的东西是什么？没错就是水杯。

别看一个小小的水杯，但是它所用的材料不同，对使用的效果也不同，制造的工序就不同了。

水杯包括铁质水杯、塑料水杯、玻璃水杯、陶瓷水杯等等一系列的。

而我这次设计的是塑料水杯。

做塑料水杯的材质好有多种，一起看看它的优缺点吧！ pp聚丙烯材料有催化剂，分子质量调节剂，润滑剂，抗氧剂，透明剂。

做成水杯的话加颜料。

透明剂最好不能加无机盐的透明剂。

耐温能120度。

PC聚碳酸酯的，同上，一般含有少量双酚A，但是PC的硬度透明度耐温都很好。

PET聚酯同上，耐温不够，做凉水杯子可以。

耐温也就70度。

目前最好材料的就是AS塑料水杯和太空玻璃水杯。

两种目前最为常见的水杯材料。

一、平面图分析（一）CAD平面图的具体尺寸（如图1）图1平面图（二）UG三维建模（如图2）UG中在塑料模具的建模方面功能非常强大、快捷。

图2三维建模二、材料特性分析塑件材料选用：目前常用的塑料水杯材料有两种：1．AS塑料。

AS塑料是苯、丙烯晴的共聚物，中等的耐气候性，收到高温环境的影响较小，不容易被酒精和油腻污渍影响质量，耐疲劳性较差，透明度高，强度好。

手感也好。

2．太空玻璃太空玻璃又称PC塑料，经过高温不会放出有毒气体，安全环保。

材料比较的轻有助于拿，而且绝缘性好的不容易触电，强度和韧性，并且耐热性和耐寒性也较好，就是有一个致命的缺点那就是硬度不好，容易被刮花导致不能长时间使用，容易被刮花。

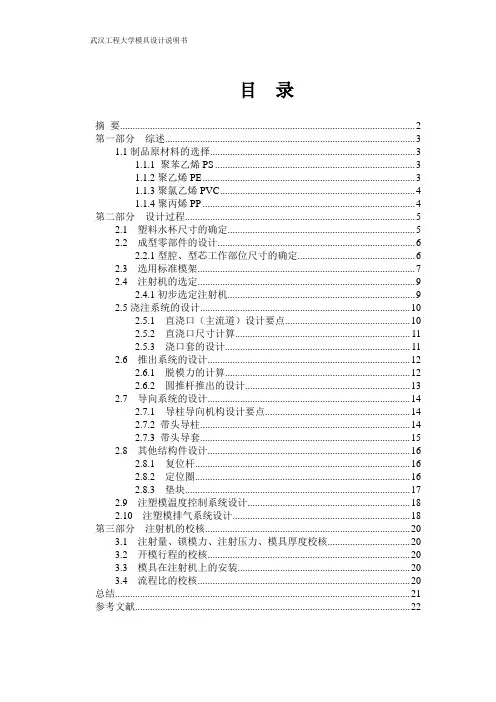

目录目录 (1)摘要 (2)第一部分综述 (3)1.1制品原材料的选择 (3)1.1.1 聚苯乙烯PS (3)1.1.2聚乙烯PE (3)1.1.3聚氯乙烯PVC (4)1.1.4聚丙烯PP (4)第二部分设计过程 (5)2.1 塑料水杯尺寸的确定 (5)2.2 成型零部件的设计 (6)2.2.1型腔、型芯工作部位尺寸的确定 (6)2.3 选用标准模架 (7)2.4 注射机的选定 (9)2.4.1初步选定注射机 (9)2.5浇注系统的设计 (10)2.5.1 直浇口（主流道）设计要点 (10)2.5.2 直浇口尺寸计算 (11)2.5.3 浇口套的设计 (11)2.6 推出系统的设计 (12)2.6.1 脱模力的计算 (12)2.6.2 圆推杆推出的设计 (13)2.7 导向系统的设计 (14)2.7.1 导柱导向机构设计要点 (14)2.7.2 带头导柱 (14)2.7.3 带头导套 (15)2.8 其他结构件设计 (16)2.8.1 复位杆 (16)2.8.2 定位圈 (16)2.8.3 垫块 (17)2.9 注塑模温度控制系统设计 (18)2.10 注塑模排气系统设计 (18)第三部分注射机的校核 (20)3.1 注射量、锁模力、注射压力、模具厚度校核 (20)3.2 开模行程的校核 (20)3.3 模具在注射机上的安装 (20)3.4 流程比的校核 (20)设计小结 (21)参考文献 (22)摘要中文摘要本次设计的是直筒水杯, 主要介绍了水杯的设计思路、加工过程和水杯的注射模的设计。

这种聚丙烯水杯无毒、无味，密度小，强度、刚度、硬度、耐热性都较好，是人们日常生活中的必不可少的生活用品。

本次设计采用的是注射成型。

在设计过程中，首先对进行原材料分析，比较不同塑料的物理和化学性质从而选定水杯的最佳原料为聚丙烯。

然后介绍了不同形式的浇口的优缺点，接下来初步选定注射机和标准模架，再进一步设计模具各个结构，最后对注射机进行校核。

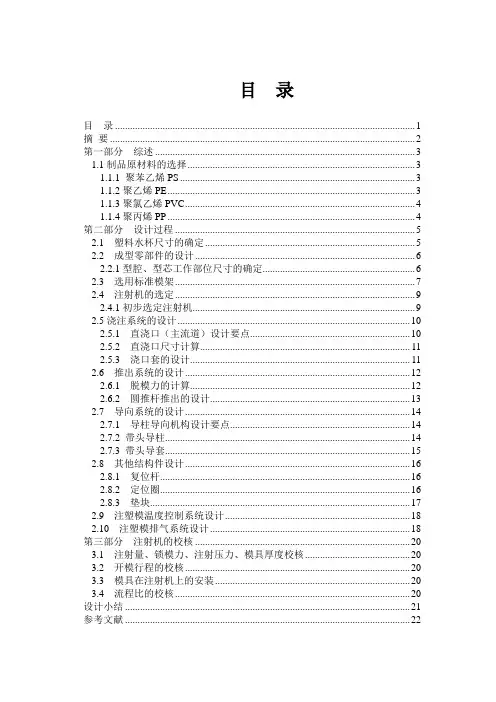

目录摘要 (2)第一部分综述 (3)1.1制品原材料的选择 (3)1.1.1 聚苯乙烯PS (3)1.1.2聚乙烯PE (3)1.1.3聚氯乙烯PVC (4)1.1.4聚丙烯PP (4)第二部分设计过程 (5)2.1 塑料水杯尺寸的确定 (5)2.2 成型零部件的设计 (6)2.2.1型腔、型芯工作部位尺寸的确定 (6)2.3 选用标准模架 (7)2.4 注射机的选定 (9)2.4.1初步选定注射机 (9)2.5浇注系统的设计 (10)2.5.1 直浇口（主流道）设计要点 (10)2.5.2 直浇口尺寸计算 (11)2.5.3 浇口套的设计 (11)2.6 推出系统的设计 (12)2.6.1 脱模力的计算 (12)2.6.2 圆推杆推出的设计 (13)2.7 导向系统的设计 (14)2.7.1 导柱导向机构设计要点 (14)2.7.2 带头导柱 (14)2.7.3 带头导套 (15)2.8 其他结构件设计 (16)2.8.1 复位杆 (16)2.8.2 定位圈 (16)2.8.3 垫块 (17)2.9 注塑模温度控制系统设计 (18)2.10 注塑模排气系统设计 (18)第三部分注射机的校核 (20)3.1 注射量、锁模力、注射压力、模具厚度校核 (20)3.2 开模行程的校核 (20)3.3 模具在注射机上的安装 (20)3.4 流程比的校核 (20)总结 (21)参考文献 (22)摘要中文摘要本次设计的是直筒水杯, 主要介绍了水杯的设计思路、加工过程和水杯的注射模的设计。

这种聚丙烯水杯无毒、无味，密度小，强度、刚度、硬度、耐热性都较好，是人们日常生活中的必不可少的生活用品。

本次设计采用的是注射成型。

在设计过程中，首先对进行原材料分析，比较不同塑料的物理和化学性质从而选定水杯的最佳原料为聚丙烯。

然后介绍了不同形式的浇口的优缺点，接下来初步选定注射机和标准模架，再进一步设计模具各个结构，最后对注射机进行校核。

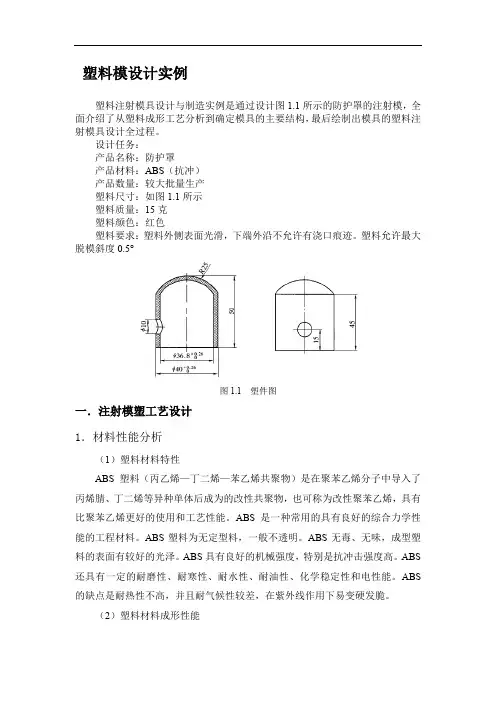

塑料模设计实例塑料注射模具设计与制造实例是通过设计图1.1所示的防护罩的注射模，全面介绍了从塑料成形工艺分析到确定模具的主要结构，最后绘制出模具的塑料注射模具设计全过程。

设计任务：产品名称：防护罩产品材料：ABS（抗冲）产品数量：较大批量生产塑料尺寸：如图1.1所示塑料质量：15克塑料颜色：红色塑料要求：塑料外侧表面光滑，下端外沿不允许有浇口痕迹。

塑料允许最大脱模斜度0.5°图1.1 塑件图一．注射模塑工艺设计1．材料性能分析（1）塑料材料特性ABS塑料（丙乙烯—丁二烯—苯乙烯共聚物）是在聚苯乙烯分子中导入了丙烯腈、丁二烯等异种单体后成为的改性共聚物，也可称为改性聚苯乙烯，具有比聚苯乙烯更好的使用和工艺性能。

ABS是一种常用的具有良好的综合力学性能的工程材料。

ABS塑料为无定型料，一般不透明。

ABS无毒、无味，成型塑料的表面有较好的光泽。

ABS具有良好的机械强度，特别是抗冲击强度高。

ABS还具有一定的耐磨性、耐寒性、耐水性、耐油性、化学稳定性和电性能。

ABS的缺点是耐热性不高，并且耐气候性较差，在紫外线作用下易变硬发脆。

（2）塑料材料成形性能使用ABS 注射成形塑料制品时，由于其熔体黏度较高，所需的注射成形压力较高，因此塑料对型芯的包紧力较大，故塑料应采用较大的脱模斜度。

另外熔体黏度较高，使ABS 制品易产生熔接痕，所以模具设计时应注意减少浇注系统对料流的阻力。

ABS 易吸水，成形加工前应进行干燥处理。

在正常的成形条件下，ABS 制品的尺寸稳定性较好。

（3）塑料的成形工艺参数确定查有关手册得到ABS （抗冲）塑料的成形工艺参数： 密 度 1.01~1.04克/mm³ 收 缩 率 0.3%~0.8%预热温度 80°c~85°c ，预热时间2~3h料筒温度 后段150°c~170°c ，中段165°C~180°c ，前段180°c~200°c 喷嘴温度 170°c~180°c 模具温度 50°c~80°c 注射压力 60~100MPa注射时间 注射时间20~90s ，保压时间0~5s ，冷却时间20~150s.2．塑件的结构工艺性分析（1）塑件的尺寸精度分析该塑件上未注精度要求的均按照SJ1372中8级精度公差值选取，则其主要尺寸公差标注如下（单位均为mm ）：外形尺寸：26.0040+φ、 1.2050＋、12.0045+、94.0025+R 内形尺寸：26.008.36+φ 孔 尺 寸：52.0010+φ孔心距尺寸：34.015± （2）塑件表面质量分析该塑件要求外形美观，外表面表面光滑，没有斑点及熔接痕，粗糙度可取Ra0.4μm ，下端外沿不允许有浇口痕迹，允许最大脱模斜度0.5°，而塑件内部没有较高的表面粗糙度要求。
