例如当M2故障时,M1、M2应立即停,经过10S延时后,M3停,再过10S后M4停。
二.设计任务1.设计和绘制电气控制原理图或PC I/O接线图、功能表图和梯形图,编写指令程序清单。
2.选择电气元件,编制电气元件明细表。
3.设计操作面板电器元件布置图。
5.编写设计说明书。
前言一.皮带输送机PLC电气控制系统设计背景及目的皮带输送机是一种摩擦驱动以连续方式运输物料的机械,可以将物料在一定的输送线上,从最初的供料点到最终的卸料点间形成一种物料的输送流程。
皮带输送机既可以进行碎散物料的输送,也可以进行成件物品的输送。
PLC(Programmable Logic Controller),是可编程逻辑控制器。
它采用一类可编程的存储器,用于其内部存储程序,执行逻辑运算,顺序控制,定时,计数与算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
目录门禁系统 (2)1. 系统简介 (3)2. 系统组成 (3)3. 功能特点 (4)4. 主要技术参数 (5)5、门禁系统管理软件 (6)质量保证方案 (18)一、质量保证任务范围 (18)二、质量保证执行方式 (18)三、质量保证管理方法 (18)四、捷顺科技实业的质量方针为: (19)工程实施及售后服务 (20)一、施工人员组成(乙方): (20)二、工程执行流程图: (20)三、培训计划: (20)四、维护服务 (21)五、维修服务 (21)六、以下情况不属保修范围 (21)七、更新改进服务 (21)八、建立用户档案,完善产品质量 (21)资格认证 (22)门禁系统部分工程实例 (23)门禁系统现代社会越来越需要高效可靠的身份识别系统。
传统的个人身份鉴别手段如口令、密码、身份证件甚至磁卡、等识别卡方式,已不能完全满足现代社会经济活动和社会安全防范的需要。
从消除人为不安全因素看,只有不易被他人代替、仿制、甚至其本人也无法转让的身份识别凭证才能胜任。
随着信息技术的发展,越来越多企业建立了网络系统并进入世界网组织。
随着网络的普及,很多企业将公司的管理挂接在网络上,以求实现简单化,无人化,智能化系统的发展。
提出了一些待解决的高科技问题,如:独立的保安、防盗、监控、巡更、门禁考勤系统、智能停车场;面监一个信息化建设的组成一体化与网络接口问题,并要求采用最新先进的技术、产品和安全可靠的系统。
出入口门禁控制系统采取以感应卡来取代用钥匙开门的方式。
使用者用一张卡可以打开多把门锁, 对门锁的开启也可以有一定的时间限制。
如果卡丢失了,不必更换门锁,只需将其从控制主机中注销。
出入口门禁控制系统是通过对出入口的准入情况进行控制、管理和记录的设备,对何人何时在何地进行详细跟踪,以实现中心对出入口的24小时控制、操作、监视及管理。
每一个出入口设置一个读卡器,所读取的门禁卡参数经由控制器判断分析:准入则电锁打开,人员可自行通过。
MG200/456-AWD(1.14kV)一拖一型交流电牵引采煤机设备使用维护说明书西安煤矿机械有限公司2008.05第一章安全手册1设备使用维护说明书中的警示符号下面的符号用于设备使用维护说明书中特别重要的说明。
对生命和健康有直接危害的危险标志。
危险无视这些标志必然导致伤害健康甚至生命。
对生命和健康有潜在危害的警告标志。
警告无视这些标志可能会伤害健康甚至生命。
重要信息、规程或警戒危险的标志。
注意无视这些标志会造成设备事故。
要正确处理与采煤机有关的重要事宜标志。
无视这些标志会造成采煤机或其附件故障。
2采煤机上的标志防爆腔标志 Exd[ib]I(150℃)ExdI(150℃)3概述▲除阅读安全规则外,每位运输、装卸、操作、维护人员必须阅读手册中与之相关的内容。
▲该手册必须放置在有关人员常用的地方,如指定的工具箱或工具包中。
▲所有工作必须遵守手册中各项条款。
▲贴在采煤机上的各种安全、危险、操作、保护标志必须完整清晰。
▲合同中如有附加安全条款也必须遵守。
4正确使用▲采煤机必须按照手册指出和要求的条件下使用,使用者必须有充分的安全意识。
任何影响机器的不安全因素,应立即予以纠正。
▲采煤机只能用于采掘和装载煤炭、岩石、矿砂以及其他相似的矿物。
如以下使用都超出了其使用范围:—运人—运料—起吊和牵引—在轨道上压碎块状物—用于破碎顶板以上都是不恰当的使用!▲不能用摇臂升起采煤机。
▲必须严格按照制造商制订的安装、拆卸、使用、操作、维护和修理规则说明书执行,以确保恰当使用。
▲设计和制造的采煤机可以用于易燃和易爆气体环境。
一旦易爆气体浓度达到极限值,如甲烷(CH4)浓度达到极限值,就必须停止机器运转并切断机器电源。
5运输和安装▲设备、大部件或单独零件运输时必须仔细固定并保证用于运输和安装的吊装设备有足够的吊装能力。
6工作人员▲委以采煤机工作的人员必须熟悉本使用维护说明书,特别是安全手册。
对于那些必要时在机器上工作的人员有同样的要求,例如来更换截齿的维修人员等。
SR-6004 产品特点/参数:1.A+B 或 C+D 通道可同时进行 AFS 自动搜频操作.2.具有IR红外线自动对频功能,一键自动对频锁定.3.四通道音量独立可调. 提供4+2音频输出.四通道音频输出独立可控.4.发射器电池电量实时监控. 发射器中会议/手持/领夹可以混搭使用.5.背光式LED显示屏指示了RF和AF信号强度,电池状态,分集通道指示(A/B),频率,频率组/频道等工作状态.6.由于采用4通道相同的工作频率,使得发射器之间可以随时互换,极大地增强了操作的灵活性.7.专业演出级别的相位锁定电路,配合杂讯锁定静噪控制与数码导频技术, 当发射器关闭时,导频控制将AF信号静音以抑制噪声,同时将对应的接收机静音。
保证了对干忧信号的有效阻隔.在同一空间,同一频段同时使用多达20只会议式发射器共用调法:一组:1、55、121、174二组:4、58、130、183三组:9、63、137、190四组:16、70、142、195五组:25、79、145、198若频率设置不当会引起互调干扰。
各个通道信道及频率范围:CHANNAL A: 0-49 FREQUENCY: 740.000MHZ-752.250MHZCHANNAL B: 50-99 FREQUENCY: 752.500MHZ-764.750MHZCHANNAL C: 100-149 FREQUENCY: 765.000MHZ-777.250MHZCHANNAL D: 150-199 FREQUENCY: 777.500MHZ-789.750MHZ系统指标System specifications频率范围Frequency range: 740-790MHz调制方式Modulation mode: FM可调范围Frequency interval: 50MHz信道数目Channels: 200信道间隔Channel interval: 250KHz频率稳定度Frequency stability:±0.005%动态范围Dynamic range:100dB最大频偏Max frequency deviation音频响应Frequency response: 80Hz-18KHz(±3dB)综合信噪比SNR:>105 dB综合失真Distortion: ≤0.5%工作温度Working temperature: -10℃-+40 ℃接收机指标Receiver specifications接收机方式:二次变频超外差Pattern: super heterodyne twice frequency conversion中频频率IF-FRE:第一中频First :110MHz, second 10.7MHz无线接口wireless interface :BNC/50Ω灵敏度sensitivity :12dBμV(80DbS/N)灵敏度调节范围sensitivity range:12-32 dBμV杂散抑制Stray rejection:>75dB最大输出电平Max output level :+10dBV发射器指标Transmitter specifications:无线程式:佩挂发射器采用1/4波长鞭状天线,手持麦克风内置螺旋天线Wireless pattern:输出功率Output power:高功率High power30mW; 低功率Low power 3mW杂散抑制Stray rejection:-60dB供电Power supply :两节AA电池2 AA batteries使用时间Duration time :30mW时大于8个小时>8 hours(30mW),3mW时大于12小时>12hours(3mW)。
一、概述掘进机电控设备主要是由矿用隔爆兼本质安全型开关箱KXJ4-258/1140(660)E(以下简称开关箱)和矿用本质安全型操作箱CX4-4/12E(以下简称操作箱)两部分组成,和BAL1-36/127-150矿用隔爆电铃;DGY35/24B隔爆型照明灯;BZA1-10/24-1ZS隔爆型压扣急停按钮以及油泵电机、截割电机、二运电机、风机电机等组成了掘进机电气系统。
掘进机电气系统各电机均采用双电压电机,工作电压为660V或1140V,通过改变电机接线方式选择工作电压。
掘进机电控系统以可编程控制器(以下简称PLC)为核心,对油泵、截割、二运、风机四个电机的过压、欠压、短路、超温、过载、过流、三相不平衡、电机绝缘进行监控和保护、并具有低压漏电、瓦斯保护、水流异常等功能。
操作箱与开关箱之间通过工业上常用的RS485通讯,稳定性高,仅用两芯信号线便可实现对油泵、截割、二运、风机的开停以及显示各电机运行状态、截割电机负荷、工作电压和各种故障信息,大大减少了操作箱与开关箱之间的连线,操作箱电缆采用快速接头连接方式,安装方便,可靠性高。
开关箱视窗内设有发光管能够显示32种故障信息,与液晶屏可以独离工作。
二、电控设备的参数及特征1.主要用途及适用范围:掘进机电控设备安装在EBZ135型双电压掘进机上,其隔爆型结构适用有瓦斯及煤尘爆炸危险的矿井中。
2.使用工作条件;a) 海拔高度不超过2000米;b) 周围环境温度-5℃~+40℃;c) 周围空气相对湿度不大于95%(+25℃);d) 能承受掘进机的振动,与水平安装倾斜度不超过15°;e) 在有沼气爆炸性混合物隧道或矿井中;f) 无破坏绝缘的气体或蒸汽的环境中;g) 无长期连续滴水的地方;h) 污染等级3级;3.型号的组成及其含义开关箱:KX J 4 -285 / 1140 (660) E操作箱:CX 4 - 4 / 12 E4.安装类别Ⅲ类5、结构特征(1)开关箱开关箱是按照GB3836.1-2000《爆炸性气体环境用防爆电气设备通用要求》和GB3836.2-2000《爆炸性气体环境用防爆电气设备隔爆型电气设备d》的标准设计,属隔爆型电气设备。
首先感谢您选择了本公司的产品。
该产品是由无线接收解码部分和继电器驱动部分组成一个通用型四路控制器。
适合于各种电器的电源开关分散控制、集中控制、多种照明灯控制、交直流电机的正反转停的功能控制。
该控制器是通过无线遥控器来远程控制的,由无线遥控器以射频信号的方式发送给无线接收解码部分,再通过 MCU 来驱动继电器,做出相对应的操作。
实现了无线远程控制,为生活中带来了无“线”方便。
使用该产品前请仔细阅读安装使用说明书。
谢谢!产品功能特点主要功能✧ 点动\自锁或点动\互锁可选 ✧ 低压控制高压的安全隔离✧ 四路继电器可以单独控制、半自动控制等多种组合 ✧ 兼容所有遥控器学习码及滚动码格式✧ 兼容所有类型电机控制(或其他设备)的开关功能技术参数◆ 工作电压:AC12/24V 或DC12V/24V ◆ 继电器触点电流:大于10A ◆ 遥控距离:30~100米◆ 接收频率:315MHz/433MHz 或其他特殊频率可选 ◆ 继电器:一路/两路/三路/四路操作步骤1. 准备好要学习的遥控器,及直流电源 DC12-24V 或交流电源 AC12-24V 。
2. 打开外壳,将 PCB 板上的直流接线端或交流接线端上的螺丝拧松。
3. 直流电源接线方法:关闭电源,按接线端口所标示;V+V-分别接电源12-24VDC 的正极和负极线,上紧螺丝后打开电源,这时,板子的红色LED 亮起,表示接电源正确,如不亮,则检查正极与负极是否接反。
4.通过板上的跳帽选择该控制器是控制的继电器非锁存或者锁存,出厂默认为非锁存。
5. 学习遥控器 ID 码方法:按下板上的按键不放,2秒LED 亮起,按下想要学习遥控器的按键一次,灯熄灭;必须在3秒内再次按该键一次确认,LED 灯快闪6下,表示学习成功;8秒内无收到遥控器信号或者按下遥控器按键第一次3秒内不按第二次确认,则慢闪3下退出,表示学习不成功。
如果对码不成功则红色 LED 不闪,8秒后连闪亮三下熄灭。
1-4轴运动控制系统说明书MCU410–MCU4401.安全须知使用本控制系统前,请您仔细阅读本手册后再进行相关的操作。
仔细阅读本操作说明书,以及用户安全须知,采取必要的安全防护措施。
如果用户有其他需求,请与本公司联系。
工作环境及防护:1.控制系统的工作温度为0-40℃,当超出此环境温度时系统可能会出现工作不正常甚至死机等现象。
温度过低时,液晶显示器将出现不正常的情况。
2.相对湿度应控制在0-85%。
3.在高温、高湿、腐蚀性气体的环境下工作时,必须采取特殊的防护措施。
4.防止灰尘、粉尘、金属等杂物进入控制系统5.应防护好控制系统的液晶屏幕(易碎品):使其远离尖锐物体;防止空中的物体撞到屏幕上;当屏幕有灰尘需要清洁时,应用柔软的纸巾或棉布轻轻擦除。
系统的操作:系统操作时需按压相应的操作按键,在按压按键时,需要食指或中指的指肚按压,切忌用指甲按压按键,否则将造成按键面膜的损坏,而影响您的使用。
初次进行操作的操作者,应在了解相应功能的正确使用方法后,方可进行相应的操作,对于不熟悉的功能或参数,严禁随意操作或更改系统参数。
系统的检修:当系统出现不正常的情况,需检修相应的连接或插座连接处时,应先切断系统电源。
再进行必要的检修。
未得到本公司授权的单位或者个人,不能打开控制系统进行维修操作,否则本公司不予维修。
系统保修说明:保修期:本产品自出厂之日起十二个月内。
保修范围:在保修期内,任何按使用要求操作的情况下所发生的故障。
保修期内:保修范围以外的故障为收费服务。
保修期外:所有的故障均为收费服务。
以下情况不在保修范围内:任何违反使用要求的人为故障或意外故障。
带电插拔系统连接插座而造成的损坏。
自然灾害等原因导致的损坏。
未经许可,擅自拆卸、改装、修理等行为造成的损坏。
其他事项:本说明书如有与系统功能不符、不详尽处,以系统软件功能为准控制功能改变或完善升级,恕不另行通知2.概述本公司研制的运动控制器采用高性能32位CPU,驱动装置支持细分步进电机或者伺服电机,配备液晶显示器,全封闭触摸操作键盘,系统具有高可靠性,高精度,噪音小,操作简单等特点。
(完整)四级皮带输送机电气控制电路PLC课程设计说明书编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望((完整)四级皮带输送机电气控制电路PLC课程设计说明书)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为(完整)四级皮带输送机电气控制电路PLC课程设计说明书的全部内容。
山西师范大学工程学院SHANXISHIFANDAXUE GONGCHENGXUEYUAN课程设计说明书KE CHENG SHE JI SHUO MING SHU课程名称电气控制与PLC课程设计课题名称四级皮带输送机电气控制电路专业班级机电系 1001班姓名景玉杰学号 1030060108指导教师黄秋艳同组者赵志燕、刘伟峰、孟涛、付振国、李宏波2012年5月28日课题:四级皮带输送机电气控制电路一。
皮带输送机概况及控制要求皮带输送机由4台皮带机组成,4台皮带机分别用4台电动机(M1~M4)拖动,如图1所示,控制要求如下:M1M2M3M4图1 皮带输送机系统示意图(1)启动时先起动第一台皮带机(M1),经过10S延时,再依次起动其它皮带机:(2)停止时应先停止最后一台皮带机(M4),待料运送完毕后再依次停止其它皮带机:(3)当某台皮带机发生故障时,该皮带机及其前面的皮带机立即停止,而该皮带机后面的皮带机待料运完后才停止.例如当M2故障时,M1、M2应立即停,经过10S 延时后,M3停,再过10S后M4停。
二。
设计任务1.设计和绘制电气控制原理图或PC I/O接线图、功能表图和梯形图,编写指令程序清单.2。
选择电气元件,编制电气元件明细表.3。
设计操作面板电器元件布置图。
在开关使用安装前,应仔细阅读本使用说明书QJZ-800/1140(660)V-4矿用隔爆兼本质平安型组合开关使用说明书哈尔滨煤研电器制造有限责任公司在开关使用安装前,应仔细阅读本使用说明书2021 年12 月在开关使用安装前,应仔细阅读本使用说明书一、概述1、主要用途及使用条件QJZ-800/1140 〔660〕V-4矿用隔爆兼本质平安型组合开关适用于煤矿井下及其它周围介质中含有甲烷混合气体,具有煤尘爆炸危险的矿井中,使用在频率50HZ、电压1140〔660〕V,单台接触器最大工作电流400A的线路中。
当设备出现过载、短路等故障时,能自动切断电源并显示及记忆故障信号,合闸前还具有漏电闭锁及试验功能。
2、正常工作条件a〕海拔不超过2000M;b〕周围空气温度为-5〜40 C;c〕在有沼气与煤尘爆炸性混合物的矿井中;d〕周围空气相对湿度不大于95%〔25%时〕;e〕无破坏绝缘的气体或蒸汽的环境中;f〕无显著摇动和冲击振动的地方;g〕能防止滴水的地方;h〕与水平面安装倾斜度不超过15°;i〕安装类别川类,污染等级3级。
3、产品规格每组开关有二个工作回路,每一回路分为二个工作支路,共四个工作支路,每一工作支路单独有一组微电脑控制组件,具有过载、短路、欠压、断相、漏电闭锁保护功能,每一工作支路能单独启动机电设备同时多个工作支路可以实现联控。
每一工作回路〔由一台400A的隔离换向开关控制〕,共有二台400A的隔离换向开关和四个工作支路,每一回路的二个工作支路也可以分别设置为低速、高速后可以控制双速电动机,由低速自动切换至高速,具有时间、电流两种切换方式,可以控制两台双速电动机或四台单速电动机。
可以控制的主要设备有采煤机、刮板运输机、转载机、破碎机、乳化液泵、皮带运输机、喷雾泵、等。
4、型号及意义Q J Z - 1 X 800 / 1140 _____ —4 -支路数I___ 额定电压-------------- 总电流-------------------------- 组数' ------------------------------------- 真空--------------------------------------- 隔爆兼本安型起动器5、执行标准GB3836.1-2000 GB3836.2-2000爆炸性气体环境用电气设备第爆炸性气体环境用电气设备第1局部:通用要求;2局部:隔爆型“ d〞;GB3836.3-2000爆炸性气体环境用电气设备第3局部:增安型“ e〞;GB3836.4-2000 GB14048.1-2006爆炸性气体环境用电气设备第4局部:本质平安型“ i〞;低压开关设备和控制设备第1 局部:总那么;MT111-1998Q/HMD 017-2021矿用防爆型低压交流真空电磁起动器;矿用隔爆兼本质平安型双速电动机真空电磁起动器JB6312-92矿用隔爆型煤电站变压器综合装置、主要技术参数、性能1、根本参数a) 额定电压:1140V( 660V);b) 总工作电流:1200A;c) 额定频率:50HZ;d) 单路最大工作电流:400A;e) 工作制:不间断工作制;f )电寿命:AC-3 30 万次;AC-4 3 万次;g) 机械寿命:300 万次;h) 极限分段能力:在3Ie 条件下,正、反各3 次;i )动作性能:在额定电压值的75%〜110%范围内,组合开关应能可靠吸合,组合开关的释放电压应不高于额定电压值的65%,其释放电压不应低于20%的额定电压值;j ) 本安电路参数a) 本安电路最高输出电压( AC < 19Vb) 本安电路最大短路电流( AC < 60mAc) 本安电路工作态最高输出电压( DC < 13Vd) 本安电路工作态最大输出电流( DC < 40mAe) 本安组件继电器工作电压( AC < 250Vf) 本安组件继电器分断电流(AC) < 1Ag) 本安先导电路的外部电路须符合以下要求:线路电感:w 1.0mH/Km, 线路电容:w 0.10卩F/Km。
PLC+变频器的一拖四恒压供水控制系统应用摘要:本文介绍了变频器在某生活小区双恒压供水系统中的应用情况。
1.引言本文是针对某生活小区实际情况,结合用户生活/消防双恒压供水控制的要求,我们进行改造的一些心得。
现将其中的改造情况介绍如下。
作为变频器在供水控制应用中的案例系列篇。
2.用户现场情况如图1所示,市网自来水用高低水位控制器EQ来控制注水阀YV1,自动把水注满储水水池,只要水位低于高水位,则自动向水箱注水。
水池的高低水位信号也直接送给PLC,作为水位报警。
为了保持供水的连续性,水位上、下限传感器高低距离较少。
生活用水和消防用水共用四台泵,平时电磁阀YV2处于失电状态,关闭消防管网,四台泵根据生活用水的多少,按一定的控制逻辑运行,维持生活用水低恒压。
当有火灾发生时,电磁阀YV2得电,关闭生活用水管网,四台泵供消防用水使用,并维持消防用水的高恒压值。
火灾结束后,四台泵改为生活供水使用。
图1 生活/消防双恒压供水系统示意图现场设备参数如下:型号 65-315(I)A流量 50m3/h扬程 90m效率 56%转速 2900r/min电机功率 22KW水泵台数 4台3.系统控制要求用户对四泵生活/消防双恒压供水系统的基本要求是:⑴生活供水时,系统低恒压运行,消防供水时高恒压值运行。
⑵四台泵根据恒压的需要,采取先开先停的原则接入和退出。
⑶在用水量小的情况下,如果一台泵连续运行时间超过1天,则要切换下一台泵,系统具有倒泵功能,避免一台泵工作时间过长。
⑷四台泵在启动时都要有软启动功能。
⑸要有完善的报警功能。
⑹对泵的操作要有手动控制功能;手动只在应急或检修时使用。
4设备选型(1)JD-BP32-XF型供水变频器JD-BP32-XF型是山东新电子公司推出的专用于供水变频器,使用空间电压矢量控制技术适用于各类自控场合。
在恒压供水中可以采用这类变频器。
JD-BP32-XF型变频器除具有变频器的一般特性外,还具有以下特性:水压高、水压低输出接口,变频器运行上限、下限频率(可以任意设定),可以方便地进行双压力控制,内置智能PI控制,以上功能非常适用于供水控制要求。
KZW2-660S型胶带输送机电控装置使用说明书煤炭科学研究总院上海分院运输机电研究制造中心(2007年8月)一概述KZW2-660S型胶带机电控成套装置(以下简称装置)由KTW2-12S本安型操纵台(以下简称控制台)以及KZW2-660S隔爆兼本安型控制箱(以下简称控制箱)组成。
可控制多种类型的胶带输送机,适用于煤矿井下有瓦斯、煤尘爆炸的恶劣环境,该装置与调速型液力偶合器配合可实现电机空载分时起动,胶带慢速起动(也称软起动),并形成多台驱动电机功率自动平衡的闭环调速系统。
该装置与电机磁力起动器,互感器界线盒,信号系统,各类保护传感器等组成的胶带输送机电控系统,能够可靠地实行胶带输送机的软启动、起动预警、停车、紧急停车、故障保护和对给煤机的开停控制。
具有多种运行状态及故障状态的LED显示以及电机电流、胶带速度、料位等的数字显示,具有拉线、跑偏的智能对位显示。
该装置既能实现单机控制,又可多机联控(集控),也能与矿井监控系统联网通讯,性能可靠,操作维护方便,用户容易掌握,是煤矿井下胶带输送机理想的配套设备。
二系统构成及主要设备功能1 系统构成系统主要由操作台、微机控制箱、电机磁力启动器、保护传感器、信号电铃以及联络电话等设备构成。
该系统适用于多机集中或多点驱动的上、下运及平运胶带输送机、可伸缩胶带输送机,可直接控制以下设备:⑴闸电机⑵主电机磁力起动器⑶给煤机磁力起动器⑷卸载胶带机磁力起动器⑸装载胶带机磁力起动器⑹油泵磁力起动器(配调速型液力耦合器或液力制动器)⑺电磁阀系统基本配置见表一。
表一注:L—输送机长度常规电控选择见表二。
2 各主要设备功能⑴ KTW2-12S操作台完成各种设备的起停操作,具有电机电流、胶带速度、煤仓煤位的数字显示以及拉线开关和跑偏开关的位置显示,并有设备运行及故障状态的LED显示功能。
⑵ KZW2-660S微机控制箱是操作台的主要配套设备,提供自身及操作台所需的电源,实现本安和隔爆信号的互相转换并可直接控制隔爆型电气设备(如电液闸、电磁阀和电铃等)。

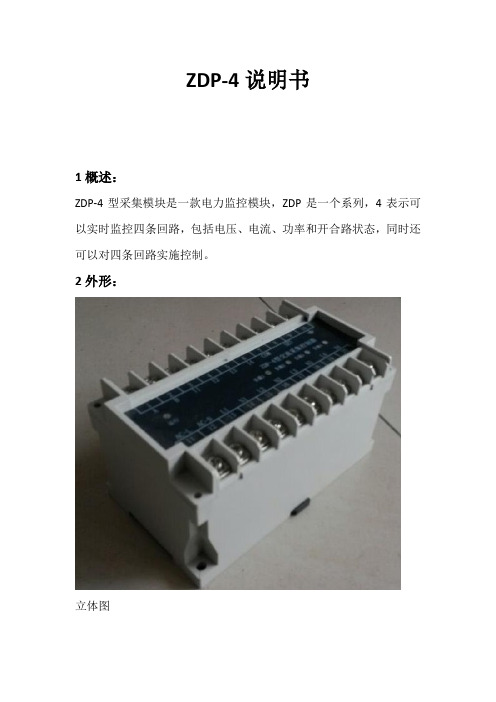

ZDP-4说明书1概述:ZDP-4型采集模块是一款电力监控模块,ZDP是一个系列,4表示可以实时监控四条回路,包括电压、电流、功率和开合路状态,同时还可以对四条回路实施控制。
2外形:立体图正面图侧面图背面图3技术参数:适用系统:线电输出回路测量参数:母线电压、出线电流、功率测控路数:4路线电(电压、电流、功率)输入额定电压:220v AC额定频率:50Hz ±5%通讯接口:RS485,2线,ZDP协议4安装:外形尺寸:L:250 W:14 H:40 单位(mm)安装方式:立地式、壁挂式5 ZDP-4采集器的接线方式:ZDP-4采集器上标有1—20号共20个端子。
1、2号端子为RS485接口,1接正极、2接负极。
3、4、5、6号端子为开关控制端子,7号是公共端,例,7号和3号短接一次闭合第一路开关,短接第二次断开第一路开关,二、三、四路都是一样的控制。
8、9号是设置端子,短接8、9号端子后进入设置模式,可以修改ZDP-4采集器的地址和工作方式;10号是接地端子;11、12号端子接母线进线,11接L线,12号接N线;13、14号端子接第一路回路输出;15、16端子接第二路回路输出;17、18号端子接第三路回路输出;19、20号端子接第四路回路输出。
具体的结构如下图所示:6 ZDP通讯协议:初始地址为52●关于工作模式字设置。
工作模式字为:ABH,表示断电重起后,自动保存原来的负载分合状态;工作模式字为:非ABH的任意值,如00H,断电重起后,自动复位,所有负载处于关闭状态。
●更改某台控制器地址。
在线、离线均可。
条件是将要更改地址的控制器模块上“SET”(8,9号)短接,则总线上只有此模块接受地址读写命令。
三,工作控制命令●命令码后面的1X 2X 3X 4X,高字节为4台负载编号,低字节X=A代表合闸,X=D代表断电。
上述1、2、3、4的位置固定,不可以改变次序。
●如果只执行各别负载启停,其他不执行的则忽略,其位置可以是除“?X”的任意数据(?:取值1—4;X:取值A或D)。
xdm-4直流监控说明书摘要:1.概述2.产品介绍3.系统组成4.操作方法5.技术参数6.注意事项7.售后服务正文:【概述】xdm-4直流监控说明书,为您详细介绍了xdm-4直流监控产品的相关信息,包括产品特点、使用方法、技术参数等内容,帮助您更好地了解和使用该产品。
【产品介绍】xdm-4直流监控是一款高性能的直流电源监控系统,主要用于监控直流电源的运行状态,保证设备正常工作。
该产品具有高精度、高稳定性、高可靠性等特点,适用于各种场合。
【系统组成】xdm-4直流监控系统主要由监控主机、监控模块、传感器等部分组成。
监控主机负责数据处理和通讯功能;监控模块负责采集直流电源的运行参数;传感器负责检测相关物理量,如电压、电流、温度等。
【操作方法】xdm-4直流监控的操作方法简单易用,通过监控主机上的触摸屏可以进行各种参数的设置和查询。
用户可根据需要设定报警阈值,当电源参数超出设定范围时,系统会自动发出警报。
此外,还可通过通讯接口与上位机进行数据传输和远程控制。
【技术参数】xdm-4直流监控的技术参数如下:- 输入电压范围:DC 12V-750V- 输入电流范围:0.5A-1000A- 测量精度:≤±0.5%- 报警方式:声光报警、短信报警、上位机报警- 通讯接口:RS485、以太网- 工作环境:温度-20℃~+70℃,湿度5%~95%【注意事项】使用xdm-4直流监控时,请确保电源稳定、可靠,避免在高温、潮湿、易燃易爆的环境中使用。
请勿擅自拆卸、改装系统,以免造成设备损坏。
【售后服务】我们承诺为用户提供优质的售后服务,包括产品安装、调试、培训、维修等。
电控直列泵RED4电子调速器控制箱使用说明书泰安北方试验设备厂柴油机电控高压直列泵的检测维修RED4电控直列泵控制箱使用说明书一、简介:随着电子技术的发展以及人们对汽车排放指标要求的提高,一种新型的柴油机高压油泵正越来越多的进入市场,这就是柴油机的电控高压油泵,这种泵与以往机械式高压泵的不同主要是调速机构及预行程调整机构。
普通机械泵是采用飞锤利用离心力的原理实现调速,而预行程是通过调整垫片来实现。
电子控制式高压油泵是采用电磁铁或直线电机等方式来实现调速,电信号的大小可改变喷油量,预行程则是采用在柱塞上增加的控制套或由电磁阀控制内腔压力(VE泵)实现,也是完全由电信号控制大小,在此我们仅介绍电控高压直列泵的结构、原理及维修。
在我国市场上常见的电控高压直列泵主要是日本杰克赛尔公司生产的电控泵,它们大概可以分为以下几种:1、机械式调速器,电子控制预行程;2、电子式调速器,无预行程控制机构;3、电子式调速器,电子控制预行程。
二、RED4调速器的结构及工作原理目前电控直列泵上的电子调速器主要有两种RED3型,RED4型。
日本柴油机机器株式会社早在1983年就向市场推出了直列式合成泵用的RED3型电子调速器。
其后又发展了RED4型电子调速器。
RED4型电子调速器可以是全程调速器,也可以是两极调速器,或上述两种调速器的组合型。
工作类型的转换是通过单元内部的程序决定的。
因此,RED4型电子调速器作为通用型电子调速器适用时,可以应用于卡车、公共汽车、发电装置、工程机械以及消防车辆等各种场合。
RED4型电子调速器的主要构成部件是:壳体、执行装置及盖板。
相对于RED3型电子调速器系统,RED4型调速器的控制线路,伺服电路、驱动电路、传感电路—布置在调速器的执行机构中,外界噪声干扰很小。
电控泵是配装了RED(RED3或RED4)系列电子调速器的直列泵系统,通过计算机控制直泵式柴油机的喷油量。
该系统的特征是:保证直泵式柴油机的低油耗,同时可以改善柴油机的排放。
4.安装4.1设定内机地址内机设定地址时,机号代码应在0-7之间且不重复,外机无需改动。
4.2 室外机开关组合进行的控制功能4.3 以室外机为单位将连接的全部室内机组置于制冷试运行方式的功能.以室外机为单位将连接的全部室内机组置于制热试运行方式的功能.(运行顺序)<注1>进出风温差大致标准进风“制冷”时,最少运行30min后,空调进出风干球温差在10℃以上为正常(最大频率运行时)。
置于“制热”时,最少运行30min后,空调进出风干球温差在18℃以上为正常(最大频率运行时)。
<注2>运行电流值的大致标准制冷/制热均在标定电流值的+15%以内为正常(最大频率运行时)电流值会因运行条件不同而有以下差异:•大于标准电流时•低于标准电流时(1)室内、外温度高(1)室内、外温度低(2)室外机散热不良(制冷时)(2)制冷剂气体泄漏(制冷剂不足)<注3>运行压力的大致标准一般标准如下:运转开始15min后的值(温度为干球温度)因运行条件变化引起高压、低压变化的趋势•室内温度上升—高压、低压上升•室内温度上升—高压、低压上升•室内温度下降—高压、低压下降制热•室内温度下降—高压、低压下降制冷•室外温度上升—高压、低压上升•室外温度上升—高压、低压上升•室外温度下降—高压、低压下降•室外温度下降—高压、低压下降5.制冷系统维修资料及电控系统维修资料5.1室内机故障显示表5.2室外机故障显示表A、线控器显示E1时,可检查室内机主板LED1或室外机主板LED1(KR-80W/(BP))、室外机主板LED(ALARMA或ALARMB(KR-120W/(BP)B、遥控接收器室外机故障表示方法C、KR-110W/(BP)、KR-140W/(BP)、KR-140W/(S)(BP)、KR-280W/(BP)外机电脑板LED灯显示故障代码出现故障时,室外机电脑板上的LED(ALARM)闪烁,闪烁的次数与检修代码相同。
一.概况名词:1、T1A 变频A机室内环境温度2、T1B 变频B机室内环境温度3、T2A 变频A机室内热交换器温度4、T2B 变频B机室内热交换器温度5、T3 变频室外热交换器温度6、T4 变频室外环境温度7、T5 变频排气温度8、T6 变频压缩机顶部温度9、T7 变频模块温度10、TS 设定温度11、T1C 定频C机室内环境温度12、T1D 定频D机室内环境温度13、T2C 定频C机室内热交换器温度14、T2D 定频D机室内热交换器温度1.概述:本电控是为变频一拖二,及两个定频一拖一组成,室外供电,首次开机时,压缩机自动延时1分钟错开启动,定频D大压缩机先启动,然后C压缩机启动,最后变频机启动,三个电控系统基本独立,由室外机为主进行系统控制。
各室内机既能独立控制,又能集中控制。
2.基本功能一拖四的四台室内机可单独运行或同时运行。
运行模式为制冷、制热、抽湿、送风、自动设定温度17℃--30℃风速为高、中、低、自动四档设定功能导风叶位置设定及自动摇摆功能定时开关设定功能睡眠功能掉电记忆功能运行状态指示测试功能计算机检测功能将AD采样结果、保护信息等,各种信息传给计算机,同时可由计算机传输命令给主芯片,控制主芯片的工作,通过计算机检测主芯片的输出而达到计算机检测的目的。
计算机检测功能可以完成PCB 板自检功能、快检功能。
LED 显示及故障报警功能Array强制功能和遥控功能各种保护功能3.电控结构见图14.室内、外机连接图图2 一拖四多联变频机室内、外控制连接图二.变频电控控制(一)变频室内控制功能1.变频室内芯片控制功能变频室内分A、B机,先开机为A机,后开机为B机,B机的运行模式如与A机有冲突则关B机。
运行时,室内机根据[T1-TS]将当前能力需求进行分级,并发送到室外系统片,系统片据此来调节压缩机运行频率和电子膨胀阀的开度。
温度检测有±1℃的误差.1.1模式控制室内机开机,每次室内风机以中风2s启动,然后按设定风速运行。
遥控器无强制运行方式和经济运行方式,但有遥控快检设置(跳线决定)。
在制热模式和自动模式中的制热运行中,若接收到遥控关机信号时,室内机首先向室外机发送能力需求为OFF级的请求信号,室内风机改为低风运行,运行指示灯立即熄灭,20秒后室内机向室外机发关机命令并关室内风机. 当处于b区时间T>5分钟,上升到a区1.1.1制冷模式●能力需求:●室内风机动作:低风(设定风)1.1.2制热模式●能力需求:●制热室内风机运行:● 制热防冷风:(1.1.3抽湿模式● 能力需求●室外冷凝器高温保护有效)●其他动作按制冷进行1.1.4送风模式●室内风机可遥控选择为“高风”、“中风”、“低风”、“自动”。
(温度传感器不作开短路判定)●自动时,按设定温度24℃时的制冷风速进行变化。
(只对室温温度传感器作开短路判定)1.1.5自动模式:●模式判断(每5分钟判断一次具体运行状态)●能力需求●自动模式室内风机运行:●室外风机和四通电磁阀的运行:根据T1-Ts判定空调机的制冷和制热运行状态,分别按制冷和制热模式运行,并且制冷和制热过程中的保护皆有效。
1.2室内机保护、故障功能室内机正常保护和故障功能包括:●室内热交换器高温、低温保护●室内机、开关板通讯故障●室内温度传感器开路或短路故障●室内保险丝熔断故障室内机发生保护功能时,室外机LED显示,室内机LED不显示,室内机电机,导风叶片控制状态不变.室内机发生故障时,室内外机LED都显示,整机关机.1.2.1制冷(或抽湿)模式蒸发器防冻结保护●T2≤2℃时,室内机每30秒将自身能力需求下降一档直至C档,直至T2〉5℃后,恢复保护前的能力需求。
(强制制冷时此保护无效.)●T2〈0℃ 3秒钟,室内机向室外机发出停压缩机请求信号,T2〉6℃时室内机向室外机发出开机请求信号。
●蒸发器低温保护在制热,除霜和压缩机启动后三分钟内无效●低温保护适用于遥控制冷,强制制冷,自动制冷,抽湿模式,强制自动制冷。
1.2.2制热模式蒸发器高温保护●T2>56℃时,室内机每30秒将自身能力需求下降一档,当T2<52℃或已降至C档时停止降档,当T2<45℃时恢复其原始能级.●T2>60℃时,室内机向室外机发出停室外风机请求信号.当T2<52℃且压缩机运行时室内机向室外机发出开室外风机请求信号.●T2>65℃时, 室内机向室外机发出停压缩机请求信号. 当T2<45℃时, 室内机向室外机发出开机请求信号●室内风机处于“关”状态时,蒸发器防高温保护无效。
高温保护适用于遥控制热,自动制热模式.1.2.3室内机通讯故障保护室内机检测到通讯故障,传感器故障时,整机停机.通讯连续2分钟接收不到对方信号或信号错误动作:室内外机关机并LED显示;但当信号恢复正常时室内外机恢复正常工作.1.3定时功能●机器定时最长时间为24小时,最小分辩率为15分钟的定时开/关机功能.●定时开:设定时间之后再关机,此时运行灯灭,定时灯亮,到设定时间机器应自动开机;●定时关:设定时间之后,机器到设定时间应自动关机;●定时开~关:设定开机时间和关机时间后关机,机器到设定开机时间应自动开机,然后到设定关机时间应自动关机。
●定时关~开:设定关机时间和开机时间后, 机器到设定关机时间应自动关机,然后到设定开机时间应自动开机。
●定时功能为机器执行一次有效。
注:定时误差不大于10秒/小时。
1.4睡眠功能睡眠方式仅对自动、制热、制冷有效,设定睡眠模式后,若切换或改变设定温度,则原有的睡眠方式取消。
1.4.1制冷模式的睡眠方式:(下图)1.5叶片控制功能●上电关闭角度:上电时应该关闭的角度为135°●制冷:制冷、送风及抽湿打开的标准角度为50°●制热:制热时打开的标准角度为105°●每按一次“SET”摆6°,叶片只能在50~105°范围摆动●叶片自动摇摆角度:30°,且只能在50~105°内摆动。
⏹制冷,抽湿或送风模式下设置自动摇摆:◆当50°≤叶片角度≤65°时,则以标准角度+15°为中心进行摇摆;◆当65°叶片角度≤90时,叶片以当前位置为中心继续进行摇摆。
◆当叶片角度>90°时, 则以标准角度90°为中心进行摇摆;⏹制热模式下设置自动摇摆:◆当0°≤叶片角度≤65°时,则以标准角度+65°为中心进行摇摆;◆当65°<叶片角度≤90°时,叶片以当前位置为中心继续进行摇摆。
◆当叶片角度>90°时, 则以标准角度90°为中心进行摇摆;●关机时,导风叶片回到初始的0度位置1.6室内机LED显示功能:运行指示LED1,定时指示LED2,自动指示LED3,化霜及预热灯LED4●刚上电未没开机时,运行指示灯以1HZ闪烁●开机后,当该室内机为A机时,运行指示灯以0.2HZ闪, 当该室内机为B机时指示灯常亮●关机后,运行指示灯灭●定时设定期间,定时指示灯亮●化霜期间或防冷风期间,化霜预热灯亮,●内风机开时(高,中,低),化霜预热灯灭●强制制冷时,化霜预热灯和运行指示灯以0.2HZ闪。
●模式冲突时, 定时和化霜灯同时以5Hz闪烁.●室温传感器检测口电压在0.2~4.8V以外,仅定时灯以5HZ闪烁●蒸发器传感器检测口电压在0.2~4.8V以外,仅自动灯以5HZ闪烁●温度保险丝熔断,仅运行灯以5HZ闪烁●室内机检测到通讯故障保护时,仅化霜灯5HZ闪烁。
●室外故障时,运行指示灯LED1、定时指示灯LED2、自动指示灯LED3、化霜预热灯LED4同时以0.2Hz闪烁.1.7 自我诊断功能机器发生异常时,由芯片检测并通过LED显示出来:但在遥控关机或待机状态下无显示1.8红外遥控接收功能:1.9循检功能:进行循检测试,循环一周之后进入正常待机状态,测试对象动作顺序如下:运行灯,定时灯自动灯,化霜灯,摇摆电机,室内高风,中风,低风,蜂鸣器2.控制对象说明:2.1室内风机控制●室内风机接线图●室内风机输出内风机风速分高、中、低、三档.室内风机可遥控选择为“高风”、“中风”、“低风”、“自动”。
●抽湿模式下,风速固定为“低风”.●强制制冷时,内风机风速固定为“高风”.●制热化霜时,内风机风速OFF。
●强制自动时,按设定温度24℃时的制冷风速进行变化。
●额定测试运行时,内风机风速为高风。
●室内风机2S中风启动,然后按设定风速运行.●接收到“关机”指令时,关室内风机。
2.2 室内机LED显示功能:运行指示(POWER) LED1,定时指示(TIMER) LED2,自动指示LED3,化霜及预热灯LED42.3蜂鸣器输出控制●上电复位响 2 声,摇控接收正确时响一声;●蜂鸣器输出4096HZ.2.4遥控信号检测端口控制:红外遥控接收中断输入口2.5 风机热保护端口●当电机热保护断开时,该端口为低,空调所有输出关,待保护器复位后空调以原设定自动恢复运行。
(LED显示保护)●开关量输入。
2.6机型选择端口:四个跳线2.7E2PROM跳线端口预留2.8快检端口当该端口为低电平时,将1分钟以上的定时器缩短60倍。
(部分可降低)2.9强制端口强制制冷:当该端口电平为低时,室内机进入强制制冷模式.强制自动:当该端口电平为低时,室内机进入强制自动模式.2.10掉电保护端口:室内外具有掉电保护功能;2.11室温、管温检测端口2.12异步通讯端口功能(RXD0,TXD0)●该通信方式为异步通信,有2个端口,TXD0是输出,RXD0为输入。
满足规则中的要求。
2.13负离子发生器功能预留:2.14换气功能预留2.15循检功能端口预留2.16加湿功能预留三.变频室外控制功能室外控制功能分变频器控制部分、系统控制部分。
主要功能为:处理室内机发送到室外机的能力需求信号、模式信息等,控制两个电子膨胀阀的开度,并将压缩机的目标运转频率、四通阀开关命令、室外风机开关命令传到变频器控制部分,并接收变频器部分传来的保护信息、频率信息,传输到室内芯片.(二)变频室外系统控制1. 1 室外系统控制功能1.1.1运行模式确定● 开单机时以单机为准,开双机时,以先开的室内机(A 机)模式为准,并将与 A 机模式有冲突的B 机关机。
●●A 1.1.2制热模式下的化霜控制● 条件:T3〈-2℃连续40分钟 ● 动作:◆ 将化霜前电子膨胀阀开度保存,在化霜过程中所有电磁膨胀阀开度保持200P ,化霜结束后回到化霜前开度。
◆ 化霜过程:压缩机 四通阀 外风机内风机 XP注意:由A-D、E-H段压缩机按升降频率规则进行运行。
