广东海洋大学电机学答案_习题答案

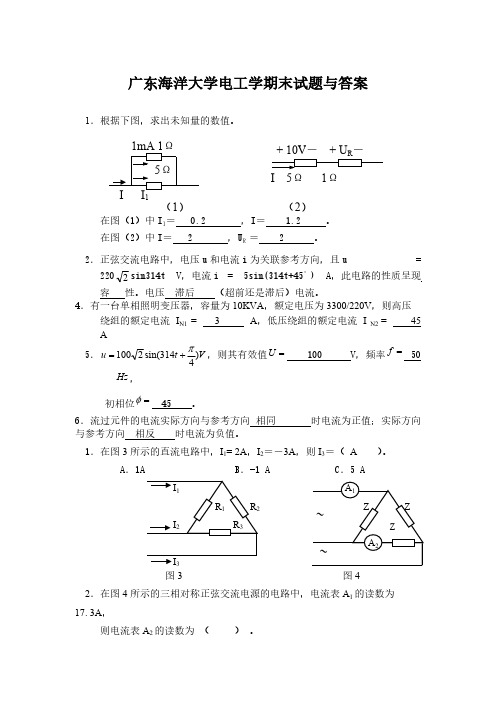

广东海洋大学电工学期末试题与答案1．根据下图，求出未知量的数值。

在图（1）中I 1＝ 0.2 ，I ＝ 1.2 。

在图（2）中I ＝ 2 ，U R ＝ 2 。

2．正弦交流电路中，电压u 和电流i 为关联参考方向，且u = 2202sin314t V ，电流i = 5sin(314t+45°) A ，此电路的性质呈现 容 性。

电压 滞后 （超前还是滞后）电流。

4．有一台单相照明变压器，容量为10KV A ，额定电压为3300/220V ，则高压绕组的额定电流 I N1 = 3 A ，低压绕组的额定电流 I N2 = 45 A 5．V t u )4314sin(2100π+=，则其有效值=U 100 V ，频率=f 50Hz ，初相位=φ 45 。

6．流过元件的电流实际方向与参考方向 相同 时电流为正值；实际方向与参考方向 相反 时电流为负值。

1．在图3所示的直流电路中，I 1= 2A ，I 2＝－3A ，则I 3＝（ A ）。

A ．1AB ．-1 AC ．5 A I 1 A 1R 1 R 2 Z ZI 2 R 3~ ZA 2 I 3 ~图3 图4 2．在图4所示的三相对称正弦交流电源的电路中，电流表A 1的读数为17.3A ， 则电流表A 2的读数为 （ ） 。

A ．17.3 AB ．-17.3 AC ．10 A1mA 1Ω5Ω I I 1+ 10V － + U R － I 5Ω 1Ω（1） （2）3．图5所示电路中，开关长期打开，在t = 0时合上，则i (0+)＝( ）。

A ．1 AB ．32A C ．1.5 A图5 图66．已知某电路视在功率S =5000VA ，无功功率Q =3000Var ，则有功功率P 为（ C ）。

A ．2000 WB ．8000 WC ．4000 W三、判断题：对的在括号内打“√”，错的在括号内打“×”。

（每题1分，共6分）1．在计算电路中某元件上的消耗功率时，可以采用叠加原理（ Y ） 2．在任何并联电路中，电路中总电流有效值的大小一定等于各支路电流有效值 的大小之和。

专升本《电机学》_试卷_答案专升本《电机学》一、（共75题,共150分）1. 一个带有铁芯的电感，增加线圈的匝数，其电感大小会（…..）。

（2分）A.不变B.变大C.变小D.基本不变标准答案：B2. 直流电机电枢固定，电刷和磁极同时旋转，电刷两端电压的性质是（…..）。

（2分）A.交流B.直流C.脉冲D.以上都不对标准答案：B3. 一台由原动机拖动的直流发电机，改变直流发电机的旋转方向，换向器两端的电压极性会（…..）。

（2分）A.改变B.保持不变C.以上都不对标准答案：A4. 一台他励直流电动机，若带恒转矩负载运行，采用降压调速，则稳定后（…..）不变。

. （2分）A.输入功率B.输出功率C.电磁功率D.电枢电流标准答案：D5. 一直流电动机拖动一台他励直流发电机，当电动机的外电压，励磁电流不变时，增加发电机的负载，则电动机的电枢电流和转速n将（…..）。

（2分）A.电枢电流增大，n降低B.电枢电流减少，n升高C.电枢电流减少，n降低D.电枢电流增大，n升高标准答案：A6. 一台变压器一次侧接在额定电压的电源上，当二次侧带纯电阻负载时，则从一次侧输入的功率（…..）。

（2分）A.只包含有功功率B.既有有功功率，又有无功功率C.只包含无功功率D.为零标准答案：B7. 若一台变压器若将其原边外加电压U1和频率f1同时升高20%，其铁心损耗（…..）。

（2分）A.升高B.降低C.不变D.基本不变标准答案：A8. 一台变压器原设计的频率为50HZ，现将它接到60HZ的电网上运行，当额定电压不变时，铁芯中的励磁电流将（…..）。

（2分）A.增加B.不变C.减少D.为零不能运行。

标准答案：C 9. 一台单相变压器，U1N/U2N =220/10，若原方接在110V的单相电源上空载运行，电源频率不变，则变压器的主磁通将（…..）。

（2分）A.增大；B.减小；C.不变。

标准答案：B10. 下面哪一个不是变压器并联运行的条件（…..）。

电机学练习题库（附答案）一、单选题（共45题，每题1分，共45分）1.某三相异步电动机最大转矩的大小与（）。

A、转子漏电抗无关B、转子电阻有关C、转子漏电抗成正比D、转子电阻无关正确答案：D2.交流电机定、转子的极对数要求（）。

A、任意B、不等C、不可确定D、相等正确答案：D3.变压器的储油柜位于变压器油箱的上方，通过（）与油箱相通。

A、冷却装置B、气体继电器C、绝缘套管D、吸湿器正确答案：B4.三相交流旋转电机的相带是（）。

A、240°B、60°相带C、360°D、120°相带正确答案：B5.如果电网容量允许，鼠笼式异步电动机应采用（)。

A、Y-B、自耦变压器降压起动C、直接起动D、延边三角降压启动正确答案：C6.电力变压器是常用于改变（）的电气设备。

A、交流电压大小B、交流电源频率大小C、电能大小D、直流电压大小正确答案：A7.当异步电动机的负载超重时，其起动转短将（）。

A、与负载轻重无关B、愈大C、为零D、愈小正确答案：A8.当同步电机空载电势店相位滞后端电压U时，电机运行于（）状态。

A、不确定B、电动机C、调相机D、发电机正确答案：B9.三相异步电动机定子绕组通入频率为分的电流，当转子不动时，其转子频率万为(）。

A、f₂>fB、f₂<f₁C、f₁=f₂D、f₂=0正确答案：C10.同步发电机的空载特性是（）。

A、一条过原点的直线B、一条向下弯曲的曲线C、磁饱和曲线D、双曲线正确答案：C11.转差率为s的异步电动机，电磁功率为P，则sP将等于（，A、机械功率B、总机械功率C、转子铜耗D、定子铜耗正确答案：C12.考虑磁路饱和，单相变压器空载运行时（）。

A、当电流为正弦波时，主磁通为正弦波B、磁通为平顶波时，电流为正弦波C、当电流为正弦波时，主磁通为尖顶波D、当磁通为正弦波时，电流为平顶波正确答案：B13.异步电动机处于理想空载状态时，转差率为（）。

单选题直流发电机主磁极磁通产生感应电动势存在于（）。

收藏A.电枢绕组和励磁绕组B.电枢绕组C.励磁绕组D.换向极绕组回答错误!正确答案： B一台三相六极的交流电机，定子绕组为单层叠绕组，则该定子绕组共有（）个线圈组收藏A.6B.12C.8D.9回答错误!正确答案： D如果三相异步电动机电源电压下调10％，此时负载转矩不变,则转子电流（）。

收藏A.增大B.不变C.减小D.不一定回答错误!正确答案： A一台他励直流电动机拖一台同步发电机运行，当发电机负载增加时，电动机电枢电流的变化为( )收藏A.变大B.变化不确定C.变小D.不变回答错误!正确答案： A直流电机的电枢绕组（）。

收藏A.每个线圈相互独立B.每个极下的线圈相互独立C.不确定D.全部闭合回答错误!正确答案： D三相绕线式异步电动机采用转子串电阻起动时（）。

收藏A.起动电流减小，起动转矩也减小B.起动电流减小，起动转矩增加C.起动电流减小，起动转矩不变D.起动电流减小，起动转矩可能增大回答错误!正确答案： D(Y,d11)联接的三相变压器中，存在三次谐波的有（）。

收藏A.一次绕组的相电流B.二次绕组的线电流C.二次绕组的相电流D.一次绕组的线电流回答错误!正确答案： C同步发电机带容性负载时，其调整特性是一条（）。

收藏A.下降曲线B.水平直线C.上升的曲线D.有拐点的曲线回答错误!正确答案： A若电枢回路中串入同样大小的电阻，比较能耗制动初瞬与电枢反接制动初瞬时的电枢电流大小为( )。

收藏A.无法确定B.二者相等C.前者小于后者D.前者大于后者回答错误!正确答案： C一台三相六极异步电动机，接到50赫兹额定电源上，额定运行时转差率为0.0 2，此时转子电流的频率（）。

收藏A.49HzB.1HzC.0HzD.50Hz回答错误!正确答案： B直流电机电枢反应的发生原因是（）。

收藏A.与发电机或电动机运行状态有关B.与主极是否励磁有关C.与是否带负载有关D.与是否旋转有关回答错误!正确答案： C三相异步电动机定子绕组接到三相对称电源上，每个极面下的气隙磁通大小主要决定于（）。

电机学练习题库+参考答案一、单选题（共45题，每题1分，共45分）1.硬磁材料比软磁材料磁沸回线包围面积（了。

A、不确定B、相同C、小D、大正确答案：D2.三相交流电机定子绕组感应的基波电动势的波形决定于〔）。

A、气隙磁通密度分布情况B、电机转速C、磁场大小D、电机极数正确答案：A3.铁磁材料的磁化过程和去磁过程曲线是（A、互相垂直的B、重合的曲线C、不重合的曲线D、彼此平行的正确答案：C4.变压器铭牌标注型号为 S7-315/10，其中数字 315/10 所代表的含义是（）.A、变压器额定容量为B、低压侧额定电压为C、低压侧额定容量为D、高压侧额定电压为E、变压器额定容量为F、高压侧额定容量为G、高压侧额定电压为正确答案：C5.凸极同步发电机磁极对数多，和同一电网的隐极同步发电机相比，其转速（A、高B、低C、相同D、以上都不对正确答案：B6.同步电动机不能自行起动，其原因是（)A、励磁绕组开路B、励磁绕组短路C、励磁绕组串电阻D、本身无起动转矩正确答案：D7.为把电能输送到远方，减少线路上的电能损耗，主要采用（)。

A、提高功率因数减少无功B、增加发电机容量C、变压器升压D、增大导线截面减小电阻正确答案：C8.自耦变压器一二次绕组之间由于有电的直接联系，因此串联绕组与公共绕组的绝缘是按（）做的。

A、高压电压等级B、低压电压等级C、平均电压等级D、任意电压等级正确答案：A9.三相同步发电机在与电网并联时，必须满足一些条件，下面不是要求满足的条件是（）A、电压相等B、相序相同C、励磁方式相同D、频率相等正确答案：C10.做变压器空载实验，应在变压器（）加电压A、任意边B、低压侧C、随意D、高压侧正确答案：B11.变压器的额定容量是指变压器在铭牌规定的（）下，变压器二次侧的输出能力。

A、空载状态B、额定状态C、短路状态D、任意状态正确答案：B12.适当增加三相绕线式感应电动机转子电阻r₂时，电动机的（)A、lst减少，Tst增加，Tmax增大，Sm增加B、Ist减少，Tst增加，Tmax不变，Sm增加C、Ist增加，Tst增加，Tmax不变，Sm增加D、Ise增加，Tst减少，Tmax不变，Sm增加正确答案：B13.同步电机当铁芯饱和程度提高时，同步电抗将(A、增加B、不变C、不确定D、减小正确答案：D14.某三相电力变压器带电阻电感性负载运行，负载系数相同的情况下，cosφ越高，电压变化率△U（）A、无法确定B、不变C、越大D、越小正确答案：D15.如果忽略变压器-一、二次绕组的漏电抗和(）时，变压器一次侧电压有效值等于：次侧感应电动势有效值，二次侧电压有效值等于二次侧感应电动势有效值。

广东海洋大学 2007 —— 2008 学年第 1 学期 《电机学》课程试题 课程号： 1630024－1 √ 考试 √ A 卷 √ 闭卷 □ 考查 □ B 卷 □ 开卷 一、选择题（每小题2分，共20分） 【 】1 三相变压器组不能接成Y,yn 连接组的原因是_____. A 零序阻抗大 B 正序阻抗大 C 负序阻抗大 D 零序阻抗小 【 】2 单相绕组通入交流电流时将建立_____. A 椭圆形旋转磁场 B 圆形旋转磁场 C 脉振磁场 D 匀强磁场 【 】3 连接组号为Y,d10的三相变压器原、副绕组线电压的相位差为_____. A 1000 B 900 C 600 D 100 【 】4 并励直流发电机自励条件之一是____. A 励磁回路总电阻大于临界电阻 B 电枢有剩磁 C 励磁绕组接法要正确 D 定、转子均有剩磁 【 】5 关于感应电动机，下列说法错误的是： A 感应电动机的额定转差率一般小于临界转差率 B 大型感应电动机一般采用降压起动的方式，目的是为了减小起动电流 C 感应电动机刚起动瞬间，起动电流最大，因而起动转矩也是最大 D 绕线型感应电动机最佳起动方法是转子绕组串电阻起动 【 】6 同步电机中， 与电磁转矩的产生及能量的转换直接相关。

A 定子交轴电枢磁动势 B 定子直轴电枢磁动势 C 定子绕组产生磁动势幅值 D 定子绕组产生的漏磁通 【 】7 凸极同步电机负载运行时，电枢绕组产生的气隙电动势E 是由 产生的。

A 转子主极磁动势和直轴电枢磁动势共同 B 转子主极磁动势和交轴电枢磁动势共同 C 交轴电枢磁动势和直轴电枢磁动势共同 D 转子主极磁动势、交轴电枢磁动势和直轴电枢磁动势共同 【 】8 同步电机三相突然短路时， 。

A 三相短路电流的稳态值中，除了周期性分量外，还含有非周期性分量 B 三相短路电流的每相瞬态电流中一定都含有非周期分量 C 三相短路电流的每相瞬态电流中不含有非周期分量D 三相短路电流的每相瞬态电流中不一定都含有非周期分量【 】9下列说法正确的是A 同步发电机的直轴同步电抗最大，直轴超瞬变电抗次之，直轴瞬变电抗最小。

电机学》随堂练习参考答案第一篇直流电机1. 在直流发电机中，电刷顺着电枢旋转方向移动一角度后，负载时，（）A 只有直轴电枢反应磁势。

B 只有交轴电枢反应磁势。

C 直轴和交轴电枢反应磁势都有，而且直轴电枢反应为去磁性质。

D 直轴和交轴电枢反应磁势都有，而且直轴电枢反应为助磁性质。

参考答案：C2. 单波绕组的并联支路数应等于（）极数2p D 换向片数kA 2B 极对数p C参考答案：A3. 电磁转矩应等于（）A Ce ① nB CT① laC P2/ QD CeKflfla参考答案：B3. 电磁转矩应等于（）A Ce ① nB CT① laC P2/QD CeKflfla参考答案：B4. 他励发电机外特性是指转速恒定且（）A 励磁电流恒定时，发电机端电压与线路电流之间的关系。

B 发电机端电压恒定时，励磁电流与线路电流之间的关系。

C 发电机线路电流恒定时，发电机端电压与励磁电流之间的关系。

D 发电机端电压恒定时，励磁电压与线路电流之间的关系。

参考答案：A5. 他励发电机的调整特性是（）A 下垂B 上翘C 水平D 参考答案：B6. 下列说法错误的是（）A 直流电动机制动的方法有能耗制动、反接制动和回馈制动。

B 直流电动机起动的方法有直接起动、电枢回路串电阻起动和降压起动。

C 串励电动机允许空载运行。

D 串励电动机的优点是有较大的起动转矩和过载能力。

参考答案：C7. 电磁功率应等于（）A Ea laB P1+pOC P2-p0D T2 Q 参考答案：A8. 单叠绕组的并联支路数应等于（）A 2B 极对数pC 极数2p D参考答案：C9. 感应电动势应等于（）A Ce ① nB CT ① laC P2 /la参考答案：A10. 对于能耗制动来说，下列说法错误的是（A能量回馈到电网。

BC 电机变成他励发电机。

D参考答案：A 没准换向片数D CTKflfla）电机内仍有主磁场。

电磁转矩为制动性转矩。

11. 直流电机的励磁方式有（）。

第二章 直流电机2．1 为什么直流发电机能发出直流电流？如果没有换向器，电机能不能发出直流电流？ 换向器与电刷共同把电枢导体中的交流电流，“换向”成直流电，如果没有换向器，电机不能发出直流电。

2．2 试判断下列情况下，电刷两端电压性质 （1）磁极固定，电刷与电枢同时旋转； （2）电枢固定，电刷与磁极同时旋转。

(1)交流 ∵电刷与电枢间相对静止，∴电刷两端的电压性质与电枢的相同。

（2）直流 电刷与磁极相对静止，∴电刷总是引出某一极性下的电枢电压，而电枢不动，磁场方向不变 ∴是直流。

2．3 在直流发电机中，为了把交流电动势转变成直流电压而采用了换向器装置；但在直流电动机中，加在电刷两端的电压已是直流电压，那么换向器有什么呢？直流电动机中，换向法把电刷两端的直流电压转换为电枢内的交流电，以使电枢无论旋转到N 极下，还是S 极下，都能产生同一方向的电磁转矩2．4 直流电机结构的主要部件有哪几个？它们是用什么材料制成的，为什么？这些部件的功能是什么？ 有7个 主磁极 换向极， 机座 电刷 电枢铁心，电枢绕组，换向器 见备课笔记2．5 从原理上看，直流电机电枢绕组可以只有一个线圈做成，单实际的直流电机用很多线圈串联组成，为什么？是不是线圈愈多愈好？一个线圈产生的直流脉动太大，且感应电势或电磁力太小，线圈愈多，脉动愈小，但线圈也不能太多，因为电枢铁心表面不能开太多的槽，∴线圈太多，无处嵌放。

2．6 何谓主磁通？何谓漏磁通？漏磁通的大小与哪些因素有关？主磁通： 从主极铁心经气隙，电枢，再经过相邻主极下的气隙和主极铁心，最后经定子绕组磁轭闭合，同时交链励磁绕组和电枢绕组，在电枢中感应电动势，实现机电能量转换。

漏磁通： 有一小部分不穿过气隙进入电枢，而是经主极间的空气隙钉子磁轭闭合，不参与机电能量转换，δΦ与饱和系数有关。

2．7 什么是直流电机的磁化曲线？为什么电机的额定工作点一般设计在磁化曲线开始弯曲的所谓“膝点”附近？磁化曲线：00()f F Φ= 0Φ-主磁通，0F 励磁磁动势设计在低于“膝点”，则没有充分利用铁磁材料，即 同样的磁势产生较小的磁通0Φ，如交于“膝点”，则磁路饱和，浪费磁势，即使有较大的0F ，若磁通0Φ基本不变了，而我的需要是0Φ（根据E 和m T 公式）选在膝点附近好处：①材料利用较充分②可调性好③稳定性较好。

第三章 变压器3．1 变压器有哪几个主要部件？各部件的功能是什么？ 变压器的主要部件:铁心:磁路,包括芯柱和铁轭两部分 绕组:电路油箱:加强散热，提高绝缘强度 套管:使高压引线和接地的油箱绝缘 3．2 变压器铁心的作用是什么？为什么要用厚0.35mm 、表面涂绝缘漆的硅钢片制造铁心？ 变压器铁心的作用是磁路.铁心中交变的磁通会在铁心中引起铁耗,用涂绝缘漆的薄硅钢片叠成铁心,可以大大减小铁耗.3．3 为什么变压器的铁心和绕组通常浸在变压器油中？因变压器油绝缘性质比空气好，所以将铁心和绕组浸在变压器油中可加强散热和提高绝缘强度.3．4 变压器有哪些主要额定值？一次、二次侧额定电压的含义是什么？ 额定值 1N I ,2N I ,1N U ,2N U ,N S ,N f1N U :一次绕组端子间电压保证值2N U :空载时,一次侧加额定电压,二次侧测量得到的电压3．5 变压器中主磁通与漏磁通的作用有什么不同？在等效电路中是怎样反映它们的作用的？主磁通:同时交链一次，二次绕组,但是能量从一次侧传递到二侧的媒介,使1122E N E N k ==,实现变压功能漏磁通:只交链自身绕组,作用是在绕组电路中产生电压降,负载时影响主磁通,1E 和二次电压2U 的变化,以及限制二次绕组短路时短路电流的大小,在等效电路中用m Z 反应磁通的作用,用1x δ,2x δ反应漏磁通的作用3．6 电抗σ1X 、k X 、m X 的物理概念如何？它们的数据在空载试验、短路试验及正常负载运行时是否相等？为什么定量计算可认为k Z 和m Z 是不变的？*k Z 的大小对变压器的运行性能有什么影响？在类变压器*k Z 的范围如何？1x δ:对应一次绕组的漏磁通,磁路的磁组很大，因此1x δ很小,因为空气的磁导率为常数,∴1x δ为常数12k x x x δδ=+叫短路电抗m x :对应于主磁通,主磁通所走的磁路是闭合铁心,其磁阻很小,而电抗与磁阻成反比,因此m x 很大.另外,铁心的磁导率不是常数,它随磁通密度的增加而变小，磁阻与磁导率成反比,所以励磁电抗和铁心磁导率成正比由于短路时电压低,主磁通小，而 负载试验时加额定电压，主磁通大，所以短路试验时m x 比空载试验时的m x 大.正常负载运行时加额定电压，所以主磁通和空载试验时基本相同,即负载运行时的励磁电抗与空载试验时基本相等，1x δ,k x 在空载试验,断路试验和负载运行时,数值相等,KK U K I Z =叫短路阻抗1212()()K K K Z R j X R R j x x δδ=+=+++是常数∴不变(12,R R 随温度变化)2112m E fN m I R Z π===(见背面)3．7 为了得到正弦感应电动势，当铁心不饱和与饱和时，空载电流应各呈何种波形？为什么？铁心不饱和时,空载电流Φ与成正比,如感应电势成正弦,则Φ也为正弦变化，∴0i 也为正弦铁心饱和时: 0i 为尖顶波,见123P 图3.83．8 试说明磁动势平衡的概念极其在分析变压器中的作用？一次电流1I 产生的磁动势1F 和二次电流2I 产生的磁动势2F 共同作用在磁路上，等于磁通乘磁组,即 12m m F F R α+=Φ其中α是考虑铁心的磁滞和涡流损耗时磁动势超前磁通的一个小角度,实际铁心的m R 很小，而0mR ≈,则120F F +=,即12F F =-这就叫磁动势平衡,即一二次磁动势相量的大小相等，方向相反，二次电流增大时,一次电流随之增大. 当仅考虑数量关系时,有1122N I N I =即12kI I =或21Ik I =∴利用磁动势平衡的概念来定性分析变压器运行时,可立即得出结论,一,二次电流之比和他们的匝数成反比.3．9 为什么变压器的空载损耗可以近似地看成是铁耗，短路损耗可以近似地看成是铜耗？负载时变压器真正的铁耗和铜耗与空载损耗和短路损耗有无差别，为什么？ 解： 0Fe P P ≈ ∵空载损耗 2001Fe P mI R P =+空载时0I 很小，∴201mI R 可忽略 ∴0Fe P P ≈k c u P P ≈ ∵k cu Fe P P P =+∵短路试验时外施电压k U 很小, ∴Φ很小,0I 很小 ∴铁耗很小,可忽略铁耗, k cu P P ≈负载时Fe P ：与空载时无差别，这是因为当f 不变时，2222FeP B E U ∝∝Φ∝∝负载与空载时一次绕组侧施加的电压基本不变，∴Fe P 基本不变，则不变损耗，严格说，空载时，漏抗压降大∴磁密略低，铁耗略少些cu P ：如果是同一电流，则无差别。
