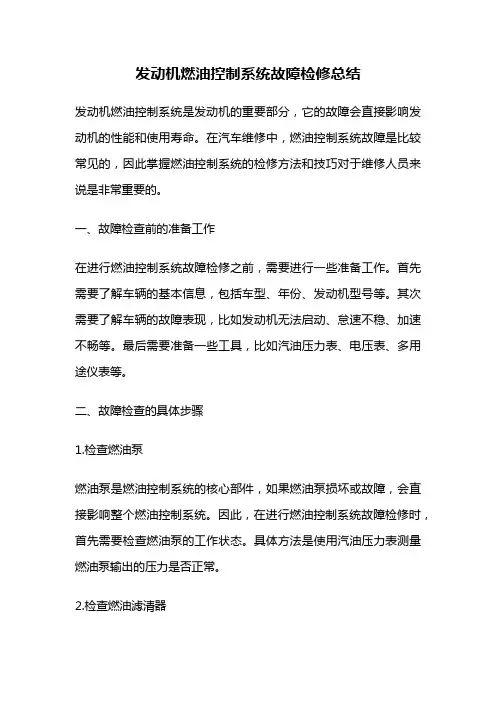

发动机燃油控制系统故障检修总结发动机燃油控制系统是发动机的重要部分，它的故障会直接影响发动机的性能和使用寿命。
在汽车维修中，燃油控制系统故障是比较常见的，因此掌握燃油控制系统的检修方法和技巧对于维修人员来说是非常重要的。
一、故障检查前的准备工作在进行燃油控制系统故障检修之前，需要进行一些准备工作。
首先需要了解车辆的基本信息，包括车型、年份、发动机型号等。
其次需要了解车辆的故障表现，比如发动机无法启动、怠速不稳、加速不畅等。
最后需要准备一些工具，比如汽油压力表、电压表、多用途仪表等。
二、故障检查的具体步骤1.检查燃油泵燃油泵是燃油控制系统的核心部件，如果燃油泵损坏或故障，会直接影响整个燃油控制系统。
因此，在进行燃油控制系统故障检修时，首先需要检查燃油泵的工作状态。
具体方法是使用汽油压力表测量燃油泵输出的压力是否正常。
2.检查燃油滤清器燃油滤清器是燃油控制系统中的另一个重要部件，它的作用是过滤进入发动机的燃油，防止杂质和污物对发动机造成损害。
在进行燃油控制系统故障检修时，需要检查燃油滤清器是否堵塞或损坏。
具体方法是拆下燃油滤清器进行检查，如果发现有杂质或污物，需要及时更换。
3.检查燃油喷嘴燃油喷嘴是燃油控制系统中的另一个重要部件，它的作用是将燃油喷入发动机燃烧室中。
在进行燃油控制系统故障检修时，需要检查燃油喷嘴是否正常工作。
具体方法是使用电压表测量燃油喷嘴的电压是否正常，并观察燃油喷嘴的喷射情况是否均匀。
4.检查燃油压力调节器燃油压力调节器是燃油控制系统中的另一个重要部件，它的作用是调节燃油的压力。
在进行燃油控制系统故障检修时，需要检查燃油压力调节器是否正常工作。
具体方法是使用多用途仪表测量燃油压力和燃油压力调节器的工作状态，如果发现燃油压力不稳定或调节器出现故障，需要及时更换。
5.检查传感器传感器是燃油控制系统中的重要部件，它们的作用是监测车辆的运行状态，并将信息反馈给发动机控制单元。
在进行燃油控制系统故障检修时，需要检查传感器是否正常工作。
燃油控制系统的原理
燃油控制系统的工作原理可以概括为以下几点:
一、系统组成
燃油控制系统主要由供油装置、喷油装置、空燃比控制装置等组成。
二、供油装置
1. 由油箱、油泵、油滤等组成,实现从油箱到喷油器的燃油供应。
2. 油泵提供燃油流通压力,油滤过滤杂质粒子。
三、喷油装置
1. 主要是喷油器,其根据发动机运转状况控制油量。
2. 主要类型有曼式、庞通管式和电喷式。
都利用空气负压原理调节油量。
四、空燃比控制
1. 通过空气流量计和油量计反馈信号,由电控单元计算空燃比。
2. 控制单元通过驱动执行机构调节油量,达到最佳空燃比,确保正常发动。
五、闭环控制
采用传感器反馈的空燃比信号,形成闭环控制,使燃烧更加精确、经济、高效。
燃油系统根据发动机工况精确供给和喷射燃油,对发动机性能和经济性有重大影响。
CLOSED-LOOP控制可以使燃烧更加可控、高效。
汽车燃油蒸发控制系统1，汽车燃油蒸发控制系统的组成及功能汽车燃油蒸发控制系统主要由活性碳罐，双通阀，脱附控制阀，空气滤清器或者吸气除尘器，水截止阀，集液器{液汽分离器}，快速插接头，管路及支架等组成，如果装有车载诊断系统OBD（OnBoardDiagnosticsystem）就还包括气泵，电磁阀，压力传感器等。
美国克莱斯勒公司300C轿车最新燃油系统OBD装置为ESIM（EvaporSystemIntegratyMonitor）代替了气泵、电磁阀、压力传感器。
ESIM的功能是检测系统是否有泄露、脱附流量是否满足要求、ORVR(OnBoardRefuelingRecovery)系统加油阻力是否过大。
燃油蒸发控制系统的主要功能是发动机不工作时防止汽油蒸汽排放到大气，由活性碳罐吸附，保护环境；发动机工作时又把罐中的汽油蒸汽吸到发动机中燃烧掉，节约能源。
上海大众汽车公司1998年初，对桑塔纳汽车作过对比实验。
不装碳罐时，一个燃油蒸发排放测试循环，汽油蒸汽HC排放量为28克；装华安公司碳罐时，一个燃油蒸发排放测试循环，汽油蒸汽HC排放量仅为0.14克。
有资料表明，一般汽油车在良好状况下运行一天排放出约560余克污染物（HC,CO,NOx，少量SO2和铅化物）。
其中60%来自尾气，20%来自油箱，20%来自曲轴箱。
所以国家有3个相关环保法规加以限制。
不限制将对大气环境造成严重的污染。
即造成能源浪费又危害人体健康。
例如，北京现在汽车保有量约350万辆左右，如果不限制一天将排放1960吨污染物。
光油箱排放（燃油蒸发排放），一天就是392吨左右。
所以，如果北京的汽车都不装碳罐，等于一天向北京市洒392吨左右汽油。
不算不知道，一算吓一跳。
汽油蒸汽含有多种HC化合物，其中有醛类和多环芳香烃，前者引起结膜炎、鼻炎和支气管炎，后者是强致癌物质。
由此可见燃油蒸发控制系统的经济效益和社会效益之大了。
1—1，活性碳罐：形状各异的罐体内装有，对汽油蒸汽吸附和脱附能力很强的汽车专用活性碳。
汽车电控燃油控制的波形分析引言在现代汽车中，电控燃油系统起着至关重要的作用。
燃油控制是维持引擎正常运行的关键，而波形分析那么是诊断问题的有力工具。
本文将对汽车电控燃油控制的波形进行分析，帮助了解燃油系统的工作原理、故障诊断方法以及解决问题的技巧。
1. 汽车电控燃油系统简介汽车电控燃油系统主要由燃油泵、进气系统、点火系统、喷油器、传感器等组成。
整个系统通过电子控制单元〔ECU〕协调工作，确保燃油供应的精确控制，并实时调整以满足引擎的需求。
2. 汽车电控燃油控制的波形分析原理燃油控制是通过ECU对燃油喷射时机和量进行精确控制来实现的。
波形分析是诊断燃油控制系统的有效方法之一，主要通过观察和分析传感器和执行器的输出信号波形来判断系统的工作状态和是否存在故障。
在波形分析中，一些常用的输入信号包括： - 氧传感器输出信号 - 空气流量传感器输出信号 - 曲轴位置传感器输出信号 - 进气歧管绝对压力传感器输出信号一些常用的输出信号包括： - 燃油喷射器驱动脉冲信号 - 点火系统的点火脉冲信号 - 燃油泵驱动信号 - 长时燃油修正信号通过对这些信号波形的观察和分析，可以给出诊断结果，判断系统是否正常工作。
3. 汽车电控燃油控制的常见问题和解决方法3.1. 燃油喷射器故障燃油喷射器是汽车燃油系统中的关键部件之一。
当喷油器出现故障时，会导致燃油供应缺乏或过量，引发引擎失火或工作不稳定的问题。
在波形分析中，观察燃油喷射器驱动脉冲信号的波形可以判断其工作状态。
正常情况下，喷油器应该有规律的脉冲信号，且脉冲的持续时间和频率应该符合规格要求。
如果喷油器的脉冲信号出现异常，如持续时间过短或过长，频率异常等，可能需要更换或维修燃油喷射器。
3.2. 传感器故障汽车燃油控制系统中的传感器起着收集和反应关键信息的作用。
常见的传感器包括氧传感器、进气歧管绝对压力传感器和曲轴位置传感器。
通过观察传感器的输出信号波形，可以判断传感器是否工作正常。
燃油系统系统工作原理
燃油系统是汽车发动机运行的重要部件之一，它的工作原理主要包括燃油供给、燃油喷射和燃油燃烧三个方面。
首先是燃油供给方面。
燃油从汽车的油箱中通过燃油泵被抽取出来，经过燃油滤清器过滤后，进入燃油储存器，即燃油供应系统。
在供给系统中，燃油被气泵进行压力增加，使其保持稳定流量，并通过燃油供应管路输送至发动机。
其次是燃油喷射方面。
燃油进入发动机后，通过喷油嘴进行喷射。
喷油嘴通常由一个电磁线圈控制，在发动机控制单元（ECU）的指令下，电磁线圈会打开或关闭喷油嘴，控制喷油的时间和量。
喷射的燃油以雾化状态进入燃烧室，使其与空气充分混合，从而实现更好的燃烧效果。
最后是燃油燃烧方面。
在燃烧室内，混合物被点火产生火花，引发燃烧反应。
在燃烧过程中，燃油被加热并放出能量，推动活塞向下运动，从而驱动车辆。
同时，剩余的废气通过排气系统排出。
总结起来，燃油系统的工作原理就是通过供给、喷射和燃烧过程，将燃油转化为能量，驱动发动机运转，从而推动汽车行驶。
燃油系统工作原理
燃油系统是一种用于将汽车引擎所需的燃料输送到发动机的系统。
它由多个部件组成，包括燃油箱、燃油泵、燃油滤清器、喷油器以及燃油压力调节器等。
首先，燃油系统的工作始于燃油箱。
燃油箱是存放燃料的地方，它通常位于汽车的底部。
燃油箱内有一个油位传感器，可以测量燃油的剩余量。
当驾驶员启动车辆时，汽车的电子控制单元（ECU）会发送一个指令来启动燃油泵。
燃油泵位于燃油箱内，它的主要功能是将燃料从燃油箱中抽取，并将其送往燃油滤清器。
燃油滤清器的作用是过滤燃料中的杂质，确保只有干净的燃料进入到发动机中。
它通常由纸质过滤器和一些过滤网组成，可以阻止泥沙、水分和其他杂质进入到燃油系统中。
接下来，燃油会通过燃油压力调节器进一步处理。
燃油压力调节器的主要功能是确保燃油的压力在一个合适的范围内。
它可以根据发动机的负载和转速来调整燃油的压力，以满足引擎的需求。
最后，燃料会被送到喷油器中。
喷油器的主要作用是将燃料以喷射的形式喷入到引擎的燃烧室中。
喷油器会接收到来自
ECU的信号，根据需要来控制喷油的时间和量。
这样，燃料
就可以与空气混合并燃烧，产生动力，并推动车辆前进。
总结起来，燃油系统的工作原理就是通过燃油泵将燃料从燃油箱中抽取，经过滤清器和燃油压力调节器处理后，通过喷油器喷射到发动机中进行燃烧产生动力。
燃油系统原理
燃油系统是指在内燃机中输送燃油并将其喷射到气缸中使燃料燃烧的系统。
燃油系统的原理如下所述。
1. 燃油箱：燃油箱是存储燃油的容器，通常位于汽车底部或后部。
燃油箱通常由金属或塑料制成，内部设有燃油传感器，用于测量燃油的剩余量。
2. 燃油泵：燃油泵负责将燃油从燃油箱中抽出并输送到发动机的燃油喷射装置。
通常，燃油泵会通过电动或机械方式工作，以保持燃油的流动。
3. 燃油滤清器：燃油滤清器用于过滤燃油中的杂质和污染物，以防止它们进入发动机。
燃油滤清器通常位于燃油泵和喷油嘴之间。
4. 压力调节器：燃油系统中的压力调节器可确保燃油以适当的压力供给喷油嘴。
当燃油压力超过设定的范围时，压力调节器会打开或关闭以维持恰当的压力。
5. 燃油喷射装置：燃油喷射装置负责将燃油以精确的时间和量喷射到发动机的气缸中。
燃油喷射装置通常由喷油嘴和喷油泵组成。
6. 空气流量计：空气流量计用于测量进入发动机的空气流量，以调整燃油的喷射量。
根据空气流量计的测量结果，燃油系统可以更好地控制燃油的喷射。
综上所述，燃油系统通过燃油的储存、抽取、过滤、喷射等过程，使燃料以适当的压力和时间喷射到发动机中，以确保燃料的有效燃烧，提供动力驱动汽车运行。
燃油蒸发控制(evap)系统工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!I. 介绍燃油蒸发控制(evap)系统是汽车发动机中的一个重要部件，它能够有效控制汽车燃油蒸发的过程，减少环境污染和节约能源。

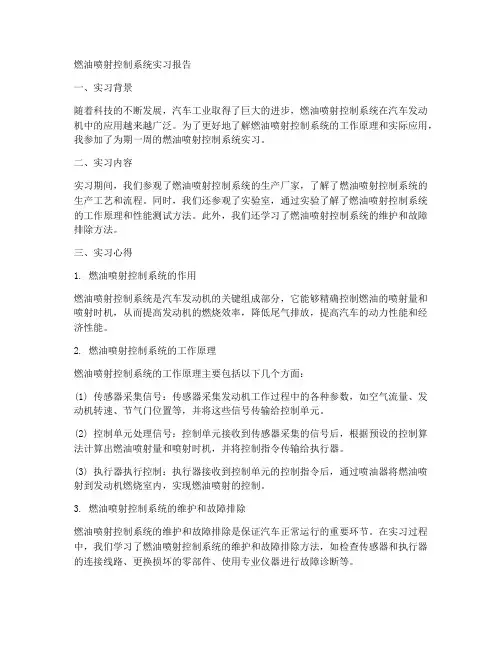

燃油喷射控制系统实习报告一、实习背景随着科技的不断发展，汽车工业取得了巨大的进步，燃油喷射控制系统在汽车发动机中的应用越来越广泛。
为了更好地了解燃油喷射控制系统的工作原理和实际应用，我参加了为期一周的燃油喷射控制系统实习。
二、实习内容实习期间，我们参观了燃油喷射控制系统的生产厂家，了解了燃油喷射控制系统的生产工艺和流程。
同时，我们还参观了实验室，通过实验了解了燃油喷射控制系统的工作原理和性能测试方法。
此外，我们还学习了燃油喷射控制系统的维护和故障排除方法。
三、实习心得1. 燃油喷射控制系统的作用燃油喷射控制系统是汽车发动机的关键组成部分，它能够精确控制燃油的喷射量和喷射时机，从而提高发动机的燃烧效率，降低尾气排放，提高汽车的动力性能和经济性能。
2. 燃油喷射控制系统的工作原理燃油喷射控制系统的工作原理主要包括以下几个方面：(1) 传感器采集信号：传感器采集发动机工作过程中的各种参数，如空气流量、发动机转速、节气门位置等，并将这些信号传输给控制单元。
(2) 控制单元处理信号：控制单元接收到传感器采集的信号后，根据预设的控制算法计算出燃油喷射量和喷射时机，并将控制指令传输给执行器。
(3) 执行器执行控制：执行器接收到控制单元的控制指令后，通过喷油器将燃油喷射到发动机燃烧室内，实现燃油喷射的控制。
3. 燃油喷射控制系统的维护和故障排除燃油喷射控制系统的维护和故障排除是保证汽车正常运行的重要环节。
在实习过程中，我们学习了燃油喷射控制系统的维护和故障排除方法，如检查传感器和执行器的连接线路、更换损坏的零部件、使用专业仪器进行故障诊断等。
四、实习收获通过本次实习，我对燃油喷射控制系统的工作原理和实际应用有了更深入的了解。
同时，我也学会了燃油喷射控制系统的维护和故障排除方法，为我今后在汽车维修和保养方面提供了宝贵的经验。
电子控制燃油喷射系统的组成及工作原理一、电子控制燃油喷射系统的控制内容及功能1、电子控制燃油喷射(EFI)电子控制燃油喷射主要包括喷油量、喷射定时、燃油停供及燃油泵的控制。
1）喷油量控制ECU将发动机转速和负荷信号作为主控信号，确定基本喷油量(喷油电磁阀开启的时间长短)，并根据其它有关输入信号加以修正，最后确定总喷油量。
2）喷油定时控制在电控间歇喷射系统中，当采用与发动机转动同步的顺序独立喷射方式时，ECU不仅要控制喷油量，还要根据发动机各缸的发火顺序，将喷射时间控制在一个最佳时刻。
3）减速断油及限速断油控制a. 减速断油控制汽车行驶中，驾驶员快收油门踏板时，ECU将会切断燃油喷射控制电路，停止喷油，以降低减速时HC及CO的排放量。
当发动机转速降至一定的特定转速时，又恢复供油。
b. 限速断油控制发动机加速时，发动机转速超过安全转速或汽车车速超过设定的最高车速，ECU将会在临界转速时切断燃油喷射控制电路，停止喷油，防止超速。
4）燃油泵控制当点火开关打开后，ECU将控制汽油泵工作2—3秒，以建立必须的油压。
此时若不启动发动机，ECU将切断汽油泵控制电路，汽油泵停止工作。
在发动机启动过程和运转过程中，ECU控制汽油泵保持正常运转。
2、电控点火装置(ESA)点火装置的控制主要包括点火提前角、通电时间和爆震控制等方面。
1）点火提前角控制ECU中首先存储发动机在各种工况及运行条件下最理想的提火提前角。
发动机运转时，ECU 根据发动机转速和负荷信号，确定基本点火提前角，并根据其它有关信号进行修正，最后确定点火提前角，并向电子点火控制器输出信号，以控制点火系的工作。
2）通电时间(闭角)控制与恒流控制为保证点火线圈初级电路有足够大的断开电流，以产生足够高的次级电压，同时也要防止通电时间过长线圈过热损坏，ECU可根据蓄电池电压及转速等信号，控制点火线圈初级电路的通电时间。
在高能点火装置中还增加了恒流控制电路，以使在极短时间内初级电流迅速增长到额定值，减少转速对次级电压的影响，改善点火特性。
简述电控燃油喷射系统的控制原理
电控燃油喷射系统是现代汽车发动机中常用的燃油喷射系统，其控制原理是通过电子控制单元（ECU）对燃油喷射进行精确控制，以实现更高效、更环保的燃烧过程。
ECU会根据传感器所采集到的数据，如空气流量、进气温度、发动机转速等，计算出当前发动机所需的燃油量。
然后，ECU会向喷油嘴发送指令，控制喷油嘴的喷油量和喷油时间，以确保燃油能够在正确的时间、正确的位置喷入燃烧室。
在喷油嘴的控制过程中，ECU还会根据发动机的工作状态进行动态调整。
例如，在发动机启动时，ECU会增加喷油量以确保发动机能够顺利启动；在高速行驶时，ECU会减少喷油量以降低燃油消耗和排放。
电控燃油喷射系统还可以通过多次喷油、交替喷油等方式来优化燃烧过程，提高发动机的功率和燃油经济性。
同时，ECU还可以根据发动机的工作状态和环境条件，自动调整点火时机、气门正时等参数，以进一步提高发动机的性能和经济性。
电控燃油喷射系统通过精确控制燃油喷射量和喷油时间，以及动态调整喷油参数，实现了更高效、更环保的燃烧过程。
这不仅可以提高发动机的性能和经济性，还可以降低排放，保护环境。
燃油蒸汽排放控制系统是现代汽车环保技术的重要组成部分。
它通过对车辆的废气排放进行控制，有效减少对环境的污染。
本文将从深度和广度两方面对燃油蒸汽排放控制系统的工作过程进行全面评估，并撰写一篇有价值的文章，以便你能更深入地理解这一主题。
一、燃油蒸汽排放控制系统的作用燃油蒸汽排放控制系统主要通过收集和处理车辆燃油蒸汽排放，减少对大气的污染。
它包括了燃油系统的捕获、贮存和再利用，从而达到减少有害排放的目的。
通过控制车辆排放的总碳氢化合物和氧化氮的数量，燃油蒸汽排放控制系统大大降低了车辆对环境的影响。
二、燃油蒸汽排放控制系统的工作原理1. 捕获阶段燃油蒸汽排放控制系统利用排气管中的怠速和运转中的负压，将燃油系统中产生的有害气体引导至燃油蒸汽回收装置。
这个装置会接触冷却后的废气，并通过凝结使汽油蒸汽变成液体，最终形成沉积物。
2. 贮存阶段在贮存阶段，所形成的沉积物被转移到一个储存罐中保存。
这个过程通常是在车辆熄火后进行的，以确保安全和有效的存储。
3. 再利用阶段在车辆再次点火时，燃油蒸汽排放控制系统通过空气泵将贮存罐中的沉积物送至发动机进行再利用。
这不仅减少了对环境的污染，还提高了燃油的利用率。
三、燃油蒸汽排放控制系统的优势燃油蒸汽排放控制系统的工作过程充分体现了其在环保领域的重要作用。
相比传统的排放系统，它有以下几个优势：- 有效控制有害气体的排放，减少对大气的污染- 提高了燃油的利用率，降低了车辆的燃油消耗成本- 符合现代汽车环保标准，提升了车辆的市场竞争力四、个人观点和理解在我看来，燃油蒸汽排放控制系统是一项非常重要的技术创新。
通过对车辆排放进行控制和再利用，不仅减少了对环境的污染，还提高了能源的利用效率。
未来，我希望这项技术能够得到进一步的发展和应用，从而更好地保护我们的环境。
总结回顾：通过本文的探讨，我们从深度和广度两方面全面评估了燃油蒸汽排放控制系统的工作过程。
我们了解了它的作用、工作原理和优势，并对个人观点进行了共享。
燃油蒸发排放控制系统（EVAP）是一种用于减少汽车燃油蒸发排放的系统。
它的主要组成部分包括：
1. 燃油箱：存储燃油的容器。
2. 燃油蒸汽炭罐：用于吸收和储存燃油蒸汽的容器。
3. 炭罐控制阀：控制燃油蒸汽从炭罐进入发动机的阀门。
4. 燃油蒸汽泄漏检测系统：检测燃油系统是否存在泄漏的系统。
5. 燃油蒸发排放控制电磁阀：控制燃油蒸汽从炭罐进入发动机的电磁阀。
这些组成部分协同工作，以减少燃油蒸发排放对环境的影响。
当燃油蒸汽产生时，它被炭罐吸收并储存。
在发动机运行时，炭罐控制阀会打开，将燃油蒸汽送入发动机燃烧，从而减少了燃油蒸汽的排放。
燃油蒸发排放控制电磁阀则控制燃油蒸汽的流量，以确保发动机正常运行。
燃油蒸汽泄漏检测系统则用于检测燃油系统是否存在泄漏，以确保系统的正常运行。
