第七章燃油粘度自动控制系统

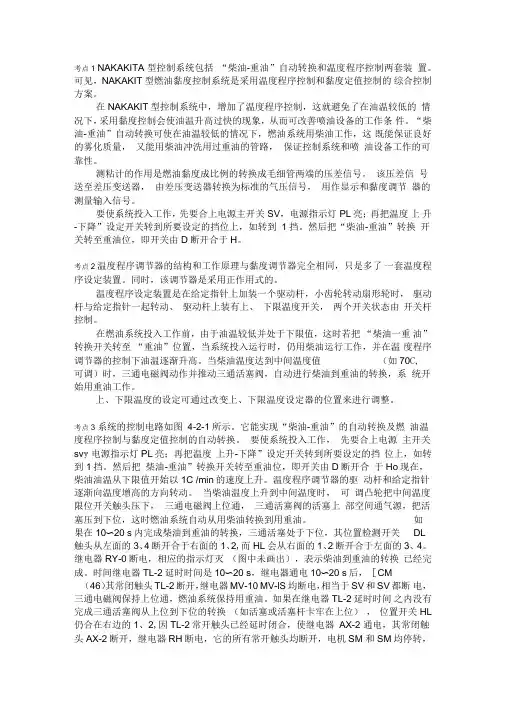

考点1 NAKAKITA 型控制系统包括“柴油-重油”自动转换和温度程序控制两套装置。

可见，NAKAKIT型燃油黏度控制系统是采用温度程序控制和黏度定值控制的综合控制方案。

在NAKAKIT型控制系统中，增加了温度程序控制，这就避免了在油温较低的情况下，采用黏度控制会使油温升高过快的现象，从而可改善喷油设备的工作条件。

“柴油-重油”自动转换可使在油温较低的情况下，燃油系统用柴油工作，这既能保证良好的雾化质量，又能用柴油冲洗用过重油的管路，保证控制系统和喷油设备工作的可靠性。

测粘计的作用是燃油黏度成比例的转换成毛细管两端的压差信号。

该压差信号送至差压变送器，由差压变送器转换为标准的气压信号，用作显示和黏度调节器的测量输入信号。

要使系统投入工作，先要合上电源主开关SV，电源指示灯PL亮；再把温度上升-下降”设定开关转到所要设定的挡位上，如转到1挡。

然后把“柴油-重油”转换开关转至重油位，即开关由D断开合于H。

考点2 温度程序调节器的结构和工作原理与黏度调节器完全相同，只是多了一套温度程序设定装置。

同时，该调节器是采用正作用式的。

温度程序设定装置是在给定指针上加装一个驱动杆，小齿轮转动扇形轮时，驱动杆与给定指针一起转动、驱动杆上装有上、下限温度开关，两个开关状态由开关杆控制。

在燃油系统投入工作前，由于油温较低并处于下限值，这时若把“柴油一重油”转换开关转至“重油”位置，当系统投入运行时，仍用柴油运行工作，并在温度程序调节器的控制下油温逐渐升高。

当柴油温度达到中间温度值（如70C,可调）时，三通电磁阀动作并推动三通活塞阀，自动进行柴油到重油的转换，系统开始用重油工作。

上、下限温度的设定可通过改变上、下限温度设定器的位置来进行调整。

考点3 系统的控制电路如图4-2-1所示。

它能实现“柴油-重油”的自动转换及燃油温度程序控制与黏度定值控制的自动转换。

要使系统投入工作，先要合上电源主开关sv y电源指示灯PL亮；再把温度上升-下降”设定开关转到所要设定的挡位上，如转到1挡。

第七章船舶机舱辅助控制系统1．中央冷却水温度控制系统的组成包括：①温度传感器②ENGARD控制器③低温淡水温度调节阀④中央冷却器⑤流量传感器⑥海水温度调节阀B ①②③④2．在中央冷却水温度控制系统中，ENGARD控制器内部的印刷电路板上不包括：D 定时/计数器3．在中央冷却水温度控制系统中，ENGARD控制器能对冷却水温度进行：C 比例积分定值控制4．ENGARD中央冷却水温度控制系统主要是对______的控制。

A 低温淡水温度和海水流量5．ENGARD中央冷却水温度控制系统的工作原理是：B 淡水温度在一定的范围内变化时，通过低温淡水调节阀控制流经中央冷却器的淡水量，使淡水温度恢复到给定值。

6．ENGARD中央冷却水温度控制系统的功能不包括：D 主淡水泵的控制和高温淡水温度控制7. ENGARD中央冷却水温度控制系统投入自动运行的前提条件不是：D 海水泵处于自动控制方式8. 在ENGARD中央冷却水温度控制系统中，手动／自动操作模式可通过控制面板上的手动／自动模式按钮来选择。

当系统工作在自动方式时，若按二次按钮则可选择：C 低温淡水调节阀手动工作方式9. 在ENGARD中央冷却水温度控制系统的参数整定时，首先将ENOARD控制箱内的模式选择开关置于：A P位置10. ENGARD中央冷却水温度控制系统在自动方式下正常工作时，则在控制面板的液晶窗口中将会显示出：D 调节阀开度值和低温淡水温度值，11. ENGARD中央冷却水温度控制系统出现故障时，将在控制面板的液晶窗口中显示故障代码，主要故障包括：①淡水温度异常②海水温度偏高③通信故障④控制单元故障⑤海水流量偏大⑥海水压力偏高B ①②③④12. 在ENGARD中央冷却水温度控制系统中，若发生淡水温度过高报警，故障原因不可能是：D 某台海水泵故障13．在燃油供油单元自动控制系统的组成中，不包括：B 燃油压力或流量自动控制系统14．在燃油供油单元自动控制系统的组成中，供油处理系统包括：①“柴油–重油”转换阀②燃油供给泵③燃油自动滤器④流量变送器⑤温度变送器⑥电加热器C ①②③④15．在燃油供油单元的粘度自动控制系统组成中，不包括：D 供油泵16．在燃油供油单元的粘度自动控制系统中，测量单元包括：A 粘度传感器和温度传感器17．在燃油供油单元自动控制系统中，流量变送器的作用是：B 用于控制器分析柴油机的耗油情况18．在燃油供油单元自动控制系统中，安置在燃油供给泵后面的压力变送器的作用是：A 用于控制器分析判断燃油供给泵的状态19．在燃油供油单元自动控制系统中，脱气模块包括带脱气的混合管、浮子开关和脱气阀，其工作原理是：A 使油气分离，当气体达到一定量时，浮子开关动作，控制系统控制脱气阀打开，将油路中的气体放回日用柜20．在燃油粘度或温度自动控制系统中，可采用电加热器或蒸汽加热器，无论采用哪种加热方式，是由控制器EPC-50B按照事前设定的_____控制规律调节加热器的加热量。

燃油黏度控制系统在燃油供油单元FCM的自动控制系统中，采用黏度或温度定值控制是基于同一燃油温度的变化要比黏度的变化灵敏这一事实,特别是在温度传感器经改进后，检测温度很敏感的情况下，可大大提高系统的灵敏性，改善系统的动态特性，同时，两种定值控制可以互为备用，从而也可提高系统的可靠性。

燃油黏度控制系统是由黏度传感器、温度传感器、控制器EPC-50B和加热器构成。

黏度传感器和温度传感器分别检测燃油加热器出口燃油的黏度和温度，并将黏度和温度值按比例转换成标准电流和电压信号送到控制器。

控制器内置具有比例积分(PI)控制规律的软件，可以对重油的黏度或温度进行定值控制，而对柴油只能进行温度定值控制。

但在控制系统开始投人工作或换油切换过程，EPC-50B控制器则根据燃油温升斜坡速率实现温度程序控制。

系统除可现场自动控制外，还可选择遥控;在需要时，还可在本地经转换选择后，实现本地手动调节。

信息显示窗可以显示系统中燃油的黏度、温度值或其他需要的测量值，另外也可显示参数值和故障信息。

燃油黏度或温度控制系统就是一个典型的单参数反馈控制系统。

从DO转换到HFO并工作状态稳定后，EPC-50B对HFO进行温度或黏度的定值控制。

当HE0模式目系统外在温度控制方式时，即P19=TemD:P30作为温度设置点，此时的P30网为所需黏度对应的温度值。

在从低温开始的加温过程中，系统控制加热量，实现按设定的温升参数Fa30来程序控制加热。

当温度程序控制加热到设定Pr30减去3℃的温度值后，系统开始温度定值控制。

而当HFO模式且系统处在黏度控制方式时，即Pr19=Visc，Pr20作为黏度设置点，而此时的Pr30应为所需黏度对应的温度值减去2~4℃(一般设为3℃)，这样，在从低温开始的加温过程中，按温升参数加热到该Pr30后，系统自动转为黏度控制。

所以Pr20与Pr30有对应关系，在换用不同的HFO 时，一般要求黏度不改变，但要调整Pr30以适应黏度控制设定值Pr20的需要。

燃油粘度自动系统分析摘要：主要分析NAKAKITA该系统主要部件的工作原理，以及指出该系统的结构，性能。

In this paper：Mainly analyzes NAKAKITA working principle of main components of the system, and pointed out that the structure of the system performance关键词：燃油粘度、自动系统Keywords：The fuel oil viscosity, the automatic system1.燃油粘度自动系统的概念燃油粘度自动系统在船上是一个可以将柴油和重油相互转换的的装置和温度程序控制装置。

燃油粘度是一个由温度控制的，不过，燃油有很多种，他们在相同的温度下，表现出来的燃油粘度不同。

我们现在用温度控制系统，温度控制系统能够得到我们想要的，比如我们可以通过温度控制系统来控制燃油的喷射温度。

要是很多燃油参杂在一起，我们就很难指导混合后的燃油他的最好的喷射的温度。

所以，我们要想出一些好的方法能够更好去控制他的喷射温度，显然，粘度控制就是一个不错的选择。

下面我为大家介绍一下粘度控制，我们来控制燃油的粘度，燃油燃油粘度的值可能会出现偏差，这个偏差就导致了这个燃油加热器蒸汽阀他的开度大小。

另外一种方法呢是使用电加热器，因为它可以导热让这个粘度保持在一定的值上面。

2.NAKAKITA型系统描述下面，我们来介绍燃油粘度中其中的一种类型NAKAKITA型，这种系统有俩中的控制方案，一种是温度程序来控制的，另一种是粘度定值来控制的。

这个类型的控制系统还有一种是柴油-重油他们互相转换装置，后面我们会提到。

第一种说到的温度控制系统里面，又包含了很多主要的器械，其中就有温度变送器啦，蒸汽的调节阀啦等等。

测黏计啦，粘度调节器啦，蒸汽调节阀啦，这些也都是燃油粘度系统里面的。

控制选择阀来控制信号以此作为输出，这个信号来源是温度程序调节器和粘度调节器他们发出的信号之中，最大的那个信号就是我们需要的。

燃油控制系统说明书V92-VCU将粘度控制器的旋钮开关“VISC. CONTROLLER”置于“ON”位置（此开关在控制箱的中下部），粘度控制器将接通电源，进入显示状态①。

此时其上部显示窗口显示实际值（PV），下部显示窗口显示设定值（SV）。

按下“显示转换/ 参数进入”键可以切换到显示状态②，此时下部显示窗口显示输出值，即电动阀的开度。

状态①、②同为粘度控制器的基本状态，状态③为控制参数的设定状态。

在基本状态下，SV窗口能用交替显示的字符来表示系统的某些状态，如下：●输入的测量信号超量程（响应压差变送器输入断路或短路）时，则闪动显示“orAL"。

此时粘度控制器将停止控制，保持电动阀的位置不变。

●有报警时，可分别显示“HIAL“、”LOAL“，分别表示发生了上限报警和下限报警。

粘度控制器面板上还有四个LED指示灯，其含义分别如下：●OUT输出指示灯：其亮度的变化反映输出电流的大小。

●AL1报警指示灯：粘度高时该灯亮。

●AL2报警指示灯：粘度低时该灯亮。

●MAN指示灯：熄灭时表示自动调节状态，点亮时表示手动状态。

1.3. 基本使用操作在控制参数都已经设定好的前提下（出厂时已进行了常规设置）。

只要接通该粘度控制器的电源，粘度控制器即开始工作。

用户所要做的只是修改粘度控制器的设定值（SV）。

该粘度控制器有四种基本操作：●显示切换：按下键可以使粘度控制器在①、②两种状态之间进行转换。

●修改数据：如果参数锁没有锁上，粘度控制器的下部窗口显示的数值除了显示的自动输出值不可以直接修改外，其余数据都可以通过按下键来修改下部显示窗口显示的数值。

例如，要将燃油的控制粘度设定在12.0mPa.s时，可以将粘度控制器切换到显示状态①，即可以通过按下修改数据至12.0。

按下键减小数据，按下键增大数据，被修改数值位的小数点同时闪动（如同光标）。

按住或键不放，可以快速地减小或增大数值。

而按下键则可以直接移动修改数据的位置（光标），操作快捷。

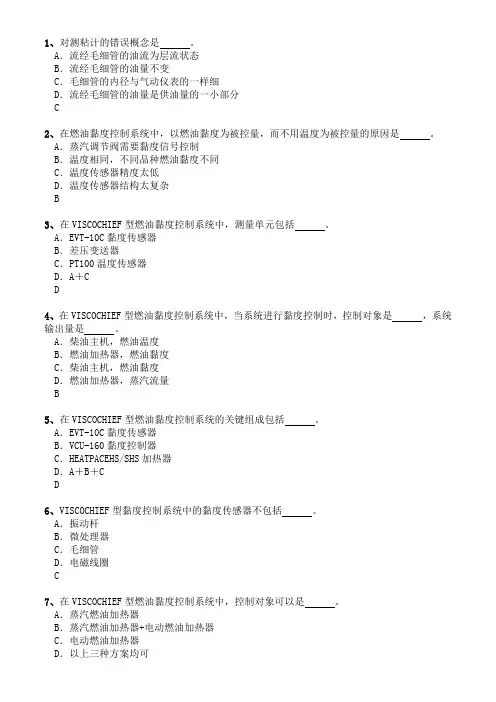

1、对测粘计的错误概念是。

A．流经毛细管的油流为层流状态B．流经毛细管的油量不变C．毛细管的内径与气动仪表的一样细D．流经毛细管的油量是供油量的一小部分C2、在燃油黏度控制系统中，以燃油黏度为被控量，而不用温度为被控量的原因是。

A．蒸汽调节阀需要黏度信号控制B．温度相同，不同品种燃油黏度不同C．温度传感器精度太低D．温度传感器结构太复杂B3、在VISCOCHIEF型燃油黏度控制系统中，测量单元包括。

A．EVT-10C黏度传感器B．差压变送器C．PT100温度传感器D．A＋CD4、在VISCOCHIEF型燃油黏度控制系统中，当系统进行黏度控制时，控制对象是，系统输出量是。

A．柴油主机，燃油温度B．燃油加热器，燃油黏度C．柴油主机，燃油黏度D．燃油加热器，蒸汽流量B5、在VISCOCHIEF型燃油黏度控制系统的关键组成包括。

A．EVT-10C黏度传感器B．VCU-160黏度控制器C．HEATPACEHS/SHS加热器D．A＋B＋CD6、VISCOCHIEF型黏度控制系统中的黏度传感器不包括。

A．振动杆B．微处理器C．毛细管D．电磁线圈C7、在VISCOCHIEF型燃油黏度控制系统中，控制对象可以是。

A．蒸汽燃油加热器B．蒸汽燃油加热器+电动燃油加热器C．电动燃油加热器D．以上三种方案均可D8、VISCOCHIEF型燃油黏度控制系统中的温度控制采用的是控制方式。

A．定值控制B．随动控制C．程序控制D．A＋CD9、VISCOCHIEF型燃油黏度控制系统中的黏度控制采用的是控制方式。

A．定值控制B．随动控制C．双位控制D．程序控制A10、VISCOCHIEF型燃油黏度控制系统可对轻柴油进行。

A．温度控制B．黏度控制C．压力控制D．A＋BA11、VISCOCHIEF型燃油黏度控制系统可对燃料油进行。

A．温度控制B．压力控制C．黏度控制D．A+CD12、VISCOCHIEF黏度自动控制系统与常规的黏度控制系统相比较，具有如下主要特点。

船用燃油粘度控制器原理浅析【摘要】目前几乎所有的大型船舶柴油机和大部分柴油发电机都用重油作为燃料，目的是进一步降低船舶运营成本，重油在常温下粘度很高，在管路中难以输送，更不能直接喷入气缸进行燃烧。

所以必须预先加热，使其粘度降低到允许范围内。

表面上看，粘度看似是一个温度来控制的问题，这对某一确定品种的燃油来说是正确的，因为某一确定的燃油的粘度与温度是一一对应的。

但是，对不同品种的燃油来说，在同一温度下的粘度是不同的，而且相差很大，如果对燃油采用温度控制，为把燃油控制在最佳喷射粘度上，对不同品种的燃油必须重新整定燃油温度的给定值，其工作相当复杂。

尤其是对于不同种燃油混合在一起的，更是难以确定最佳喷射粘度所对应的温度。

因此，在燃油进入燃油泵以前，一般不采取温度控制而是采取粘度控制。

它以燃油粘度为控制量，根据燃油粘度的偏差值，控制加热器蒸汽阀开度，或者电加热器的接触器，使燃油粘度控制在允许范围内。

【关键词】燃油粘度；自动控制；信号反馈1、燃油粘度控制系统的概念总体的说，燃油控制似乎是一个温度控制问题，当然这对某一固定品种的燃油来说确是如此。

但对不同品种的燃油，它们在温度相同的情况下，其温度差异很大。

如果采用温度控制系统，为了控制燃油的最佳喷射温度，对不同品种的燃油必须重新整定燃油温度给定值。

特别是对不同品种燃油混合在一起，更难确定最佳喷射温度所对应的温度值。

所以，燃油进高压油泵之前，一般不采用温度控制，而是直接采用粘度控制。

它以燃油粘度为被控量，根据燃油粘度的偏差值控制燃油加热器蒸汽调节阀的开度，或电加热器的接触器使燃油粘度保持恒定值。

2、VISCOCHIEF粘度控制器的原理VISCOCHIEF系统是新一代可用于船上的燃油粘度自控控制系统。

其粘度传感器和调节器无论在结构上还是在工作原理上与以往的NAKAKITA、V AF燃油粘度粘度控制系统有根本的区别。

粘度传感器和控制器均用了单片机取代了常规的变送器和调节器。
